Graco GMAX II 5900 User manual

308863
Rev. D
307614. . . . . . .
308798. . . . . . .
308644. . . . . . .
308864. . . . . . .
Related manuals
Manuais associados
Manuels afférents
Manuales relacionados
8841A
OPERATION – UTILIZAÇÃO
FONCTIONNEMENT –FUNCIONAMIENTO
GMaxr5900
3300 psi (228 bar, 22.8 MPa) Maximum Working Pressure
Pressão máxima de trabalho de 3300 psi (228 bar, 22,8 MPa)
Pression maximale de service 3300 lb/po2(228 bar, 22.8 MPa)
3300 psi (228 bar, 22,8 MPa) Presión máxima de operación
232624, 232625, 232626
232680, 232681, 232682
All models not available in all countries
Nem todos os modelos existem à disposição em todos os países
Tous les modèles ne sont pas disponibles dans tous les pays
Hay modelos que no se distribuyen en todos los países
Matériel requis:
SDeux clés à molette
SDeux seaux métalliques de 5 gallons
(20 litres)
SNettoyants liquides compatibles
You need:
Stwo adjustable wrenches
Stwo 5 gallon (20 liters) metal pails
SCompatible cleaning fluids
READ ALL INSTRUCTION AND WARNINGS
BEFORE SETTING UP OR OPERATING THIS UNIT.
INSTRUCTIONS
LatexOil Base
Clothing:
Srespirator
Ssafety glasses
Operating Consideration:
SAlways keep sprayer upright
while operating or transporting
Fuel & oil specifications:
SUnleaded gasoline octane
86 or higher
SDo not use gasolines
containing methanol.
SSAE 10W–40
Power elec. motor: grounded
outlet
S120V, 20A
S12 AWG, (1.5 mm2) grounded
extension cord up to
300 feet (100 m)
INSTRUCTIONS
LEA TODAS LAS INSTRUCCIONES Y ADVERTENCIAS
ANTES DE PREPARAR U OPERAR ESTA UNIDAD.
Necesita:
SDos llaves ajustables
SDos recipientes metálicos de
20 litros (5 galones)
SFluidos de limpieza compatibles
Vestuario:
SMascarilla
SGafas de seguridad
Óleo Látex
Consideraciones para la operación:
SMantenga siempre el pulverizador
en posición vertical mientras lo
opere o transporte
Motor de potencia eléctrico:
toma de corriente puesta a tierra
S120V, 20A
SCordón de extensión con tierra
de 12 AWG (1.5 mm2) de hasta
100 metros (300 pies)
Especificaciones de combustible
y aceite:
SGasolina sin plomo de octanaje
86 o superior
SNo use gasolina que
contengan metanol
SSAE 10W–40
INSTRUCCIONES
LEIA TODAS AS INSTRUÇÕES E ADVERTÊNCIAS
ANTES MONTAR OU UTILIZAR ESTA UNIDADE.
Você precisa de:
SDuas chaves inglesas
SDois baldes metálicos de 20 litros
SLíquidos de limpeza compatíveis
Especificações do combustível
e óleo:
SGasolina sem chumbo de
86 octanas ou mais
SNão use gasolina contendo
metanol
SSAE 10W–40
À base de óleo Látex
Vestuário:
SMáscara de respiração
SÓculos protetores
Conselho para a operação:
SMantenha o pulverizador sempre na
vertical quando o estiver utilizando ou
transportando
Motor acionado por
eletricidade: tomada ligada à terra
S120V, 20A
S12 AWG, (1,5 mm2) fio de
extensão ligado à terra até
100 M
INSTRUÇÕES
Moteur électrique: prise mise à
la terre
S120V, 20A
S12 AWG, (1.5 mm2) cordon
prolongateur mis à la terre
300 pi (100 m) max.
Spécifications des carburants
et des huiles:
SEssence sans plomb, indice
d’octane 86 et supérieur
SNe pas utiliser d’essences
contenant du méthanol
SSAE 10W–40
LIRE TOUTES LES INSTRUCTIONS ET AVERTISSEMENTS
AVANT DE PRÉPARER OU FAIRE FONCTIONNER CET
APPAREIL.
Émail (base d’huile)
Protection personnelle:
SRespirateur
SLunettes de protection
Précautions:
SToujours maintenir le bec
pulvérisateur vers le haut
pendant le fonctionnement ou le transport
Latex
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
Graco Inc. is registered to I.S. EN ISO 9001



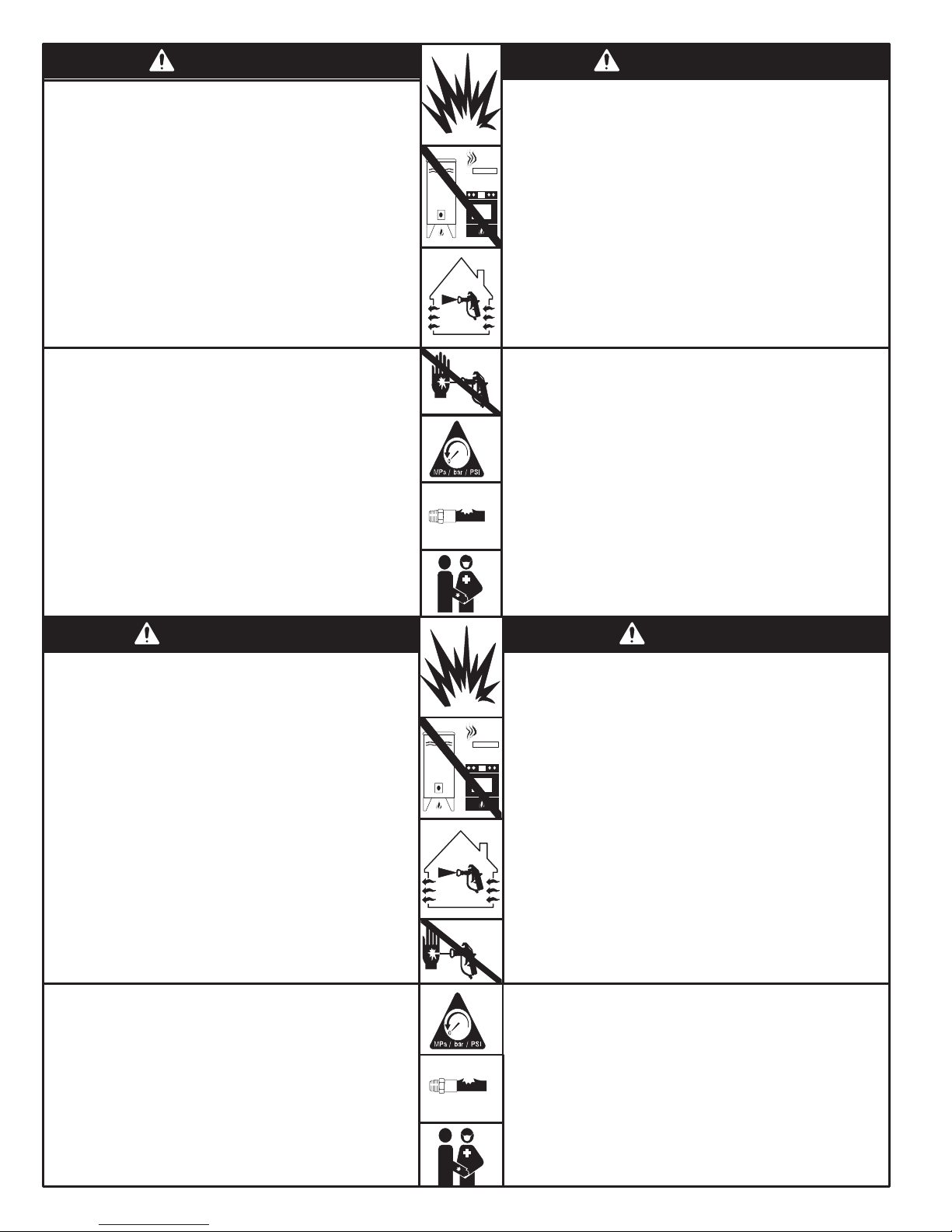

ADVERTENCIA
L’injection de fluide constitue une lésion grave! Si un fluide haute
pression perce la peau, la blessure peut paraître comme une
«simple coupure». Mais il s’agit bien d’une lésion grave! Consulter
immédiatement un médecin.
Pour éviter les risques d’injection, toujours:
DBloquer le loquet de sécuritéde la gâchette àla fin de la pulvérisation.
DPointer le pistolet loin de soi-même et toute autre personne àproximité
DDécharger la pression avant de vérifier ou réparer une fuite.
DDécharger la pression après la mise hors tension du pulvérisateur ou
àla fin de la pulvérisation.
DNe pas utiliser de composants dont la pression nominale est inférieure
àla pression maximale de service du système.
Ne jamais permettre aux enfants d’utiliser cet appareil. En cas de bles-
sure pour avoir utilisécet appareil, consulter immédiatement un médecin.
Risque d’incendie et d’explosion imminent pendant la pulvérisation
ou le rinçage àpression de fluides inflammables dans une zone àmau-
vaise circulation d’air et en présence de gaz inflammables pouvant
s’allumer par une flamme nue ou des étincelles.
Pour éviter les risques d’incendie et d’explosion:
DManipuler les fluides àl’air libre ou dans une zone extrêmement
bien aérée.
DNe jamais utiliser de trichloroéthane 1,1,1, de chlorure de méthylène,
d’autres solvants àbase d’hydrocarbures halogénés, ni de produits
contenant de tels solvants dans un équipement sous pression en
aluminium. Cela pourrait provoquer une réaction chimique avec risque
d’explosion.
DRetirer, éteindre ou déboucher toute source d’inflammation, recouvrir
tout interrupteur mural avec du ruban adhésif. Ne pas fumer dans la
zone de pulvérisation.
DNe jamais remplir le réservoir d’essence lorsque le moteur est chaud
ou en marche.
DMettre àla terre le pulvérisateur, l’objet àpulvériser ainsi que les
seaux de peinture et de solvants.
DTenir le pistolet fermement contre la paroi d’un seau mis àla
terre lorsqu’on pulvérise dans le seau.
DN’utiliser qu’un flexible pour peinture pulvérisée sans air.
DNe jamais mettre en marche un moteur dans une zone fermée.
Fluid injection is a serious injury! If high pressure fluid pierces
your skin, the injury might look like “just a cut”. But it is a serious
wound! Get immediate medical attention.
To help prevent injection, always:
DEngage trigger safety latch when not spraying.
DPoint gun away from yourself or anyone else.
DRelieve pressure before checking or repairing any leak.
DRelieve pressure when you turn off the sprayer or stop spraying.
DDo not use components rated less than system Maximum
Working Pressure
Never allow children to use this unit. If you are injured using this
equipment, get immediate medical treatment.
Fire and explosion can occur when spraying or flushing flammable
fluid in an area where air circulation is poor and flammable vapors
can be ignited by an open flame or sparks.
To help prevent a fire and explosion:
DUse outdoors or in an extremely well ventilated area.
DDo not use 1,1,1–trichloroethane, methylene chloride, other
halogenated hydrocarbon solvents or fluids containing such
solvents in pressurized aluminum equipment. Such use could
result in a chemical reaction, with the possibility of explosion.
DRemove, extinguish or unplug all ignition sources;
tape wall switch. Do not smoke in spray area.
DNever fill fuel tank while the engine is running or hot.
DGround Sprayer, object being sprayed, paint and solvent pails.
DHold gun firmly to side of a grounded pail when triggering into pail.
DUse only conductive airless paint hose.
DNever run engine in inclosed area.
WARNING
MISE EN GARDE
Pueden ocurrir incendios y explosiones cuando se pulveriza fluido in-
flamable o cuando se lava con este tipo de fluido en un área donde la
circulación de aire es deficiente y los vapores inflamables se pueden en-
cender al contacto con el fuego o chispas.
Para prevenir incendios y explosiones:
DUse en espacios abiertos o en un área muy bien ventilada.
DNo utilice nunca tricloretano–1,1,1, cloruro de metileno, u otros di-
solventes a base de hidrocarburos halógenos o fluidos que contengan
tales disolventes en un equipo a presión de aluminio. El uso de estas
sustancias puede provocar una intensa reacción química, con riesgos
de explosión.
DRetire, apague o desconecte todas las fuentes de ignición; asegure el
interruptor de la pared con cinta. No fume en el área de pulverización.
DNunca llene el estanque de combustible mientras el motor estéen
marcha o caliente.
DPonga a tierra el pulverizador, el objeto que recibe el chorro pulverizado,
las cubetas de pintura y disolvente.
DSostenga firmemente la pistola a un lado de la cubeta puesta a
tierra cuando dispare dentro de ella.
DUse solamente mangueras para pintura conductora sin aire.
DNunca haga andar el motor dentro de un área cerrada.
¡La inyección de fluido en la piel es una lesión seria! Si fluido de
alta presión le penetra la piel, la lesión podría parecer “sólo un
corte”. ¡Es una lesión seria! Consulte de inmediato al médico.
Para prevenir la inyección en la piel, siempre:
DEnganche el seguro del gatillo cuando no use el pulverizador.
DNo apunte la pistola ni a símismo ni a los demás.
DAlivie la presión antes de inspeccionar o reparar cualquier filtración.
DAlivie la presión cuando apague el pulverizador o deje de usarlo.
DNo use componentes cuya capacidad nominal sea inferior a la
presión máxima de operación del sistema.
No permita que niños usen esta unidad. Si se lesiona usando este
equipo, sométase de inmediato a tratamiento médico.
ADVERTÊNCIA
Poderáocorrer incêndio e explosão quando for pulverizado ou injetado
líquido inflamável numa área onde houver mácirculação de ar; vapores
inflamáveis poderão incendiar-se a partir de uma chama ou fagulhas a
descoberto.
Para ajudar a evitar incêndio e explosão:
DUtilize no exterior ou numa área muito bem ventilada.
DNão utilize 1,1,1–tricloroetano, cloreto de metileno, outros solventes de
hidrocarbonetos halogenados ou líquidos contendo tais solventes em
equipamento de alumínio pressurizado. Tal utilização poderáresultar
numa reação química, com possibilidade de explosão.
DRetire, elimine ou desligue todas as fontes de ignição; coloque fita
adesiva na tomada da parede. Não fume na área de pulverização.
DNunca abasteça o depósito de combustível com o motor em funciona-
mento ou quente.
DPonha em contato com a terra o pulverizador, o objeto a ser pulveriza-
do, e os baldes de tinta e de solventes.
DSegure a pistola firmemente de encontro ao lado de um balde em contato
com a terra, quando estiver descarregando para dentro do mesmo.
DUtilize somente tubos flexíveis condutores para pintura a alta pressão.
DNunca faça funcionar o motor numa área fechada.
A injeção de líquido éum ferimento grave! Se o líquido a alta pres-
são penetrar na sua pele, o ferimento poderáparecer “simplesmente
um corte”. Mas éum ferimento grave! Procure o médico imediatamente.
Para ajudar a evitar injeção de líquido, faça sempre o seguinte:
DEngate o trinco de segurança do gatilho quando não estiver pulveri-
zando.
DSempre aponte a pistola para longe de vocêmesmo(a) ou de outras
pessoas.
DAlivie a pressão antes de verificar ou reparar qualquer vazamento.
DAlivie a pressão quando desligar o pulverizador ou parar de pulverizar.
DNão utilize componentes classificados para uma pressão nominal
inferior àpressão máxima de trabalho dos sistemas.
Nunca permita que crianças utilizem esta unidade. Se sofrer algum
ferimento durante a utilização deste equipamento, procure o médico
imediatamente.


CONTROLS / CONTROLES / COMMANDES / CONTROLES
On/Off Switch
Interruptor de ligar e desligar
Interrupteur marche/arrêt
Interruptor de encendido/apagado
Drain Valve
Válvula de drenagem
Vidange
Válvula de vaciado
On/Off Switch
Interruptor de ligar e desligar
Interrupteur marche/arrêt
Interruptor de encendido/apagado
On/Off Switch Aan/Uit Schakelaar
Interrupteur Marche/Arrêt
Ein-Aus-Schalter
Pressure Control
Controle da pressão
Système de contrôle de la pression
Dispositivo de control de la presión
Engine Controls
Controles do motor
Commandes de moteur
Controles del motor
Trigger Lock
Fecho do gatilho
Loquet de sécurité
Seguro del gatillo
8737A
8746A


WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
Décharge de pression
Alívio de pressão
Pressure Relief
Alivio de la presión
Follow 1–5 when you
stop spraying.
Siga los pasos 1–5 cuando deje de usar
el pulverizador.
Suivre les étapes 1 à5 lorsqu’on arrête
de pulvériser.
Siga os passos de 1–5
quando parar de pulverizar.
PRESSURE RELIEF / ALÍVIO DE PRESSÃO / DÉCHARGE DE PRESSION /
ALIVIO DE LA PRESIÓN 1→5
2
13
12
5
34
14
6
57
23
8
CHANGE ENGINE TO MOTOR / MUDANÇA DO MECANISMO DO MOTOR /
PASSAGE DU MOTEUR ESSENCE ÀMOTEUR ÉLECTRIQUE / CAMBIO DE UN MOTOR A OTRO 1→8
STARTUP / PARTIDA / DÉMARRAGE / PUESTA EN MARCHA 1→24
Flush with mineral spirits.
Faça a descarga com
álcool mineral.
Rincer avec une eseence
minérale.
Enjuague con alcohol
mineral.
Flush with warm soapy water.
Faça a descarga com água
morma e sabão dissolvido.
Rincer avec de l’eau tiède
savonneuse.
Enjuague con agua tibia con
jabón.
 
 


Start Engine
Partida do motor
Démarrage
Partida del motor
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
WASTE
RESÍDUOS
ÀJETER
DESECHO
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
Watch for paint
Cuidado com a tinta
Vérifier l’arrivée de la peinture
Observe cuando salga pintura
Prime / Preparação / Amorçage / Cebado 20→23
Flush / Descarga / Vidange / Enjuague 12→19
Start Engine / Partida do motor / Démarrage / Partida del motor 4→11
1 MIN.
20 SEC. 10 SEC.
15
12 14 13
19
16 18 17
5
467
9
810 11
23
21 2220
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
Cold Engine Starts
Partida do motor a frio
Démarrages àfroid
Partida del motor en frío
WASTE
RESÍDUOS
ÀJETER
DESECHO FLUSH
DESCARGA
VIDANGE
ENJUAGUE
PAINT
TINTA
PEINTURE
PINTURA
WASTE
RESÍDUOS
ÀJETER
DESECHO
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
WASTE
RESÍDUOS
ÀJETER
DESECHO PAINT
TINTA
PEINTURE
PINTURA
WASTE
RESÍDUOS
ÀJETER
DESECHO
Watch for paint
Cuidado com a tinta
Vérifier l’arrivée de la peinture
Observe cuando salga pintura


SPRAY / PULVERIZAÇÃO / PULVÉRISATION / PULVERISACIÓN 1→4
123
23
1234
1
Décharge de pression
Alívio de pressão
Pressure Relief
Alivio de la presión
CHANGE PAINT / TROCA DE TINTA / CHANGEMENT
DE PEINTURE / CAMBIAR PINTURA
CLEAR CLOG / DESOBSTRUÇÃO / DÉCRASSEMENT /
DESTAPAR
Prime
Preparação
Amorçage
Cebado
Flush
Descarga
Vidange
Enguaje
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA


SHUTDOWN / DESATIVAÇÃO / ARRÊT / PARADA
20 SEC.
21 22
1916
14 15
18
11 12 13
20
98
2534
6
1
7
20 SEC.
10
17
23
WARNING ADVERTÊNCIA
MISE EN GARDE ADVERTENCIA
Start Engine
Partida do motor
Démarrage
Partida del motor
Flush
Descarga
Vidange
Enguaje
Pressure Relief
Alívio de pressão
Décharge de pression
Alivio de la presión
Pressure Relief
Alívio de pressão
Décharge de pression
Alivio de la presión
Mineral Spirits
Álcool mineral
Essence minérale
Alcohol mineral
Mineral Spirits
Álcool mineral
Essence minérale
Alcohol mineral
Pressure Relief
Alívio de pressão
Décharge de pression
Alivio de la presión
WASTE
RESÍDUOS
ÀJETER
DESECHO
FLUSH
DESCARGA
VIDANGE
ENJUAGUE
FLUSH
DESCARGA
VIDANGE
ENJUAGUE


Graco Standard Warranty Garantia Standard da Graco
Garantie standard de Graco Garantía estándar Graco
Graco warrants all equipment referenced in this document which is manufactured by Graco and bearing its name to be free from defects in material and
workmanship on the date of sale by an authorized Graco distributor to the original purchaser for use. With the exception of any special, extended, or
limited warranty published by Graco, Graco will, for a period of twelve months from the date of sale, repair or replace any part of the equipment determined
by Graco to be defective. This warranty applies only when the equipment is installed, operated and maintained in accordance with Graco’s written recom-
mendations.
This warranty does not cover, and Graco shall not be liable for general wear and tear, or any malfunction, damage or wear caused by faulty installation,
misapplication,abrasion, corrosion, inadequate or improper maintenance, negligence, accident, tampering, or substitution of non–Graco component
parts. Nor shall Graco be liable for malfunction, damage or wear caused by the incompatibility of Graco equipment with structures, accessories, equip-
ment or materials not supplied by Graco, or the improper design, manufacture, installation, operation or maintenance of structures, accessories, equip-
ment or materials not supplied by Graco.
This warranty is conditioned upon the prepaid return of the equipment claimed to be defective to an authorized Graco distributor for verification of the
claimed defect. If the claimed defect is verified, Graco will repair or replace free of charge any defective parts. The equipment will be returned to the
original purchaser transportation prepaid. If inspection of the equipment does not disclose any defect in material or workmanship, repairs will be made at a
reasonable charge, which charges may include the costs of parts, labor, and transportation.
THIS WARRANTY IS EXCLUSIVE, AND IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO
WARRANTY OF MERCHANTABILITY OR WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE.
Graco’s sole obligation and buyer’s sole remedy for any breach of warranty shall be as set forth above. The buyer agrees that no other remedy (including,
but not limited to, incidental or consequential damages for lost profits, lost sales, injury to person or property, or any other incidental or consequential loss)
shall be available. Any action for breach of warranty must be brought within two (2) years of the date of sale.
GRACO MAKES NO WARRANTY, AND DISCLAIMS ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, IN CONNECTION WITH ACCESSORIES, EQUIPMENT, MATERIALS OR COMPONENTS SOLD BUT NOT MANUFACTURED BY
GRACO. These items sold, but not manufactured by Graco (such as electric motors, switches, hose, etc.), are subject to the warranty, if any, of their
manufacturer. Graco will provide purchaser with reasonable assistance in making any claim for breach of these warranties.
In no event will Graco be liable for indirect, incidental, special or consequential damages resulting from Graco supplying equipment hereunder, or the
furnishing, performance, or use of any products or other goods sold hereto, whether due to a breach of contract, breach of warranty, the negligence of
Graco, or otherwise.
PARA CLIENTES BRASILEIROS DA GRACO
As partes confirmam que solicitaram que o presente documento, assim como todos os demais documentos, notas e processos legais inseridos, atribuí-
dos ou instituídos de acordo com o mesmo ou relacionados direta ou indiretamente com o este documento, sejam redigidos em inglês.
AUX CLIENTS DE GRACO AU CANADA
Les parties conviennent avoir demandéque le présent document, ainsi que tout autre document, avis et procédures judiciaires inclus, donnés dans les
présentes ou institués en vertu des présentes, ou en relation directe ou indirecte aux présentes, soient rédigés en anglais.
PARA CLIENTES DE GRACO EN COLOMBIA
Las partes reconocen que han solicitado que el presente documento, como asimismo todos los documentos, notificaciones y compromisos legales que
se suscriban, presentados o instituidos por el presente o relacionados directa e indirectamente con éste, sean redactados en inglés.
ADDITIONAL WARRANTY COVERAGE / COBERTURA DE GARANTIA ADICIONAL / GARANTIE PROLONGÉE /
COBERTURA ADICIONAL DE LA GARANTÍA /
Graco does provide extended warranty and wear warranty for products described in the “Graco Contractor Equipment Warranty Program”.
A Graco fornece prorrogação de garantia e garantia de desgaste para os produtos descritos no “Graco Contractor Equipment Warranty Program”
(Programa de garantia de equipamento do empreiteiro da Graco).
Graco n’offre pas de garantie prolongée ni de garantie contre l’usure pour les produits décrits dans le “Programme de garantie des équipements pour
entrepreneur de Graco”.
Graco ofrece una garantía extendida y una garantía de desgaste para los productos consignados en el “Programa de Garantía de Equipo Graco para
Contratistas”.
TO PLACE AN ORDER OR FOR SERVICE, contact your Graco distributor.
PARA EFETUAR ENCOMENDAS OU PARA ASSISTÊNCIA TÉCNICA, contate o seu distribuidor da Graco.
POUR PLACER UNE COMMANDE OU DEMANDER DU SERVICE, contactez votre distributeur Graco.
PARA REMITIR UN PEDIDO O SOLICITAR SERVICIO, póngase en contacto con el distribuidor de Graco.
All written and visual data contained in this document reflects the latest product information available at the time of publication. Graco reserves the
right to make changes at any time without notice.
Todos os dados escritos e visuais contidos neste documento refletem as mais recentes informações sobre o produto disponíveis na época da
publicação. A Graco reserva-se o direito de efetuar alterações em qualquer momento sem aviso prévio.
Toute information écrite et graphique incluse dans ce document reflète les caractéristiques les plus récentes des produits au moment d’aller sous
presse. Graco se réserve le droit d’apporter des modifications en tout temps sans avis.
Toda la información escrita y visual contenida en este documento refleja la información de producto más reciente manejada al momento de la
publicación. Graco se reserva el derecho de introducir cambios en cualquier momento sin aviso.
Sales Offices: Minneapolis, Detroit
Foreign Offices: Belgium, Korea, Hong Kong, Japan
Escritórios de Vendas: Minneapolis, Detroit
Escritórios estrangeiros: Bélgica, Coréia, Hong Kong, Japão
Bureaux des ventes: Minneapolis, Détroit
International:Belgique, Corée, Hong Kong, Japon
Oficina de ventas: Minneapolis, Detroit
Oficinas internacionales: Bélgica, Corea, Hong Kong, Japón
GRACO INC. P.O. BOX 1441 MINNEAPOLIS, MN 55440–1441
http://www.graco.com
PRINTED IN USA 308863 January 1998, Revised August 1999
