grandimpianti DG6 Mounting instructions

- ITA -
Installazione , manutenzione ed istruzioni per l'operatore
- GB -
Installation , maintenance and user's manual
- F -
Manuel d'installation , de mantenance et d'utilisation
- DE -
Bedienungsanleitung
- ES -
Instrucciones de funcionamento.
MA_H006_GD6_User Manual rev.02
06/02/2013 - 999999000263

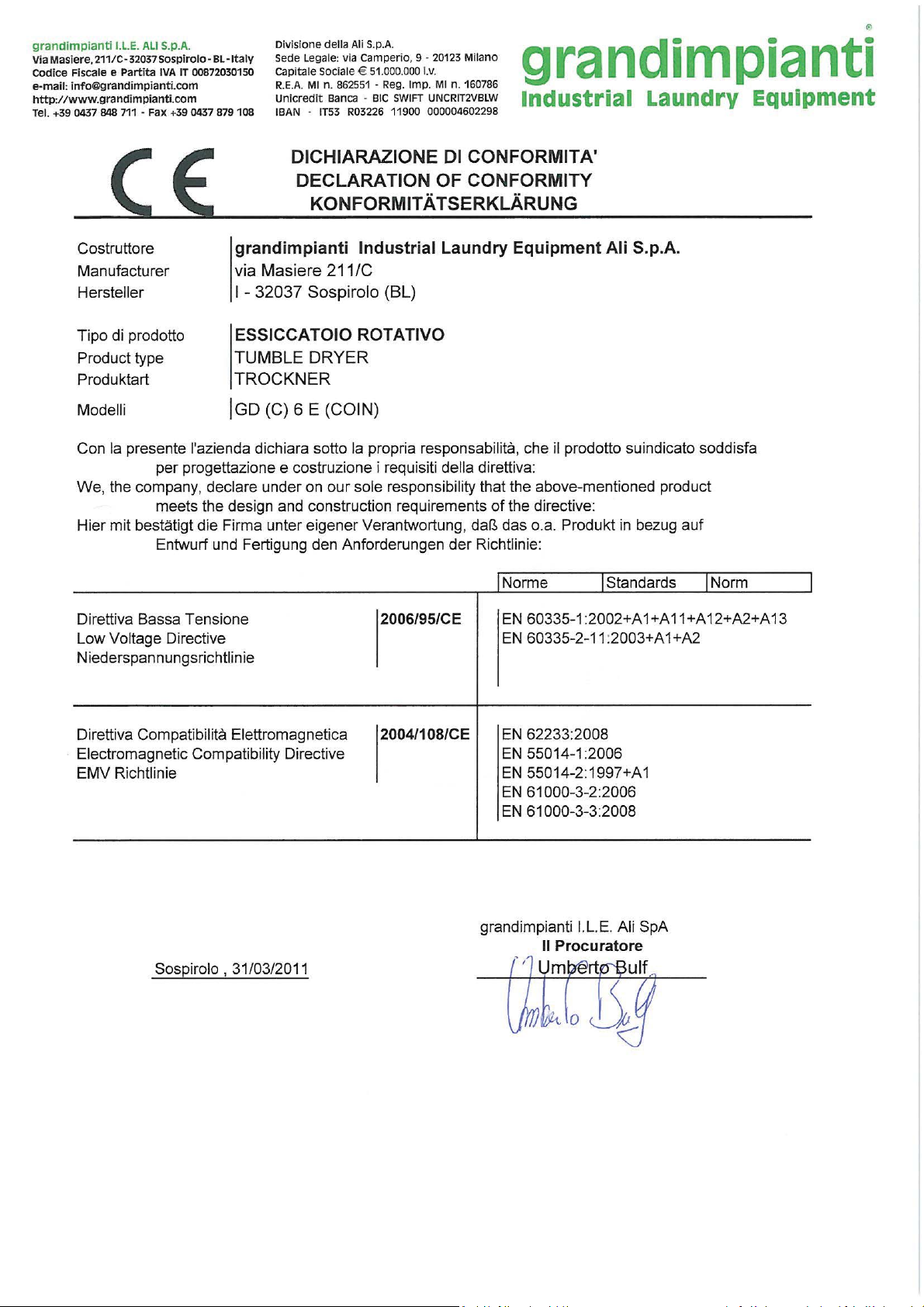

Part 1 Serial number > H0005202000
Part 2 Serial number < H0005201999

ITALIANO
Part 1 serial number > H0005202000

3
Prima di utilizzare la macchina
per la prima volta
3
Selezione della lingua
4Istruzioni per la sicurezza
4
Sicurezza
4
Materiali di imballaggio
4
Riciclaggio
5Sicurezza per i bambini
5
Indicazioni generali
5
Fermo di sicurezza per i bambini
5
Attivazione/disattivazione
dell'Avvio sicurezza
6Descrizione dell'asciugatrice
7
Consigli e suggerimenti per
l'asciugatura
7
Materiali asciugabili
7
Materiali non asciugabili
7
Elettricità statica
8Asciugatura
8
Separare i tessuti
9
Selezionare il programma.
11
Premere il pulsante Start.
11
Programma di asciugatura
completato
12Impostazioni
12
È possibile variare le seguenti
impostazioni:
12
Modalità di selezione delle
impostazioni:
12
Volume allarme
12
Lingua
12
Avvio sicurezza
12
Elemento riscald.
13Cura e pulizia
13
Pulizia del filtro residui
13
Pulizia dell'esterno della macchina
14Ricerca dei guasti
14
La macchina non si avvia
14
La macchina perde tutta la
potenza durante un programma
14
L'asciugatura richiede troppo
tempo
14
Messaggi di errore
15Informazioni tecniche
15
Dati tecnici
15
Test standard
16Assistenza
16
Primadirivolgersialreparto
Assistenza
17Installazione
17
Posizionamento dell'asciugatrice
18
Regolazione dei piedini
18
Spurgo dell'aria
20
Impianto elettrico
21Sospensione dello sportello
22
Istruzioni di seguito riportate:
24Guida rapida
2
Sommario
23
3DUWVHULDOQXPEHU!+

Selezione della lingua
Una volta collegata e avviata la macchina per la
prima volta, verrà richiesto di selezionare la lingua
del display. Procedere come segue:
1. Ruotare il selettore dei programmi per
selezionare una delle seguenti alternative: US
English, English, Svenska, Dansk, Norsk,
Suomi, Français, Deutsch, Italiano, Espanol,
ȧɣɠɠɘɖɗ, Nederlands.
2. Premere una volta Stop per salvare
l'impostazione.
Etichette dei capi da lavare
Alcuni materiali non sono adatti all'asciugatura.
Controllare e seguire sempre le istruzioni riportate
sull'etichetta di lavaggio di ciascun capo. Ulteriori
informazioni sono disponibili nel capitolo "Consigli
e suggerimenti per l'asciugatura".
NOTA!
In fase di avviamento dell'asciugatrice per la
prima volta o dopo un lungo periodo di inattività,
è possibile udire dei leggeri "colpi". Si tratta di
un rumore assolutamente normale che
scomparirà dopo pochi carichi.
3
Prima di utilizzare la macchina per la prima volta
3DUWVHULDOQXPEHU!+

Leggere le istruzioni per l'uso e
conservarle in un luogo sicuro.
• La realizzazione di un eventuale impianto
elettrico deve essere effettuata esclusivamente
da un elettricista qualificato.
• Utilizzare la macchina esclusivamente per
l'asciugatura come descritto nelle presenti
istruzioni.
• Gli interventi di riparazione e manutenzione ai
fini della sicurezza o per migliorare le
prestazioni devono essere effettuati
esclusivamente da professionisti qualificati.
• La sostituzione dei cavi di alimentazione
danneggiati deve essere effettuata
esclusivamente da un elettricista qualificato.
• È richiesta una ventilazione sufficiente, per
evitare che quando l'asciugatrice è in funzione
il fumo prodotto da eventuali fiamme libere o
apparati che bruciano altri combustibili venga
aspirato nel locale.
• Non asciugare capi sporchi nell'asciugatrice.
• Prima di introdurli nell'asciugatrice, lavare in
acqua calda con abbondante detersivo i capi
macchiati ad esempio di olio da cucina,
acetone, alcool, benzina, cherosene,
smacchianti, trementina, cera o sostanze per
la rimozione delle cere.
• Non introdurre nell'asciugatrice articoli quali
gommapiuma, lattice, plastica, tessuti
impermeabili, articoli e indumenti rivestiti in
gomma o cuscini con imbottitura in
gommapiuma.
• Utilizzare gli ammorbidenti o i prodotti affini
secondo le raccomandazioni dei produttori dei
detersivi.
• La macchina non è progettata per l'uso da
parte di soggetti (bambini compresi) portatori
di handicap fisici o mentali, oppure privi di
esperienza e conoscenze. Tali soggetti devono
ricevere dalla persona responsabile della loro
sicurezza istruzioni sulle modalità di utilizzo
della macchina.
• Sorvegliare i bambini per evitare che giochino
con la macchina.
Sicurezza
• Non utilizzare la macchina per l'asciugatura di
articoli sottoposti a lavaggio a secco in un
apparecchio domestico o di tessuti contenenti
residui di liquidi infiammabili.
• L'asciugatrice è protetta da un interruttore di
surriscaldamento, che la disattiva se la
temperatura diventa eccessiva.
AVVISO!
Quando l'asciugatrice è in funzione, la sua parte
posteriore diventa molto calda. Prima di toccare
tale parte, lasciare raffreddare del tutto la
macchina.
Installazione
Vedere il capitolo "Installazione".
Materiali di imballaggio
Separare i materiali di scarto secondo le direttive
in vigore localmente.
Riciclaggio
Questa macchina è prodotta ed etichettata in
previsione del suo smaltimento. Per prevenire
possibili lesioni personali, una volta presa la
decisione di mettere fuori servizio la macchina
occorre renderla inutilizzabile. Per informazioni
sui punti di raccolta e le corrette modalità di
riciclaggio applicabili alla macchina, rivolgersi agli
enti competenti di zona.
4
Istruzioni per la sicurezza
3DUWVHULDOQXPEHU!+

Indicazioni generali
AVVISO!
Non consentire ai bambini di
giocare con l'asciugatrice.
• Se si apre lo sportello durante l'esecuzione
di un programma, è possibile che i capi siano
molto caldi e vi è il rischio di ustionarsi.
• L'asciugatrice non si avvia automaticamente
quando si chiude lo sportello (p. es. se un
bambino chiude lo sportello dall'interno).
Fermo di sicurezza per i bambini
Attivando la funzione di avvio sicurezza, è
possibile evitare che i bambini avviino
l'asciugatrice o cambino il programma in
esecuzione.
Attivazione/disattivazione dell'Avvio
sicurezza
Per aprire il menu delle impostazioni, procedere
come segue:
1. Spegnere la machina utilizzando l'interruttore
principale di alimentazione.
2. Premere il pulsante Stop e attivare la macchina
mediante l'interruttore principale di
alimentazione. Premere quindi il pulsante Stop
per 5 volte entro 10 secondi.
3. Selezionare l'impostazione che si desidera
cambiare, ruotando il selettore dei programmi.
4. Premere una volta il pulsante Stop.
5. Cambiare e salvare l'impostazione come
descritto sotto.
6. Per ritornare al menu dei programmi, premere
il pulsante Start.
Per evitare che i bambini avviino la macchina, è
possibile attivare l'opzione Avvio sicurezza.
1. Ruotare il selettore dei programmi e
selezionare "Avvio sicurezza On" o "Avvio
sicurezza Off".
2. Premere una volta il pulsante Stop per salvare
l'impostazione.
È possibile disattivare temporaneamente l'opzione
Avvio sicurezza premendo contemporaneamente
i pulsanti Start e Stop. L'opzione Avvio sicurezza
viene disattivata per 3 minuti.
5
Sicurezza per i bambini
3DUWVHULDOQXPEHU!+

    
Filtro residui4.Interruttore principale di alimentazione1.
Sportello esterno5.Pannello2.
Targhetta con l'indicazione del tipo3.
6

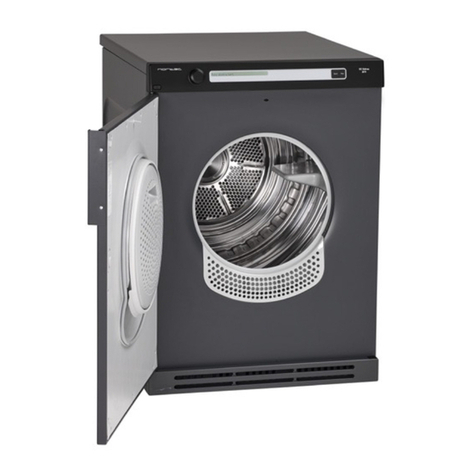

Descrizione dell'asciugatrice
3DUWVHULDOQXPEHU!+

Ecco alcuni suggerimenti che possono risultare
utili prima di procedere all'asciugatura.
I capi sono stati centrifugati?
I capi da asciugare devono essere prima
centrifugati ad almeno 1.000 giri/min. Velocità
maggiori di centrifuga consentono di risparmiare
energia e di ridurre i tempi di asciugatura.
Materiali asciugabili
Questo simbolo indica che il materiale è
idoneo per l'asciugatura. I tessuti più adatti
all'asciugatura sono cotone, spugna e fibre
sintetiche. I capi risulteranno più morbidi e leggeri
di quanto si otterrebbe stendendoli ad asciugare.
NOTA!
L'asciugatrice non causa alcun danno
significativo ai tessuti. I residui confluiti nel filtro
sono composti da polvere e residui di tessuto
prodotti quando i capi vengono indossati.
Materiali non asciugabili
Questo simbolo indica che il materiale non è
idoneo all'asciugatura. Determinati materiali
possono sciogliersi o causare un rischio di
incendio se esposti al calore, mentre altri possono
perdere la forma o restringersi.
Non asciugare...
• materiali etichettati con "Non asciugare vicino
afontidicalore".
• capi asciugati a secco in casa.
• schiuma plastica.
• materiale in fibra di vetro.
• la lana non deve essere asciugata in quanto
potrebbe infeltrirsi.
Elettricità statica
Per ridurre il rischio di elettrica statica nei capi
dopo l'asciugatura è possibile:
• Utilizzare un ammorbidente durante il lavaggio.
• Attendere cinque minuti dopo il termine del
programma di asciugatura prima di aprire lo
sportello e rimuovere i capi dall'asciugatrice.
NOTA!
Per arrestare l'asciugatrice, premere per tre
secondi il pulsante Stop o aprire lo sportello. In
entrambi i casi, il programma si interrompe e
riprende dal principio al riavvio.
Se non si desidera riavviare il programma,
estrarre immediatamente tutti i capi e spargerli
in modo da consentire la dissipazione del calore.
7
Consigli e suggerimenti per l'asciugatura
3DUWVHULDOQXPEHU!+

In basso vengono riportate istruzioni passo passo
su come ottenere i migliori risultati possibili di
asciugatura.
1Separare i tessuti
Si otterranno i risultati di asciugatura più
uniformi se i capi sono tutti dello stesso tipo
di materiale. Chiudere le zip e i bottoni, chiudere
lecinture,separareicapieregolareilcaricoela
temperatura.
2Tenere premuto l'interruttore
principale di alimentazione fino
a quando il display si illumina.
3Aprire lo sportello, caricare i
capi, quindi chiudere lo
sportello
8
Asciugatura
3DUWVHULDOQXPEHU!+

4Selezionare il programma.

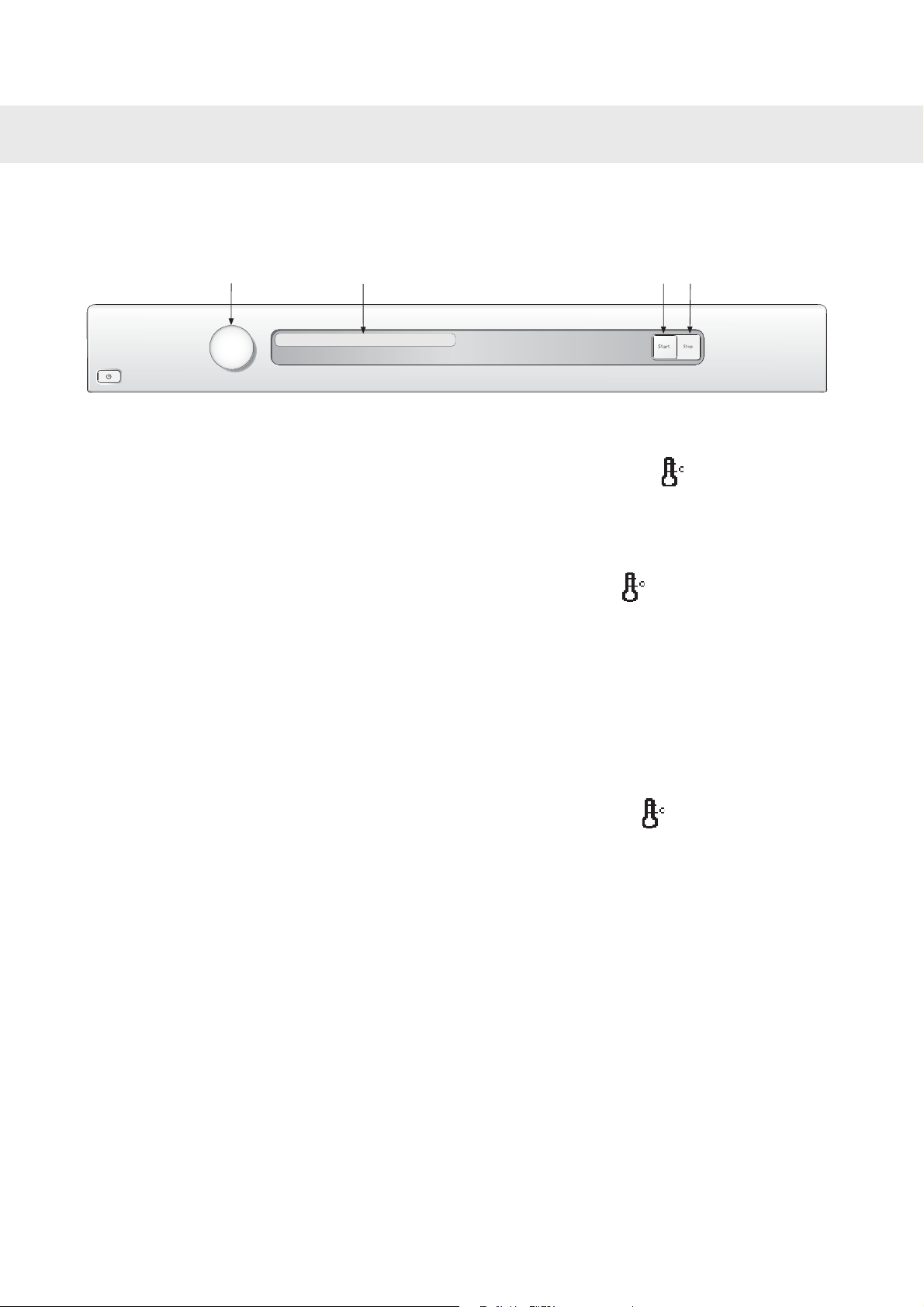

SURJUDPPL 1RPH SURJUDPPD 6WDUW 6WRS
Linee guida sull'utilizzo dei programmi
specifici:
I programmi Perfett. asc. autom., Asciutto secco
eAsciutto normale presentano due impostazioni
per la temperatura. Temperatura normale, ma
anche temperatura bassa per i capi più delicati.
Perfett. asc. autom.
Temperatura normale. Questo programma è
destinato ai capi particolarmente difficili da
asciugare, p. es. jeans con cuciture molto spesse.
Asciutto secco
Temperatura normale. Questi programmi
arrestano il calore una volta asciugato il carico,
ma prima che venga asciugato eccessivamente.
Il programma Asciutto secco arresta il calore
leggermente dopo rispetto a Asciutto normale.
Fare diversi tentativi per trovare la soluzione
migliore. Utilizzare questi programmi quando si
vuole asciugare completamente i capi.
Asciutto normale
Temperatura normale. Questi programmi
arrestano il calore una volta asciugato il carico,
ma prima che venga asciugato eccessivamente.
Il programma Asciutto secco arresta il calore
leggermente dopo rispetto a Asciutto normale.
Fare diversi tentativi per trovare la soluzione
migliore. Utilizzare questi programmi quando si
vuole asciugare completamente i capi.
Perfett. asc. autom.
Temp. bassa. Questo programma è destinato ai
capi particolarmente difficili da asciugare, p. es.
jeans con cuciture molto spesse.
Asciutto secco
Temp. bassa. Questi programmi arrestano il
calore una volta asciugato il carico, ma prima che
venga asciugato eccessivamente. Il programma
Asciutto secco arresta il calore leggermente dopo
rispetto a Asciutto normale. Fare diversi tentativi
per trovare la soluzione migliore. Utilizzare questi
programmi quando si vuole asciugare
completamente i capi.
Asciutto normale
Temp. bassa. Questi programmi arrestano il
calore una volta asciugato il carico, ma prima che
venga asciugato eccessivamente. Il programma
Asciutto secco arresta il calore leggermente dopo
rispetto a Asciutto normale. Fare diversi tentativi
per trovare la soluzione migliore. Utilizzare questi
programmi quando si vuole asciugare
completamente i capi.
Asciutto da stiro
Questo programma arresta il calore una volta che
il carico è sufficientemente umido per essere
stirato o pressato.
9
Asciugatura
3DUWVHULDOQXPEHU!+

Tabella dei programmi
Vengono indicati di seguito la durata e il consumo energetico di alcuni programmi. La tabella mostra
l'effetto dell'uso di varie velocità di centrifugazione durante il lavaggio del carico. Il consumo può variare
a seconda della temperatura e dell'umidità del locale, del carico, delle variazioni dell'alimentazione
elettrica e delle opzioni selezionate.
Per i valori sul consumo riportati in basso, i requisiti sono i seguenti:
23 °CTemperatura dell'aria in ingresso:
55 %Contenuto di umidità nell'aria di ingresso:
NormaleTemperatura di asciugatura:
3000W, 10APotenza erogata dagli elementi riscaldanti:
Durata approssimativa
del programma (min.)
Consumo energetico
approssimativo (kWh)
Velocità di centrifugazione (giri/min.)CaricoMaterialeProgram-
ma
1:404,0800 giri/min.1/1Cotone, linoPerfett.
asc. au-
tom. 1:353,81000 giri/min.
1:253,31400 giri/min.
1:203,11600 giri/min.
1:303,9800 giri/min.1/1Cotone, linoAsciutto
secco 1:253,61000 giri/min.
1:153,11400 giri/min.
1:102,91600 giri/min.
0:501,81000 giri/min.1/2Resistente alle pieghe,
poliestere/cotone
1:253,8800 giri/min.1/1Cotone, linoAsciutto
normale 1:203,511000 giri/min.1)
1:102,81400 giri/min.
1:002,51600 giri/min.
0:351,301000 giri/min.1)
1/2Resistente alle pieghe,
poliestere/cotone
1:353,7800 giri/min.1/1Cotone, linoAsciutto da
stiro 1:253,031000 giri/min.1)
1:052,41400 giri/min.
0:502,01600 giri/min.
1) Programma di collaudo conforme alla norma EN 61121:2005. Durante il collaudo, l'asciugatrice deve essere impostata su 16 A, con l'opzione Turbo attiva. Dopo il
lavaggio, il carico deve essere centrifugato a 1000 giri/min.
10
Asciugatura
3DUWVHULDOQXPEHU!+

5Premere il pulsante Start.
Tempo rimanente di asciugatura
Pochi minuti dopo l'avvio del programma,
sul display viene mostrato il tempo stimato di
asciugatura. Ad esempio, "1:35" indica che
saranno necessari circa 1 ora e 35 minuti per
asciugare il carico.
Il tempo rimanente effettivo potrebbe risultare più
lungo rispetto al tempo stimato mostrato sul
display. Il tempo rimanente viene quindi mostrato
come "0:15" fino a quando il carico non sarà
sufficientemente asciutto.
Per arrestare l'asciugatrice, premere il pulsante
Stop o aprire lo sportello. In entrambi i casi, il
programma si interrompe, e riprende dal principio
al riavvio.
NOTA!
Il programma non verrà influenzato se si modifica
il relativo selettore dopo l'avvio del programma.
6Programma di asciugatura
completato
Al termine del programma, sul display
appare il testo "Fine".
Retroilluminazione
Due minuti dopo la conclusione del programma
di asciugatura, la retroilluminazione del display e
i pulsanti delle opzioni entrano nella modalità di
risparmio energetico.
NOTA!
• Pulire il filtro dei residui di tessuto dopo
ciascun carico.
AVVISO!
Se il filtro dei residui di tessuto si ostruisce,
potrebbe attivarsi l'interruttore automatico di
surriscaldamento della macchina. Pulire il filtro,
quindi attendere che la macchina si sia
raffreddata prima di riprovare ad avviarla. Se
ancora non si avvia: contattare il reparto
Assistenza.
Al termine dell'asciugatura
Disattivare l'interruttore principale di
alimentazione. Estrarre i capi e chiudere la porta
per impedire ai bambini di salire sulla macchina.
11
Asciugatura
3DUWVHULDOQXPEHU!+

È possibile variare le seguenti impostazioni:
• Lingua
• Avvio sicurezza
• Volume allarme
• Elemento riscald.
Modalità di selezione delle impostazioni:
Per aprire il menu delle impostazioni, procedere come segue:
1. Spegnere la machina utilizzando l'interruttore principale di alimentazione.
2. Premere il pulsante Stop e attivare la macchina mediante l'interruttore principale di alimentazione.
Premere quindi il pulsante Stop per 5 volte entro 10 secondi.
3. Selezionare l'impostazione che si desidera cambiare, ruotando il selettore dei programmi.
4. Premere una volta il pulsante Stop.
5. Cambiare e salvare l'impostazione come descritto sotto.
6. Per ritornare al menu dei programmi, premere il pulsante Start.
Volume allarme
1. Ruotare il selettore dei programmi e scegliere le opzioni "Allarme On" o "Allarme Off" per impostare
se l'asciugatrice debba indicare o meno con un segnale acustico il termine di un programma o la
presenza di un errore.
2. Premere una volta il pulsante Stop per salvare l'impostazione.
Lingua
1. Ruotare il selettore dei programmi per selezionare una delle seguenti alternative: US English, English,
Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, ȧɣɠɠɘɖɗ, Nederlands.
2. Premere una volta il pulsante Stop per salvare l'impostazione.
Avvio sicurezza
Per evitare che i bambini avviino la macchina, è possibile attivare l'opzione Avvio sicurezza.
1. Ruotare il selettore dei programmi e selezionare "Avvio sicurezza On" o "Avvio sicurezza Off".
2. Premere una volta il pulsante Stop per salvare l'impostazione.
È possibile disattivare temporaneamente l'opzione Avvio sicurezza premendo contemporaneamente i
pulsanti Start e Stop. L'opzione Avvio sicurezza viene disattivata per 3 minuti.
Elemento riscald.
1. Ruotare il selettore dei programmi e selezionare le opzioni "Elemento riscald. On" (3000W/10A) o
"Elemento riscald. Off" (1950W/10A) per aumentare o ridurre la potenza termica.
2. Premere una volta il pulsante Stop per salvare l'impostazione.
12
Impostazioni
3DUWVHULDOQXPEHU!+

Pulizia del filtro residui
Il filtro residui deve essere pulito dopo ciascun
carico.
1. Impugnare la manopola del supporto del filtro
e tirarla verso di sé per aprire il filtro residui.
2. Aprire il filtro residui. Utilizzare il pollice per
premere sul bordo come illustrato, quindi
estrarre il filtro.
3. Utilizzare la mano o un panno morbido per
rimuovere i residui di tessuto da tutti i lati del
filtro. Se necessario, utilizzare una spugna
umida con una piccola quantità di liquido
detergente per rimuovere tutti i depositi.
Asciugare accuratamente il filtro con un
asciugamano.
4. Chiudere il filtro residui prima di chiudere lo
sportello.
Pulizia dell'esterno della macchina
Pulire l'esterno della macchina e il pannello dei
programmi con un detergente delicato. Non
utilizzare solventi, poiché possono danneggiare
la macchina. Non lavare la macchina con acqua
proveniente da un tubo flessibile o da uno
spruzzatore.
NOTA!
Non lasciare accumulare la polvere intorno alla
macchina. Mantenere l'area intorno
all'asciugatrice pulita e refrigerata; la polvere, il
calore e l'umidità prolungano i tempo di
asciugatura.
13
Cura e pulizia
3DUWVHULDOQXPEHU!+

La macchina non si avvia
Controllare
• che lo sportello sia correttamente chiuso.
• che l'interruttore principale di alimentazione
sia inserito.
• che non sia stata selezionata l'opzione Avvio
ritardato. Per annullare l'opzione Avvio
ritardato, tenere premuto per tre secondi il
pulsante Stop.
• che la spina di alimentazione sia inserita.
• che i fusibili principali non siano bruciati.
• che non si sia attivato l'interruttore di
surriscaldamento.
La macchina perde tutta la potenza
durante un programma
L'interruttore di surriscaldamento spegne
l'asciugatrice se la temperatura risulta eccessiva,
p. es. se la polvere ha ostruito il filtro dei residui
di tessuto.
• Pulire il filtro residui.
• Attendere che la macchina si sia raffreddata
prima di riprovare ad avviarla. Se ancora non
si avvia: contattare il reparto Assistenza.
L'asciugatura richiede troppo
tempo
• Controllare che il filtro dei residui di tessuto
non sia ostruito. Vedere il capitolo "Cura e
pulizia".
Messaggi di errore
• Se sul display appare l'indicazione "Tempo
max. progr.", leggere la sezione "L'asciugatura
richiede troppo tempo" di questo capitolo.
• Se sul display appare l'indicazione "Pulizia
filtro", pulire il filtro dei residui di tessuto.
• Premere il pulsante Stop per cancellare i
messaggi di errore.
14
Ricerca dei guasti
3DUWVHULDOQXPEHU!+

Dati tecnici
850 mmAltezza:
595 mmLarghezza:
585 mmProfondità:
43 kgPeso:
112 lVolume del cilindro:
7kgCapacità max. di asciugatura:
50-55 giri/min.Velocità:
Vedere la targhetta con l'indicazione del tipo.Potenza nominale:
Acciaio inossidabileMateriale del tamburo:
Lamiera d'acciaio o acciaio inossidabile zincata a
caldo e con rivestimento a polvere.
Materiale dell'involucro esterno:
Impilamento o posizionamento autonomoConfigurazione
Test standard
Europa:
EN 611 21 (95/13/EEC).
Asciutto normale, 7 kg cotone
Prestazioni di asciugatura:
EN 611 21 (95/13/EEC).
Asciutto normale, 7 kg cotone
Dichiarazione energetica:
IEC 60 704-2-6.Metodo di prova per la misurazione della rumorosità:
15
Informazioni tecniche
3DUWVHULDOQXPEHU!+

Prima di rivolgersi al reparto
Assistenza
Consultare i capitoli "Ricerca dei guasti" e "Cura
e pulizia" per verificare se è possibile risolvere il
problema. Prima di mettersi in contatto con
l'assistenza, accertarsi di conoscere il nome del
modello e del tipo, nonché il numero di serie.
Il nome del modello (1) è riportato sulla prima
pagina delle istruzioni operative e sul pannello
della macchina. Il nome del tipo (2) e il numero di
serie (3) sono indicati sulla targhetta dati
all'interno dello sportello esterno presente sul lato
anteriore dell'asciugatrice.

T


16
Assistenza
3DUWVHULDOQXPEHU!+

Posizionamento dell'asciugatrice
L'asciugatrice può essere collocata a parte o
impilata. Ricordare che sviluppa calore e che non
deve quindi essere collocata in una stanza troppo
piccola. Se la stanza è molto piccola, la quantità
limitata di aria allungherà il processo di
asciugatura.
AVVISO!
• Tutti gli impianti elettrici devono essere
eseguiti da professionisti qualificati.
• La macchina non deve essere installata dietro
una porta con chiave di chiusura, scorrevole
o con cardini sul lato opposto a quello
dell'asciugatrice.
• La ventilazione dallo zoccolo dell'asciugatrice
non deve essere ostacolata da tappeti o cose
simili.
NOTA!
Per migliorare la ventilazione, lasciare aperta la
porta di accesso alla stanza in cui si trova
l'asciugatrice.
Installazione separata
L'asciugatrice può essere posizionata accanto
alla lavatrice. Tra la lavatrice e l'asciugatrice
occorre lasciare uno spazio di almeno 5 mm.
Installazione impilata
L'asciugatrice può essere collocata sopra una
lavatrice . Utilizzare le due coppette per i piedini
situate nella borsa dei documenti fornita con la
macchina e le due protezioni per le estremità
fissate all'angolo inferiore sinistro sul lato
posteriore della macchina.
Modalità di assemblaggio impilato:
1. Svitare il dispositivo anti-ribaltamento.
2. Svitare le due viti indicate sul retro della
lavatrice.
3. Fissare il dispositivo anti-ribaltamento per
mezzo delle viti, come illustrato in figura.
17
Installazione
3DUWVHULDOQXPEHU!+

4. Inserire le coppette in plastica per fissare i
piedini anteriori dell'asciugatrice al coperchio
superiore della lavatrice. Questa operazione
è essenziale, dato che solo quando i piedini
dell'asciugatrice si trovano nelle coppette in
plastica si ha la certezza che l'asciugatrice sia
posizionata correttamente sulla lavatrice.
Rompere la linguetta A della coppetta sul lato
destro e la linguetta B della coppetta sul lato
sinistro. Rimuovere quindi la carta dalla
superficie autoadesiva sotto le coppette in
plastica.
$
%
$
%
5. Montare le coppette in plastica in modo che le
"linguette" contrassegnate dalle frecce siano
rivolte verso il bordo anteriore o laterale del
coperchio e premerle con forza sul coperchio.
Quindi, rompere gli linguette restanti.
6. Spingere in fuori il foro pretagliato sul retro
dell'asciugatrice (aprirlo soltanto, senza
rimuoverlo) utilizzando un cacciavite e un
martello.
7. Spingere l'asciugatrice sotto le staffe in
metallo. Contemporaneamente, tenere
sollevato di 10 mm - 20 mm il bordo anteriore.
8. Abbassare i piedini anteriori dell'asciugatrice
nelle coppette in plastica e sistemare
l'asciugatrice per assicurarsi che sia
orizzontale.
Regolazione dei piedini
Avvitare o svitare i piedini in modo che
l'asciugatrice sia stabile e orizzontale.
Spurgo dell'aria
L'aria espulsa dell'asciugatrice deve essere
immessa in un condotto di scarico o in un'apertura
di scarico a parete servendosi del tubo flessibile
di sfiato in dotazione.
18
Installazione
3DUWVHULDOQXPEHU!+
