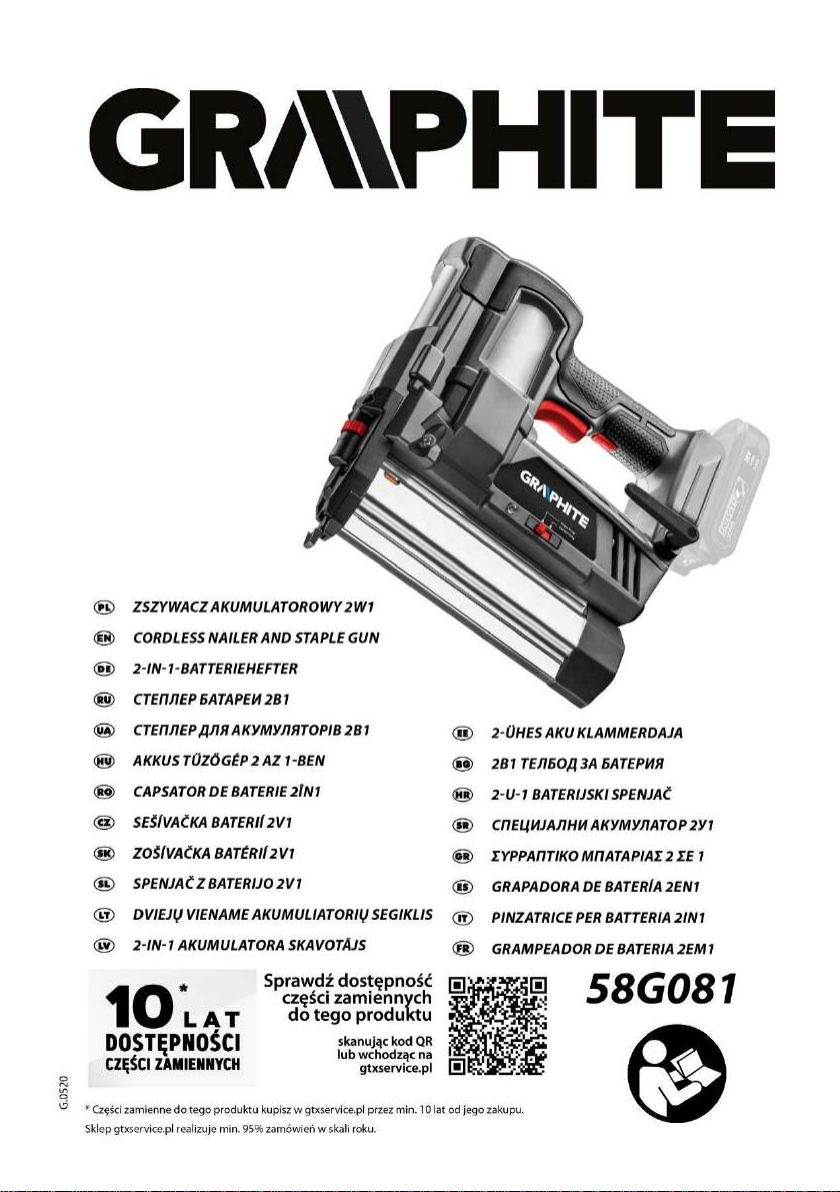

INSTRUKCJA ORYGINALNA

ZSZYWACZ AKUMULATOROWY

58G081

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO

WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

Ostrzeżenia bezpieczeństwa dla zszywacza

•Zawsze zakładaj, że narzędzie zawiera zszywki lub inne

elementy złączne. Nieostrożne obchodzenie się ze zszywaczem

może skutkować nieoczekiwanym wystrzeleniem elementów

złącznych i obrażeniami ciała.

•Nie kieruj narzędzia w stronę siebie ani nikogo w pobliżu.

Nieoczekiwane wystrzelenie urządzenia spowoduje wystrzelenie

elementu złącznego, powodując obrażenia.

•Nie uruchamiać narzędzia, dopóki nie zostanie ono

dociśnięte do obrabianego przedmiotu. Jeśli narzędzie nie

styka się z przedmiotem obrabianym, element złączny może

zostać odbity od celu.

•Odłączyć narzędzie od źródła zasilania, gdy element złączny

zablokuje się w narzędziu. Podczas usuwania zakleszczonego

elementu złącznego spust urządzenia może zostać przypadkowo

aktywowany, jeśli urządzenie jest podłączone.

•Nie używaj tego urządzenia do mocowania przewodów

elektrycznych. Nie jest przeznaczony do mocowania przewodów

elektrycznych i może uszkodzić izolację przewodów elektrycznych,

powodując w ten sposób porażenie prądem lub zagrożenie

pożarem.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego

założenia, stosowania środków zabezpieczających i

dodatkowych środków ochronnych, zawsze istnieje ryzyko

szczątkowe doznania urazów podczas pracy.

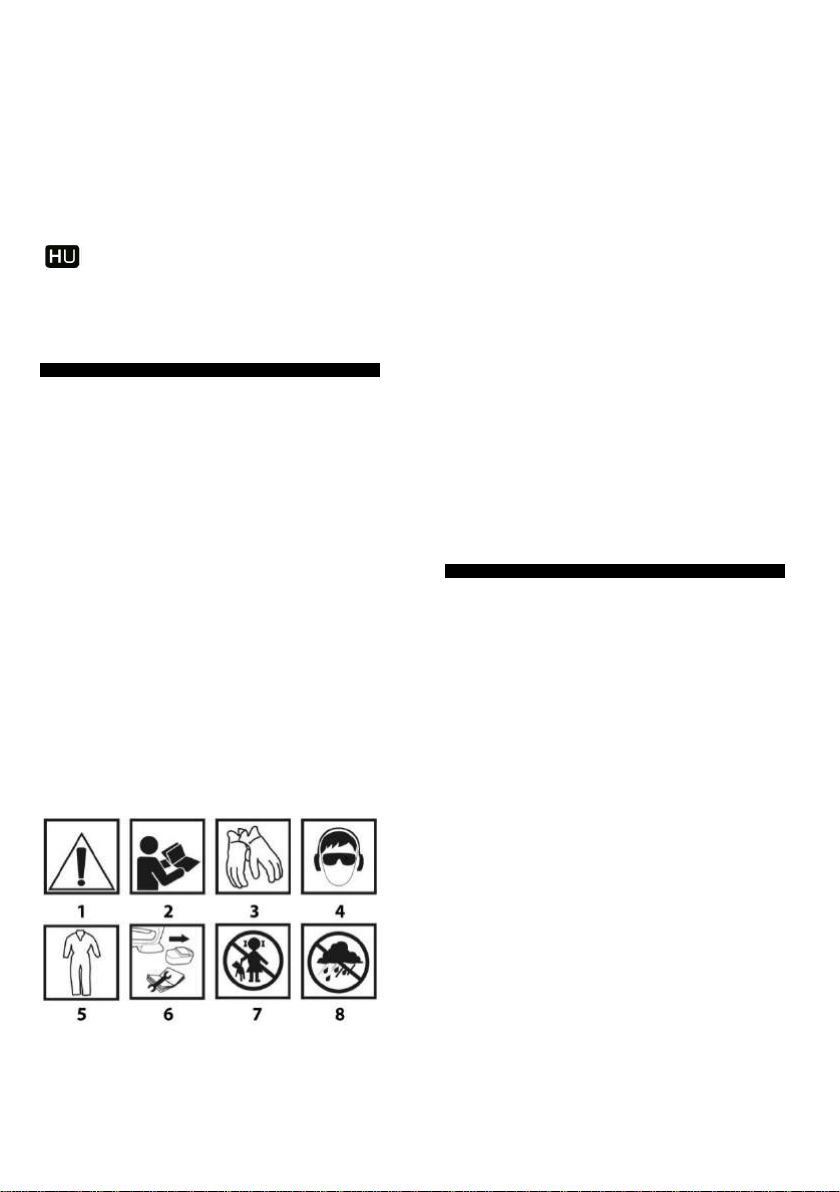

Objaśnienie zastosowanych piktogramów

1. Uwaga! Zachowaj szczególne środki ostrożności

2. OSTRZEŻENIE Przeczytaj instrukcję obsługi

3. Stosuj rękawice ochronne

4. Używaj środki ochrony osobistej (gogle ochronne, ochronniki

słuchu)

5. Używaj odzieży ochronnej

6. Wyjmij akumulator z urządzenia przed przystąpieniem do

czynności związanych z regulacją lub czyszczeniem.

7. Nie dopuszczać dzieci do narzędzia

8. Chroń urządzenie przed wilgocią

BUDOWA I ZASTOSOWANIE

Zszywacz akumulatorowy jest urządzeniem typu ręcznego. Napęd

stanowi silnik prądu stałego. Tego typu elektronarzędzie jest

przeznaczone do mocowania tektury, materiału izolacyjnego,

tkanin, folii, skóry i podobnych materiałów do powierzchni

drewnianych lub materiałów drewnopochodnych za pomocą

zszywek lub gwoździ.

Zszywacz przeznaczony jest wyłącznie do zastosowań

amatorskich.

OSTRZEŻENIE! Zszywacz nie jest przeznaczony do

mocowania przewodów elektrycznych. Nie wolno używać

urządzenia niezgodnie z jego przeznaczeniem.

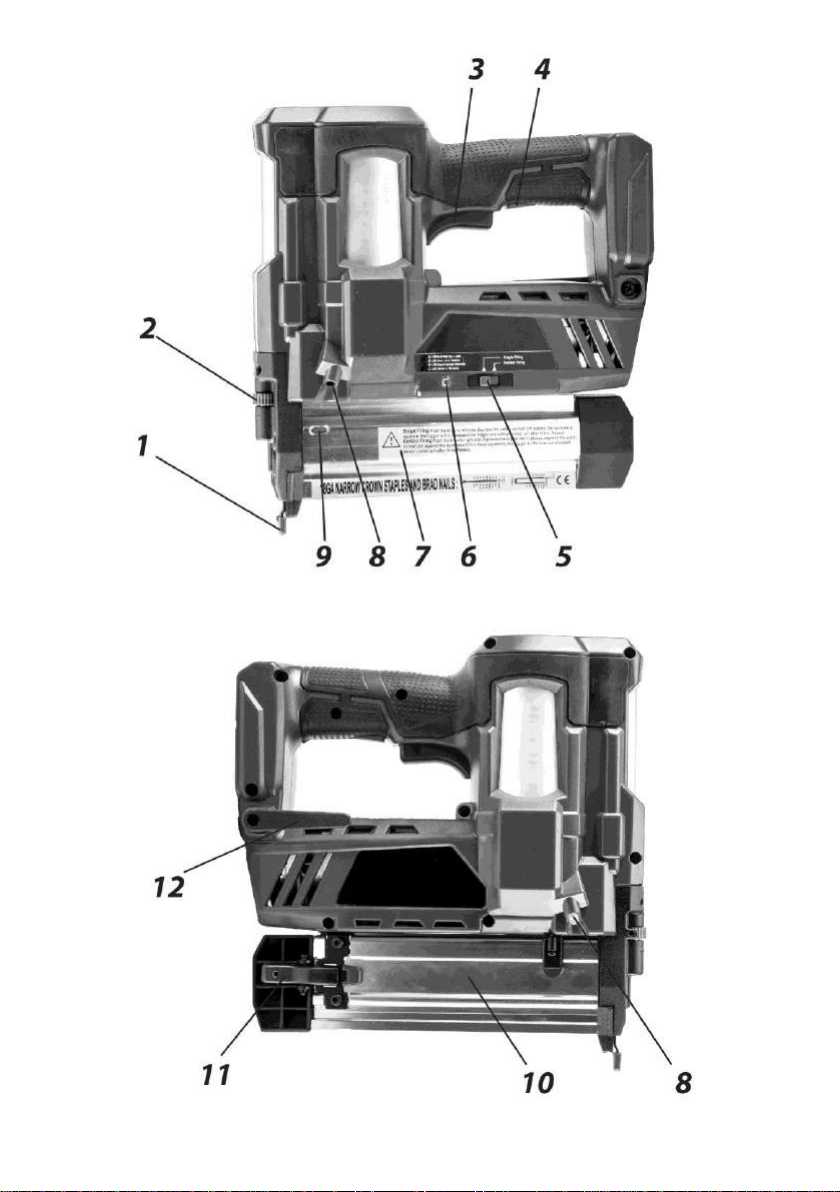

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1. Wyzwalacz

2. Pokrętło regulacji głębokości

3. Spust

4. Przycisk oświetlenia

5. Przełącznik trybu wbijania

6. Kontrolka ostrzegawcza

7. Magazynek

8. Oświetlenie (diody LED)

9. Okienko podglądu

10. Pokrywa magazynka

11. Dźwignia blokady

12. Uchwyt

13. Pokrywa bijaka

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1. Klucz sześciokątny - 1 szt.

PRZYGOTOWANIE DO PRACY

SPRAWDZANIE MECHANIZMU KONTAKTOWEGO

•Usunąć wszystkie zszywki lub gwoździe z magazynku.

•Umieścić i wcisnąć wyzwalacz (1) na kawałku drewna i wcisnąć

spust (3). Wyzwalacz i spust powinny poruszać się swobodnie.

UWAGA! Nie używać elektronarzędzia, jeśli wyzwalacz lub

spust nie może się swobodnie poruszać.

•Umieścić zszywki lub gwoździe w magazynku.

•Włożyć akumulator do urządzenia.

•Umieścić i nacisnąć wyzwalacz (1) na obrabianym materiale bez

wciskania spustu (3) –urządzenie nie powinno zadziałać.

•Zwolnić nacisk na wyzwalacz (1) (wyzwalacz powinien

automatycznie powrócić do położenia pierwotnego).

•Wcisnąć spust (3) –urządzenie nie powinno zadziałać (rys. A).

OSTRZEŻENIE! Jeśli urządzenie zachowuje się inaczej niż

opisano powyżej nie należy podejmować pracy i skierować do

naprawy w autoryzowanym serwisie.

WKŁADANIE ZSZYWEK LUB GWOŹDZI DO MAGAZYNKA

UWAGA! Liczbę zszywek lub gwoździ pozostawionych w

magazynku można odczytać za pomocą okienka podglądu (8).

Jeśli w magazynku znajduje się wystarczająca ilość

zszywek/gwoździ okienko podglądu jest przezroczyste. W

przypadku małej ilości lub braku zszywek/gwoździ okienko

podglądu zostaje przesłonięte na czerwono.

•Wyjmij akumulator z elektronarzędzia.

•Naciśnij dźwignię blokady (11) i wysuń pokrywę magazynka (10)

(rys. B, C).

•Umieść zszywki / gwoździe na ścieżce kanału magazynka (rys.

D, E).

UWAGA! Upewnij się, że łączniki są umieszczone prawidłowo:

Zszywki są umieszczone na profilowanej stronie szyny, korona

zszywki znajduje się w górnej części magazynka (nogi są

skierowane z dala od korpusu elektronarzędzia) (rys. D) .

Gwoździe są umieszczone na profilowane stronie szyny, z

punktami gwoździ skierowanych w dół (rys. E).

•Zamknąć pokrywę magazynka (10), aż zaskoczy dźwignia

blokady (11).

•Podłącz akumulator ponownie do elektronarzędzia.

OSTRZEŻENIE! Nie umieszczaj elementów złącznych o różnej

długości. Nie umieszczaj zszywek i gwoździ zmieszanych ze

sobą.

UWAGA! Sprawdź, czy zszywki/gwoździe są prawidłowo

umieszczone w magazynku.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

UWAGA! Przed rozpoczęciem pracy upewnij się, że akumulator

jest w pełni naładowany.

Zszywacz jest wyposażony w ruchomy wyzwalacz

zabezpieczający przed przypadkowym uruchomieniem.

Dociśnięcie wyzwalacza do materiału i wciśnięcie przycisku

spustu powoduje wystrzelenie zszywki/gwoździa.

OŚWIETLENIE

Każdorazowe wciśnięcie przycisku włącznika oświetlenia (4)

powoduje świecenie 2 diod (LED) (8) umieszczonych po obu

stronach zszywacza oświetlających miejsce pracy.

Diody (LED) (8) świecą również po wciśnięciu spustu (3)

niezależnie od włącznika oświetlenia (4) (rys. F).

WBIJANIE ZSZYWEK LUB GWOŹDZI

Zszywacz przystosowany jest do pracy w dwóch trybach:

pojedyncze wbijanie i wbijanie kontaktowe.

Tryb pojedynczego wbijania jest przeznaczony do precyzyjnego

wbijania.

Tryb pojedynczego wbijania:

•Przestawić przełącznik trybu pracy (5) w lewo (pozycja Single

firing) na pojedyncze wbijanie zszywek / gwoździ (rys. G).

•Oprzeć i docisnąć wyzwalacz (1) do obrabianego materiału

tworząc kąt 90°.

•Wcisnąć spust (3), aby wystrzelić zszywkę lub gwóźdź (rys. H).

•Zwolnić nacisk na spust (3) i wyzwalacz (1).

Tryb wbijania kontaktowego:

•Przestawić przełącznik trybu pracy (5) w prawo (pozycja Contact

firing) na wbijanie kontaktowe zszywek / gwoździ (rys. G).

•Wcisnąć i trzymać wciśnięty spust (3).

•Docisnąć wyzwalacz (1) do przedmiotu obrabianego, aby

wystrzelić gwóźdź lub zszywkę (rys. I).

•Trzymając wciśnięty spust (3) zwolnić nacisk na wyzwalacz,

przestawić zszywacz w inne miejsce i ponownie docisnąć

wyzwalacz (1), aby wbić kolejny gwóźdź lub zszywkę. Czynność

można powtarzać wielokrotnie bez konieczności każdorazowego

wciskania spustu. Należy pamiętać, aby po każdorazowym wbiciu

zszywki zwolnić nacisk na wyzwalacz (1).

REGULACJA GŁĘBOKOŚCI WBIJANIA ZSZYWEK/GWOŻDZI

Pokrętło regulacji głębokości (2) pomaga chronić powierzchnię

roboczą i umożliwia prawidłowe ustawienie głębokości wbijania

zszywek/gwoździ (rys. J).

- obracając pokrętło regulacji głębokości (2) w kierunku znaku

zwiększamy głębokość wbijania zszywki/ gwoździa.

- obracając pokrętło regulacji głębokości (2) w kierunku znaku

zmniejszamy głębokość wbijania zszywki/ gwoździa.

KONTROLKA OSTRZEGAWCZA

Kontrolka ostrzegawcza (dioda LED) (6) sygnalizuje

nieprawidłowości w pracy zszywacza (rys. K):

•dioda LED świeci pulsacyjnie na czerwono –zacięta zszywka

lub gwóźdź

•dioda LED świeci światłem ciągłym na czerwono –niski stan

naładowania akumulatora.

•dioda LED świeci pulsacyjnie na zielono –przegrzanie

urządzenia.

•dioda LED świeci światłem ciągłym na zielono –brak

zszywek/gwoździ w magazynku.

USUWANIE ZACIĘTEGO GWOŹDZIA LUB ZSZYWKI

Uwaga! Przed użyciem urządzenia należy usunąć

zakleszczony gwóźdź/zszywkę. W przeciwnym razie może to

spowodować uszkodzenie mechanizmu zszywacza.

•Wyjąć akumulator z urządzenia.

•Otworzyć magazynek i usunąć wszystkie zszywki/gwoździe (rys.

L) .

•Poluzować śruby pokrywy bijaka (13) (nie demontując jej)

dostarczonym kluczem sześciokątnym (rys. M).

•Usunąć zakleszczony gwóźdź/zszywkę i dokręcić poluzowane

śruby pokrywy bijaka (13) (rys. N).

UCHWYT

Zszywacz posiada praktyczny uchwyt (12) który służy do

zawieszenia na pasie monterskim podczas prac na wysokości.

OBSŁUGA I KONSERWACJA

OSTRZEŻENIE! Przed przystąpieniem do jakichkolwiek

czynności związanych z instalowaniem, regulacją, naprawą lub

obsługą należy wyjąć akumulator z urządzenia.

KONSERWACJA I PRZECHOWYWANIE

•Po każdorazowym użyciu należy przetrzeć ściereczką

zewnętrzną obudowę.

•Nie należy używać żadnych środków czyszczących lub

rozpuszczalników, gdyż mogą one uszkodzić części wykonane z

tworzywa sztucznego.

•Należy uważać, aby do wnętrza urządzenia nie dostała się

woda.

•Przy urządzeniu mogą być przeprowadzane wyłącznie zabiegi

konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne

czynności mogą być wykonywane tylko przez autoryzowany

serwis.

•Nie wolno dokonywać jakichkolwiek zmian w konstrukcji

urządzenia.

•Zszywacz, gdy nie jest użytkowany powinien być

przechowywany w stanie czystym, w suchym miejscu,

niedostępnym dla dzieci.

•Urządzenie należy przechowywać z wyjętym akumulatorem.

Wszelkiego rodzaju usterki powinny być usuwane przez

autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Zszywacz 58G081

Parametr

Wartość

Napięcie akumulatora

18V DC

Maksymalna ilość operacji na minutę

100

Średnia ilość operacji na minutę

Maksymalna długość gwoździa

50 mm

Maksymalna długość zszywki

40 mm

Maksymalna pojemność magazynka

(zszywki/gwoździe)

100

Klasa ochronności

III

Masa (bez akumulatorów)

2,7 kg

Rok produkcji

58G081 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego

LPA = 79,9 dB(A)

K=3dB(A)

Poziom mocy akustycznej

LWA = 90,9 dB(A)

K=3dB(A)

Wartość przyśpieszeń

ah= 1,39 m/s2K=1,5 m/s2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez:

poziom emitowanego ciśnienia akustycznego LpAoraz poziom

mocy akustycznej LwA(gdzie K oznacza niepewność pomiaru).

Drgania emitowane przez urządzenie opisano poprzez wartość

przyśpieszeń drgań ah(gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia

akustycznego LpA, poziom mocy akustycznej LwAoraz wartość

przyśpieszeń drgań ahzostały zmierzone zgodnie z EN 60745-

1:2012. Podany poziom drgań ahmoże zostać użyty do

porównywania urządzeń oraz do wstępnej oceny ekspozycji na

drgania.

Podany poziom drgań jest reprezentatywny jedynie dla

podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie

użyte do innych zastosowań lub z innymi narzędziami roboczymi,

poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie

wpływać niewystarczająca czy zbyt rzadka konserwacja

urządzenia. Podane powyżej przyczyny mogą spowodować

zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy

uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy

jest włączone ale nie jest używane do pracy. Po dokładnym

oszacowaniu wszystkich czynników łączna ekspozycja na

drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy

wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna

konserwacja urządzenia i narzędzi roboczych, zabezpieczenie

odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy

wyrzucać wraz z domowymi odpadkami, lecz

oddać je do utylizacji w odpowiednich zakładach.

Informacji na temat utylizacji udzieli sprzedawca

produktu lub miejscowe władze. Zużyty sprzęt

elektryczny i elektroniczny zawiera substancje

nieobojętne dla środowiska naturalnego. Sprzęt

nie poddany recyclingowi stanowi potencjalne

zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa

z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje,

iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w

tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także

jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej

zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach

pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie,

przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości

Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex

wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie

do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku

reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service tel. +48 22 573 03 85

Ul. Pograniczna 2/4 fax.+48 22 573 03 83

02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i

pogwarancyjnych dostępna na platformie internetowej

gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz

materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna

oferta na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja Zgodności WE

/EC Declaration of Conformity//Megfelelőségi Nyilatkozat EK/

/ES vyhlásenie o zhode// Prohlášení o shodě ES/

PL EN HU SK CS

Producent

/Manufacturer//Gyártó//Výrobca/ /Výrobce/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4, 02-285 Warszawa

Wyrób

/Product/

/Termék/

/Produkt/

Zszywacz akumulatorowy

/Cordless nailer and staple gun/

/Akkumulátor-tűzőgép/

/Batéria zošívačka/

/Akumulátorová sešívačka/

Model

/Model//Modell//Model//Model/

58G081

Nazwa handlowa

/Commercial name//Kereskedelmi név/

/Obchodný názov//Obchodního názvu/

GRAPHITE

Numer seryjny

/Serial number//Sorszám//Poradové číslo//Výrobního čísla/

00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

/The above listed product is in conformity with the following UE Directives://A fent jelzett termék megfelel az alábbi irányelveknek:/

/Vyššie popísaný výrobok je v zhode s nasledujúcimi dokumentmi://Výše popsaný výrobek splňuje následující dokumenty:/

Dyrektywa Maszynowa 2006/42/WE

/Machinery Directive 2006/42/EC/

/2006/42/EK Gépek/

/Smernica Európskeho Parlamentu a Rady 2006/42/ES/

/Směrnice Evropského Parlamentu a Rady 2006/42/ES/

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

/EMC Directive 2014/30/EU/

/2014/30/EU Elektromágneses összeférhetőség/

/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/

/EMC Směrnice Evropského Parlamentu a Rady 2014/30/EU/

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

/RoHS Directive 2011/65/EU as amended by Directive2015/863/EU/

/A 2015/863/EU irányelvvel módosított 2011/65/EU RoHS irányelv/

/Smernica RoHS 2011/65/EÚ zmenená a doplnená 2015/863/EÚ/

/Směrnice RoHS 2011/65/EU pozměněná 2015/863/EU/

oraz spełnia wymagania norm:

/and fulfils requirements of the following Standards://valamint megfelel az alábbi szabványoknak://a spĺňa požiadavky://a splňuje požadavky norem:/

EN 60745-1:2009/A11:2010; EN 60745-2-16:2010;

EN 55014-1:2006/A2:2011; EN 55014-2:2015;

IEC 62321:2008

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika

końcowego lub przeprowadzonych przez niego późniejszych działań. /This declaration relates exclusively to the machinery in the state in which it was placed on the

market, and excludes components which are added and/or operations carried out subsequently by the final user.//Ez a nyilatkozat a gépnek kizárólag arra az állapotára

vonatkozik, amelyben forgalomba hozták, és kizár minden olyan alkatrészt, amelyet hozzáadnak, és/vagy olyan műveletet, amit a végső felhasználó ezt követően végez

rajta.//Toto vyhlásenie sa vzťahuje výlučne na strojové zariadenie v stave, v akom sa uvádza na trh, a nezahŕňa pridané komponenty a/alebo činnosti vykonávané

následne koncovým používateľom.//Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se na součásti, které

byly následně přidány konečným uživatelem, nebo následně provedené zásahy konečného uživatele./

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of theperson who established in the Community and authorizedto compile the technical file://A műszaki dokumentáció összeállítására felhatalmazott,

a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe://Meno a adresa osoby alebo bydliska v EÚ poverená zostavením technickej

dokumentácie:// Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství:/

Podpisano w imieniu:

/Signed for and on behalf of:/

/A tanúsítványt a következő nevében és megbízásából írták alá/

/Podpísané v mene:/

/Podepsáno jménem:/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

/GRUPA TOPEX Quality Agent/

/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/

/Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP/

Warszawa, 2020-06-09

TRANSLATION OF

THE ORIGINAL INSTRUCTIONS

BATTERY STAPLER

58G081

ATTENTION: BEFORE USING THE EQUIPMENT, PLEASE

READ THIS MANUAL CAREFULLY AND SAVE THIS FOR

FURTHER USE.

SPECIFIC SAFETY REGULATIONS

Safety warnings for the stapler

•Always assume that the tool contains staples or other

fasteners. Careless handling of the stapler can result in

unexpected firing of fasteners and injury.

•Do not point the tool at yourself or anyone nearby. An

unexpected launch of the device will result in the fastener

launching, causing injury.

•Do not start the tool until it is pressed against the

workpiece. If the tool is not in contact with the workpiece, the

fastener may be reflected from the target.

•Disconnect the tool from the power source when the

fastener locks in the tool. When removing a jammed

fastener, the device trigger may be accidentally activated if the

device is connected.

•Do not use this device to fix electric wires. It is not

intended for fixing electric wires and may damage the

insulation of electric wires, thus causing electric shock or fire

hazard.

WARNING! The device is used for indoor work.

Despite the use of a safe construction by design, the use of

protective measures and additional protective measures,

there is always a residual risk of injury during work.

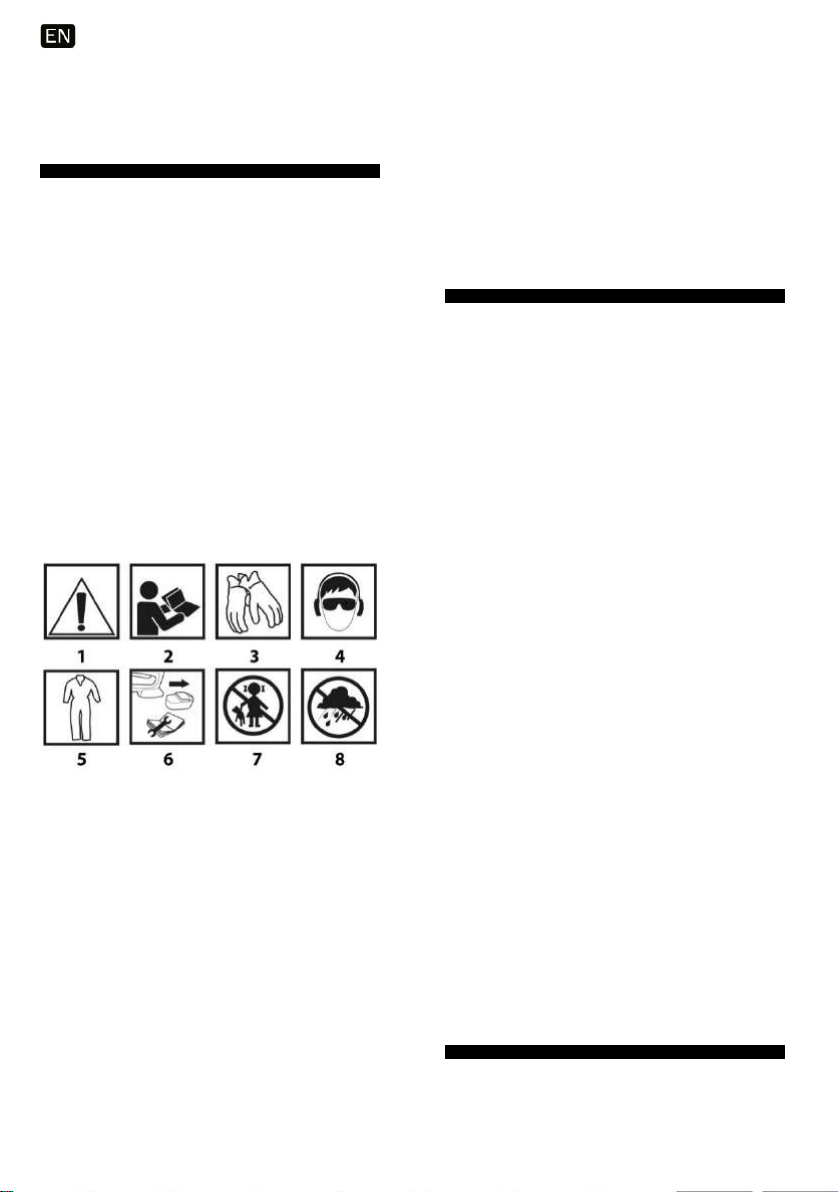

Explanation of the pictograms used

1. Attention! Take special precautions

2. WARNING Read the instruction manual

3. Wear protective gloves

4. Use personal protective equipment (safety goggles, ear

protectors)

5. Use protective clothing

6. Remove the battery from the device before performing

any adjustment or cleaning operations.

7. Keep children away from tools

8. Protect the device against moisture

CONSTRUCTION AND APPLICATION

The battery stapler is a manual type device. The drive is a DC

motor. This type of power tool is intended for fixing cardboard,

insulating material, fabrics, foil, leather and similar materials to

wooden surfaces or wood-based materials with staples or nails.

The stapler is intended for amateur use only.

WARNING! The stapler is not intended for fixing electric

wires. Do not use the device for purposes other than those

for which it was intended.

DESCRIPTION OF GRAPHIC WEBSITES

The numbering below refers to the device components shown

on the graphic pages of this manual.

1. Trigger

2. Depth adjustment knob

3. Drain

4. Lighting button

5. Hammer mode switch

6. Warning indicator

7. Magazine

8. Lighting (LEDs)

9. Preview pane

10. Magazine cover

11. Lock lever

12. Handle

13. Beater cover

* There may be differences between the drawing and the

product.

EQUIPMENT AND ACCESSORIES

1. Hex key - 1 item

PREPARATION TO WORK

CHECKING THE CONTACT MECHANISM

•Remove all staples or nails from the magazine.

•Place and press the trigger ( 1 ) on a piece of wood and

squeeze the trigger ( 3 ). The trigger and trigger should move

freely.

WARNING! Do not use a power tool if the trigger or trigger

cannot move freely.

•Place staples or nails in the magazine.

•Insert the battery into the device.

•Place and press the trigger ( 1 ) on the workpiece without

pressing the trigger ( 3 ) - the device should not work.

•Release the pressure on the trigger ( 1 ) (the trigger should

automatically return to its original position).

•Press the trigger ( 3 ) - the device should not work ( fig. A ).

WARNING! If the device behaves differently than described

above, do not undertake work and send it to an authorized

service center for repair.

INSERT STITCHES OR NAILS INTO THE MAGAZINE

WARNING! The number of staples or nails left in the

magazine can be read using the preview window (8). If the

magazine has enough staples / nails, the preview window

is transparent. If the number of staples / nails is small or

missing, the preview window will be obstructed in red.

•Remove the battery from the power tool.

•Press the lock lever ( 11 ) and slide out the magazine cover

( 10 ) ( fig. B, C ).

•Place staples / nails on the magazine channel path ( fig.

D , E ).

WARNING! Make sure the connectors are positioned

correctly:

The staples are placed on the profiled side of the rail, the staple

crown is located in the upper part of the magazine (the legs are

pointing away from the body of the power tool) (Fig. D) .

The nails are placed on the profiled side of the rail, with the

points of the nails pointing downwards (Fig. E) .

•Close the magazine cover ( 10 ) until the lock lever

( 11 ) clicks .

•Reconnect the battery to the power tool.

WARNING! Do not place fasteners of different lengths. Do

not put staples and nails mixed together.

WARNING! Check that the staples / nails are correctly

placed in the magazine.

WORK / SETTINGS

ON / OFF

WARNING! Make sure the battery is fully charged before

starting work.

The stapler is equipped with a movable trigger to prevent

accidental starting. Pressing the trigger on the material

and pressing the trigger button will releasethe staple / nail.

LIGHTING

Each time the light switchbutton ( 4 ) is pressed, two LEDs ( 8 )

located on both sides of the stapler illuminate the workplace.

The LEDs ( 8 ) also light up after pressing the trigger ( 3 )

regardless of the lighting switch ( 4 ) (Fig. F) .

STAPLING NAILS OR NAILS

The stapler is adapted to work in two modes: single hammering

and contact hammering.

Single hammer mode is designed for precise hammering.

Single hammer mode:

•Set the mode switch ( 5 ) to the left (Single firing position ) for

single stapling / nails ( fig. G ) .

•Rest and press the trigger ( 1 ) against the workpiece to form

a 90 ° angle.

•Press the trigger ( 3 ) to fire the staple or nail ( fig. H ) .

•Release the trigger ( 3 ) and trigger ( 1 ).

Contact stick mode:

•Set the mode switch ( 5 ) to the right

( Contact firing position ) to drive in staples / nails ( fig. G ) .

•Press and hold the trigger ( 3 ).

•Press the trigger ( 1 ) against the workpiece to shoot a nail or

staple ( fig. I ) .

•Keeping the trigger ( 3 ) pressed, release the pressure on the

trigger, move the stapler to another position and press the

trigger ( 1 ) again to drive another nail or staple. The operation

can be repeated many times without having to press the

trigger each time. Remember to release the pressure on the

trigger each time the staple is driven in ( 1 ).

ADJUSTING THE DEPTH OF STAPLES / NAILS

The depth adjustment knob ( 2 ) helps to protect the work

surface and allows the correct setting of the staple / nail driving

depth ( fig. J ) .

- turning the depth adjustment knob ( 2 ) towards the mark

increases the staple / nail driving depth.

- by turning the depth adjustment knob ( 2 ) towards the

mark , the staple / nail driving depth is reduced.

WARNING CONTROL

A warning indicator (LED) ( 6 ) indicates irregularities in the

work of the stapler ( fig. K ) :

•LED pulsates red - staple or nail jammed

•LED is steady red - battery is low.

•LED pulsates green - device overheating.

•LED is steady green - no staples / nails in the magazine.

REMOVING A CLAMMED NAIL OR STAPLES

Warning! Remove the jammed nail / staple before using the

device. Otherwise, it may damage the stapler mechanism.

•Remove the battery from the device.

•Open the magazine and remove all staples / nails ( fig. L ).

•Loosen the screws of the flail cover ( 13 ) (without removing

it) with the supplied hex key ( fig. M ).

•Remove the jammed nail / staple and tighten the loose

screws of the flail cover ( 13 ) ( fig. N ).

HANDLE

The stapler has a practical handle ( 12 ) which is used for

hanging on the assembly belt when working at height.

MAINTENANCE AND MAINTENANCE

WARNING! Remove the battery from the device before

performing any installation, adjustment, repair or

maintenance operations.

MAINTENANCE AND STORAGE

•After each use, wipe the outer casing with a cloth.

•Do not use any cleaning agents or solvents as they may

damage the plastic parts .

•Make sure that no water gets into the device.

•Only the maintenance procedures described in this manual

may be carried out at the device. All other activities may only

be carried out by an authorized service center.

•Do not make any changes to the design of the device.

•When not in use, the stapler should be stored clean, in a dry

place, out of reach of children.

•The device should be stored with the battery removed.

All defects should be removed by the manufacturer's authorized

service department.

TECHNICAL SPECIFICATIONS

RATED DATA

Stapler 58G081

Parameter

Value

Battery voltage

18V DC

Maximum number of operations per

minute

100

Average number of operations per

minute

Maximum nail length

50 mm

Maximum staple length

40 mm

Maximum magazine capacity (staples /

nails)

100

Protection class

III

Weight (without batteries)

2.7 kg

Year of production

58G081 means both machine type and machine definition

NOISE AND VIBRATION DATA

Sound pressure level

L PA = 79.9 dB (A) K = 3dB

(A)

Sound power level

L WA = 90.9 dB (A) K =

3dB (A)

Acceleration value

a h = 1.39 m / s 2 K = 1.5

m / s 2

Information on noise and vibration

The level of noise emitted by the device is described by: the

sound pressure level Lp A and the sound power

level Lw A (where K is the measurement uncertainty). Vibration

emitted by the device is described by the value of vibration

acceleration a h (where K is the measurement uncertainty).

The level of emitted sound pressure Lp A , the sound power

level Lw A and the value of vibration acceleration a h given in this

manual were measured in accordance with EN 60745-1:

2012. The specified vibration level a h can be used to compare

devices and to initially assess vibration exposure.

The given vibration level is representative only for the basic

applications of the device. If the device is used for other

applications or with other working tools, the vibration level may

change. Higher vibration levels will be affected by insufficient or

too rare maintenance of the device. The above-mentioned

causes may cause increased vibration exposure during the

entire working period.

To accurately estimate vibration exposure, consider the

periods when the device is turned off or when it is turned

on but is not used. After careful estimation of all factors,

the total vibration exposure may be much lower.

To protect the user against the effects of vibrations, additional

safety measures should be introduced, such as: cyclic

maintenance of the device and working tools, protection of the

right hand temperature and proper organization of work.

ENVIRONMENTAL PROTECTION

Electrical equipment must not be disposed off with

household waste and, instead, should be utilized at

appropriate facilities. Information on utilization can be

provided by the product vendor or the local

authorities. Waste electrical and electronic equipment

contains substances that are not neutral to the natural

environment. Equipment that is not recycled

constitutes a potential hazard to the environment and

to human health.

* Right to introduce changes is reserved.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka

komandytowa with seat in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa

Topex) informs, that all copyrights to this instruction (hereinafter Instruction),

including, but not limited to, text, photographies, schemes, drawings and

layout of the instruction, belong to Grupa Topex exclusively and are

protected by laws accordingly to Copyright and Related Rights Act of 4

February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U.

2006 No 90 item 631 with later ammendments). Copying, processing,

publishing, modifications for commercial purposes of the entire Instruction or

its parts without written permission of Grupa Topex are strictly forbidden and

may cause civil and legal liability.

ÜBERSETZUNG DER URSPRÜNGLICHEN

ANWEISUNGEN BATTERIE-STAPLER

58G081

ACHTUNG: Bevor Sie das Gerät verwenden, lesen Sie dieses

Handbuch bitte sorgfältig durch und bewahren Sie es für die

weitere Verwendung auf.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

Sicherheitswarnungen für den Hefter

•Immer davon

ausgehen, dass das Werkzeug enthält Klammern oder and

ere Befestigungselemente . Unvorsichtige Handhabung des

Hefters kann zur Folge

hat in unerwarteten Brennen von Befestigungselementen und

Verletzungen .

•Richten Sie das Werkzeug nicht auf

sich selbst oder andere Personen in

der Nähe . Eine unerwartete Einführung von t er Gerät wird

zur Folge haben in

der Befestigungseinrichtung Abschuss , verursacht Verletzung

en .

•Sie nicht den Start Werkzeug

, bis es wird gedrückt gegen das Werkstück . Wenn das W

erkzeug ist nicht in Kontakt mit dem Werkstück ,

das Befestigungselement kann werden reflektiert von dem

Ziel.

•Trennen des Werkzeugs von

der Stromquelle , wenn die Befestiger Schlösser in

dem Werkzeug . Beim Entfernen eines verklemmten Befestig

ungselement ,

das Gerät Trigger kann sein versehentlich aktiviert

, wenn das Gerät ist angeschlossen .

•Sie nicht verwenden ,

um dieses Gerät zu reparieren elektrische Drähte . Es ist ni

cht beabsichtigt , für

die Befestigung elektrische Drähte und kann beschädigt

werden, die Isolierung von elektrischen Drähten , so verursach

ten elektrischen Schock oder Brandgefahr.

WARNUNG! Das Gerät wird verwendet für Innenarbeiten .

Trotz der Verwendung einer sicheren Konstruktion von

Design,

die Verwendung von Schutzmaßnahmen und zusätzlichen

Schutzmaßnahmen , es ist immer ein Restrisiko von Verlet

zungen während der Arbeit .

Erklärung der Piktogramme verwendet

1. Achtung ! Treffen Sie besondere Vorsichtsmaßnahmen

2. Lesen WARNUNG Um die Anweisung Handbuch

3. Tragen Sie Schutzhandschuhe

4. Verwenden

Sie persönliche Schutzausrüstung ( Schutzbrille , Ohrenschütz

er )

5. Verwenden Sie Schutzkleidung

6. Entfernen der Batterie aus dem Gerät vor

dem Durchführen jede Einstellung oder Reinigungsoperatione

n .

7. Halten Sie Kinder von Werkzeugen fern

8. Schützen Sie das Gerät vor Feuchtigkeit

BAU UND ANWENDUNG

Die Batterie Hefter ist eine

manuelle Typ Vorrichtung . Der Antrieb ist ein

Gleichstrommotor. Diese Art von Leistungswerkzeug ist vorges

ehen zur Befestigung Pappe , isolierenden Material , Gewebe ,

Folie , Leder und ähnliche Materialien

auf Holzoberflächen oder Holzwerkstoffe mit Heftklammern od

er Nägel .

Der Hefter ist gedacht für Amateur Verwendung nur.

WARNUNG! Der Hefter ist nicht beabsichtigt

, zum Befestigen elektrische Drähte . Sie nicht verwenden

, das Gerät für Zwecke andere als jene

, für welche es wurde bestimmt .

BESCHREIBUNG DER GRAFISCHEN WEBSITES

Die Nummerierung unten bezieht sich auf

die Gerätekomponenten gezeigt, auf

den Grafikseiten der dieses Handbuchs.

1. Auslösen

2. Tiefeneinstellung Knopf

3. Ablassen

4. Beleuchtungstaste

5. Hammer - Modus - Schalter

6. Warnanzeige

7. Magazin

8. Beleuchtung ( LEDs )

9. Vorschau Bereich

10. Titelseite des Magazins

11. Verschluss Hebel

12. Griff

13. Beater Abdeckung

* Es kann sein, Unterschiede zwischen der Zeichnung und

dem Produkt .

AUSRÜSTUNG UND ZUBEHÖR

1. Hex Schlüssel - 1 Punkt

VORBEREITUNG ZUR ARBEIT

KONTAKTMECHANISMUS PRÜFEN

•Entfernen Sie alle Heftklammern oder Nägel aus

dem Magazin .

•Platzieren und drücken Sie den Abzug ( 1 ) auf ein

Stück Holz und drücken Sie den Abzug ( 3 ). Der Abzug und

der Abzug sollten sich frei bewegen können .

WARNUNG! Sie nicht verwenden einen Power - Tool

, wenn der Auslöser oder Trigger nicht können bewegen

sich frei .

•Legen Sie Heftklammern oder Nägel in das Magazin .

•Legen Sie den Akku in das Gerät ein .

•Platzieren und drücken Sie den Abzug ( 1 ) auf

das Werkstück, ohne den Abzug ( 3 ) zu drücken -

das Gerät sollte nicht funktionieren .

•Lassen Sie den Druck auf den Abzug ( 1 ) ab

(der Abzug sollte automatisch in seine ursprüngliche Position

zurückkehren ).

•Drücken Sie den Auslöser ( 3 ) -

das Gerät sollte nicht funktionieren ( Abb. A ).

WARNUNG! Wenn die Vorrichtung verhält

sich anders als beschrieben oben ,

nicht verpflichten Arbeit und sendet es zu einem autorisie

rten Service - Center für die Reparatur .

STICHE ODER NÄGEL IN DAS MAGAZIN EINFÜGEN

WARNUNG! Die Anzahl der Heftklammern oder Nägel links

im Magazin kann sein lesen unter

Verwendung der Vorschaufenster (8). Wenn das Magazin

hat genügend Heftklammer / Nägel , das Vorschau

- Fenster ist transparent. Wenn die Anzahl der Heftklamme

rn / Nägel ist klein oder fehlen, die Vorschau

- Fenster werden werden behindert in rot.

•Entfernen Sie die Batterie aus dem Leistungswerkzeug .

•Drücken der Verriegelungshebel ( 11 ) und Schieber aus

der Magazinabdeckung ( 10 ) ( Abb. B, C ).

•Ort Krampen / Nägel auf dem Magazinkanal Pfad ( Fig.

D , E ).

WARNUNG! Stellen

Sie sicher, dass die Anschlüsse sind positioniert richtig :

Die Heftklammern sind angeordnet auf

der profilierten Seite der Schiene , die

Klammerkrone befindet sich im oberen Teil

des Magazins (Die Beine sind Zeige weg von dem Körper

des Kraftwerkzeug ) (Fig. D) .

Die Nägel sind , platziert auf der profilierten Seite der Schiene ,

mit den Punkten der Nägel zeigen nach unten (Fig. E) .

•Schließen

der Magazinabdeckung ( 10 ), bis der Verriegelungshebel ( 11

) klickt .

•Schließen Sie die Batterie an die Macht Werkzeug .

WARNUNG! Stellen

Sie keine Befestigungselemente von unterschiedlichen Lä

ngen . Nicht setzen Klammern und Nägel gemischt zusam

men .

WARNUNG! Überprüfen

Sie, dass die Heftklammern / Nägel sind richtig platziert in

dem Magazin .

ARBEITEN / EINSTELLUNGEN

AN AUS

WARNUNG! Stellen Sie

sicher, dass die Batterie ist voll aufgeladen, bevor Start Ar

beit . Der Hefter ist ausgestattet mit

einem beweglichen Auslöser zu verhindern

ein versehentliches Starten . Durch Drücken

des Auslösers auf dem Material und Drücken den Auslöser

- Taste wird löst die Klammer / Nagel .

BELEUCHTUNG

Jedes Mal der Lichtschalterknopf ( 4 ) wird gedrückt , zwei LE

Ds ( 8 ) angeordnet auf beiden Seiten des Hefters beleuchten

den Arbeitsplatz .

Die LEDs ( 8 ) auch Licht nach oben nach dem

Pressen Trigger ( 3 ) unabhängig von

den Beleuchtungsschalter ( 4 ) (Fig. F) .

Heften von Nägeln oder Nägeln

Der Hefter ist angepasst

, um Arbeiten in zwei Betriebsarten single: Hämmern und Kont

akt Hämmern .

Einzel Hammer - Modus ist ausgelegt für präzise Hammer .

Einzelhammer- Modus :

•Stellen Sie den Modus - Schalter ( 5 ) auf die linke

Seite (Einzelschussposition ) für einzelnes Heft / Nägel ( Abb.

G ) .

•Ruhen Sie sich aus und drücken

Sie den Abzug ( 1 ) gegen das Werkstück , um einen Winkel

von 90 ° zu bilden .

•Drücken Sie den Auslöser ( 3 ), um die Heftklammer oder

den Nagel abzufeuern ( Abb. H ) .

•Lassen Sie den Auslöser ( 3 ) und den Auslöser ( 1 ) los .

Kontakt- Stick- Modus :

•Stellen Sie den Modus - Schalter ( 5 ) auf

die rechte ( Kontakt Schussposition ) fahren in Klammern / Nä

gel ( Abb. G ) .

•Drücken und halten Sie den Auslöser ( 3 ).

•Drücken Sie

den Abzug ( 1 ) gegen das Werkstück , um einen Nagel oder

eine Heftklammer zu schießen ( Abb. I ) .

•Halten des Abzug ( 3 ) gedrückt wird , lösen die Druck auf

den Auslöser , bewegen sich die Hefteinrichtung zu einer

anderen Position und drücken den Auslöser ( 1 ) wieder fahren

andere Nagel oder Klammer. Der Betrieb kann werden wieder

holt viele Male ohne mit drücken den Auslöser jedes Mal . Den

ken Sie daran , zu lösen , den Druck auf

dem Auslöser jedes Mal der Klammer wird angetrieben in

( 1 ).

EINSTELLEN DER TIEFE VON STAPLES / NAILS

Der Tiefeneinstellungsknopf ( 2 ) trägt zum Schutz der Arbeitsfl

äche und ermöglicht die richtige Einstellung der Klammer

/ nail Antriebstiefe ( Abb. J ) .

- Drehen des Tiefeneinstellungsknopf ( 2 )

in Richtung der Markierung erhöht die Klammer

/ Nagelantriebstiefe

-durch Drehen des Tiefeneinstellungsknopf ( 2 )

in Richtung der Markierung ,die,Klammer/ Nagelantriebstiefe w

ird reduziert.

WARNUNG KONTROLLE

Eine Warnanzeige (LED) ( 6 ) zeigt an Unregelmäßigkeiten in

der Arbeit des Hefter ( Abb K. ) :

•LED pulsiert rot - Klammer oder Nagel verklemmt

•LED ist stetig rot - Batterie ist niedrig .

•LED pulsiert grün - Gerät überhitzt .

•LED ist stetig grün - keine Klammern / Nägel im Magazin .

ENTFERNEN EINES GEKLAMMTEN NAGELS ODER VON

STAPELN

Achtung ! Entfernen Sie die gestauten Nagel / heftet

, bevor mit dem Gerät . Andernfalls , es kann beschädigt d

en Hefter Mechanismus .

•Entfernen Sie den Akku aus dem Gerät .

•Öffnen Sie das Magazin und entfernen

Sie alle Heftklammern / Nägel ( Abb. L ).

•Lösen der Schrauben der Dreschflegel Abdeckung ( 13 ) ( oh

ne Entfernen es ) mit dem mitgelieferten hex Schlüssel ( fig.

M ).

•Entfernen der gestaute nail / Klammer

und zieht die losen Schrauben der Dreschflegel Abdeckung ( 1

3 ) ( Abb. N ).

GRIFF

Der Hefter hat einen praktischen Griff( 12 ), die ist verwendet z

um Aufhängen auf,dem Montageband , wenn Arbeiten an Höh

e .

WARTUNG UND WARTUNG

WARNUNG! Entfernen der Batterie aus dem Gerät vor

der Durchführung keine Installation , Einstellung , Reparat

ur- oder Wartungsvorgänge .

WARTUNG UND LAGERUNG

•Nach jedem Gebrauch , wischen die äußere Hülle mit

einem Tuch .

•Sie nicht verwenden

, keine Reinigungsmittel oder Lösungsmittel

, wie sie können beschädigt werden die Kunststoffteile .

•Stellen Sie sicher , dass kein Wasser bekommt in das Gerät .

•Nur die Wartungsprozeduren beschrieben in diesem Handbu

ch können werden durchgeführt an dem Gerät . Alle anderen A

ktivitäten kann nur werden , erfolgt durch

aus einem autorisierten Service - Center .

•Sie nicht machen keine Änderungen an der Konstruktion

des Gerätes .

•Wenn nicht in Gebrauch ,

die Hefter sollen werden gespeichert sauber , in

einem trockenen Ort außerhalb der Reichweite von Kindern .

•Das Gerät sollte werden gespeichert mit

der Batterie entfernt .

•Alle Mängel sollten werden entfernt von

der Hersteller autorisierten Service - Abteilung .

TECHNISCHE SPEZIFIKATIONEN

BEWERTETE DATEN

Hefter 58G081

Parameter

Wert

Batteriespannung

18 V DC

Maximale Anzahl von Operationen pro Minut

100

Durchschnittliche Anzahl von Operationen pr

o Minute

Maximale Nagellänge

50 mm

Maximale Stapellänge

40 mm

Maximale Magazin Kapazität ( Heftklammern

/ Nägel )

100

Schutzklasse

III

Gewicht ( ohne Batterien )

2,7 kg

Jahr der Produktion

58G081 bedeutet sowohl Maschinentyp und Maschinendefinit

ion

LÄRM- UND VIBRATIONSDATEN

Schalldruckpegel

L PA = 79,9 dB (A) K = 3 dB (A)

Schallleistungspegel

L WA = 90,9 dB (A) K = 3dB (A)

Beschleunigungswert

a h = 1,39 m / s 2 K = 1,5 m / s 2

Informationen zu Geräuschen und Vibrationen

Der Pegel des Rausch emittiert durch

die Vorrichtung wird beschrieben die:

durch Schalldruckpegel Lp A und

der Schallleistungspegel Lw A ( wo K ist die Messunsicherheit ).

Vibration emittiert durch

die Vorrichtung wird beschrieben durch

den Wert der Schwingungsbeschleunigung a h ( wobei K ist die

Messunsicherheit ).

Der Pegel des ausgesendeten Schalldruck Lp A ,

der Schallleistungspegel Lw A und

der Wert der Schwingungsbeschleunigung a hgegeben in diese

m Handbuch wurden gemessen in Übereinstimmung mit

der EN 60745-1:

2012. Der angegebene Schwingungspegel a h kann werden ver

wendet , um zu vergleichen , Geräte

und zunächst beurteilen Vibrationsexposition .

Der gegebene Schwingungspegel ist repräsentativ nur für

die grundlegenden Anwendungen der Vorrichtung . Wenn das

Gerät wird verwendet für andere Anwendungen oder mit ander

en Arbeitswerkzeugen , die Schwingungsebene kann geändert

werden . Höheres Schwingungsniveau wird werden beeinträch

tigt durch

eine unzureichende oder zu seltener Wartung des Gerätes . Di

e oben

genannten Ursachen können verursachen erhöhte Schwingun

gsexposition während der gesamten Arbeitsperiode.

Um genau

zu schätzen Schwingungsexposition , betrachtet die Perio

den

, wenn das Gerät ist eingeschaltet ausgeschaltet oder wen

n es wird gedreht auf

, aber wird nicht verwendet . Nach sorgfältiger Schätzung

von allen Faktoren ,

die Gesamtvibrationsexposition kann viel sein niedriger .

Zum Schutz der Benutzer vor den Auswirkungen von Vibration

en , zusätzlichen Sicherheitsmaßnahmen sollten werden einge

führt , so :als zyklische Wartung der Vorrichtung und Arbeitswe

rkzeuge , Schutz der rechten Hand Temperatur und

die richtige Organisation der Arbeit .

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den

Hausmüll, sondern einer umweltgerechten

Wiederverwertung zuführen. Fragen Sie den Vertreiber

oder lokale Verwaltung nach Informationen über die

Entsorgung. Elektro- und Elektronik-Altgeräte enthalten

Substanzen, die für die Umwelt nicht neutral sind. Das

der Wiederverwertung nicht zugeführte Gerät stellt eine

potentielle Gefahr für die Umwelt und Gesundheit der

Menschen dar.

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka

komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend:

„Grupa Topex”) teilt mit, dass alle Urheberrechte auf den Inhalt der

vorliegenden Betriebsanleitung (nachfolgend: „Betriebsanleitung”), darunter

u. a. derer Text, Bilder, Schemata, Zeichnungen, sowie Anordnung,

ausschließlich Grupa Topex angehören und laut Gesetz über das

Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBl. 2006 Nr. 90

Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das

Kopieren, Verarbeiten, Veröffentlichen sowie Modifizieren der gesamten

Betriebsanleitung bzw. derer Einzelelemente für kommerzielle Zwecke ohne

Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann

zivil- und strafrechtlich verfolgt werden.

ПЕРЕВОД ОРИГИНАЛЬНОЙ ИНСТРУКЦИИ

АККУМУЛЯТОРНЫЙ СТЕПЛЕР

58G081

ВНИМАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ

ОБОРУДОВАНИЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ

РУКОВОДСТВО ИСОХРАНИТЕ ДАННОЕ ДЛЯ

ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ОСОБЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

Защитные предупреждения для степлера

•Всегда предполагайте, что винструменте есть скобы

или другие крепежные детали. Неосторожное обращение

от степлера может привести внеожиданному стрельбы из

застежек итравмы.

•Не направляйте инструмент на себя или кого-либо

поблизости. Неожиданный запуск вустройстве будет

приводить вкрепежном запуске, врезультате чего травмы.

•Не запускайте инструмент, пока она не будет нажата

против кзаготовке. Если инструмент находится не в

контакте собрабатываемой деталью, то застежка может

быть отражена от цели.

•Отключите винструмент от мощности источника,

когда эти крепежные замки винструменте. При удалении

сзастрявшой застежкой, то устройство запуск может быть

случайно активируется, если устройство будет подключено.

•Не используйте это устройство для фиксации

электрических проводов. Это является не предназначено

для крепления электрических проводов иможет привести к

повреждению визоляции от электрических проводов, таким

образом, врезультате чего электрического шока или

пожарной опасности.

ПРЕДУПРЕЖДЕНИЕ! Устройство будет использоваться

для крытой работы.

Несмотря на использование вболее безопасной

конструкции по конструкции, использование в

защитных мер идополнительных защитных мер, то

есть всегда остаточный риск от травм во время

работы.

Объяснение из пиктограмм используется

1. Внимание ! Соблюдайте особые меры

предосторожности

2. ВНИМАНИЕ! Прочтите инструкцию по эксплуатации.

3. Наденьте защитные перчатки.

4. Использование персонального защитного оборудования

(защитные очки, наушники защитные)

5. Используйте защитную одежду.

6. Удалите на батарею из устройства, прежде чем

выполнять какие - либо регулировки или очистки операций.

7. Keep дети далеко от инструментов

8. Защита в устройство против влаги

СТРОИТЕЛЬСТВО И ПРИМЕНЕНИЕ

Батареи степлер является ручной тип устройства. Привод

является двигателем постоянного тока. Этот тип из

силового инструмента будет предназначена для крепления

картона, изоляционные материалы, ткани, фольги, кожи и

аналогичных материалов для деревянных поверхностей

или древесных материалов материалов с скобами или

гвоздями.

Степлер будет предназначен для любительского

использования только.

ПРЕДУПРЕЖДЕНИЕ! Сшивателя является не

предназначен для крепления электрических проводов.

Не используйте в устройство для целей иных, чем те,

для которых она была предназначена.

ОПИСАНИЕ ГРАФИЧЕСКИХ ВЕБ-САЙТОВ

Нумерация ниже относится к устройству компонентам,

показанным на графических страницах в этом руководстве.

1. Триггер

2. Ручка регулировки глубины.

3. Слить

4. Кнопка освещения

5. Переключатель молоткового режима.

6. Предупреждающий индикатор

7. Журнал

8. Освещение (светодиоды)

9. Просмотр панели

10. Обложка журнала

11. Рычаг блокировки

12. Ручка

13. Крышка битера

* Там может быть различие между с рисунком и продуктом.

ОБОРУДОВАНИЕ И АКСЕССУАРЫ

1. Ключ шестигранный - 1 шт.

ПОДГОТОВКА К РАБОТЕ

ПРОВЕРКА КОНТАКТНОГО МЕХАНИЗМА

•Удалите из магазина все скобы или гвозди.

•Место и нажмите на спусковой крючок (1) на кусок

дерева и выдавить на спусковой крючок (3). Триггер и

триггер должен двигаться свободно.

ПРЕДУПРЕЖДЕНИЕ! Не использовать в силовой

инструмент, если триггер или триггер не может

двигаться свободно.

•Поместите в журнал скобы или гвозди.

•Вставьте батарею в в устройстве.

•Установить и нажать на спусковой крючок (1) на

заготовке, не нажимая на спусковой крючок (3) -

устройство не должно работать.

•Отпустите на давление на спусковой крючок (1) (далее

триггер должен автоматически вернуться к своей

первоначальной позиции).

•Нажать на спусковой крючок (3) - прибор не должен

работать (рис. А).

ПРЕДУПРЕЖДЕНИЕ! Если в устройство ведет себя

иначе, чем описано выше, не предпринимать работу и

отправить его в качестве авторизованного сервисного

центра для ремонта.

ВСТАВЬТЕ СТРОЧКИ ИЛИ ГВОЗДИ В ЖУРНАЛ

ПРЕДУПРЕЖДЕНИЕ! Число из скоб или гвоздей,

оставшихся в журнале может быть прочитать,

используя в предварительном просмотре окно (8). Если

журнал имеет достаточно скрепок / ногти, то

предварительный просмотр окно является

прозрачным. Если число из скоб / гвоздей является

небольшим или отсутствуют, то предварительное окно

будет быть затруднено в красном цвете.

•Снимите с аккумулятором от питания инструмента.

•Нажмите фиксатор рычага (11) и слайд из в журнале

крышки (10) (рис. В, С).

•Место скрепки / гвозди на журнал канала пути (рис. D, Е).

ПРЕДУПРЕЖДЕНИЕ! Убедитесь, убедитесь, что

разъемы имеют расположены правильно :

В скобках будут размещены на профилированном стороны

от рельса, основной продукт корона является расположена

в верхней части журнала (то ноги будут указывать в стороне

от корпуса силового инструмента) (рис. D).

Эти ногти будут размещены на профилированной стороны

от рельса, с точками этих гвоздей, указывающими вниз

(рис. E).

•Закройте крышку магазина (10) до щелчка фиксирующего

рычага (11).

•Заново на батарею к мощности инструмента.

ПРЕДУПРЕЖДЕНИЕ! Не устанавливайте крепеж из

различных длин. Не поставить скобы и гвозди

смешиваются друг с другом.

ПРЕДУПРЕЖДЕНИЕ! Проверьте, что на скобы / гвозди

будут правильно размещены в журнале.

РАБОТА / НАСТРОЙКИ

ВКЛ ВЫКЛ

ПРЕДУПРЕЖДЕНИЕ! Убедитесь, убедитесь батарея

будет полностью заряжена перед тем началом работы.

Сшивателя является оборудован с подвижным

триггером для предотвращения случайного запуска.

При нажатии на спусковой крючок на материале и

нажав на спусковой кнопки будет выпускать сшивателя

/ гвоздь.

ОСВЕЩЕНИЕ

Каждый раз свет переключатель кнопка (4) будет нажата,

два светодиода (8), расположенные на обеих сторонах в

степлером освещения на рабочем месте.

Эти светодиоды (8) также освещают вверх после того, как

нажатием на спусковой крючок (3), независимо от

освещения переключателя (4) (рис. F).

СШИВАНИЕ НОГТЕЙ ИЛИ ГВОЗДЕЙ

Степлер будет приспособлен для работы в двух режимах :

разовая ковка и контактной ковке.

Одноместный молоток режим будет предназначен для

точной ковки.

Режим одиночного молота :

•Установите переключатель режима (5) влево (положение

одиночного обжига) для одиночного сшивания скобами /

гвоздями (рис. G).

•Остальные и нажать на курок (1) в отношении к

обрабатываемой детали, чтобы сформировать 90 ° угол.

•Нажмите на спусковой крючок (3), чтобы выстрелить

скобкой или гвоздем (рис. H).

•Выпуск на спусковой крючок (3) и спусковой механизм (1).

Режим контактного стика :

•Установите режим переключатель (5) на право (Контакт

обжиг положение), чтобы ездить в скрепок / гвозди (рис. G).

•Нажмите и удерживайте на спусковой крючок (3).

•Нажмите на спусковой крючок (1) от к заготовке, чтобы

стрелять в гвоздь или скрепками (рис. I).

•Держа на спусковой крючок (3) нажатой, отпустить на

давление на спусковой крючок, переместить в степлером на

другую позицию и нажать на спусковой крючок (1) снова,

чтобы управлять другой гвоздь или скрепку. Операция

может быть повторена много раз, не имея, чтобы нажимать

курок каждый раз. Помните, чтобы выпустить на давление

на курке каждый раз, основной продукт является

приводимым в (1).

РЕГУЛИРОВКА ГЛУБИНЫ СКРЕПК / ГВОЗДЕЙ

Глубина регулировки ручки (2) помогает, чтобы защитить на

рабочую поверхность и позволяет на правильную установку

из штапельного / ногтей вождения глубины (рис. J).

- поворот на глубину регулировке ручки (2) по направлению

к отметке увеличивает сшиватель /ногти вождение

глубины.

- путем поворота на глубину регулировке ручки (2) по

направлению к отметке , основной продукт / ногти

вождения глубины будет уменьшены.

ПРЕДУПРЕЖДЕНИЕ КОНТРОЛЬ

Предупреждающий индикатор (СИД) (6) указует на

неровность в работе на сшивателе (рис K.) :

•LED пульсирует красный - скрепку или гвоздь

застрявший

•LED является устойчивым красным - батарея

является низкой.

•Светодиод мигает зеленым светом - перегрев

устройства.

•LED является устойчивым зеленый - нет скрепок /

ногти в журнале.

УДАЛЕНИЕ ЗАЖИМНОГО ГВОЗДА ИЛИ СКРЕБКИ

ВНИМАНИЕ ! Удалите с застрявшим гвоздем / сшивание

Перед использования в устройстве. В противном

случае, это может привести к повреждению в

сшивателя механизма.

•Удалите на батарею из устройства.

•Откройте магазин и удалите все скобы / гвозди (рис. L).

•Ослабьте те винты на цепе крышки (13) (без удаления

его) с помощью прилагаемого шестигранного ключа (рис.

М).

•Удалить с застрявшими ногтями / скобу и затянуть на

свободные винты на цепе крышки (13) (рис. N).

РУЧКА

Сшивателя имеет более практическую ручку (12), который

будет использоваться для подвешивания на монтажной

ленте при работе на высоте.

ОБСЛУЖИВАНИЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ! Удалите на батарею из устройства,

прежде чем выполнять какие - либо установки,

регулировки, ремонта или технического обслуживания

операций.

ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

•После каждого использования, протрите на внешний

корпус с тканью.

•Не используйте любые чистящие агенты или

растворители, как они могут повредить пластмассовые

детали.

•Убедитесь, убедитесь, что нет воды не попадает в в

устройство.

•Только на обслуживание процедура, описанная в данном

руководстве, может быть проведена вне на на устройстве.

Все другие виды деятельности могут только быть

проведены путем в уполномоченном сервис - центр.

•Не вносите никаких изменений в конструкцию устройства.

•Когда не в использовании, то степлер должен быть

сохранен в чистоте, в сухом месте, вне досягаемости от

детей.

•Устройство должно быть сохранено с батареей удалено.

Все дефекты должны быть удалены с помощью этого

производителя уполномоченного сервисного отдела.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РЕЙТИНГОВЫЕ ДАННЫЕ

Степлер 58G081

Параметр

Значение

Напряжение аккумуляторной

батареи

18 Впостоянного

тока

Максимальное число от операций в

минуту

100

Среднее число от операций в

минуту

Максимальная длина гвоздя

50 мм

Максимальная длина скобки

40 мм

Максимальная емкость магазина

(скобы / гвозди)

100

Класс защиты

III

Вес (без батарей)

2,7 кг

Год от производства

58G081 означает как машина типа имашины

определение

ШУМ И ВИБРАЦИОННЫЕ ДАННЫЕ

Уровень звукового давления

L PA = 79,9 дБ (A) K =

3 дБ (A)

Уровень звуковой мощности

L WA = 90,9 дБ (A) K =

3 дБ (A)

Значение ускорения

a h = 1,39 м / с 2 K =

1,5 м / с 2

Информация о шуме ивибрации

Уровень от шума, излучаемого спомощью устройства будет

описано спомощью: на звук давления уровня Лп A и

звуковой мощности уровня Lw A (где K представляет

измерение неопределенности). Вибрация, излучаемая с

помощью устройства будет описана спомощью значения от

вибрации ускорения ч(где K представляет измерение

неопределенность).

Уровень из излучаемых звукового давления Lp А,то

звуковая мощность Уровень Lw изначение от вибрации

ускорения чприведено вданном руководстве были

измерены всоответствии сEN 60745-1: 2012 указана

вибрацией уровня чможет быть использована, чтобы

сравнить устройств идля первоначальной оценки

воздействия вибрации.

Приведены вибрации уровня является представителем

только для основных применений этого устройства. Если

устройство будет использоваться для других приложений

или сдругими рабочими инструментами, то вибрация

уровень может измениться. Более высокие вибрации

уровни будут быть затронуты при недостаточном или

слишком редком обслуживания вустройстве. Вуказанные

выше причины могут вызвать увеличена вибрации

экспозиции втечение от всего рабочего периода.

Для того, чтобы точно оценить вибрации экспозиции,

рассмотрят те периоды, когда устройство будет

превратило выключено или когда он будет

повернулись на, но это не используется. После

тщательной оценки из всех факторов, то общая

вибрация воздействие может быть значительно ниже.

Для защиты на пользователе от тех эффектов от вибрации,

дополнительные защитные меры должны быть введены,

например, как: циклическое техническим обслуживание из

устройств ирабочих инструментов, защиты от правой руки

температуры иправильная организация вработе.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Электроприборы не следует выбрасывать вместе с

домашними отходами. Их следует передать в

специальный пункт утилизации. Информацию на

тему утилизации может предоставить продавец

изделия или местные власти. Электронное и

электрическое оборудование, отработавшее свой

срок эксплуатации, содержит опасные для

окружающей среды вещества. Неутилизированное

оборудование представляет потенциальную угрозу

для окружающей среды и здоровья людей.

* Оставляем за собой право вводить изменения.

Компания „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka

komandytowa, расположенная в Варшаве по адресу: ul. Pograniczna 2/4

(далее „Grupa Topex”) сообщает, что все авторские права на содержание

настоящей инструкции (далее „Инструкция”), в т.ч. текст, фотографии,

схемы, рисунки и чертежи, а также компоновка, принадлежат

исключительно компании Grupa Topex и защищены законом от 4 февраля

1994 года об авторском праве и смежных правах (Вестник

законодательных актов РП № 90 поз. 631 с послед. изм). Копирование,

воспроизведение, публикация, изменение элементов инструкции без

письменного согласия компании Grupa Topex строго запрещено и может

повлечь за собой гражданскую и уголовную ответственность.Информация

о дате изготовления указана в серийном номере, который находится на

изделии.

Информация о дате изготовления указана в

серийном номере, который находится на изделии

Порядок расшифровки информации

2ХХХYYG*****

где

2ХХХ – год изготовления,

YY –месяц изготовления

G- код торговой марки (первая буква)

***** - порядковый номер изделия

Изготовлено в КНР для GRUPA TOPEX Sp. z o.o. Sp. k., ul.

Pograniczna 2/4, 02-285 Warszawa, Польша

ПЕРЕКЛАД ОРИГІНАЛЬНИХ ІНСТРУКЦІЙ

БАТЕРЕЙНИЙ СТАПЛЕР

58G081

УВАГА: ДО ВИКОРИСТАННЯ ОБЛАДНАННЯ, ЗАБУДУЙТЕ

ПРОСТО ПРОЧИТАЙТЕ ЦЕ РУКОВОДСТВО ТА

ЗАБЕЗПЕЧУЙТЕ ЦЕ ДЛЯ ДАЛЬНЕГО ВИКОРИСТАННЯ.

СПЕЦИФІЧНІ РЕГЛАМЕНТИ БЕЗПЕКИ

Попередження щодо безпеки степлера

•Завжди припустити, що інструмент містить скріпки аб

оінші кріпильні

деталі . Необережне поводження від степлера може приве

сти внесподіваному стрільби ззастібок ітравми .

•Не

вказуйте інструмент на себе чи когось поблизу . Неспо

діваний запуск впристрої буде приводити вкріпильному за

пуску , в результаті чого травми .

•Не заводьте інструмент , поки вона НЕ

буде натиснута проти до заготівлі . Якщо інструмент зна

ходиться не в контакті зоброблюваної деталлю ,

то застібка може бути відображена від мети.

•Вимкніть вінструмент від потужності джерела, коли

ці кріпильні замки вінструменті . При видаленні ззастря

гзастібкою ,то пристрій запуск може бути випадково активу

ється , якщо пристрій буде підключено .

•Не використовуйте цей пристрій для фіксації електри

чних проводів . Це єНЕ призначене для кріплення електр

ичних проводів іможе привести

до пошкодження візоляції від електричних проводів , таки

м чином , в результаті

чого електричного шоку або пожежної небезпеки.

УВАГА! Пристрій буде використовуватися для критої р

оботи .

Незважаючи на використання в

більш безпечної конструкції по

конструкції, використання взахисних заходів ідодатко

вих захисних заходів , то єзавжди залишковий ризик в

ід травм під час роботи .

Пояснення зпіктограм використовується

1. Увага ! Вживайте спеціальних заходів обережності

2. ПОПЕРЕДЖЕННЯ Прочитайте інструкцію

по експлуатації

3. Одягніть захисні рукавички

4. Використання персонального захисного обладнання ( за

хисні окуляри , навушники захисні )

5. Використовуйте захисний одяг

6. Видаліть на батарею зпристрою , перш

ніж виконувати будь

- яких регулювання або очищення операцій .

7. Тримайте дітей подалі від інструментів

8. Захист впристрій проти вологи

БУДІВЕЛЬ І ЗАСТОСУВАННЯ

Батареї степлер єручний тип пристрою . Привід єдвигуно

м постійного

струму. Цей тип зсилового інструменту буде призначена д

ля кріплення картону , ізоляційні матеріали , тканини , фол

ьги , шкіри та аналогічних матеріалів

для дерев'яних поверхонь або деревних

матеріалів матеріалів з скобами або цвяхами .

Степлер буде призначений для аматорського використанн

ятільки .

УВАГА! Зшивача єНЕ призначений для кріплення елек

тричних проводів . Чи

не використовуйте впристрій для цілей інших

, ніж ті, для яких вона була призначена .

ОПИС ГРАФІЧНИХ САЙТІВ

Нумерація нижче відноситься до пристрою компонентів, по

казаним на графічних сторінках вцьому керівництві.

1. Тригер

2. Ручка регулювання глибини

3. Злив

4. Кнопка освітлення

5. Перемикач режиму молотка

6. Попереджувальний індикатор

7. Журнал

8. Освітлення ( світлодіоди )

9. Перегляд панелі

10. Обкладинка журналу

11. Важіль блокування

12. Ручка

13. Обкладинка збивача

* Там може бути відмінність між змалюнком іпродуктом .

ОБЛАДНАННЯ ТА АКСЕСУАРИ

1. Шестнадцятковий ключ - 1 ст

ПІДГОТОВКА ДО РОБОТИ

ПЕРЕВІРКА МЕХАНІЗМУ КОНТАКТУ

•Видаліть зжурналу всі скоби або цвяхи .

•Місце і натисніть на спусковий гачок ( 1 ) на

шматок дерева івидавити на спусковий

гачок ( 3 ). Тригер ітригер повинен рухатися вільно .

УВАГА! Чи

не використовувати всиловий інструмент, якщо триге

рабо тригер не може рухатися вільно .

•Покладіть скоби або цвяхи вжурнал .

•Вставте батарею ввпристрої .

•Покладіть і натисніть на спусковий гачок ( 1 )

на заготовку, не натискаючи

на курок ( 3 )- пристрій не повинен працювати .

•Відпустіть на тиск на спусковий гачок ( 1 )

(далі тригер повинен автоматично повернутися

до своєї первісної позиції ).

•Натисніть курок ( 3 )- пристрій не повинен працювати ( ри

с. А ).

УВАГА! Якщо впристрій поводиться інакше

, ніж описано вище , чи

не робити роботу івідправити його вякості авторизов

аного сервісного центру для ремонту .

ВСТАВЛЯЙТЬСЯ СТИЛИ АБО НОТИ В МАГАЗИН

УВАГА! Число зскоб або цвяхів , що

залишилися вжурналі може бути прочитати

, використовуючи впопередньому

перегляді вікно (8). Якщо журнал має досить скріпок / н

ігті , то попередній

перегляд вікно єпрозорим. Якщо число зскоб / цвяхів

єневеликим або відсутні,

то попереднє вікно буде бути ускладнене в червоному

кольорі.

•Зніміть закумулятором від харчування інструменту .

•Натисніть фіксатор важеля ( 11 ) і слайд з

вжурналі кришки ( 10 ) ( рис. В, С ).

•Місце скріпки / цвяхи на журнал каналу шляху ( рис.

D , Е).

УВАГА! Переконайтеся, переконайтеся, що роз'єми ма

ють розташовані правильно :

Удужках будуть розміщені на профільованого боку від рей

ки , основний продукт

корона єрозташована вверхній частині журналу (то ноги б

удуть вказувати в стороні від

корпусу силового інструменту ) (рис. D) .

Ці нігті будуть розміщені на профилированной боку від рей

ки , з точками цих цвяхів , що вказують вниз (рис. E) .

•Закрийте кришку журналу ( 10 ), поки важіль блокування (

11 ) не натисне .

•Заново на батарею до потужності інструменту .

УВАГА! Не

встановлюйте кріплення зрізних довжин . Не ставте з

мішані між собою скоби іцвяхи .

УВАГА! Перевірте, що на скоби / цвяхи будуть правиль

но розміщені вжурналі .

РОБОТА / НАСТРОЙКИ

УВІМКНЕНО ВИМКНЕНО

УВАГА! Переконайтеся

, переконайтеся батарея буде повністю заряджена пер

ед тим початком роботи .

Зшивача єобладнаний зрухомим тригером для запобі

гання випадкового запуску . При натисканні

на спусковий гачок на матеріалі і натиснувши

на спусковий кнопки буде випускати зшивача

/ цвях .

ОСВІТЛЕННЯ

Кожен раз світло перемикач кнопка ( 4 ) буде натиснута , д

ва світлодіоди ( 8 ), розташовані на обох сторонах встепле

ром освітлення на робочомумісці .Ці світлодіоди ( 8 ) також

висвітлюють вгору після того,як натисненням на спусковий

гачок ( 3 ), незалежно від освітлення перемикача ( 4 ) (рис.

F) .

ПІДКЛЮЧЕННЯ Цвяхи або нігті

Степлер буде пристосований для роботи вдвох режимах :

разова кування іконтактної куванні .

Одномісний

молоток режим буде призначений для точної кування .

Режим одиночного молота :

•Встановіть перемикач режиму ( 5 ) вліво (одиночне полож

ення стрільби ) для одиночного зшивання / цвяхів ( рис.

G ) .

•Решта та натиснути на курок ( 1 )

ввідношенні до оброблюваної деталі , щоб сформувати 90

°кут .

•Натисніть на спусковий гачок ( 3 ),

щоб запустити скобу або цвях ( мал. Н ) .

•Випуск на спусковий гачок ( 3 ) і спусковий

механізм ( 1 ).

Режим контактної палички :

•Встановіть режим перемикач ( 5 )на право ( Контакт випа

лположення ), щоб їздити вскріпок / цвяхи ( рис.

G ) .

•Натисніть і утримуйте на спусковий гачок ( 3 ).

•Натисніть на спусковий

гачок ( 1 ) від до заготівлі, щоб стріляти вцвях або скріпкам

и( рис. I ) .

•Тримаючи на спусковий

гачок ( 3 ) ,утримуючи , відпустити на тиск на спусковий

гачок , перемістити встеплером на іншу позицію інатиснут

ина спусковий

гачок ( 1 ) знову, щоб управляти інший цвях або скріпку. Оп

ерація може бути повторена багато разів, НЕ маючи, щоб н

атискати курок кожен раз . Пам'ятайте, щоб випустити на т

иск на курку кожен раз , основний продукт єприводиться в

( 1 ).

РЕГУЛЮВАННЯ ГЛИБОСТІ ШТАТІВ / НІЛІВ

Глибина регулювання ручки ( 2 ) допомагає

, щоб захистити на робочу поверхню ідозволяє на правиль

ну установку з штапельного / нігтів водіння глибини ( рис.

J ) .

- поворот на глибину регулюванню ручки ( 2 )

по напрямку до позначки збільшує сшиватель

/ нігті водіння глибини.

- шляхом повороту на глибину регулюванню ручки ( 2 )

по напрямку до позначки , основний продукт

/ нігті водіння глибини буде зменшено.

ПОПЕРЕДЖЕННЯ КОНТРОЛЮ

Попереджувальний індикатор (СІД) ( 6 ) указует

на нерівність вроботі на сшиватели ( рис K. ) :

•LED пульсує червоний - скріпку або цвях застряг

•LED єстійким червоним - батарея єнизькою .

•Світлодіод пульсує зеленим - перегрів пристрою .

•LED єстійким зелений - немає скріпок / нігті вжурналі .

ВІДКЛЮЧЕННЯ ЗАГРАНЕНОГО НІГА АБО ШТАТИ

Попередження ! Видаліть ззастряглим цвяхом /

зшивання Перед використання впристрої . В іншому

випадку , це може привести

до пошкодження взшивача механізму .

•Видаліть на батарею зпристрою .

•Відкрийте журнал івидаліть усі скоби / цвяхи ( рис. L ).

•Відпустіть ті гвинти на Ціпі кришки ( 13 ) ( без видалення

його ) з допомогою доданого шестигранного ключа ( рис.

М).

•Видалити ззастряглими нігтями / скобу

ізатягнути на вільні гвинти на Ціпі кришки ( 13 ) ( рис.

N ).

РУЧКА

Зшивача має більш практичну ручку

( 12 ), який буде використовуватися для підвішування на м

онтажній стрічці при роботі на висоті .

ОБСЛУГОВУВАННЯ І ОБСЛУГОВУВАННЯ

УВАГА! Видаліть на батарею зпристрою , перш

ніж виконувати будь- яких установки , регулювання , р

емонту або технічного обслуговування операцій .

ОБСЛУГОВУВАННЯ ТА ЗБЕРІГАННЯ

•Після кожного використання , протріть на зовнішній корпу

сзтканиною .

•Чи не використовуйте будь-які засоби для

чищення агенти або розчинники

, як вони можуть пошкодити пластмасові деталі .

•Переконайтеся , переконайтеся , що немає води не

влучає увпристрій .

•Тільки на обслуговування процедура, описана вданому к

ерівництві, може бути проведена поза на на пристрої . Всі і

нші види

діяльності можуть тільки бути проведені шляхом вуповнов

аженому сервіс - центр .

•Не вносити жодних змін у конструкцію пристрою .

•Коли не в використанні ,

то степлер повинен бути збережений в чистоті ,

всухому місці, поза досяжності від дітей .

•Пристрій має бути збережено збатареєю видалено .

Всі дефекти повинні бути видалені з допомогою

цього виробника уповноваженого сервісного відділу .

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ОЦІНЕНІ ДАНІ

Степлер 58G081

Параметр

Значення

Напруга акумулятора

18 В

постійного

струму

Максимальна кількість від операцій вхвилину

100

Середнє число від операцій вхвилину

Максимальна довжина нігтя

50 мм

Максимальна довжина штапеля

40 мм

Максимальна ємність журналу ( скоби / цвяхи )

100

Клас захисту

ІІІ

Вага ( без батарей )

2,7 кг

Рік від виробництва

58G081 означає як машина типу імашини визначення

ДАНІ ШУМУ ТА ВІБРАЦІЇ

Рівень звукового тиску

L PA = 79,9 дБ (A) K = 3dB

(A)

Рівень звукової потужності

L WA = 90,9 дБ (A) K = 3dB

(A)

Значення прискорення

a h = 1,39 м / с 2 K = 1,5 м /

с2

Інформація про шум івібрацію

Рівень від шуму , випромінюваного

здопомогою пристрою буде описано з допомогою:

на звук тиску рівня ЛП A ізвуковий потужності рівня Lw A ( д

еK представляє вимір невизначеності ). Вібрація , яку

випромінює з допомогою пристрою буде описана

здопомогою значення від вібрації прискорення ч( де K пре

дставляє вимір невизначеність ).

Рівень звипромінюваних звукового тиску Lp А,

то звукова потужність Рівень Lw ізначення від вібрації при

скорення чприведено вданому керівництві були виміряні в

відповідно зEN 60745-1 діє до:

2012 вказана вібрацією рівня чможе бути використана

, щоб порівняти пристрої та

для початкової оцінки впливу вібрації .

Наведено вібрації рівня єпредставником тільки для основн

их застосувань цього пристрою . Якщо пристрій буде викор

истовуватися для інших додатків або зіншими робочими ін

струментами , то вібрація рівень може змінитися . Більш

високі вібрації рівні будуть бути порушені при недостатньо

му або занадто рідкісному обслуговування впристрої . У

зазначені вище причини можуть викликати збільшена вібра

ції експозиції в протягом від усього робочого періоду.

Для того,

щоб точно оцінити вібрації експозиції , розглянуть ті пе

ріоди

, коли пристрій буде перетворило вимкнено або коли в

ін буде повернулись на

, але це НЕ використовується . Після ретельної оцінки

зусіх факторів , то загальна вібрація вплив може бути

значно нижче .

Для захисту на користувача від тих ефектів від вібрації , до

даткові захисні заходи повинні бути введені , наприклад

, як: циклічне технічним

обслуговування зпристроїв іробочих інструментів , захист

увід правої руки температури іправильна організація вро

боті .

ОХОРОНА СЕРЕДОВИЩА

Зужиті продукти, що працюють на електричному

живленні, не слід викидати разом з побутовими

відходами, а утилізовувати в спеціальних закладах.

Відомості про утилізацію можна отримати в продавця

продукції чи в органах місцевої адміністрації.

Відпрацьовані електричні та електронні прилади

містять речовини, що не є сприятливими для

природного середовища. Обладнання, що не

передається до переробки, може становити небезпеку

для середовища та здоров’я людини.

* Виробник залишає за собою право вносити зміни.

«Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka

komandytowa, з юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут

і далі згадуване як «Grupa Topex») сповіщає, що всі авторські права на

зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її

текст, розміщені світлини, схематичні рисунки, креслення, а також

розташування текстових і графічних елементів належать виключно до

Grupa Topex і застережені відповідно до Закону від 4 лютого 1994 року

«Про авторське право й споріднені права» (див. орган держдруку

Польщі «Dz. U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання,

переробка, публікація, переробка в комерційних цілях всієї Інструкції чи

окремих її елементів без письмового дозволу Grupa Topex суворо

заборонене. Недотримання до цієї вимоги тягне за собою цивільну та

карну відповідальність.

AZ EREDETI UTASÍTÁSOK fordítása

AKKUMULÁTOR

58G081

FIGYELMEZTETÉS: A KÉSZÜLÉK HASZNÁLATA ELŐTT

FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET, ÉS

Mentsd el ezeket további használat céljából.

KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK

Biztonsági figyelmeztetések a tűzőgépre

•Mindig feltételezzük ,hogy az eszköz tartalmaz kapcsokat

vagy más kötőeleme . Gondatlan kezelése a tűző is eredmé

nyezhet a váratlan égetés a kötőelemek és a kár .

•Ne irányítsa a szerszámot a magad vagy valaki a

közelben . Egy váratlan dob a készülék fogja eredményezni a

rögzítő elindítását , ami sérülést .

•Ne kezdje el

a szerszámot ,amíg meg nem szorította ellen a munkadara

bot . Ha az eszköz nem nem érintkező a munkadarabot ,

a rögzítő is lehet tükröződik a cél.

•Húzza ki az eszközt a hálózati forrásból ,

ha a rögzítő zár az eszköz . Amikor eltávolítja a beszorult rög

zítő , a készülék ravaszt lehet lehet véletlenül aktiválódik ,

ha az eszköz van csatlakoztatva .

•Ne használja ezt a készüléket , hogy rögzítse az

elektromos vezetékek . Ez a nem kívánt a rögzítő elektromos

vezetékek és esetleg kárt a szigetelés az elektromos vezeték

ek , így okozva elektromos áramütés vagy tűz veszélye.

FIGYELEM! A készülék az alkalmazott számára beltéri mu

nkát .

Annak

ellenére,hogy a használat a biztonságos építési tervezési,

a használat a védelmi intézkedések és a

további védelmi intézkedések , ott van mindig egy reziduál

is kockázatot a sérülés során a munka .

Magyarázat a piktogramok használt

1. Figyelem ! Vegye különleges óvintézkedések

2. FIGYELMEZTETÉS Olvassa el a használati útmutatót

3. Viseljen védő kesztyűt

4. Használjon személyi védő felszerelések ( biztonsági szemü

veg , fül védők )

5. Használjon védő ruházat

6. Mielőtt bármilyen beállítási vagy tisztítási műveletet elvégez

ne, vegye ki az akkumulátort a készülékből .

7. Tartsa távol a gyermekeket a szerszámoktól

8. Védje a készüléket a nedvességtől

ÉPÍTÉS ÉS ALKALMAZÁS

Az akkumulátor tűzőgép van egy

kézi típusú készülék . A hajtás az egyenáramú motor. Ez

a típusú a teljesítmény szerszám van szánt számára rögzítő k

arton , szigetelő anyag , szövet , fólia , bőr és hasonló anyago

k a fa felületekre , vagy fa-

alapú anyagok kapcsok vagy szögek .

A tűző van célja az amatőr használatra csak .

FIGYELEM! A tűző a nem tervezett a rögzítő elektromos ve

zetékek . Ne használja a készüléket a célra más ,

mint azok a melyek ez volt célja .

A GRAFIKAI WEBOLDALOK LEÍRÁSA

A számozás alábbi utal , hogy

a készülék komponensek látható a képe oldalak az ezen utasít

ás.

1. Trigger

2. Mélység beállító forgatógomb

3. Drain

4. Világítás gomb

5. Kalapács üzemmód kapcsoló

6. Figyelmeztető jelző

7. Magazin

8. Világítás ( LED-ek )

9. Előnézeti panel

10. Magazin borítója

11. Zár kar

12. Fogantyú

13. terelő fedél

* Ott lehet , hogy a különbségek között a rajz és a termék .

FELSZERELÉS ÉS TARTOZÉKOK

1. Hex gomb - 1 elem

MUNKÁK ELŐKÉSZÍTÉSE

A KAPCSOLATOS MECHANIZMUS ELLENŐRZÉSE

•Távolítsa el az összes kapcsot vagy szöget a magazinból .

•Hely és nyomja meg a ravaszt ( 1 ) egy darab fát ,

és nyomja a ravaszt ( 3 ). A ravaszt és

a ravaszt szabadon kell mozgatni .

FIGYELEM! Ne használjon olyan hálózati eszköz ,

ha a ravaszt , vagy ravaszt nem mozog szabadon .

•Helyezzen kapcsokat vagy szöget a magazinba .

•Helyezze be az akkumulátort a az eszközt .

•Helyezze és nyomja meg a kioldógombot ( 1 )

a munkadarabon anélkül, hogy megnyomná a kioldót ( 3 ) -

a készüléknek nem szabad működnie .

•Engedje a nyomás a ravaszt ( 1 )

(a ravaszt kell automatikusan visszatérjen az eredeti pozícióba

•Nyomja meg a ravaszt ( 3 ) -

a készüléknek nem szabad működnie (A ábra ).

FIGYELEM! Ha a készülék viselkedik másként ,

mint leírt fenti , nem vállalják a

munka és elküldi azt az egy engedélyezett szolgáltató köz

pont számára javításra .

Helyezze be az öltéseket vagy a körmöket a motorba

FIGYELEM! A szám a kapcsok vagy szögek elhagyta a ma

gazin is lehet olvasni a az előnézet ablakban (8). Ha a mag

azin van elég kapcsok / szögek ,

az előnézet ablakban az átlátszó. Ha a szám a kapcsok / sz

ögek is kicsi vagy hiányzik,

a megtekintett ablakban fog kell akadályozott piros.

•Vegye ki a akkumulátort a hálózati eszköz .

•Nyomja meg a reteszelő kart ( 11 ), és csúsztassa ki

a magazin fedelét ( 10 ) ( B., C. ábra ).

•Helyezze

a kapcsokat / szögeket a magazin csatorna útjára ( D , E ábra

FIGYELEM! Győződjön meg

róla, a csatlakozók vannak elhelyezve helyesen :

A kapcsok vannak elhelyezve a profilozott oldalán a vasúti , a

vágott korona van található a felső része

a magazin (a lábak vannak mutatva el a testből

a teljesítmény szerszám ) (ábra. D) .

A körmök vannak elhelyezve a profilozott oldalán a vasúti ,

a pont a körmök mutató lefelé (ábra. E) .

•Csukja be a magazin fedelét ( 10 ), amíg a

reteszelő kar ( 11 ) kattanással el nem kattan .

•Kösse vissza az akkumulátort a hálózati eszköz .

FIGYELEM! Ne

tegyen kötőelemeket a különböző hosszúságú . Ne tegye

kapcsok és szögek keverve össze .

FIGYELEM! Ellenőrizze, hogy a kapocsok / szögek helyese

n vannak- e helyezve a magazinban .

MUNKA / BEÁLLÍTÁSOK

BE KI

FIGYELEM! Győződjön meg

róla, az akkumulátor nem teljesen feltöltött előtt kezdődő

munka .

A tűzőgép van szerelve egy mozgatható ravaszt ,

hogy megakadályozza a véletlen kiindulási . Ha

megnyomja a ravaszt a tárgyi és megnyomja

a ravaszt gombot majd engedje a vágott / köröm .

VILÁGÍTÁS

Minden alkalommal a fény kapcsoló gomb ( 4 ) van nyomva , k

ét LED ( 8 ) található a két oldalán a tűző megvilágítja a munka

helyen .

A LED-ek ( 8 ) is világítani fel követően megnyomja

a ravaszt ( 3 ) függetlenül a világítás kapcsoló ( 4 ) (ábra.

F) .

NAPOK VAGY NAPOK CÍMZÉSE

A tűző van kialakítva, hogy a munka a két mód :

egységes kalapálás és kapcsolattartási kalapálás .

Egységes

kalapács üzemmód van kialakítva, a pontos kalapálás .

Egykalapácsos üzemmód :

•Állítsa az üzemmód kapcsolót ( 5 ) a bal

oldali (Single tüzelési pozíció )

egyszeri tűzés / körmök ( ábra.G ) .

•Pihenés és nyomja

meg a ravaszt ( 1 ) ellen, a munkadarab alkotnak egy 90 ° -

os szögben .

•Nyomja meg a ravaszt ( 3 ), hogy a tűz a

vágott vagy köröm ( ábra. H ) .

•Engedje a ravaszt ( 3 ) és a ravaszt ( 1 ).

Kapcsolat stick mód :

•Állítsa az üzemmód kapcsolót ( 5 )

a jobb ( Kapcsolat tüzelési pozíció ),

hogy vezessen be kapcsok / szögek ( ábra. G ) .

•Tartsa nyomva a kioldógombot ( 3 ).

•Nyomja meg a ravaszt ( 1 ) ellen a munkadarabot ,

hogy lőni a köröm vagy vágott ( ábra. I ) .

•Tartása a ravaszt ( 3 ) nyomva , engedje a nyomást a ravasz

t , mozgassa a tűzőgép , hogy egy másik pozícióba ,

és nyomja meg a ravaszt ( 1 ) ismét a meghajtó egy

másik köröm vagy vágott. A művelet is lehet ismételni számos

alkalommal anélkül ,

amelyek az nyomja a ravaszt minden alkalommal . Ne

feledje, hogy engedje

el a nyomást a ravaszt minden alkalommal a

vágott kerül hajtott a ( 1 ).

A TŰZŐK / NAPOK Mélységének beállítása

A mélység beállító forgatógomb ( 2 ) segít ,hogy megvédje a m

unka felületre ,és lehetővé teszi,hogy a helyes beállítást a

vágott/ köröm vezetési mélység ( ábra. J ) .

- fordult a mélység beállító gombot ( 2 ) felé a jel növeli a

vágott / köröm vezetési mélységet .

- által elforgatásával a mélység beállító gombot ( 2 ) felé a jel ,

a vágott / köröm vezetési mélysége van csökken.

FIGYELMEZTETÉS KEZELÉS

A figyelmeztető jelzés (LED)( 6 ) jelzi a

szabálytalanságok a munkát a tűző ( ábra. K ) :

•LED pulsates piros - vágott vagy köröm elakadt

•LED jelentése folyamatosan piros - akkumulátor van alacs

ony.

•LED lüktet zöld - készülék túlmelegedését .

•LED van folyamatos zöld -

nincs kapcsok / szögek a magazin .

A CSENGES NŐ vagy a kapcsok eltávolítása

Figyelem ! Az eszköz használata előtt távolítsa

el az elakadt szöget / tűzőkapocsot . Ellenkező

esetben , akkor lehet, károsíthatja a tűző mechanizmus .

•Vegye ki az akkumulátort a készülékből .

•Nyissa ki a magazinot, és távolítsa el

az összes kapcsot / szöget ( L ábra ).

•Lazítsa a csavarokat a cséphadaró fedél ( 13 ) ( nélkül eltávo

lítja azt ) a mellékelt hatszögletű kulcsot ( ábra. M ).

•Távolítsuk el a elakadt köröm / vágott és húzza

meg a laza csavarokat a cséphadaró fedél ( 13 ) ( ábra.N ).

FOGANTYÚ

A tűzőgép rendelkezik egy gyakorlati fogantyú( 12 ) ,

amely a felhasznált számára lóg a szerelvény övet ,

amikor dolgozik a magasságban .

KARBANTARTÁS ÉS KARBANTARTÁS

FIGYELEM! Vegye

ki a akkumulátort a készülék előtt végző bármilyen szerelé

si , beállítási , javítási vagy karbantartási műveletek .

KARBANTARTÁS ÉS TÁROLÁS

•Miután minden

egyes használat , törölje a külső burkolat egy ruhával .

•Ne használjon semmilyen tisztító szereket vagy oldószereket

, mint ők is károsíthatja a műanyag alkatrészek .

•Győződjön meg róla, hogy nincs víz jut be a készüléket .

•Csak a karbantartási eljárások leírása az ezen kézikönyvben

is lehet végezni el a az eszközt . Minden más tevékenységek i

s csak lehet elvégezni ki egy meghatalmazott szolgáltató közp

ont .

•Ne hogy bármilyen változás a design a készülék .

•Ha nem használat , a tűző kell kell tárolni tiszta ,

egy száraz helyen, kivéve megközelíthető a gyermekek .

•A készülék kell kell tárolni a akkumulátort eltávolítjuk .

Minden hibát kell kell távolítani a gyártó meghatalmazott szervi

z részleg .

MŰSZAKI ADATOK

MÉRTETT ADATOK

Tűzőgép 58G081

Paraméter

Érték

Az akkumulátor feszültsége

18 V DC

Maximum száma a művelet per minute

100

Átlagos száma a művelet per minute

A köröm maximális hossza

50 mm

A tűzés maximális hossza

40 mm

Table of contents

Languages:

Popular Nail Gun manuals by other brands

RIDGID

RIDGID R213BNA Operator's manual

Grizzly

Grizzly H5571 parts list

Ronix

Ronix RH-0450 manual

Grizzly

Grizzly H6143 instruction manual

Makita

Makita GN420C instruction manual

Grizzly

Grizzly T21347 owner's manual

Grizzly

Grizzly G6045 instruction manual

Campbell Hausfeld

Campbell Hausfeld NF349099 Cleaning instructions

PalletNail

PalletNail PN70C Operation & safety manual

Campbell Hausfeld

Campbell Hausfeld RN1545 operating instructions

Dotco

Dotco 15LS251 parts manual

Larzep

Larzep CN0024 instruction manual

Snap-On

Snap-On 870017 instruction manual

Makita

Makita GF600 instruction manual

Porter-Cable

Porter-Cable DA250C instruction manual

Powernail

Powernail 50P FLEX Operation and maintenance

Miracle Coat

Miracle Coat QuickFinder deluxe owner's manual

BEA

BEA SKDA663-771C manual

Graphite 58G081 User manual

Popular Nail Gun manuals by other brands
