Greenlce KD-69-CR-30-150 User manual

1
MANUAL DE
INSTRUCCIONES
INSTRUCTION MANUAL
KD-69-CR-30-150
ES –Controlador Remoto para max. 30 Focos
de Piscina Multicolor hasta 150M 12VAC
EN –Remote Controller for up to 30 LED RGB
Pool Lights 150M 12VAC

2
Botón
Encendido / Apagado
(ON / OFF)
Cambio secuencial rápido a
lento RGB 3 colores en sentido
antihorario
AUTO. Cambio automático
de color. 16 modos.
Color Azul estático
Botón incremento
Velocidad secuencial
10 grados de aumento
Color Verde estático
Color Cian estático
Color Blanco estático
Cambio de 6 colores
gradual y cíclico
Botón reducción
Velocidad secuencial
10 grados de aumento
Color Rojo estático
Color Púrpura estático
Color Amarillo estático
Cambio blanco gradual en
3 temperaturas de color
Cambio secuencial rápido a
lento RGB 3 colores en sentido
horario
Intercambio RGB 3 colores entre
claro y oscuro
Botón Encendido / Apagado (ON
/ OFF)
Color Azul estático
Botón incremento
Velocidad secuencial
10 grados de aumento
Color Verde estático
Color Cian estático
Color Blanco estático
Cambio de 6 colores
gradual y cíclico
Cambio secuencial rápido a
lento RGB 3 colores en sentido
antihorario
AUTO. Cambio automático
de color. 16 modos
Botón reducción
Velocidad secuencial
10 grados de aumento
Color Rojo estático
Color Púrpura estático
Color Amarillo estático
Cambio blanco gradual en
3 temperaturas de color
Cambio secuencial rápido
a lento RGB 3 colores en
sentido horario
Intercambio RGB 3 colores entre
claro y oscuro

3
ES -Introducción
El controlador remoto para max.30 focos de piscina RGB hasta 150m 24VDC cuenta con
un amplio control de toda la gama de color y es capaz de gobernar múltiples focos de
piscina simultáneamente. El sistema consta de dos elementos, el control remoto
(mando) de RF y el propio receptor-controlador que se acopla a la fuente de
alimentación de los focos (12VAC). Mediante el mando controlador o si se desea a través
del propio receptor-controlador se puede lograr un control de color integrado para
múltiples focos dentro del rango de longitud máxima. Se utiliza en para todo tipo de
focos LED de piscina RGB que funcionen a bajo voltaje (12VAC).
Las secuencias y tonalidades de color están prefijadas y no pueden variarse, pero es
posible obtener cualquiera de los 7 colores de mezcla RGB o incluso varios tipos de
secuencias de color para lograr una gran variedad de efectos de color.
Cuenta con el llamado “efecto memoria” que permite mantener la última secuencia de
color o color seleccionado.
Características técnicas
Entre las características técnicas del controlador remoto RGB, destacan:
-12VAC de funcionamiento y con función de protección de polaridad de entrada.
-Nueva tecnología de control PWM sin parpadeo.
-Control remoto a distancia RF (2.4GHz) mayor de 30 metros.
-7 colores, efectos de control de color flexibles, multimodos.
-Funciones de memoria de tipo multicolor, modos y velocidades para máximo 30 focos.
-16 teclas para el mando RGB incluida rueda táctil de color.
-Programable y con funciones de asignación para mandos y controladores.

4
Parámetros técnicos
CONTROLADOR
Tensión de alimentación
12VAC
Actual cargable
42A MAX.
Canales de salida
1 CH
Potencia de salida
500W (12VAC)
Método de control
RF (2.4GHz)
Modo de conexión
ánodo común
Color elegido
28 modos de color
Método dimmering
PWM (Energía en espera < 1W)
Pasos grises
(Niveles de velocidad)
256 pasos por canal
Protección
La protección de la polaridad de entrada de alimentación
MANDO A DISTANCIA (REMOTO)
Voltaje de funcionamiento
12V/27A
Modo de control remoto
RF
Energía en espera
0. 04mW
Energía de trabajo
0.170W
Corriente de trabajo
15 mA

5
Distancia controlable
< 30 metros
Tipos de baterías
Pila 12V/27A
Número de la llave
16 teclas táctiles
CONJUNTO (CONTROLADOR + REMOTO)
Temperatura de trabajo
-20ºC –60ºC
Identificación
CE, RoHS, ISO 9001, FC
Peso
180g (Mando) + 320g (Controlador)

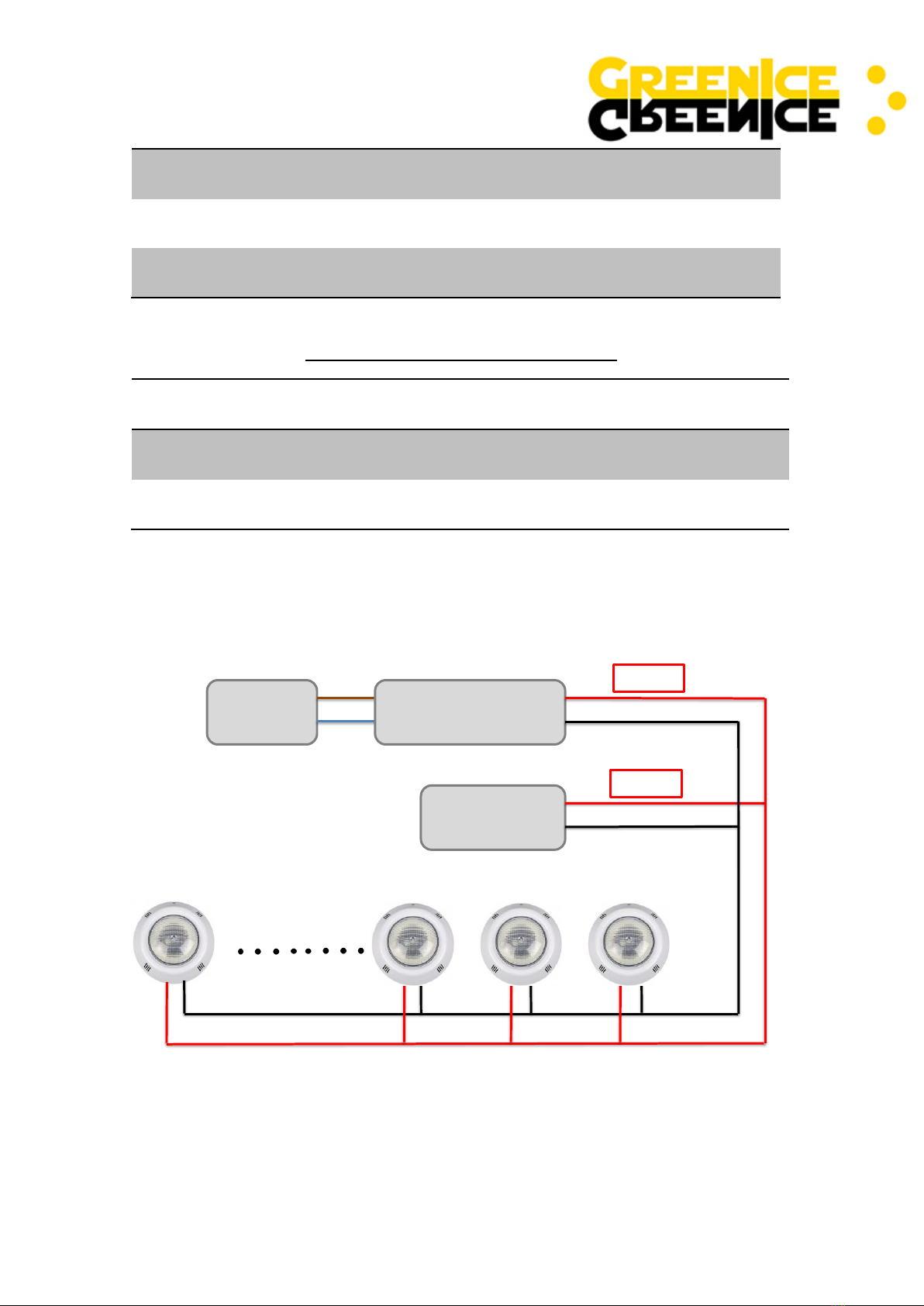

Esquema de instalación
12 VAC
220 VAC TRANSFORMADOR
220VAC / 12VAC
CONTROLADOR
REMOTO RGB
12 VAC

6
Modos de color
A continuación, se detalla el tipo de color que se consigue según el modo de color
seleccionado elegida:
Modo 1: Color azul estático.
Modo 2: Color rojo estático.
Modo 3: Color verde estático.
Modo 4: Color púrpura estático.
Modo 5: Color cian estático.
Modo 6: Color amarillo estático.
Modo 7: Color blanco estático.
Modo 8: Cambio de color gradual [3 colores]. (Rojo / Verde / Azul)
R G B↓: Color rojo y verde estático. Atenuación gradual de azul.
R↓G: Color verde estático. Atenuación gradual de rojo.
G↓: Atenuación gradual de verde.
R G↓B: Color rojo y azul estático. Atenuación gradual de verde.
R B↓: Color rojo estático. Atenuación gradual de azul.
R↓: Atenuación gradual de rojo.
R↓G B: Color verde y azul estático. Atenuación gradual de rojo.
G↓B: Color azul estático. Atenuación gradual de verde.
B↓: Atenuación gradual de azul.
Modo 9: Cambio de color gradual [2 colores]. (Rojo / Verde / Azul)
R↓G↑: Atenuación gradual de rojo. Aumento gradual de brillo verde.
G↓B↑: Atenuación gradual de verde. Aumento gradual de brillo azul.
B↓R↑: Atenuación gradual de azul. Aumento gradual de brillo rojo.

7
Modo 10:Cambio de color parpadeante sentido anti horario [3 colores]. (Rojo /
Verde / Azul)
RGB (60ms): Cambio parpadeante cada 60ms. 10 repeticiones.
RGB (120ms): Cambio parpadeante cada 120ms. 5 repeticiones.
RGB (180ms): Cambio parpadeante cada 180ms. 5 repeticiones.
RGB (240ms): Cambio parpadeante cada 240ms. 5 repeticiones.
Modo 11:Cambio de color parpadeante sentido horario [3 colores]. (Rojo / Verde /
Azul)
RGB (100ms): Cambio parpadeante cada 100ms. 5 repeticiones.
RGB (160ms): Cambio parpadeante cada 160ms. 5 repeticiones.
RGB (220ms): Cambio parpadeante cada 220ms. 5 repeticiones.
RGB (280ms): Cambio parpadeante cada 280ms. 5 repeticiones.

8

9
EN -Introduction
The remote control for Max. 30 RGB pool spotlights up to 150m 24VDC features advanced
control of the whole colour range. The system has two elements: the RF remote control and the
receiver-controller that attaches to the power source for the spotlights (12VAC). Using the
remote, or if you wish on the receiver-controller itself, you can control the colour of many
spotlights within the maximum range. It can be used for any sort of low-voltage (12VAC) RGB
LED pool spotlights.
The sequences and tones of colour are pre-set and cannot be changed, but you can select any
of the 7 RGB mix colours or even several colour sequences for a wide variety of colour effects.
It has a "memory effect" to save the latest colour range or sequence.
Specifications
The specifications of this RGB remote controller include:
-12VAC working voltage and input polarity protection
-New PWM non-flicker control technology.
-RF remote control (2.4GHz) works from more than 30 metres.
-7 colours, flexible colour-control effects, multi mode.
-Multi-colour, mode and speed memory functions for maximum 30 spotlights.
-16 buttons for RGB remote including touch colour wheel.
-Programmable and assignment functions for remotes and controllers.

10
Technical Parameters
CONTROLLER
Power source voltage
12VAC
Current chargeable
42A MAX.
Output channels
1 CH
Output power
500W (12VAC)
Control method
RF (2.4GHz)
Connection method
Common anode
Colour chosen
28 colour modes
Dimming method
PWM (Power on standby <1W)
Grey scale
(Speed levels)
256 steps per channel
Protection
Input power source polarity protection.
REMOTE CONTROL
Operating voltage
12V/27A
Remote control mode
RF
Power on standby
0. 04mW
Operating power
0.170W
Operating power
15 mA

11
Controllable distance
< 30 metres
Type of batteries
12V/27A battery
Key number
16 touch buttons
SET (CONTROLLER + REMOTE)
Operating temperature
-20ºC –60ºC
Identification
CE, RoHS, ISO 9001, FC
Weight
180g (Remote) + 320g (Controller)
Installation diagram

12
Colour modes
Following are details of the type of colour depending on the colour mode selected:
Mode 1: Static Blue.
Mode 2: Static Red.
Mode 3: Static Green.
Mode 4: Static Purple.
Mode 5: Static Cyan.
Mode 6: Static Yellow.
Mode 7: Static White.
Mode 8: Gradual colour change [3 colours]. (Red/Green/Blue)
R G B↓: Static red and green. Gradual dimming of blue.
R↓ G: Static green. Gradual dimming of red.
G↓: Gradual dimming of green.
R G B↓: Static red and green. Gradual dimming of green.
R B↓: Static red. Gradual dimming of blue.
R↓: Gradual dimming of red.
R↓ G B: Static green and blue. Gradual dimming of red.
G↓ B: Static blue. Gradual dimming of green.
B↓: Gradual dimming of blue.
Mode 9: Gradual colour change [2 colours]. (Red/Green/Blue)
R↓ G↑:Gradual dimming of red. Gradual brightening of green.
G↓ B↑: Gradual dimming of green. Gradual brightening of blue.
B↓ R↑: Gradual dimming of blue. Gradual brightening of red.

13
Mode 10: Blinking anticlockwise colour change [3 colours]. (Red/Green/Blue)
RGB (60ms): Blinking change every 60m. 10 repetitions.
RGB (120ms): Blinking change every 120m. 5 repetitions.
RGB (180ms): Blinking change every 180m. 5 repetitions.
RGB (240ms): Blinking change every 240m. 5 repetitions.
Mode 11: Blinking clockwise colour change [3 colours]. (Red/Green/Blue)
RGB (100ms): Blinking change every 100m. 5 repetitions.
RGB (160ms): Blinking change every 160m. 5 repetitions.
RGB (220ms): Blinking change every 220m. 5 repetitions.
RGB (280ms): Blinking change every 280m. 5 repetitions.
