Grohe Get e 36 366 User manual

.....1

.....6

.....11

.....16

.....21

.....26

.....2

.....7

UAE

.....12

.....17

EST

.....22

.....27

.....3

.....8

.....13

.....18

.....23

RUS

.....28

.....4

.....9

.....14

SLO

.....19

.....24

.....5

FIN

...10

.....15

.....20

.....25

DESIGN + ENGINEERING

GROHE GERMANY

www.grohe.com

36 366

GET E

99.0365.131/ÄM 232371/05.15

.....1

.....2

.....4

.....6

.....7

.....9

.....1

.....3

UAE

.....4

.....6

EST

.....8

.....9

.....1

.....3

.....5

.....6

.....8

RUS

...10

.....2

.....3

.....5

SLO

.....7

.....8

.....2

FIN

.....4

.....5

.....7

.....9

.........1

.........8

.... ..10

.......12

.......13.........2

.........6

.........7

..... 3-4 .......11

...... ..9

FIN

2mm

3mm

2,5mm 19mm

23mm

13mm

Ø6mm

215-

265

max.

250

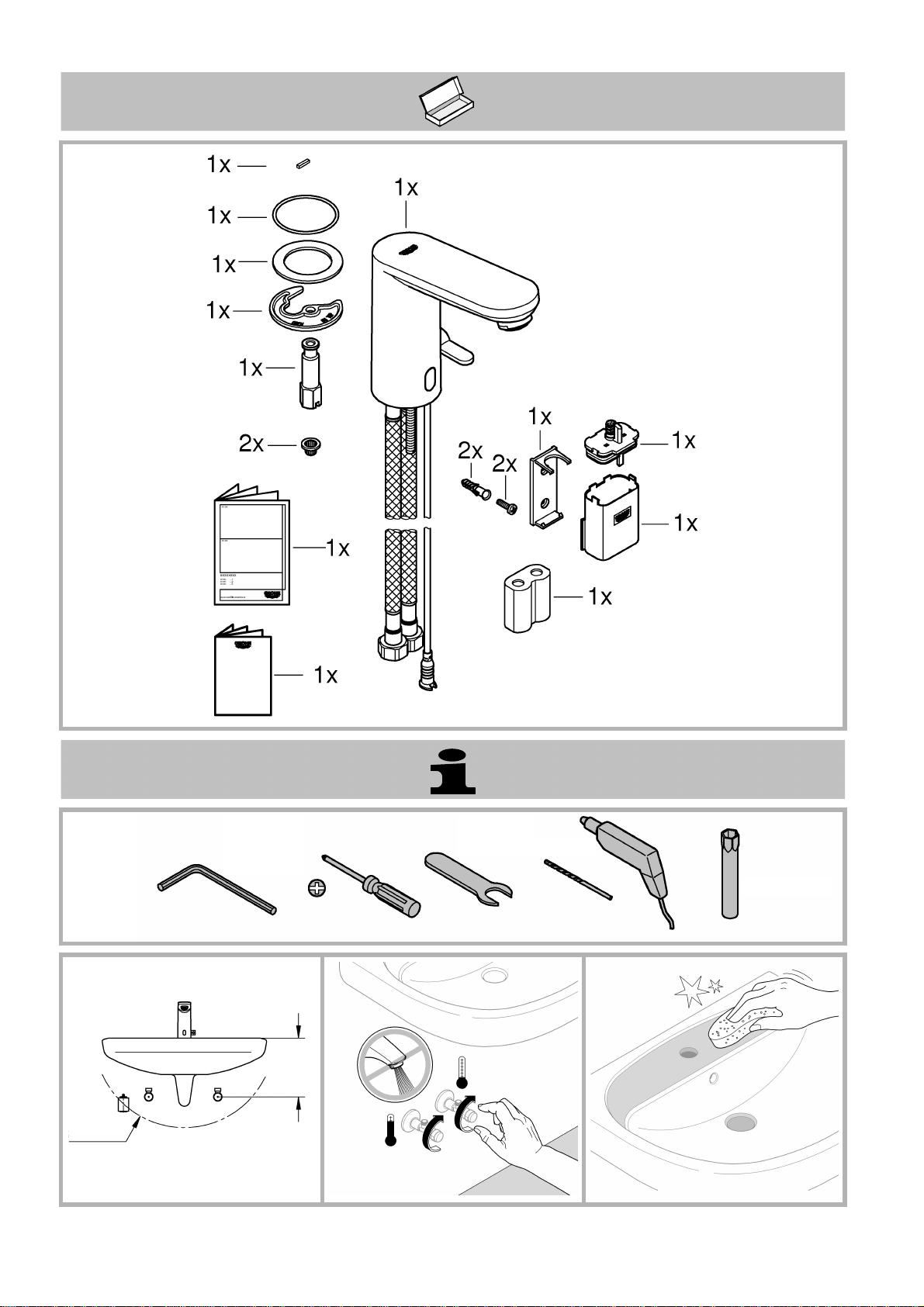

Installation Montage Instalación

Ø 6mm

13mm

*19 017

1 2 3

19mm

4 5 6

2,5mm

2. 2mm

3mm

1. 2.

2. 2mm

3mm

2,5mm

1. 2.

23mm

2 3

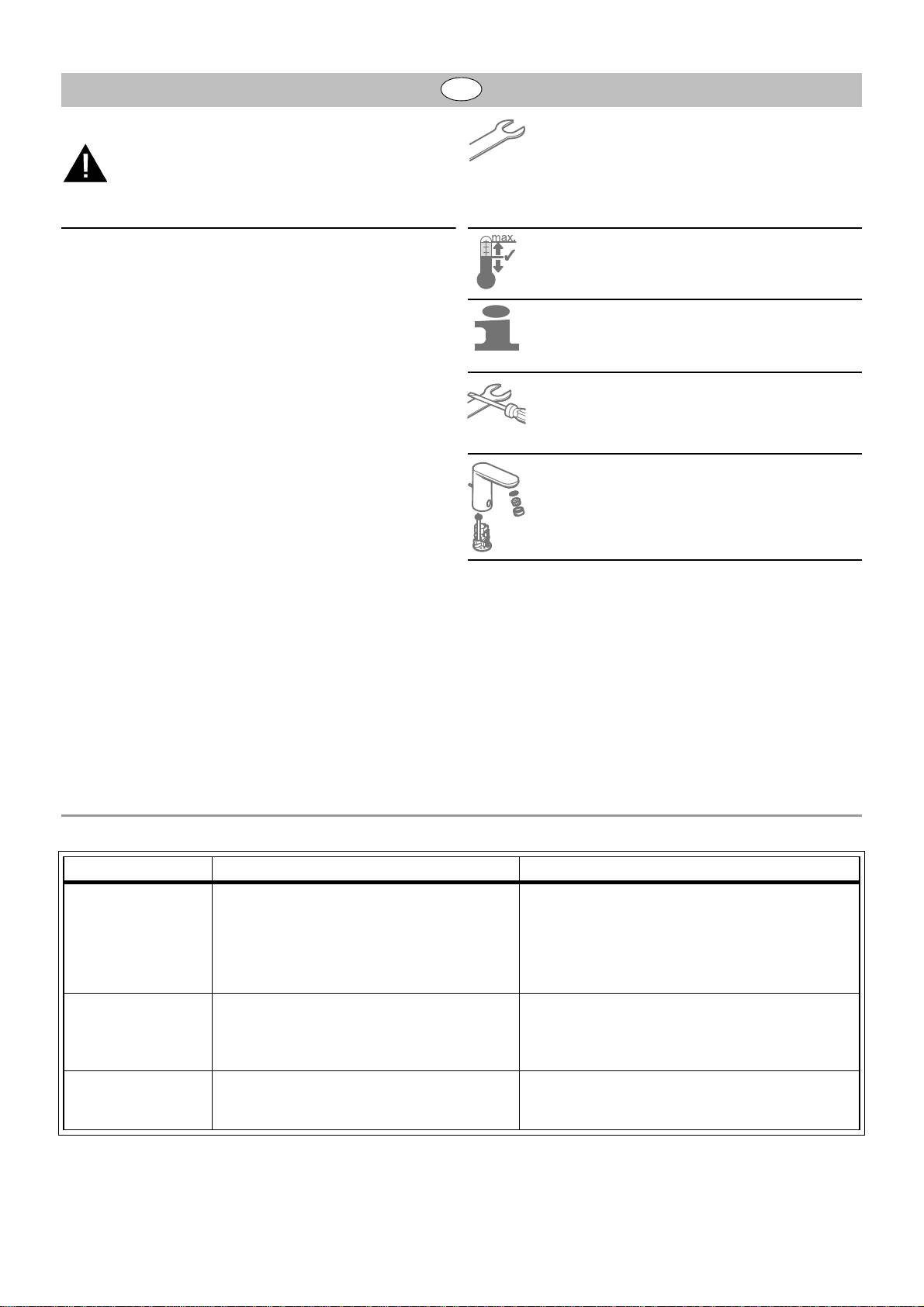

Säkerhetsinformation

•Installationen får bara utföras i frostfria utrymmen.

•Använd endast original reservdelar och tillbehör.

Användningen av andra delar medför att garantin

samt CE-märkningen inte längre gäller och kan leda

till personskador.

Tekniska data

• Flödestryck:

- min. 0,05 MPa

- rekommenderat 0,1 - 0,5 MPa

• Drifttryck: max. 1 MPa

• Kontrolltryck: 1,6 MPa

• Kapacitet vid 0,3 MPa flödestryck: 5,7 l/min

• Temperatur varmvatteningång: max. 70 °C

Rekommendation (energibesparing): 60 °C

Termisk desinfektion kan användas

• Spänningsförsörjning: 6V litiumbatteri typ CR-P2

• Automatisk säkerhetsfrånkoppling: 60 sek

(justerbar 6-420 sek)

• Efterrinningstid (justerbar 0-11 sek): 1 sek

• Mottagningsområde med Kodak Gray Card, grå

sida, 8 x 10", tvärformat (justerbar 7-20cm): 13cm

• Armaturens skyddsklass: IP 59K

Termisk desinfektion kan användas.

Elektriska testdata

• Programvara - klass A

• Föroreningsgrad 2

• Mätspänning 2500 V

• Temperatur på kultryckskontroll 100 °C

Kontrollen av den elektromagnetiska känsligheten

(störkontroll) genomfördes på mätspänningen och

mätströmmen.

En reduceringsventil enligt DIN 4109 ska installeras om

vilotrycket överstiger 0,5 MPa.

Större tryckdifferenser mellan kallvatten- och

varmvattenanslutningen måste undvikas!

Installation, se sida 2.

Spola noggrant igenom rörledningarna före och

efter installationen (observera

DIN 1988/DIN EN 806)!

Öppna kallvatten- och varmvattentillförseln och

kontrollera att anslutningarna är täta.

Inställning av temperaturbegränsare,se sida 2.

Betjäning,

se den tekniska produktinformationen,

99.0438.xxx.

Underhåll, se sida 3 - 4.

•Stäng av kallvatten- och varmvattentillförseln.

•Avbryt spänningsförsörjningen.

•Kontrollera och rengör alla delar, byt vid behov.

Reservdelar

se sida 12 (* = extra tillbehör).

Skötsel

Skötseltips för denna blandare finns i den bifogade

skötselanvisningen.

Störning / Orsak / Åtgärd

Störning Orsak Åtgärd

Vattnet rinner inte ut • Silen framför magnetventilen igentäppt

• Magnetventilen defekt

• Instickningsanslutning utan kontakt

• Ingen spänning

- Batteriet tomt

(kontrollampan lyser permanent)

- Rengör silen

- Byte av magnetventil

- Kontrollera instickningsanslutningen

- Byte av batteri

Vattnet rinner

vid fel tidpunkt • Sensorernas mottagningsområde inställt

på för högt värde för denna omgivning

• Automatisk spolning aktiv

• Magnetventilen defekt

- Reducera räckvidd med fjärrkontroll

(extra tillbehör, best.nr: 36 407)

- Vänta i 1 - 10 minuter

- Byte av magnetventil

Vattenmängden

för liten • Mousseuren nedsmutsad

• Sil framför magnetventil nedsmutsad

• Silar i anslutningsslangarna nedsmutsad

- Rensning eller byte av mousseur

- Rengör silen

- Rensning eller byte av sil

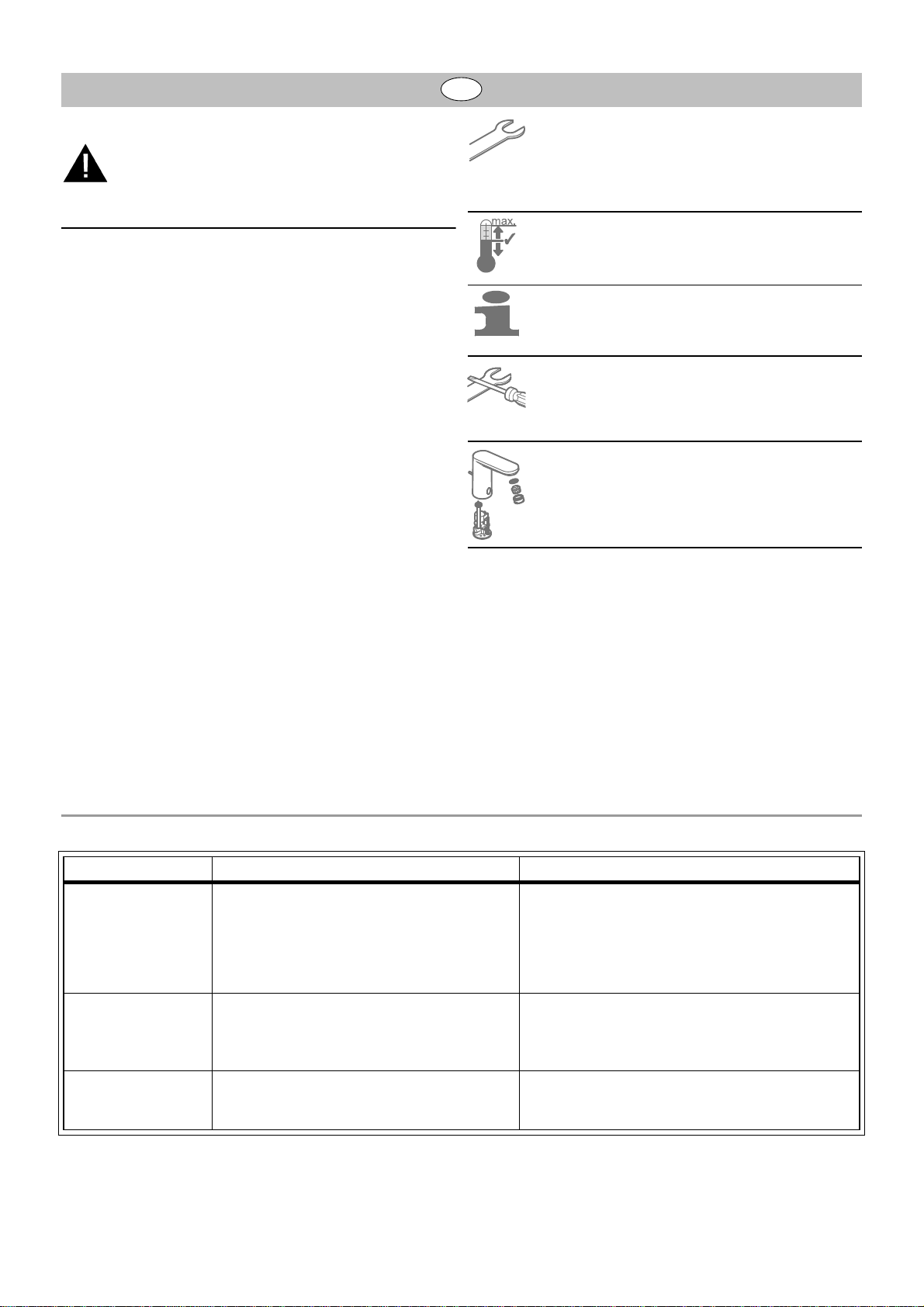

Sikkerhedsoplysninger

•Installationen må kun foretages i frostsikre rum.

•Anvend kun originale reserve- og tilbehørsdele.

Anvendes der andre dele, er garantien og CE-

mærkningen ikke længere gældende. Det kan

desuden medføre tilskadekomst.

Tekniske data

• Flowniveau:

- min. 0,05 MPa

- anbefales 0,1 - 0,5 MPa

• Driftstryk: max. 1 MPa

• Prøvetryk: 1,6 MPa

• Strømningshastighed ved 0,3 MPa: 5,7 l/min

• Temperatur på indløb af varmt vand: max. 70 °C

Anbefales (energibesparelse): 60 °C

Termisk desinfektion mulig

• Spændingsforsyning: 6V-Lithiumbatteri type CR-P2

• Automatisk sikkerhedsstop: 60 s

(Kan indstilles mellem 6 - 420 s)

• Efterløbstid (Kan indstilles mellem 0 - 11 s): 1 s

• Dækningsområde med Kodak Gray Card, grå

Side, 8 x 10”, tværformat

(Kan indstilles mellem 7 - 20cm): 13cm

• Armaturbeskyttelse: IP 59K

Termisk desinficering mulig.

Elektriske testdata

• Softwareklasse A

• Forureningsgrad 2

• Vurderet spændingsimpuls 2.500 V

• Temperatur for kugletrykstest 100 °C

Den elektromagnetiske tolerance (emissionskontrol) blev

kontrolleret med den dimensionerede spænding og

mærkestrømmen.

For at overholde støjniveauet angivet i DIN 4109 skal der

monteres en trykformindskende ventil, hvis hviletrykket er på

over 0,5 MPa.

Store trykforskelle mellem koldt- og varmtvandstilslutningen

skal reduceres!

Installation, se side 2.

Skyl rørledningssystemet grundigt før og efter

installationen (overhold DIN 1988/DIN EN 806)!

Åbn for koldt- og varmtvandstilførslen og

kontrollér, om tilslutningerne er tætte.

Indstilling af temperaturbegrænsning,

se side 2.

Betjening,

se tekniske produktinformation, 99.0438.xxx.

Vedligeholdelse, se side 3 - 4.

•Luk for koldt- og varmtvandstilførslen.

•Afbryd spændingsforsyningen.

•Kontroller alle dele, rens dem, udskift dem evt.

Reservedele

se side 12 (* = specialtilbehør).

Pleje

Anvisningerne vedrørende pleje af dette armatur er anført

i den vedlagte vedligeholdelsesvejledning.

Fejl/årsag/afhjælpning

Fejl Årsag Afhjælpning

Vandet løber ikke • Sien foran magnetventilen er tilstoppet

• Magnetventilen er defekt

• Stikforbindelsen har ikke kontakt

• Ingen spænding

- Batteriet er afladt

(kontrollampen lyser først permanent)

- Rengør sien

- Udskift magnetventilen

- Inspicér stikforbindelsen

- Udskift batteriet

Vandet løber

utilsigtet • Følermekanismens dækningsområde

er indstillet for stort til de givne forhold

• Automatisk skylning aktiv

• Magnetventilen er defekt

- Reducér rækkevidden med fjernbetjening

(specialtilbehør, bestillingsnr.: 36 407)

- Vent 1 - 10 minutter

- Udskift magnetventilen

Vandmængden er

for ringe • Mousseuren er snavset

• Sien foran magnetventilen er snavset

• Sien i tilslutningsslanger er snavset

- Udskift eller rens mousseuren

- Rengør sien

- Rens sien eller udskift den

Sikkerhetsinformasjon

•Må bare installeres i frostsikre rom.

•Bruk kun originale reservedeler og tilbehør. Bruk

av andre deler medfører at garantien opphører og

CE-merket blir ugyldig, og kan føre til personskader.

Tekniske data

• Dynamisk trykk:

- min. 0,05 MPa

- anbefalt 0,1 - 0,5 MPa

• Driftstrykk: maks. 1 MPa

• Kontrolltrykk: 1,6 MPa

• Gjennomstrømning ved 0,3 MPa dynamisk trykk: 5,7 l/min

• Temperatur varmtvannsinngang: maks. 70 °C

Anbefalt (energisparing): 60 °C

Termisk desinfeksjon mulig

• Spenningsforsyning: 6 V litiumbatteri type CR-P2

• Automatisk sikkerhetsutkobling: 60 s

(6 - 420 s kan stilles inn)

• Etterløpstid (0 - 11 s innstillbar) 1 s

• Registreringsområde med Kodak Grey Card, grå

Side, 8 x 10", tverrformat (7 - 20cm innstillbar): 13cm

• Beskyttelsesklasse for armaturen: IP 59K

Termisk desinfeksjon mulig.

Elektriske kontrolldata

• Programvareklasse A

• Forurensningsklasse 2

• Tillatt støtspenning 2500 V

• Temperatur ved kuletrykkontroll 100 °C

Kontrollen med hensyn til elektromagnetisk kompatibilitet

(støyutslippskontroll) er utført med merkespenning og

merkestrøm.

For å overholde støyverdiene monteres en reduksjonsventil

ved statisk trykk over 0,5 MPa. Unngå store trykkforskjeller.

Unngå store trykkdifferanser mellom kaldt- og

varmtvannstilkoblingen!

Installering, se side 2.

Spyl rørledningssystemet grundig før og etter

installasjon (følg DIN 1988/DIN EN 806)!

Åpne kaldt- og varmtvannstilførselen, og

kontroller at koblingene er tette.

Innstilling av temperaturbegrenseren,

se side 2.

Betjening,

se teknisk produktinformasjon, 99.0438.xxx.

Vedlikehold, se side 3 - 4.

•Steng kaldt- og varmtvannstilførselen.

•Slå av strømtilførselen.

•Kontroller alle delene, rengjør og skift eventuelt ut.

Reservedeler

se side 12 (* = ekstra tilbehør).

Pleie

Informasjon om pleie av denne armaturen finnes i vedlagte

pleieveiledning.

Feil/årsak/tiltak

Feil Årsak Tiltak

Vannet renner ikke • Silen foran magnetventilen er tett

• Magnetventilen er defekt

• Ingen kontakt på støpselforbindelsen

• Ingen spenning

- Batteriet er tomt

(kontrollampen lyser kontinuerlig)

- Rengjør silen

- Skift ut magnetventilen

- Kontroller støpselforbindelsen

- Skift batteri

Vannet renner

utilsiktet • Det innstilte registreringsområdet for

sensorenheten er for stort for de lokale

forholdene

• Automatisk spyling er aktiv

• Magnetventilen er defekt

- Reduser rekkevidden med fjernkontrollen

(ekstra tilbehør, best. nr.: 36 407)

- Vent 1 - 10 minutter

- Skift ut magnetventilen

For liten

vannmengde • Skitten mousseur

• Silen foran magnetventilen er skitten

• Skitne siler i forbindelsesslangene

- Skift ut eller rengjør mousseuren

- Rengjør silen

- Skift ut eller rengjør silene

Turvallisuusohjeet

•Asennuksen saa tehdä vain pakkaselta suojatuissa

tiloissa.

•Käytä vain alkuperäisiä varaosia ja

lisätarvikkeita. Muiden osien käyttö johtaa takuun ja

CE-tunnusmerkinnän raukeamiseen ja voi aiheuttaa

onnettomuuksia.

Tekniset tiedot

• Virtauspaine:

- min. 0,05 MPa

- suositus 0,1 - 0,5 MPa

• Käyttöpaine: enint. 1 MPa

• Testipaine: 1,6MPa

• Läpivirtaus, kun virtauspaine on 0,3 MPa: 5,7 l/min

• Lämpötila lämpimän veden tulossa: enint. 70 °C

Suositus (energian säästämiseksi): 60 °C

Terminen desinfiointi mahdollinen

• Virransyöttö: 6V-litiumparisto tyyppi CR-P2

• Automaattinen turvakatkaisu: 60s

(6 - 420 s säädettävä)

• Jälkivirtausaika (0 - 11 s säädettävä): 1s

• Tunnistusalue Kodak Gray Cardin kanssa, harmaa

Sivu, 8 x 10”, poikittaiskoko (7 - 20cm säädettävä): 13cm

• Hanan kotelointiluokka: IP 59K

Terminen desinfiointi mahdollinen.

Sähköiset tarkastustiedot

• Ohjelmistoluokka A

• Likaantumisaste 2

• Nimellinen syöksyjännite 2500 V

• Brinellin kovuuskokeen lämpötila 100 °C

Sähkömagneettisen mukautuvuuden tarkastus (häiriösäteilyn

tarkastus) on tehty nimellisjännitteellä ja nimellisvirralla.

Jotta sallittuja meluarvoja ei ylitetä (DIN 4109), on laitteeseen

asennettava paineenalennusventtiili lepopaineen ylittäessä

0,5 MPa.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on

vältettävä!

Installation, katso sivu 2.

Huuhtele putkistot huolellisesti ennen ja jälkeen

asennuksen (DIN 1988/ DIN EN 806 huomioitava)!

Avaa kylmän ja lämpimän veden tulo ja tarkasta

liitäntöjen tiiviys.

Lämpötilanrajoittimen säätö,

katso sivu 2.

Käyttö,

ks. tekninen tuotetiedote, 99.0438.xxx.

Huolto, katso sivu 3 - 4.

•Sulje kylmän ja lämpimän veden tulo hanalle.

•Katkaise virransyöttö.

•Tarkasta, puhdista ja tarvittaessa vaihda kaikki osat.

Varaosat

Katso sivu 12 (* = lisätarvike).

Hoito

Tämän laitteen hoitoa koskevat ohjeet on annettu mukana

olevassa hoito-oppaassa.

Häiriö / syy / korjaus

Häiriö Syy Korjaus

Vesi ei virtaa • Magneettiventtiilin edessä oleva siivilä

tukossa

• Magneettiventtiili viallinen

• Pistoliittimen kosketushäiriö

• Ei jännitettä

- Paristo tyhjä

(merkkivalo palaa ensin jatkuvasti)

- Puhdista siivilä

- Vaihda magneettiventtiili

- Tarkasta pistoliitin

- Vaihda paristo

Vesi virtaa itsestään • Tunnistinlaitteiston tunnistusalue säädetty

liian suureksi paikallisiin olosuhteisiin nähden

• Automaattinen huuhtelu aktivoitu

• Magneettiventtiili viallinen

- Vähennä toimintaetäisyyttä kauko-ohjaimella

(lisätarvike, tilaus-nro: 36 407)

- Odota 1 - 10 minuuttia

- Vaihda magneettiventtiili

Vesimäärä liian

vähäinen • Likainen poresuutin

• Magneettiventtiilin edessä oleva siivilä

likaantunut

• Liitäntäletkujen siivilät likaantuneet

- Poresuuttimen puhdistus tai vaihto

- Puhdista siivilä

- Siivilöiden puhdistus tai vaihto

FIN

Other manuals for GET E 36 366

Table of contents

Languages:

Other Grohe Plumbing Product manuals

Grohe

Grohe 34 085 User manual

Grohe

Grohe Eurodusc 33190 User manual

Grohe

Grohe Eurocube 39661000 User manual

Grohe

Grohe GLOUCESTER User manual

Grohe

Grohe GROHTHERM SMARTCONTROL 29 126 User manual

Grohe

Grohe 34 143 User manual

Grohe

Grohe Eurostyle 33 980 User manual

Grohe

Grohe Ectos 34 555 User manual

Grohe

Grohe Grohtherm 2000 New User manual

Grohe

Grohe 27 032 User manual

Grohe

Grohe VITALIO 27 960 User manual

Grohe

Grohe EUROSMART COSMOPOLITAN E 36 332 User manual

Grohe

Grohe GROHTHERM 3000 COSMOPOLITAN 34 274 User manual

Grohe

Grohe K7 32 178 User manual

Grohe

Grohe Grohtherm 3000 34 185 User manual

Grohe

Grohe Taron User manual

Grohe

Grohe Blue Pure Eurosmart User manual

Grohe

Grohe 35807801 User manual

Grohe

Grohe GROHTHERM MICRO 34 487 User manual

Grohe

Grohe EUROECO COSMOPOLITAN E 36 273 User manual

Grohe

Grohe Freehander 27 004 User manual

Grohe

Grohe PRECISION START 34 594 User manual

Grohe

Grohe MINTA TOUCH 30 218 User manual

Grohe

Grohe Rapid SL 38 748 User manual

Popular Plumbing Product manuals by other brands

Moen

Moen SANI-STREAM 8797 manual

Cistermiser

Cistermiser Easyflush EVO 1.5 manual

Kohler

Kohler Triton Rite-Temp K-T6910-2A installation guide

BEMIS

BEMIS FNOTAB100 Installation instruction

Hans Grohe

Hans Grohe ShowerTablet Select 700 13184000 Instructions for use/assembly instructions

Akw

Akw Stone Wash Basin Installation instructions manual

Enlighten Sauna

Enlighten Sauna Rustic-4 user manual

Moen

Moen ShowHouse S244 Series quick start guide

Sanela

Sanela SLWN 08 Mounting instructions

Franke

Franke 7612982239618 operating instructions

Heritage Bathrooms

Heritage Bathrooms Granley Deco PGDW02 Fitting Instructions & Contents List

Tres

Tres TOUCH-TRES 1.61.445 instructions

STIEBEL ELTRON

STIEBEL ELTRON WS-1 Operation and installation

Miomare

Miomare HG00383A manual

BELLOSTA

BELLOSTA revivre 6521/CR1 quick start guide

American Standard

American Standard Heritage Amarilis 7298.229 parts list

BorMann

BorMann Elite BTW5024 quick start guide

Moen

Moen 1225 quick start guide

Grohe GET E 36 366 User manual

Popular Plumbing Product manuals by other brands
