Grohe SMARTCONTROL MIXER 29 146 User manual

DESIGN + ENGINEERING
GROHE GERMANY
www.grohe.com
SMARTCONTROL MIXER
99.0812.031/ÄM 239055/08.17
29 146
29 149
2 - 919 - 10
11 12 - 18 19

I
1

1
.
1. C
H
2.
2.
Y
12
4
3mm
3
2

5 6
1.
2.
3.
7
3

3mm
6°
89
1110
12
4

1
≤44mm
4b.
3.
2.
1.
2.
3.
1.
17
13 14
15
1.
2.
3.
16
4a.
>44mm
4a.
3x
5

I
2.
3.
4.
1.
5.
STOP
18
20
19
6

1
7
1.
2.
2322
24
21
25

1
8
1.
2.
2928
30 31
26 27

I
9
1.
2.
3.
0
32 33
1.
2.
1
3
2
4 5

1
10
15mm 36mm
max.2,5Nm max.5Nm
*49 059
15mm 36mm
max.2,5Nm max.5Nm
*49 059
6 7
98
10 11

1
11

12
D
Technische Daten
• Fließdruck 0,5 bar
- Empfohlen 1,5 - 5 bar
•Temperatur
- Warmwassereingang max. 70 °C
- Zur Energieeinsparung empfohlen 60 °C
- Thermische Desinfektion möglich
Durchflüsse ohne nachgeschaltete Widerstände,
siehe Seite 1. Diese sind bei der Dimensionierung des
Abflusses zu beachten!
Folgende Sonderzubehöre sind erhältlich:
• Verlängerung 25mm (Best.-Nr.: 14 048)
• Vorabsperrungen (Best.-Nr.: 14 053)
Installation
• Zum Spülen, Stopfen (Y) demontieren, siehe Seite 2
Abb. [4].
• Kalt- und Warmwasserzufuhr öffnen und Anschlüsse auf
Dichtheit prüfen!

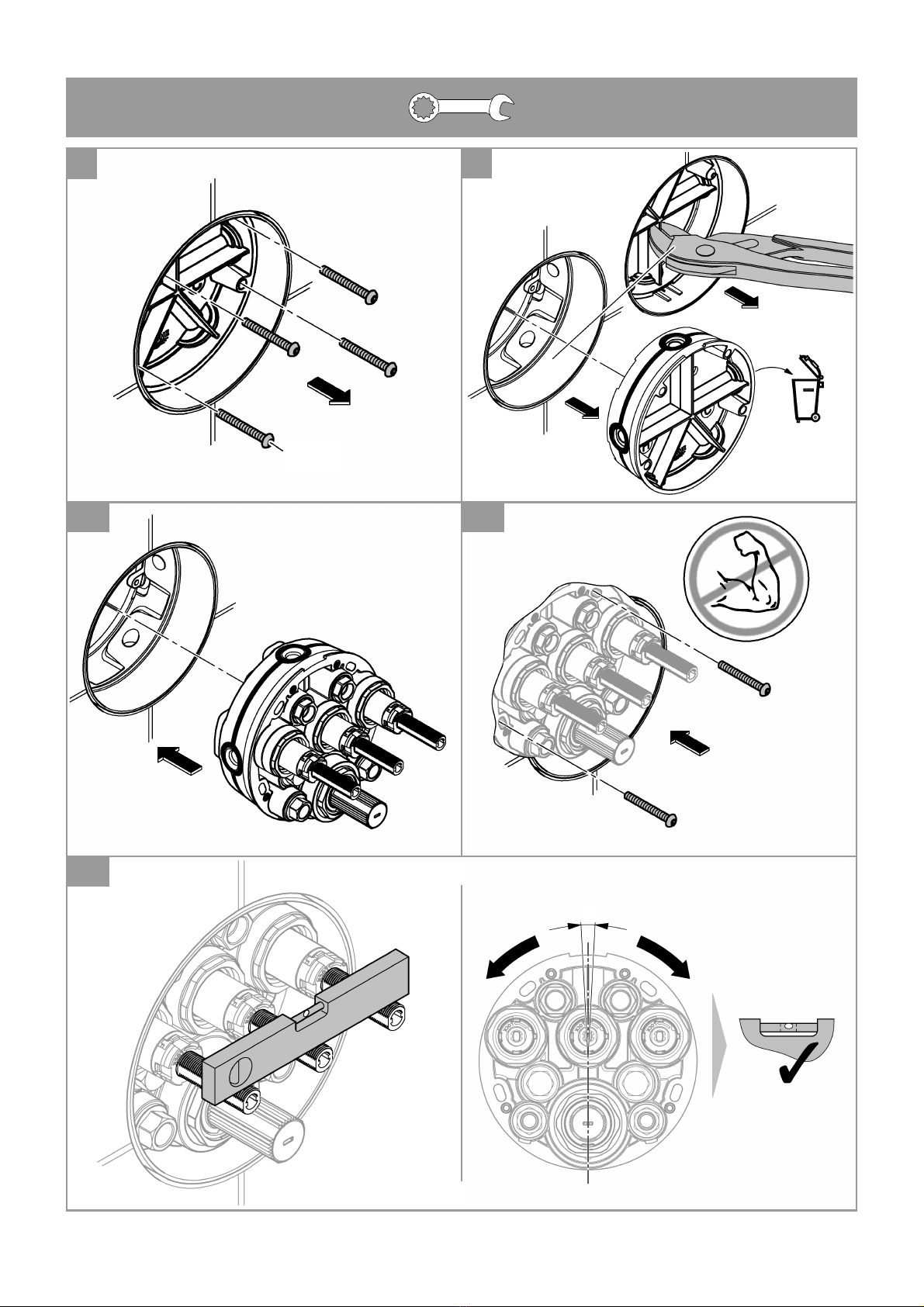

• Ausrichten der Funktionseinheit um 6° möglich.
• Ventile messen, siehe Seite 5 Abb. [17]. Bei einem Maß
größer 44mm muss die beiliegende Verlängerung
verwendet werden.
• Spindel bis zum Endanschlag nach links drehen, siehe
Seite 6 Abb. [19].
GB
Technical Data
• Flow pressure 0.5 bar
- Recommended 1.5–5 bar
• Temperature
- Hot water supply max. 70 °C
- Recommended for energy saving 60 °C
- Thermal disinfection possible
Flow rates without downstream resistances, see page 1.
These should be observed when dimensioning the outlet!
The following special accessories are available:
• Extension 25mm (prod. no.: 14 048)
• Isolating valves (prod. no.: 14 053)
Installation

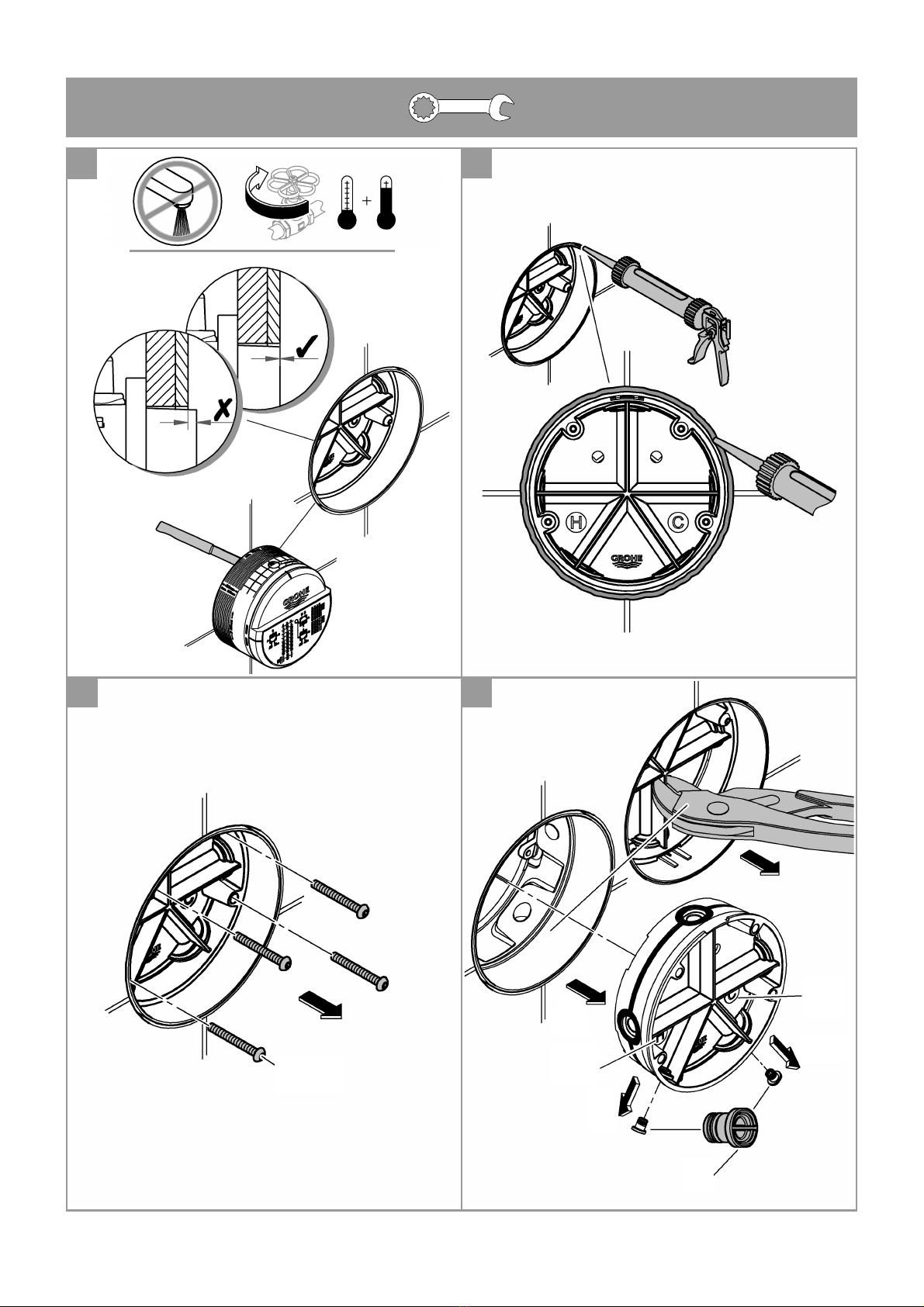

• In order to flush, remove the plugs (Y), see page 2 Fig. [4].
• Open cold and hot water supply and check connections for
watertightness!
• Alignment of functional unit by 6° possible.

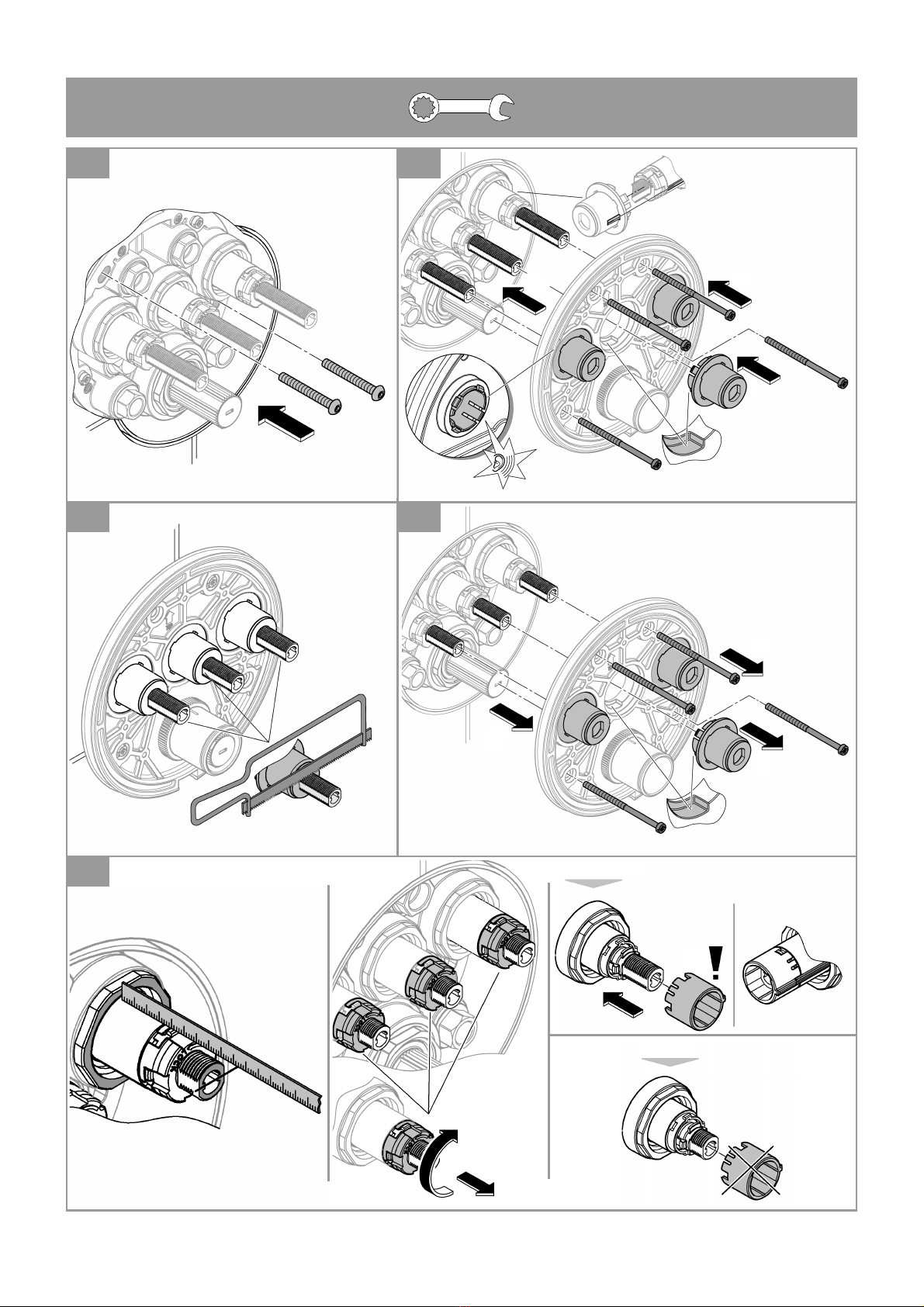

• Measure valves, see page 5 Fig. [17]. For a dimension
larger than 44mm, the enclosed extension must be used.
• Turn the spindle to the left until stop, see page 6 Fig. [19].
F
Caractéristiques techniques
• Pression dynamique 0,5 bar
- Recommandée 1,5 à 5 bars
• Température
- Entrée d'eau chaude max. 70 °C
- Recommandée pour économie d'énergie 60 °C
- Désinfection thermique possible
Débits sans résistances en aval, voir page 1. Respecter les
données indiquées lors du dimensionnement de
l'évacuation !
Les accessoires spéciaux suivants sont disponibles :
• Extension de 25mm (réf. : 14 048)
• Robinets de barrage (réf. : 14 053)
Installation
• Pour le rinçage, démonter les clapets (Y), voir page 2,
fig. [4].
• Ouvrir les arrivées d'eau froide et d'eau chaude et vérifier
l'étanchéité des raccordements.
• Possibilité d'orienter l'unité de commande de 6°.
• Mesurer les vannes, voir page 5, fig. [17]. Pour des
dimensions supérieures à 44mm, utiliser l'extension fournie.
• Tourner la tige vers la gauche jusqu'à la butée finale, voir
page 6, fig. [19].
E
Datos técnicos
• Presión de trabajo 0,5 bar
- Recomendado 1,5-5 bar
• Temperatura
- Entrada de agua caliente máx. 70 °C
- Recomendado para ahorrar energía 60 ºC
- Desinfección térmica posible
Caudales sin resistencias postacopladas, véase la página 1.
Tenga en cuenta las dimensiones del desagüe.
Los siguientes accesorios especiales están disponibles:
• Prolongación de 25mm (n.º de pedido: 14 048)
• Bloqueos de seguridad (n.º de pedido: 14 053)
Instalación
• Para lavar, desmonte el tapón (Y), véase la página 2 fig. [4].
• Abrir las llaves de paso del agua fría y del agua caliente y
comprobar la estanqueidad de las conexiones.
• Es posible alinear la unidad de funcionamiento 6º.
• Medir las válvulas, véase la página 5 fig. [17]. Para una
medida más grande de 44mm, se debe utilizar la
prolongación suministrada.
• Girar el husillo hacia la izquierda hasta el tope final, véase la
página 6 figura [19].

13
I
Dati tecnici
• Pressione idraulica 0,5 bar
- Consigliata 1,5-5 bar
• Temperatura
- Ingresso acqua calda max. 70 °C
- Consigliata per il risparmio di energia 60 °C
- Disinfezione termica consentita
Portate senza resistenze a valle, vedi pagina 1. Queste
devono essere rispettate durante il dimensionamento
dello scarico!
Sono disponibili i seguenti accessori speciali:
• Prolunga 25mm (N. ord.: 14 048)
• Valvole di intercettazione (N. ord.: 14 053)
Installazione
• Per il lavaggio smontare il tappo (Y), vedi pagina 2 fig. [4].
• Aprire l’entrata dell’acqua calda e fredda e controllare la
tenuta dei raccordi!
• Possibile allineare l’unità funzionale di 6°.
• Misurare la valvola, vedi pagina 5 fig. [17]. In caso di
dimensioni più grandi di 44 mm deve essere utilizzata la
prolunga fornita.
• Ruotare il mandrino verso sinistra fino all’arresto finale,
vedere pag. 6 Fig. [19].
NL
Technische gegevens
• Stromingsdruk 0,5 bar
- Aanbevolen 1,5-5 bar
• Temperatuur
- Warmwateringang max. 70 °C
- Aanbevolen voor energiebesparing 60 °C
- Thermische desinfectie is mogelijk
Doorstromingen zonder nageschakelde weerstanden, zie
pagina 1. Hier moet bij de dimensionering van de afvoer
rekening mee worden gehouden!
De volgende speciale toebehoren zijn verkrijgbaar:
• Verlenging 25mm (bestelnr.: 14 048)
• Voorafsluiters (bestelnr.: 14 053)
Installatie
• Voor het reinigen de plug (Y) demonteren, zie pagina 2
afb. [4].
• Open de koud- en warmwatertoevoer en controleer de
aansluitingen op lekkage!
• Uitlijnen van de functie-eenheid op 6° is mogelijk.
• Ventielen meten, zie pagina 5 afb. [17]. Bij afmetingen
groter dan 44mm moet de meegeleverde verlenging worden
gebruikt.
• Draai de spindel tot de eindaanslag naar links, zie pagina 6
afb. [19].
S
Tekniska data
• Flödestryck 0,5 bar
- Rekommenderat 1,5–5 bar
•Temperatur
- Varmvattentillopp max. 70 °C
- Rekommendation för energibesparing 60 °C
- Termisk desinfektion kan användas
Genomflöden utan efterkopplade motstånd, se sidan 1. Dessa
ska observeras vid dimensioneringen av avloppet!
Följande extra tillbehör finns tillgängliga:
• Förlängning 25 mm (best.-nr: 14 048)
• Säkerhetsspärrar (best.-nr: 14 053)
Installation
• För spolning, demontera pluggarna (Y), se sidan 2 fig. [4].
• Öppna kallvatten- och varmvattentillförseln och kontrollera
anslutningarnas täthet!
• Funktionsenheten kan justeras med 6°.
• Mät ventiler, se sidan 5 fig. [17]. Om måttet är större
än 44mm måste den bifogade förlängningen användas.
• Vrid spindeln åt vänster till ändanslaget, se sidan 6, fig. [19].
DK
Tekniske data
• Tilgangstryk 0,5 bar
- Anbefalet 1,5-5 bar
•Temperatur
- Varmtvandsindgang maks. 70 °C
- Anbefalet som energibesparelse 60 °C
- Termisk desinfektion mulig
Gennemstrømninger uden efterkoblede modstande, se side 1.
Vær opmærksom på dette ved dimensionering af afløbet!
Fås som specialtilbehør:
• Forlænger 25mm (bestillingsnr.: 14 048)
• Afspærringer (bestillingsnr.: 14 053)
Installation
• Til rengøring, afmonter proppene (Y), se side 2 fig. [4].
• Åben for koldt- og varmtvandstilførslen, og kontrollér, om
tilslutningerne er tætte!
• Funktionsenheden kan justeres 6°.
• Mål ventilerne, se side 5 fig. [17]. Ved et mål større
end 44mm skal vedlagte forlænger anvendes.
• Drej spindlen til venstre indtil endestoppet, se side 6,
fig. [19].

14
N
Tekniske data
• Dynamisk trykk 0,5 bar
- Anbefalt 1,5–5 bar
• Minimum gjennomstrømning 5 l/min
•Temperatur
- Varmtvannsinngang maks. 70 °C
- Anbefales ved energisparing 60 °C
- Termisk desinfeksjon mulig
Gjennomstrømninger uten etterkoblede motstander, se side 1.
Disse må overholdes ved dimensjonering av avløpet!
Følgende spesialtilbehør er tilgjengelig:
• Forlengelse 25mm (best.nr.: 14 048)
• Forsperrer (best.nr.: 14 053)
Installasjon
• For spyling må man demontere pluggene (Y), se side 2,
bilde [4].
• Åpne kaldt- og varmtvannstilførselen, og kontroller at
koblingene er tette!
• Funksjonsenheten kan justeres med 6°.
• Mål ventilen, se side 5, bilde [17]. Hvis målet er større
enn 44mm, må vedlagte forlengelse benyttes.
• Drei spindelen mot venstre helt til den stopper, se side 6,
bilde [19].
FIN
Tekniset tiedot
• Virtauspaine 0,5 bar
- Suositus 1,5–5 bar
• Lämpötila
- Lämpimän veden tulo maks. 70 °C
- Energian säästämiseksi suosittelemme 60 °C
- Terminen desinfiointi mahdollinen
Virtaukset ilman jälkikytkettyjä vastuksia, katso sivu 1.
Huomaa nämä viemäriä mitoitettaessa!
Seuraavat erityislisätarvikkeet ovat saatavilla:
• Jatkokappale 25mm (tilausnumero: 14 048)
• Katkaisin (tilausnumero: 14 053)
Asennus
• Huuhtelu, tulpan (Y) irrotus, katso sivu 2 kuva [4].
• Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen
tiiviys!
• Toimintayksikköä voi suoristaa 6°.
• Venttiilien mittaaminen, katso sivu 5 kuva [17]. Jos mitta on
suurempi kuin 44mm, on käytettävä mukana toimitettua
jatkokappaletta.
• Käännä vartta vasemmalle pääterajoittimeen saakka, katso
sivu 6 kuva [19].
PL
Dane techniczne
•Ciśnienie przepływu 0,5 bar
- Zalecane 1,5–5 bar
• Temperatura
- Doprowadzenie wody gorącej maks. 70°C
- Zalecana temperatura energooszczędna 60°C
-Możliwa dezynfekcja termiczna
Ciśnienie przepływu bez oporników dodatkowych: patrz s. 1.
Przestrzegaćtych wartości podczas obliczania wielkości
odpływu!
Dostępne sąnastępujące akcesoria dodatkowe:
•Przedłużenie 25mm (nr kat. 14 048)
•Główne zawory odcinające (nr kat. 14 053)
Instalacja
• W celu spłukiwania, zatkania zdemontować(Y), patrz
strona 2 rys. [4].
• Odkręcićzawory doprowadzające wody zimnej i gorącej
oraz sprawdzićszczelność połączeń!
• Możliwa kalibracja jednostki funkcyjnej o 6°.
• Pomiar zaworów, patrz strona 5 rys. [17]. W przypadku
wymiarów wyższych niż44mm należy zastosować
załączone przedłużenie.
• Trzpieńnależy przekręcićw lewo do oporu końcowego,
patrz strona 6, rys. [19].

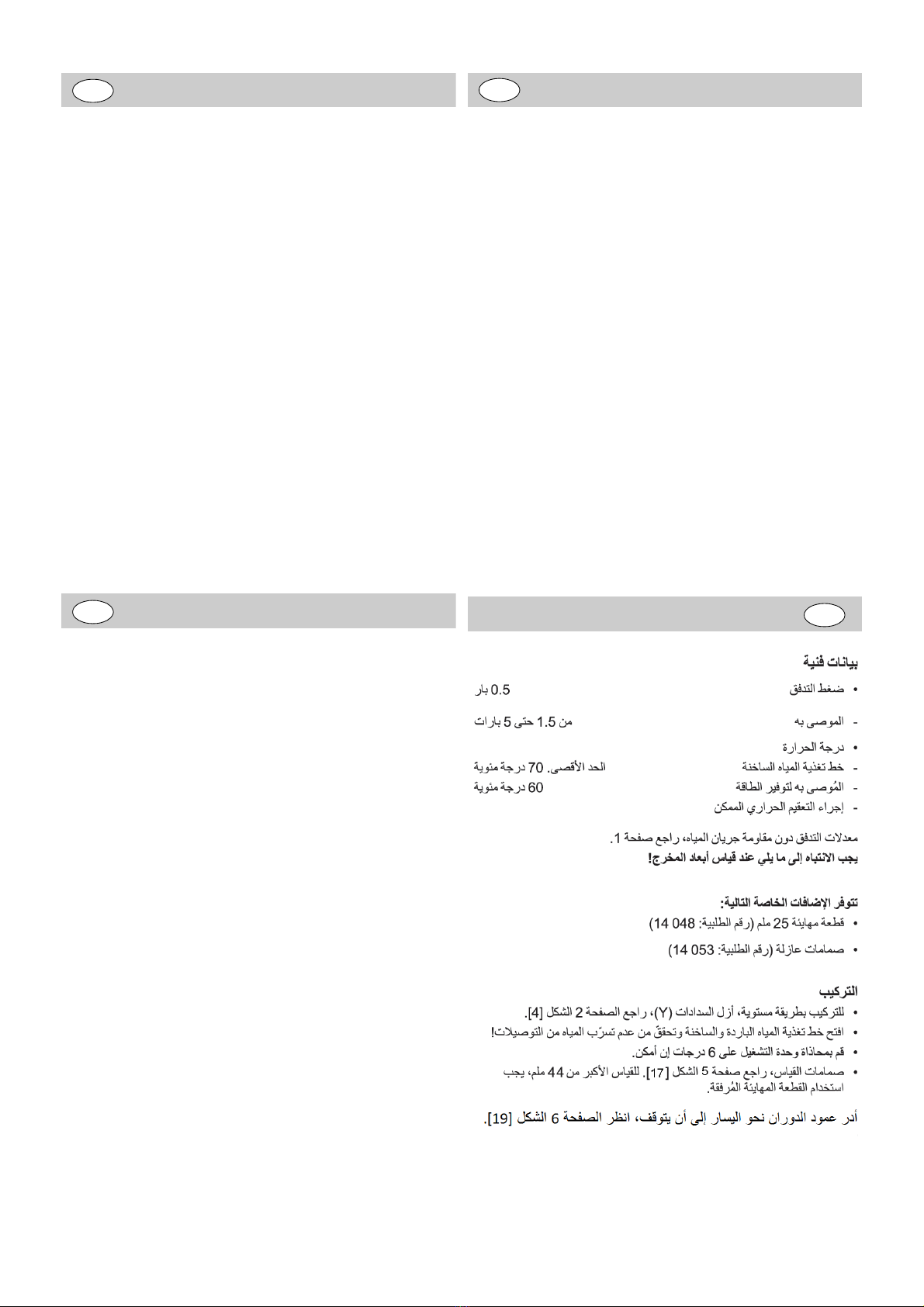

UAE

15
GR
Τεχνικά στοιχεία
•Πίεση ροής 0,5 bar
-Συνιστάται 1,5-5 bar
•Θερμοκρασία
-Τροφοδοσία ζεστού νερού μέγ. 70 °C
-Για εξοικονόμηση ενέργειας συνιστάται 60 °C
-Ηθερμική απολύμανση είναι δυνατή
Πίεση ροής χωρίς μετέπειτα αντιστάσεις, βλ. σελίδα 1. Αυτά
πρέπει να τηρούνται στον υπολογισμό των διαστάσεων
της αποχέτευσης!
∆ιατίθεται οπαρακάτω πρόσθετος εξοπλισμός:
•Σετ προέκτασης 25mm (αρ. παραγγελίας: 14 048)
•Βαλβίδες απομόνωσης (αρ. παραγγελίας: 14 053)
Εγκατάσταση
• Για τον καθαρισμό, αποσυναρμολογήστε την τάπα (Y),
βλέπε σελίδα 2 εικ.[4].
• Ανοίξτε τις παροχές κρύου και ζεστού νερού και ελέγξτε τη
στεγανότητα των συνδέσεων!
• Υπάρχει δυνατότητα προσαρμογής της κλίσης της
λειτουργικής μονάδας κατά 6°.
• Μέτρηση βαλβίδων, βλέπε σελίδα 5, εικ. [17]. Για μέγεθος
άνω των 44mm πρέπει να χρησιμοποιηθεί ηπαρεχόμενη
προέκταση.
• Στρέψτε τον άξονα μέχρι το σημείο τερματισμού προς τα
αριστερά, βλέπε σελίδα 6 εικ. [19].
CZ
Technické údaje
• Proudový tlak 0,5 baru
- Doporučeno 1,5-5 barů
•Teplota
- Vstup teplé vody max. 70 °C
- Pro úsporu energie se doporučuje 60 °C
- Je možno provádět termickou dezinfekci
Průtoky bez dodatečnězapojených odporů, viz strana 1. Toto
je nutné dodržovat při dimenzování odtoku!
K dostání je následující zvláštní příslušenství:
• Prodloužení 25mm (obj. čís.: 14 048)
•Předuzávěry (obj. čís.: 14 053)
Instalace
• Pro propláchnutí demontujte zátku (Y), viz strana 2, obr. [4].
• Otevřete přívod studené a teplé vody a zkontrolujte těsnost
všech spojů!
• Funkční jednotku lze narovnat o 6°.
• Změřte ventily, viz strana 5 obr. [17]. V případěrozměru
většího než 44mm musí být použito přiloženého
prodloužení.
• Hřídelem otáčejte doleva až po koncovou zarážku, viz obr.
na straně6 [19].
H
Műszaki adatok
• Áramlási nyomás 0,5 bar
- Javasolt 1,5–5 bar
•Hőmérséklet
- A melegvíz befolyónyílásánál max. 70 °C
- Energiamegtakarítás céljából javasolt érték 60 °C
- Termikus fertőtlenítés lehetséges
Áramlási nyomási értékek utánkapcsolt ellenállások nélkül,
ld. 1. oldal. Ezekre ügyeljen a lefolyó méretezésénél!
Az alábbi speciális tartozékok kaphatók:
• Hosszabbító 25mm (megr. sz.: 14 048)
• Tartalék elzárók (megr. sz.: 14 053)
Telepítés
• Öblítéshez, (Y) dugó leszerelése, lásd a [4]. ábra a 2.
oldalon.
• Nyissa meg a hideg- és melegvíz vezetékeket és ellenőrizze
a bekötések tömítettségét!
• A működtetőegység igazítása 6° értékkel lehetséges.
• A szelepek méréséhez, lásd 5. oldal [17]. ábra. 44mm-nél
nagyobb méret esetén a mellékelt hosszabbítót kell
használni.
• Csavarja az orsót a végütközőig balra, lásd 6. oldal [19].
ábra.
P
Dados técnicos
• Pressão de caudal 0,5 bar
- Recomendado 1,5-5 bar
• Temperatura
- Abastecimento de água quente máx. 70 °C
- Recomendado para poupança de energia 60 °C
- Possibilidade de desinfeção térmica
Caudais sem resistências conectadas a jusante, ver página 1.
Estes devem ser respeitados no dimensionamento do
escoamento!
Estão disponíveis os seguintes acessórios especiais:
• Extensão 25mm (n.º de encomenda: 14 048)
• Válvulas de segurança (n.º de encomenda: 14 053)
Instalação
• Para lavar, desmontar a tampa da válvula (Y), ver página 2,
fig. [4].
• Abrir a entrada de água fria e de água quente e verificar a
estanqueidade das ligações!
• É possível alinhar a unidade funcional a 6°.
• Medir as válvulas, ver página 5, fig. [17]. Se a medida for
superior a 44mm, é necessário utilizar a extensão fornecida.
• Rodar o veio para a esquerda até ao fim de curso, ver
página 6, fig. [19].

16
TR
Teknik verileri
•Akışbasıncı0,5 bar
- Tavsiye edilen 1,5-5 bar
•Sıcaklık
-Sıcak su girişi maks. 70 °C
- Enerji tasarrufu için tavsiye edilen 60 °C
- Termik dezenfeksiyon mümkündür
Müteakip dirençler olmadan debi bilgileri için bkz. Sayfa 1.
Çıkışboyutu belirlenirken bunlar dikkate alınmalıdır!
Aşağıdaki özel aksesuarlar temin edilebilir:
• Uzatma 25mm (Siparişno.: 14 048)
• Kesme valfleri (Siparişno.: 14 053)
Montaj
• Yıkama işlemi için tapa (Y) sökülmelidir, bkz. Sayfa 2
Şekil [4].
• Soğuk ve sıcak su vanasınıaçın ve tüm bağlantıların
sızdırmaz olup olmadığınıkontrol edin!
• Fonksiyon ünitesinin 6° kadar hizalanmasımümkündür.
• Valflerin ölçülmesi, bkz. Sayfa 5 Şekil [17]. Ölçünün 44mm
üzerinde olmasıhalinde, birlikte verilen uzatma
kullanılmalıdır.
• Mili son dayama noktasına kadar sola döndürün, bkz.
sayfa 6 şekil [19].
SK
Technické údaje
• Hydraulický tlak 0,5 baru
– Odporúčame: 1,5–5 barov
•Teplota
– Na vstupe teplej vody max. 70 °C
–Zaúčelom úspory energie sa odporúča60°C
– Je možná termická dezinfekcia
Prietoky bez dodatočne zapojených odporov, pozri stranu 1.
Dodržujte ich pri dimenzovaní odtoku!
K dispozícii je nasledovné zvláštne príslušenstvo:
•Predĺženie 25mm (obj. čís.: 14 048)
• Preduzáver (obj. čís.: 14 053)
Inštalácia
• Na preplachovanie odmontujte zátku (Y), pozri stranu 2,
obr. [4].
• Otvorte prívod studenej a teplej vody a skontrolujte tesnosť
všetkých spojov!
• Funkčnú jednotku môžete nastaviťo 6 °.
• Odmerajte ventily, pozri stranu 5 obr. [17]. V prípade
rozmeru väčšieho než 44mm sa musí použiťpriložené
predĺženie.
• Hriadeľom otáčajte doľava až po koncovú zarážku, viz obr.
na strane 6 [19].
SLO
Tehnični podatki
•Pretočni tlak 0,5 bara
- Priporočeno 1,5–5 bar
• Temperatura
- Dotok tople vode najv. 70 °C
- Za prihranek energije se priporoča60°C
-Mogoča je termična dezinfekcija.
Pretoki brez priključenih uporov, glejte stran 1. Te je treba
upoštevati pri dimenzioniranju odtoka!
Na voljo je naslednja dodatna oprema:
• podaljšek 25mm (št. artikla: 14 048);
• predzapore (št. artikla: 14 053).
Namestitev
• Za izpiranje, demontažo čepov (Y) glejte stran 2 sl. [4].
• Odprite dotok hladne in tople vode ter preverite tesnjenje
priključkov!
• Funkcijsko enoto je mogoče obrniti za 6 °.
• Merjenje ventilov, glejte stran 5 sl. [17]. Če so mere večje
od 44mm, je treba uporabiti priloženi podaljšek.
• Vreteno do končnega položaja zavrtite v levo, glejte stran 6,
slika [19].
HR
Tehnički podaci
• Hidraulički tlak 0,5 bara
- Preporučeno 1,5-5 bara
• Temperatura
- Dovod tople vode maks. 70 °C
- Zbog uštede energije preporučuje se 60 °C
-Moguća termička dezinfekcija
Protoci bez pridodanih otpornika, pogledajte stranicu 1.
Na ove vrijednosti također treba paziti prilikom
dimenzioniranja odvoda!
Dostupan je sljedeći posebni pribor:
• Produžetak 25mm (oznaka za narudžbu: 14 048)
• Predzapori (oznaka za narudžbu: 14 053)
Ugradnja
• Za ispiranje demontirati čep (Y), pogledajte stranicu 2 sl. [4].
• Otvorite dovod hladne i tople vode te ispitajte jesu li
priključci zabrtvljeni!
• Usmjeravanje funkcijske jedinice za 6°.
• Izmjeriti ventile, vidi stranicu 5 sl. [17]. U slučaju mjere veće
od 44mm treba se upotrijebiti priloženi produžetak.
• Vreteno okrenuti ulijevo do graničnika, pogledajte na
stranici 6 sl. [19].

17
BG
Технически данни
•Налягане на потока 0,5 бара
–препоръчва се 1,5–5 бара
•Температура
–на топлата вода при входа макс. 70 °C
–препоръчва се за икономия на енергия 60 °C
–възможна етермична дезинфекция
За дебити без допълнително монтирани наставки вижте
страница 1. Те трябва да се спазват при оразмеряване
на сифона!
Налични са следните специални части:
•удължител 25мм (кат. №14 048);
•спирателни вентили (кат. №14 053).
Монтаж
• За почистване демонтирайте тапичката (Y), вижте
страница 2, фиг.[4].
• Отворете крановете за подаване на студена итопла
вода ипроверете връзките за теч!
• Възможно енастройване на функционалния елемент
с6°.
• Измерете клапаните, вижте страница 5, фиг.[17].Ако
размерът епо-голям от 44мм, трябва да бъде използван
приложеният удължител.
• Завъртете наляво шпиндела до крайното ограничение,
вж. стр. 6, фиг. [19].
EST
Tehnilised andmed
• Veesurve 0,5 baari
- Soovituslik surve 1,5–5 baari
• Temperatuur
- Sooja vee sissevool max 70 °C
- Soovituslik temperatuur energiasäästuks 60 °C
- Võimalik on termiline desinfektsioon
Läbivool ilma järelelülitatava veevoolutakistusteta, vt lk 1.
Neid tuleb äravoolu mõõtmete kindlaksmääramisel silmas
pidada!
Saadaval on järgmised lisatarvikud.
• Pikendus 25mm (tellimisnumber: 14 048)
• Eeltõkesti (tellimisnumber: 14 053)
Paigaldamine
• Läbipesemiseks eemaldage korgid (Y), vt lk 2, joonis [4].
• Avage külma ja kuuma vee juurdevool ja veenduge, et
ühenduskohad ei leki!
• Funktsiooniüksuse joondamine on võimalik 6°.
• Mõõtke ventiile, vt lk 5, joonis [17]. Mõõtmest 44mm
suurema korral tuleb kasutada kaasasolevat pikendust.
• Keerake spindlit vasakule kuni piirdeni, vt lk 6, joonist [19].
LV
Tehniskie parametri
• Hidrauliskais spiediens 0,5 bar
- Ieteicamais 1,5–5 bar
•Temperatūra
-Karstāūdens ieplūdes vieta maks. 70 °C
-Enerģijas ekonomijai ieteicams 60 °C
-Iriespējama termiskādezinfekcija
Caurtece bez izejāpieslēgtas pretestības, skatiet 1. lpp.
Tājāievēro, izvēloties noteces parametrus!
Ir pieejami tālāk norādītie speciālie piederumi.
• Pagarinājums 25mm (pasūtījuma nr. 14 048)
•Ūdens noslēgi (pasūtījuma nr. 14 053)
Uzstādīšana
• Lai izskalotu, demontējiet aizbāzni (Y), skatiet [4]. att. 2. lpp.
• Atveriet aukstāun siltāūdens apgādi un pārbaudiet
pieslēgumu blīvumu!
• Iespējama funkcijas vienības līmeņošana par 6°.
• Nomēriet ventiļus, skatiet 5. lpp., [17]. att. Ja mērs ir lielāks
par 44mm, jāizmanto komplektācijāietilpstošais
pagarinājums.
• Grieziet vārpstu līdz gala ierobežotājam pa kreisi, skatiet
6. lappusē[19]. att.
LT
Techniniai duomenys
• Vandens slėgis 0,5 baro
- Rekomenduojama 1,5–5 bar
•Temperatūra
-Įtekančio karšto vandens temperatūra maks. 70 °C
- Rekomenduojama temperatūra taupant energiją60 °C
- Galima atlikti terminędezinfekciją
Pralaidos neprijungus ribotuvų, žr. 1 psl. Įvisa tai turi būti
atsižvelgta nustatant nutekėjimo angos dydį!
Galima įsigyti šiųspecialiųjųpriedų:
• Ilgintuvas, 25mm (užs. Nr. 14 048)
• Pirminės sklendės (užs. Nr. 14 053)
Įrengimas
• Norėdami praplauti, išmontuokite aklidangtį(Y),
žr. 2 psl., [4] pav.
• Atidarykite šalto bei karšto vandens sklendes ir patikrinkite,
ar jungtys sandarios!
• Funkcinįblokągalima reguliuoti 6°.
• Vožtuvųmatavimas, žr. 5 psl., [17] pav. Jei matmenys
didesni nei 44mm, turi būti naudojamas pridėtas ilginimo
elementas.
• Suklįiki galinės atramos sukite įkairę, žr. 6 psl. [19] pav.

18
RO
Specificații tehnice
• Presiune de curgere 0,5 bar
- Recomandat 1,5-5 bar
•Temperatură
- Admisie apăcaldămax. 70 °C
- Pentru economia de energie se recomandă60 °C
- Este posibilădezinfecția termică
Debite fărărezistenţe în aval, a se vedea pagina 1. Acestea
trebuie respectate la dimensionarea debitului de
evacuare!
Sunt disponibile următoarele accesorii speciale:
• Prelungitor 25mm (nr. catalog: 14 048)
• Robinete de izolare (nr. catalog: 14 053)
Instalare
• Pentru curățare, se demonteazădopurile, a se vedea
pagina 2, fig. [4].
• Se deschide alimentarea cu apărece şi caldăşi se verifică
etanşeitatea racordurilor!
• Este posibilăalinierea unității funcționale la 6°.
• Se măsoarăventilele, a se vedea pagina 5, fig. [17]. La o
cotămai mare de 44mm trebuie săse utilizeze prelungitorul
livrat.
• Rotiți axul spre stânga pânăla limitatorul final, a se vedea
pagina 6, fig. [19].
CN
技术参数
•水流压力 0.5 巴
-推荐使用 1.5 – 5 巴
•温度
-热水进水管 最高 70 °C
-推荐使用 （节能） 60 °C
-可进行温控消毒
无下游阻力时的流量，参见第 1 页。测定出水口尺寸时应遵循
这些规定！
可提供以下特殊配件：
•接长节 25 毫米 （产品号：14 048）
•截止阀 （产品号：14 053）
安装
• 为便于冲洗，卸下橡皮塞 (Y)，参见第 2 页中的图 [4]。
• 打开冷热水进水管，检查连接是否存在渗漏情况！
• 可按 6° 角度对齐功能件。
• 关于测量阀门，请参见第 5 页中的图 [17]。对于大于 44 毫
米的尺寸，必须使用随附的接长节。
• 将轴向左旋转至尽头，参见第 6 页图片。 [19].
UA
Технічні характеристики
•Гідравлічний тиск 0,5 бар
-Рекомендовано 1,5–5 бар
•Температура
-Температура гарячої води на вході макс. 70 °C
-Для заощадження енергії рекомендовано 60 °C
-Можлива термічна дезінфекція
Витрати води без пристроїв, установлених на виході,
див. с.1.Їх необхідно брати до уваги для розрахунків
зливу!
Пропонуються нижчезазначені спеціальні приладдя.
•Подовження 25 мм (артикул №14 048).
•Попередні запірні клапани (артикул №14 053).
Встановлення
• Для промивання видалити пробки, див. с.2,рис.4.
• Перевірте щільність трубопроводів для гарячої та
холодної води!
• Функціональний блок можна вирівняти, повертаючи
на 6°.
• Виміряти вентилі, див. с.5,рис.17.Якщо розмір
перевищує 44 мм, необхідно використовувати
подовжувач, який додається.
• Повернути шпиндель до кінцевого упора ліворуч, див.
стор. 6, рис. [19].
RUS
Технические данные
•Динамическое давление 0,5 бар
-Рекомендовано 1,5–5 бар
•Температура
-Вход горячей воды макс. 70 °C
-Рекомендовано для экономии энергии 60 °C
-Возможна термическая дезинфекция
Расход без подключенных сопротивлений, см. стр.1.
Эти данные необходимо учитывать при определении
параметров слива!
Предлагаются нижеуказанные специальные
принадлежности.
•Удлинитель 25мм (артикул №14 048).
•Предварительные запорные элементы
(артикул №14 053).
Установка
• Для промывки демонтировать пробки (Y), см. стр.2,
рис.4.
• Открыть подачу холодной игорячей воды, проверить
соединения на герметичность!
• Для выравнивания функционального узла возможен его
поворот на 6°.
• Измерить вентили, см. стр.5,рис.17.Если этот размер
больше 44мм, необходимо использовать прилагаемый
удлинитель.

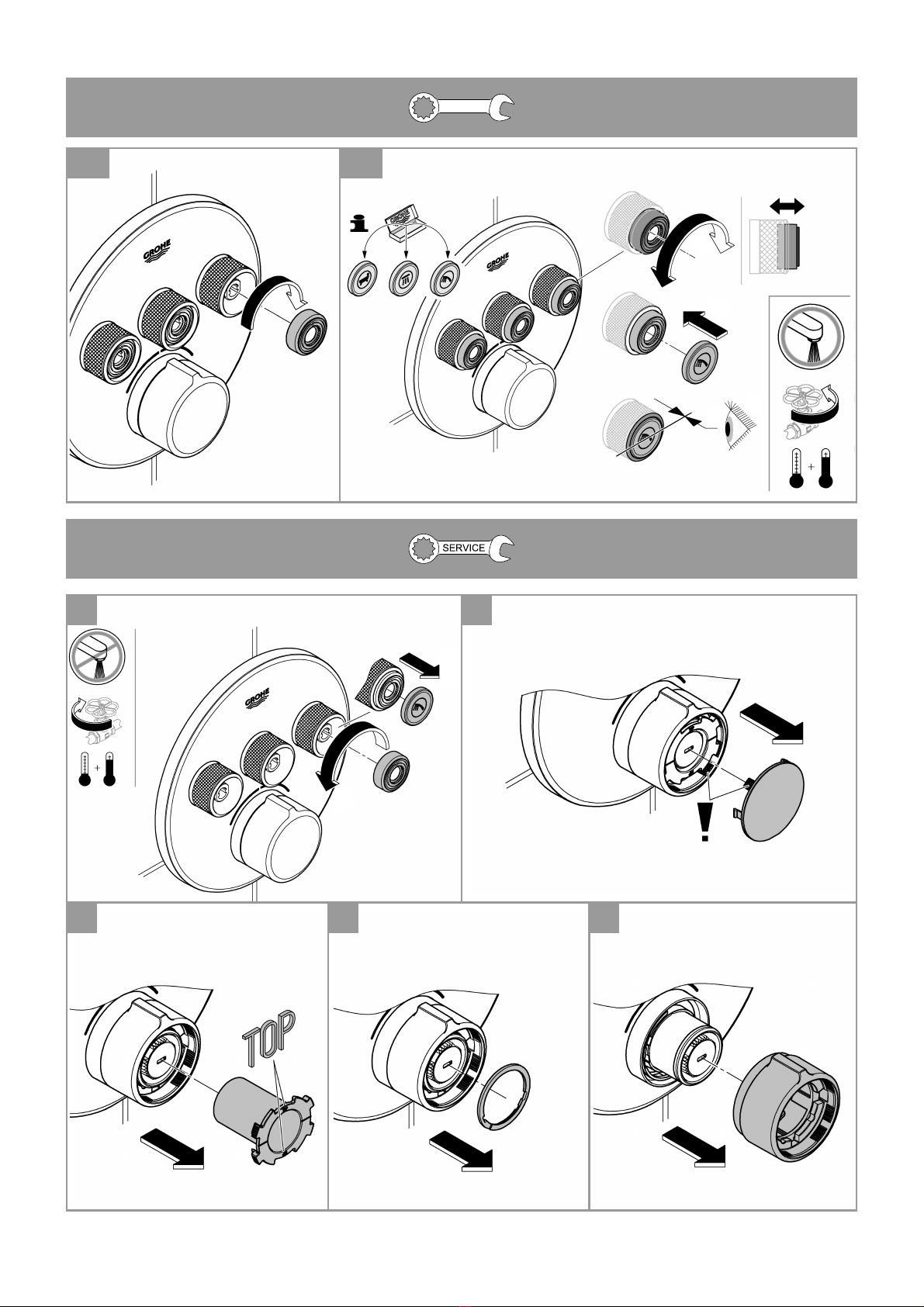

• Повернуть шпиндель до конечного упора влево, см.
стр.6,рис. [19].

1
19
