Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen

Warmwasserbereitern) ist nicht möglich.

Technische Daten

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei

Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasser-

anschluss sind zu vermeiden!

GROHE Armaturen mit Brausen oder mit herausziehbaren

Ausläufen/Brausen sind mit DIN-DVGW bauartgeprüften

Rückflussverhinderern ausgerüstet.

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder

eingewiesene Fachkräfte!

Bitte an den Benutzer weitergeben!

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar

Betriebsdruck: max. 10 bar

Prüfdruck: 16 bar

Durchfluss bei 3 bar Fließdruck

bei Wanne: ca. 20 l/min

bei Brause: ca. 16 l/min

Temperatur Warmwassereingang: max. 70 °C

Empfohlen (Energieeinsparung): 60 °C

Thermische Desinfektion möglich

Installation:

Rohrleitungssystem vor und nach der Installation

gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Die Ausladung kann um 20mm vergrößert werden,

Best.-Nr. Verlängerung: 07 130 (siehe Ersatzteile).

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion

prüfen.

Schließen der Armatur bewirkt automatisches

Umschalten von Brauseauslauf auf Wanneneinlauf.

Vormontierter Temperaturbegrenzer im

Auslieferzustand nicht aktiv.

Mengenbegrenzung:

In Verbindung mit hydraulischen Durchlauferhitzern

ist eine Durchflussmengenbegrenzung nicht zu

empfehlen.

Wartung:

Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der

Dichtungen achten.

Verschraubung einschrauben und fest anziehen.

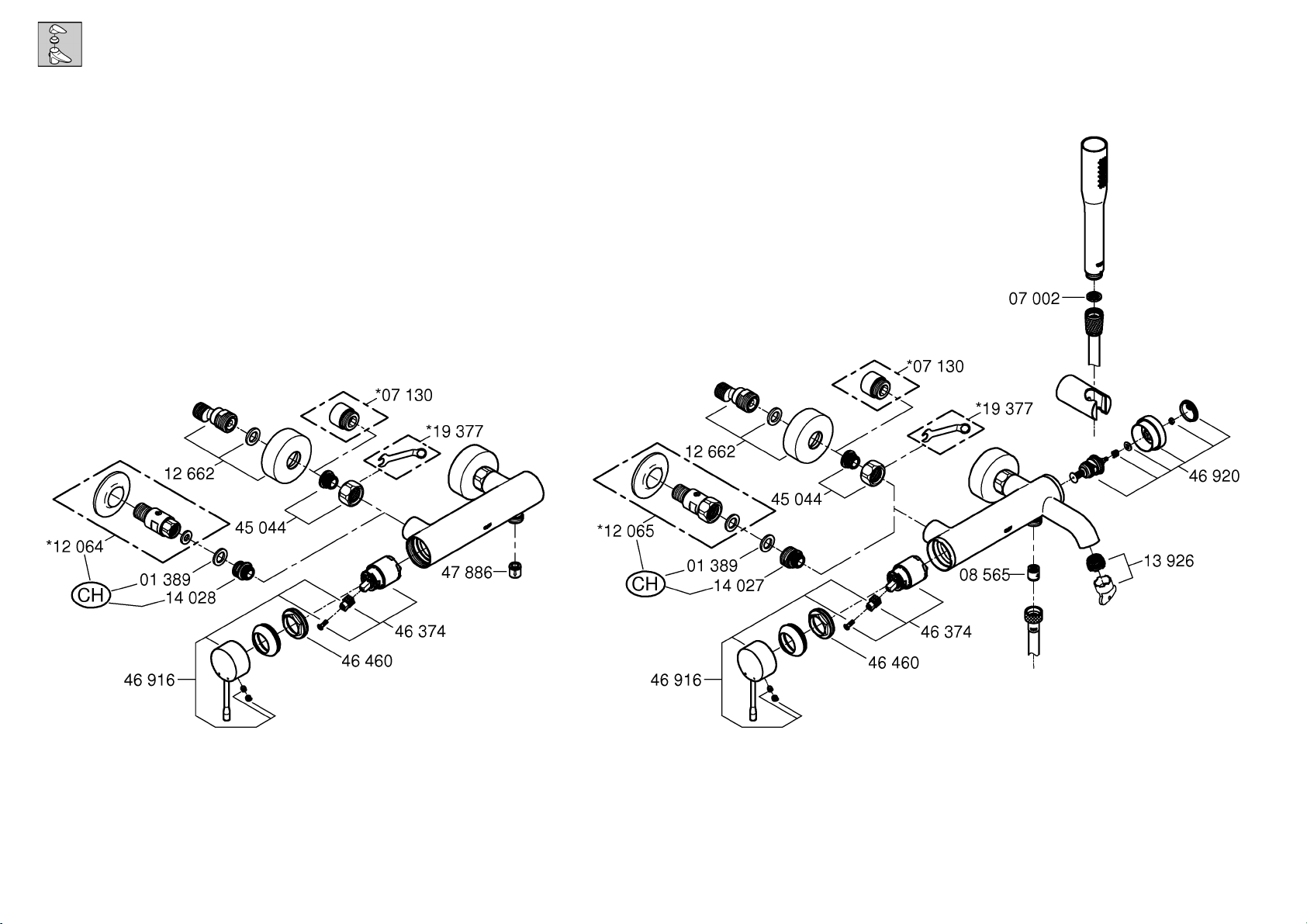

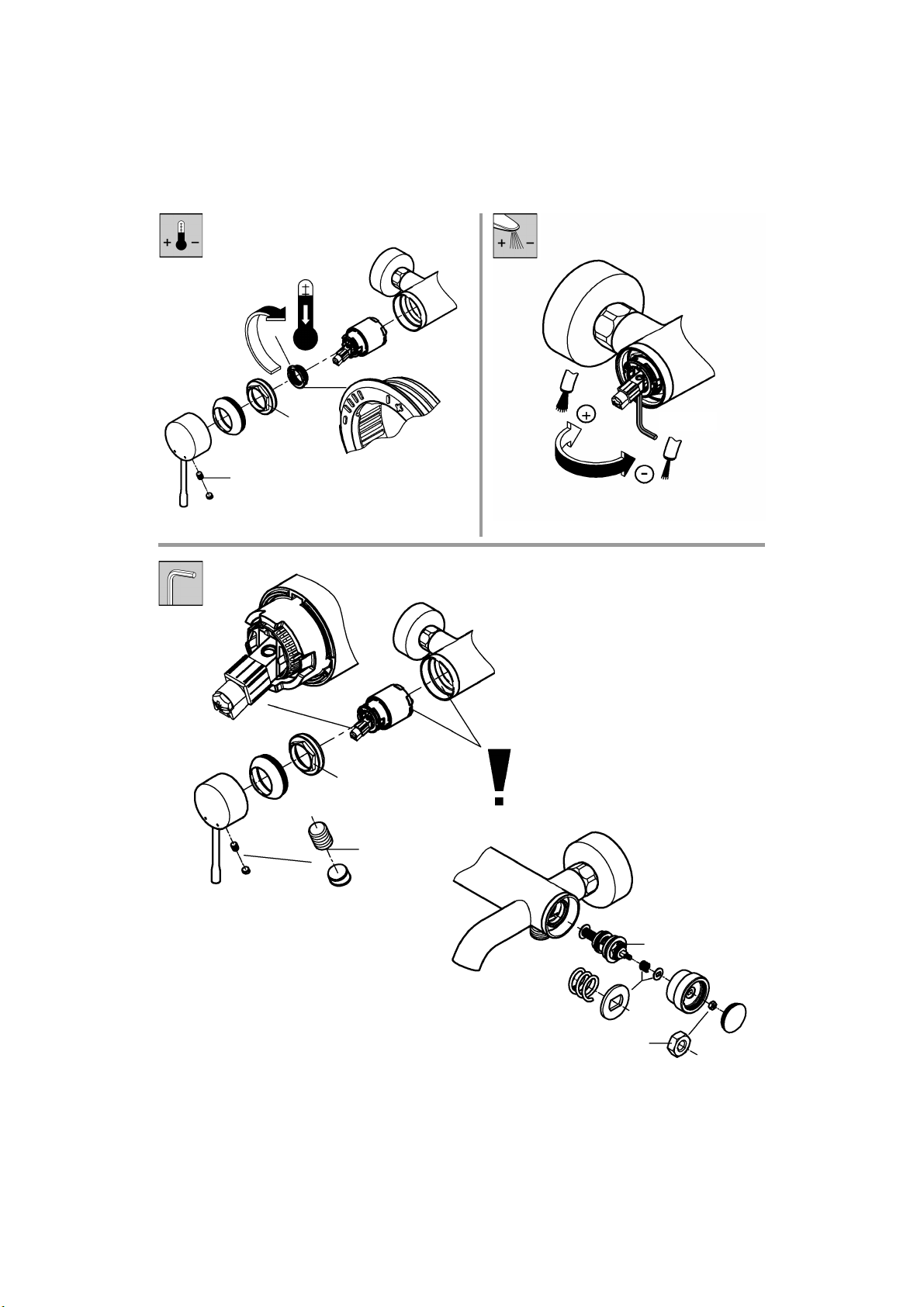

Ersatzteile: siehe Explosionsdarstellung

(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

Application:

Operation with unpressurized storage heaters is not possible.

Specifications

If static pressure exceeds 5 bar, a pressure-reducing valve

must be fitted.

Avoid major pressure differences between hot and cold water

supply.

GROHE fittings with showers or with pull-out bath spouts/

showers are equipped with non-return valves.

This technical product information is exclusively

for the installer or trained specialists.

Please pass these instructions on to the user.

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar

Operating pressure: max. 10 bar

Test pressure: 16 bar

Flow rate at 3 bar flow pressure

for bath: approx. 20 l/min

for shower: approx. 16 l/min

Hot water inlet temperature: max. 70 °C

Recommended (energy saving): 60 °C

Thermal disinfection possible

Installation:

Flush piping system prior and after installation of

fitting thoroughly (Consider EN 806)!

The projection can be increased by 20mm, extension

Prod. no: 07 130 (see Replacement parts).

Function:

Check connections for leaks and check function of

fitting.

Flow is diverted automatically from shower outlet to

bath inlet when the fitting is closed.

The preassembled temperature limiter is not active in

delivery condition.

Flow rate limitation:

The use of flow rate limiters in combination with

hydraulic instantaneous heaters is not recommended.

Maintenance:

Inspect and clean all components and replace if

necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the

seals are correctly seated.

Screw in and tighten screwing.

Replacement parts: see exploded drawing

(* = special accessories)

Care: see Care Instructions

Domaine d'application:

Un fonctionnement avec des accumulateurs sans pression

(chauffe-eau à écoulement libre) n'est pas possible!

Caractéristiques techniques

Installer un réducteur de pression en cas de pressions

statiques supérieures à 5 bars.

Eviter les différences importantes de pression entre les

raccordements d'eau chaude et d'eau froide!

Les robinetteries GROHE avec douche ou douchette

extractible sont équipées de clapets anti-retour éprouvés.

La documentation technique/produit est

exclusivement destinée aux plombiers et aux

personnels qualifiés.

Penser à la remettre à l’utilisateur.

Pression dynamique: minimale 0,5 bar –

recommandée 1 à 5 bars

Pression de service: 10 bars maxi.

Pression d'épreuve: 16 bars

Débit à une pression dynamique de 3 bars

du robinet: env. 20 l/min

de la douche: env. 16 l/min

Température de l’eau chaude: 70 °C maxi.

Recommandée (économie d'énergie): 60 °C

Désinfection thermique possible

Installation

Bien rincer les canalisations avant et après

l’installation (respecter la norme EN 806)!

Il est possible d’agrandir la saillie de 20mm avec une

rallonge (réf. 07 130) (cf. Pièces de rechange).

Fonctionnement

Contrôler l’étanchéité des raccordements et contrôler

le fonctionnement de la robinetterie.

La fermeture du mitigeur entraîne l'inversion

automatique de la douche au bec.

Le limiteur de température prémonté n’est pas actif à

la livraison.

Limiteur de débit

La limitation du débit est déconseillée avec des

chauffe-eau instantanés à commande hydraulique.

Maintenance

Contrôler et nettoyer toutes les pièces, les

remplacer le cas échéant.

Fermer les arrivées d’eau en cas de maintenance.

Contrôler le siège des joints lors du montage de la

cartouche.

Insérer la bague filetée et serrer jusqu'au blocage.

Pièces de rechange: cf. vue explosée

(* = accessoires spéciaux).

Entretien: cf. les instructions d’entretien

Campo de aplicación

No es posible el funcionamiento con acumuladores sin

presión (calentadores de agua sin presión).

Datos técnicos

Si la presión en reposo es superior a 5 bares, hay que instalar

un reductor de presión.

¡Deberán evitarse diferencias de presión importantes entre

las acometidas del agua fría y del agua caliente!

Las griferías GROHE con ducha o con caño/ducha extraíble

están equipadas con válvulas antirretorno con certificación de

modelo.

¡Esta información técnica de productos está

destinada exclusivamente para el instalador o

para especialistas instruidos!

¡Por favor, entréguesela al usuario!

Presión de trabajo: mín. 0,5 bares – recomendada 1 – 5 bares

Presión de utilización: máx. 10 bares

Presión de verificación: 16 bares

Caudal para una presión de trabajo de 3 bares

bañera: aprox. 20 l/min

ducha: aprox. 16 l/min

Temperatura de la entrada del agua caliente: máx. 70 °C

Recomendada (ahorro de energía): 60 °C

Desinfección térmica posible

Instalación:

¡Purgar a fondo el sistema de tuberías antes y

después de la instalación (tener en cuenta EN 806)!

El alargamiento puede aumentarse en 20mm,

Núm. de pedido de la prolongación: 07 130

(ver piezas de recambio).

Funcionamiento:

Comprobar la estanqueidad de las conexiones y el

funcionamiento de la grifería.

Al cerrar las llaves, se pasa automáticamente de

salida por la ducha a salida por el caño de la bañera.

El limitador de temperatura premontado no está

activado en el momento del suministro.

Limitación del caudal:

Se recomienda no utilizar el limitador de caudal en

combinación con calentadores instantáneos con

control hidráulico.

Mantenimiento:

Verificar todas las piezas, limpiarlas y cambiarlas

en caso de necesidad.

¡Cerrar la alimentación de agua al realizar trabajos de

mantenimiento!

Al montar el cartucho tener en cuenta el correcto

asiento de las juntas.

Enroscar la unión atornillada y apretar fuertemente.

Recambios: véase la vista de despiece

(* = Accesorio especial)

Cuidados: véanse las instrucciones de conservación

Gamma di applicazioni:

Non è possibile il funzionamento con accumulatori di acqua

calda a bassa pressione (accumulatori di acqua calda a

circuito aperto).

Dati tecnici

Per pressioni statiche superiori a 5 bar si raccomanda

l’installazione di un riduttore di pressione.

Evitare grandi differenze di pressione fra i raccordi d'acqua

fredda e d'acqua calda!

Tutti i rubinetti GROHE con doccia o raccordi di uscita/docce

estraibili sono dotati di valvola di non ritorno.

Queste informazioni tecniche sul prodotto sono

ad uso esclusivo dell’installatore e di personale

qualificato!

Si prega di consegnarle all’utente!

Pressione idraulica: min. 0,5 bar – consigliata 1 – 5 bar

Pressione di esercizio: max. 10 bar

Pressione di prova: 16 bar

Portata a 3 bar di pressione idraulica

con vasca: circa 20 l/min

con doccia: circa 16 l/min

Temperatura ingresso acqua calda: max. 70 °C

Consigliata (risparmio energetico): 60 °C

Disinfezione termica consentita

Installazione:

Prima e dopo l’installazione pulire a fondo il sistema

di tubazioni (osservare la norma EN 806)!

La distanza dalla parete può essere aumentata di 20mm

(n. di codice prolunga: 07 130 (vedi parti di ricambio).

Funzionamento:

Controllare la tenuta dei raccordi e il funzionamento

del rubinetto.

Chiudendo il rubinetto, il deviatore torna automatica-

mente nella posizione di flusso verso la vasca.

Il limitatore di temperatura premontato non è attivo in

condizioni di fornitura.

Limitatore di portata:

L'uso di un limitatore di portata non è raccomandabile

negli scaldabagni istantanei idraulici.

Manutenzione:

Controllare, pulire ed eventualmente sostituire

tutti i pezzi.

Chiudere l’entrata dell’acqua durante lavori di

manutenzione!

Durante il montaggio della cartuccia controllare

che le guarnizioni siano perfettamente in sede.

Avvitare il raccordo a vite e serrarlo bene.

Pezzi di ricambio:vedi immagini esplose

(* = accessori speciali).

Manutenzione ordinaria: vedi istruzioni per

manutenzione ordinaria

Toepassingsgebied:

Het werken met lagedrukboilers (open warmwatertoestellen)

is niet mogelijk!

Technische gegevens

Bij statische drukken boven 5 bar dient een

drukreduceerventiel te worden ingebouwd.

Voorkom hoge drukverschillen tussen de koud- en

warmwateraansluiting!

GROHE kranen met douches of met uittrekbare uitlopen/

douches zijn uitgerust met gekeurde terugslagkleppen.

Deze technische productgegevens zijn uitsluitend

bedoeld voor de installateur of gekwalificeerde

monteurs!

Overhandig deze aan de gebruiker!

Stromingsdruk: min. 0,5 bar – aanbevolen 1 – 5 bar

Werkdruk: max. 10 bar

Testdruk: 16 bar

Capaciteit bij 3 bar stromingsdruk

bij bad: ca. 20 l/min

bij douche: ca. 16 l/min

Temperatuur warmwateringang: max. 70 °C

Aanbevolen (energiebesparing): 60 °C

Thermische desinfectie is mogelijk

Installeren:

Leidingen vóór en na het installeren grondig spoelen

(EN 806 in acht nemen)!

De sprong kan met 20mm worden vergroot, extensie

bestelnr.: 07 130 (zie Reserveonderdelen).

Werking:

Controleer of de aansluitingen niet lekken en of de

kraan werkt.

Bij het dichtdraaien van de kraan wordt automatisch

van de toevoer voor de douche naar de toevoer voor

de badkuip omgeschakeld.

Vooraf gemonteerde temperatuurbegrenzer in

uitlevertoestand niet actief.

Volumebegrenzer:

In combinatie met c.v.-ketels met warmwatervoorziening

en geisers is een doorstroombeperking aan de

warmwaterkant niet aan te raden, i.v.m. de tapdrempel

van de geiser/combiketel.

Onderhoud:

Controleer alle onderdelen, reinig en vervang

deze indien nodig.

Sluit bij onderhoudswerkzaamheden de watertoevoer

af!

Controleer bij het inbouwen van de kardoes of de

afdichtingen goed zitten.

Breng de schroefring aan en draai deze stevig vast.

Reserveonderdelen: zie stuklijst

(* = speciaal toebehoren)

Reiniging: zie reinigingsaanwijzing

Användningsområde:

Drift med lågtrycksbehållare (öppna varmvattenberedare) är

inte möjlig!

Tekniska data

En reduceringsventil ska installeras om vilotrycket

överstiger 5 bar.

Större tryckdifferenser mellan kallvatten- och

varmvattenanslutningen måste undvikas!

GROHE armaturer med dusch eller med utdragbart utlopp/

dusch är utrustade med backventil.

Denna tekniska produktinformation är

uteslutande avsedd för installatören eller

anvisade fackmän!

Var vänlig lämna vidare till användaren!

Flödestryck: min. 0,5 bar – rekommenderat 1 – 5 bar

Driftstryck: max. 10 bar

Kontrolltryck: 16 bar

Kapacitet vid 3 bar flödestryck

vid badkar: ca 20 l/min

vid dusch: 16 l/min

Temperatur varmvatteningång: max. 70 °C

Rekommendation (energibesparing): 60 °C

Termisk desinfektion kan användas

Installation:

Spola rörledningssystemet noggrant före och efter

installationen (observera EN 806)!

Utloppet kan ökas 20mm, beställn.-nr

förlängning: 07 130 (se reservdelar).

Funktion:

Kontrollera att alla anslutningar är täta och fungerar

felfritt.

När man stänger blandaren sker en automatisk

omkoppling från dusch till badkar.

Den förmonterade temperaturbegränsaren är inte

aktiverad vid leverans.

Volymbegränsning:

Flödebegränsningen bör inte användas i kombination

med hydrauliska genomströmningsberedare.

Underhåll:

Kontrollera och rengör alla delarna, byt vid behov.

Spärra vattentillförseln vid underhållsarbeten!

Kontrollera att tätningarna sitter rätt vid

montering av patronen.

Skruva fast skruvförbandet och dra åt hårt.

Reservdelar: se sprängskiss

( * = specialtillbehör).

Skötsel: se Skötselanvisning

Anvendelsesområde:

Anvendelse i forbindelse med trykløse beholdere (åbne

vandvarmere) er ikke mulig!

Tekniske data

Ved hviletryk over 5 bar skal der monteres en reduktionsventil.

Større trykforskelle mellem koldt- og varmtvandstilslutningen

bør undgås!

GROHE armaturer med brusere eller udtrækkelige udløb/

brusere skal udstyres med godkendte kontraventiler.

Denne Tekniske Produktinformation er kun til vvs-

installatøren og erfarne fagfolk!

Giv den venligst videre til brugeren!

Tilgangstryk: min. 0,5 bar – anbefalet 1 – 5 bar

Driftstryk: maks. 10 bar

Kontroltryk 16 bar

Gennemløb ved 3 bar tilgangstryk

kar: ca. 20 l/min.

bruser: ca. 16 l/min.

Temperatur ved varmtvandsindgangen: maks. 70 °C

Anbefalet (energibesparelse): 60 °C

Termisk desinfektion mulig

Installation:

Skyl rørledningssystemet grundigt før og efter

installationen (Vær opmærksom på EN 806)!

Fremspringet kan forlænges med 20mm, bestillingsnr.

til forlængelsen: 07 130 (se Reservedele).

Funktion:

Kontrollér, at tilslutningerne er tætte, og at armaturet

fungerer.

Når der lukkes for armaturet, skiftes der automatisk

fra bruser til kar.

Formonteret temperaturbegrænsning er ikke aktiveret

ved leveringen.

Mængdebegrænsning:

I forbindelse med hydrauliske

gennemstrømningsvandvarmere kan brug af

gennemstrømningsbegrænsning ikke anbefales.

Vedligeholdelse:

Kontrollér alle dele, rens dem, skift dem evt. ud.

I forbindelse med vedligeholdelsesarbejde skal der

lukkes for vandet!

Vær ved montering af patronen opmærksom på,

at pakningerne monteres korrekt.

Skru forskruningen i, og spænd den.

Reservedele: se den sprængte tegning

(* = specialtilbehør)

Pleje: se plejeanvisningen.

Bruksområde:

Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er

ikke mulig.

Tekniske data

Ved statisk trykk over 5 bar monteres en

trykkreduksjonsventil.

Unngå store trykkdifferanser mellom kaldt- og

varmtvannstilkoblingen!

GROHE-armaturer med dusjer eller med uttrekkbare kraner/

dusjer er utstyrt med typetestede tilbakeslagsventiler.

Denne tekniske produktinformasjonen er

utelukkende laget for installatører og annet

faglært personell!

Vennligst gi denne produktinformasjonen videre

til brukeren!

Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar

Driftstrykk: maks. 10 bar

Kontrolltrykk: 16 bar

Gjennomstrømning ved 3 bar dynamisk trykk

badekar: ca. 20 l/min

dusj: ca. 16 l/min

Temperatur varmtvannsinngang: maks. 70 °C

Anbefalt (energisparing): 60 °C

Termisk desinfeksjon mulig

Installering:

Spyl rørledningssystemet grundig før og etter

installeringen (Følg EN 806)!

Avstanden fra veggen kan økes 20mm, best.nr.

forlengelse: 07 130 (se Reservedeler).

Funksjon:

Kontroller at tilkoblingene er tette og at armaturen

fungerer som den skal.

Når armaturen stenges, skjer en automatisk

omkobling fra dusjutløp til karinnløp.

Formontert temperaturbegrenser er ikke aktiv

i leveringstilstand.

Mengdebegrensning:

Bruk av strømningsbegrenser anbefales ikke i

forbindelse med hydrauliske varmtvannsberedere.

Vedlikehold:

Kontroller alle delene, rengjør og skift eventuelt

ut.

Steng vanntilførselen ved vedlikeholdsarbeider!

Kontroller at tetningene sitter riktig når patronen

monteres.

Skru på skruforbindelsen og stram.

Reservedeler: se sprengskisse

(* = ekstra tilbehør)

Pleie: se pleieveiledningen

Käyttöalue:

Käyttö paineettomien säiliöiden (avoimien

lämminvesiboilerien) kanssa ei ole mahdollista.

Tekniset tiedot

Asenna paineenalennusventtiili lepopaineiden

ylittäessä 5 baria.

Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä

on vältettävä!

Suihkulla tai ulosvedettävällä juoksuputkella/suihkulla

varustetuissa GROHE-hanoissa on takaiskuventtiilit.

FIN

Tämä tekninen tuotetiedote on tarkoitettu

yksinomaan asentajille tai koulutuksen saaneille

ammattimiehille!

Anna se edelleen laitteen käyttäjälle!

Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar

Käyttöpaine: maks. 10 bar

Tarkastuspaine: 16 bar

Läpivirtaus, kun virtauspaine on 3 baria

amme: n. 20 l/min

suihku: n. 16 l/min

Lämpötila lämpimän veden tulossa: maks. 70 °C

Suositus (energian säästämiseksi): 60 °C

Terminen desinfiointi mahdollinen

Asennus:

Huuhtele putkistot huolellisesti ennen ja jälkeen

asennuksen (EN 806 huomioitava)!

Hanaa voidaan jatkaa 20mm:n jatkokappaleella,

tilausnumero: 07 130 (ks. varaosat).

Toiminta:

Tarkasta liitäntöjen tiiviys ja hanan toiminta.

Hanan sulkeminen vaihtaa veden virtauksen

automaattisesti suihkutoiminnosta ammeen

juoksuputkeen.

Esiasennettu lämpötilanrajoitin ei ole aktivoitu

toimitustilassa.

Virtausmäärän rajoitin:

Emme suosittele käyttämään läpivirtauksen rajoitinta

hydraulisen läpivirtauskuumentimen yhteydessä.

Huolto:

Tarkasta ja puhdista kaikki osat, vaihda

tarvittaessa uusiin.

Sulje veden tulo, kun teet huoltotöitä!

Kun asennat säätöosan, huolehdi siitä, että

tiivisteet ovat kunnolla paikoillaan.

Ruuvaa ja kiristä ruuviliitos paikalleen.

Varaosat: ks. räjäytyskuva (* = lisätarvike)

Hoito: ks. hoito-ohjeet

Zakres stosowania

Użytkowanie z bezciśnieniowymi podgrzewaczami wody

(pracującymi w systemie otwartym) nie jest możliwe.

Dane techniczne

Jeżeli ciśnienie statyczne przekracza 5 bar, należy

wmontowaćreduktor ciśnienia.

Należy unikaćwiększych różnic ciśnienia między wodązimną

a ciepłą!

Wszystkie armatury GROHE z prysznicem lub z wysuwaną

wylewką/prysznicem, wyposażone sąw atestowane zawory

zwrotne.

Informacja techniczna o produkcie przeznaczona

jest wyłącznie dla instalatorów lub osób z

przygotowaniem fachowym!

Informacjęnależy przekazaćużytkownikowi!

Ciśnienie przepływu: min. 0,5 bar – zalecane 1 – 5 bar

Ciśnienie robocze: maks. 10 bar

Ciśnienie kontrolne: 16 bar

Natężenie przepływu przy ciśnieniu przepływu 3 bar

dla wanny: ok. 20 l/min

dla prysznica: ok. 16 l/min

Temperatura na doprowadzeniu gorącej wody: maks. 70 °C

Zalecana (energooszczędna): 60 °C

Możliwa dezynfekcja termiczna

Instalacja:

Przed instalacjąi po niej dokładnie przepłukać

przewody rurowe (przestrzegaćEN 806)!

Wysięg można zwiększyćo 20mm, nr zam.

przedłużenie: 07 130 (zob. części zamienne).

Działanie:

Sprawdzićszczelność połączeńi działanie armatury.

Zamknięcie armatury powoduje automatyczne

przełączenie wypływu z prysznica na wypływ z

wylewki wannowej.

Zamontowany ogranicznik temperatury jest

wyłączony w momencie dostawy.

Ogranicznik przepływu wody:

Wykorzystanie funkcji ogranicznika przepływu wody

w połączeniu z włączanymi ciśnieniowo

przepływowymi podgrzewaczami wody nie jest

zalecane.

Konserwacja:

Sprawdzićwszystkie części, oczyścići ewent.

wymienić.

Podczas prac konserwacyjnych zamknąć dopływ wody!

Podczas montażu głowicy zwrócićuwagęna

prawidłowe osadzenie uszczelek.

Nałożyćzłączkęgwintowąi dokręcić.

Części zamienne: zob. rysunek poglądowy

(* = akcesoria)

Pielęgnacja: zob. Instrukcja pielęgnacji

Πεδίο εφαρμογής:

Ηλειτουργία με συσσωρευτές χωρίς πίεση (ανοιχτοί

θερμοσίφωνες)δεν είναι δυνατή.

Τεχνικά στοιχεία

Σε πιέσεις ηρεμίας μεγαλύτερες από 5barθα πρέπει να

τοποθετηθεί μια συσκευή μείωσης της πίεσης.

Αποφύγετε μεγαλύτερες διαφορές πίεσης μεταξύ της

σύνδεσης ζεστού και κρύου νερού!

Οι μπαταρίες Grohe με προεκτεινόμενη έξοδο νερού ήμε

αποσπώμενες απορροές/ντους είναι εξοπλισμένες με

βαλβίδες αντεπιστροφής.

Αυτή ητεχνική πληροφορία προϊόντος

προορίζεται αποκλειστικά για τον εγκαταστάτη ή

για τους εξειδικευμένους τεχνίτες!

Παρακαλούμε παραδώστε την και στο χρήστη!

Πίεση ροής:ελάχιστη 0,5 – συνιστώμενη 1 – 5 bar

Πίεση λειτουργίας:μέγιστη 10 bar

Πίεση ελέγχου: 16 bar

Ροή με πίεση στα 3 bar

στη μπανιέρα:περ. 20 l/min

στο ντους:περ. 16 l/min

Θερμοκρασία στην είσοδο ζεστού νερού:μέγ. 70 °C

Συνιστώμενη (εξοικονόμηση ενέργειας): 60 °C

Ηθερμική απολύμανση είναι δυνατή

Εγκατάσταση:

Ξεπλύνετε καλά το σύστημα σωληνώσεων πριν και

μετά την εγκατάσταση (σύμφωνα με τις

προδιαγραφές EN 806)!

Ηεξοχή μπορεί να επιμηκυνθεί κατά 20mm,

αρ.παραγγελίας προέκτασης: 07 130

(βλέπε Ανταλλακτικά).

Λειτουργία:

Ελέγξτε τη στεγανότητα των συνδέσεων και τη

λειτουργία της βαλβίδας.

Το κλείσιμο της μπαταρίας έχει ως αποτέλεσμα την

αυτόματη αλλαγή από την έξοδο ντους σε ροή

μπανιέρας.

Οπροσυναρμολογημένος περιοριστής θερμοκρασίας

δεν είναι ενεργός στην κατάσταση παράδοσης.

Αναστολέας ροής:

∆εν συνιστάται ησύνδεση του αναστολέα ροής σε

συνδυασμό με υδραυλικούς ταχυθερμοσίφωνες.

Συντήρηση:

Ελέγξτε όλα τα εξαρτήματα, καθαρίστε τα και, αν

χρειάζεται, αντικαταστήστε τα.

Κλείστε την παροχή του νερού για τις εργασίες

συντήρησης!

Στην τοποθέτηση της φύσιγγας φροντίστε για την

καλή θέση των μονώσεων.

Βιδώστε τον κοχλιωτό δακτύλιο και σφίξτε τον καλά.

Ανταλλακτικά:βλέπε αναλυτικό σχεδιάγραμμα

(* = πρόσθετος εξοπλισμός)

Περιποίηση: βλέπε Οδηγίες περιποίησης

Oblast použití:

Provoz s beztlakovými zásobníky (otevřenými zařízeními na

přípravu teplé vody) není možný.

Technické údaje

Při statických tlacích vyšších než 5 barůse musí namontovat

redukční ventil.

Je nutné zabránit vyšším tlakovým rozdílům mezi připojením

studené a teplé vody!

Armatury GROHE se sprchou nebo vytahovacím výtokovým

hrdlem/sprchou jsou vybaveny schválenými zpětnými

klapkami.

Tato technická informace o výrobku je určena

pouze pro instalatéry nebo odborné kvalifikované

pracovníky!

Předejte prosím k dispozici uživateli!

Proudový tlak: min. 0,5 baru – doporučeno 1 – 5 barů

Provozní tlak: max. 10 barů

Zkušební tlak: 16 barů

Průtok při proudovém tlaku 3 bary

- vana: cca 20 l/min

- sprcha: cca 16 l/min

Teplota na vstupu teplé vody: max. 70 °C

Doporučeno (úspora energie): 60 °C

Je možno provádět termickou dezinfekci

Instalace:

Potrubní systém před a po instalaci důkladně

propláchněte (dodržujte normu EN 806)!

Vyložení lze zvětšit o 20mm pomocí prodloužení,

obj. č.: 07 130 (viz náhradní díly).

Funkce:

Zkontrolujte těsnost spojůa funkci armatury.

Zavřením armatury se přepínací jednotka

automaticky přepne z výtoku ze sprchy na vtok do

vany.

Předmontovaný omezovačteploty není při dodání z

výroby aktivní.

Omezení průtokového množství:

Omezovače průtokového množství se nedoporučuje

použít ve spojení s hydraulickými průtokovými

ohřívači.

Údržba:

Všechny díly zkontrolujte, vyčistěte a podle

potřeby vyměňte.

Před zahájením údržby uzavřete přívod vody!

Při montáži kartuše dbejte na správné nasazení

těsnění.

Šroubení zašroubovat a pevněutáhnout.

Náhradní díly: viz vyobrazení dílův rozloženém stavu

(* = zvláštní příslušenství)

Ošetřování: viz návod k údržbě

Felhasználási terület:

Nyomás nélküli melegvíztárolókkal (nyílt üzemű

vízmelegítőkkel) nem működtethető.

Műszaki adatok

5 bar feletti nyugalmi nyomás esetén nyomáscsökkentő

szükséges.

Kerülje a hideg- és melegvíz-csatlakozások közötti nagyobb

nyomáskülönbséget!

A zuhanyozóval, vagy kihúzható kifolyóval/zuhanyozókkal

szerelt GROHE csaptelepeket visszafolyás gátlóval szerelték

fel.

Ezt a műszaki termék-információt kizárólag a

szerelők, vagy pedig felkészült szakemberek

számára állították össze.

Kérjük adják tovább a felhasználónak!

Áramlási nyomás: min 0,5 bar – javasolt 1 – 5 bar

Üzemi nyomás: max. 10 bar

Vizsgálati nyomás: 16 bar

Átfolyás 3 bar áramlási nyomásnál

fürdőkádnál: kb. 20 l/perc

zuhanyozónál: kb. 16 l/perc

Vízhőmérséklet a melegvíz befolyó nyílásnál: max. 70 °C

Javasolt (energia megtakarítás): 60 °C

Termikus fertőtlenítés lehetséges

Felszerelés:

A csővezetéket a szerelés előtt és után is alaposan

öblítse át (ügyeljen az EN 806 szabványra)!

A kinyúló részt 20mm-el meg lehet hosszabbítani,

hosszabbítás megr.-sz.: 07 130 (lásd a csere

alkatrészeket).

Működés:

Ellenőrizze a csatlakoztatók tömítettségét, és a

csaptelep működését.

A szerelvény elzárása automatikusan előidézi a

zuhany-kifolyóról a kádba vezetőbefolyóra történő

átváltást.

Az előszerelt hőmérséklet-korlátozó a kiszállításkori

állapotban nem aktív.

Mennyiségkorlátozás:

Hidraulikusan vezérelt átfolyó-rendszerű

vízmelegítőkkel nem javasoljuk a mennyiségkorlátozó

használatát.

Karbantartás:

Az összes alkatrészt ellenőrizni, tisztítani, és

esetl. cserélni kell.

A karbantartási munkák során zárja le a víz

hozzávezetést!

A patron beszerelése során figyeljen a tömítések

helyes illeszkedésére.

Csavarozza fel a csavarzatot és húzza meg.

Pótalkatrészek: lásd a robbantott ábrát

(* = speciális tartozékok)

Ápolás: lásd az Ápolási útmutatót

Campo de aplicação:

Não é possível o funcionamento com reservatórios sem

pressão (esquentadores abertos).

Dados Técnicos

Em pressões estáticas superiores a 5 bar dever-se-á montar

um redutor de pressão.

Evitar diferenças de pressão superiores entre a ligação da

água fria e a ligação da água quente!

As misturadoras GROHE com chuveiros ou com bicas ou

chuveiros extensíveis encontram-se equipadas com válvulas

anti-retorno testadas para este tipo de construção.

Estas Informações Técnicas sobre o produto

destinam-se exclusivamente aos instaladores ou

pessoal especializado instruido para o efeito!

Por favor, entregue-as ao utilizador!

Pressão de caudal: mín. 0,5 bar – recomendada 1 – 5 bar

Pressão de serviço: máx. 10 bar

Pressão de teste: 16 bar

Débito a 3 bar de pressão de caudal

na banheira: apróx. 20 l/min

no chuveiro: apróx. 16 l/min

Temperatura entrada de água quente: máx. 70 °C

Recomendada (para poupança de energia): 60 °C

Possibilidade de desinfecção térmica

Instalação:

Antes e depois da instalação, enxaguar bem as

tubagens (respeitar a norma EN 806)!

A saliência pode ser aumentada 20mm, nº de enc. da

extensão: 07 130 (ver peças sobresselentes).

Função:

Verificar a estanqueidade das ligações e testar o

funcionamento da misturadora.

Ao fechar a misturadora dá-se a comutação automá-

tica da saída do chuveiro para a bica da banheira.

O limitador de temperatura pré-montado não vem

activado de origem.

Limitação do caudal:

Não é aconselhável limitar o caudal caso sejam

usados esquentadores hidráulicos.

Manutenção:

Verificar, limpar e, se necessário, substituir todas

as peças.

Para efectuar trabalhos de manutenção, fechar o

abastecimento de água!

Ao montar o cartucho, certifique-se de que as

juntas de vedação ficam devidamente assentes.

Enroscar e apertar bem a rosca.

Peças sobresselentes: ver vista explodida

(* = acessórios especiais)

Conservação: ver as instruções de conservação

Kullanım sahası:

Basınçsız kaplarla (açık sıcak su hazırlayıcı) çalıştırmak

mümkün değildir.

Teknik Veriler

Akışbasıncın 5 barın üzerinde olmasıdurumunda, bir basınç

düşürücü takılmalıdır.

Soğuk ve sıcak su bağlantılarıarasında yüksek basınç

farklılıklarından kaçının!

GROHE duşlu veya çıkartılabilir musluklu/duşlu armatürler

montaj türüne göre kontrol edilmişçek valfler ile donatılmıştır.

Bu teknik ürün bilgisi sadece montajcıveya

eğitimli uzmanlara yöneliktir!

Lütfen kullanıcıya teslim ediniz!

Akım basıncı: en az 0,5 bar – tavsiye edilen 1 – 5 bar

İşletme basıncı: maks. 10 bar

Kontrol basıncı: 16 bar

3 bar akışbasıncında akım

küvette: yakl. 20 l/dak

duşta: yakl. 16 l/dak

Su girişısısı: maks. 70 °C

Tavsiye edilen (enerji tasarrufu): 60 °C

Termik dezenfeksiyon mümkün

Montaj:

Boru sistemini kurulumdan önce ve sonra su ile

temizleyin (EN 806’ya dikkat edin)!

Projeksiyon, 20mm büyütülebilir, uzatmanın

Sip.No.'su: 07 130 (bkz. yedek parçalar).

Fonksiyon:

Bağlantıların sızıntıdurumunu ve armatürün çalışıp

çalışmadığınıkontrol edin.

Armatürün kapatılmasıakışıotomatik olarak duştan

gagaya geçirir.

Önceden monteli ısısınırlayıcının fonksiyonu sevkiyat

sırasında aktif değildir.

Akım sınırlayıcı:

Hidrolik kumandalıısıtıcıların kullanılması

durumunda, akışmiktar sınırlayıcıtavsiye edilmez.

Bakım:

Tüm parçalarıkontrol edin, temizleyin, gerekirse

değiştirin.

Bakım çalışmalarında su girişini kapatın!

Kartuşun montajında contaların düzgün

yerleşmesine dikkat edin.

Vidalamayıvidalayın ve iyice sıkın.

Yedek parçalar: bkz. patlama görünümü

(* = özel aksesuar)

Bakım: bkz. bakım talimatı

Oblast' použitia:

Prevádzka s beztlakovými zásobníkmi (otvorenými ohrievačmi

vody) nie je možná.

Technické údaje

Pri statických tlakoch vyšších než 5 barov sa musí

namontovat' redukčný ventil.

Je potrebné zabránit' vyšším tlakovým rozdielom medzi

prípojkou studenej a teplej vody!

Armatúry GROHE so sprchou alebo vyt'ahovacím výtokovým

hrdlom/sprchou sú vybavené schválenými spätnými klapkami.

Táto technická informácia o výrobku je určená len

pre inštalatérov alebo zaškolených odborných

pracovníkov!

Dajte prosím k dispozícii užívateľovi!

Hydraulický tlak: min. 0,5 baru – doporučený 1 – 5 barov

Prevádzkový tlak: max. 10 barov

Skúšobný tlak: 16 barov

Prietok pri hydraulickom tlaku 3 bary

- vaňa: cca 20 l/min

- sprcha: cca 16 l/min

Teplota na vstupe teplej vody: max. 70 °C

Odporúčaná (úspora energie): 60 °C

Je možná termická dezinfekcia

Inštalácia:

Potrubný systém pred a po inštalácii dôkladne

prepláchnite (dodržujte normu EN 806)!

Vyloženie sa môže zväčšit' o 20mm použitím

predĺženia, obj. č.: 07 130 (pozri náhradné diely).

Funkcia:

Skontrolujte tesnost' spojov a funkciu armatúry.

Pri uzavretí armatúry sa prívod vody na sprchu

automaticky prepne na prívod vody do vane.

Predmontovaný obmedzovačteploty nie je pri dodaní

z výroby aktívny.

Obmedzovačprietokového množstva:

Obmedzovačprietokového množstva sa

nedoporučuje použit' v spojení s hydraulickými

prietokovými ohrievačmi.

Údržba:

Všetky diely skontrolujte, vyčistite a podľa

potreby vymeňte.

Pred zahájením údržby uzavrite prívod vody!

Pri montáži kartuše dbajte na správne nasadenie

tesnení.

Skrutkové spojenie zaskrutkovat’ a pevne utiahnut’.

Náhradné diely: pozri vyobrazenie dielov v

rozloženom stave (* = zvláštne príslušenstvo)

Ošetrovanie: pozri návod na údržbu

Področje uporabe

Uporaba z odprtimi zbiralniki (odprti grelniki vode) ni možna!

Tehnični podatki

Kadar tlak v mirovanju presega 5 bar, je potrebno vgraditi

reducirni ventil.

Preprečite večje razlike v tlaku med priključkom hladne in

tople vode!

GROHE armature s prhami ali z izvlekljivim iztokom/prho so

opremljeni s preizkušenimi proti-povratnimi ventili.

SLO

Tehnične informacije o izdelku so izključno

namenjene instalaterjem ali ustreznemu

strokovnemu osebju!

Prosimo, predajte navodilo uporabniku!

Delovni tlak: najmanj 0,5 bar – priporočljivo 1 – 5 bar

Obratovalni tlak: največ10 bar

Preskusni tlak: 16 bar

Pretok pri delovnem tlaku 3 bar

pri kadi: ca. 20 l/min

pri prhi: ca. 16 l/min

Temperatura vhoda tople vode: maks. 70 °C

Priporočljivo (prihranek energije): 60 °C

Mogoča je termična dezinfekcija

Vgradnja:

Temeljito očistite sistem cevi pred in po instalaciji

(upoštevajte standard EN 806)!

Doseg se lahko poveča za 20mm, naroč. št.

podaljšek: 07 130 (glej nadomestne dele).

Funkcija:

Preverite priključke glede tesnosti in armaturo glede

funkcije.

Ko zaprete armaturo, pride do samodejnega preklopa

iz dotoka v prho na dotok v kad.

Vnaprej nameščeni omejevalnik temperature ob

dobavi ni vključen.

Omejilec količine

V povezavi s hidravličnimi pretočnimi grelniki se

omejevanje količine pretoka ne priporoča.

Vzdrževanje

Preglejte vse dele, po potrebi očistite ali

zamenjajte.

Pred pričetkom vzdrževalnih del zaprite dovod vode!

Pri vgradnji kartuše, bodite pozorni na pravilni

naleg tesnila.

Spojko privijte in močno zategnite.

Nadomestni deli: Glej razstavljen prikaz

(* = posebna oprema)

Nega: Glej navodilo za nego

Područje primjene:

Upotreba s bestlačnim spremnicima (otvorenim grijačima

vode) nije moguća.

Tehnički podaci

Ako tlak mirovanja premašuje 5 bar, tada treba ugraditi

reduktor tlaka.

Potrebno je izbjegavati veće razlike u tlakovima između

priključaka za hladnu i toplu vodu!

GROHE armature s tuševima ili s izvlačivim ispustima/

tuševima opremljene su provjerenim protupovratnim ventilima.

Ove tehničke informacije o proizvodima

namijenjene su isključivo za instalatera ili

ovlaštenog stručnjaka!

Dajte ih svakom novom korisniku!

Hidraulički tlak: min. 0,5 bar – preporučeno 1 – 5 bar

Radni tlak: maks. 10 bar

Ispitni tlak: 16 bar

Protok kod hidrauličnog tlaka od 3 bar

na kadi: oko 20 l/min

na tušu: oko 16 l/min

Temperatura na dovodu tople vode maks. 70 °C

Preporučuje se (ušteda energije): 60 °C

Moguća termička dezinfekcija

Ugradnja:

Sustav cijevi prije i nakon instalacije temeljito isprati

(uzeti u obzir EN 806)!

Ispust se može produljiti za 20mm, kataloški broj

nastavka: 07 130 (pogledajte Rezervne dijelove).

Funkcija:

Priključke ispitajte na nepropusnost te provjerite

ispravno funkcioniranje armature.

Zatvaranjem armature automatski se ispust kroz tuš

preusmjerava na ispust u kadu.

Predmontiran graničnik temperature u stanju prilikom

isporuke nije aktivan.

Graničnik količine:

Ograničavanje protoka ne preporučuje se ako se radi

o hidrauličkim protočnim grijačima vode.

Održavanje:

Pregledajte sve dijelove, očistite ih i po potrebi

zamijenite.

Kod radova održavanja zatvorite dovod vode!

Kod ugradnje kartuše potrebno je pripaziti na

ispravno dosjedanje brtvila.

Vijčani spoj uvrnuti i čvrsto privući.

Rezervni dijelovi: pogledajte povećani prikaz

(* = dodatna oprema)

Njega: pogledajte upute za njegu

Област на приложение:

Експлоатация сбезнапорни резервоари (отворени

водонагреватели) не евъзможна.

Технически данни

При постоянно налягане над 5 бара трябва да се вгради

редуктор на налягането.

Да се избягват големи разлики вналягането между

водопроводите за студената итоплата вода!

Всички арматури GROHE сръчен душ или счучур/душ за

издърпване са снабдени сизпитани еднопосочни обратни

клапани.

Техническите данни за продукта са

предназначени само за монтъора или за

съответно информираните специалисти!

Предайте на потребителите на арматурата!

Налягане на водната струя:мин. 0,5 бара –

препоръчва се 1 – 5 бара

Работно налягане:макс. 10 бара

Изпитвателно налягане: 16 бара

Разход при 3 бара налягане на потока

при изхода за вана:прибл. 20 л/мин

при изхода за душ:прибл. 16 л/мин

Температура на топлата вода при входа:макс. 70 °C

Препоръчва се (Икономия на енергия): 60 °C

Възможна етермична дезинфекция

Монтаж:

Водопроводната система преди ислед монтаж да

се промие основно (придържайте се към EN 806)!

Отстоянието от стената може да се увеличи с20мм,

судължител Кат.№: 07 130 (виж резервни части).

Функциониране:

Проверете връзките за теч ифункционирането на

арматурата.

Затварянето на арматурата предизвиква

автоматично превключване от душа към чучура на

ваната.

Предварително монтираният ограничител на

температурата не еактивиран при доставката.

Ограничаване на потока на водата:

Не се препоръчва ограничаването на потока на

водата всъчетание спроточни водонагреватели.

Техническо обслужване:

Проверете всички части, почистете ги, ако е

необходимо, ги подменете.

При работи по поддръжка на арматурата водата

трябва да еспряна!

При монтаж на картуша внимавайте

уплътнителите да прилегнат правилно.

Завинтете съединителя иго затегнете.

Резервни части:виж скицата сотделните части,

посочваща последователността на монтажа

(* = специални части)

Поддръжка: виж инструкциите за поддръжка

Kasutusala:

Ei ole võimalik kasutada koos survevaba boileriga (lahtise

veekuumutiga)!

Tehnilised andmed

Kui segisti staatiline surve on üle 5 baari, tuleb paigaldada

survealandaja.

Vältige suuri surveerinevusi külma- ja kuumaveetorust

siseneva vee vahel!

GROHE dušisegistid või väljatõmmatava segistitila/dušiga

segistid on varustatud tagasivooluklappidega.

EST

Käesolev tehniline tooteinformatsioon on

suunatud eranditult paigaldajale või pädevale

spetsialistile.

Palume edastada see kasutajale!

Veesurve: minimaalselt 0,5 baari, soovitavalt 1 – 5 baari

Surve töörežiimis: maksimaalselt 10 baari

Testimissurve: 16 baari

Läbivool 3-baarise veesurve korral

vanni puhul: u 20 l/min

duši puhul: u 16 l/min

Siseneva kuuma vee temperatuur: maksimaalselt 70 °C

Soovituslik temperatuur energiasäästuks: 60 °C

Võimalik on termiline desinfektsioon

Paigaldamine:

Loputage torudesüsteemi põhjalikult enne ja pärast

paigaldamist (vastavalt EN 806)!

Segisti ulatust saab pikendada 20mm võrra,

pikenduse tellimisnr.: 07 130 (vt tagavaraosad).

Funktsioon:

Veenduge, et ühenduskohad ei leki ja segisti töötab.

Segisti sulgemine suunab veevoolu automaatselt

dušivoolikust vannitilasse.

Eelmonteeritud temperatuuripiiraja ei ole tarneolekus

aktiivne.

Vee vooluhulga piiraja:

Survestatud läbivooluboileri puhul ei ole soovitav

vooluhulga piirajat kasutada.

Tehniline hooldus:

Kõik osad tuleb kontrollida, puhastada ja

vajadusel asendada.

Hooldustööde ajaks palume sulgeda vee juurdevoolu!

Keraamilise sisu paigaldamisel jälgige tihendite

õiget asendit.

Keerake sisse ja kruvige kinni kruvi.

Tagavaraosad:vt plahvatusolukorra kirjeldust

(* = lisatarvikud)

Hooldamine: vt hooldusjuhiseid.

Lietojums:

Izmantošana ar zema spiediena ūdens uzkrājējiem

(atklātajiem karstāūdens sildītājiem) nav iespējama.

Tehniskie dati

Ja spiediens miera stāvoklīlielāks par 5 bāriem, iemontējiet

reduktoru.

Jāizvairās no lielas spiediena starpības siltāun aukstāūdens

pieslēgumos!

GROHE armatūras ar dušām vai izvelkamām izplūdēm/

dušām ir aprīkotas ar pārbaudītiem atpakaļplūsmas aizturiem.

Šītehniskāinformācija par produktu ir paredzēta

tikai uzstādītājam vai profesionāliem

speciālistiem!

Lūdzam nodot izmantotājam!

Hidrauliskais spiediens: vismaz 0,5 bāri –

ieteicams no 1 līdz 5 bāriem

Darba spiediens: maksimāli 10 bāri

Kontrolspiediens: 16 bāri

Ūdens plūsma pie 3 bāru hidrauliskāspiediena:

vannai: apm. 20 l/min

dušai: apm. 16 l/min

Ieplūstoša siltāūdens temperatūra: maksimāli 70 °C

Ieteicamātemperatūra (enerģijas taupīšanai): 60 °C

Iespējama termiskādezinfekcija

Uzstādīšana:

Rūpīgi izskalojiet cauruļvadu sistēmu pirms un pēc

instalācijas (ievērojiet EN 806)!

Izvirzījumu iespējams palielināt par 20mm,

pagarinājuma pasūtīšanas Nr.: 07 130 (skatieties

"Rezerves daļas").

Funkcija:

Pārbaudiet pieslēgumu blīvumu un armatūras

funkcionēšanu.

Pārtraucot ūdens padevi, dušas izplūde automātiski

pārslēdzas uz vannas ieplūdi.

Iepriekš uzmontētais temperatūras ierobežotājs

piegādes stāvoklīnav aktīvs.

Patēriņa ierobežošana:

Ja tiek izmantots caurteces ūdens sildītājs, nav

ieteicams ierobežot caurteces daudzumu.

Tehniskāapkope:

Visas daļas jāpārbauda, jāiztīra, nepieciešamības

gadījumājānomaina.

Veicot tehnisko apkopi, noslēdziet ūdens padevi!

Iebūvējot patronu, ievērojiet pareizu blīvējumu

stāvokli.

Leskrūvēt saskrūvi un stingri pievilkt.

Rezerves daļas: skatieties eksplozijas attēlojumu

(* = speciālie piederumi).

Apkope: skatieties kopšanas pamācību.

Naudojimo sritis

Negalima naudoti su neslėginiais vandens kaupikliais

(atvirais vandens šildytuvais).

Techniniai duomenys

Jei statinis slėgis didesnis nei 5 barai, reikia įmontuoti slėgio

reduktorių.

Neleiskite susidaryti dideliam šalto ir karšto vandens slėgių

skirtumui!

GROHE maišytuvuose su dušais ar su ištraukiamais nuotėkio

snapeliais/dušais sumontuoti aprobuoti atbuliniai vožtuvai.

Ši techninėinformacija apie gaminįskirta tik

santechnikui ir apmokytam personalui!

Prašome jąperduoti vartotojui.

Vandens slėgis: min. 0,5 baro; rekomenduojama 1 – 5 barai

Darbinis slėgis: maks. 10 barų

Bandomasis slėgis: 16 barų

Prataka esant 3 barųvandens slėgiui

vonioje: apie 20 l/min.

duše: apie 16 l/min.

Įtekančio karšto vandens temperatūra: maks. 70 °C

Rekomenduojama temperatūra (taupant energiją): 60 °C

Galima atlikti terminędezinfekciją

Įrengimas

Vamzdžius gerai išplaukite prieš montavimąir po to

(vadovaukitės EN 806)!

Iškyša gali būti pailginta 20mm, pailginimo

užsakymo Nr.: 07 130 (žr. atsarginiųdetaliųsąrašą).

Veikimas

Patikrinkite, ar jungtys sandarios ir ar veikia

maišytuvas.

Išjungus ir vėl įjungus maišytuvą, dušas automatiškai

išjungiamas ir įjungiamas vandens tekėjimas įvonią.

Iš gamyklos tiekiamas sumontuotas temperatūros

ribotuvas yra išjungtas.

Vandens pratakos ribojimas

Nerekomenduojame naudoti vandens pratakos

ribotuvo, jei maišytuvas jungiamas su hidrauliniu

tekančio vandens šildytuvu.

Techninėpriežiūra

Patikrinkite ir nuvalykite detales. Jei reikia,

pakeiskite jas naujomis.

Atlikdami techninępriežiūrąužsukite vandenį!

Montuodami įdėkląatkreipkite dėmesįįtai, ar

tinkamai įstatytos tarpinės.

Įsukite srieginįsujungimąir tvirtai suveržkite.

Atsarginės detalės: žr. sprogimo iliustraciją

(* = specialūs priedai)

Priežiūra: žr. priežiūros nurodymus

Domeniu de utilizare

Utilizarea în reţea cu cazane nepresurizate (cazane deschise)

nu este posibilă.

Specificaţii tehnice

La presiuni de repaus de peste 5 bar se va monta un reductor

de presiune.

Se vor evita diferenţe de presiune mari între racordurile de

apăcaldăşi rece!

Bateriile GROHE cu duşsau cu pipăşi duşmobil sunt

echipate cu supape de retur verificate ca tip constructiv.

Aceste informaţii tehnice despre produs sunt

destinate exclusiv pentru instalator sau

personalul de specialitate instruit!

Vărugăm săle transmiteţi utilizatorului!

Presiune de curgere: min. 0,5 bar – recomandat 1 – 5 bar

Presiune de lucru: max. 10 bar

Presiunea de încercare: 16 bar

Debitul la presiunea de curgere de 3 bar

în vană: cca. 20 l/min

la duş: cca. 16 l/min

Temperaturăla intrare apăcaldă: max. 70 °C

Recomandat (pentru economisire de energie): 60 °C

Dezinfectarea termicăete posibilă

Instalare:

Spălaţi temeinic sistemul de conducte înainte şi după

instalare (Se va respecta norma EN 806)!

Partea de ieşire poate fi prelungităcu 20mm. Număr

de catalog pentru prelungitor: 07 130 (a se vedea

piese de schimb).

Funcţionare:

Se verificăetanşeitatea racordurilor şi funcţionarea

bateriei.

La închiderea bateriei, se face trecerea automatăde

la ieşire duşla ieşire în vană.

Limitatorul de temperaturămontat pe produs nu este

activ în starea de livrare a produsului.

Limitatorul de debit:

Nu se recomandăutilizarea limitatorului de debit la

încălzitoarele hidraulice instantanee.

Întreţinere:

Toate piesele se verifică, se curăţă, eventual se

înlocuiesc.

În timpul lucrărilor de întreţinere se va închide

alimentarea cu apă!

La montarea cartuşului, se va verifica poziţia

corectăa garniturilor.

Se înşurubeazăşuruburile şi se strâng bine.

Piese de schimb: a se vedea reprezentarea

desfăşurată( * = accesorii speciale).

Îngrijire: a se vedea instrucţiunile de îngrijire

应用：

不允许与非增压式蓄热热水器一起操作。

规格

如果静压超过 5 公斤，必须加装减压阀。

避免冷热水间产生大的压差。

用于连接淋浴花洒或抽拉式出水嘴的 GROHE 水龙头都配有

单向阀。

RUS

本产品技术信息专为安装人员或经过培训的

专业人员提供。

请向用户提供这些说明。

水流压力：最小 0.5 公斤－推荐使用 1 - 5 公斤

工作压力：最大 10 公斤

测试压力： 16 公斤

水流压力为 3 公斤时的流量

浴缸出水嘴：约为 20 升/分钟

淋浴花洒：约为 16 升/分钟

热水入水口温度最高 70 oC

Popular Plumbing Product manuals by other brands

SeaLand

SeaLand VacuFlush 140 Series owner's manual

Delabie

Delabie TEMPOFLUX 1 761900 manual

Kohler

Kohler HYDRO-TOWER 200 Series installation instructions

Blanco

Blanco BlancoDiamond 511-710 Specification sheet

Viega

Viega 8139 Instructions for use

KWC

KWC ANIMA ANMX502 Installation and operating instructions

BELLOSTA

BELLOSTA cinema 8603/1/A Installation Instructions and Warranty

saunalife

saunalife Ergo E7 Series manual

THE BOLD LOOK OF KOHLER

THE BOLD LOOK OF KOHLER K-19480 Homeowner's guide

ROGERSELLER

ROGERSELLER COMPACT 211030 installation instructions

Toto

Toto TBV03429B installation manual

Dundalk LeisureCraft

Dundalk LeisureCraft Cedar Assembly instructions

BELLOSTA

BELLOSTA baby-s 7203/2/1 instruction manual

Hans Grohe

Hans Grohe Secuflex 28380 Series Instructions for use/assembly instructions

SFA

SFA SANIPACK installation instructions

Moen

Moen Bamboo TS8814BN Specifications

Speakman

Speakman SV-4012 installation instructions

Sanela

Sanela SLUN 10PA Mounting instructions

Grohe ESSENCE NEW 33 624 User manual

Popular Plumbing Product manuals by other brands
