Ground Zero GZCS 4.0BMW-CONNECT User manual

GZRA MICRO FOUR Ausgangskanäle Kabelfarbe GZCS 4.0BMW-CO ECT
Front left + Weiß Door +++ left
Front left - Weiß/Schwarz Door --- left
Front right + Grau Door +++ right
Front right - Grau/Schwarz Door --- right
Rear left + Grün Woofer +++ left
Rear left - Grün/Schwarz Woofer --- left
Rear right + Lila Woofer +++ right
Rear right - Lila/Schwarz Woofer --- right

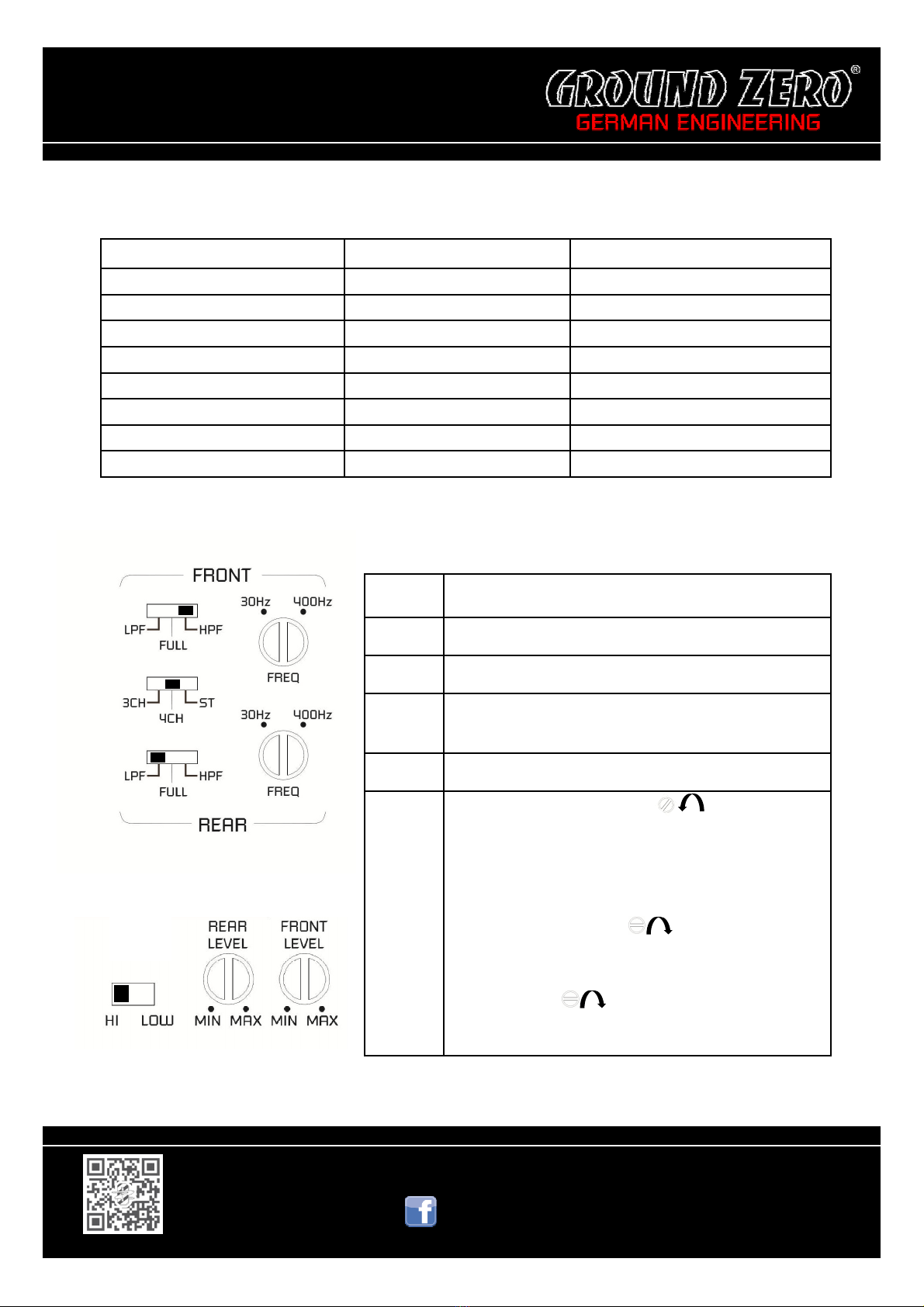

Verstärker Einstellung
Funktion Anweisung
Front HPF ein / Empfohlene Übergangsfrequenz 150 – 200 Hz
Anschlussdiagramm
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
Rear LPF ein / Empfohlene Übergangsfrequenz 150 – 200 Hz
Channel
selection
4CH
Input HI
Front &
Rear Level
1. Stellen Sie beide Regler auf Min.
2. Erhöhen Sie die Lautstärke der Original Headunit auf den
maximalen Pegel und regeln sofort ~6 Schritte zurück.
3. Regeln Sie den FRO T LEVEL im Uhrzeigersinn auf einen
Maximal-Pegel, der ohne hörbare Verzerrungen wiedergegeben
wird. Wir empfehlen den Regler im ersten Drittel des
Regelbereiches einzustellen.
4. Regeln Sie den REAR LEVEL im Uhrzeigersinn auf einen Maximal-
Pegel, der ohne hörbare Verzerrungen wiedergegeben wird. Wir
empfehlen den Regler im ersten Drittel des Regelbereiches
einzustellen.
5. Um ein homogenes Klangbild zu erhalten, sollten die
Lautsprecher final auf einander abgestimmt werden.

GZCS 4.0BMW-CO ECT
o4 m Stereo Adapterkabel passend für BMW und MI I mit
passivem Basis-Soundsystem
oHochwertiges Kupfer Kabel
oBMW spezifische Stecker und Buchsen
oOptimized for:
GZRA MICRO FOUR
GZCS 200BMW-SW
GZCS 100BMW
-
A/B/C/D and MI I
-
A
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
GZCS 100BMW
-
A/B/C/D and MI I
-
A

Anschlussdiagramm
A
B
C
Links:
Grün
Rechts:
Lila
GZCS 4.0BMW-CO ECT
Stecken Sie den OEM Stecker (A) in die Buchse (B) des GZCS 4.0BMW-CO ECT
und den Stecker (C) des GZCS 4.0BMW-CO ECT in den Woofer-Anschluss.
Verlegen Sie die Kabel durch die original Kabelkanäle in den Kofferraum. Stecken Sie
den 8-Poligen Stecker in die Eingangsbuchse der GZRA MICRO FOUR. Für den
Anschluss der Lautsprecherkabel folgen Sie den Anweisungen der nächsten Seiten.
OEM Kabelbaum
Am OEM Woofer angeschlossenes Originalkabel. Der Stecker muss unbedingt voll-
belegt sein. Falls der Stecker nur mit 2 Pins belegt ist, handelt es sich um ein aktives
Soundsystem. In diesem Fall lässt sich das GZSC 4.0BMW-CO ECT nicht nutzen.
12 Volt Anschluss (nicht inklusive) Schließen Sie die Spannungsversorgung gemäß der Anleitung der GZRA MICRO
FOUR an. Wir empfehlen min 6mm² Kupfer Kabel für die Spannungsversorgung.
Masse Anschluss Schließen Sie das Masse Kabel des GZRA MICRO FOUR Adapterkabels an einen
Original-Masseanschluss an.
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
20A Sicherung (nicht inkl)
OEM
Batterie
C

GZCS 4.0BMW-CO ECT Kabelbaum
GZRA MICRO FOUR Kabelbaum
Grau/Schwarz
Grau
Weiß/Schwarz
Weiß
Grün/Schwarz
Grün
Lila/Schwarz
Lila
Door - left
Door + left
Door - right
Door + right
Woofer - right
Woofer + right
Woofer - left
Woofer + left
Min Ø 6mm²
Sicherung 20A (nicht inkl)
Max 20cm
Batterie
+ -
Anschlussdiagramm
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
Remote
nicht anschließen
Sicherung 25A inklusive
Min Ø 6mm²
Auf „HI“ einstellen

GZRA MICRO FOUR OUTPUT CHANNEL WIRE COLOR GZCS 4.0BMW-CONNECT
Front left White Door left
Front left - White/Black Door --- left
Front right Grey Door right
Front right - Grey/Black Door --- right
Rear left Green Woofer left
Rear left - Green/Black Woofer --- left
Rear right Purple Woofer right
Rear right - Purple/Black Woofer --- right
Wiring diagram
Amplifier adjustment
Function Instruction
Front HPF on / recommended crossover frequency 150-200 Hz
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
Rear LPF on / recommended crossover frequency 150-200 Hz
Channel
selection
4CH
Input HI
Front &
Rear
Level
1. Set both controllers to MIN
2. Turn up the headunit volume to max and quickly turn down
~6steps.
3. Turn the FRONT LEVEL clockwise to a pleasant listening level
without audible distortions. We recommend a controller position
within 1/3 of the adjustment range
4. Turn the REAR LEVEL clockwise to a pleasant listening level
without audible distortions. We recommend a controller position
within 1/3 of the adjustment range
5. Finally in order to realize a homogeneous sound impression, the
FRONT and REAR LEVEL should be synchonized according the
listener‘s preference.

GZCS 4.0BMW-CONNECT
o4 m / 13.12 ft stereo adapter cable suitable for BMW and MINI
with passive basic soundsystem
oHigh quality copper wire
oBMW specific male and female connectors
oOptimized for:
GZRA MICRO FOUR
GZCS 200BMW-SW
GZCS 100BMW
-
A/B/C/D and MINI
-
A
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
GZCS 100BMW
-
A/B/C/D and MINI
-
A

Wiring diagram
A
B
C
Left:
Green
Right:
Purple
GZCS 4.0BMW-CONNECT
Plug the OEM male-connector (A) to the female-plug (B) of the GZCS 4.0BMW-
CONNECT and the male-connector (C) of the GZCS 4.0BMW-CONNECT into the
woofer‘s port. Lay the wire through the original cable tunnel into the trunk.
Plug the input male-connector to the input of the GZRA MICRO FOUR.
Connect the speaker cables according the instruction on the following pages.
OEM harness
Factory cable connected to the OEM woofer. Check that the wire is fully pinned.
If the plug just has 2 wires, it the car has an active sound system.
In this case the GZCS 4.0BMW-CONNECT can not be used.
12 Volt connection (not included) Connect the GZRA MICRO FOUR to the battery according to the amplifier‘s manual.
Recommended power cable: min. 6mm² copper wire.
Ground connection Connect the ground wire of the GZRA MICRO FOUR to an OEM ground connection.
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
20A fuse (not incl)
OEM
battery
C

GZCS 4.0BMW-CONNECT harness
GZRA MICRO FOUR harness
grey/black
grey
white/black
white
green/black
green
purple/black
purple
Door - left
Door left
Door - right
Door right
Woofer - right
Woofer right
Woofer - left
Woofer left
Min Ø 6mm²
Fuse 20A (not incl)
Max 20cm / 8“
Battery
-
Wiring diagram
GROUND ZERO GmbH – Erlenweg 25 – 85658 Egmating – Germany
www.ground-zero-audio.com
[e-mail]
GroundZeroAudioCom
Remote
Do not connect!
Fuse 25A included
Min Ø 6mm²
Switch to HI position
