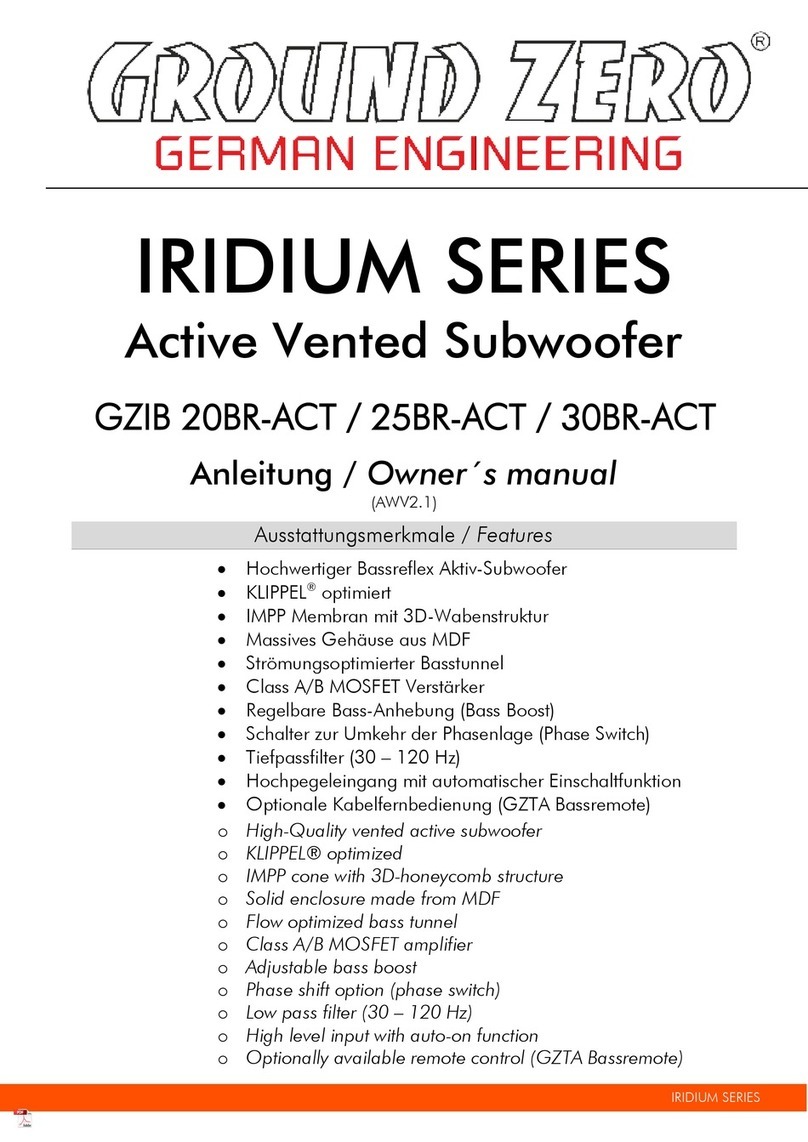

Ground Zero IRIDIUM SERIES User manual

IRIDIUM-SERIES
30 cm / 12” ACTIVE SUBWOOFER
ANLEITUNG / OWNER’S MANUAL
GZIB 300BR-ACT
Ausstattungsmerkmale / Features
•Aktiv-Subwoofer
•Stabiles MDF Basstunnelgehäuse
•Hochbelastbare Schwingspule
•IMPP Membrane
•Class AB Mosfet-Verstärker
•Phasenschalter 0 > 180°
•High-Level Eingänge mit Auto-On
oActive subwoofer
oStable basstunnel MDF enclosure
oHigh power voicecoil
oIMPP cone
oMosfet-Amplifier
oPhase switch 0 > 180°
oHigh-Level Input with Auto-On

Anschlüsse und Einstellungen / Connections and functions
1
2
3
4
5
6
7
8
9

Anschlüsse und Einstellungen / Connections and functions
# Erklärung Description
1
High Level Eingänge
Hiermit lässt sich der Verstärker mittels Hochpegel- Signal
betreiben. Verbinden Sie hierzu die High Level Eingänge direkt mit
den Lautsprecher-ausgängen der Headunit oder eines
vorhandenen, fahrzeug-spezifischen Aktivsystems.
Auto-On
Die Auto-On Funktion der High Level Eingänge ermöglicht den
Betrieb ohne zusätzlichen Remote Anschluß. Das Gerät schaltet
ein, sobald ein Signal an den High Level Eingängen anliegt.
Nutzen Sie keinesfalls die High-und die Low Level-Eingänge
gleichzeitig.
High Level Input
High level input terminal should be connected with the speaker
output of the Headunit or a carspecific active system.
Auto-On
The Auto-On function allows to use the amplifier without
additionally remote connection. The unit automatically turns on
as soon as a signal is received.
Do not use the High- and Low Level Input together at the same
time!
2
Low Level Eingänge
Eingänge für den linken (L) und rechten (R) Kanal des Verstärkers.
Die Vorverstärker Ausgänge der Signalquelle (Headunit) oder
einer externen elektronischen Weiche müssen hier angeschlossen
werden.
Low Level Input
Left (L) and Right (R) channel inputs of the amplifier system.
Pre- amplifier outputs of a source (head unit) or of an external
electronic crossover must be connected to these inputs.
3
Phase Shift
Phasen-Schalter: 0° (Nor.) oder 180° (Rev.) schaltbar.
Phase Shift
Phase switch: 0° (Nor.) or 180° (Rev.) switchable.
4
Input Level
Zum einstellen der Eingangsempflindlichkeit
Input Level
Knob for adjusting the input sensitivity
5
Weiche
Zur Einstellung der oberen Grenz-Frequenz von 40 Hz ~ 120 Hz.
Crossover
To adjust the cut-off frequency from 40 Hz ~ 120 Hz
6
REM -> Remote Antennenanschluss
Wichtig
Bei Benutzung des High Level Eingangs wird der Remote Anschluß
nicht benötigt.
REM -> Remote antenna terminal
Important
The remote connection is not needed if using the High Level In.
7
GND -> Masse Anschluss
GND -> Ground connection
8
B+ -> +12 Volt
Wichtig:
Bitte benutzen Sie mind.
6 mm² Kabel für die Spannungsversorgung
B+ -> +12 Volt
Important:
Please use min. 6 mm² cable for the power supply.
9
Statusanzeige LEDs
Betrieb (grün)
Fehler (rot)
Power / Protection LED
Power (green)
Protection (red)
Stromanschluss / Power connection

Technische Daten / Technical data
Anschlüsse / Connections
Model
GZIB 300BR-ACT
Woofer
30 cm / 12“
Woofer Impedanz /
Impedance
4Ω
Membran / Cone
IMPP
MAX. Ausgangsleistung /
Output Power MAX
300 W MAX
RMS Ausgangsleistung /
Output Power RMS
150 W RMS
Tiefpass / Lowpass
40 – 120 Hz
Phasenschalter / Phase shift
0° / 180°
T.H.D
< 0.09%
S/N (A)
>90 dB
Empfohlene
Betriebsspannung /
Source voltage
10V – 15V
Außenmaße / Dimensions
440 x 365 x 390 (300) mm /
17.32“ x 14.37“ x 15.35“ (12“)

Hilfe zur Fehlersuche
* Die interne Sicherung befindet sich auf der Rückseite des Verstärkers. Dieser muss zum Tausch der Sicherung aus dem Gehäuse geschraubt werden.
Trouble shooting guide
Symptoms
Check
Remedy / Fault
No audible signal
Does the PWR LED light up?
Check the internal fuse*
Check the power wiring Check
the remote connection
Does the PROT LED light up?
Overheat protection
Unit may be defective
Amplifier does not switch on No power supply (at the amplifier)
Check the internal fuse*
Check the power wiring Check
the remote connection
No remote voltage
Check connections to source
No signal on one channel Check RCA & speaker wires
Reverse input channels to delimit
the defect
* The internal fuse is positioned on the back side of amplifier. In order to replace the fuse, the amplifier has to be unscrewed from the enclosure.
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen.
Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch
Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige
Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne den Kunden darüber zu informieren.
Terms of warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
Ground Zero GmbH
Erlenweg 25, 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com
Anzeichen
Kontrolle
Hilfe / Fehler
Kein Signalton
Leuchtet die PWR LED?
Sicherung prüfen*
Stromversorgung prüfen Remote
Kabel prüfen
Leuchtet die PROT LED?
Thermische Schutzschaltung
Gerät eventuell beschädigt
Verstärker schaltet nicht ein Keine Stromzufuhr (am Verstärker)
Sicherung prüfen*
Stromversorgung prüfen Remote
Kabel prüfen
Keine Spannung am Remote
Ausgang Steuergerät prüfen
Kein Signal auf einem Kanal Cinch & Lautsprecherkabel prüfen
Eingangskanal tauschen, um
Fehler einzugrenzen
