Service Manual Video
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Ergänzung
Supplement
Service
Manual Service Manual Service Training Service Training
GV 670 S HiFi
GV 670 S NIC
GV 690 S HiFi
GV 690 S NIC
GV 67 …
GV 69 …
Sach-Nr./Part No.
72010-527.36
Btx * 32700 #
Sachnummer
Part Number 72010-527.36
Änderungen vorbehalten
Subject to alteration
Printed in Germany
VK21/VK211 0497
8
MASTER SLAVE
EDIT TABLE
U
MAN
CL
CLEAR
-
+
+
OK
AUDIO
REC. MODE
RECORDER
MASTER
SLAVE
PLAYER
CUT
EDIT
EDIT
MIC.
U
1 SYNCHRO EDIT 2
LR
AUDIO IN VIDEO IN
S-VHS
625
Sicherheit
Safety
Sach-Nr./Part No.
72010-800.00
GV 64 …
GV 65 …
GV 66 …
Sach-Nr./Part No.
j72010-528.90
k72010-528.91
625
GV 67 …
GV 69 …
Sach-Nr./Part No.
j72010-528.93
k72010-528.94
GV 64 …
GV 65 …
GV 66 …
SE 6106 HiFi
Sach-Nr./Part No.
72010-527.35

Allgemeiner Teil / General Section GV 67 …, GV 69 …
2GRUNDIG Service
Table of Contents Page
General Section.......................................... 1…4
Video Recorder Overview ............................................................... 3
Adjustment Procedures............................. 7…8
S-VHS Board – Luminance (SH) .................................................... 7
Transcoder Board – Chrominance (SF).......................................... 8
Layout of the PCBs and

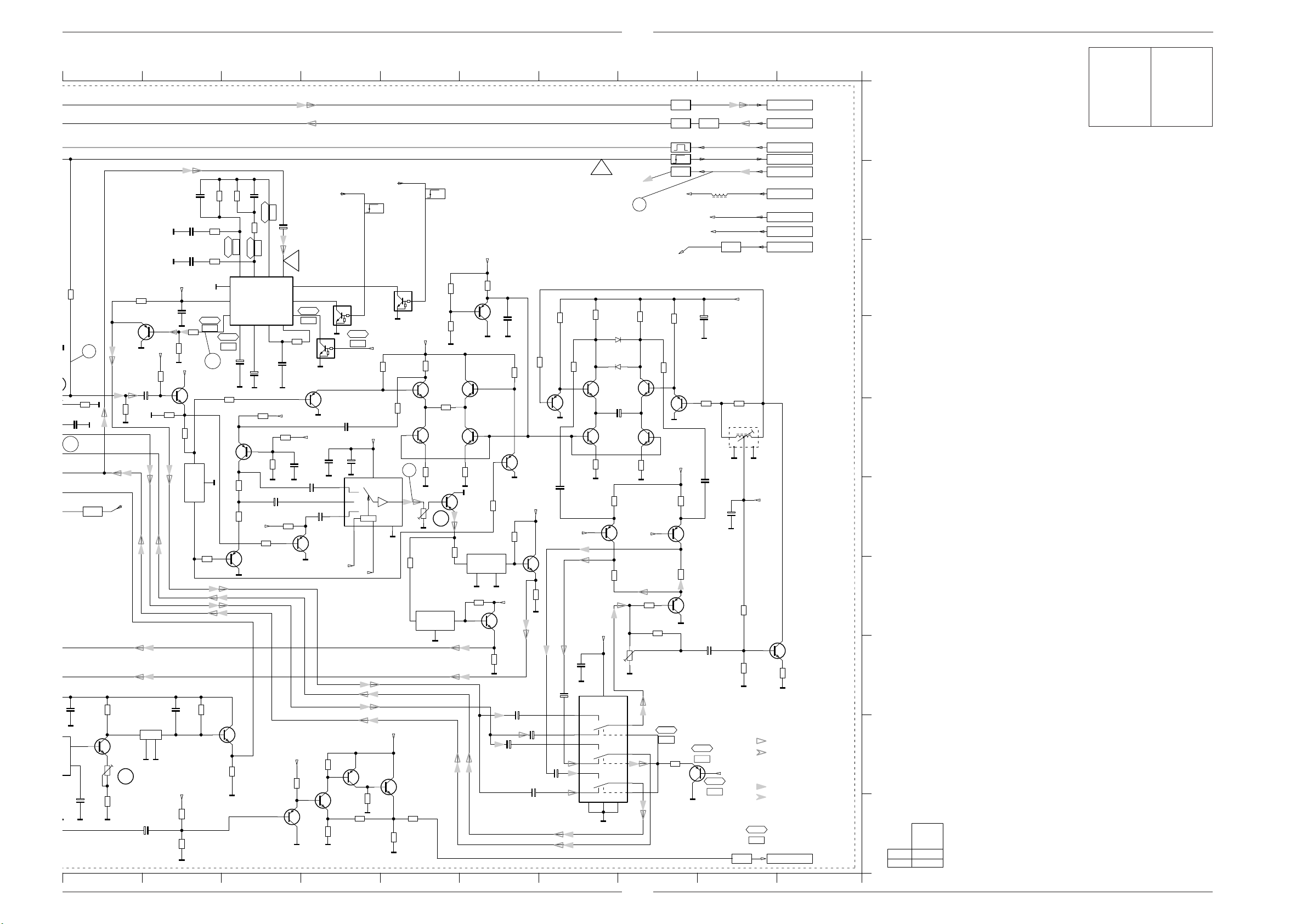

Circuit Diagrams ...................................... 9…28
Block Circuit Diagrams.................................................................... 9
S-VHS Board ................................................................................ 13
• Comb Filter (CF) ........................................................................ 15
• Luminance (SH) ......................................................................... 17
Transcoder Board – Chrominance (SF)........................................ 21

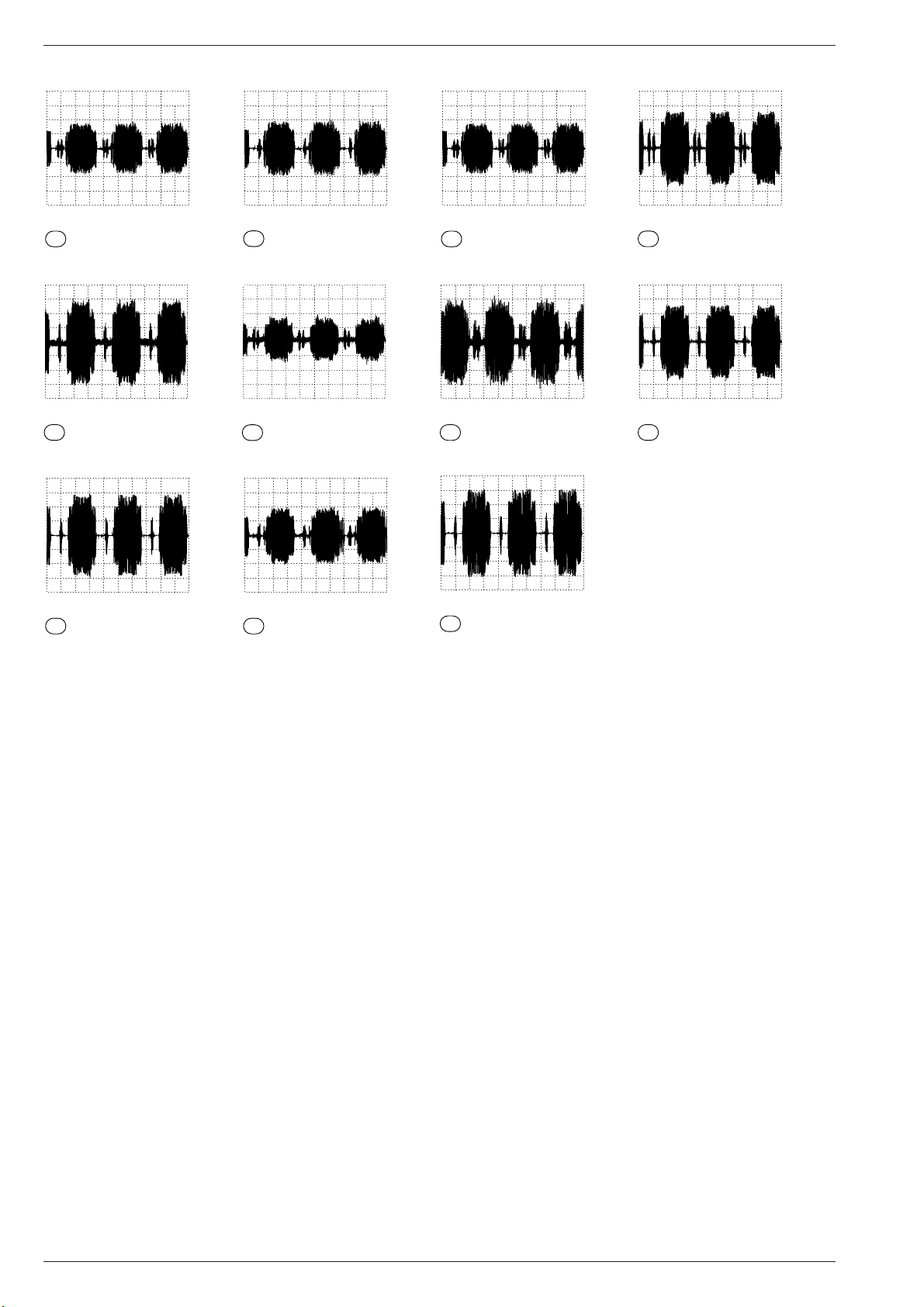

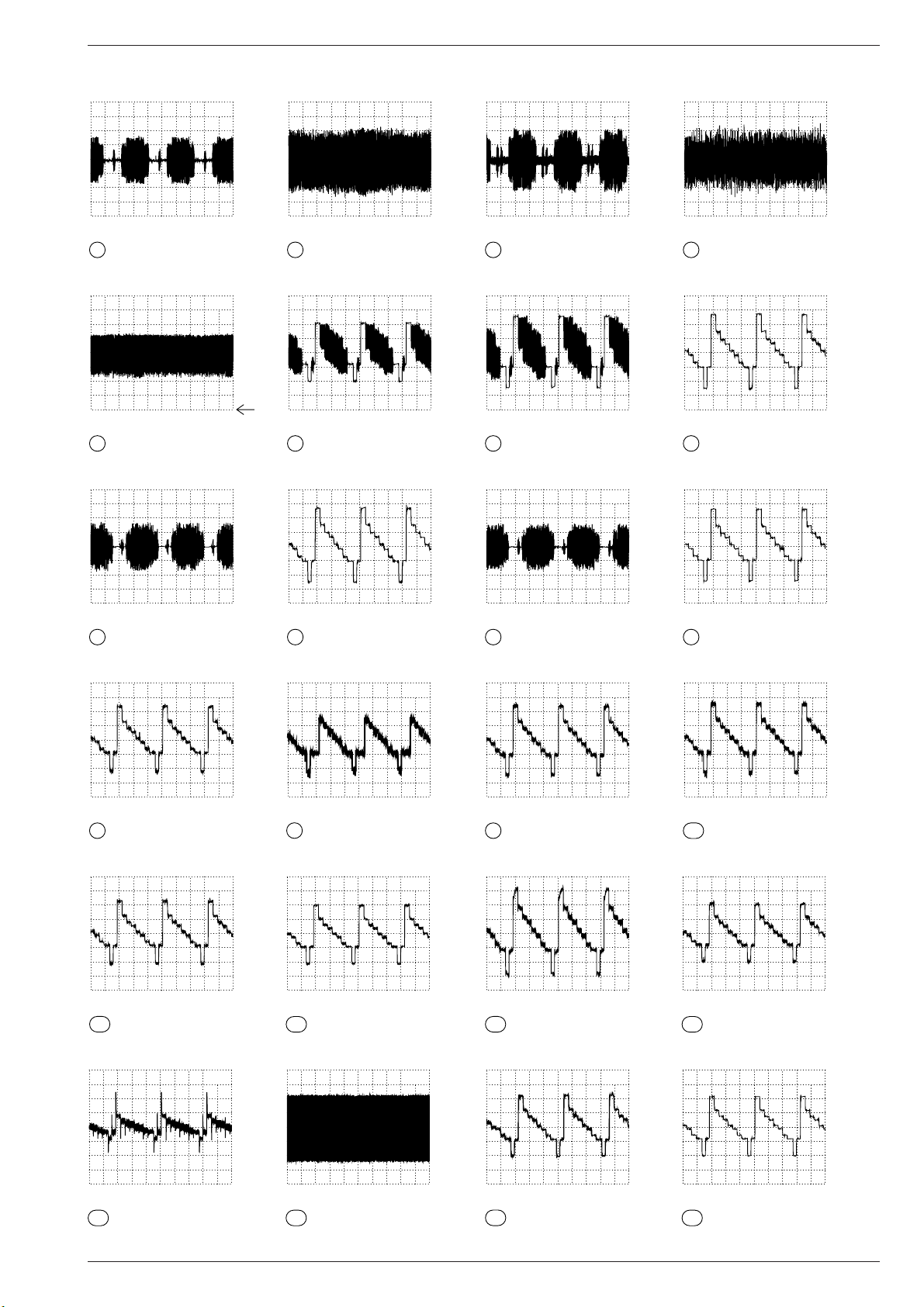

Oscillograms ................................................................................. 27
Exploded View and
Spare Parts Lists.................................... 29…38
Inhaltsverzeichnis Seite
Allgemeiner Teil ......................................... 1…4
Geräteübersicht .............................................................................. 3
Abgleichvorschriften ................................. 5…6
S-VHS-Platte – Luminanz (SH)....................................................... 5
Transcoder-Platte – Chrominanz (SF) ............................................ 6
Platinenabbildungen und
Schaltpläne ............................................... 9…28
Blockschaltpläne ............................................................................. 9
S-VHS-Platte................................................................................. 13
• Kammfilter (CF).......................................................................... 15
• Luminanz (SH) ........................................................................... 17
Transcoder-Platte – Chrominanz (SF) .......................................... 21
Oszillogramme .............................................................................. 27
Explosionszeichnung
und Ersatzteillisten ................................ 29…38
Es gelten die Vorschriften und Sicherheitshinweise
gemäßdemServiceManual"Sicherheit",Sach-Num-
mer 72010-800.00, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!
Theregulationsand safetyinstructionsshall bevalid
as provided by the "Safety" Service Manual, part
number 72010-800.00, as well as the respective
national deviations.
D
In dieser Service-Manual-Ergänzung sind weitere Geräte der Geräte-
serie GV 64 … / GV 65 … / GV 66 … dokumentiert. Nähere Informa-
tionen entnehmen Sie bitte der Geräteübersicht.
Hinweis: Grundlage für den Service sind folgende Service
Manuals:
– Sicherheit, Sach-Nummer 72010-800.00
– Service Manual, Sach-Nummer 72010-527.35
– Service Training, Sach-Nummer 72010-528.90
– Service Training, Sach-Nummer 72010-528.93
FürdieBedienungderGerätemiteinerintegriertenRS232-
Schnittstelle verwenden Sie bitte zusätzlich die Editier-
Bedienungsanleitung "GSE RAPID Time Code", Sach-
Nummer 72010-529.30.
Die Bausteinbestückung und die Sach-Nummern der ein-
zelnen Bausteine entnehmen Sie bitte der Ersatzteilliste.
GB
ThisSupplementServiceManualdescribesadditionalvideorecorders
in the Series GV 64 … / GV 65 … / GV 66 …. For detailed information
please see chapter Video Recorder Overview.
Note: Basic instructions for servicing are given in the following
Service Manuals:
– Safety, Part No. 72010-800.00
– Service Manual, Part No. 72010-527.35
– Service Training, Part No. 72010-528.91
– Service Training, Part No. 72010-528.94
ForoperatingmachineswithanintegratedRS232interface
please refer additionally to the editing instructions "GSE
RAPID Time Code", part no. 72010-529.30.
For the individual modules and for the spare part numbers
of the modules, please see the spare parts list.

Geräteübersicht / Video Recorder Overview
GV 67 …, GV 69 … Allgemeiner Teil / General Section
GV 670 S HiFi
GV 670 S NIC
GV 690 S HIFI
GV 690 S NIC
SAT-Steuerbuchse / SAT Remote Control
• • • •
RS232-Buchse / Socket
• •
Kopfhörerbuchse / Headphone Jack
• •
Mikrofonbuchse / Micro Jack
• •
"SYNCHRO-EDIT"-Buchse / Socket (ø 2,5mm Klinkenbuchse / mini-minijack)
• •
S-VHS-Buchsen / S-VHS Sockets (IN/OUT)
• • • •
LINE/CV-Eingangs-Buchsen / Input Sockets
• • • •
LINE-Eingangs/Ausgangs-Buchsen / Input/Output Sockets
• • • •
"PAY-TV"-Buchse / Socket (EURO-AV2)
• • • •
EURO-AV-Buchse / Socket
• • • •
Akustische Funktionskontorlle / Acoustic Function Control VISS (automatisches und manuelles Setzen/Löschen / automatic and manuel setting/erasure)
• • • •
Insert-Schnitt / Insert Edit
• • • •
Nachvertonung / Dubbing
• • • •
Kindersicherung / child lock
• • • •
OSD Teletext "DOS"
• • • •
99 Programme, EURO-AV1, EURO-AV2/PAY-TV
• • • •
SHOW VIEW
• • • •
6 Timer
• • • •
PDC
• • • •
VPS
• • • •
Follow TV
• • • •
Megalogic
• • • •
Energiesparend / Low Power (Standby)
• • • •
Normalplay / Longplay (Video / Audio)
• • • •
HiFi-Stereo
• • • •
Rotierender Löschkopf / Flying Erase Head
• •
6 Kopf / Head (4 Video, 2 Audio)
• • • •
S-VHS-Wiedergabe / S-VHS Playback
• • • •
S-VHS-Aufnahme / S-VHS Record
• • • •
NTSC-Wiedergabe / NTSC Playback
• • • •
NICAM
• •
CCIR, BG - SECAM
• • • •
CCIR, B/G/H - PAL
• • • •
S./P 4-73Bedieneinheit II / Keyboard Control Unit II (PCUGN21 / CU)
• •
S./P 4-71Bedieneinheit I / Keyboard Control Unit I (PDCGN2 / DC)
• •
S./P 4-65Bedieneinheit II / Keyboard Control Unit II (PCUGN11 / CU)
• •
S./P 4-63Bedieneinheit I / Keyboard Control Unit I (PDCGN1 / DC)
• •
S./P 21 S./P 21
–
Transcoder-Platte / Board · Chrominanz / Chrominance (SF) · SECAM/PAL-Transcoder (SP)
• • • •
S./P 13 S./P 15 S./P 17
S-VHS-Platte / Board · Kammfilter / Comb Filter (CF) · Luminanz / Luminanc (SH)
• • • •
S./P 4-41 S./P 4-47 S./P 4-51 S./P 4-55 S./P 4-59 S./P 4-61 S./P 4-62 S./P 4-62
Chassisplatte / Family Board · Ablaufsteuerung / Sequence Control (CC) · Laufwerksteuerung / Deck Electronic (DE) · Video/Chroma (VS) · Kopfverstärker / Head Amplifier (HC) · Tuner/Modulator Interface (TM) · OSD (OS) · VPS (VP)
• • • •
S./P 4-39Teletext-Baustein / Module "DOS" (VT)
• • • •
S./P 4-31 S./P 4-33 S./P 4-36
IO-Platte / Board · IN/OUT (IO) · Audio (AU)
• • • •
S./P 4-26Empfangseinheit/NICAM-Decoder / Frontend/NICAM Decoder (FE)
• • • •
S./P 4-23Netzteil / Power Supply (PS)
• • • •
Ergänzung /
Supplement
Service Manual
Sach-Nr./Part No.
72010-527.35
GV 670 S HiFi
GV 670 S NIC
GV 690 S HIFI
GV 690 S NIC
Bausteinübersicht
Table of Modules Feature-Übersicht Table of Features
GRUNDIG Service 3
GV 67 …, GV 69 … Allgemeiner Teil / General Section
GRUNDIG Service 4

Abgleichvorschriften GV 67 …, GV 69 … Abgleichvorschriften GV 67 …, GV 69 …
5GRUNDIG Service 6 GRUNDIG Service
Oszilloskop:............................................................... MP
6
AV-Aufnahme (100%-Weißtestbild, 1VSS, S-VHS)
Oszilloskop:............................................................... MP
2
AV-Aufnahme (100%-Weißtestbild, 1VSS, S-VHS)
Oszilloskop:............................................................... MP
4
AV-Aufnahme (100%-Weißtestbild, 1VSS, VHS, Standardplay)
Frequenzzähler: ......................................................... MP
3
AV-Aufnahme ohne Eingangssignal (VHS)
AV-Aufnahme ohne Eingangssignal (S-VHS)
Frequenzzähler: ......................................................... MP
3
AV-Aufnahme (100%-Weißtestbild, VHS)
AV-Aufnahme (100%-Weißtestbild, S-VHS)
Oszilloskop:............................................................... MP
52
AV-Aufnahme (S-VHS)
Oszilloskop:............................................................... MP
6
100%-Weißtestbild (VHS-Eigenaufnahme) wiedergeben
100%-Weißtestbild (S-VHS-Eigenaufnahme) wiedergeben
Oszilloskop:............................................................... MP
7
100%-Weißtestbild (S-VHS-Eigenaufnahme) wiedergeben
100%-Weißtestbild (Eigenaufnahme, VHS) wiedergeben.
SpannungmitDigitalvoltmeteranMP
37
messenundnotieren.
IC7800, Pin 4 mit Masse (GND) und Pin 5 mit +5V verbinden.
Digitalvoltmeter: ......................................................... MP
39
IC7800, Pin 4 mit +5V und Pin 5 mit Masse (GND) verbinden.
Digitalvoltmeter: ......................................................... MP
38
Rotflächentestbild einspeisen.
Aufnahme-/Wiedergabe-Cassette einlegen.
Servicefunktion mit dem Fernbediengeber aufrufen:
–Taste" CODE "sooftdrückenbisimDisplay"CODE ----"erscheint.
–Zahlenfolge 4 9 3 4 eingeben und mit Taste G bestä-
tigen.
1. Aufnahmepegel,
R3487 (REC)
2. EE-Pegel,
R3637 (EE)
3. Weiß- / Schwarz-
begrenzung
Weißbegrenzung,
R3515 (WC)
Schwarzbegrenzung,
R3521 (DC)
4. Synchronwert
VHS,
R3503 (SV-VHS)
S-VHS,
R3509 (SV-S-VHS)
5. Weißwert
VHS,
R3507 (WV-VHS)
S-VHS,
R3513 (WV-S-VHS)
6. Luminanz-Auf-
sprechspannung,
R3765 (YWV)
7. Wiedergabe-
amplitude VHS,
R3543 (PBA-VHS)
S-VHS,
R3545 (PBA-S-VHS)
8. Dropout-Pegel,
R3723 (DP)
9. S-VHS-PB-Detektion
Referenzpegel
–S-VHS
R3791 (REFS)
–VHS
R3795 (REFV)
10. FM-Referenzpegel-
einstellung für
"ACC+" (Automatic
Contour Control)
Amplitude mit R3487 (REC) auf 400mVSS einstellen.
Amplitude mit R3637 (EE) auf 2VSS einstellen.
100% Luminance Signal
A
B
5µs/cm
Überschwinger Amit R3515 (WC) auf 195% des Luminanz-
Signales einstellen.
ÜberschwingerBmitR3521 (DC) auf65%desLuminanz-Signa-
les einstellen.
Frequenz mit R3503 (SV-VHS) auf 3,8MHz einstellen.
Frequenz mit R3509 (SV-S-VHS) auf 5,4MHz einstellen.
Frequenz mit R3507(WV-VHS) auf 4,62MHz einstellen.
Frequenz mit R3513(WV-S-VHS) auf 6,67MHz einstellen.
FM-Signal mit R3765(YWV) auf 250mVSS einstellen.
Ampitude mit R3543 (PBA-VHS) auf 400mVSS einstellen.
Ampitude mit R3545 (PBA-S-VHS) auf 400mVSS einstellen.
Mit R3723 (DP) das Signal entsprechend der folgenden Oszillo-
gramme einstellen.
10µs/cm
Spannung ist mit R3791 (REFS) so einzustellen, daß diese um
0,35V größer ist als die an MP
37
.
Spannung ist mit R3795 (REFV) so einzustellen, daß diese um
0,25V größer ist als die an MP
37
.
Verbindungen zur Masse und zu +5V auftrennen.
Taste " CODE " drücken, Zahlenfolge 5 2 eingeben und mit der
Taste " CODE " bestätigen. Im Display erscheint "ADJUST".
Nach erfolgreichem Abgleich erscheint im Display "READY".
Servicefunktion verlassen durch Drücken der Taste Aoder
durch Trennen des Gerätes vom Netz.
D
Abgleichvorschriften
1. S-VHS-Platte – Luminanz (SH)
Meßgeräte / Meßmittel: Oszilloskop (>50MHz) und Frequenzzähler mit Tastkopf 10:1, Digitalvoltmeter, Farbgenerator.
Servicearbeiten nach Austausch …
… der S-VHS-Platte: –
… der Chassisplatte, der Kopfscheibe oder des IC7600: Abgleich Nr. 10

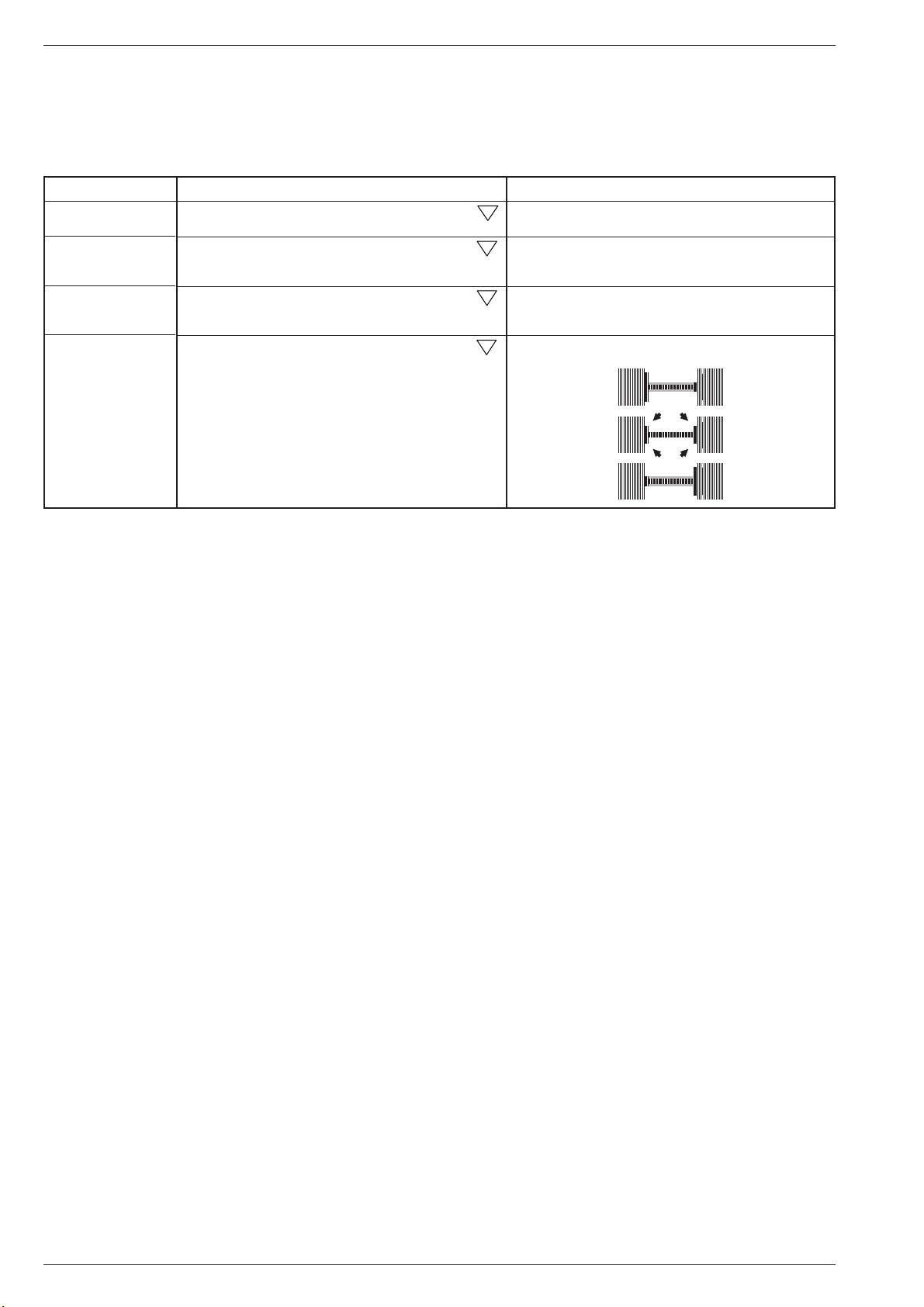

Abgleich Vorbereitung Abgleichvorgang
2. Transcoder-Platte – Chrominanz (SF)
Meßgeräte / Meßmittel: Oszilloskop und Frequenzzähler mit Tastkopf 10:1, Digitalvoltmeter, Farbgenerator.
Servicearbeiten nach Austausch …
… der Transcoder-Platte: –
… des IC7270: Abgleich Nr. 1, 2, 3
… des IC7175: Abgleich Nr. 4
Abgleich Vorbereitung Abgleichvorgang
1. VXO-Frequenz,
C2306 (XO)
2. Chroma-Aufsprech-
spannung,
R3273 (CHSP)
3. Pilot-Burst-Amplitude,
R3295 (PBA)
4. 627kHz-Kammfilter,
R3167 (CF)
Frequenzzähler: .........................................................MP
41
Wiedergabe (PAL-Signal)
Oszilloskop:................................................................MP
43
Farbbalken-Testbild (PAL) einspeisen und aufnehmen.
Oszilloskop:................................................................MP
43
Farbbalken-Testbild (PAL) einspeisen.
EE-Betrieb mit eingelegter S-VHS-Cassette.
Oszilloskop:................................................................MP
42
Trigger:.......................... HI-Impuls, Steckerkontakt 1524-(11)
Eigenaufnahme (Rotsignal) wiedergeben.
Frequenz mit C2306 (XO) auf 4,433619MHz einstellen.
Amplitude des Rot-Anteiles mit R3273 (CHSP) auf 150mVSS
einstellen.
MitR3295 (PBA) diePilot-Burst-Amplitudeauf110%derPAL-
Burst-Amplitude einstellen.
MitR3167 (CF) dasSignalentsprechend der folgendenOszillo-
gramme einstellen.
Falsch
Richtig
Falsch
200µs/cm

GV 67 …, GV 69 … Adjustment Procedures
GRUNDIG Service 7
GB
Adjustment Procedures
1. S-VHS-Board – Luminance (SH)
Test equipment / aids: Oscilloscope (>50MHz) and Frequency Counter with 10:1 Test Probe, Digital Voltmeter, Colour Generator.
Service work after changing the …
… S-VHS Board: –
… Family Board, headwheel or IC7600: Adjustment no. 10
Adjustment Preparation Adjustment Procedure
Oscilloscope:............................................................. MP
6
AV recording (100% white test pattern, 1VPP, S-VHS)
Oscilloscope:............................................................. MP
2
AV recording (100% white test pattern, 1VPP, S-VHS)
Oscilloscope:............................................................. MP
4
AV recording (100% white test pattern, 1VPP, VHS, Standard
Play)
Frequency Counter: ................................................... MP
3
AV recording without input signal (VHS)
AV recording without input signal (S-VHS)
Frequency Counter: ................................................... MP
3
AV recording (100% white test pattern, VHS)
AV recording (100% white test pattern, S-VHS)
Oscilloscope:............................................................. MP
52
AV recording (S-VHS)
Oscilloscope:............................................................. MP
6
Play back white test pattern (VHS self made recording)
Play back white test pattern (S-VHS self made recording)
Oscilloscope:............................................................. MP
7
Playback100%whitetest pattern(S-VHSselfmaderecording)
Playbacka100%whitetestpattern(selfmaderecording,VHS).
Measure the voltage at MP
37
with the digital voltmeter and
note it down.
Connect IC7800, Pin 4 with ground (GND) and Pin 5 with +5V.
Digital Voltmeter:........................................................ MP
39
Connect IC7800, Pin 4 with +5V and Pin 5 with ground (GND).
Digital Voltmeter:........................................................ MP
38
Feed in a red raster test pattern.
Insert a record/play cassette.
Call up the Service Function with the remote control:
–Pressbutton" CODE "repeatedlyuntil"CODE ----"appearson
the display.
– Enter 4 9 3 4 in this order and confirm with button G.
1. Record Level,
R3487 (REC)
2. EE Level,
R3637 (EE)
3. White / Dark Clipper
White Clipper,
R3515 (WC)
Dark Clipper,
R3521 (DC)
4. Sync Value
VHS,
R3503 (SV-VHS)
S-VHS,
R3509 (SV-S-VHS)
5. White Value
VHS,
R3507 (WV-VHS)
S-VHS,
R3513 (WV-S-VHS)
6. Luminance Writing
Current, R3765 (YWV)
7. Playback Amplitude
VHS,
R3543 (PBA-VHS)
S-VHS,
R3545 (PBA-S-VHS)
8. Dropout Level,
R3723 (DP)
9. S-VHS-PB Detection
Reference Level
–S-VHS
R3791 (REFS)
–VHS
R3795 (REFV)
10. FM Reference
Level for "ACC+"
(Automatic Contour
Control)
With R3487 (REC) set the amplitude to 400mVPP.
With R3637 (EE) set the amplitude to 2VPP.
100% Luminance Signal
A
B
5µs/cm
WithR3515 (WC) set the overshoot Ato 195% of the luminance
signal.
With R3521 (DC) set the overshoot Bto 65% of the luminance
signal.
With R3503 (SV-VHS) set the frequency to 3.8MHz.
With R3509 (SV-S-VHS) set the frequency to 5.4MHz.
With R3507 (WV-VHS) set the frequency to 4.62MHz.
With R3513 (WV-S-VHS) set the frequency to 6.67MHz.
With R3765 (YWV) set the FM signal to 250mVPP.
With R3543 (PBA-VHS) set the amplitude to 400mVPP.
With R3545 (PBA-S-VHS) set the amplitude to 400mVPP.
With R3723 (DP) set the signal as shown in the oscillograms
below.
10µs/cm
With R3791 (REFS) adjust the voltage so that its level is 0.35V
higher than that measured at MP
37
.
With R3795 (REFV) adjust the voltage so that its level is 0.25V
higher than that measured at MP
37
.
Remove the connections to ground and +5V.
Pressbutton" CODE ".Enterthefigures 5 2 inthisorderandconfirm
with " CODE ". The message "ADJUST" appears on the display.
On successful completion of this adjustment the display shows
"READY".
Terminate the Service Function by pressing button Aor by
disconnecting the VCR from the mains.

Adjustment Procedures GV 67 …, GV 69 …
8GRUNDIG Service
Adjustment Preparation Adjustment Procedure
1. VXO Frequency,
C2306 (XO)
2. Chroma Writing
Current,
R3273 (CHSP)
3. Pilot Burst Amplitude,
R3295 (PBA)
4. 627kHz Comb Filter,
R3167 (CF)
Frequency Counter: ...................................................MP
41
Playback (PAL signal)
Oscilloscope:.............................................................. MP
43
Feed in and record a colour bar test pattern (PAL).
Oscilloscope:.............................................................. MP
43
Feed in a colour bar test pattern (PAL) .
EE mode with loaded S-VHS cassette.
Oscilloscope:..............................................................MP
42
Trigger:.................................HI pulse, plug contact 1524-(11)
Play back a recording made on the machine itself (red test
signal).
With C2306 (XO) set the frequency to 4.433619MHz.
With R3273 (CHSP) set the amplitude of the red component to
150mVPP.
WithR3295 (PBA) set the pilot burst amplitude to 110% of the
PAL burst amplitude.
With R3167 (CF) set the signal as shown in the oscillograms
below.
Incorrect
CORRECT
Incorrect
200µs/cm
2. Transcoder Board – Chrominance (SF)
Test equipment / aids: Oscilloscope and Frequency Counter with 10:1 Test Probe, Digital Voltmeter, Colour Generator.
Service work after changing the …
… Transcoder Board: –
… IC7270: Adjustment no. 1, 2, 3
… IC7175: Adjustment no. 4

GRUNDIG Service 9 GV 67 …, GV 69 … Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Blockschaltplan / Block Circuit Diagram (S-VHS – Luminanz / Luminance, SH)
H/V
U EE
+5VW
5SW3
SR7
+5VW
43
VIDEO
OUT
7588
V
MIX.SYNC
VIDEO IN
Y/FBAS 48
46 SYNC
SEP
DET
AGC
3487
5 3
2484
BAS-OUT
47598
1052
7606
7612-
7634
-
+
7608 U NTSC
7806
SR7
7615
10
HI-P
7636 S-VHS
LPF
1054
LPF
1056
7654
BIAS
+
VHS
+5VW 7684
7678 7656-
7674
+
-
1060
2680
7713 7715
+5VW
6
9
8
7702
7700
S-SUB
EMPHA
14 7
5
14
11
1 16
3
6
8
7
97728 LPF
1058
7725
DELAYLINE
13 3
52FSC from CF
1525/11
7722/
3723
1-12 MHz
BPF
1-8 MHz
BPF
7770
7762
7766
PB-FM
25
20211918
+5V
7518
+
2223302915 7530
PBA-VHS
3536
EQUALIZER
PBA-
S-VHS
U SVHS
U VHS
4038
6
REC-EE/PB
VHS
DET
LIM
FM
DEMOD
VCA
DO
APT COUNT
CRISPENING
WC/DC EMPHASIS
FM
MODULATOR
DOC
DO
S
V
SV
PB
S V
7689
7734-
7744
11 12 13
7800
SR8
14 7
7508
S V
7562
7585
42
2 3
5 6
7
REC
PB
16 14
REC
PB
PBREC
7810
2 7 12
REC
PB
11
12
7768
7764
7717
PB
REC
τ
7782
1524/14
1524/13
3610
3608
6
1
4
(CRISPENING)
APERTURE VHS
(CRISPENING)
APERTURE S-VHS
7686
7688
PB - S-VHS DET
FFP
S-SUBEMPHASIS
REC-FM 6
1
14
7
1530
to CF
7050/3
to CF
7050/1
from CF
7062
7520
5 4
U VHS U SVHS
U PB
U LP
DELAY
LINE
NP/LP
PC-1 PC-2 PC-3
5800
from SF
to SF
8
1
123
9
3765
3513
3507
3509
3503
3515
3521
7546
32
U NP
U NP
U VHS
3637
YNR
from/to VS
3543
+5VW
34
7690
REC
108
96
97
98 99 100
101
103
106
105
89
86
DC WC
WV-… SV-…
YWV
DP
EE
104
102
Reference
Oscillograms ...4-85, 27
AU ......................4-36
CC......................4-47
CF..........................15
CU............4-70/77/84
DC............4-67/75/82
DE ......................4-51
FE.......................4-27
HC......................4-59
IO .......................4-33
OS......................4-62
PS ......................4-23
SF..........................21
SH .........................17
SP................not used
TM......................4-61
VP ......................4-62
VS ......................4-55
VT.......................4-39
Seiten "4-…" – siehe Basis-Service-Manual / Pages "4-…" – see Main Service Manual

10 GRUNDIG Service Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 67 …, GV 69 … Blockschaltplan / Block Circuit Diagram (S-VHS – Chrominanz / Chrominance, SF)
U S/W
CHROMA
OUT
FBAS/CH
25
9
8
6
7
5
17
47
45
46
48
42
32
30
3
34 MMV
VCXO
REC/PB
COMPOSITE/
SVHS
PAL-FILTER
4,43
MHz
ACC
PBREC
REC-
PAL
NTSC
PB
REC-
SEC
PB
REC
SECAM
U S/W
U NTSC
7220
13
14
15
18
-33°
2019
-45° -45°
VCO :2
BGP LOGIC
5
11
7234
7406
5SW3+5VW1 7411
43
NORM
PLL
:321
VCO
:8
PHASE
SHIFT
4,43MHz
KILLER
HI-CH
18
26
27
20
36
6
7
1
15
14
SECAM
DETECT
REG. KILLER
13111621
2374 2376
7380
7382
7376
7374
LPF
31
4
1,6MHz
HI-CH
7085/46
(DE)
AUTOSEC
7166
S+5VA
5,06MHz
2 1
4
+5VW1
7020/12
U SOST
1029
+5VF3
+5VF3
U SOST U NTSC
7280
S+5A
COMPOSITE
7410
SR9
X2
1 4
7390
PLL
7402
7398
2FSC to Y-DROP-OUT
FSC/2FSC
627kHz
5
7175
DELAY
7176
LPF 3
7182
7190
7196
7192
3273
FSC to VT
MIX SYNC from SH
1524
1525
11
1
14
8
7270
PLL SYNC 9
NTSC - PAL
DECODER
to (DE)
HI-CH
PAL / NTSC
COMB FILTER
FSC = PAL 2FSC = NTSC
from/to SH
to CF
1025
4,43MHz
1025
7250
7254
41 40
15
PHASE
SELECT
BP RECPB
PILOT
BURST
12
11
13
14
7026
3167
7268
2
12
13
6
7
5
+5VF3
6244
16
6250
7224
PAL
NTSC
3295
+5VF3
U CH YC
10 672KHz
2
1
from/to SH
2
CH (CHROMA OUT) toCF
U S-VHS
7200
Playback
Record
87
PBA
CHSP
CF
85
119
116 112
118
117
114
115
113
111 109
110
Reference
Oscillograms ...4-85, 27
AU ......................4-36
CC......................4-47
CF..........................15
CU............4-70/77/84
DC............4-67/75/82
DE ......................4-51
FE.......................4-27
HC......................4-59
IO .......................4-33
OS......................4-62
PS ......................4-23
SF..........................21
SH .........................17
SP................not used
TM......................4-61
VP ......................4-62
VS ......................4-55
VT.......................4-39
Seiten "4-…" – siehe Basis-Service-Manual
Pages "4-…" – see Main Service Manual

GV 67 …, GV 69 … Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 67 …, GV 69 … Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams
GRUNDIG Service 11 GRUNDIG Service 12
FAMILY BOARD
7900
(CC)
7905
(CC)
(CC)
1901
3
1
3
1
7210
7208
HOSIDEN
S-OUT
7085/37
(DE)
4:3 16:9
19
(DC)
Auto
Switch On
20
15 7024
7022
7010
7053
7055 20
19
77005
7003
16
SC2 (DE) SC1 (TV)
16:9 14 4 6 13 5 12 11
7
7059 7072
3
1
4
10
7039
20
14
12
4
2
+
10
8
28
6
7206
18 26 24
22
7200
(IO)
7077
(IO)
C-OUT
Y-OUT
S-VHS-OUT
7213
Y 7720 (VP)
VPS 17
C-RGB / S. TRANS
10
17
2FSC
COMB
FILTER
SR6
14
12
1
3
5
7
7030
(CF)
SR6
7545
7066
to SECAM PAL
TRANSCODER
3072
Y
1
5
3
7
Y-RGB
Y-SECAM
TRANSCODER
7082
(DE)
SYNC SEP
(SH)
7043
7734
7744
(SH)
(SH)
7689
VHS
1056 (SH) S-VHS 1054 (SH)
7636 7615
(SH) 1
4
6
4
VHS S-VHS
25
30
29
46
48
43
VIDEO OUT
+5VW PLL-SYNC
VIDEO-IN
3
1
10
6
7
8
4
5
7060
(CF)
78
4
5
6
1
3
10
7040
(CF)
+5VF
7165 7092
U DOS
YVT
CVT
TELETEXT-DECODER / PAL-ENCODER
7062
4
5
7
6
3
1
10
8
7050
(CF)
7588
7042
SR6
SR3/
13
7205
U DOS-REC
UT-REC
11
9
31
7234
SEC-EE/PB/CH
7312
30 39
15
42
14
NTSC/PAL
TRANSCODER
7270
CHROMINANCE
PROCESSING
7320 (SH)
LUMINANCE
PROCESSING
7010
(CF)
7306
SR6
SR6
FSC-1
fH/2
7200
7220
14
S-VHS
VHS
MIX-SYNC APERTURE
(CRISPENING)
6
1
LP
SP
7600
(HC)
18
19
UNC-FM
1530
FM-TT
PB-FM
27 LP
BAS
1639
DC IO
ZF/IF
TU
5
8
6
1526/7
1526/9
1526/11
1526/13
1638/7
5
1525/14
1524/2
1524/5
1525/12
7406
1530
4
29
1524/14 1525/13
1 SP
FM TT
CF / SH
SF
SR3 (IO)
7000
2
5
7
1514
12
10
8
6
SYNC
1531/11
1624
5
5
1624
10
3
4
1528
1527
241
FBAS-TEXT 7
1638/14
FBAS-HF
7150
(VS)
SQ-PB
7180
(VS)
7165/
7170 (VS)
ACC+
VHS
SVHS
1525/15 1524/10
2
1531/15
1530/15
2 4
14
1526
1518 16
7070
(CF)
SR7
2 3
8
3637
7690
16
Y3383
14
7585
Y7203…
Y7217 (VS)
2 4
1
15
7
16
3 6
17
1
1750
(TM)
7
TV
MO
ANTENNE
7110
(IO)
FAMILY BOARD
1526
3
Y/FBAS-OUT
Y/FBAS-IN
Y/FBAS-IN
Y/FBAS-OUT
C-IN
C-OUT
C-OUT
C-IN
1905
1902
Chrominance
Luminance
Record
Chrominance
Playback
Luminance
15
10
18
90
95
94
91
93
85
89 35
88
87
EE
86
92
Blockschaltplan / Block Circuit Diagram (S-VHS – IN/OUT)
Reference
Oscillograms ...4-85, 27
AU ......................4-36
CC......................4-47
CF..........................15
CU............4-70/77/84
DC............4-67/75/82
DE ......................4-51
FE.......................4-27
HC......................4-59
IO .......................4-33
OS......................4-62
PS ......................4-23
SF..........................21
SH .........................17
SP................not used
TM......................4-61
VP ......................4-62
VS ......................4-55
VT.......................4-39
Seiten "4-…" – siehe Basis-Service-Manual / Pages "4-…" – see Main Service Manual

Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 67 …, GV 69 … Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams GV 67 …, GV 69 …
WV-VHS
4
3938
REFS
3
2
REC DP
YWV
PBA-S-VHS EE
REFVSV-VHS
WV-S-VHS
DCWC
SV-S-VHS PBA-VHS
1 23456789101112
1 23456789101112
B
A
D
C
B
A
D
C
14 85
14 85
18 16 9
18 16 9
18 16 9
1
1
13
25 37
48
7
14 8
1
45
18
8
16 9
S-VHS-Platte / Board
Ansicht von der Bestückungsseite / View of Components Side
(Konventionelle Bestückung / Conventional Assembly)
Ansicht von der Bestückungsseite / View of Components Side
(SMD Bestückung / SMD Assembly)
Ansicht von der Lötseite / View of Solder Side
(SMD Bestückung / SMD Assembly)
110
118
115 115
110
18
114 28 15
110
18 118 1
1 23456789101112
1 23456789101112
B
A
D
C
B
A
D
C
377
52 6
12 11 10 9 8 7 6 5 4 3 2 1
12 11 10 9 8 7 6 5 4 3 2 1
B
A
D
C
B
A
D
C
2720 7 C
2724 8 C
2725 8 D
2730 9 C
2766 9 B
2812 9 C
2814 9 C
2816 9 B
2818 9 C
2820 9 C
2822 9 C
5010 2 B
1002 4 C
1004 3 C
1052 12A
1054 11 C
1056 11 C
1058 7 C
1060 12C
1524 10B
1525 4 B
1526 1 A
1530 4 D
1531 9 D
2010 2 B
2016 2 A
2020 2 A
2042 2 C
2044 2 C
2052 2 C
2054 2 C
2056 2 C
2058 2 D
2072 3 A
2074 4 A
2076 3 A
2140 4 B
2480 7 C
2484 6 C
2494 5 C
2500 5 C
2501 5 C
2502 5 C
2540 6 A
2543 6 B
2580 7 C
2591 6 C
2592 6 C
2594 12B
2606 11 A
2610 11 A
2612 11 A
2615 11 B
2662 12C
2666 12B
2680 12D
2682 10C
2713 7 B
2717 8 B
2718 8 B
5011 1 B
5094 2 C
5106 3 C
5140 4 B
5550 7 A
5552 7 A
5758 7 A
5760 8 A
5769 8 A
5771 7 A
5774 7 A
5782 5 A
5798 11 D
5800 5 A
5802 9 B
5803 5 A
5804 6 A
7010 2 B
7040 1 C
7050 2 C
7060 1 C
7615 10A
2035 1 D
2060 1 C
2486 6 C
2487 6 C
2488 6 C
2489 6 C
2507 5 B
2508 5 B
2518 5 B
2524 5 B
2525 6 B
2526 5 B
2530 6 B
2537 6 B
2545 6 B
2550 6 A
2552 6 A
2560 7 B
2561 6 B
2562 7 B
2564 7 B
2566 7 B
2576 6 B
2614 11 A
2624 11 A
2654 12B
2706 8 C
2708 8 C
2712 8 C
2714 8 B
2716 8 C
2758 8 A
2760 8 A
2762 8 A
2768 9 A
2769 8 A
2770 8 A
2792 4 D
2796 4 D
2823 5 A
2827 2 D
3042 1 C
3108 3 D
3110 1 A
3112 1 B
3113 1 B
3115 1 B
3482 6 C
3484 6 C
3486 6 D
3487 6 D
3488 5 D
3490 6 C
3502 5 C
3503 5 C
3504 5 B
3506 5 B
3518 5 B
3520 4 B
3521 5 B
3522 5 B
3526 5 B
3540 6 B
3542 5 A
3543 5 A
3545 6 A
3550 6 A
3552 6 A
3560 6 B
3562 6 B
3564 7 B
3570 7 C
3572 7 B
3574 7 B
3576 6 B
3580 6 C
3582 7 C
3588 7 C
3592 6 C
3604 11 B
3606 11 B
3610 11 A
3612 11 A
3614 11 A
3616 11 A
3620 11 B
3622 11 B
3624 11 B
3628 11 B
3507 5 D
3508 5 B
3509 5 C
3512 5 B
3513 5 C
3514 5 B
3515 5 B
3516 4 B
3637 10B
3643 10D
3644 10D
3650 11 B
3652 11 B
3654 12B
3656 12C
3658 12C
3674 12D
3683 10D
3685 10D
3700 8 B
3702 8 B
3704 8 B
3706 8 B
3708 8 C
3710 8 B
3712 8 C
3714 8 B
3716 8 B
3723 8 C
3728 7 C
3734 7 D
3736 7 D
3738 8 D
3740 7 D
3742 7 D
3746 6 D
3749 6 D
3750 7 A
3752 7 A
3754 7 A
3756 7 A
3757 5 B
3758 8 A
3760 8 A
3762 9 A
3765 9 B
3766 9 B
3768 9 A
3770 8 A
3774 7 B
3790 5 D
3791 5 D
3792 5 D
3794 4 D
3795 4 D
3796 4 D
3800 9 B
3806 9 A
3807 5 A
3812 2 D
3813 2 D
3814 2 D
6660 11 C
6664 11 C
7030 3 B
7042 1 C
7070 3 A
7080 3 B
7108 3 D
7518 5 B
7520 6 B
7545 1 C
7562 7 B
7588 7 C
7606 11 A
7612 11 A
7618 12B
7622 12B
7628 11 B
7654 12B
7656 12C
7662 12C
7664 11 C
7674 11 D
7690 10D
7700 8 B
7702 8 B
7713 7 B
7715 7 B
7717 7 B
7722 8 C
7725 8 C
7728 7 C
7734 8 D
7738 8 D
7742 7 D
7744 7 D
7762 8 A
7764 9 A
7766 9 B
7768 9 A
7770 8 A
7800 9 B
7806 9 A
7807 4 A
7809 2 D
7810 9 C
7811 4 C
13 GRUNDIG Service 14 GRUNDIG Service
2001 2 A
2002 2 B
2003 2 B
2004 2 B
2005 2 A
2006 2 B
2007 2 A
2008 2 A
2012 2 B
2014 2 A
2018 2 A
2022 3 B
2024 3 B
2026 3 B
2030 3 B
2032 1 B
2034 1 C
2036 1 C
2037 1 B
2038 1 D
2040 1 B
2046 2 D
2048 2 D
2050 2 B
2070 3 A
2080 3 A
2084 3 C
2094 3 D
2106 3 D
2142 4 B
2490 5 C
2503 5 B
2504 5 B
2505 5 B
2522 5 B
2532 5 B
2533 5 A
2542 6 B
2572 7 B
2590 6 C
2613 11 B
2690 11 C
2692 11 C
2700 8 B
2721 8 C
2722 8 C
2723 8 C
2726 7 C
2727 8 C
2764 8 A
2825 5 A
2826 5 A
3002 2 B
3004 2 B
3005 2 A
3006 2 B
3008 2 A
3009 2 B
3032 1 C
3034 1 B
3036 1 C
3038 1 C
3040 1 C
3041 3 C
3043 3 C
3044 1 C
3045 1 C
3046 1 D
3048 1 D
3054 1 C
3056 2 C
3058 2 C
3060 1 C
3062 2 C
3064 2 C
3066 1 D
3068 1 D
3072 3 A
3079 3 C
3080 4 B
3082 4 D
3084 3 C
2767 9 B
2771 8 A
2772 8 A
2774 7 A
2800 9 B
2806 9 A
2810 9 C
2824 5 A
3086 3 C
3094 3 C
3096 2 D
3098 3 D
3102 3 D
3104 3 D
3106 3 D
3480 6 C
3500 5 B
3532 6 B
3534 6 B
3536 5 B
3548 6 A
3554 6 B
3558 6 A
3566 7 B
3568 7 B
3585 7 C
3586 7 C
3590 6 C
3594 12B
3596 11 B
3598 11 A
3600 12A
3602 11 A
3608 11 A
3618 12A
3626 11 B
3630 11 B
3633 12B
3634 12A
3636 11 B
3638 11 D
3640 11 B
3642 11 D
3660 12B
3662 11 C
3664 11 B
3666 11 C
3668 11 C
3670 11 C
3672 11 C
3675 12C
3678 11 C
3680 10B
3681 8 C
3682 10B
3684 10D
3686 10D
3688 10D
3690 11 C
3692 11 C
3720 7 C
3722 8 C
3724 8 C
3726 7 C
3730 9 C
3732 8 C
3772 7 A
3780 5 B
3782 5 B
3802 10B
3808 5 A
3809 4 A
3810 4 A
3811 4 A
7043 2 C
7046 1 D
7062 2 C
7066 2 D
7082 4 C
7092 3 C
7098 2 D
7102 3 D
7110 1 A
7111 1 B
7306 2 B
7508 5 B
7530 6 B
7546 6 A
7552 7 B
7564 7 B
7566 7 B
7570 7 A
7585 7 C
7598 11 B
7608 11 A
7630 11 B
7632 12B
7634 12A
7636 11 B
7670 11 C
7672 12C
7678 10C
7680 8 C
7684 10D
7686 10C
7688 10C
7689 10D
7782 5 B
7808 4 A
