Grundfos Unilift AP12 User manual

UNILIFT AP12, AP35, AP50
Installation and operating instructions
UNILIFT AP12, AP35, AP50
Installation and operating instructions
Other languages
http://net.grundfos.com/qr/i/96011045
GRUNDFOS INSTRUCTIONS

UNILIFT AP12, AP35, AP50
English (GB)
Installation and operating instructions ..................................5
Български (BG)
Упътване за монтаж и експлоатация.................................17
Čeština (CZ)
Montážní a provozní návod ........................................31
Deutsch (DE)
Montage- und Betriebsanleitung .....................................43
Dansk (DK)
Monterings- og driftsinstruktion ......................................56
Eesti (EE)
Paigaldus- ja kasutusjuhend........................................68
Español (ES)
Instrucciones de instalación y funcionamiento............................81
Suomi (FI)
Asennus- ja käyttöohjeet ..........................................94
Français (FR)
Notice d'installation et de fonctionnement..............................106
Ελληνικά (GR)
Οδηγίες εγκατάστασης και λειτουργίας................................119
Hrvatski (HR)
Montažne i pogonske upute .......................................132
Magyar (HU)
Telepítési és üzemeltetési utasítás ..................................144
Italiano (IT)
Istruzioni di installazione e funzionamento .............................157
Lietuviškai (LT)
Įrengimo ir naudojimo instrukcija ....................................170
Latviešu (LV)
Uzstādīšanas un ekspluatācijas instrukcija .............................182
Nederlands (NL)
Installatie- en bedieningsinstructies ..................................195
Polski (PL)
Instrukcja montażu i eksploatacji....................................208
3
Table of contents

Português (PT)
Instruções de instalação e funcionamento .............................221
Română (RO)
Instrucţiuni de instalare şi utilizare...................................234
Srpski (RS)
Uputstvo za instalaciju i rad .......................................247
Svenska (SE)
Monterings- och driftsinstruktion ....................................259
Slovensko (SI)
Navodila za montažo in obratovanje .................................271
Slovenčina (SK)
Návod na montáž a prevádzku .....................................283
Türkçe (TR)
Montaj ve kullanım kılavuzu .......................................296
Українська (UA)
Інструкції з монтажу та експлуатації ................................311
中文 (CN)
安装和使用说明书 ..............................................324
Bahasa Indonesia (ID)
Petunjuk pengoperasian dan pemasangan.............................336
Macedonian (MK)
Упатства за монтирање и ракување ................................349
(AR) ةيبرعلا
    .............................................363
Appendix A..................................................374
Appendix B..................................................375
Appendix C..................................................378
4UNILIFT AP12, AP35, AP50
Table of contents

Eesti (EE) Paigaldus- ja kasutusjuhend
Tõlge ingliskeelsest originaalist
Sisukord
1. Üldteave ...................68
1.1 Ohulaused...................68
1.2 Märkused ...................69
2. Toote vastuvõtmine .............69
2.1 Toote kontrollimine ..............69
3. Pumba paigaldamine ............69
3.1 Asukoht ....................69
3.2 Mehaaniline paigaldamine ..........70
4. Elektriühendus................72
4.1 Kontrollige pöörlemissuunda..........73
5. Pumba käivitamine .............73
6. Toote tutvustus ...............73
6.1 Ettenähtud kasutusala ............74
6.2 Pumbatavad vedelikud ............74
6.3 Andmesildil olev teave ............75
7. Toote hooldamine ..............76
7.1 Toote hooldamine ...............77
7.2 Õli .......................77

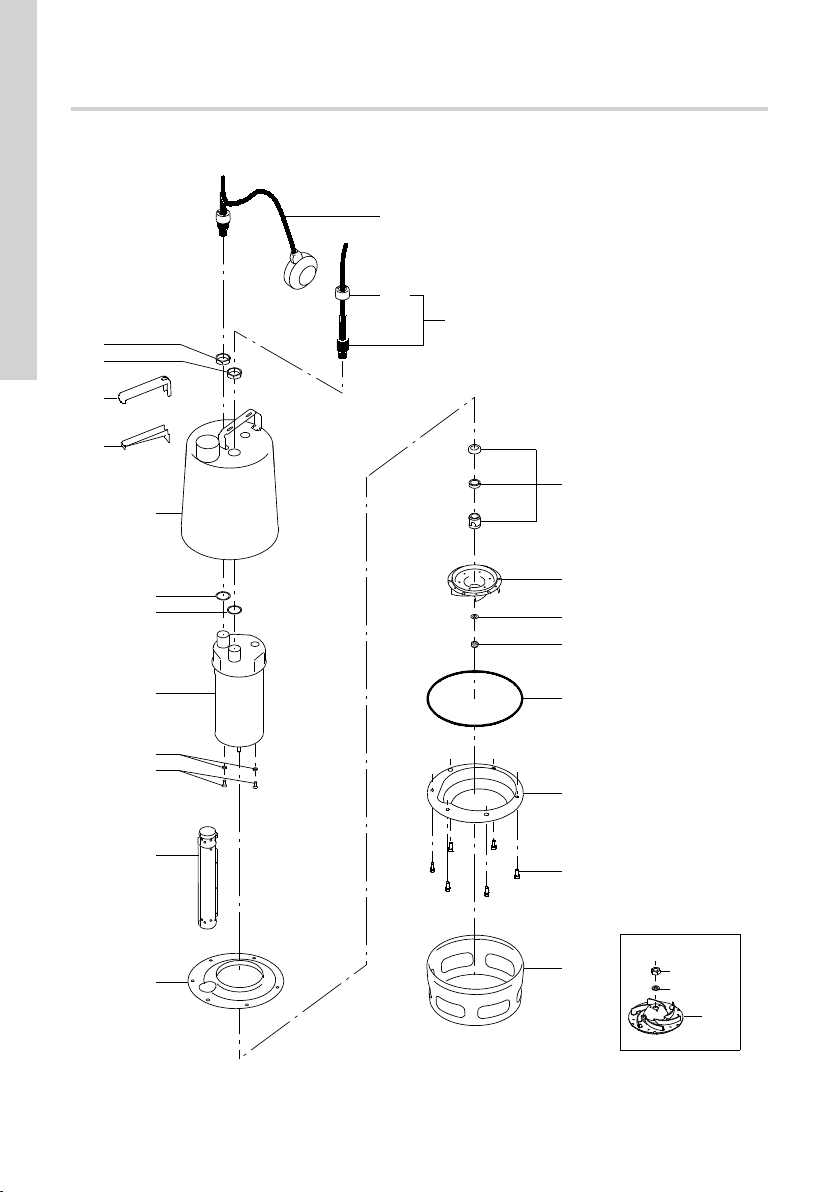

7.3 Konstruktsioon ................77
7.4 Hoolduskomplektid ..............77
7.5 Saastunud pumbad ..............77
8. Toote rikkeotsing ..............78
8.1 Mootor ei käivitu................78
8.2 Mootorikaitse või termorelee rakendub
lühikese tööaja järel..............78
8.3 Pump töötab pidevalt või annab liiga
vähe vett ...................78
8.4 Pump töötab, kuid ei anna vett. .......79
9. Tehnilised andmed .............80
9.1 Ladustamistemperatuur............80
9.2 Töötingimused ................80
9.3 Helirõhutase..................80
10. Toote kõrvaldamine .............80
1. Üldteave
Enne toote paigaldamist lugege seda do-
kumenti. Paigaldamine ja kasutamine pea-
vad vastama kohalikele eeskirjadele ja hea
tava nõuetele.
Järelevalve all võivad seda seadet kasuta-
da lapsed alates 8 eluaastast ja inimesed,
kes on füüsilise, sensoorse või vaimse
puudega või kellel puuduvad teadmised
antud tootega ringikäimiseks, kui nad on
saanud eelnevalt juhiseid, kuidas tootega
ohutult ringi käia ja saavad kaasnevatest
ohtudest aru.
Lapsed ei tohi selle seadmega mängida.
Lapsed ei tohi ilma järelevalveta seda too-
det puhastada ega hooldada.
1.1 Ohulaused
Allpool toodud sümbolid ja ohulaused võivad esineda
Grundfosi paigaldus- ja kasutusjuhendites ning
ohutus- ja hooldusjuhendites.
OHT
Viitab ohtlikule olukorrale, mis võib mitte-
vältimise korral põhjustada surma või ras-
keid vigastusi.
HOIATUS
Viitab ohtlikule olukorrale, mis võib mitte-
vältimise korral põhjustada surma või ras-
keid vigastusi.
ETTEVAATUST
Viitab ohtlikule olukorrale, mis võib mitte-
vältimise korral põhjustada väiksemaid või
keskmisi vigastusi.
Ohulaused on alljärgneva struktuuriga:
MÄRKSÕNA
Ohu kirjeldus
Hoiatuse eiramise tagajärjed
• Ohu vältimiseks vajalik tegevus.
68
Eesti (EE)

1.2 Märkused
Allpool toodud sümbolid ja märkused võivad esineda
Grundfosi paigaldus- ja kasutusjuhendites ning
ohutus- ja hooldusjuhendites.
Järgige käesolevaid juhiseid plahvatus-
kindlate toodete korral.
Sinine või hall ring valge graafilise sümbo-
liga näitab, et tuleb rakendada teatud
meetmed.
Punane või hall ring koos diagonaalse joo-
nega, mis võib esineda ka koos musta
graafilise sümboliga, keelab teatud tegevu-
se või selle jätkamise.
Nende juhiste eiramine võib põhjustada
seadmete töötõrkeid või kahjustusi.
Tööd lihtsustavad näpunäited ja nõuan-
ded.
2. Toote vastuvõtmine
HOIATUS
Kukkuvad esemed
Surm või raske kehavigastus
‐Hoidke toode lahtipakkimise ajal sta-
biilses asendis.
‐Kandke isikukaitsevahendeid.
2.1 Toote kontrollimine
Kontrollige, kas toode vastab tellimusele.
Veenduge, et toote pinge ja sagedus oleksid
samasugused nagu paigalduskohas.
3. Pumba paigaldamine
ETTEVAATUST
Mürgine aine
Väike või keskmine kehavigastus
‐Kui toodet on kasutatud vedelikus, mis
on mürgine või muul viisil tervisele kah-
julik, loetakse toode saastunuks.
‐Kandke isikukaitsevahendeid.
Pumpa tohivad paigaldada ainult eriväl-
jaõppe läbinud isikud, kes järgivad kohalik-
ke eeskirju.
Seda toodet koos 5 m kaabliga võib kasu-
tada ainult sisetingimustes vastavalt EN
60335-2-41/A2:2010.
3.1 Asukoht
Alati peab olema 3 m kaablit vedelikust
väljas. See piirab maksimaalse paigaldus-
sügavuse 7 m pumpadel, millel on 10 m
kaabel, ja 2 m pumpadele, millel on 5 m
kaabel.
3.1.1 Minimaalne kaugus
Šahti, basseini või paagi suurus tuleb valida šahti,
basseini või paaki toimuva veevoolu ja pumba
tootlikkuse suhte järgi.
Kui pump paigaldatakse püsipaigaldisse koos
ujuklülitiga, peavad kaevu, basseini või paagi
minimaalsed mõõtmed vastama allolevale joonisele.
Ujuklüliti on seadistatud kaabli minimaalsele vabale
pikkusele.
¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
550 mm
600 mm
TM002918
Šahti minimaalsed mõõtmed, kui ujuklüliti on seatud
vaba kaabli minimaalsele pikkusele.
Asjassepuutuv informatsioon
3.2.5 Ujuklüliti kaabli pikkuse reguleerimine
69
Eesti (EE)

3.2 Mehaaniline paigaldamine
OHT
Elektrilöök
Surm või raske kehavigastus
‐Enne tootega mis tahes tööde alusta-
mist lülitage toide välja.
‐Hoolitsege selle eest, et toidet ei saaks
kogemata sisse lülitada.
ETTEVAATUST
Terav ese
Väike või keskmine kehavigastus
‐Kandke isikukaitsevahendeid.
‐UNILIFT AP35, AP50: Kandke hoolt
selle eest, et inimesed ei puutuks kok-
ku pumba töörattaga.
Pumpa ei tohi paigaldada rippuvalt elektri-
kaablile või survetorule.
3.2.1 Vundament
Asetage pump plaadile või tellistele nii, et imikurnal
poleks liiva, muda ega muid sarnaseid materjale. Vt
allolevat joonist.
•
•
•
•
•
•••
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
••
•
•
••
•
•
•
••
•
•
•
•
•
•
•
•
•
•••
•
•
•
••
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
••
•
•
••
•
•
•
••
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
••
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
••
•
•
•
•
•
••
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
••
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
TM002922
Asetage pump plaadile
3.2.2 Pumba tõstmine
Pumpa ei tohi tõmmata ega tõsta toitekaa-
blist.
Tõstke pumpa pumba käepidemest. Ärge tõstke
pumpa toitekaablist ega väljalasketorust või voolikust.
Kui pump on paigaldatud kaevu või paaki, tõstke või
langetage pumpa pumba külge kinnitatud traadi või
keti abil.
3.2.3 Pumba paigutamine
Pumpa võib kasutada vertikaalses või horisontaalses
asendis. Väljalaskeava peab alati olema pumba
kõrgeim punkt. Vt allolevat joonist.
Töötamise ajal peab imikurn olema alati täielikult
kaetud pumbatava vedelikuga.
TM002920
Pumba paigutamine
Kui toru või voolik on ühendatud, seadke pump oma
tööasendisse.
Seadke pump nii, et pumba sisselaskeava ei ole
tõkestatud ega osaliselt tõkestatud setete, muda või
sarnase materjaliga.
Püsipaigalduse korral tuleb šaht enne pumba
paigaldamist puhastada mudast, kividest jne.
3.2.4 Toruühendus
Püsipaigalduse korral on soovitatav paigaldada
väljalasketorule ülemutter, tagasilöögiklapp ja
sulgeklapp.
70
Eesti (EE)

3.2.5 Ujuklüliti kaabli pikkuse reguleerimine
Ujuklülitiga pumpade korral saab käivitamise ja
seiskamise tasemete erinevuse reguleerimiseks
muuta ujuklüliti ja pumba käepideme vahelise kaabli
pikkust.
• Pikem vaba kaabel põhjustab vähem käivitamisi ja
seiskamisi ning suurt taseme erinevust.
• Lühem vaba kaabel põhjustab rohkem käivitamisi
ja seiskamisi ning väikest taseme erinevust.
Seiskamistase peab olema alati pumba
käivitustasemest kõrgemal, et vältida õhu pääsemist
pumpa.
L
1
2
TM002924
Käivitus- ja seiskamistasemed
Pos. Kirjeldus
1 Käivitamine
2 Seiskamine
Käivitus- ja seiskamistasemed on erinevad sõltuvalt
kaabli pikkusest.
UNILIFT AP käivitus- ja seiskamista-
semed
Kaabli minimaalne
pikkus (L):
100 mm
Maksimaalne
kaabli pikkus (L):
250 mm
Pumba
tüüp
Käivita-
mine
[mm]
Seiska-
mine
[mm]
Käivita-
mine
[mm]
Seiska-
mine *
[mm]
AP12.40 360 230 370 100
AP12.50 410 250 380 110
AP35 440 280 450 155
AP50 460 320 450 190
* Minimaalne seiskamistase pideva töötamise ajal või
välise juhtseadme kasutamisel.
71
Eesti (EE)

4. Elektriühendus
OHT
Elektrilöök
Surm või raske kehavigastus
‐Lülitage elektritoide välja enne, kui
alustate töid tootega.
‐Hoolitsege selle eest, et elektritoidet ei
saaks kogemata sisse lülitada.
OHT
Elektrilöök
Surm või raske kehavigastus
‐Paigaldis tuleb varustada rikkevoolu-
kaitselülitiga (RCD), mille rakendusvool
on alla 30 mA.
OHT
Elektrilöök
Surm või raske kehavigastus
‐Veenduge, et pumba tarnekomplekti
kuuluv toitepistik vastaks kohalikele
eeskirjadele.
‐Pistikul peab olema samasugune kait-
semaanduse ühendussüsteem kui pis-
tikupesal. Kui ei ole sama süsteem, siis
kasutage sobivat adapterit, kui seda lu-
bavad kohalikud eeskirjad.
OHT
Elektrilöök
Surm või raske kehavigastus
‐Pistikuta toitekaablid tuleb ühendada
statsionaarsesse juhtmestikku inte-
greeritud elektritoite lahutusseadmega,
mis vastab kohalikele elektrieeskirjade-
le.
Kõik elektriühendused peab tegema kvali-
fitseeritud elektrik, täites kasutuskoha ees-
kirju.
Olenevalt kohalikest tingimustest tuleb ka-
sutada minimaalselt 10 m pikkuse toite-
kaabliga pumpa, kui pumpa kasutatakse
erinevates rakendustes portatiivse pumba-
na.
Veenduge, et toode vastaks paigalduskoha
toitepingele ja -sagedusele. Pinge ja sagedus on
märgitud pumba andmesildile.
Pump tuleb ühendada välise pealülitiga. Kui pump ei
ole paigaldatud lüliti lähedale, peab lüliti olema
lukustatavat tüüpi.
Kolmefaasilised pumbad tuleb ühendada mootori
välise, diferentsiaalvabastusega kaitselülitiga. Mootori
kaitselüliti nimivool peab vastama pumba
andmesildile märgitud elektriandmetele.
Kui kolmefaasilise pumbaga on ühendatud
tasemelüliti, peab mootori kaitselüliti olema
magnetiliselt käitatav.
Ühefaasilistel pumpadel on termiline ülekoormuslüliti
ja need ei vaja täiendavat mootorikaitset.
Ülekoormuse korral seiskub mootor auto-
maatselt. Kui mootor on jahtunud normaal-
se temperatuurini, käivitub see automaat-
selt uuesti.
1
2 3 4
TM002011
Elektriskeem
Pos. Kirjeldus
1 Kollane ja roheline
2 Hall
3 Pruun
4 Must
M
NL-
1
1~
23
TM1040337
Elektriskeem
72
Eesti (EE)

Pos. Kirjeldus
1 Kollane ja roheline
2 Sinine
3 Pruun
4.1 Kontrollige pöörlemissuunda.
Ainult kolmefaasilistel pumpadel
Pöörlemissuunda tuleb kontrollida iga kord, kui pump
paigaldatakse uude installatsiooni.
1. Paigutage pump nii, et näete selle tööratast.
2. Laske pumbal lühiajaliselt töötada.
3. Jälgige tööratta pöörlemissuunda. Õiget
pöörlemissuunda näitab imikurna peal olev nool
(alt vaadatuna päripäeva). Kui tööratas pöörleb
vales suunas, vahetage pöörlemissuuna
muutmiseks ära mootori kaks faasi.
Kui pump on ühendatud torusüsteemiga, kontrollige
pöörlemissuunda niiviisi:
1. Käivitage pump ning määrake vee kogus või rõhk.
2. Lülitage pump välja ja vahetage omavahel kaks
mootorile minevat faasiühendust.
3. Käivitage pump ning määrake vee kogus või rõhk.
4. Seisake pump.
Võrrelge punktide 1 ja 3 tulemusi. Suurim veehulk
näitab õiget pöörlemissuunda.
5. Pumba käivitamine
OHT
Elektrilöök
Surm või raske kehavigastus
‐Ära kasuta pumpa ujumisbasseinides,
aiatiikides ja sarnastes kohtades kui
vees viibivad inimesed.
Pumbal võib lasta pöörlemissuuna kontrol-
limiseks lühikest aega töötada ilma, et
pump oleks sukeldatud pumbatavasse ve-
delikku.
1. Veenduge enne pumba käivitamist, et imikurn on
pumbale paigaldatud ja kastetud pumbatavasse
vedelikku.
2. Avage sulgeventiil, kui see on paigaldatud, ja
kontrollige tasemelüliti seadistust.
6. Toote tutvustus
1
2
34
5
TM002913
UNILIFT AP
Pos. Kirjeldus
1 Väljavool
2 Pumba kest
3 Sisselaske-imikurn
4 Nivoolüliti
5 Klambriga käepide
73
Eesti (EE)

6.1 Ettenähtud kasutusala
Grundfos UNILIFT AP pump on üheastmeline
sukelpump, mis on ette nähtud heitvee pumpamiseks.
Pump on võimeline pumpama vett, mis sisaldab
piiratud koguses tahkeid aineid, kuid mitte kive ja
sarnaseid materjale ilma, et pump ummistuks või
kahjustuks.
Pump on saadaval nii automaatseks kui
käsitsirežiimis töötamiseks ning selle võib paigaldada
nii püsipaigaldisena kui ka kasutada teisaldatava
pumbana.
Kasutuskohad
AP12 AP35 AP50
Üleujutatud keldrite või hoonete
tühjendamine ● ● ●
Põhjavee taseme alandamine ● ● ●
Vee pumpamine drenaaživee kogu-
miskaevudest ● ● ●
Vee pumpamine pinnavee kaevu-
dest, kuhu vesi voolab katuserenni-
dest, šahtidest, tunnelitest jne.
● ● ●
Basseinide, tiikide, kaevude jne
tühjendamine ja täitmine. ● ● ●
Kiude sisaldava heitvee pumpami-
ne pesumajadest ja kergetööstuset-
tevõtetest
● ●
Olmeheitvee pumpamine septilis-
test paakidest ja muda töötlemise
süsteemidest
● ●
Majapidamis-heitvee pumpamine il-
ma WC-reoveeta ● ●
Garantiikorras ei hüvitata kahju, mis on põhjustatud
pumba ebaõigest kasutamisest, näiteks pumba
ummistumisest ja kulumisest.
6.2 Pumbatavad vedelikud
Pump suudab pumbata vett, mis sisaldab piiratud
hulgal ümmargusi osakesi. Kui pumbaga pumbatakse
vett, milles sisalduvate ümmarguste osakeste suurus
on maksimumist suurem, võib pump ummistuda või
kahjustuda.
Maksimaalne osakeste suurus: Vt peatükki Tehnilised
andmed.
Pump ei sobi alljärgnevate vedelike pumpamiseks:
• heitvesi
• pikki kiude sisaldavad vedelikud
• tuleohtlikud vedelikud (õli, bensiin jne)
• agressiiivsed vedelikud
• vedelikud, mis sisaldavad tahkeid aineid, mille
suurus ületab pumba jaoks soovitatud
maksimaalset osakeste suurust.
Asjassepuutuv informatsioon
9.1 Ladustamistemperatuur
74
Eesti (EE)

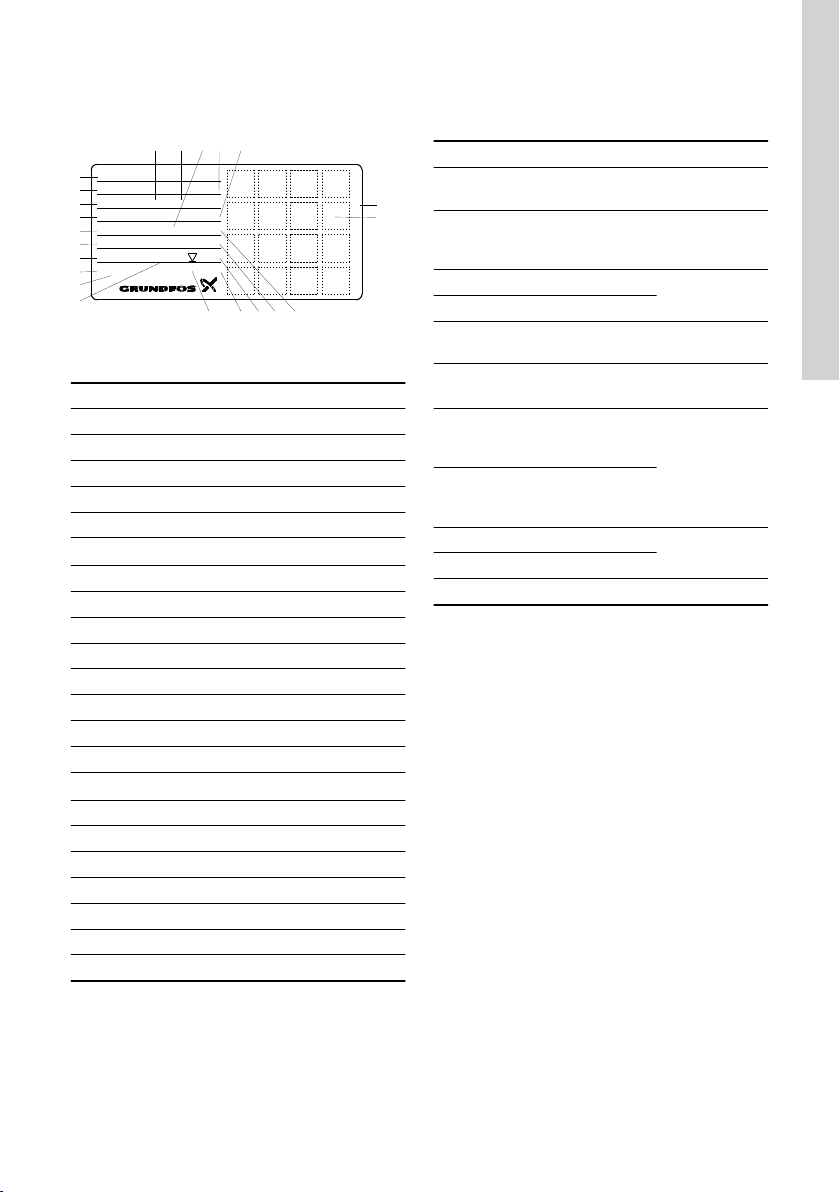

6.3 Andmesildil olev teave
6.3.1 Andmesilt
MADE IN HUNGARY
DK-8850 Bjerringbro, Denmark
P3 0000
Type: UNILIFT XXXX.XX.XX.XX X
Prod. No: XXXXXXXX
U: XxXXX V
Class: F
Imax: X,XX A
P1: X,X kW
Qmax: XX m3/h
Tmax: XX°C
Cosφ: X,XX
IP 68
N.wght: XX.X kg
n: XXXX min-1
Hmax: XX m : XX m
XXXXXXXX
XX XXXXX-X
XXXXXXXX
~XX Hz± XX %
1
2
3
4
5
6
7
8
9
10
11 12 13 15
14
1820 16
17
19
21
22
TM074469
Andmesildi näide
Pos. Kirjeldus
1 Toote tüüp
2 Tootenumber
3 Toitepinge[V]
4 Sisendvõimsus [kW]
5 Max vool[A]
6Maksimaalne vooluhulk[m3/h]
7 Maks. tõstekõrgus[m]
8 Tehasekood
9 Tootmise kood (aasta ja nädal)
10 Isolatsiooniklass
11 Pingetaluvus [%]
12 Sagedus[Hz]
13 Kaitseklass
14 Vedeliku max temperatuur[°C]
15 Kiirus [min-1]
16 Koosinus fii
17 Netokaal[kg]
18 Max paigaldussügavus [m]
19 Ohutusjuhise ID-number
20 EN-standardite ID-number
21 Andmesildi paigutus
22 Tunnustused
6.3.2 Tüübikirjeldus
Näide. UNILIFT AP35B.50.08.A1.V
Code Explanation Designation
UNILIFT AP Tüübi tööinter-
vall
35
Maksimaalne
tahkiste suurus
[mm]
[ ] AP pump Pumba tüüp
B AP Basic
50 Väljalaskeava
nimiläbimõõt
08 Väljundvõimsus
P2 / 100 [W]
A
Automaatne käi-
tamine ujuklüliti-
ga Nivoojuhtimine
[ ]
Käsitsi käitami-
ne ilma ujuklüli-
tita
1 Ühefaasiline Mootor
3 Kolmefaasiline
V Vortex tööratas Tööratas
75
Eesti (EE)

7. Toote hooldamine
OHT
Elektrilöök
Surm või raske kehavigastus
‐Enne toote kallal mis tahes tööde alus-
tamist lülitage toitepinge välja.
‐Hoolitsege selle eest, et toitepinget ei
saaks kogemata sisse lülitada.
ETTEVAATUST
Terav ese
Väike või keskmine kehavigastus
‐Kandke isikukaitsevahendeid.
ETTEVAATUST
Mürgine aine
Väike või keskmine kehavigastus
‐Kui toodet on kasutatud vedelikus, mis
on mürgine või muul viisil tervisele kah-
julik, loetakse toode saastunuks.
‐Kandke isikukaitsevahendeid.
ETTEVAATUST
Bioloogiline oht
Väike või keskmine kehavigastus
‐Peske pumpa põhjalikult puhta veega
ja loputage pumba osi pärast demon-
taaži.
‐Kandke isikukaitsevahendeid.
Toitekaabli või tasemelüliti tohib asendada
ainult Grundfos või Grundfosi volitatud
hoolduskeskus.
Hooldust peavad teostama spetsiaalse
koolitusega inimesed.
Lisaks tuleb järgida kõiki ohutust, tervishoi-
du ja keskkonda käsitlevaid määrusi ja
eeskirju.
1. Kui pumpa om kasutatud mingi muu vedeliku kui
puhta vee pumpamiseks, peske pump enne
hooldus- ja korrashoiutööde tegemist põhjalikult
puhta veega läbi.
2. Loputage kõiki pumba osi vees pärast nende
demonteerimist.
76
Eesti (EE)

7.1 Toote hooldamine
• Kontrollige pumpa ja vahetage õli kord aastas. Kui
pumpa kasutatakse abrasiivosakesi sisaldava
vedeliku pumpamiseks või kui pump töötab
pidevalt, tuleb pumpa kontrollida lühema
intervalliga.
• Kui väljalastav õli sisaldab vett või muid
mustuseosakesi, on soovitatav võllitihend välja
vahetada. Võtke ühendust Grundfosi
teenindusega.
7.2 Õli
Kui pump töötab kaua või pidevalt, tuleb õli vahetada
allpool kirjeldatud viisil:
Vedeliku tempera-
tuur Õlivahetuse intervall
20 °C 4500 töötundi
40 °C 3000 töötundi
55 °C 1500 töötundi
Pump sisaldab 78 ml mittemürgist õli.
Kasutatud õli tuleb käidelda vastavalt kohalikele
eeskirjadele.
7.3 Konstruktsioon
Pumba konstruktsiooni on kirjeldatud allpool toodud
tabelis ning joonistelt A, B ja C ning sellest juhendist.
Pos. Kirjeldus
6 Pumba kere
37a Rõngastihend
49 Tööratas
55 Pumba muhv mootoriga
66 Seib
67 Lukustusmutter
84 Sisselaske-imikurn
105 Võllitihend
182 Nivoolüliti
188a Poldid
193 Poldid
7.4 Hoolduskomplektid
Hoolduskomplekt Osa number
Standardne võllitihend 96429307
Võllitihend FKM 96429308
Õli 96010646
7.5 Saastunud pumbad
ETTEVAATUST
Bioloogiline oht
Väike või keskmine kehavigastus
‐Peske pumpa põhjalikult puhta veega
ja loputage pumba osi pärast demon-
taaži.
‐Kandke isikukaitsevahendeid.
77
Eesti (EE)

8. Toote rikkeotsing
OHT
Elektrilöök
Surm või raske kehavigastus
‐Enne tootega mis tahes tööde alusta-
mist lülitage toide välja.
‐Hoolitsege selle eest, et toidet ei saaks
kogemata sisse lülitada.
ETTEVAATUST
Terav ese
Väike või keskmine kehavigastus
‐Kandke isikukaitsevahendeid.
ETTEVAATUST
Mürgine aine
Väike või keskmine kehavigastus
‐Kui toodet on kasutatud vedelikus, mis
on mürgine või muul viisil tervisele kah-
julik, loetakse toode saastunuks.
‐Kandke isikukaitsevahendeid.
8.1 Mootor ei käivitu
Põhjus Abinõu
Elektritoide puudub. Ühendage elektrivarustus.
Pump peatati ujuklüliti abil. Reguleerige või vahetage ujuklüliti.
Kaitsmed on läbi põlenud. Vahetage kaitsmed välja.
Mootori kaitselüliti või termokaitse on rakendunud. Oodake, kuni mootorikaitse rakendub uuesti, või
lähtestage relee.
Tööratas on mõne võõrkeha tõttu kinni kiilunud. Puhastage tööratas.
Lühis kaablil või mootoril. Vahetage defektne osa välja.
8.2 Mootorikaitse või termorelee rakendub lühikese tööaja järel
Põhjus Abinõu
Vedeliku temperatuur on liiga kõrge. Kasutage mõnda teist tüüpi pumpa. Pöörduge
Grundfosi kohaliku tarnija või müügi tugiteenuse poole.
Tööratas on mustuse tõttu ummistunud või osaliselt
ummistunud.
Puhastage pump.
Faasi rike. Kutsuge elektrik.
Liiga madal pinge. Kutsuge elektrik.
Mootori kaitselüliti ülekoormuse seadistus on liiga
madal.
Reguleerige seadistust.
Vale pöörlemissuund. Muutke pöörlemissuund vastupidiseks.
Asjassepuutuv informatsioon
4.1 Kontrollige pöörlemissuunda.
8.3 Pump töötab pidevalt või annab liiga vähe vett
Põhjus Abinõu
Pump on mustuseosakeste tõttu osaliselt
ummistunud.
Puhastage pump.
Survetoru või ventiil on mustuse tõttu osaliselt
ummistunud.
Puhastage survetoru või ventiil.
Tööratas ei ole korralikult võllile kinnitatud. Pingutage tööratas.
78
Eesti (EE)

Põhjus Abinõu
Vale pöörlemissuund. Muutke liikumissuund vastupidiseks.
Ujuklüliti vale seadistus. Reguleerige ujuklülitit.
Pump on rakenduse jaoks liiga väike. Vahetage pump välja.
Tööratas on kulunud. Vahetage tööratas välja.
Asjassepuutuv informatsioon
4.1 Kontrollige pöörlemissuunda.
8.4 Pump töötab, kuid ei anna vett.
Põhjus Abinõu
Pump on mustuseosakeste tõttu ummistunud. Puhastage pump.
Survetoru või ventiil on mustuse tõttu ummistunud. Puhastage survetoru või ventiil.
Tööratas ei ole korralikult võllile kinnitatud. Pingutage tööratas.
Pumbas on õhk. Õhustage pumpa ja survetoru.
Vedelikutase on liiga madal. Sisend-imikurn on
täielikult pumbatavasse vedelikku sukeldatud.
Sukeldage pump vedelikku või reguleerige tasemelülitit.
Pumbad ujuklülitiga: Ujuklüliti ei liigu vabalt. Reguleerige ujuklülitit.
Asjassepuutuv informatsioon
3.2.5 Ujuklüliti kaabli pikkuse reguleerimine
79
Eesti (EE)

9. Tehnilised andmed
9.1 Ladustamistemperatuur
Kuni -30 °C.
9.2 Töötingimused
Vedeliku minimaalne
temperatuur 0 °C
Vedeliku maksimaal-
ne temperatuur
Vedeliku max temperatuur:
55 °C, pidevalt.
UNILIFT AP 12, AP 35 ja AP
50 ilma ujuklülitita, kui mee-
dia ei saa kaablit ja pistikut
puudutada: kuni + 70 °C iga
30 minuti järel. ajavahemi-
keks, mis ei ületa 3 minutit.
Paigaldussügavus Maksimaalselt 10 meetrit all-
pool vedeliku tasapinda.
pH väärtus 4-10
Tihedus Maksimaalselt 1100 kg/m3
Viskoossus Maksimaalselt 10 mm2/s
Maksimaalne osakes-
te suurus
Max sfääriline läbimõõt:
UNILIFT AP12: 12 mm
UNILIFT AP35: 35 mm
UNILIFT AP50: 50 mm
Tehnilised andmed Vaadake pumba andmesilti.
Alati peab olema vähemalt 3 m kaablit ve-
delikust väljas. See piirab maksimaalse
paigaldussügavuse 7 m pumpadel, millel
on 10 m kaabel, ja 2 m pumpadele, millel
on 5 m kaabel.
9.3 Helirõhutase
Pumba helirõhutase on madalam Euroopa Liidu
Nõukogu masinadirektiiviga 2006/42/EÜ sätestatud
piirtasemetest.
10. Toote kõrvaldamine
Toode või selle osad tuleb utiliseerida
keskkonnahoidlikul viisil.
1. Kasutage avalikku või erasektori
jäätmekogumisteenust.
2. Kui see ei ole võimalik, võtke ühendust Grundfosi
lähima esindaja või hoolduspartneriga.
Läbikriipsutatud prügikasti
sümbol pumbal tähendab, et
see tuleb ära visata olmejäät-
metest eraldi. Kui sellise süm-
boliga toode jõuab oma kasu-
tusea lõpule, siis viige see ko-
haliku jäätmekäitlusettevõtte
poolt määratud kogumispunkti.
Selliste toodete eraldi kogumi-
ne ja ringlussevõtt kaitseb
keskkonda ja inimeste tervist.
Kasutuselt kõrvaldamise teavet vaadake ka
veebilehelt www.grundfos.com/product-recycling
80
Eesti (EE)

Appendix A
A.1. Appendix
198
49
105
66
67
37a
199
55
189
190
195
196
150
194
193
31
6d
182
197
181
6
188a
84
66
67
49
TM025230
374
Appendix A

Appendix B
B.1. GRUNDFOS WARRANTY - AUSTRALIA AND NEW ZEALAND
Free from manufacturing defects
1. The relevant Grundfos entity, as specified below, warrants that from the date of purchase and for the peri-
od related to the specific product purchased (Warranty Period) the products purchased (Equipment) by
you (the Customer) in the relevant country will, with normal use, be free from manufacturing defects and
material defects (Warranty), subject to the terms set out herein.
FOR EQUIPMENT PURCHASED IN AUSTRALIA: : This Warranty is provided by Grundfos Pumps Pty
Ltd (ACN 007920765) of 515 South Road Regency Park SA 5010 PH: [phone] Email: contact-
[email protected] (Grundfos Australia)
FOR EQUIPMENT PURCHASED IN NEW ZEALAND: This Warranty is provided by Grundfos Pumps NZ
Limited (Company number 108507) of 17 Beatrice Tinsley Crescent, Albany, North Shore City, 0632 PH:
[phone] Email: [email protected] (Grundfos NZ).
(In this Warranty references to "Grundfos" shall mean either Grundfos Australia or Grundfos NZ, as ap-
plicable)
2. The relevant Warranty Period varies between different items of Equipment and can be confirmed by
your Equipment supplier or by contacting the relevant Grundfos entity at the above address.
Non Transferable
3. This Warranty is non- transferable and only applies to the first person to purchase and to use or install
the Equipment.
Conditions
4. The Customer must provide the original proof or purchase for the Equipment.
5. This Warranty only applies where a defect has arisen, wholly or substantially, as a result of faulty manu-
facture, parts or workmanship and where such defect appears during the Warranty Period.
6. The Warranty does not apply in the following circumstances:
a. where the damage arises due to normal wear and tear;
b. where the Equipment was not installed in accordance with Grundfos' installation and operating in-
structions for the Equipment;
c. where the Customer failed to specify a site condition or specification at the time of ordering the
Equipment, which subsequently affects the operation of the Equipment;
d. where damage results because the Equipment is installed to operate at a duty point other than
what has been specified at the time of ordering;
e. the Equipment has been stored by the Customer prior to installation and operation and such period
of storage is not in accordance with the requirements set out in the Equipment's operation and in-
stallation manual;
f. where the Customer attempts to repair the Equipment;
g. where damage is caused by abuse, mishandling or failure to follow operating instructions;
h. where the servicing or modification of the Equipment was conducted by someone other than by
Grundfos or its authorised service agent; or
i. where damage occurs during shipping or other transit.
7 This Warranty does not cover:
a. repair of Equipment polluted by poisonous media or other liquids injurious to the environment;
b. the cost of disassembly, assembly and installation; or
c. the Equipment where protection devices have been installed but have not been used or monitored.
375
Appendix B

Excluded products
8. This Warranty does not apply to Equipment that Grundfos imports that is not manufactured by Grundfos
(or one of its related companies). However:
a. FOR EQUIPMENT PURCHASED IN AUSTRALIA: The Customer is entitled to the benefit of the
warranty provided by the overseas manufacturer of that Equipment (if any), and any rights the Cus-
tomer may have under the Australian Consumer Law (ACL).
b. FOR EQUIPMENT PURCHASED IN NEW ZEALAND: The Customer is entitled to the benefit of
the warranty provided by the overseas manufacturer of that Equipment (if any), and any rights the
Customer may have under the Consumer Guarantees Act 1993 (CGA) that have not otherwise
been lawfully excluded.
Warranty is additional to statutory consumer rights
9. This Warranty is in addition to and does not exclude, restrict or modify in any way any non-excludable
statutory rights the Customer may have, including any rights the Customer may have under the ACL or
the CGA (as applicable).
10. FOR EQUIPMENT PURCHASED IN AUSTRALIA: Grundfos Australia provides the following advice to
all Customers who are consumers as defined by the ACL and to whom the ACL applies, as required by
the ACL:
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are
entitled to a replacement or refund for a major failure and compensation for any other reasonably fore-
seeable loss or damage. You are also entitled to have the goods repaired or replaced if the goods fail to
be of acceptable quality and the failure does not amount to a major failure.
11. FOR EQUIPMENT PURCHASED IN NEW ZEALAND: Grundfos NZ provides the following advice to all
Customers who are consumers as defined by the CGA and to whom the CGA applies:
Unless the provisions of the CGA have been lawfully excluded, the guarantees and the remedies for fail-
ure to comply with those guarantees as set out in the CGA shall apply. Such remedies include the repair
or replacement of the Equipment or, where the failure is of a substantial character, the rejection of the
Equipment or compensation for the reduction in value of the Equipment. In addition to these remedies,
you are also entitled to compensation for reasonably foreseeable loss or damage resulting from the fail-
ure.
How to claim
12. Instructions for making a Warranty claim:
a. The Customer must inform Grundfos as soon as any Warranty claim arises. The Customer must
contact Grundfos:
i. in writing, by notice sent to:
FOR EQUIPMENT PURCHASED IN AUSTRALIA:
Grundfos Pumps Pty Ltd
515 South Road, Regency Park, South Australia, 5010;
FOR EQUIPMENT PURCHASED IN NEW ZEALAND:
Grundfos Pumps New Zealand Ltd
17 Beatrice Tinsley Crescent, Albany, North Shore City, 0632; or
ii. by returning the item to the place of purchase and requesting them to complete the required
documentation (a Goods Return Advise or a Field Warranty Claim Form) and send it to
Grundfos.
b. The Customer must provide Grundfos with a description of the problem encountered with the
Equipment, the Equipment model number, serial number, and date of purchase. Most importantly,
the Customer must provide Grundfos the original proof of purchase. The Customer will bear the
cost of notifying Grundfos of the Warranty claim.
376
Appendix B
