GSi TRACCIA 691711 User manual

www.gsiceramica.it
monobloc WC > WC monoblocco traccia
installation instruction
istruzioni di montaggio

TRACCIA
art. 691711
Monobloc WC with horizontal outlet convertible in oor outlet (6 lt)
WC Monoblocco con scarico a parete convertibile in scarico a terra (6 lt)
255
Outlet to wall
Scarico a parete
Outlet to oor by
pipe tting (CUIG)
Scarico a terra tramite
uso di curva tecnica
(CUIG)
85
800
180
80
Entrata acqua dal retro
Back water entry
60
330
660
350
165
Entrata acqua dal basso ø20
Low water entry ø20
360
455425
410
100
455
425
410

180
255

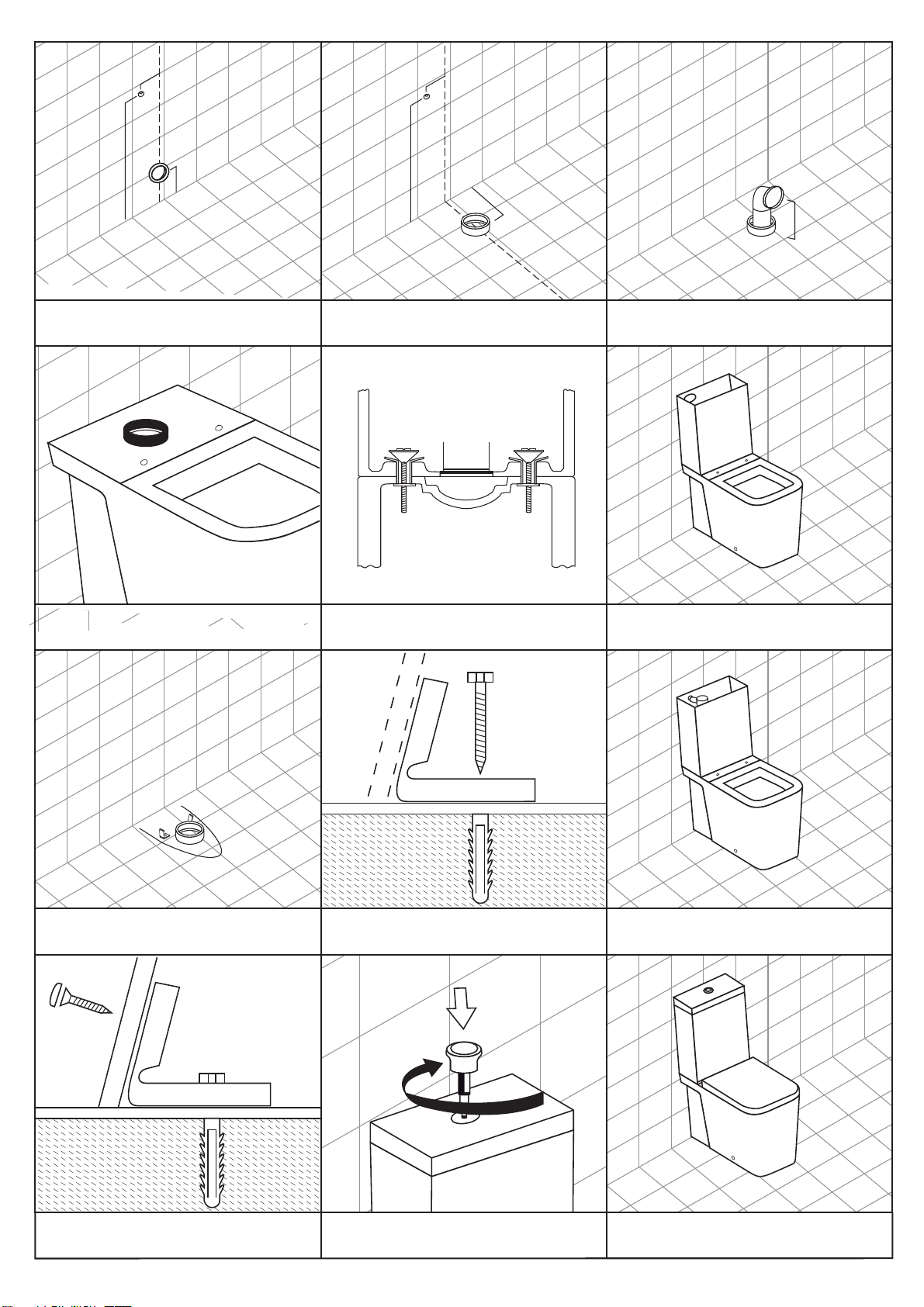

Outlet to wall / place the pipes
Scarico a parete / installare le tubazioni
Outlet to oor / place the pipes
Scarico a terra / installare le tubazioni
Fasten the pipen elbow
Fissare la curva a gomito
Place the black rubber seal
Inserire il sigillo in plastica nera
Fix the cistern on the WC
Scarico a terra / installare le tubazioni
Put the WC temporarily in place
Sistemare il WC in sede in modo temporaneo
Mark the position of xing and the base of WC
Segnare la sagoma del WC sul pavimento e la
posizione dei ssaggi
Install the xing on oor
Installare i ssaggi sul pavimento
Place the WC and connect the inlet valve
Sistemare il WC e collegare l'entrata dell'acqua
Fix the WC on the oor. Do not use cement
Fissare a terra il WC. Non usare cemento
Screw in the ush bottom
Avvitare il pulsante di scarico
Install the seat cover
Installare il sedile
180
800
100
800
100

+
-
6L
1
2
3
3L
A
A B C DE
CDE
B
FACTORY SETTING
SETTING A, B, C, AND D SHOULD ALREADY BE FACTORY SET
LE REGOLAZIONI A, B, C, D SONO PREIMPORTATE DALL' AZIENDA
0
5
1
0
5
1
0
5
1
+ 87 48 50Position 0
