GW Instek GOM-804 User manual

直流微欧姆计
GOM-804 & GOM-805
使用手册
固纬料号
ISO-9001 认证企业

本手册所含资料受到版权保护，未经固纬电子实业股份有限公司预先授权，不得
将手册内任何章节影印、复制或翻译成其它语言。
本手册所含资料在印制之前已经过校正，但因固纬电子实业股份有限公司不断
改善产品，所以保留未来修改产品规格、特性以及保养维修程序的权利，不必
事前通知。
固纬电子实业股份有限公司
新北市土城区中兴路 7-1 号

目录
3
目录
安全说明..............................................................................5
安全符号.............................................................5
安全指南.............................................................6
产品介绍..............................................................................9
GOM-804/805 特性...........................................10
主要特点...........................................................12
产品线 ..............................................................13
前面板介绍.......................................................14
TFT-LCD 介绍 ..................................................18
后面板介绍.......................................................20
设置 ..................................................................21
测量...................................................................................25
电阻测量...........................................................28
比较功能...........................................................40
Binning 功能 .....................................................44
温度测量...........................................................49
温度补偿...........................................................51
温度转换...........................................................54
测量设置...........................................................58
系统设置...........................................................66
HANDLER/扫描接口 ........................................................74
Handler 介绍 .....................................................76
Handler 接口的管脚定义 ..................................78
Scan 介绍 ..........................................................80
设置接口...........................................................88

GOM-804 & GOM-805 使用手册
4
存储/调取 .......................................................................... 97
指令介绍 ......................................................................... 100
指令语法.........................................................100
指令表.............................................................102
BINNing 指令 .................................................106
Calculate 指令 ................................................. 111
Memory 指令...................................................124
Sense 指令.......................................................126
Source 指令.....................................................130
Status 指令 ......................................................131
System 指令 ....................................................132
Temperature 指令 ............................................137
Trigger 指令 ....................................................143
Userdefine 指令...............................................146
IEEE 488.2 常见指令 ......................................148
状态系统.........................................................151
FAQ................................................................................. 152
附录................................................................................. 153
Function Selection Combinations.....................154
温度测量.........................................................155
规格 ................................................................158
尺寸 ................................................................161
Declaration of Conformity ...............................162
索引................................................................................. 163

GOM-804 & GOM-805 使用手册
5
安全说明
本章节包含仪器操作和存储时必须遵照的重要安全说明。在操作前请
详细阅读以下内容，确保安全和最佳化的使用。

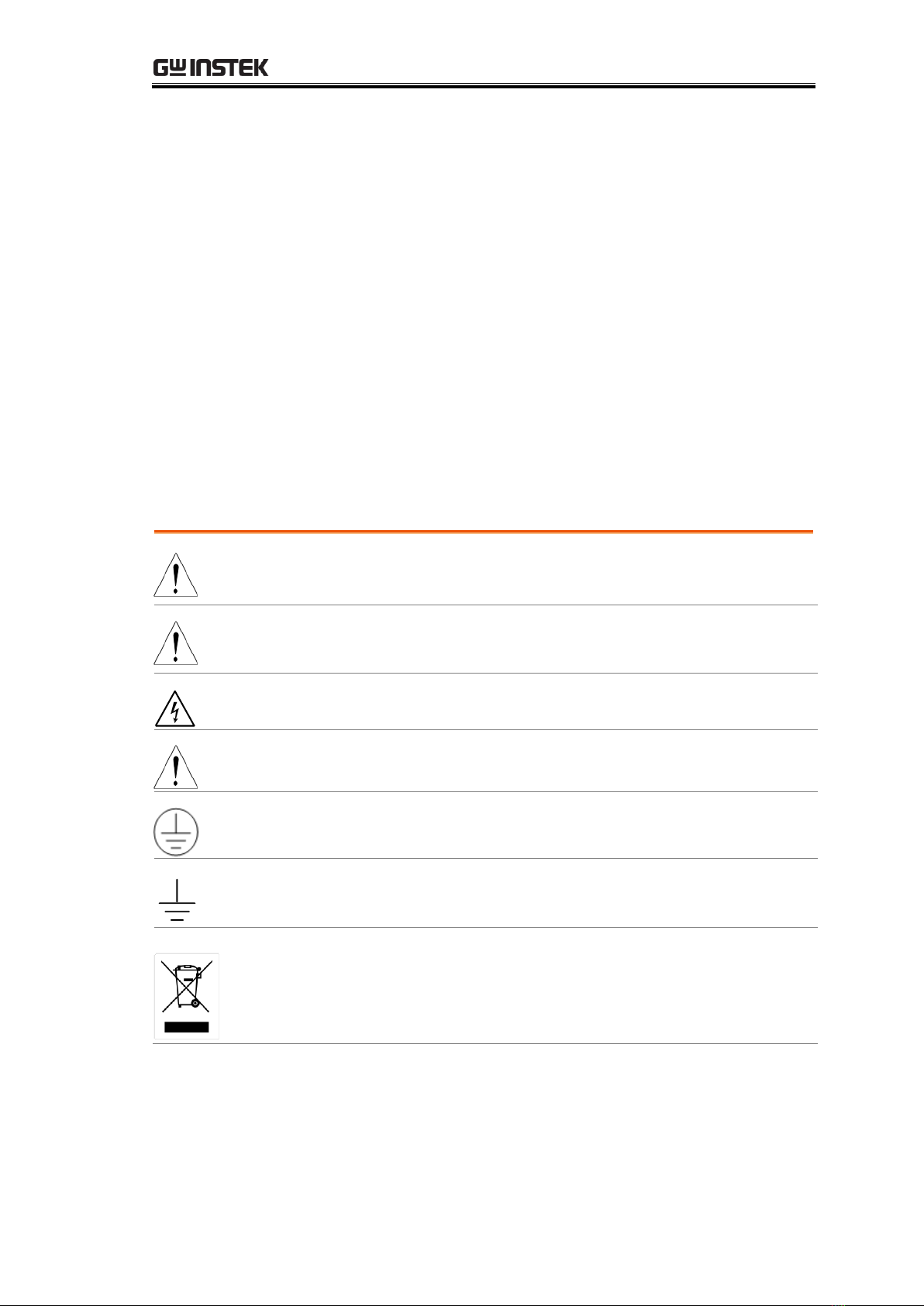

安全符号
这些安全符号会出现在本使用手册或仪器上。
警告
警告：产品在某一特定情况下或实际应用中可能对
人体造成伤害或危及生命
注意
注意：产品在某一特定情况下或实际应用中可能对
产品本身或其它产品造成损坏
高压危险
请参考使用手册
保护导体接线端子
大地(接地)端子
勿将电子设备作为未分类的市政废弃物处理。请单
独收集处理或联系设备供应商

GOM-804 & GOM-805 使用手册
6
安全指南
通常
注意
勿将重物置于仪器上
避免严重撞击或不当放置而损坏仪器
避免静电释放至仪器
请使用匹配的连接线，切不可用裸线连接
非专业维修人员，请勿自行拆装仪器
(注) EN 61010-1:2010 规定了如下测量等级，GOM-804/805
不属于等级 II, III 或IV。
测量等级 IV：测量低电压设备电源
测量等级 III：测量建筑设备
测量等级 II：测量直接连接到低电压设备的电路
电源
警告
AC 输入电压: 100 - 240 V AC, 50 - 60Hz, 25VA
电源电压波动小于 10%
将交流电源插座的保护接地端子接地，避免电击触
电
清洁 GOM-804/805
清洁前先切断电源
以中性洗涤剂和清水沾湿软布擦拭仪器。不要直接
将任何液体喷洒到仪器上
不要使用含苯，甲苯，二甲苯和丙酮等烈性物质的
化学药品或清洁剂
操作环境
地点: 室内，避免阳光直射，无灰尘，无导电污染
(下注)
温度范围: 0~35°C, 相对湿度: <80%RH; >35°C,
相对湿度: <70%RH
海拔: < 2000m
操作环境: 0°C~40°C (operation)
污染等级 2

GOM-804 & GOM-805 使用手册
7
(注)EN 61010-1:2010 规定了如下污染程度。该仪器属于等级 2。
污染指“可能引起绝缘强度或表面电阻率降低的外界物质，固体，
液体或气体(电离气体)”。
污染等级 1: 无污染或仅干燥，存在非导电污染，污染无影响
污染等级 2: 通常只存在非导电污染，偶尔存在由凝结物引起的
短暂导电
污染等级 3: 存在导电污染或由于凝结原因使干燥的非导电性污
染变成导电性污染。此种情况下，设备通常处于避免阳光直射
和充分风压条件下，但温度和湿度未受控制
存储环境
地点: 室内
存储温度: −10°C~70°C
温度范围: 0~35°C, 相对湿度: <90%RH; >35°C,
相对湿度: < 80%RH
处理
勿将电子设备作为未分类的市政废弃物处理。请单
独收集处理或联系设备供应商。请务必妥善处理丢
弃的电子废弃物，减少对环境的影响

GOM-804 & GOM-805 使用手册
8
英制电源线
在英国使用时，确保电源线符合以下安全说明。
注意: 导线/设备连接必须由专业人员操作。
警告: 此装置必须接地
重要: 导线颜色应与下述规则保持一致:
绿色/黄色:
地线
蓝色:
零线
棕色:
火线(相线)
导线颜色可能与插头/仪器中所标识的略有差异，请遵循如下操作:
颜色为黄绿色的线需与标有字母 E，或接地标志 ，或颜色为绿色/黄
绿色的接地端子相连。
颜色为蓝色的线需与标有字母 N，或颜色为蓝色或黑色的端子相连。
颜色为棕色的线需与标有字母 L或P，或者颜色为棕色或红色的端子
相连。
若有疑问，请参照本仪器提供的用法说明或与经销商联系。
电缆/仪器需有符和额定值和规格的 HBC 保险丝保护：保险丝额定值请
参照仪器说明或使用手册。如: 0.75mm2的电缆需要 3A或5A的保险丝。
保险丝型号与连接方法有关，大的导体通常应使用 13A 保险丝。
将带有裸线的电缆、插头或其它连接器与火线插座相连非常危险。若
已确认电缆或插座存在危险，必须关闭电源，拔下电缆、保险丝和保
险丝座。并且根据以上标准立即更换电线和保险丝。.

GOM-804 & GOM-805 使用手册
9
产品介绍
本章节介绍了 GOM-804/805 的主要特点和前/后面板，以及使用仪器前
的开机顺序。
请注意，本手册所含资料在印制之前已经过校正，但因固纬电子实业
股份有限公司不断改善产品，因此内容变动恕不另行通知。最新信息
和内容请见 GW Instek 网站。
特性
GOM-804/805 特性 ................................................10
主要特点 ................................................................12
产品线....................................................................13
面板介绍
前面板介绍 ............................................................14
TFT-LCD 介绍 .......................................................18
后面板介绍 ............................................................20
设置
倾斜站立 ................................................................21
开机 .......................................................................22
4线制连接 .............................................................23
归零(补偿功能)......................................................24

GOM-804 & GOM-805 使用手册
10
GOM-804/805 特性
GOM-804 和GOM-805 为高精度可编程直流微欧姆计，适合开关、继
电器、连接器、PCB 板和其它设备的低电阻测量。彩色 TFT-LCD 屏，
读取测量结果非常方便。由于它操作简单，性能卓越以及自动测量界
面，已成为可靠的电阻测量仪器。
操作简单
按一下前面板键即可轻松开启 GOM-804/805 的测量
功能。所有设置和测量结果显示在 TFT-LCD 面板上，
可轻松使用每项功能。
每个主、次要测量结果以及它们相应的设置显示在
屏幕上。对于序列测量结果，例如 scan 或binning
功能，以直观和易读的格式列表。
此外，该表可以调取之前使用的设置，最多可以存
储或调取 20 组功能设置。
性能
GOM-804/805 有10个可选测量档位，从 5mΩ~5MΩ，
定电流 1uA~1A，精度高达 0.05%，0.1uΩ 分辨率。
使用 4线开尔文连接可以进行高精度稳定的测量。
GOM-804/805 可选高精度测量 10 次/秒(全范围
50000计数)或高速测量 60次/秒(全范围 50000计数)，
灵活完成不同的测量任务。
高级温度测量
GOM-804/805 具有一个高级温度测量功能，与选配
的温度探棒 PT-100 一同使用。
在环境温度下，如果知道待测物的温度系数和电阻，
温度补偿功能可以推断待测物电阻的期望温度。
温度转换功能用于：如果知道待测物的初始电阻、
初始温度和常数，可以测量出指定电阻所处的温度。
驱动信号
GOM-805 可以选择不同的驱动信号，适应多种不同
的测量场景。例如脉冲设置可以取消在测量结果上
热电动势的影响。

GOM-804 & GOM-805 使用手册
11
干电路测试
GOM-805 根据 DIN IEC 512 和ASTM B539 标准测
量开关和连接器的接触电阻。在该模式下开路电压
不超过 20mV，避免在金属开关和连接点上出现氧化
层导致故障。仅限 GOM-805。
自动测试
GOM-804/805 具有一个用于自动测试的 Handler 接
口。Handler 接口输出 PASS、FAIL、HI、LO、READY
和EOT 信号状态，并输入一个触发控制信号。自动
测试与 binning、比较和 scan 功能一同使用。
对于计算机控制应用，RS-232 和USB 是标配远程接
口，GPIB 仅为 GOM-805 和GOM-804G 标配。
应用
对开关、继电器、连接器、电缆、印刷电路板和
其它低电阻设备的生产测试
电阻、发动机、保险丝和发热元件的组件测试
质量检验和品质保证测试
产品设计的导电性评估

GOM-804 & GOM-805 使用手册
12
主要特点
50,000 计数
测量档位: 5mΩ~5MΩ
最大精度 0.05%
比较功能
Binning 功能
手动或自动切换
内部或外部触发测量模式
温度测量、温度补偿和温度转换
4线制测量方法
可选开机设置
二极管测试
报警设置，用于指定 PASS/FAIL 测试结果
采样率: 10 或60 次/秒
标配接口:
USB/RS232/Scan/Handler/GPIB(GOM-805,
GOM-804G)
存储/调取设置: 20 组
外部 I/O 逻辑功能

GOM-804 & GOM-805 使用手册
13
型号
特点/型号
GOM-804
GOM-804G*
GOM-805
欧姆测量
✔
✔
✔
比较功能
✔
✔
✔
二极管测量
✔
✔
✔
温度补偿
✔
✔
✔
温度转换
✔
✔
✔
温度测量
✔
✔
✔
干电路
✘
✘
✔
选择驱动
✘
✘
✔
Binning 功能
✘
✘
✔
接口
GPIB 接口
✘
✔
✔
RS-232 接口
✔
✔
✔
USB Device 接口
✔
✔
✔
Handler/EXT IO/Scan 接
口
✔
✔
✔
温度传感接口
✔
✔
✔
* GOM-804G 是安装了 GPIB 选件的 GOM-804。注：GPIB 选件不可自
行安装。该选配必须在购买前下单订购

GOM-804 & GOM-805 使用手册
14

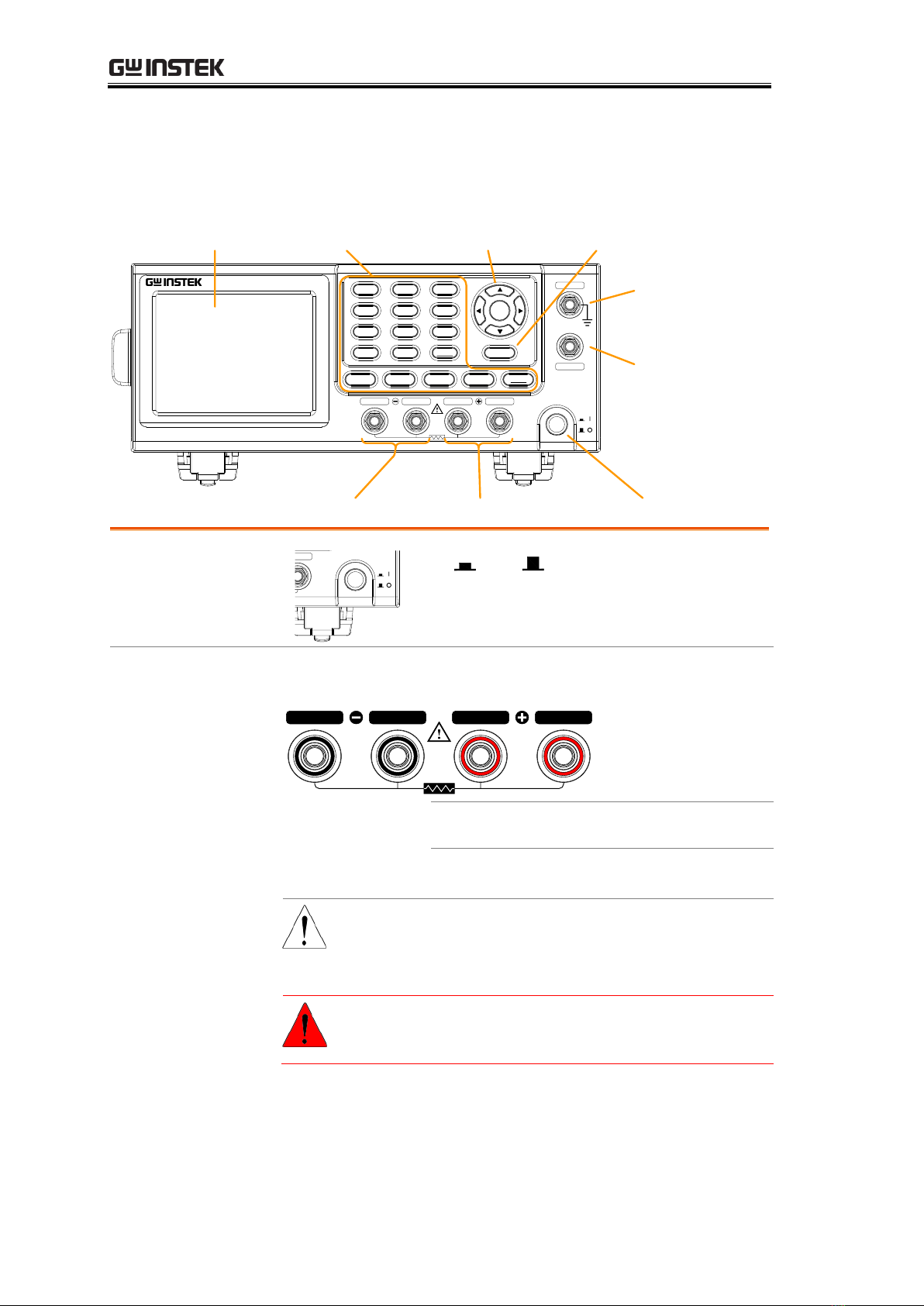

前面板介绍
SOURCE SENSE POWER SENSE SOURCE
Rx
DC Milliohm Meter
G O M - 8 0 5
Ohm Compare Binning
TEMP
TCONVTC
Speed REL RT
Trigger
DryScan
Display Diode Drive
ESC
GND
GUARD
Enter
Local Range
ESC key
GND
terminal
Function keyLCD display
Power key
Arrow keys,
Enter keys
GUARD
terminal
Sense+, Source+Sense-, Source-
电源开关
SOURCE SENSE POWER
SENSE SOURCE
Rx
DC Milliohm Meter
G O M - 8 0 5
Ohm Compare Binning
TEMP
TCONVTC
Speed REL RT
Trigger
DryScan
Display Diode Drive
ESC
GND
GUARD
Enter
Local Range
开 或关 电源。开机顺序见22页
量测端子
Source, Sense
Terminals
Rx
SOURCE SENSE SENSE SOURCE
Sense + 和Sense –端子
电流源端子: Source + 和Source -
注意
若是测量元件有正负极，将
Source+接到元件正极，Source-
接到元件负极
警告
测量前将待测物放电，以免损坏
GOM-804/805

GOM-804 & GOM-805 使用手册
15
GND Terminal
GND
将GND (ground)端接地
GUARD Terminal
GUARD
GUARD 端与大地具有相同电势，但
不可替代。将 GUARD 端连接到测试
线的电缆屏蔽层，有助于减少噪音
功能键
Ohm
进入电阻测量
Compare
进入比较功能
Binning
进入 binning 功能，根据容差设置将
DUT 分成 8个bin。仅限 GOM-805
TC
进入 TC (温度补偿)功能。在环境温
度下，若知道 DUT 的温度系数，该
功能可以在 DUT 电阻指定的温度下
计算出 DUT 的电阻值
TCONV
进入 TCONV (温度转换)功能。若给
出DUT 的初始温度、初始电阻、测
量电阻和系数(推测零电阻温度)，该
功能可以计算出 DUT 的温度
TEMP
进入温度测量功能
Speed
测试速度切换 (10 次/秒和 60 次/秒)
REL
测试线或 DUT 的零位调整
RT
显示实时(非平均值)测量电阻值
Scan
进入 Scan 功能

GOM-804 & GOM-805 使用手册
16
Dry
进入干电路测量模式，GOM-805 根
据DIN IEC 512 和ASTM B539 标准
测量开关和连接器的接触电阻。仅限
GOM-805
Trigger
当处于内部触发模式时，按 Trigger
键开启外部触发模式。当处于外部触
发模式时，按 Trigger 键完成手动触
发
当处于外部触发模式时，长按 Trigger
键将触发模式重新设成内部触发模
式
Display
切换标准显示模式和简洁显示模式(
无菜单和显示图标)
Local
切换本地和远程模式
Diode
进入二极管测量功能
Drive
+
Enter
Drive 键与上/下方向键一同使用，可
选择测量信号: DC+, DC-, Pulse,
PWM, Zero,Standby。尤其 Zero 设置
可以用作+/-10mV 直流电压表测量
无源元件的 EMF。另一方面，备用
装置 Standby 用于在不输出测试电流
的情况下中断 Relay of Force+/-，并
且不会执行任何测量。详情见32页。
仅限 GOM-805。GOM-804 的驱动信
号为固定的 DC+ 和Standby
Range
长按 Range 键进入自动量程模式

GOM-804 & GOM-805 使用手册
17
Range
+
Enter
Range 键与上/下方向键一同使用，可
选择电阻测量范围
当处于自动量程模式，按 Range 键进
入手动量程模式
ESC
取消当前设置，根据情况光标返回默
认位置或返回之前菜单
方向键,
确认键
Enter
编辑参数，浏览菜单系统，选择
参数范围

GOM-804 & GOM-805 使用手册
18

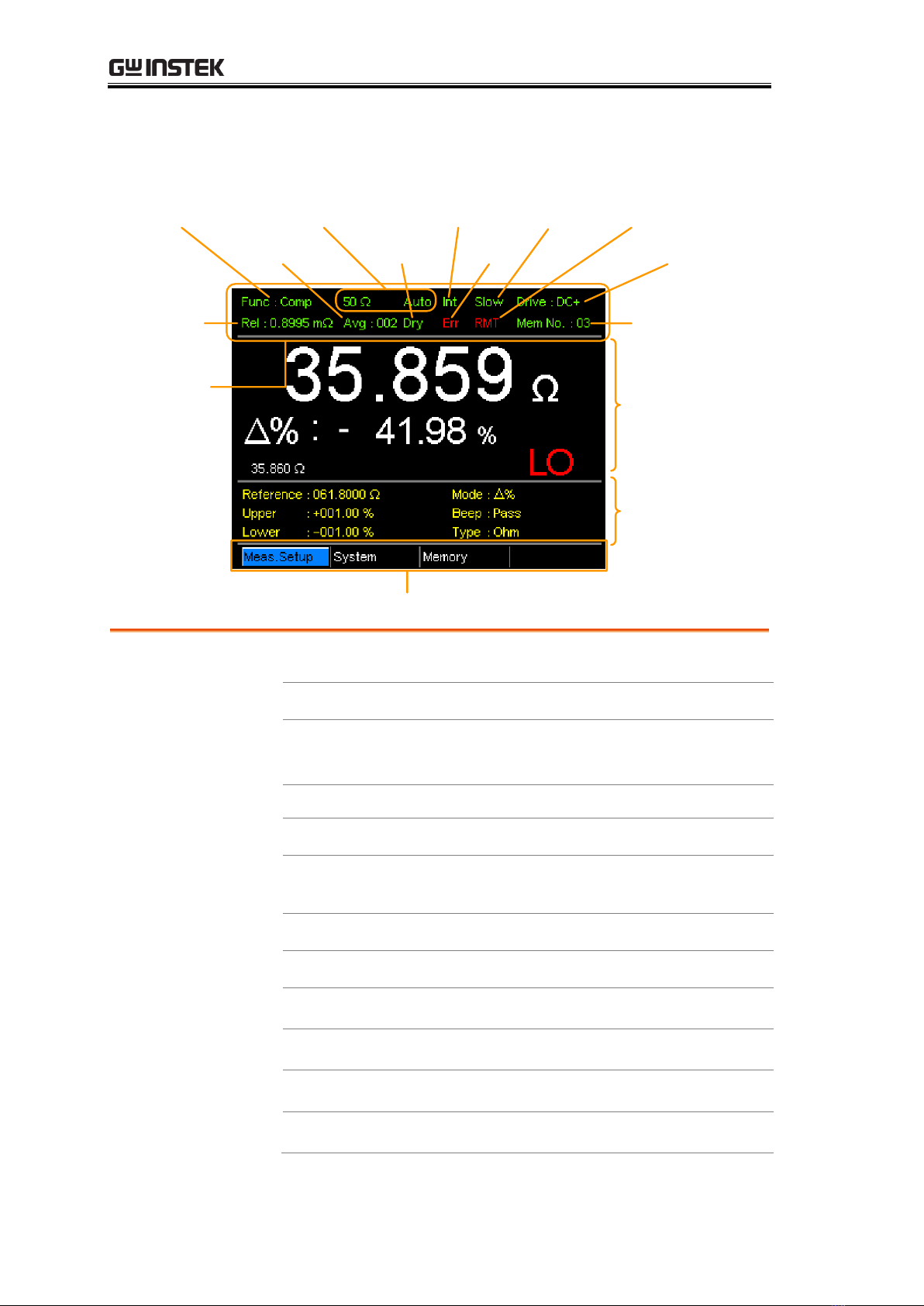

TFT-LCD 介绍
Drive signal
RangeFunction mode
Function
mode
settings
Trigger mode
Main
measurement
display
Secondary menus
REL value Memory
number
Function control
indicators
Average value Dry circuit
Rate Remote mode
Remote error
启用功 能 显 示
显示所有当前开启的功能设置:
Func
当前所选功能模式
Range
测量范围。Auto 表示开启自动
量程
Trigger mode
Int/Ext
Rate
慢/快
Drive:
DC+, DC-, Pulse, PWM,
Zero,Standby
Rel
归零
Avg
平均功能的采样数
Dry
开启干电路功能
Err
远程指令错误
RMT
处于远程控制模式
Mem No.
调取存储设置

GOM-804 & GOM-805 使用手册
19
Main
Measurement
Display
显示所有功能模式的测量结果
Function Mode
Settings
显示功能模式的特殊设置
Secondary
Menus
显示全部菜单和功能特殊的二级菜单
Meas. Setup
进入全部测量设置菜单
System
进入全部系统菜单
Memory
保存、调取和清除存储器设置
View
当Scan 完成后，显示所有通道的结
果
Clear
当显示模式设为 Count，清除 Binning
功能的测量结果

GOM-804 & GOM-805 使用手册
20

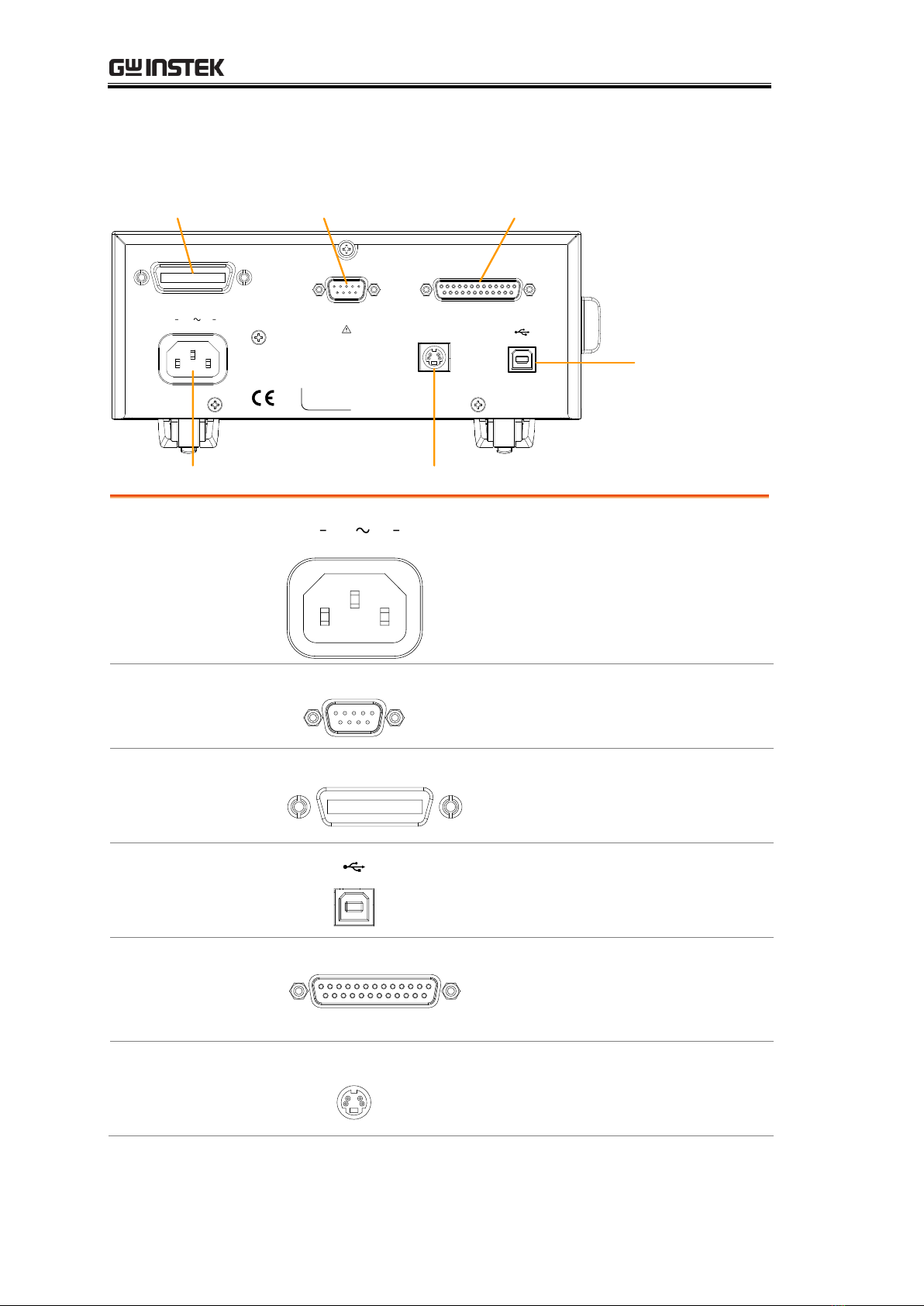

后面板介绍
REMOVE INPUTS BEFORE OPENING.
TO AVOID SHOCK,
WARNING
RS232
SER.NO. LABEL
100 240V , 50 60Hz
25VA MAX
AC
HANDLER / SCAN / EXT I/O
TC SENSOR
GPIB
RS232 portGPIB port Handler/ Scan/ Ext I/ O
USB B
port
Temperature sensor portAC power input
AC Input
100 240V , 50 60Hz
25VA MAX
AC
电源插座。AC 100 - 240Vac; 50 -
60Hz
开机顺序见22页
RS-232 Port
RS232
RS-232C 线插孔。DB-9 male 接口
远程控制见90页
GPIB Port
GPIB
GPIB 线插孔。见91页
USB Device Port
USB device 插孔。见88页
Handler / Scan /
EXT I/O Port
HANDLER / SCAN / EXT I/O
Handler / Scan / EXT I/O 插孔用
于输出 Pass/Fail/High/Low 比较
结果。也用作编程 EXT I/O 管脚
Temperature
Sensor Port
TC SENSOR
温度传感输入端，接选配的 PT-100
温度探棒
