CHARLOTTE 3-LIGHT EXTERIOR WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM

2
Table of Contents
Table of Contents.................................2
Safety Information................................2
Warranty ...............................................2
What is Covered......................................... 2
What is Not Covered................................... 2
Pre-Installation .....................................3
Planning Installation................................... 3
Tools Required........................................... 3
Hardware Included..................................... 3
Package Contents...................................... 4
Installation ........................................... 5
Care and Cleaning............................... 7
Troubleshooting .................................. 7
Safety Information
WARNING: Carefully read and understand the
information in this manual before beginning assembly and
installation. Failure to do so could lead to electric shock,
fire or other injuries which could be hazardous or even
fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of
three (3) years from date of purchase. This warranty applies only to the original consumer and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of
the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the
product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of fitness for
a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability
and shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor /
expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.

3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.
TOOLS REQUIRED
Wire
Strippers Safety Goggles
Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical
Tape
Wire
Cutters
Caulk
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Mounting Plate
1
BB
Ground Screw
1
CC
Outlet Box Screw (15 mm)
2
DD
Mounting Screw (15 mm)
2
EE
Wire Connector
3

4
Pre-Installation (continued)

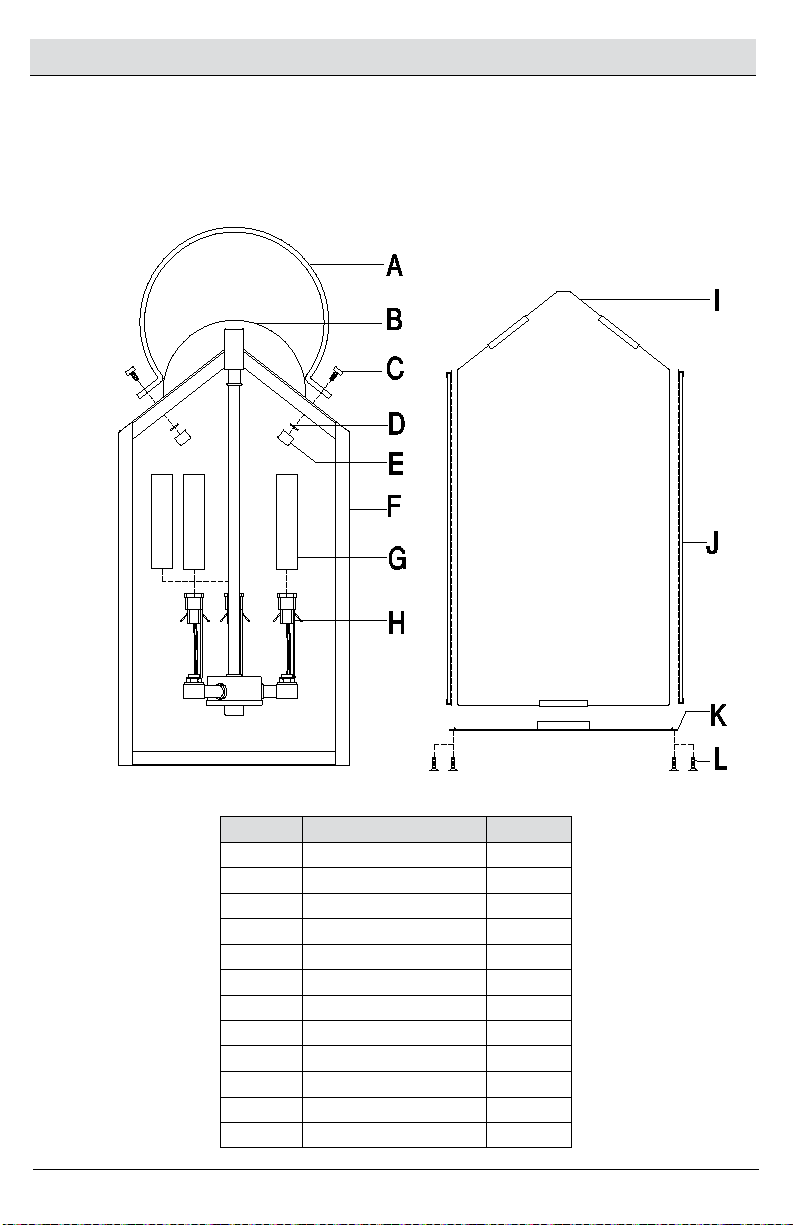

PACKAGE CONTENTS
Part
Description
Quantity
A
Loop
1
B
Wall Plate
1
C
Set Screw
2
D
Washer
2
E
Lock Nut
2
F
Fixture Frame
1
G
Socket Cap
3
H
Socket
3
I
Glass Sheet A
2
J
Glass Sheet B
2
K
Fixture Base
1
L
Pan Screw
4

5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation
1
Installing the loop to the fixture frame
□Set screw (C), washer (D), and lock nut (E) are pre-installed
on theloop and need to be released for installation first.
□Place the set screw (C) pass through the loop (A) and fixture
frame (F).
□Place the washer (D) pass onto the set screw (C)
and then twist the lock nut (E) into set screw (C) by hand.
2
Attaching the fixture base to the fixture frame
□Place the fixture frame (F) on a horizontal surface.
□Carefully place each piece glass sheet A (I) into the front and back side of the fixture frame (F).
□Carefully place each piece glass sheet B (J) into the left and right side of the fixture frame (F).
□Use a phillips screwdriver to screw the pan screw (L) into the holes on the fixture base (K)
□There are holes in all four corners of the fixture base (K), make sure that each one pan screw (L) is tightened
tightly.
3
Attaching the mounting plate to the outlet box
□Place the mounting plate (AA) in front of the outlet
box (sold separately) in the upward direction of the
arrow. Make sure the two protruding edge of the
mounting plate (AA) are facing up/down.
□Ensure the wires from the outlet box are either inside
the outlet box, or through the hole in the center of the
mounting plate (AA)
□Place the outlet box screws (CC) through the long oval holes
on the mounting plate (AA) and use a philips screwdriver to
screw the outlet box screws (CC) into the appropriate screw
holes on the outlet box.

6
Installation (continued)
4

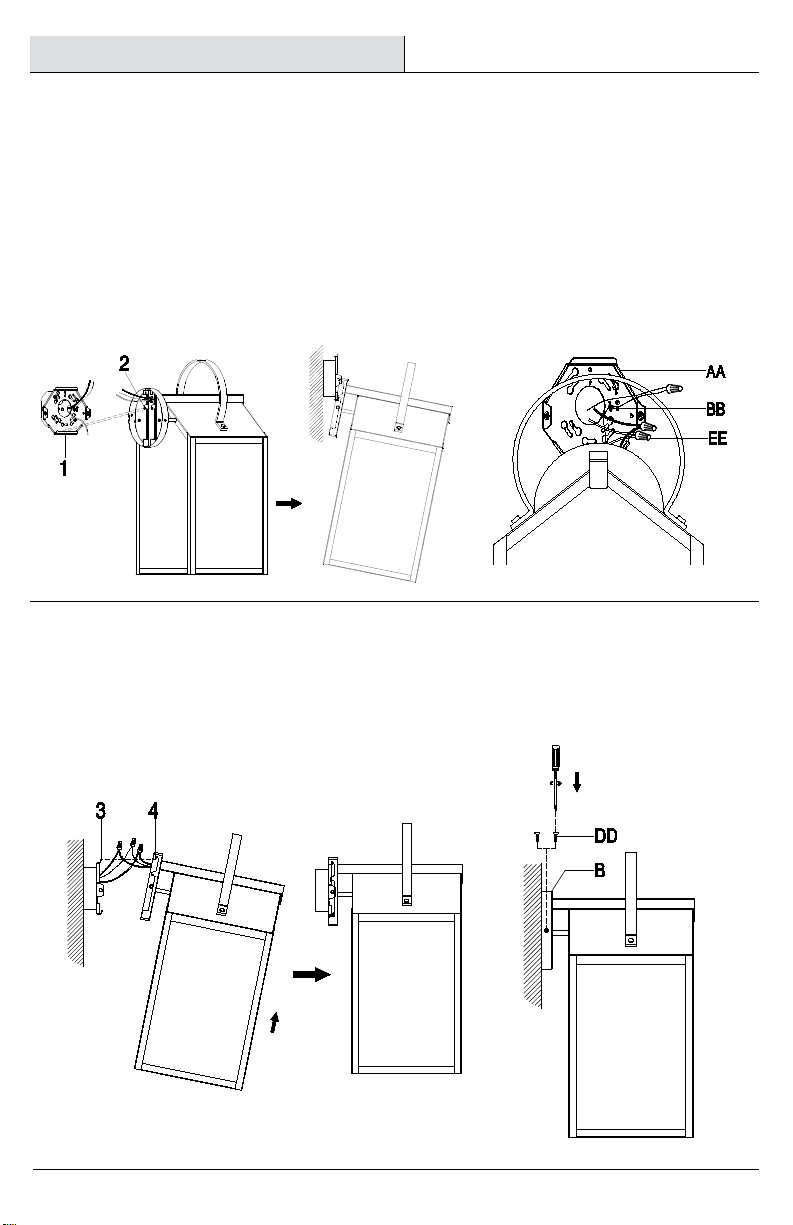

Making the electrical connections
□Hang the hook 2 of wall plate onto hook1 of mounting plate firmly in the outlet box as illustration.
□Wrap the ground wire from the fixture around the ground screw (BB) on the mounting plate (AA). Use a wire
connector (EE) to connect the end of the ground wire from the fixture to the ground wire from the outlet box.
□Use a wire connector (EE) to connect the white wire from the fixture to the white wire (neutral wire) from the
outlet box.
□Use a wire connector (EE) to connect the black wire from the fixture to the black wire (live wire) from the
outlet box.
□Wrap the three wire connections with electrical tape (not included) for a more secure connection.
Position the wires back inside the outlet box.
5
Securing the fixture to the wall
□After completion of wiring wall lantern, hang the hook 4 of wall plate (B) onto hook 3 of mounting plate (AA)
firmly in the outlet box as illustration to place the wall plate (B) against the mounting plate (AA).
□Use a Philips screwdriver to screw a mounting screw (DD) through the hole on the left side of the wall plate
(B) and the hole on the right side of the wall plate (B)

7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)
6

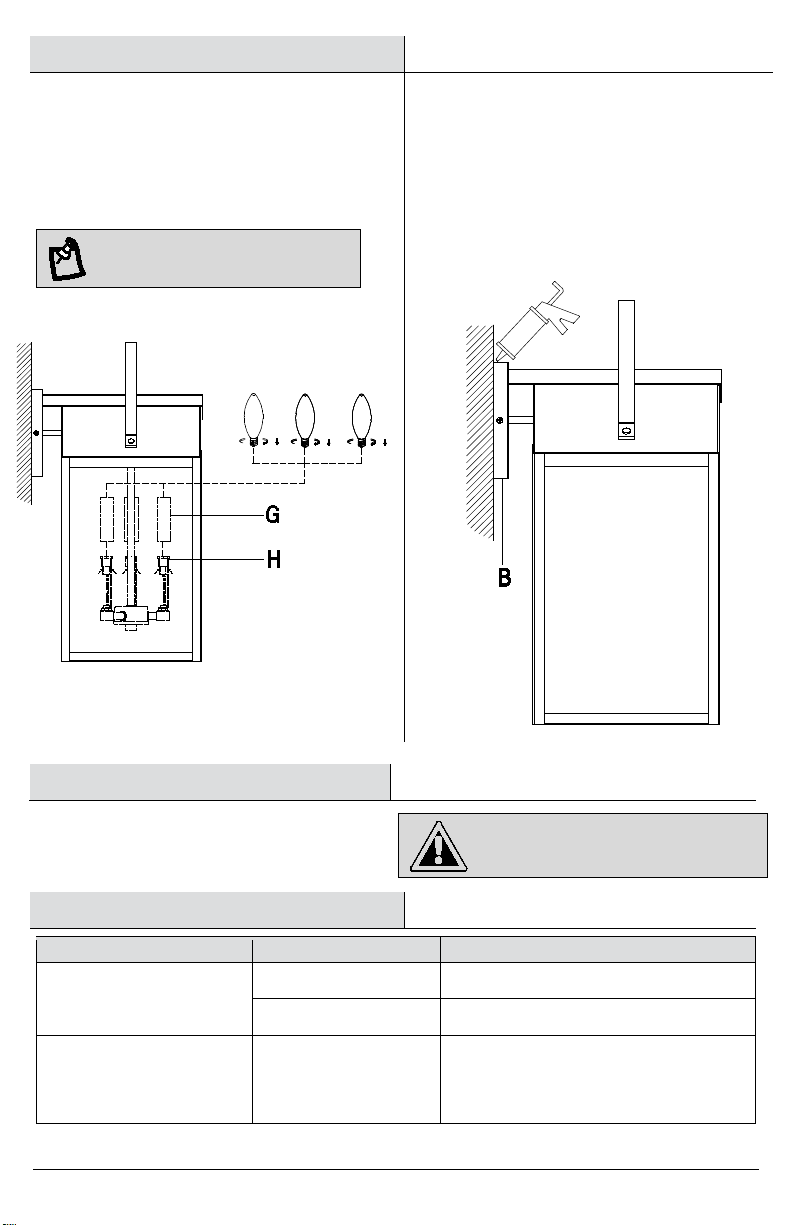

Installing the socket cap and
light bulbs
7
Applying caulk
□Place the socket cap (G) onto the each sockets (H).
□Install three 60-Watt maximum, candelabra base
bulbs (sold separately) into the sockets (H).
NOTE
:
You can use LED equivalent energy-
saving bulbs that do not exceed 8 Watts each
(not included).
□Once the fixture is mounted on the wall, caulk
the space between the wall and the upper 3/4
area of the wall plate (B).
□Leave the bottom 1/4 area uncaulked for
drainage of any water which might leak into the
enclosure.
Care and Cleaning
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals,
solvents or hash abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The bulb will not light.
The power is off.
Ensure the power supply is On.
The circuit breaker is off.
Ensure the circuit breaker is in the On position.
The fuse blows or circuit
breaker trips when the light is
turned on.
Crossed wires or power
wire is grounding out.
□
Check the wire connections.
□Contact a qualified electrician or call the
Customer Service Team at
1-855-HD-HAMPTON.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
