HAMPTON BAY COLLIER KZH8903AX-01/GW User manual

THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this pendant. We
strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item # 1008 491 100
Model # KZH8903AX-01/GW
Item # 1008 491 102
Model # KZH8903AX-01/DB
USE AND CARE GUIDE
COLLIER 3-LIGHT OUTDOOR PENDANT
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM

2
Table of Contents
Table of Contents.................................2
Safety Information................................2
Warranty ...............................................2
What is Covered......................................... 2
What is Not Covered................................... 2
Pre-Installation .....................................3
Planning Installation................................... 3
Tools Required........................................... 3
Hardware Included..................................... 3
Package Contents...................................... 4
Installation ........................................... 5
Care and Cleaning............................... 8
Troubleshooting .................................. 8
Safety Information
WARNING: Carefully read and understand the
information in this manual before beginning assembly and
installation. Failure to do so could lead to electric shock,
fire or other injuries which could be hazardous or even
fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of
three (3) years from date of purchase. This warranty applies only to the original consumer and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of
the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the
product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of fitness for
a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability
and shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor /
expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.

3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.

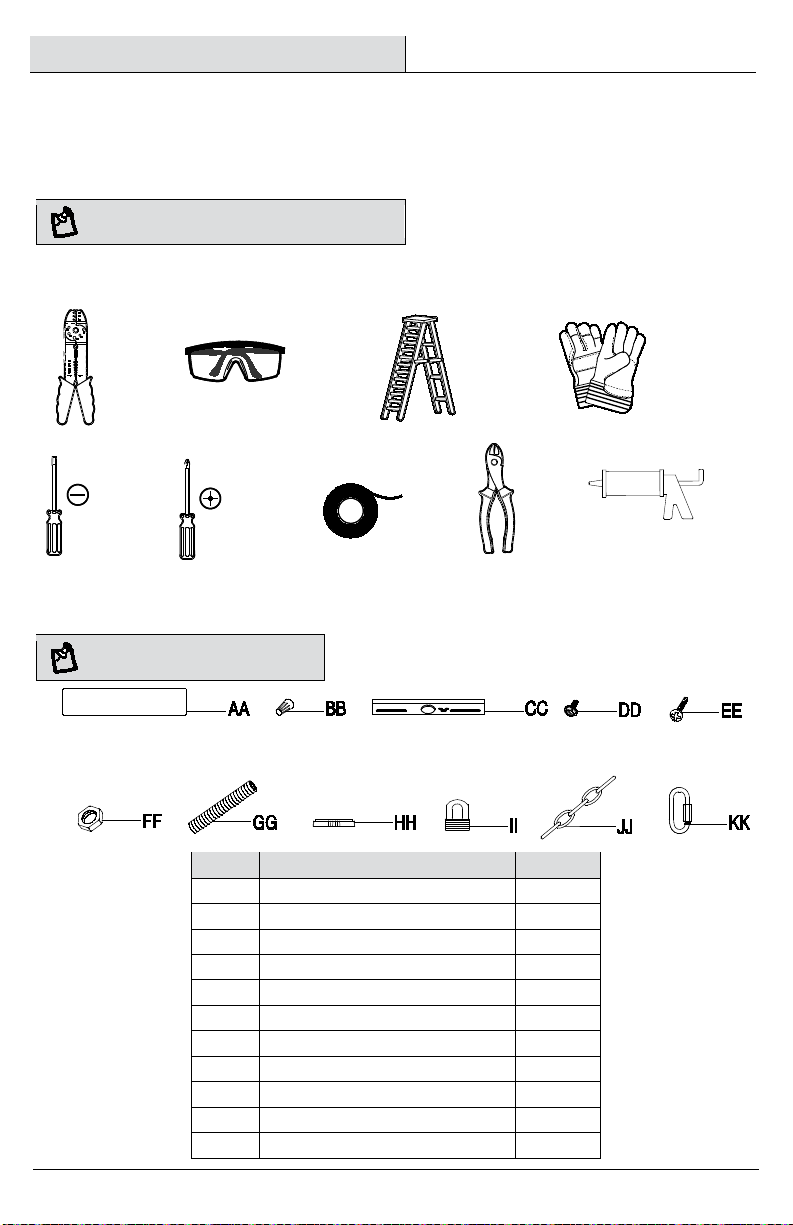

TOOLS REQUIRED
Wire
Strippers Safety Goggles
Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical
Tape
Wire
Cutters Caulk
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Canopy
1
BB
Wire Connector
3
CC
Mounting Strap
1
DD
Ground Screw
1
EE
Outlet Box Screw (15 mm)
2
FF
Hex Nut
1
GG
Mounting Nipple (40 mm)
1
HH
Ring
1
II
Screw Collar Loop
1
JJ
Chain
6 ft.
KK
Quick Link
1

4
Pre-Installation (continued)
PACKAGE CONTENTS
Part
Description
Quantity
A
Loop
1
B
Rod
1
C
Bushing
1
D
Top Cover
1
E
Set Screw
8
F
Socket
3
G
Arm
4
H
Glass Shade
1
I
Rubber Gasket
2
J
Fixture Ring
1

5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation
1
Securing the rod
2
Installing bulbs
□Screw the rod (B) onto the bushing (C).
□Install three 60-watt maximum, medium-base
incandescent bulbs (sold separately) into the
sockets (F)
NOTE: You can use LED equivalent energy-saving
bulbs that do not exceed 8 Watts each (not
included).
3
Installing the arm to the top cover
□Align the holes of the arm (G) and the holes of the
top cover (D).
□Use the set screw (E) pass through
the holes aligned
with the arm (G) and top cover (D).
□Repeat the above steps for the remaining arm (G).

6
Installation (continued)
4

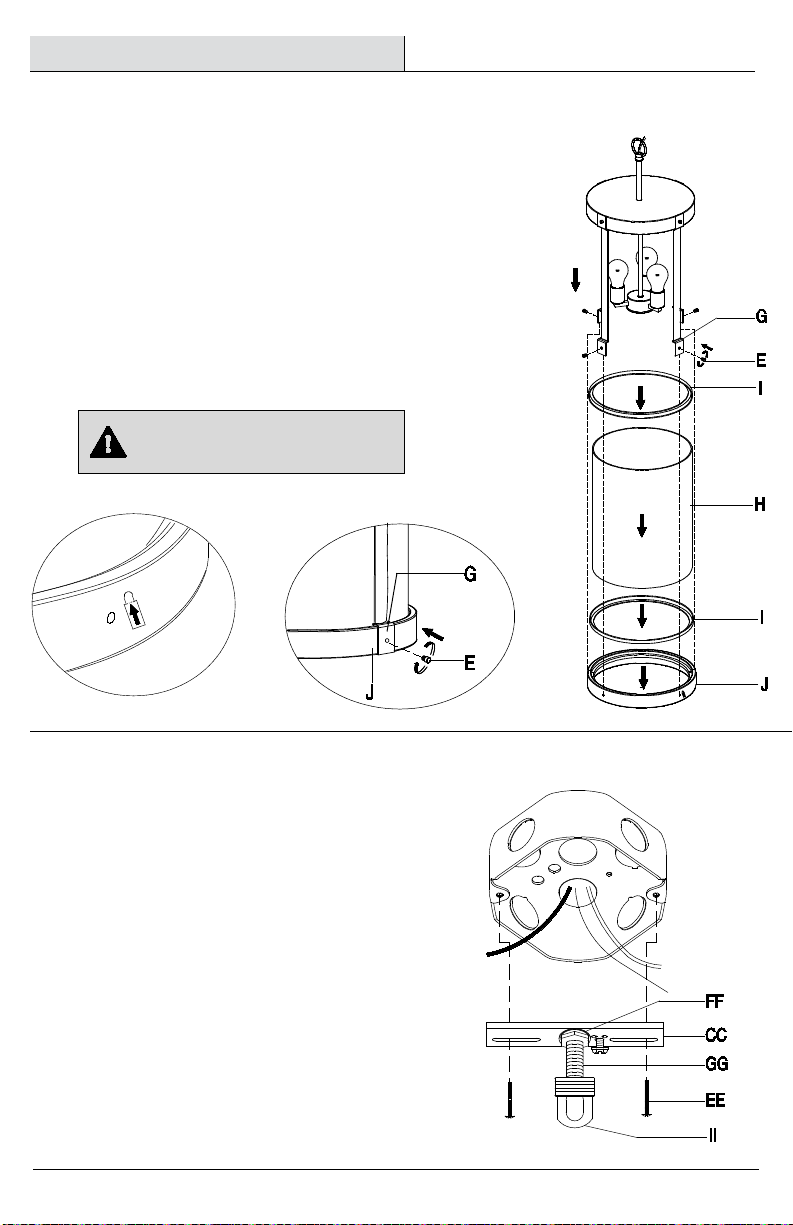

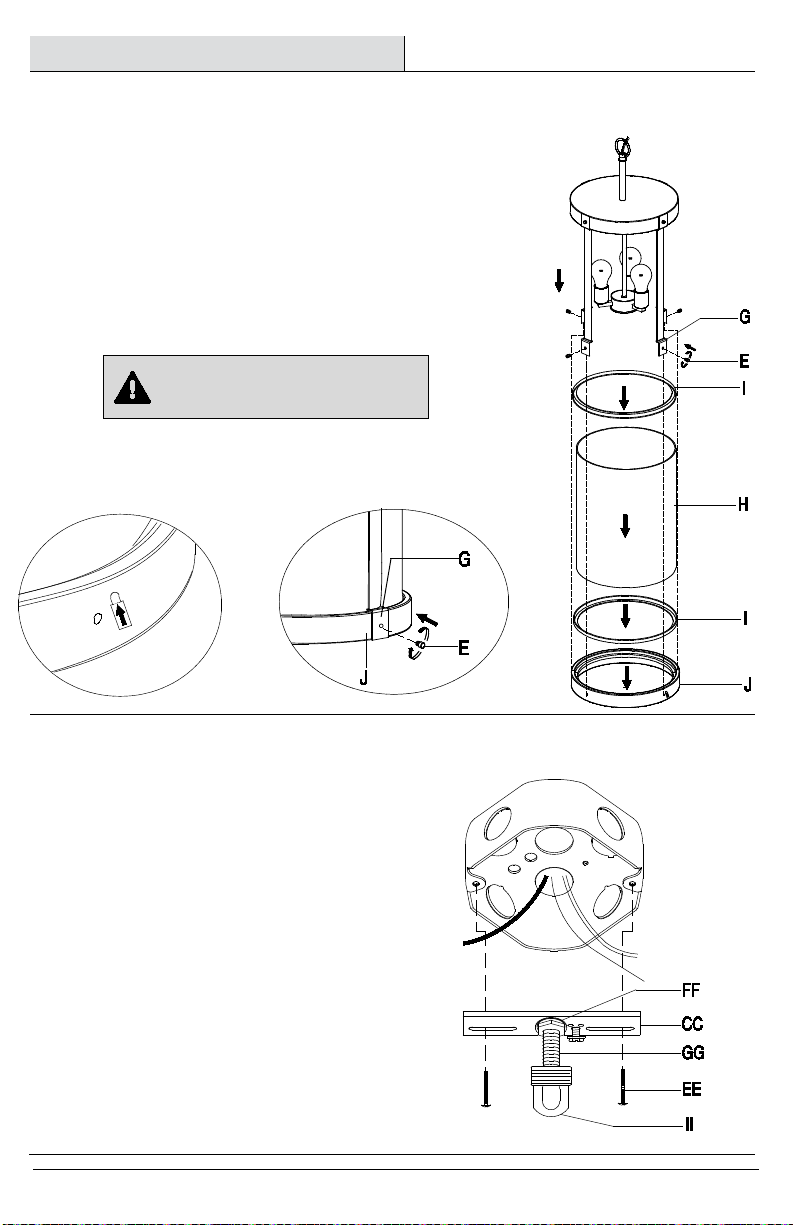

Attaching the shade to the fixture
□Wrap a rubber gasket (I) around the bottom of the glass shade (H), and
then place glass shade (H) onto fixture ring (J). Wrap an other
rubber gasket (I) around the top of the glass shade (H).
□Place all arms over the glass shade (H), the fixture ring (J), align
the hole of arm (G) with hole of fixture ring (J).
□Screw set screw (E) into the aligned holes of
arm (G) and fixture ring (J).
□Repeat the above for remaining arm (G) and fixture ring (J).
CAUTION: The fixture ring (J) needs to be installed
with the arrow pointing upwards
5
Attaching the mounting strap to the outlet box
□Screw the nipple (GG) about 1/2 in. into
the screw collar loop (II).
□Screw the other side of the nipple (GG)
about 3/8 in. into the mounting strap (CC).
□Tighten the hex nut (FF) against the mounting strap
(CC) to secure the nipple (GG).
□Attach the mounting strap (CC) to the outlet box (not
included) using the outlet box screws (EE).

7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)

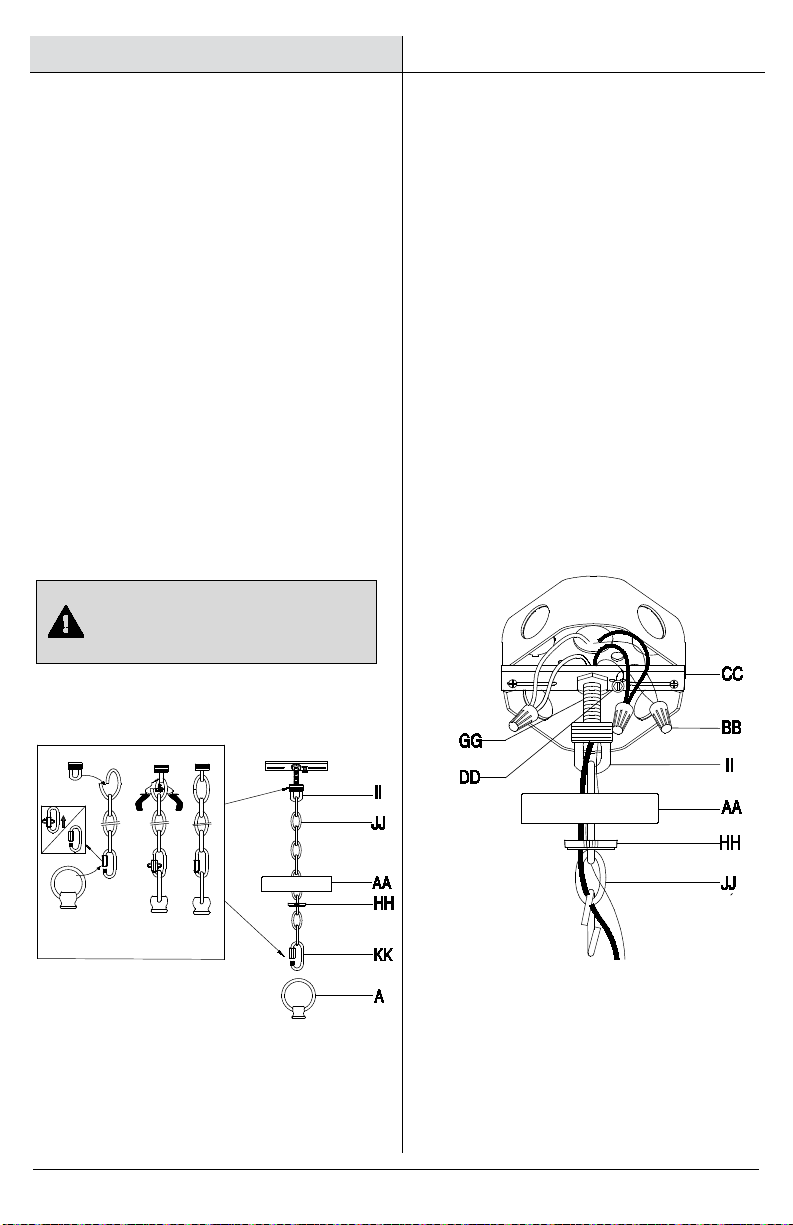

6
Determining the correct
length of chain
7
Making the electrical
connections
□Use pliers and a screwdriver to twist open the link
at the end of the chain (JJ). Remove the open
links.
□Turn the quick link (KK) open at the bottom end of
the chain (JJ). Remove the quick link (KK).
□Take one open link and use it to attach the chain
(JJ) to the screw collar loop (II). Close the link.
□Place the other end of the chain (JJ) through the
canopy (AA) and the ring (HH).
□Use the quick link (KK) to attach the loop A (A) to
the chain (JJ), raising and lowering the fixture
until you achieve the desired height.
□Once the desired height is achieved, use pliers
and a screwdriver to twist open the last unused
link of chain (JJ). Remove and save the excess
chain.
□Fully closed the quick link (KK) to connect the
chain (JJ) to the loop (A).
CAUTION: To avoid damage to the links, only open a link
enough to hook onto another link (about 5
mm). Cover the
chain (JJ) with cloth to prevent damage to the link finish.
□Weave the fixture wires up through the chain
(JJ), the ring (HH), the canopy (AA), the screw
collar loop (II), and the nipple (GG).
□Wrap the ground wire from the fixture around
the ground screw (DD) on the mounting strap
(CC), and use a wire connector (BB) to connect it
to the ground wire from the outlet box.
□Use a wire connector (BB) to connect the neutral
wire (marked with N) from the fixture to the
white wire (neutral wire) from the outlet box.
□Use a wire connector (BB) to connect the live
wire (marked with H) from the fixture to the
black wire (live wire) from the outlet box.
□Wrap the three wire connections with electrical
tape for a more secure connection.
□Position the wires back inside the outlet box.
.

8
Installation (continued)
8

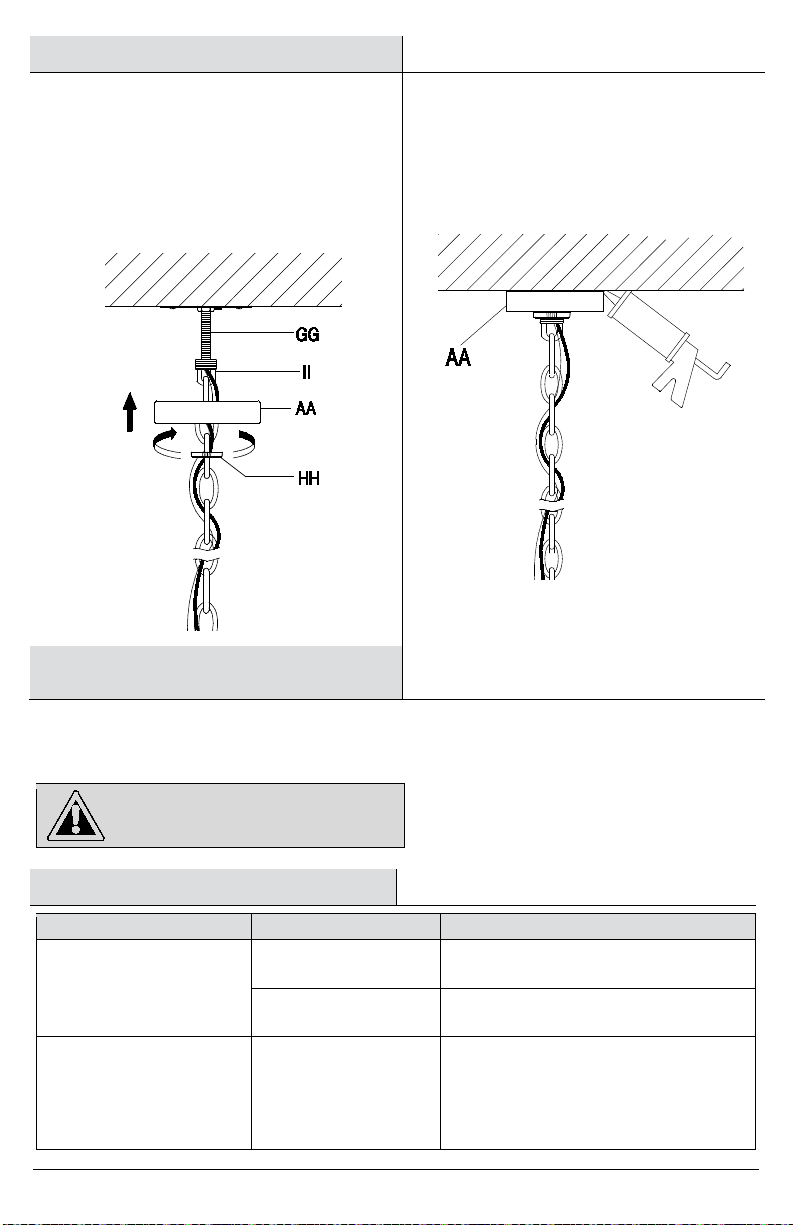

Securing the canopy to the
ceiling
9
Applying caulk
□Place the canopy (AA) over the mounting nipple
(GG), and ensure it is flush with the ceiling.
□Screw the ring (HH) onto the screw collar loop (II)
until the canopy (AA) is held firmly against the
ceiling.
□Caulk the space between the ceiling and the full
area of the canopy (AA) to prevent water seeping
into the outlet box.
Care and Cleaning
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals, solvents or hash abrasives.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.
Troubleshooting
Problem
Possible Cause
Solution
The bulb will not light.
The power is off.
Ensure the power supply is On.
The circuit breaker is off.
Ensure the circuit breaker is in the On position.
The fuse blows or circuit
breaker trips when the light is
turned on.
Crossed wires or power
wire is grounding out.
□
Check the wire connections.
□Contact a qualified electrician or call the
Customer Service Team at
1-855-HD-HAMPTON.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.

GRACIAS POR TU COMPRA
Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de este colgante. Nos
esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet
para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por
elegir Hampton Bay!
Artículo # 1008 491 100
Modelo # KZH8903AX-01/GW
Artículo # 1008 491 102
Modelo # KZH8903AX-01/DB
GUÍA DE USO Y MANTENIMIENTO
COLLIER COLGANTE EXTERIOR DE 3 LUZ
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Hampton Bay
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM

11 HAMPTONBAY.COM
Please contact 1-877-527-0313 for further assistance.
Índice
Índice ..................................................11
Información de Seguridad .................11
Garantía ..............................................11
Lo que esta cubierto ................................ 11
Lo que (no) esta cubierto ......................... 11
Pre-Instalación ...................................12
Planificación de la Instalatión.................. 12
Herraminentas Necesarias....................... 12
Hardware Includio.................................... 12
Contenido del Paquete............................. 13
Instalación ..........................................14
Mantenimiento y Limpieza.................17
Solución de Problemas ......................17
Información de Seguridad
ADVERTENCIA: Lea cuidadosamente y entienda la
información dada en este manual antes de empezar el
proceso de ensamble e instalación. Si falla en hacerlo,
puede ocasionar un choque eléctrico, incendio u otros
daños que pueden ser perjudiciales o fatales.
ADVERTENCIA: Asegúrese de que la electricidad que
llega a los cables con los que se encuentra trabajando
estén apagados. Remueva el fusible o apague el
interruptor.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de tres
(3) años a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre los
productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y
solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el
defecto no sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,negligencia o manejo
indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones
adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso,
negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos
materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo
el de la superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un
propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime específicamente de cualquier
obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de
obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita www.HamptonBay.com.

12
Pre-Instalatión
PLANIFICACIÓN DE LA INSTALACIÓN
Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar
dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón.
NOTA: Conserva el recibo y estas Instrucciones como
Comprobante de Compra.
HERRAMIENTAS NECESARIAS
Peladores
de Cables Gafas de Seguridad
Escalera Guantes
Destornillador
de Cabeza
Plana
Destornillador
Phillips
Cinta
Aislan
Pinzas
Cortacables
Calafate
HARDWARE INCLUDIO
NOTA: El objeto no se muestra en su tamaño real.
Pieza
Descripción
Cantidad
AA
Dosel
1
BB
Conector de Cable
3
CC
Base de Montaje
1
DD
Tornillo de Toma de Tierra
1
EE
Tornillo de la Caja de Salida (15 mm)
2
FF
Tuerca Hexagonal
1
GG
Boquilla de Montaje (40 mm)
1
HH
Anillo
1
II
Collarín de Tornillo
1
JJ
Cadena
6 ft.
KK
Enlace Rápido
1

13 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
Pieza
Descripción
Cantidad
A
Lazo
1
B
Tubo
1
C
Casquillo
1
D
Cubierta Superior
1
E
Tornillos de Fijación
8
F
Portalámpara
3
G
Brazo
4
H
Pantalla de Vidrio
1
I
Junta de Caucho
2
J
Anillo de Fijación
1

14
Instalación
1
Barra de tubo 2 Instalar la bombilla
□Enrosque la tubo (B) en el casquillo (C).
□Enrosque tres bombillas incandescente de base
mediana de un máximo de 60 vatios (se vende
por separado) en los portalámpara (F).
NOTA: Puede usar una bombilla de ahorro de energía
equivalente a un LED que no supere los 8 vatios (se
vende por separado).
3
Instalar el brazo en la cubierta superior
□Alinear los agujeros en el brazo (G) con los agujeros
en el anillo superior (D).
□Utilice el tornillo de fijación (E) a través del agujero alineado
con el brazo (G) y la cubierta superior (D).
□Repita los pasos anteriores para los brazos (G) restantes.

15 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación (continuación)
4
Conectar el pantalla de vidrio a la Luminarias
□Envuelva una junta de caucho (I) en la parte inferior
de la pantalla de vidrio (H) y coloque la pantalla de
vidrio (H) en el anillo de fijación (J). Envuelva otra
junta de caucho (I
) en la parte superior de la pantalla
de vidrio (H).
□Coloque todos los brazos sobre la pantalla de vidrio
(H), el anillo de fijación (J) y alinee el agujero del
brazo (G) está alineado con el agujero del anillo de
fijación (J).
□Tornillo en el tornillo de fijación (E) brazo (G) y anillo
de fijación (J)
□Repita los pasos anteriores para los brazos (G)
restantes y el anillo de fijación (J).
C
UIDADO: Al instalar el anillo de fijación (J), la flecha
apunta hacia arriba
.
5
Coloque la base de montaje en la caja de salida
□Atornille la boquilla de montaje (GG)
aproximadamente 1/2 pulgada en el collarín del
tornillo (II).
□Atornille el otro lado de la boquilla de montaje (GG)
aproximadamente3/8 pulgadas en la base
de montaje
(CC).
□Apriete la tuerca hexagonal (FF) contra la base de
montaje (CC)
para asegurar la boquilla de montaje (GG).
□Sujete la base de montaje (CC) a la caja de salida
(se vende por separado) utilizando los tornillos de la
caja de salida (EE).

16
Instalación (continuación)
6
Determinando la longitud
correcta de la cadena
7
Hacer las conexiones
eléctricos
□Use pinzas y un destornillador para torcer y abrir los
enlaces encima de la cadena (JJ).
Quite los enlaces o
argollas abiertas.
□Abre el enlace rápido
(KK) en el extreme inferior de la
cadena (JJ). Quite los enlace rápido (KK).
□Tome un enlace abierto, y úselo para conectar la
cadena (JJ) al la collarín del tornillo (II) para
atornillado. Luego cierre el enlace o argolla.
□Coloque la cadena (JJ) a través del dosel (AA) y el
anillo (HH).
□Use el enlace rápido (KK) conectar el lazo (A) a la
cadena (JJ), subiendo y bajando el accesorio hasta
que alcance la altura deseada.
□
Una vez que alcanza la altura deseada, use las pinzas
y el destornillador para girar hasta abrir el ultimo
enlace sin uso de la cadena (JJ). Quite y guarde el
resto de la cadena.
□Cerrar completamente los enlace rápido (KK) y
conecte la cadena (JJ) al lazo (A).
PRECAUCIÓN: Para evitar dañar las anillas
conectoras, ábralas solo lo suficiente como para
conectarlas entre sí (sobre 5mm). Cubra la cadena (JJ)
con un paño para evitar que se dañe el acabdo del
eslabón.
□Entrelace los cables de la la instalación a través
de la cadena (JJ), del anillo (HH), del dosel (AA),
del cuello de tornillo (II), y de la boquilla de
montaje (GG).
□Envuelva el cable de toma de tierra que hay
desde la instalación alrrededor de del tornillo de
toma de tierra (DD) que hay en la base de
montaje (CC), y use un conector de cable (BB)
conectar al la cable de toma de tierra de caja de
salida.
□Utilice el conector de cabel (BB) para conectar el
cable neutro (marcado con N) en la abrazadera al
cable blanco (neutro) en la Caja de salida.
□Utilice el conector de cabel (BB) para conectar el
cable vivo (marcado con H) en la abrazadera al
cable negro (Cable vivo) en la Caja de salida.
□Envuelva last res conexiones de cables con cinta
eléctrica para una conexión más segura.
□Posicione los cables de vuelta al interior de la
caja de salida.

17 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación (continuación)
8
Asegurando el dosel
9
Hacer las conexiones
eléctricos
□Coloque el dosel (AA) sobre la boquilla de montaje
(GG) y asegúrese de que estéal ras con el techo.
□Atornille el anillo (HH) en el collarín del tornillo (II)
hasta que el dosel (AA) quede firmemente sujeta al
techo.
□Rellene los huecos entre el techo y toda la zona
del dosel (AA) para evitar que el agua penetre en
la Caja de salida.
Mantenimiento y Limpieza
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con químicos, solvents, o productos abrasivos.
PRECAUCIÓN: Antes de intentar limpiar la pieza,
desconéctela o apague el interruptor o remueva el
fusible de la caja de fusibles.
Solución de Problemas
Problema
Causa Posible
Solución
El accesorio no iluminará.
La electricidad está
apagada.
Asegúrate de que el suministro de electricidad
esté encendido.
El cortacircuito está
apagado.
Verifica que el cortacircuitos está en la
posición de “ON’’ (encendido).
El fusible se funde o el
cortacircuito se active cuando
se enciende la luz.
Los cables están cruzados
o el cable de poder tiene
polo a tierra.
□
Compruebe las conexiones del
cableado.
□Contacta a un electricista calificado o
llama al equipo de Servicio al Cliente al
1-855-HD-HAMPTON.

Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
de lunes a Viernes entre 8 a.m. y 7 p.m.,，El sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserva este manual para referencias futuras.

MERCI
Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce luminaire suspension.
Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous
pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Hampton Bay!
Article # 1008 491 100
Modèle # KZH8903AX-01/GW
Article # 1008 491 102
Modèle # KZH8903AX-01/DB
GUIDE D'UTILISATION ET D'ENTRETIEN
COLLIER LUSTRE D'EXTÉRIEUR À 3 LUMIÈRES
Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez
avec le service à la clientele Hampton Bay
entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM

20
Table des Matières
Table des Matières.............................20
Consignes de Sécurité.......................20
Garantie ..............................................20
Ce qui est couvert.................................... 20
Ce qui est couvert (et pas)....................... 20
Pré-Installation ...................................20
Planification de l’installation ................... 20
Outils Requis............................................ 21
Materiel Inclus ......................................... 21
Contenu de l'Emballag............................. 22
Installation ..........................................23
Entretien et Nettoyage .......................26
Dépannage..........................................26
Consignes de Sécurité
AVERTISSEMENT: Veuillez soigneusement lire et
comprendre les informations contenues dans ce manuel
avant de commencer l’assemblage et l’installation. Vous
vous exposez, dans le cas contraire, à des risques
dangereux ou mortels d’électrocution, d’incendie ou
d’autres blessures.
AVERTISSEMENT: Be Enlevez les fusibles concernés
ou désactivez le disjoncteur afin de vous assurer de mettre
hors tension les fils électriques à manipuler.
Garantie
CE QUI EST COUVERT
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période
d'un trois (3) ans à compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage
et un entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul
recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été
endommagé par une utilisation inadéquate ou abusive, par un accident, une modification, une altération, la
négligence ou une mauvaise manipulation.
CE QUI EST COUVERT (ET PAS)
Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé d’une façon
non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui
découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d’une modification ou d’une
installation incorrecte, ou à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie ne
s’applique pas au fini de toute partie du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit
d’une usure normale.
Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un
usage particulier autre que celui exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et ne
peut être tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y compris mais non de façon
limitative, tous les frais de main-d’oeuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1-855-HD-HAMPTON ou visitez le site
www.HamptonBay.com.
