Hans Grohe AXOR Citterio M Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Citterio M
34010000 / 34014000 /
34016000 / 34017000
Citterio M
34210000
Citterio M
34120000 / 34127000

 Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.
Deutsch
Reinigung (siehe Seite 37) und
beiliegende Broschüre
Bedienung (siehe Seite 36)
Serviceteile (siehe Seite 38)
Montage siehe Seite 31
Maße (siehe Seite 34)
Kein essigsäurehaltiges Silikon verwenden!
Sonderzubehör
Montageschlüssel (58085000) nicht im
Lieferumfang enthalten
Installationskitt nicht im Lieferumfang
enthalten
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 33. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.

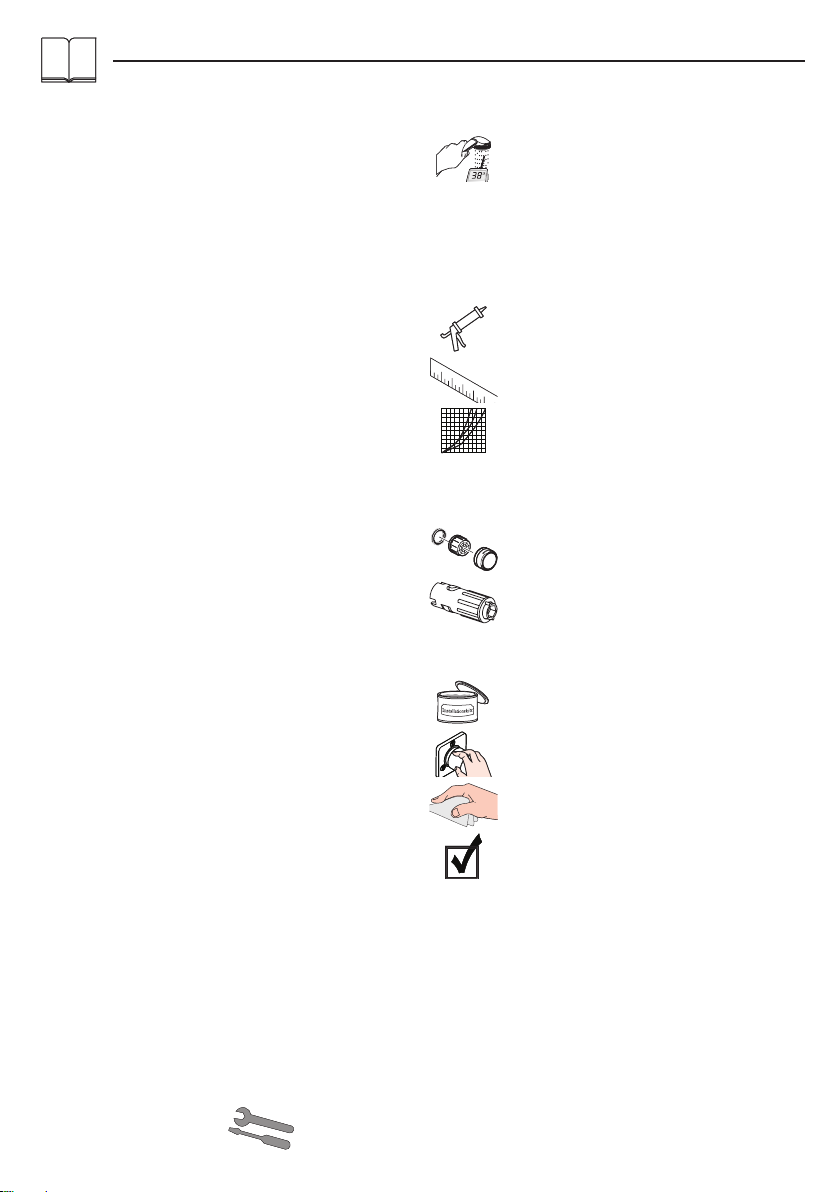

Symbolerklärung
Durchflussdiagramm
(siehe Seite 34)
 mit EcoSmart®
 ohne EcoSmart®
Prüfzeichen (siehe Seite 39)
2
2

 Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eaz, ou bien si
le débit d’eau doit être plus important, il est possible
d’enlever l’EcoSmart® (limiteur de débit) se trouvant
derrière l’aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Français
Nettoyage (voir page 37) et
brochure ci-jointe
Instructions de service (voir page
36)
Pièces détachées (voir pages 38)
Montage voir page 31
Dimensions (voir page 34)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Accessoires en option
clé de montage (58085000) ne fait pas
partie de la fourniture
Mastic d’installation ne fait pas partie de la
fourniture
Mitigeur avec limitation de la température:
consulter la page 33 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.

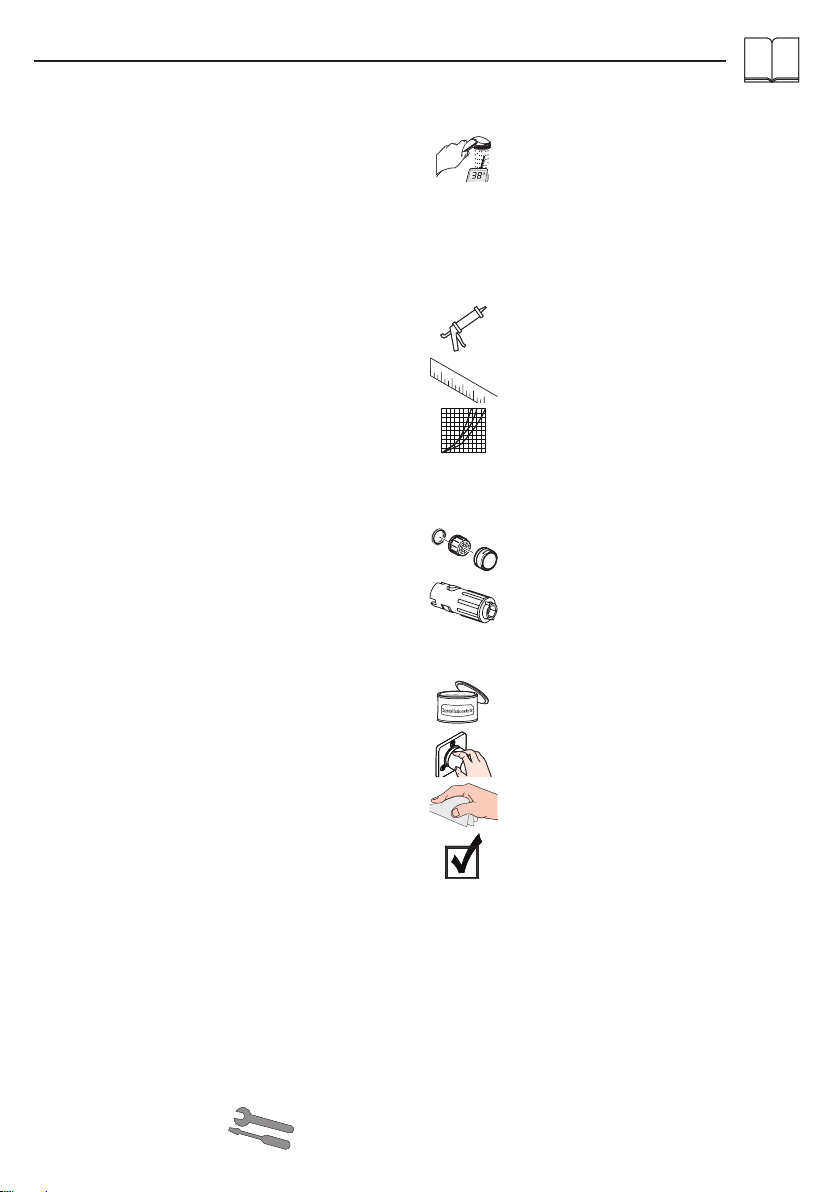

Description du symbole
Diagramme du débit
(voir page 34)
 avec EcoSmart®
 sans EcoSmart®
Classification acoustique et
débit (voir page 39)
33

 Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
English
Cleaning (see page 37) and
enclosed brochure
Operation (see page 36)
Spare parts (see page 38)
Assembly see page 31
Dimensions (see page 34)
Do not use silicone containing acetic acid!
Special accessories
special tool (58085000) order as an extra
Installation kit order as an extra
To adjust the hot water limiter on single lever
mixers, please see page 33. No adjustment
is necessary when using a continuous flow
water heater.

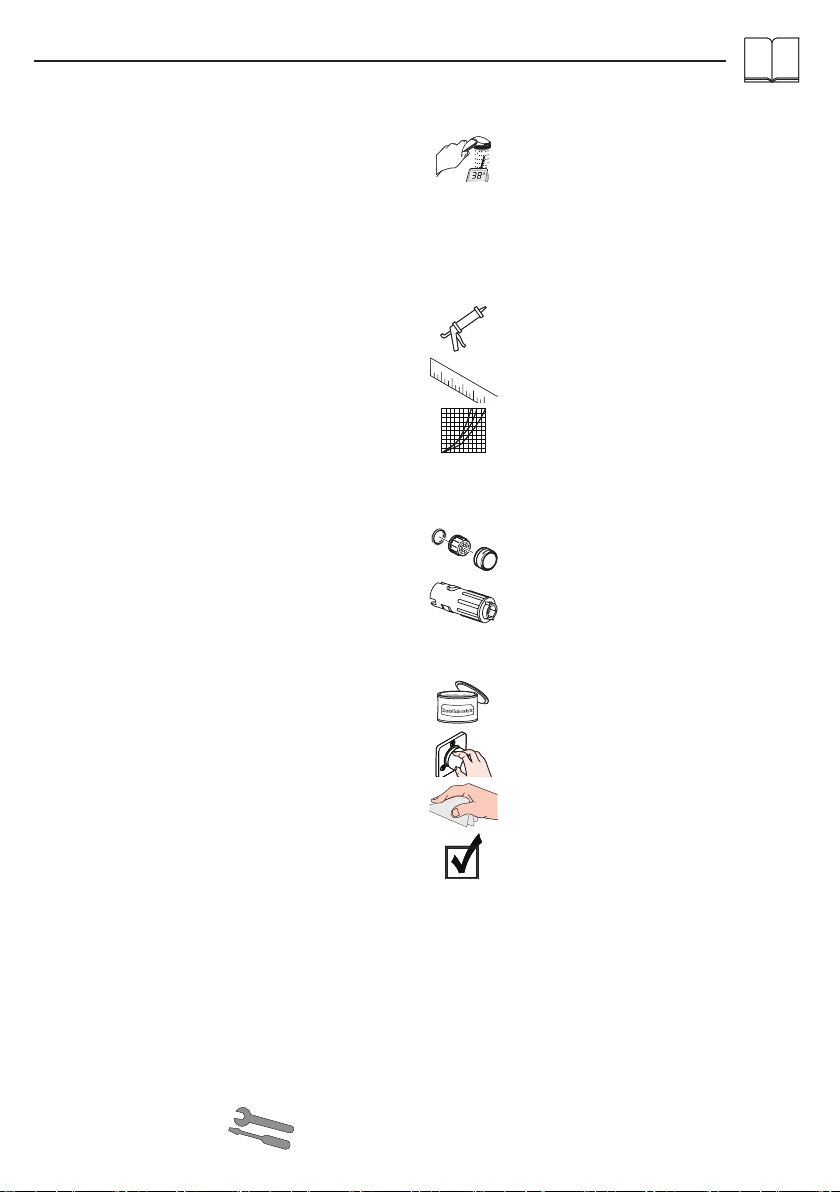

Symbol description
Flow diagram
(see page 34)
 with EcoSmart®
 without EcoSmart®
Test certificate (see page 39)
4
4

 Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del EcoS-
mart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Italiano
Pulitura (vedi pagg. 37) e brochure
allegata
Procedura (vedi pagg. 36)
Parti di ricambio (vedi pagg. 38)
Montaggio vedi pagg. 31
Ingombri (vedi pagg. 34)
Non utilizzare silicone contenente acido
acetico!
Accessori speciali
chiave per montaggio (58085000) non
contenuto nel volume di fornitura
Mastice d’installazione non contenuto nel
volume di fornitura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 33. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Descrizione simbolo
Diagramma flusso
(vedi pagg. 34)
 con EcoSmart®
 senza EcoSmart®
Segno di verifica (vedi pagg. 39)
55

 Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre que
la presión en servicio ascienda a un mínimo de 0,15
MPa.
Español
Limpiar (ver página 37) y folleto
anexo
Manejo (ver página 36)
Repuestos (ver página 38)
Montaje ver página 31
Dimensiones (ver página 34)
No utilizar silicona que contiene ácido
acético!
Opcional
Llave de montaje (58085000) no incluido
en el suministro
Masilla no incluido en el suministro
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 33. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
Diagrama de circulación
(ver página 34)
 con EcoSmart®
 sin EcoSmart®
Marca de verificación (ver
página 39)
6
6

 Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de kouden warm
wateraansluitingen dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
Reinigen (zie blz. 37) en
bijgevoegde brochure
Bediening (zie blz. 36)
Service onderdelen (zie blz. 38)
Montage zie blz. 31
Maten (zie blz. 34)
Gebruik geen zuurhoudende silicone!
Toebehoren
montagesleutel (58085000) behoort niet tot
het leveringspakket
Kit behoort niet tot het leveringspakket
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 33. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 34)
 met EcoSmart®
 zonder EcoSmart®
Keurmerk (zie blz. 39)
77

 Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandvar
mere ved et vandtryk på 0,15 MPa.
Dansk
Rengøring (se s. 37) og vedlagt
brochure
Bediening (se s. 36)
Reservedele (se s. 38)
Montering se s. 31
Målene (se s. 34)
Der må ikke benyttes eddikesyreholdig
silikone!
Specialtilbehør
Monteringsnøgle (58085000) ikke med i
leveringsomfang
Kitt ikke med i leveringsomfang
Etgrebsarmaturer med
varmtvandsbegrænsning, justering se side
33. I forbindelse med gennemstrømningsvan
dvarmer er en varmtvandsbegrænsning ikke
nødvendig.
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 34)
 med EcoSmart®
 uden EcoSmart®
Godkendelse (se s. 39)
8
8

 Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico) desde
que a pressão de utilização seja, no minimo, de 0,15
MPa.
Português
Limpeza (ver página 37) e
brochura em anexo
Funcionamento (ver página 36)
Peças de substituição (ver página
38)
Montagem ver página 31
Medidas (ver página 34)
Não utilizar silicone que contenha ácido
acético!
Acessórios especiais
Chave especial (58085000) não incluído
no volume de fornecimento
Mástique não incluído no volume de
fornecimento
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 33). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
Fluxograma
(ver página 34)
 com EcoSmart®
 sem EcoSmart®
Marca de controlo (ver página
39)
99

 Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za
napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Polski
Czyszczenie (patrz strona 37) i
dołączona broszura
Obsługa (patrz strona 36)
Części serwisowe (patrz strona
38)
Montaż patrz strona 31
Wymiary (patrz strona 34)
Nie stosować silikonów zawierających kwas
octowy!
Wyposażenie specjalne
Klucz montażowy (58085000) Nie jest
częścią dostawy
Kit instalatorski Nie jest częścią dostawy
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 33. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Opis symbolu
Schemat przepływu
(patrz strona 34)
 z EcoSmart®
 bez EcoSmart®
Znak jakości (patrz strona 39)
10
10

 Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením EcoS-
mart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Česky
Čištění (viz strana 37) a přiložená
brožura
Ovládání (viz strana 36)
Servisní díly (viz strana 38)
Montáž viz strana 31
Rozmìry (viz strana 34)
Nepoužívat silikon s obsahem kyseliny
octové!
Zvláštní příslušenství
montážní klíč (58085000) není součástí
dodávky
Instalační kit není součástí dodávky
Páková baterie s omezením horké vody,
seřízení viz. str. 33. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Popis symbolů
Diagram průtoku
(viz strana 34)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Zkušební značka (viz strana 39)
1111

 Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Slovensky
Čištění (viď strana 37) a priložená
brožúra
Obsluha (viď strana 36)
Servisné diely (viď strana 38)
Montáž viď strana 31
Rozmery (viď strana 34)
Nepoužívať silikón s obsahom kyseliny
octovej!
Zvláštne príslušenstvo
montážny kľúč (58085000) nie je súčasťou
dodávky
Inštalačná súprava nie je súčasťou dodávky
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 33. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Popis symbolov
Diagram prietoku
(viď strana 34)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Osvedčenie o skúške (viď strana
39)
12
12

 安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 如果使用即热式热水器时出现问题，或要求
更大的水流量，可以把位于水波器后面的
EcoSmart®（流量限制器）拆除。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,1 ® 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 80°C
推荐热水温度： 65°C
如果水压达到0,15 MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
中文
清洗 (参见第 37 页) 并附有小手
册
操作 (参见第 36 页)
备用零件 (参见第 37 页)
安装 参见第31页
大小 (参见第34页)
请勿使用含有乙酸的硅！
选装附件
专用工具 (58085000) 不在供货范围内
水管胶泥 不在供货范围内
带有热水控制器的单手柄龙头的调节方
法，参见第33页。 如果与连续流热水器
一起使用，则不必作任何调节。
符号说明
流量示意图
(参见第34页)
 带有 EcoSmart®
 无 EcoSmart®
检验标记 (参见第 38 页)
1313

 Указания по технике
безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Русский
Очистка (см. стр. 37) и
прилагаемая брошюра
Эксплуатация (см. стр. 36)
Κомплеκт (см. стр. 38)
Монтаж см. стр. 31
Размеры (см. стр. 34)
Не применяйте силикон, содержащий
уксусную кислоту.
Специальные
принадлежности
Монтажный ключ (58085000) не
включено в объем поставки!
Монтаж подводки не включено в объем
поставки!
Однорычажный смеситель имеет
ограничитель расхода горячей воды (см.
Стр. 33: юстировка).
Описание символов
Схема потока
(см. стр. 34)
 C EcoSmart®
 Без EcoSmart®
Знак технического контроля
(см. стр. 39)
14
14

 Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható
a perlátor mögül.
Műszaki adatok
A csaptelep szériakivitelben el van látva EcoS-
mart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
Magyar
Tisztítás (lásd a 37. oldalon) és
mellékelt brossúrával
Használat (lásd a 36. oldalon)
Tartozékok (lásd a 38. oldalon)
Szerelés lásd a 31. oldalon
Méretet (lásd a 34. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Egyéb tartozék
Szerelőkulcs (58085000) a szállítási
egység nem tartalmazza
szaniter szilikon a szállítási egység nem
tartalmazza
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 33. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem szükséges a melegvíz-
korlátozó.
Szimbólumok leírása
Átfolyási diagramm
(lásd a 34. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Vizsgajel (lásd a 39. oldalon)
1515

 Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart®
(virtauksenrajoitin) poistaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Suomi
Puhdistus (katso sivu 37) ja oheinen
esite
Käyttö (katso sivu 36)
Varaosat (katso sivu 38)
Asennus katso sivu 31
Mitat (katso sivu 34)
Älä käytä etikkahappopitoista silikonia!
Erityisvaruste
Asennusavain (58085000) ei kuulu
toimitukseen
Asennussarja ei kuulu toimitukseen
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 33.
Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Merkin kuvaus
Virtausdiagrammi
(katso sivu 34)
 sisältää EcoSmart®
 ilman EcoSmart®
Koestusmerkki (katso sivu 39)
16
16

 Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Om det är problem med vattenberedaren eller
om större vattenflöde önskas kan EcoSmart®
(flödeskontroll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Svenska
Rengöring (se sidan 37) och
medföljande broschyr
Hantering (se sidan 36)
Reservdelar (se sidan 38)
Montering se sidan 31
Måtten (se sidan 34)
Använd inte silikon som innehåller ättiksyra!
Specialtillbehör
Monteringsnyckel (58085000) medföljer ej
leveransen
Installationskitt medföljer ej leveransen
Enhandsblandare med varmvattenreglering,
justering se sidan 33. Vid användning
tillsammans med varmvattenberedare
behövs ingen varmvattenreglering.
Simbolio aprašymas
Pralaidumo diagrama
(se sidan 34)
 med EcoSmart®
 utan EcoSmart®
Testsigill (se sidan 39)
1717

 Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Jei yra problemų su momentiniu vandens šildytuvu
ar neužtenka vandens srauto, galima pašalinti už
aeratoriaus esantį „EcoSmart®“ (vandens srauto
ribotuvą).
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
“Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Lietuviškai
Valymas (žr. psl. 37) ir pridedama
brošiūra
Eksploatacija (žr. psl. 36)
Atsarginės dalys (žr. psl. 38)
Montavimas žr. psl. 31
Išmatavimai (žr. psl. 34)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Specialūs priedai
Montavimo raktas (58085000) nėra
pridedama
Montavimo rinkinys nėra pridedama
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 33).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 34)
 su EcoSmart®
 be EcoSmart®
Bandymo pažyma (žr. psl. 39)
18
18

 Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Hrvatski
Čišćenje (pogledaj stranicu 37) i
priložena brošura
Upotreba (pogledaj stranicu 36)
Rezervni djelovi (pogledaj
stranicu 38)
Sastavljanje pogledaj stranicu 31
Mjere (pogledaj stranicu 34)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Posebni pribor
ključ za montažu (58085000) Nije
sadržano u isporuci!
Instalaterski kit Nije sadržano u isporuci!
Da bi podesili limiter vruće vode na
jednoručnim slavinama molimo Vas da
pogledate stranicu 33. Podešavanje nije
potrebno ako koristite protočni bojler.
Opis simbola
Dijagram protoka
(pogledaj stranicu 34)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Oznaka testiranja (pogledaj
stranicu 39)
1919

 Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında
problemler söz konusu ise veya akan su miktarının
daha fazla olması isteniyorsa, perlatörün arka
tarafındaki EcoSmart® (akış sınırlayıcısı) sökülüp
çıkarılabilir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Türkçe
Temizleme (Bakınız sayfa 37) ve
birlikte verilen broşür
Kullanımı (Bakınız sayfa 36)
Yedek Parçalar (Bakınız sayfa 38)
Montajı Bakınız sayfa 31
Ölçüleri (Bakınız sayfa 34)
Asetik asit içeren silikon kullanmayın!
Özel aksesuarlar
Montaj anahtarı (58085000) Teslimat
kapsamına dahil değildir
Montaj silikonu Teslimat kapsamına dahil
değildir
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 33. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Simge açıklaması
Akış diyagramı
(Bakınız sayfa 34)
 EcoSmart® dahil
 EcoSmart® hariç
Kontrol işareti (Bakınız sayfa 39)
20
20
