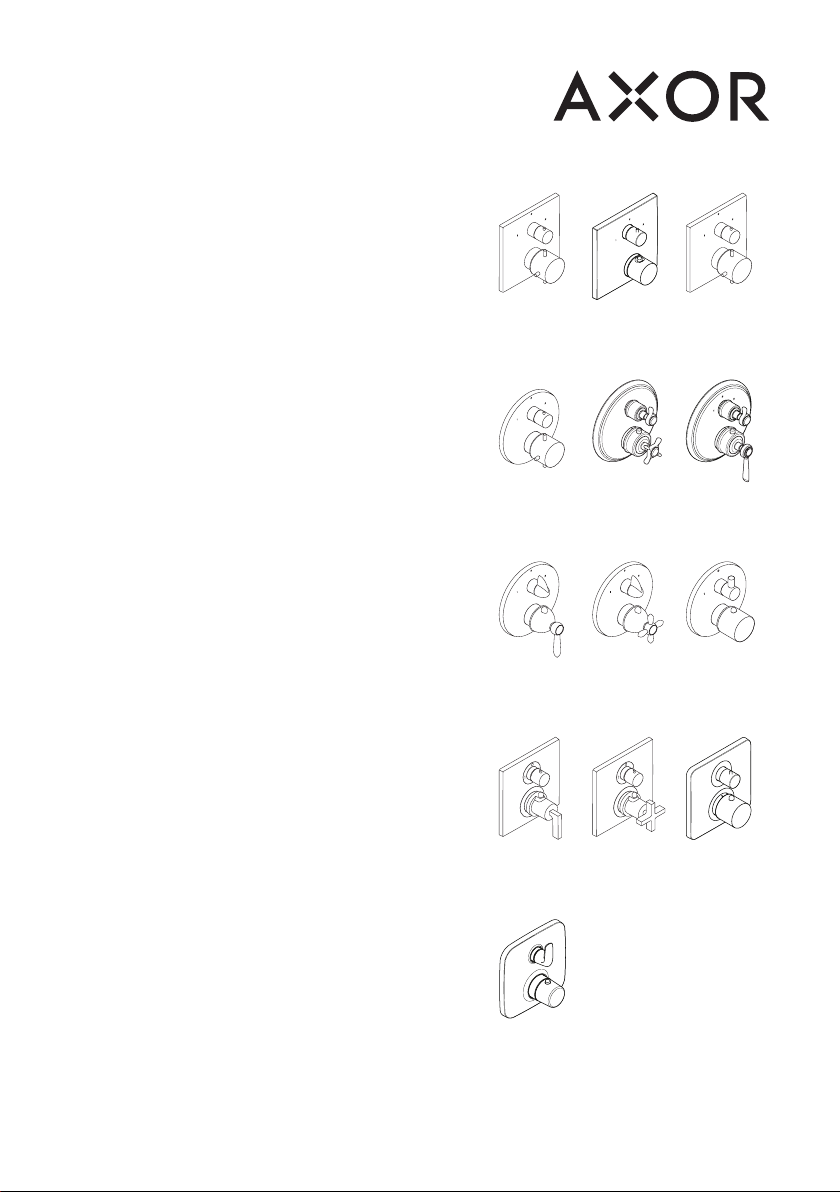

Hans Grohe AXOR Massaud Series Manual

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 04
EN ⁄ Instructions for use ⁄ assembly instructions 06
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 08
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 10
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 12
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 14
PT ⁄ Instruções para uso ⁄ Manual de Instalación 16
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 18
CS ⁄ Návod k použití ⁄ Montážní návod 20
SK ⁄ Návod na použitie ⁄ Montážny návod 22
ZH ⁄ 用户手册 ⁄ 组装说明 24
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 26
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 28
FI ⁄ Käyttöohje ⁄ Asennusohje 30
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 32
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 34
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 36
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 38
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 40
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 42
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 44
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 46
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 48
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 50
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 52
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 54
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 56
AR ⁄ ⁄59 AXOR
Bouroullec
19706000
AXOR
Starck
10720000
AXOR
Montreux
16820XXX
AXOR
Montreux
16821XXX
AXOR
Starck Organic
12716000
AXOR
Starck X
10726000
AXOR
Massaud
18750000
AXOR
Carlton
17725XXX
AXOR
Carlton
17720XXX
AXOR
Uno
38720XXX
AXOR
Citterio M
34725000
AXOR
Citterio
39720000
AXOR
Citterio
39725000

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und ⁄ oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
DE
MASSE (siehe Seite 65)
WARTUNG (siehe Seite 67)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal
jährlich). Um die Leichtgängigkeit der Regelein-
heit zu gewährleisten, sollte der Thermostat von
Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
DURCHFLUSSDIAGRAMM
(siehe Seite 66)
Freier Durchfluss bei 0,3 MPa:
 Abgang Wanne
 Abgang Brause
SAFETY FUNCTION (siehe Seite 63)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max. 42 ºC
voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLERKLÄRUNG
EINJUSTIEREN (siehe Seite 62)
Nach erfolgter Montage muss die Auslauftem-
peratur des Thermostaten überprüft werden. Eine
Korrektur ist erforderlich wenn die an der Ent-
nahmestelle gemessene Temperatur von der am
Thermostaten eingestellten Temperatur abweicht.
SERVICETEILE
(siehe Seite 69)
XXX = Farbcodierung
000 = chrom
090 = chrom⁄gold-optik
340 = Brushed Black Chrome
800 = edelstahl-optik
820 = brushed nickel
830 = polished nickel

03
REINIGUNG
siehe beiliegende Broschüre
BEDIENUNG (siehe Seite 64)
PRÜFZEICHEN (siehe Seite 66)
STÖRUNG URSACHE ABHILFE
⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen
⁄ Schmutzfangsieb der Regeleinheit
verschmutzt ⁄ Schmutzfangsiebe vor dem Thermostat und auf der Regeleinheit reinigen
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und
Schlauch reinigen
⁄ Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die Kaltwas-
serleitung gedrückt oder umgekehrt
⁄ Rückflussverhinderer verschmutzt ⁄
defekt ⁄ Rückflussverhinderer reinigen ggf. austauschen
⁄ Auslauftemperatur stimmt nicht mit der
eingestellten Temperatur überein ⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren
⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwassertemperatur erhöhen auf
42 ºC bis 65 ºC
⁄ Temperaturregelung nicht möglich ⁄ Temperaturregeleinheit verschmutzt
oder verkalkt ⁄ Temperaturregeleinheit reinigen ggf. austauschen
⁄ Bei Neuinstallation Grundkörper falsch
angeschlossen (Soll: kalt rechts, warm
links) oder 180º verdreht eingebaut
⁄ Funktionsblock um 180º verdreht
einbauen
⁄ Durchlauferhitzer schaltet bei Thermo-
statbetrieb nicht ein ⁄ Schmutzfangsiebe verschmutzt ⁄ Schmutzfangsiebe reinigen ⁄ austau- schen
⁄ Rückflussverhinderer sitzt fest ⁄ Regeleinheit austauschen
⁄ Drossel in der Handbrause nicht aus-
gebaut ⁄ Drossel aus der Handbrause entfernen
⁄ Druckknopf der Sicherheitssperre
ohne Funktion ⁄ Feder defekt
⁄ Druckknopf verkalkt
⁄ Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
⁄ Umsteller schwergängig ⁄ Kartusche defekt ⁄ Kartusche austauschen
⁄ Umsteller undicht ⁄ Schmutz oder Ablagerungen auf dem
Dichtsitz ⁄ Dichtsitz reinigen oder Umsteller aus- tauschen
MONTAGE (siehe Seite 60 )

04
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des
insuffisantes physiques, psychiques et⁄ou motoriques
d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de
drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau potable!
FR
DIMENSIONS (voir pages 65)
ENTRETIEN (voir pages 67)
Les clapets anti-retour doivent être examinés régu-
lièrement conformément à la norme EN 1717
ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une
fois par an). Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat devrait
être placé de temps en temps en position très
chaude et très froide.
DIAGRAMME DU DÉBIT
(voir pages 66)
Débit libre à 0,3 MPa:
 Sortie baignoire
 Sortie douche
SAFETY FUNCTION (voir pages 63)
Grâce à la fonction Safety, il est possible de
prérégler la température maximale par exemple
max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
RÉGLAGE (voir pages 62)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique. Un
étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère
sensiblement de celle affichée sur le thermostat.
PIÈCES DÉTACHÉES
(voir pages 69)
XXX = Couleurs
000 = chromé
090 = chromé⁄or l'optique
340 = Brushed Black Chrome
800 = aspect acier inox
820 = brushed nickel
830 = polished nickel

05
NETTOYAGE
voir la brochure ci-jointe
INSTRUCTIONS DE SERVICE (voir
pages 64)
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 66)
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Pas assez d´eau ⁄ Pression d´alimentation insuffisante ⁄ Contrôler la pression
⁄ Filtre de l´élément thermostatique
encrassé ⁄ Nettoyer les filtres devant le mitigeur thermostatique et sur la cartouche
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la dou-
chette et le flexible
⁄ Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet fermé
⁄ Clapet anti-retour encrassé ou défec-
tueux ⁄ Nettoyer le clapet anti-retour ou le changer éventuellement
⁄ La température à la sortie ne corres-
pond pas à la température de réglage ⁄ Le thermostat n´a pas été réglé ⁄ Régler le thermostat
⁄ Température d'eau chaude trop basse,
pas d´eau froide ⁄ Augmenter la température d´eau chaude entre 42ºC et 65ºC
⁄ Le réglage de la température n´est pas
possible ⁄ L´élément thermostatique est encrassé ou entartré ⁄ Nettoyer l´élément thermostatique ou le changez éventuellement
⁄ La pièce de base a une alimentation
inversée (l´eau froide doit être à droite
et l´eau chaude à gauche) ou elle est
montée à l´envers
⁄ Montez le bloc de fonction à 180º
⁄ Le chauffe-eau instantané ne s´allume
pas lors de l´utilisation du thermostat ⁄ Filtres encrassés ⁄ Nettoyez ⁄ changez les filtres
⁄ Clapet anti-retour bloque ⁄ Changer la cartouche thermostatique
⁄ Réducteur de débit non démonté ⁄ Démonter le réducteur de débit de la
douchette
⁄ Bouton à pression du verrouillage de
sécurité défectueux ⁄ Ressort défectueux
⁄ Bouton à pression entartré
⁄ Nettoyer le ressort ou bien le bouton à
pression, le changer éventuellement
⁄ Fonctionnement de l´inverseur difficile ⁄ Cartouche défectueuse ⁄ Changer la cartouche
⁄ L´inverseur n´est pas étanche ⁄ Encrassement ou dépôt sur le siège
du joint ⁄ Nettoyez le siège ou changez éven- tuellement l´inverseur
MONTAGE (voir pages 60 )

06
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and⁄or
sensoric impairments must not use this product without
proper supervision. Persons under the influence of alco-
hol or drugs are prohibited from using this product.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
Safety against backflow
The product is exclusively designed for drinking water!
EN
DIMENSIONS (see page 65)
MAINTENANCE (see page 67)
The check valves must be checked regularly
according to DIN EN 1717 in accordance with
national or regional regulations (at least once
a year). To guarantee the smooth running of the
thermostat, it is necessary from time to time to turn
the thermostat from total hot to total cold.
FLOW DIAGRAM
(see page 66)
Rate of flow by 0,3 MPa:
 Tub outlet
 Shower outlet
SAFETY FUNCTION (see page 63)
The desired maximum temperature for example
max. 42º C can be pre-set thanks to the safety
function.
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
ADJUSTMENT (see page 62)
After the installation, the output temperature of
the thermostat must be checked. A correction is
necessary if the temperature measured at the
output differs from the temperature set on the
thermostat.
SPARE PARTS
(see page 69)
XXX = Colors
000 = chrome plated
090 = chrome plated⁄gold plated
340 = Brushed Black Chrome
800 = stainless steel optic
820 = brushed nickel
830 = polished nickel

07
CLEANING
see enclosed brochure
OPERATION (see page 64)
TEST CERTIFICATE (see page 66)
FAULT CAUSE REMEDY
⁄ Insufficient water ⁄ Supply pressure inadequate ⁄ Check water pressure (If a pump has
been installed check to see if the
pump is working).
⁄ Regulator filter dirty ⁄ Clean filter in front of the mixer and on
the MTC-thermo cartridge
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower and
hose
⁄ Crossflow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
⁄ Backflow preventers dirty or leaking ⁄ Clean backflow preventers, exchange
if necessary
⁄ Spout temperature does not corre-
spond with temperature set ⁄ Thermostat has not been adjusted ⁄ Adjust thermostat
⁄ Hot water temperature too low ⁄ Increase hot water temperature to
42 ºC to 65 ºC
⁄ Temperature regulation not possible ⁄ Temperature regulator dirty or calcified ⁄ Clean temperature regulator, ex-
change if necessary
⁄ For new installations: basic body incor-
rectly connected (should be: cold
right, hot left) or installed with 180º
rotation
⁄ Install function block turned through
180º
⁄ Instantaneous heater didn't work with
thermostat ⁄ Filters are dirty ⁄ Clean the filter ⁄ exchange filter
⁄ check valve hasn't moved back ⁄ Exchange thermo cartridge
⁄ Flow limiter in handshower isn’t re-
moved ⁄ Remove flow limiter
⁄ Safety stop button not operating ⁄ Spring defective
⁄ Button calcified
⁄ Clean spring and⁄or button, exchange
if necessary
⁄ Diverter stiff ⁄ Cartridge defective ⁄ Exchange cartridge
⁄ Diverter leaking ⁄ Dirt or sedimentation on valve seat. ⁄ Clean valve seat or exchange diverter
ASSEMBLY (see page 60 )
SPECIAL INFORMATION FOR UK
(see page 73)

08
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e⁄o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua pota-
bile!
IT
INGOMBRI (vedi pagg. 65)
MANUTENZIONE (vedi pagg. 67)
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo
le normative nazionali e regionali (almeno una
volta all'anno). Per garantire la scorrevolezza
dell’elemento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passando da
tutto caldo a tutto freddo.
DIAGRAMMA FLUSSO
(vedi pagg. 66)
Portata a 0,3 MPa:
 uscita vasca
 uscita doccia
SAFETY FUNCTION (vedi pagg. 63)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º C
desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
TARATURA (vedi pagg. 62)
Effettuata l’installazione del miscelatore termosta-
tico bisogna controllare la temperatura di uscita.
La taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non
corrisponde a quella fissata sul termostato.
PARTI DI RICAMBIO
(vedi pagg. 69)
XXX = Trattamento
000 = cromato
090 = cromo⁄dorato ottica
340 = Brushed Black Chrome
800 = acciaio inox acciaio
820 = brushed nickel
830 = polished nickel

09
PULITURA
vedi il prospetto accluso
PROCEDURA (vedi pagg. 64)
SEGNO DI VERIFICA (vedi pagg. 66)
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Scarsità d'acqua ⁄ Pressione di erogazione insufficiente ⁄ Provare la pressione di erogazione
⁄ Filtro dell'unità di regolazione sporco ⁄ Pulire⁄sostituire i filtri
⁄ Guarnizione del filtro della doccia
sporca ⁄ Pulire la guarnizione del filtro tra doc- cia e flessibile
⁄ Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
⁄ Antiriflusso sporco o non ermetico ⁄ Pulire o sostituire l'antiriflusso
⁄ La temperatura di erogazione diversa
da quella impostata ⁄ Il termostatico non è stato regolato ⁄ Regolare il termostatico
⁄ Temperatura dell'acqua calda ⁄ Aumentare la temperatura acqua cal-
da tra 42 ºC e 65 ºC
⁄ Impossibile la regolazione tempe-
ratura ⁄ Elemento termostatico sporco o con depositi calcarei ⁄ Pulire o sostituire l'unità di regolazione
⁄ In caso di nuova installazione - colle-
gato male il termostatico (deve essere:
acqua fredda a destra e calda a sini-
stra) o installato ruotato di 180º
⁄ Ruotare di 180º l'unita' di regolazione
⁄ La caldaia istantanea non lavora con
il termostato in funzione ⁄ Filtri sporchi ⁄ Pulire ⁄ sostituire i filtri
⁄ Valvola antiriflusso non funziona cor-
rettamentet ⁄ Sostituire l'unità di regolazione
⁄ Il limitatore di portata non è stato
smontato dalla doccetta ⁄ Smontare il limitatore di portata dalla doccetta
⁄ Tasto antiscottatura non funzionante ⁄ Molla difettosa
⁄ Tasto con depositi calcarei
⁄ Pulire o sostituire la molla o il tasto
⁄ Deviatore duro ⁄ Cartuccia difettosa ⁄ Sostituire la cartuccia
⁄ Deviatore non ermetico ⁄ Sporco o depositi sulla sede di tenuta ⁄ pulire la sede della guarnizione o so-
stituire il deviatore
MONTAGGIO (vedi pagg. 60 )

10
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y⁄o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para agua
potable.
ES
DIMENSIONES (ver página 65)
MANTENIMIENTO (ver página 67)
Las válvulas anti-retorno tienen que ser controla-
das regularmente según la norma DIN EN 1717,
en acuerdo con las regulaciones nacionales
o regionales (una vez al año, por lo menos).
Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse
de vez en cuando del extremo frío al extremo
caliente.
DIAGRAMA DE CIRCULACIÓN
(ver página 66)
Caudal con 0,3 MPa
 Salida bañera
 Salida surtidor de ducha
SAFETY FUNCTION (ver página 63)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
PUESTA A PUNTO (ver página 62)
Después del montaje deberá comprobarse la
temperatura del agua del termostato, en la salida
del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la
salida del caño, no corresponda con la indicada
en el volante del termostato.
R E P U E S T O S
(ver página 69)
XXX = Acabados
000 = cromado
090 = cromo⁄oro óptica
340 = Brushed Black Chrome
800 = acero especial
820 = brushed nickel
830 = polished nickel

11
LIMPIAR
ver el folleto adjunto
MANEJO (ver página 64)
MARCA DE VERIFICACIÓN (ver
página 66)
PROBLEMA CAUSA SOLUCIÓN
⁄ Sale poca agua ⁄ presión insuficiente ⁄ comprobar presión
⁄ filtro del termoelemento sucio ⁄ Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en el
cartucho termostático
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo y
teleducha
⁄ Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o al
revés
⁄ válvula antirretorno sucia o pierde ⁄ limpiar ⁄ cambiar válvula
⁄ Temperatura del agua no corresponde
a lo marcado ⁄ termostato no ha sido ajustado ⁄ ajustar termostato
⁄ Temperatura del agua caliente dema-
siado baja ⁄ aumentar temperatura del agua calien- te a 42º - 65º C.
⁄ No es posible regular la temperatura ⁄ termoelemento sucio⁄lleno de cal ⁄ limpiar ⁄ cambiar termoelemento
⁄ cuerpo empotrado mal montado
(debe estar: frío = derecha) o instala-
do girado en 180º
⁄ girar embellecedor en 180º
⁄ Calentador instantáneo no se encien-
de cuando el termostato mezcla agua
caliente con agua fría
⁄ Filtros sucios ⁄ limpiar⁄cambiar filtros
⁄ válvula anti-retorno cerrada ⁄ cambiar termoelemento
⁄ no se ha quitado limitador de caudal
de la teleducha ⁄ quitar limitador de caudal
⁄ Botón de tope no funciona ⁄ muelle defecto
⁄ botón lleno de cal
⁄ Limpiar y aplicar una fina capa de gra-
sa en el muelle y el pulsador
⁄ Inversor va duro ⁄ cartucho dañado ⁄ cambiar el cartucho
⁄ Inversor pierde agua ⁄ Suciedad ⁄ Sedimentaciones en el
asiento de la llave ⁄ limpiar ⁄ cambiar inversor
MONTAJE (ver página 60 )

12
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke
en⁄of sensorische beperkingen mogen het douchesys-
teem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesys-
teem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd wor-
den op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
NL
MATEN (zie blz. 65)
ONDERHOUD (zie blz. 67)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar) Om het soepel
lopen van de regeleenheid te garanderen moet
de thermostaat van tijd tot tijd op heel koud en
heel warm worden ingesteld.
DOORSTROOMDIAGRAM
(zie blz. 66)
Vrije doorstroom bij 0,3 MPa:
 Uitlaat bad
 Uitlaat douche
SAFETY FUNCTION (zie blz. 63)
Dankzijd de Safety Function kan de gewenste
maximale temperatuur van bijv. max. 42º C van
te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
CORRECTIE (zie blz. 62)
Na montage dient de uitstroomtemperatuur van
de thermostaat gecontroleerd te worden. Een
correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de ther-
mostaat ingestelde temperatuur.
SERVICE ONDERDELEN
(zie blz. 69)
XXX = Kleuren
000 = verchroomd
090 = chroom⁄verguld-look
340 = Brushed Black Chrome
800 = RVS-look
820 = brushed nickel
830 = polished nickel

13
REINIGEN
zie bijgevoegde brochure
BEDIENING (zie blz. 64)
KEURMERK (zie blz. 66)
STORING OORZAAK OPLOSSING
⁄ Weinig water ⁄ Druk te laag ⁄ Druk controleren
⁄ Vuilzeef van thermo-element verstopt ⁄ Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Kruisstroom, warm water stroomt in ge-
sloten toestand in koud water leiding
of omgekeerd
⁄ Terugslagkleppen vervuild of defect ⁄ Terugslagkleppen reinigen dan wel
uitwisselen
⁄ Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen ⁄ Thermostaat niet ingesteld ⁄ Thermostaat instellen
⁄ Temperatuur van warm water te laag ⁄ Warmwater toevoer verhogen min.
42ºC naar 65ºC
⁄ Temperatuur niet regelbaar ⁄ Thermo-element vervuild of verkalkt ⁄ Thermo-element reinigen dan wel
uitwisselen
⁄ Bij nieuwe installaties: basisgarnituur
verkeerd aangesloten (moet zijn koud
rechts en warm links) of 180º ge-
draaid gemonteerd
⁄ Functieblok 180º draaien
⁄ Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in ⁄ Vuilzeef verstopt ⁄ Vuilvangzeef reinigen ⁄ uitwisselen
⁄ Terugslagklep zit vast ⁄ regeleenheid uitwisselen
⁄ Begrenzer van handdouche niet ver-
wijderd ⁄ Begrenzer uit handdouche verwijderen
⁄ Safety Stop knop op thermostaat-
greep functioneert niet ⁄ Veer defect
⁄ Drukknop verkalkt
⁄ Veer en⁄of drukknop reinigen dan wel
uitwisselen
⁄ Omstelling gaat zwaar ⁄ Kardoes defect ⁄ Kardoes uitwisselen
⁄ Omstelling lekt ⁄ Vuil of afzettingen op de zitting ⁄ Zittingen reinigen of omstelling uitwis-
selen
MONTAGE (zie blz. 60 )

14
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Børn som også voksne med fysiske, mentale og ⁄ eller
sensoriske begrænsninger må ikke bruge brusersyste-
met uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
DK
MÅLENE (se s. 65)
SERVICE (se s. 67)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang om
året). For at sikre optimal funktion af termostaten,
bør termostaten fra tid til anden motioneres (stilles
skiftevis helt varm og helt kold).
GENNEMSTRØMNINGSDIAGRAM
(se s. 66)
Fri gennemstrømning ved 0,3 MPa:
 Afløb kar
 Afløb bruser
SAFETY FUNCTION (se s. 63)
Takket være Safety varmtvands-begrænsningen
kan maksimaltemperaturen forudindstilles eksem-
pel max. 42º C.
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
JUSTERING (se s. 62)
Efter monteringen skal termostatens udløbstem-
peratur kontrolleres. Såfremt den målte vand-
temperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet
nødvendig.
RESERVEDELE
(se s. 69)
XXX = Overflade
000 = Krom
090 = Krom⁄guld optic
340 = Brushed Black Chrome
800 = Stainless steel optic
820 = Brushed nickel
830 = Polished nickel

15
RENGØRING
se venligst den vedlagte brochure
BRUGSANVISNING (se s. 64)
GODKENDELSE (se s. 66)
FEJL ÅRSAG HJÆLP
⁄ For lidt vand ⁄ Forsyningstrykket er ikke højt nok ⁄ Afprøv forsyningstrykket
⁄ Smudsfangsien er snavset ⁄ Rengør smudsfangsi foran termsotaten
og på termostatelementet
⁄ Sien mellem bruser og slange er
snavset ⁄ Rengør sien mellem bruser og slange
⁄ Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt ⁄ Kontraventilen er snavset eller utæt. ⁄ Rengør kontraventilen eller udskift den evt.
⁄ Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
⁄ Termostaten er ikke justeret ⁄ Juster termostatenI
⁄ For lav varmtvands-temperatur ⁄ Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
⁄ Temperaturregulering ikke mulig ⁄ Termostatelementet er snavset eller
tilkalket ⁄ Rengør termostat-elementet eller udskift det evt.
⁄ Ved ny-installation er vandtilslutningen
forbyttet (skal være koldt til højre
- varmt til venstre eller også er grund-
kroppen drejet 180º)
⁄ Vend indbygningsdelen 180º
⁄ Vandvarmeren går ikke i gang ved
aktivering af termostat ⁄ Smudsfangsien er snavset ⁄ Rengør⁄udskift smudsfangsi
⁄ Kontraventilen hænger ⁄ Udskift katuschen
⁄ Vandsparen i håndbruseren er ikke
fjernet ⁄ Afmonter vandsparen i håndbruseren
⁄ Sikkerhedsspærren er ude af funktion ⁄ Defekt fjeder
⁄ Trykknappen tilkalket
⁄ Rengør fjeder og trykknap eller udskift
delene
⁄ Omstiller går trægt ⁄ Defekt kartusche ⁄ Udskift kartusche
⁄ Omstiller utæt ⁄ Smuds eller aflejringer på tætningen ⁄ Rengør pakning eller udskift omstiller
MONTERING (se s. 60 )

16
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, mentais
e⁄ou sensoriais não podem utilizar o sistema de duche
sem monitorização. Pessoas que estejam sob a influên-
cia de álcool ou drogas não podem utilizar o sistema
de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
PT
MEDIDAS (ver página 65)
MANUTENÇÃO (ver página 67)
As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a DIN EN 1717
segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano). Para garantir um
funcionamento suave do elemento termostático é
necessário de vez em quando rodar totalmente
o manípulo da termostática da posição quente
para a fria.
FLUXOGRAMA
(ver página 66)
Caudal a 0,3 MPa:
 Saída da banheira
 Saída do chuveiro
SAFETY FUNCTION (ver página 63)
Graças à função de segurança pode-se regular
a temperatura máxima por exemplo max. 42ºC.
Não utilizar silicone que contenha ácido
acético!
DESCRIÇÃO DO SÍMBOLO
AFINAÇÃO (ver página 62)
É necessária correcção se a temperatura medida
no ponto de saída diferir da temperatura marca-
da na escala.
PEÇAS DE SUBSTITUIÇÃO
(ver página 69)
XXX = Acabamentos
000 = cromado
090 = cromado⁄ouro ótica
340 = Brushed Black Chrome
800 = aço imaculado ótica
820 = brushed nickel
830 = polished nickel

17
LIMPEZA
consultar a seguinte brochura
FUNCIONAMENTO (ver página 64)
MARCA DE CONTROLO (ver página
66)
FALHA CAUSA SOLUÇÃO
⁄ Água insuficiente ⁄ Pressão não adequada ⁄ Verificar a pressão da água
⁄ Filtro do regulador sujo ⁄ Limpar o filtro nas ligações de água e
no cartucho termostático
⁄ Filtro do vedante do chuveiro sujo ⁄ Limpar o filtro entre o chuveiro e o tubo
flexível
⁄ Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água fria,
ou vice-versa, quando a misturadora
está fechada.
⁄ Válvula anti-retorno suja ou com fugas ⁄ Limpar a válvula antiretorno, substitua
se necessário
⁄ A temperatura da água não corres-
ponde à temperatura seleccionada ⁄ A misturadora termos tática não foi ajustada ⁄ Ajustar a misturadora termostática
⁄ Temperatura da água quente muito
baixa ⁄ Aumentar a temperatura da água quente para 42º C a 65º C.
⁄ Não é possível regular a temperatura ⁄ Regulador da temperatura sujo ou
calcificado ⁄ Limpar o regulador de temperatura, substitua se necessário
⁄ Para novas instalações: Corpo insta-
lado incorrectamente (deve ser: fria
direita, quente esquerda) ou instalado
com uma rotação de 180º
⁄ Instalar o corpo virado 180º
⁄ Esquentador não funciona com a
termostática ⁄ Filtro sujo ⁄ Limpar ⁄ trocar o filtro
⁄ Válvula anti-retorno está presa ⁄ Limpar regulador da temperatura
⁄ O limitador de caudal não foi retirado ⁄ Retirar o limitador de caudal
⁄ Botão de segurança não funciona ⁄ Mola defeituosa
⁄ Botão calcificado
⁄ Limpar a mola e⁄ou o botão, substitua
se necessário
⁄ Inversor perro ⁄ Cartucho defeituoso ⁄ Substituir o cartucho
⁄ Inversor a pingar ⁄ Sujidade ou depósitos no assento da
válvula ⁄ Limpar o assento da válvula ou substi- tuir o inversor
MONTAGEM (ver página 60 )

18
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i⁄lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod ką-
tem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
DANE TECHNICZNE
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Zabezpieczony przed przepływem zwrotnym
Produkt przeznaczony wyłącznie do wody pitnej!
PL
WYMIARY (patrz strona 65)
KONSERWACJA (patrz strona 67)
Zgodnie z normą DIN EN 1717, krajowymi i
miejscowymi przepisami, działanie zabezpie-
czeń przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku). Aby
zachować łatwość obsługi termostatu, od czasu
do czasu należy go przekręcić na całkiem zimną
i na całkiem ciepłą wodę.
SCHEMAT PRZEPŁYWU
(patrz strona 66)
Swobodny przepływ przy 0,3 MPa:
 Odpływ wanny
 Odpływ prysznica
SAFETY FUNCTION (patrz strona 63)
Dzięki funkcji zabezpieczającej można prze-
stawić żądaną maksymalną temperaturę np. na
maks. 42ºC.
Nie stosować silikonów zawierających kwas
octowy!
OPIS SYMBOLU
REGULACJA (patrz strona 62)
Po ukończeniu montażu należy sprawdzić tem-
peraturę ciepłej wody na wylocie z termostatu.
Korekta będzie konieczna wtedy, gdy zmierzona
temperatura na wylocie różni się od temperatury
nastawionej na termostacie.
CZĘŚCI SERWISOWE
(patrz strona 69)
XXX = Kody kolorów
000 = chrom
090 = chrom⁄złoty szlachetna
340 = Brushed Black Chrome
800 = stal szlachetna
820 = nikiel szorowany
830 = nikiel polerowany

19
CZYSZCZENIE
patrz dołączona broszura
OBSŁUGA (patrz strona 64)
ZNAK JAKOŚCI (patrz strona 66)
USTERKA PRZYCZYNA POMOC
⁄ Mała ilość wody ⁄ Zbyt niskie ciśnienie zasilające ⁄ Sprawdzić ciśnienie w instalacji
⁄ Zabrudzone sitko przy wkładzie ter-
mostatycznym ⁄ Wyczyścić sitka przed termostatem i we wkładzie termostatycznym
⁄ Zabrudzona uszczelka z sitkiem w
prysznicu ⁄ Oczyścić uszczelkę z sitkiem pomię- dzy prysznicem a wężem
⁄ Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
⁄ Zabrudzone ⁄ uszkodzone zabezpie-
czenie przed przepływem zwrotnym ⁄ Wyczyścić wzgl. wymienić zabezpie- czenie przed przepływem zwrotnym
⁄ Temperatura wody nie zgadza się z
ustawioną wartością ⁄ Termostat nie został wyregulowany ⁄ Przeprowadzić regulację termostatu
⁄ Za niska temperatura ciepłej wody ⁄ Podwyższyć temperaturę wody ciepłej
na 42ºC do 65ºC
⁄ Brak możliwości regulacji temperatury ⁄ Zabrudzony lub zakamieniony ter-
mostat ⁄ Wyczyścić lub wymienić termostat
⁄ Przy nowej instalacji niewłaściwie
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręceniem
o 180º.
⁄ Blok funkcyjny obrócić o 180º
⁄ Po otwarciu armatury nie załącza się
podgrzewacz przepływowy ⁄ Zabrudzone sitka ⁄ Oczyścić⁄ wymienić sitka
⁄ Zablokowane zabezpieczenie przed
przepływem zwrotnym ⁄ Wymienić wkład termostatyczny
⁄ Dławik przepływu nie został usunięty z
prysznica ręcznego ⁄ Usunąć dławik z prysznica ręcznego
⁄ Złe funkcjonowanie przycisku zabez-
pieczającego ⁄ Uszkodzona sprężynka
⁄ przycisk zakamieniony
⁄ Wyczyścić wzgl. wymienić sprężynkę
lub przycisk i lekko nasmarować
⁄ Przełącznik pracuje z wysiłkiem ⁄ Uszkodzony wkład ⁄ Wymiana wkładu
⁄ Nieszczelny przełącznik ⁄ Brud lub osady na gnieździe uszczel-
niającym ⁄ Wyczyścić miejsce uszczelnienia lub wymienić przełącznik
MONTAŻ (patrz strona 60 )

20
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a ⁄ nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji stude-
né a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
TECHNICKÉ ÚDAJE
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
CS
ROZMÌRY (viz strana 65)
ÚDRŽBA (viz strana 67)
U zpětných ventilů se musí podle DIN EN 1717 v
souladu s národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou ročně).
Aby byl zajištěn lehký chod regulační jednotky,
měl by se termostat čas od času nastavit na úplně
horkou a úplně studenou vodu.
DIAGRAM PRŮTOKU
(viz strana 66)
Volný průtok při 0,3 MPa
 Odtok vany
 Odtok sprchy
SAFETY FUNCTION (viz strana 63)
Díky Safety Function je možné předem nastavit
nejvyšší požadovanou teplotu, např. max. 42ºC.
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
NASTAVENÍ (viz strana 62)
Po ukončení montáže se musí zkontrolovat teplo-
ta vody vytékající z termostatu. Pokud se teplota
změřená v místě odběru liší od teploty nastavené
na termostatu, je nutné provést korekci.
SERVISNÍ DÍLY
(viz strana 69)
XXX = Kód povrchové úpravy
000 = chrom
090 = chrom⁄zlato ocel
340 = Brushed Black Chrome
800 = nerezová ocel
820 = brushed nickel
830 = polished nickel
