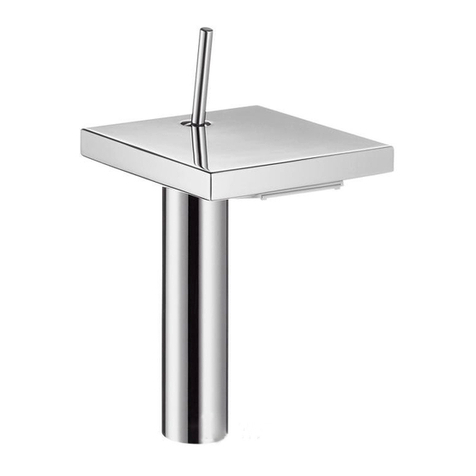

Hans Grohe AXOR Starck X 10070001 Instruction Manual

INSTALLATION
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
AXOR Starck X
10070001
AXOR Starck X
10071001
10080001
AXOR Starck X
10205001

ENGLISH FRANAIS
2
TECHNICAL INFORMATION
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
lavatory 1.2 GPM (4.5 L/min)
bidet 2.2 GPM (8.3 L/min)
Hole size in mounting surface 1⅜" (35 mm)
Max. depth of mounting surface 1⅜" (35 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
INSTALLATION CONSIDERATIONS
⁄ For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
⁄ Please read over these instructions thoroughly before
beginning installation. Make sure that you have all
tools and supplies needed to complete the installation.
⁄ 10205001 only: The discharge water temperature
from a bidet fitting shall be limited to a maximum tem-
perature of 110ºF (43ºC) by a water temperature limit-
ing device conforming to ASSE 1070.
⁄ Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a safe
place. The receipt is required should it be necessary
to request warranty parts.
DONNÉES TECHNIQUES
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
lavatory 1.2 GPM (4.5 L/min)
bidet 2.2 GPM (8.3 L/min)
Dimension du trou dans 1⅜" (35 mm)
la surface de montage
Profondeur maximale de 1⅜" (35 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À PRENDRE EN CONSIDÉRATION POUR
L’INSTALLATION
⁄ Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profes-
sionnel licencié.
⁄ Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
⁄ 10205001 seulement: La température de sortie maxi-
male du robinet de bidet ne doit pas excéder 110°F
(43°C). Ce produit doit être utilisé avec un dispositif
de limitation de température pour l'eau chaude ap-
prouvé et conforme à la norme ASSE 1070.
⁄ Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour
ce produit dans un endroit sûr. Le reçu est requis si
vous commandez des pièces sous garantie.

ESPAÑOL
3
DATOS TECNICOS
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo
lavabo 1.2 GPM (4.5 L/min)
bidé 2.2 GPM (8.3 L/min)
Tamaño del orificio en la superficie 1⅜" (35 mm)
de montaje
Profundidad máxima de la superficie 1⅜" (35 mm)
de montaje
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
CONSIDERACIONES PARA LA
INSTALACIÓN
⁄ Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.
⁄ Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar
la instalación.
⁄ 10205001 solamente: La máxima temperatura de
salida del grifo bidé no debe exceder 110°F. Este
producto debe ser utilizado con un dispositivo de limi-
tación de temperatura para agua caliente aprobado
y cumpla la norma ASSE 1070.
⁄ Mantenga este folleto y el recibo (u otro compro-
bante del lugar y fecha de compra) de este producto
en lugar seguro. El recibo se requiere en caso de ser
necesario solicitar piezas bajo garantía.
TOOLS REQUIRED / OUTILES UTILES /
HERRAMIENTAS ÚTILES
2¾"
(70 mm)
16 mm
9 mm

4
AXOR Starck X
10070001
AXOR Starck X
10071001
AXOR Starck X
10205001 88509000
AXOR Starck X
10080001
5⅞"
6¾"
6⅝"
max 1⅜"
1¾"
3"
1¼"
4⅜"
16½"
⅜"
1¼"
O.D.
2¼"
3½"4⅝"
1¼"

ENGLISH FRANAIS ESPAÑOL
5
Install the drain pull rod
(10205001, 10070001 only).
Place the faucet, escutcheon,
and sealing ring on the mounting
surface.
Install the fiber washer, friction
washer, and mounting nut.
Installez la tige d’entraînement
(10205001, 10070001
seulement).
Placez le robinet, la rosette, et
l’anneau d’étanchéité sur la
surface de montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Instale el tirador (10205001,
10070001 sólamente).
Coloque el grifo y el aro de
sellado sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
INSTALLATION / INSTALLATION / INSTALACIÓN
Tighten the mounting nut by hand.
Tighten the tensioning screws.
Serrez l’écrou de montage à la
main.
Serrez les vis de pression à l’aide
d’un tournevis.
Apriete la tuerca de montaje con
la mano.
Apriete los tornillos tensores con
un destornillador.
1 2
1
4
2
3

ENGLISH FRANAIS ESPAÑOL
6
Connect the hoses to the stops.
 Do not allow the supply
hoses to twist.
 Twisted supply hoses may
become loosened from
the faucet, which may
cause water damage.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide aux
butées d’arrêt.
 Utilisez deux clés, tel
qu’illustré.
 Assurez-vous que les
tuyaux ne s’entortillent
pas.
Conecte las mangueras de
suministro de agua caliente y fría
a los topes.
 Use las dos llaves fijas
como se ilustra.
 No permita las
mangueras se retuerzan.
Remove the aerator. Retirez l’aérateur. Retire el aireador.
9 mm
16 mm
2 mm
3 4

ENGLISH FRANAIS ESPAÑOL
7
Flush the faucet for at least two
minutes.
Rincez le robinet pendant au
moins 2 minutes.
Lave el grifo durante al menos 2
minutos.
Install the aerator. Installez l’aérateur. Instale el aireador.
5 6
2 mm
1.5 ft-lb
2 Nm
< 2 min

8
INSTALLATION / INSTALLATION / INSTALACIÓN
Petroleum-based plumbers putty can
damage the surface of some sinks.
Please consult the manufacturer of the
sink regarding compatible sealants.
Les mastics de plomberie à base
de pétrole peuvent endommager la
surface de certains lavabos. Veuillez
consulter le fabricant du lavabo pour
connaître les scellants compatibles.
Masilla de petróleo-basó puede
dañar la superficie de algún bañeras.
Consulte por favor al fabricante del
bañera con respecto a selladores
aceptables.
1 2
3 4 5
shorter
plus court
más corto
longer
plus long
más largo
67

9
CHANGE THE SPRAY FORMER (LAVATORY ONLY) / CHANGEZ LE DIFFUSEUR
(LAVABO SEULEMENT) / CAMBIE EL DIFUSOR (LAVABO SÓLO)
1 2
3 4
2 mm
1.5 ft-lb
2 Nm
92881000
2 mm

10
REPLACEMENT PARTS / PIÈCES DÉTACHÉES / REPUESTOS
AXOR Starck X
10070001
10071001
10800001
10205001
97158000
10070/10205 only /
seulement / sólamente
88509000
10070/10205 only /
seulement / sólamente
96324000
not included
pas d'inclus
no incluidos
97461000
98052000
36x3
10092000
97464000
96339000
13961000
95169000
21.95x1.78
97463000
10205000 only /
seulement / sólamente
92881000
93016000
40x2.5
98147000
26x2
96321001 17"
96316001 35"
98155000
34x4
95289000

11
USER INSTRUCTIONS / INSTRUCTIONS DE SERVICE / MANEJO
CLEANING / NETTOYAGE / LIMPIEZA
2 mm
2 mm
1.5 ft-lb
2 Nm
off
fermé
cerrar
on
ouvert
abierto
hot
chaud
caliente
cold
froid
frío

12
CONSEIL DE NETTOYAGE POUR LES PRODUITS HANSGROHE
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de
matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d’éviter d’endommager
le produit, il est nécessaire d’en prendre soin.
POUR DE MEILLEURS RÉSULTATS :
⁄ Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est
nécessaire.
⁄ Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
⁄ N’UTILISEZ PAS ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
• Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide acétique.
• Les poudres de nettoyage, les tampons ou les brosses abrasives.
• Les nettoyeurs à vapeur.
• Les produits de nettoyage « sans rinçage ».
⁄ NE MÉLANGEZ PAS les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
⁄ NE PULVÉRISEZ PAS les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les
fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon
ou une éponge douce.
⁄ Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
CLEANING RECOMMENDATION FOR HANSGROHE PRODUCTS
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of the
market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.
FOR BEST RESULTS:
⁄ Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
⁄ Select a cleaning agent specifically intended for the type of product.
⁄ DO NOT use these types of cleaners as they will cause damage to your Hansgrohe product:
• Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
• Abrasive cleaning powders, pads, or brushes.
• Steam cleaners.
• “No rinse” cleaning agents.
⁄ ALWAYS follow the instructions provided by the manufacturer of the cleaning agent.
⁄ DO NOT mix cleaning agents, unless directed by the manufacturer.
⁄ DO NOT spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
⁄ ALWAYS rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
IMPORTANT
⁄ Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
⁄ Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from the
Hansgrohe product.
⁄ Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage the
product.
⁄ DAMAGE TO THE PRODUCT CAUSED BY IMPROPER CARE OR THE USE OF IMPROPER CLEANING AGENTS IS
NOT COVERED BY THE WARRANTY.
⁄ IF A COMPONENT OF THE PRODUCT IS DAMAGED, REPLACE IT, AS THERE IS RISK OF INJURY.

13
RECOMENDACIÓN DE LIMPIEZA PARA LOS PRODUCTOS DE HANSGROHE
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer
las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que tener en cuenta
ciertos aspectos tanto en el uso como en su limpieza.
PARA OBTENER MEJORES RESULTADOS:
⁄ Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
⁄ Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
⁄ NO USE estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
• Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
• Polvos, paños o cepillos de limpieza abrasivos.
• Limpiadores a vapor
• Agentes de limpieza “sin enjuague”.
⁄ SIEMPRE siga las instrucciones provistas por el fabricante del agente de limpieza.
⁄ NO MEZCLE los agentes de limpieza, a menos que esté indicado por el fabricante.
⁄ No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espacios y causar
daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
⁄ SIEMPRE enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de la
limpieza.
IMPORTANTE
⁄ Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes, lociones de
afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua limpia después de cada
uso.
⁄ Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios. Enjuague
inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
⁄ Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En un armario
de lavabo. De lo contrario, los vapores generados pueden danar los productos.
⁄ LOS DAÑOS QUE RESULTEN DE UN CUIDADO INADECUADO O USO DE AGENTES DE LIMPIEZA INADECUADOS
NO ESTÁN CUBIERTOS POR LA GARANTÍA.
⁄ SI SE DAÑA UN COMPONENTE DEL PRODUCTO, REEMPLÁCELO, YA QUE EXISTE RIESGO DE LESIÓN.
IMPORTANT
⁄ Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux,
parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l’eau propre après
chaque utilisation.
⁄ Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de
tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
⁄ De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous
lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
⁄ LES DOMMAGES AU PRODUIT CAUSÉS PAR UN MAUVAIS ENTRETIEN OU PAR L’UTILISATION DE PRODUITS DE
NETTOYAGE INADÉQUATS NE SONT PAS COUVERTS PAR LA GARANTIE.
⁄ SI UN COMPOSANT DU PRODUIT EST ENDOMMAGÉ, REMPLACEZ-LE, CAR IL EXISTE UN RISQUE DE BLESSURE.

14

15
This warranty is limited to products manufactured by Hansgrohe, Inc.
that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser only. This warranty
is non-transferable. Hansgrohe, Inc. neither assumes nor authorizes any
person to create for it any other obligation or liability in connection with
this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use primarily for
personal, family or household purposes, this limited warranty starts on the
date of purchase and extends for as long as you own the product and
the home in which the product is originally installed. If you purchased the
product for use primarily for any other purpose, including, without limitation,
a commercial purpose, this limited warranty starts on the date of purchase
and extends (i) for 1 year, with respect to hansgrohe brand products and
commercial products, and (ii) for 5 years, with respect to AXOR products.
The Rubbed Bronze finish is subject to a 3-year limited warranty starting
on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your manufactured product. Hansgrohe,
Inc. warrants this product against defects in material or workmanship
as follows:
Hansgrohe, Inc. will replace at no charge for parts only
or, at its option, replace any product or part of the product
that proves defective because of improper workmanship
and/or material, under normal installation, use, service
and maintenance. If Hansgrohe, Inc. is unable to provide
a replacement and repair is not practical or cannot be
made in timely fashion, Hansgrohe, Inc. may elect to
refund the purchase price in exchange for the return of
the product. REPAIR OR REPLACEMENT (OR, IN LIMITED
CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE)
AS PROVIDED UNDER THIS LIMITED WARRANTY IS THE
EXCLUSIVE REMEDY OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting from defects in
material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear
and tear, improper installation, improper maintenance, misuse,
abuse, negligence, accident or alteration; (2) the use of abrasive
or caustic cleaning agents or “no-rinse” cleaning products, or the
use of the product in any manner contrary to the product instructions;
or (3) conditions in the home such as excessive water pressure or
corrosion.
C. Labor and other expenses for disconnection, deinstallation, or
return of the product for warranty service (including but not limited
to proper packaging and shipping costs), or for installation or
reinstallation of the product.
D. Accessories, connected materials and products, or related products
not manufactured by Hansgrohe, Inc.
E. Any hansgrohe or AXOR product sold for display purposes.
F. Custom products are non-returnable and cannot be cancelled
upon receipt of order confirmation sent from Hansgrohe, Inc.
HANSGROHE, INC. SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS
LIMITED WARRANTY.
Some provinces and some states do not allow the
exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply
to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of
purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and
carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement product
or part will be returned to you postage prepaid. REVISED MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your product
for any damage or visible defect. Prior to installing, always
carefully study the enclosed instructions on the proper installation and the
care and maintenance of this product. If you have questions at any time
about the use, installation or performance of your product, or the Limited
Warranty, please write us or call us toll-free at 800-334-0455.
LIMITED CONSUMER WARRANTY

AXOR ⁄ Hansgrohe, Inc.
1490 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Tel. [phone]
Fax [phone]
axor-design.com
US - Installation Instructions • Part No. 90574007 • Revised 01/2019
