Hans Grohe Raindance S 100 AIR 3-Jet User manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR   /   30
Croma C 100 Multi
Unica´Classic
27768000 / 27769000
Raindance C 100 AIR 3jet
Unica´Classic
27841XXX / 27843XXX
Unica´Classic
27617XXX

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befes-
tigungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des Produk-
tes geeignet ist und keine Schwachstellen aufweist.
Die beigelegten Schrauben und Dübel sind nur für
Beton geeignet. Bei anderen Wandaufbauten sind die
Herstellerangaben der Dübelhersteller zu beachten.
• Der beigepackte Filtereinsatz muss eingebaut werden,
um Schmutzeinspülungen aus dem Leitungsnetz zu
vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an
Funktionsteilen der Brause führen, für hieraus ergeben-
de Schäden haftet Hansgrohe nicht.
Deutsch

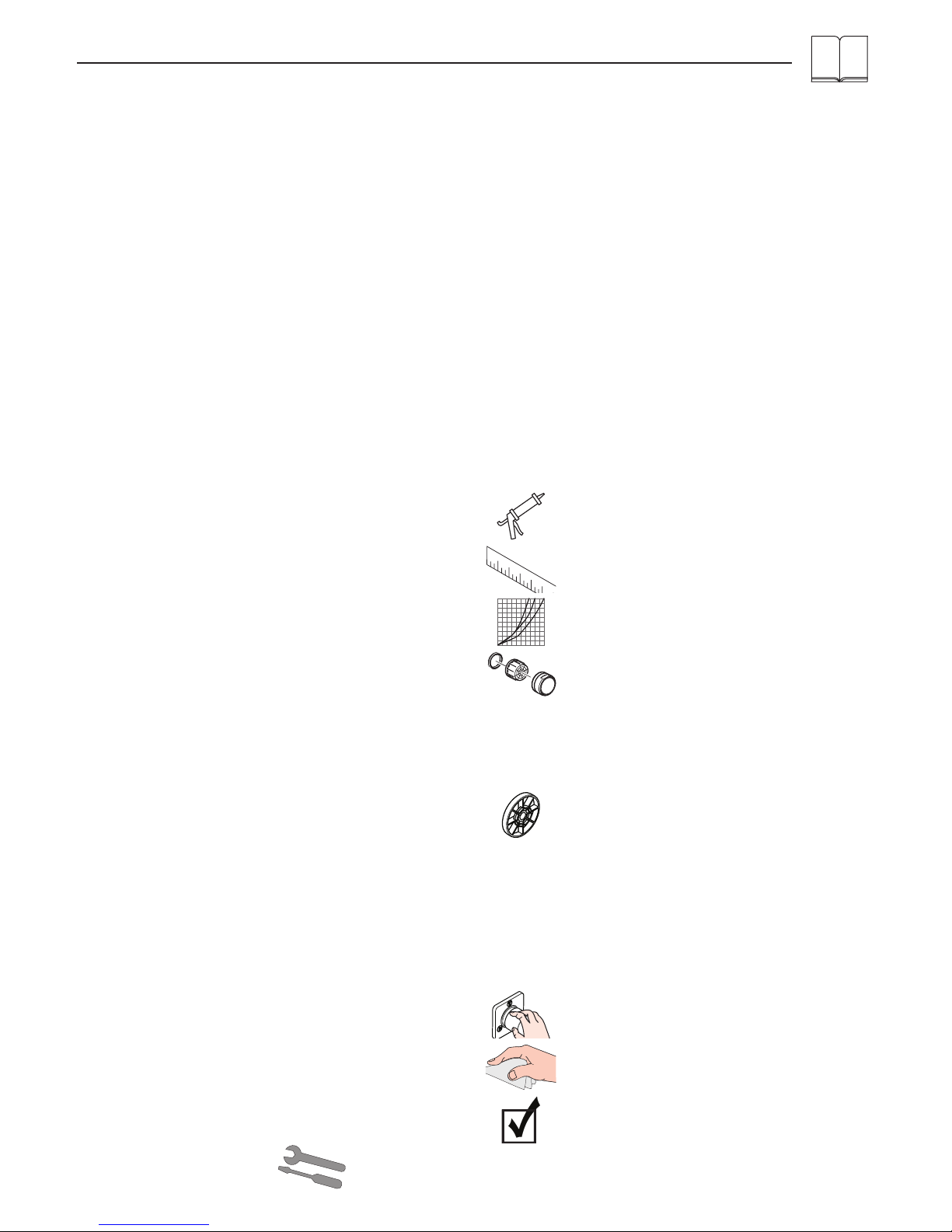

Reinigung (siehe Seite 38) und
beiliegende Broschüre
Bedienung (siehe Seite 37)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Fliesenausgleichsscheibe chrom
#98992000
Fliesenausgleichsscheibe brushed nickel
#98992820
Serviceteile (siehe Seite 36)
XXX = Farbcodierung
000 = chrom
090 = chrom/gold-optik
820 = brushed nickel
Montage siehe Seite 31
Maße (siehe Seite 33)
Kein essigsäurehaltiges Silikon verwenden!
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Durchflussdiagramm
(siehe Seite 35)
Prüfzeichen (siehe Seite 40)
Symbolerklärung

3
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l'installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• L’ élément-filtre, pièce jointe, doit être installé pour
éviter l’ infiltration d’ impuretés venant du réseau.
Ceux-ci pourraient influencer le fonctionnement de ce
produit et même endommager des pieces mobiles.
Des réclamations à la suite de l’usage de la pomme
de douche sans joint-tamis de hansgrohe ne peuvent
pas faire partie de notre garantie.
Français
Nettoyage (voir pages 38) et bro-
chure ci-jointe
Instructions de service (voir
pages 37)
Accessoires en option (ne fait pas
partie de la fourniture)
cale de compensation chromé #98992000
cale de compensation brushed nickel
#98992820
Pièces détachées (voir pages 36)
XXX = Couleurs
000 = chromé
090 = chromé/or l'optique
820 = brushed nickel
Montage voir pages 31
Dimensions (voir pages 33)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Diagramme du débit
(voir pages 35)
Classification acoustique et
débit (voir pages 40)
Description du symbole

4
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The product may not be used as a holding handle. A
separate handle must be installed.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels are
only suitable for concrete. For another wall construc-
tions the manufacturer's indications of the dowel
manufacturer have to be taken into account.
• The filter insert must be use to protect the shower
against incoming dirt by pipework. Incoming dirt leads
to defects or/and can damage parts of the shower;
such caused faults voids all liability and guarantee
claims.
English
Cleaning (see page 38) and en-
closed brochure
Operation (see page 37)
Special accessories (order as an
extra)
tile-matching-disk chrome plated
#98992000
tile-matching-disk brushed nickel
#98992820
Spare parts (see page 36)
XXX = Colors
000 = chrome plated
090 = chrome plated/gold plated
820 = brushed nickel
Assembly see page 31
Dimensions (see page 33)
Do not use silicone containing acetic acid!
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Flow diagram
(see page 35)
Test certificate (see page 40)
Symbol description

5
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere montata separatamente.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• Il filtro supplementare deve essere utilizzato per
proteggere la doccia dai depositi di calcare. Tali im-
purita possono infatti causare difetti e/o danneggiare
parti della doccia; in questo caso la Hansgrohe non
risponde dei danni.
Italiano
Pulitura (vedi pagg. 38) e brochure
allegata
Procedura (vedi pagg. 37)
Accessori speciali (non contenuto
nel volume di fornitura)
distanziali da piastrella cromato
#98992000
distanziali da piastrella brushed nickel
#98992820
Parti di ricambio (vedi pagg. 36)
XXX = Trattamento
000 = cromato
090 = cromo/dorato ottica
820 = brushed nickel
Montaggio vedi pagg. 31
Ingombri (vedi pagg. 33)
Non utilizzare silicone contenente acido
acetico!
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Diagramma flusso
(vedi pagg. 35)
Segno di verifica (vedi pagg. 40)

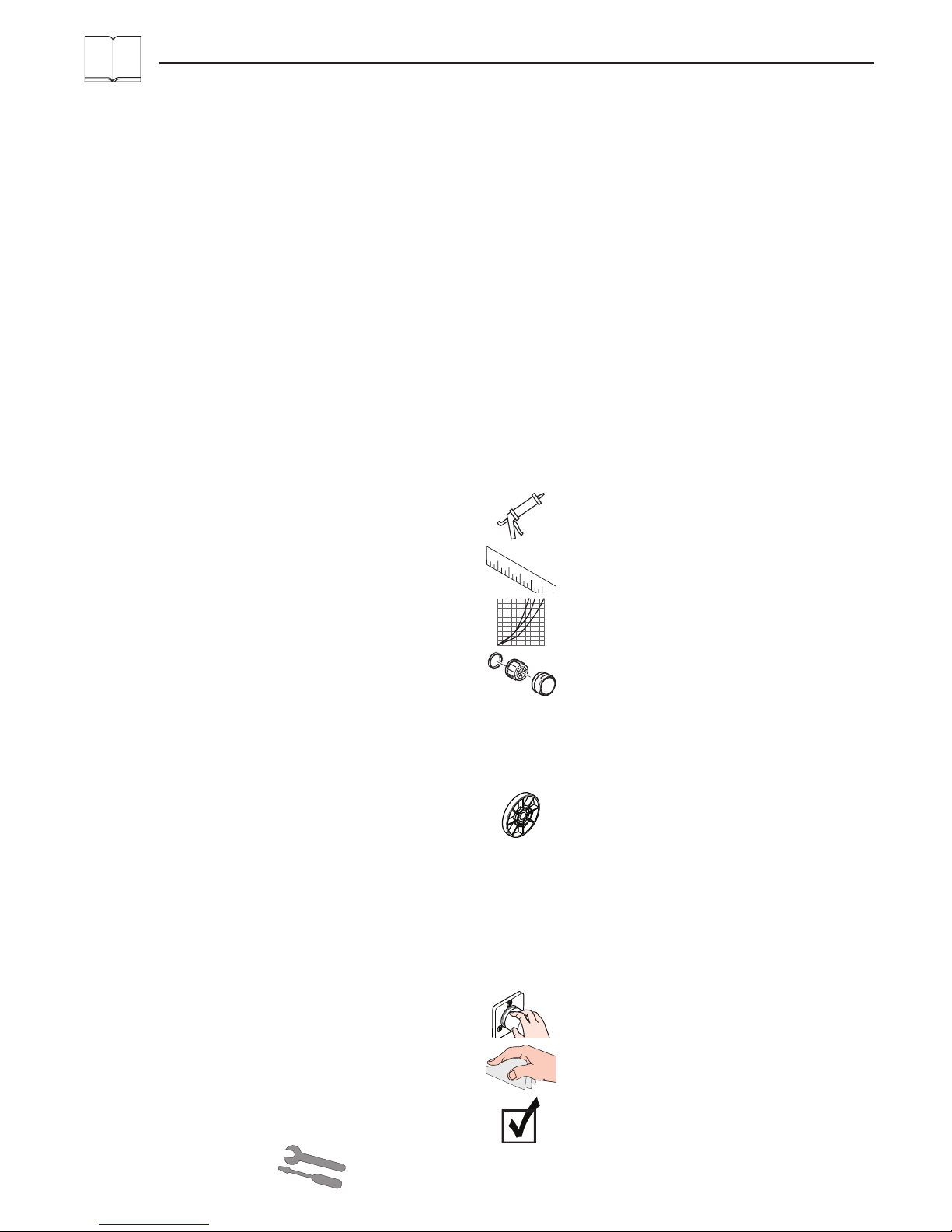

Descrizione simbolo

6
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son sólo
apropiados para hormigón. En el caso de otras estruc-
turas murales se deberán considerar las indicaciones
del fabricante de tacos.
• La inserción del filtro debe usarse para proteger la du-
cha de la suciedad proveniente de las tuberias. Debe
colocarse entre el flexo y la ducha mural. Infiltracio-
nes de suciedad deterioran el funcionamiento de la
ducha mural y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de
Hansgrohe.
Español
Limpiar (ver página 38) y folleto
anexo
Manejo (ver página 37)
Opcional (no incluido en el sumi-
nistro)
Pieza desuplemento cromado #98992000
Pieza desuplemento brushed nickel
#98992820
Repuestos (ver página 36)
XXX = Acabados
000 = cromado
090 = cromo/oro óptica
820 = brushed nickel
Montaje ver página 31
Dimensiones (ver página 33)
No utilizar silicona que contiene ácido
acético!
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Diagrama de circulación
(ver página 35)
Marca de verificación (ver pági-
na 40)
Descripción de símbolos

7
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Bij de montage van het produkt door een vakkundige
installateur moet men erop letten dat het bevestigings-
oppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is
voor montage van produkten en zeker geen zwakke
plekken bevat. De bijgevoegde schroeven en duvels
zijn alleen geschikt voor beton. Bei andere wand-
soorten dient u te letten op de voorschriften van de
fabrikant van de schroeven en duvels.
• De bijgeleverde filter moet ingebouwd worden om uit
de leidingen tegen te houden. Vuil uit de leidingen kan
de werking van de hoofddouche negatief beïnvloe-
den en/of de hoofddouche beschadigen. Voor deze
schade is Hansgrohe niet verantwoordelijk.
Nederlands
Reinigen (zie blz. 38) en bijgevoeg-
de brochure
Bediening (zie blz. 37)
Toebehoren (behoort niet tot het
leveringspakket)
opvulschijf verchroomd #98992000
opvulschijf brushed nickel #98992820
Service onderdelen (zie blz. 36)
XXX = Kleuren
000 = verchroomd
090 = chroom/verguld-look
820 = brushed nickel
Montage zie blz. 31
Maten (zie blz. 33)
Gebruik geen zuurhoudende silicone!
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Doorstroomdiagram
(zie blz. 35)
Keurmerk (zie blz. 40)
Symboolbeschrijving

8
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ved montering er det vigtigt at sikre sig, at hele befæ-
stigelsesfladen er plan (ingen ujævne fuger eller fliser),
samt at væggen er egnet til montering af produktet og
specielt, at væggen ikke har nogen svage punkter. De
medfølgende skruer og dübler er kun egnet til beton.
Ved anden vægopbygning bør producenten af dübler
kontaktes for nærmere information.
• Den vedlagte filterindsats skal monteres for at forhin-
dre at der kommer smuds i bruseren fra rørsystemet.
Indskyllet snavs kan have indflydelse på bruserens
funktion og/eller føre til beskadigelser på bruserens
funktionsdele.
Dansk
Rengøring (se s. 38) og vedlagt
brochure
Brugsanvisning (se s. 37)
Specialtilbehør (ikke med i leve-
ringsomfang)
Afstandsskive Krom #98992000
Afstandsskive Brushed nickel #98992820
Reservedele (se s. 36)
XXX = Overflade
000 = Krom
090 = Krom/guld optic
820 = Brushed nickel
Montering se s. 31
Målene (se s. 33)
Der må ikke benyttes eddikesyreholdig
silikone!
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Gennemstrømningsdiagram
(se s. 35)
Godkendelse (se s. 40)
Symbolbeskrivelse

9
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Durante a montagem do produto por técnicos quali-
ficados, deve ter-se em atenção que a superfície de
fixação seja plana em toda a área da fixação (sem
juntas sobrepostas/salientes ou ladrilhos desloca-
dos), que o dispositivo de montagem na parede seja
adequado para uma montagem na parede e que este
não apresente nenhuns pontos fracos. Os parafusos
e buchas incluídos no volume de fornecimento são
apenas adequados para betão. Para outros métodos
de montagem na parede devem ser respeitadas as
indicações do fabricante das buchas.
• O filtro de inserção deve ser utilizado para proteger
o chuveiro de areias e resíduos provenientes da
tubagem. Resíduos e areias podem danificar compo-
nentes, ou provocar mau funcionamento do chuveiro;
as avarias assim provocadas anulam a nossa respons
abilidade e anulam a nossa garantia.
Português
Limpeza (ver página 38) e brochu-
ra em anexo
Funcionamento (ver página 37)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Arruela espaçadora cromado #98992000
Arruela espaçadora brushed nickel
#98992820
Peças de substituição (ver página
36)
XXX = Acabamentos
000 = cromado
090 = cromado/ouro ótica
820 = brushed nickel
Montagem ver página 31
Medidas (ver página 33)
Não utilizar silicone que contenha ácido
acético!
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Fluxograma
(ver página 35)
Marca de controlo (ver página
40)
Descrição do símbolo

10
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Montaż produktu musi być wykonany przez wykwali-
fikowanego fachowca. Powierzchnia w miejscu monta-
żu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu
musi być stabilna. Dołożone w komplecie śruby i kołki
rozporowe są przeznaczone do betonu. Przy innych
rodzajach ścian należy odpowiednio dobrać moco-
wanie i przestrzegać zaleceń producenta.
• Dołożony do opakowania filtr musi zostać zamon-
towany, jej zabezpieczeniu przed zabrudzeniami z
rur. Zanieczyszczenia mogą prowadzić do nieprawi-
dłowego działania prysznicu lub spowodować jego
uszkodzenie, za tak powstałe uszkodzenia Hansgrohe
nie przejmuje odpowiedzialności.
Polski
Czyszczenie (patrz strona 38) i
dołączona broszura
Obsługa (patrz strona 37)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Podkładka do wyrównania płytek ceramicz-
nych chrom #98992000
Podkładka do wyrównania płytek ceramicz-
nych nikiel szorowany #98992820
Części serwisowe (patrz strona 36)
XXX = Kody kolorów
000 = chrom
090 = chrom/złoty szlachetna
820 = nikiel szorowany
Montaż patrz strona 31
Wymiary (patrz strona 33)
Nie stosować silikonów zawierających kwas
octowy!
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Schemat przepływu
(patrz strona 35)
Znak jakości (patrz strona 40)
Opis symbolu

11
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Při montáži produktu kvalifikovaným odborným per-
sonálem je třeba dbát na to, aby upevňovací plochy
byly v celém rozsahu upevnění rovné (žádné vyčnívají-
cí spáry nebo navzájem přesazené obklady), aby
konstrukce stěny byla pro montáž produktu vhodná a
zvláště aby v ní nebyla žádná slabá místa. Přiložené
vruty a hmoždinky jsou vhodné pouze pro beton. Při
jiných konstrukčních materiálech stěny je třeba se řídit
údaji výrobce hmoždinek.
• Do přívodu musí být zabudováno se sprchou dodá-
vané sítko, aby zachycovalo nečistoty vyplavené z
vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Česky
Čištění (viz strana 38) a přiložená
brožura
Ovládání (viz strana 37)
Zvláštní příslušenství (není sou-
částí dodávky)
destička pro vyrovnání obkladů chrom
#98992000
destička pro vyrovnání obkladů brushed
nickel #98992820
Servisní díly (viz strana 36)
XXX = Kód povrchové úpravy
000 = chrom
090 = chrom/zlato ocel
820 = brushed nickel
Montáž viz strana 31
Rozmìry (viz strana 33)
Nepoužívat silikon s obsahem kyseliny
octové!
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Diagram průtoku
(viz strana 35)
Zkušební značka (viz strana 40)
Popis symbolů

12
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Produkt nesmú bez dozoru používať deti, ako aj
dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pri montáži produktu kvalifikovaným odborným perso-
nálom je nutné dbať na to, aby upevňovacie plochy
boli v celom rozsahu upevnenia rovné (žiadne vyčnie-
vajúce škáry alebo navzájom predsadené obklady),
aby konštrukcia steny bola pre montáž produktu
vhodná a zvlášť aby v nej neboli žiadne slabé miesta.
Priložené vruty a hmoždinky sú vhodné len pre betón.
Pri iných konštrukčných materiáloch steny je nutné
riadiť sa údajmi výrobcu hmoždiniek.
• Do prívodu musí byt' zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit'
funkciu sprchy, alebo spôsobit' jej poškodenie. Na
takto vzniknuté škody sa nevzt'ahuje záruka firmy
Hansgrohe.
Slovensky
Čistenie (viď strana 38) a priložená
brožúra
Obsluha (viď strana 37)
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
doštička pre vyrovnanie obkladov chróm
#98992000
doštička pre vyrovnanie obkladov brushed
nickel #98992820
Servisné diely (viď strana 36)
XXX = Farebné označenie
000 = chróm
090 = chróm/zlato ocel
820 = brushed nickel
Montáž viď strana 31
Rozmery (viď strana 33)
Nepoužívať silikón s obsahom kyseliny
octovej!
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Diagram prietoku
(viď strana 35)
Osvedčenie o skúške (viď strana
40)
Popis symbolov

13
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的成
人在不受监管的情况下使用淋浴系统。受酒精
或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
该产品不得作扶柄使用。必须安装单独的扶
柄。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
• 必须装上花洒所附带的滤柱式过滤网，以过滤管
道里的杂质污物。杂质污物会影响花洒的功能
和/或损坏花洒的功能部件，由此而产生的产品
损坏不属于汉斯格雅的保修范围。
中文
清洗(参见第页38)并附有小
手册
操作(参见第页37)
选装附件(不在供货范围内)
匹配瓷砖的圆盘镀铬#98992000
匹配瓷砖的圆盘镍拉丝#98992820
备用零件(参见第页36)
XXX= 颜色代码
000=镀铬
090=镀铬/黑色
820=镍拉丝
安装参见第页31
大小(参见第页33)
请勿使用含有乙酸的硅胶！
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
流量示意图
(参见第页35)
检验标记(参见第页40)
符号说明

14
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежа-
ние прищемления и порезов.
Изделие разрешается использовать только в гигиениче-
ских целях: для принятия ванны и личной гигиены.
Дети, а также взрослые с физическими, умственными
и/или сенсорными недостатками должны пользовать-
ся изделием только под присмотром. Запрещается
пользоваться изделием в состоянии алкогольного или
наркотического опьянения.
Не допускайте попадания струи воды из разбрызги-
вателя на чувствительные части тела (например, на
глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие запрещается использовать в качестве рукоят-
ки. Следует устанавливать специальную рукоятку.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, промыты
и проверены в соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• При монтаже изделия квалифицированным персона-
лом необходимо следить за тем, чтобы, поверхность
крепления была плоской во всей зоне крепления (без
выступающих швов или смещения плитки), структура
стен подходила для монтажа изделия и, в частности,
не имела слабых мест. Прилагаемые винты и дюбели
предназначены только для бетона. При других типах
стен необходимо соблюдать указания производителей
дюбелей.
• Для предотворащения попадания частиц грязи из
водопроводной сети необходимо установить фильтр,
прилагаемый к ручному душу. Частицы грязи могут
нарушить отдельные функции и/или привести к по-
вреждению функциональных деталей ручного душа,
Hansgrohe не несет ответственность за повреждения
вследствие отсутствия фильтра.
Русский
Очистка (см. стр. 38) и прилагае-
мая брошюра
Эксплуатация (см. стр. 37)
Специальные принадлежно-
сти (не включено в объем постав-
ки!)
Шайба для выравнивания с уровнем
плитки хром #98992000
Шайба для выравнивания с уровнем
плитки brushed nickel #98992820
Κомплеκт (см. стр. 36)
XXX = Цветная кодировка
000 = хром
090 = хром/глянцевое золото
820 = brushed nickel
Монтаж см. стр. 31
Размеры (см. стр. 33)
Не применяйте силикон, содержащий
уксусную кислоту.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Схема потока
(см. стр. 35)
Знак технического контроля
(см. стр. 40)
Описание символов

15
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyatékos
és / vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem
használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Miközben szakképzett szakember végzi a termék fel-
szerelését, ügyelni kell arra, hogy a rögzítési felületek
a rögzítési terület teljes egészén síkok (nincsenek kiál-
ló fugák vagy csempeszélek), a fal felépítése alkalmas
a termék felszereléséhez, és különösképpen, hogy
nincsenek benne gyenge pontok. A mellékelt csavarok
és dűbelek csak betonhoz alkalmasak. Egyéb fala-
zatoknál figyelembe kell venni a dűbelgyártó gyártói
utasításait.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződé-
sek kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
Magyar
Tisztítás (lásd a oldalon 38) és
mellékelt brossúrával
Használat (lásd a oldalon 37)
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Csempekiegyenlítő lemez króm
#98992000
Csempekiegyenlítő lemez brushed nickel
#98992820
Tartozékok (lásd a oldalon 36)
XXX = Színkódolás
000 = króm
090 = króm/arany-hatású
820 = brushed nickel
Szerelés lásd a oldalon 31
Méretet (lásd a oldalon 33)
Ne használjon ecetsavtartalmú szilikont!
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Átfolyási diagramm
(lásd a oldalon 35)
Vizsgajel (lásd a oldalon 40)
Szimbólumok leírása

16
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on koko
kiinnityksen alueella tasainen (ei ulkonevia saumoja
tai laattojen tasomuutoksia) ja, että seinän rakenne
soveltuu tuotteen asentamiseen eikä siinä ole heikkoja
kohtia. Mukana olevat kiinnitysruuvit ja kiinnitysankku-
rit soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä
tuotetta muihin seinärakenteisiin, noutata kiinnittimien
valmistajan ohjeita.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennetta-
va paikalleen, jotta lian huuhtoutuminen vesijohtover-
kostosta käsisuihkuun estyy. Huuhtoutuvat likahiukkaset
voivat häiritä suihkun toimintaa tai vahingoittaa
toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
Suomi
Puhdistus (katso sivu 38) ja oheinen
esite
Käyttö (katso sivu 37)
Erityisvaruste (ei kuulu toimituk-
seen)
Laatansovituslevy kromi #98992000
Laatansovituslevy harjattu nikkeli
#98992820
Varaosat (katso sivu 36)
XXX = Värikoodaus
000 = kromi
090 = kromi/kultaoptiikka
820 = harjattu nikkeli
Asennus katso sivu 31
Mitat (katso sivu 33)
Älä käytä etikkahappopitoista silikonia!
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Virtausdiagrammi
(katso sivu 35)
Koestusmerkki (katso sivu 40)
Merkin kuvaus

17
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Barn samt vuxna med fysiska, psykiska eller sen-
soriska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
• Silpackningen som följer med duschen måste monte-
ras för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
Svenska
Rengöring (se sidan 38) och med-
följande broschyr
Hantering (se sidan 37)
Specialtillbehör (medföljer ej
leveransen)
Kakelutjämningsbricka krom #98992000
Kakelutjämningsbricka borstad nickel
#98992820
Reservdelar (se sidan 36)
XXX = Färgkodning
000 = krom
090 = krom/guld-optik
820 = borstad nickel
Montering se sidan 31
Måtten (se sidan 33)
Använd inte silikon som innehåller ättiksyra!
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Flödesschema
(se sidan 35)
Testsigill (se sidan 40)
Symbolförklaring

18
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis.
Tokiu atveju "Hansgrohe" atsakomybės neprisiima.
Lietuviškai
Valymas (žr. psl. 38) ir pridedama
brošiūra
Eksploatacija (žr. psl. 37)
Specialūs priedai (nėra prideda-
ma)
Plytelių išlyginimo diskas chrom
#98992000
Plytelių išlyginimo diskas brushed nickel
#98992820
Atsarginės dalys (žr. psl. 36)
XXX = Spalvos
000 = chrom
090 = chrominė (aukso optika)
820 = brushed nickel
Montavimas žr. psl. 31
Išmatavimai (žr. psl. 33)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Pralaidumo diagrama
(žr. psl. 35)
Bandymo pažyma (žr. psl. 40)
Simbolio aprašymas

19
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti pro-
izvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te osobito da nema slabih mjesta. Priloženi vijci
i moždanici prikladni su samo za beton. Kod drugih
zidnih nadgradnji treba obratiti pažnju na navode
proizvođača moždanika.
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna ošte-
ćenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
Hrvatski
Čišćenje (pogledaj stranicu 38) i
priložena brošura
Upotreba (pogledaj stranicu 37)
Posebni pribor (Nije sadržano u
isporuci!)
Sustav za balansiranje protoka krom
#98992000
Sustav za balansiranje protoka brushed
nickel #98992820
Rezervni djelovi (pogledaj strani-
cu 36)
XXX = Boje
000 = krom
090 = optika krom/zlato
820 = brushed nickel
Sastavljanje pogledaj stranicu 31
Mjere (pogledaj stranicu 33)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Dijagram protoka
(pogledaj stranicu 35)
Oznaka testiranja (pogledaj
stranicu 40)
Opis simbola

20
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montele-
meye uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meyda-
na gelen hasarlardan Hansgrohe sorumlu tutulamaz.
Türkçe
Temizleme (bakınız sayfa 38) ve
birlikte verilen broşür
Kullanımı (bakınız sayfa 37)
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Fayans dengeleme pulu krom #98992000
Fayans dengeleme pulu brushed nickel
#98992820
Yedek Parçalar (bakınız sayfa 36)
XXX = Renkler
000 = krom
090 = krom/altın-optik
820 = brushed nickel
Montajı bakınız sayfa 31
Ölçüleri (bakınız sayfa 33)
Asetik asit içeren silikon kullanmayın!
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Akış diyagramı
(bakınız sayfa 35)
Kontrol işareti (bakınız sayfa 40)
Simge açıklaması
