Hans Grohe AXOR Uno 38620 Series User manual

Uno
38420XXX
Uno
38620XXX
Montageanleitung

2
Uno
38420XXX
Uno
38620XXX

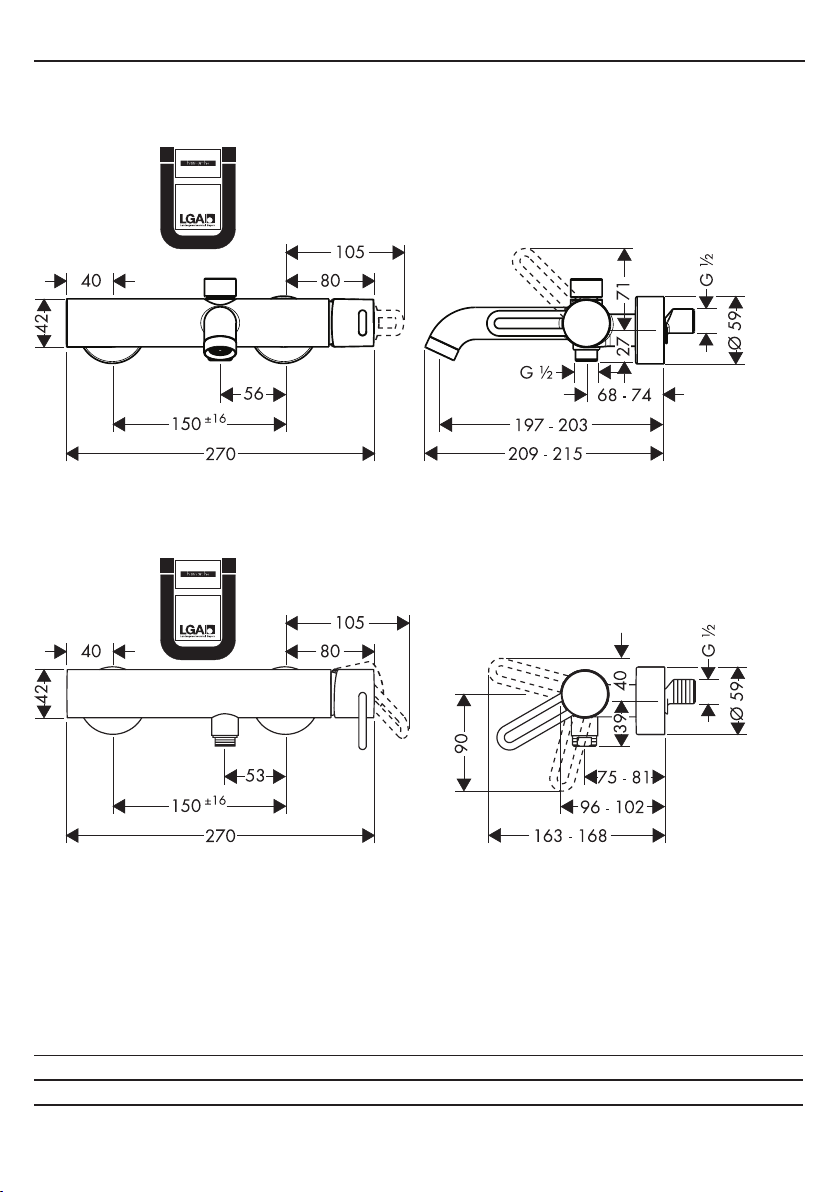

Technische Daten / Informations techniques / Technical Data / Dati tecnici / Datos técnicos /
Technische gegevens / Tekniske data / Dados Técnicos / Dane techniczne / Technické údaje /
Technické údaje / 技术参数 / Технические данные / Műszaki adatok / Tekniset tiedot / Tekniska data /
Techniniai duomenys / Tehnički podatci / Teknik bilgiler / Date tehnice / Τεχνικά Χαρακτηριστικά /
ﺔﻴﻨ ﻔﻟا تﺎﻔﺻاﻮﻤﻟا / Tehnični podatki / Tehnilised andmed / Tehniskie dati / Tehnički podaci /
Tekniske data / Технически данни / Të dhëna teknike
PA-IX DVGW SVGW WRAS NF ACS ETA
38420XXX PA-IX 9866/IIDB NW-6506BR5790 X X X
38620XXX PA-IX 9699/IB X X X X
Prüfzeichen / Classication acoustique et débit / Test certicate / Segno di verica / Marca de
vericación / Keurmerk / Godkendelse / Marca de controlo / Znak jakości / zkušební značka /
Osvedčenie o skúške / 检验标记 / Знак технического контроля / Vizsgajel / Koestusmerkki /
Testsigill / Bandymo pažyma / Oznaka testiranja / Kontrol işareti / Certicat de testare / Σήμα
ελέγχου /
S-Anschluss
Silikon (essigsäurefrei!)
Prüfzeichen
Reinigung: Mit QuickClean, der
manuellen Reinigungsfunktion
können die Strahlformer durch
einfaches rubbeln vom Kalk befreit
werden.
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C,
Fließdruck 0,3 MPa.
ϑήΣ ϞϜη ϰϠϋ ΐϴΑΎϧ΃ ΕϼλϭS
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
έΎΒΘΧ΍ ΓΩΎϬη
ϒϴψϨΘϟ΍ ΞϣΎϧήΑ ϡ΍ΪΨΘγΎΑϭ"QuickClean"ΰϴϤΘϳ ϱάϟ΍
ϴψϨΘϟ΍ ΔϴλΎΨΑϦϣ ϩΎϴϤϟ΍ ϊϓΩ Ε΍ΪΣϭ ϒϴψϨΗ ϦϜϤϳ ˬϲϟϵ΍ ϒ
ϖϓήΑ ΎϬϜΣ ϖϳήσ Ϧϋ ήϴΠϟ΍.
ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ:
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ60ˬΔϳϮΌϣ
ώϠΒΗ ΩέΎΒϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ10ϖϓΪΘϟ΍ ςϐο ˬΔϳϮΌϣ3
έΎΑ.
/ Preskusni znak / Kontrollsertikaat / Pārbaudes zīme / Ispitni znak /
Prøvemerke / Контролен знак / Shenja e kontrollit
DIN 4109
PA-IX 9866/
IIDB
DIN 4109
PA-IX
9699/IB

3
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.

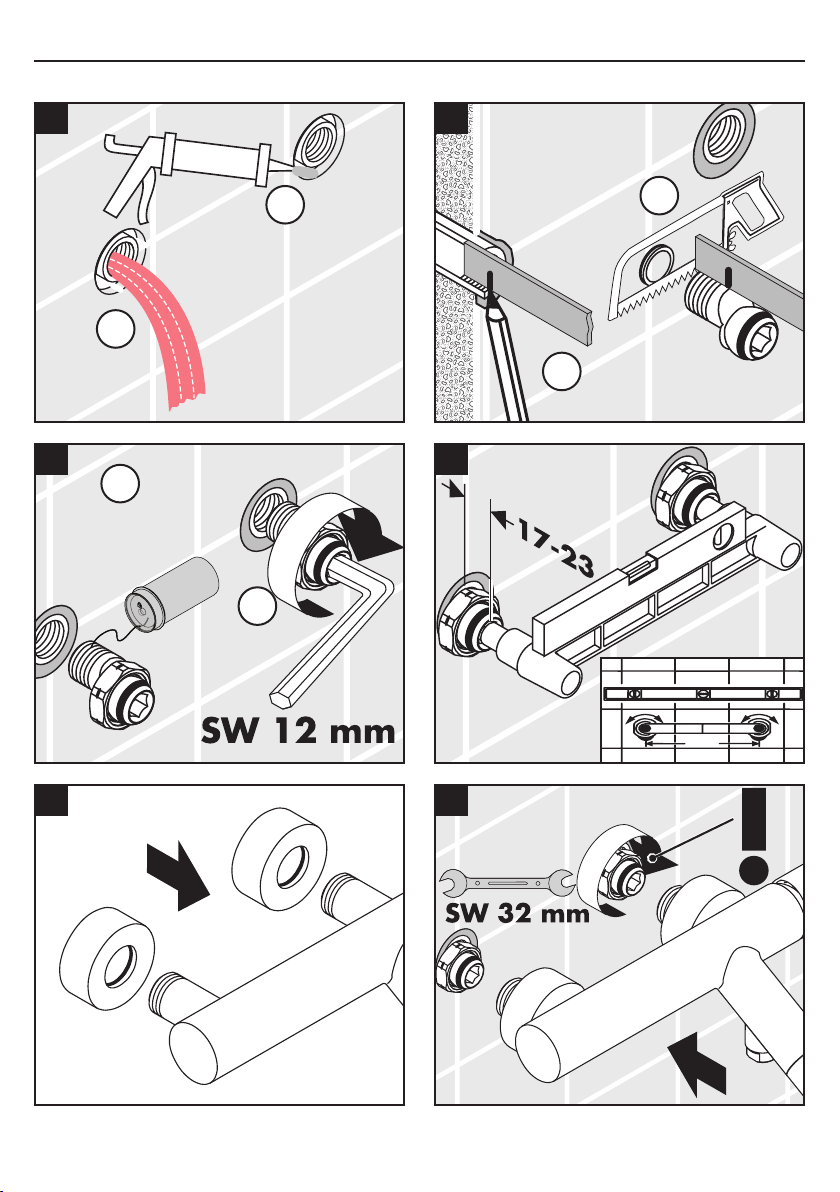

Montage (siehe Seite 18)
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Achtung! Kein essigsäurehaltiges Silikon
verwenden!
Rückussverhinderer müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Technische Daten (siehe Seite 2)
Betriebsdruck: max.1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Durchussleistung: 17 l/min 0,3 MPa
Heißwassertemperatur: max. 80 °C
Empfohlene Heißwassertemperatur: 65 °C
Anschlussmaße: 150 ± 16 mm
Anschlüsse G ½“: kalt rechts - warm links
Eigensicher gegen Rückießen
Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 0,15 MPa beträgt.

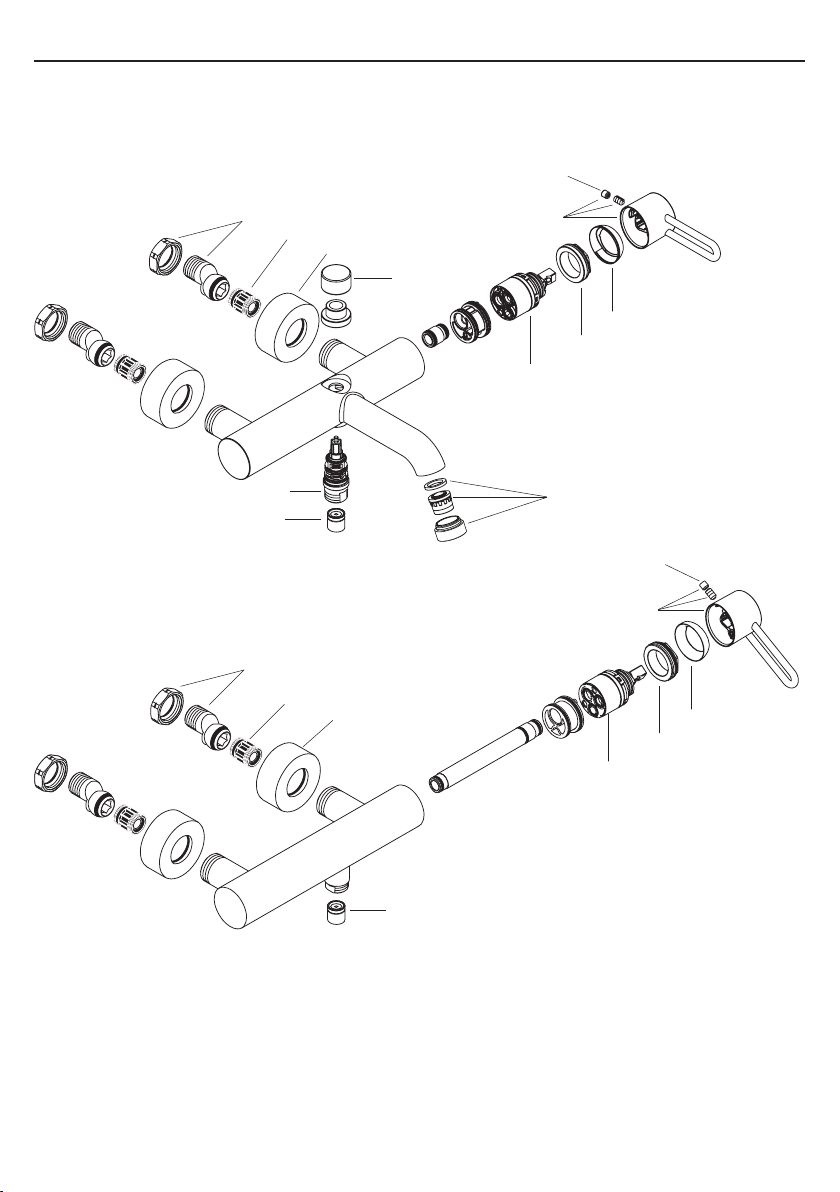

Serviceteile (siehe Seite 20)

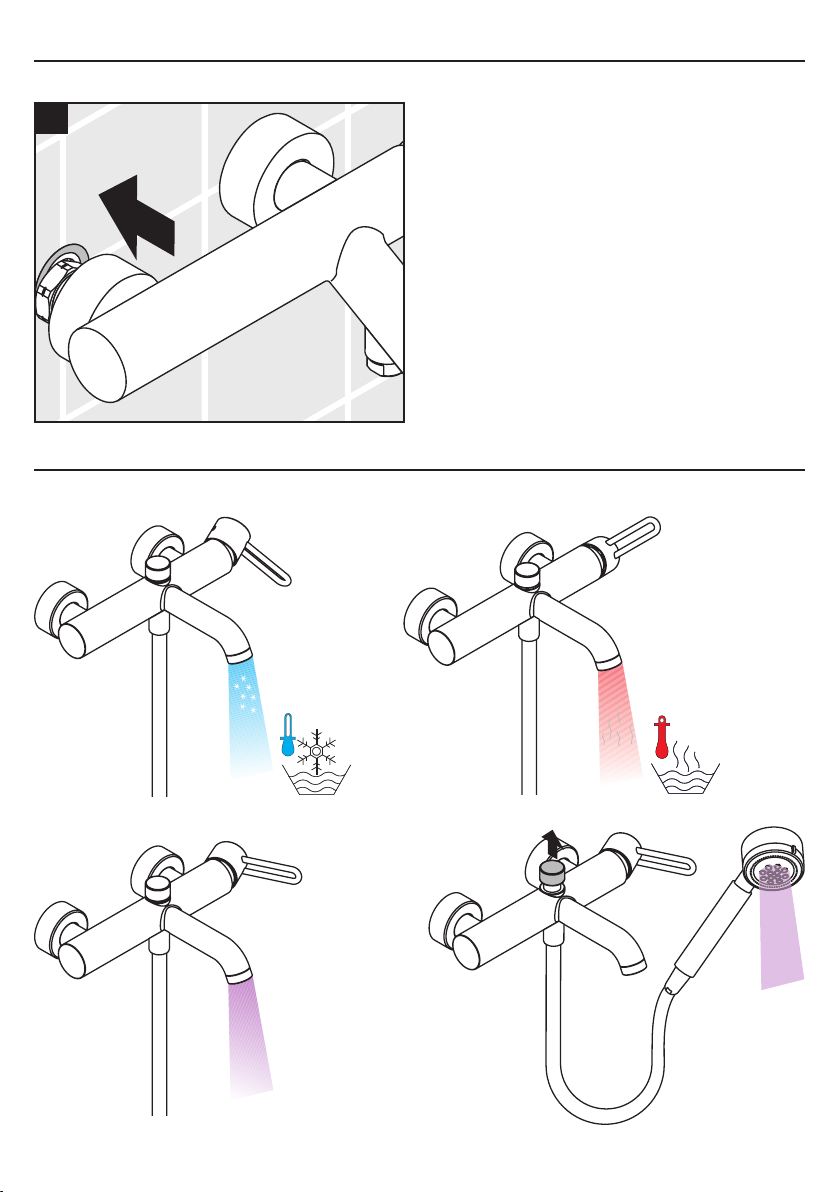

Bedienung (siehe Seite 19)
Justierung
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 21.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
•
•
•
•
•
Français
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Montage (voir page 18)
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Attention! Ne pas utiliser de silicone contenant de
l’acide acétique!
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN 1717
ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois
par an).
Informations techniques (voir page 2)
Pression de service autorisée: max.1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Débit: 17 l/min 0,3 MPa
Température d’eau chaude: max. 80 °C
Température recommandée: 65 °C
Dimension d´arrivée: 150 ± 16 mm
Raccordement G ½”: froide à droite chaude à gauche
Avec dispositif anti-retour
Les mitigeurs Hansgrohe fonctionnent également en
association à des chaue-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Pièces détachées (voir page 20)
Instructions de service (voir page 19)
Etalonnage
To adjust the hot water limiter on single lever mixers,
please see page 21.
No adjustment is necessary when using a continuous
ow water heater.
•
•
•
•
•

4
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
Assembly (see page 18)
Important! The tting must be installed, ushed and
tested after the valid norms.
Important! Do not use silicone containing acetic
acid!
The non return valves must be checked regularly
according to DIN EN 1717 in accordance with
national or regional regulations (at least once a
year).
Technical Data (see page 2)
Operating pressure: max.1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Rate of ow: 17 l/min 0,3 MPa
Hot water temperature: max. 80 °C
Recommended hot water temp.: 65 °C
Centre distance: 150 ± 16 mm
Connections G ½”: cold right - hot left
anti-pollution function
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0,15 MPa.
Spare parts (see page 20)
Operation (see page 19)
Adjustment
To adjust the hot water limiter on single lever mixers,
please see page 21.
No adjustment is necessary when using a continuous
ow water heater.
•
•
•
•
•
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le dierenze di pressione tra
i collegamenti dell’acqua fredda e dell’acqua calda.
Montaggio (vedi pagg. 18)
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Attenzione! Non utilizzare silicone contenente
acido acetico!
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una volta
all’anno).
Dati tecnici (vedi pagg. 2)
Pressione d’uso: max.1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Portata di erogazione: 17 l/min 0,3 MPa
Temperatura dell‘acqua calda: max. 80 °C
Temp. dell’acqua calda consigliata: 65 °C
Distanza di raccordo: 150 ± 16 mm
Raccordi: G ½” fredda a destra calda a sinistra
Sicurezza antiriusso
I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di usso è
almeno di 0,15 MPa.
Parti di ricambio (vedi pagg. 20)
Procedura (vedi pagg. 19)
Taratura
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagina 21.
In combinazione con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è necessario.
•
•
•
•
•

5
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Montaje (ver página 18)
¡ATENCION! El grifo tiene que ser instalado,
probado y testado, según las normas en vigor.
Atención! No utilizar silicona que contiene ácido
acético!
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717,
en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Datos técnicos (ver página 2)
Presión en servicio: max.1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Caudal máximo: 17 l/min 0,3 MPa
Temperatura del agua caliente: max. 80 °C
Temp. recomendada del agua caliente: 65 °C
Racores excéntricos: 150 ± 16 mm
Racores excéntricos G ½”: a la derecha frio - a la
izquierda caliente
Seguro contra el retorno
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo de
0,15 MPa.
Repuestos (ver página 20)
Manejo (ver página 19)
Ajuste
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 21.
En combianción con calentadores instantáneos no es
necesario una limitación del caudal de agua caliente.
•
•
•
•
•
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de kouden warm
wateraansluitingen dienen vermeden te worden.
Montage (zie blz. 18)
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Let op! Gebruik geen zuurhoudende silicone!
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende eisen op
het funktioneren gecontroleerd worden. (Tenminste
een keer per jaar)
Technische gegevens (zie blz. 2)
Werkdruk: max. max.1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Doorstroomcapaciteit: 17 l/min 0,3 MPa
Temperatuur warm water: max. 80 °C
Aanbevolen warm water temp.: 65 °C
Aansluitmaten: 150 ± 16 mm
Aansluitingen G ½”: koud rechts - warm links
Beveiligd tegen terugstromen
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Service onderdelen (zie blz. 20)
Bediening (zie blz. 19)
Instellen
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 21.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
•
•
•
•
•

6
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Montering (se s. 18)
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Pas på! Der må ikke benyttes eddikesyreholdig
silikone!
Ifølge DIN EN 1717 skal gennmestrømningsbegræns
ere i overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
Tekniske data (se s. 2)
Driftstryk: max.1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Gennemstrømnigskapacitet: 17 l/min 0,3 MPa
Varmtvandstemperatur: max. 80 °C
Anbefalet varmtvandstemperatur: 65 °C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger G ½“: Koldt højre - varmt venstre
Med indbygget kontraventil
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandvar
mere ved et vandtryk på 0,15 MPa.
Reservedele (se s. 20)
Brugsanvisning (se s. 19)
Forindstilling
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side 21.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
•
•
•
•
•
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Montagem (ver página 18)
Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas em
vigor.
Atenção! Não utilizar silicone que contenha ácido
acético!
As válvulas anti-retorno devem ser vericadas
regularmente de acordo com a DIN EN 1717
segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Dados Técnicos (ver página 2)
Pressão de funcionamento: max.1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Caudal: 17 l/min 0,3 MPa
Temperatura da água quente: max. 80 °C
Temp. água quente recomendada: 65 °C
Distância entre eixos: 150 ± 16 mm
Ligações G ½”: fria à direita - quente à esquerda
Função anti-retorno e anti-vácuo
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Peças de substituição (ver página 20)
Funcionamento (ver página 19)
Anação
Misturadora monocomando equipada com limitador de
temperatura (vide pàg.21).
Em combinação com caldeira ou esquentador
instantâneo o limitador de água quente não se aplica.
•
•
•
•
•

7
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy
przecięcia, podczas montażu należy nosić rękawice.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Montaż (patrz strona 18)
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm.
Uwaga! Nie stosować silikonów zawierających
kwas octowy!
Zgodnie z normą DIN EN 1717, krajowymi i
miejscowymi przepisami, działanie zabezpieczeń
przed przepływem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
Dane techniczne (patrz strona 2)
Ciśnienie robocze: maks.1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Wydajność przepływu: 17 l/min 0,3 MPa
Temperatura wody gorącej: maks. 80 °C
Zalecana temperatura wody gorącej: 65 °C
Wymiary przyłącza: 150 ± 16 mm
Przyłącza ½”: Zimna prawo – ciepła lewo
Samoistnie zabezpieczony przed przepływem
zwrotnym
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Części serwisowe (patrz strona 20)
Obsługa (patrz strona 19)
Ustawianie
Mieszacz jednouchwytowy z ogranicznikiem
temperatury wody, ustawianie, patrz str. 21.
W połączeniu z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest konieczny.
•
•
•
•
•
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Montáž (viz strana 18)
Pozor! Armatura se musí montovat, proplachovat a
testovat podle platných norem.
Pozor! Nepoužívat silikon s obsahem kyseliny
octové!
U zpětných ventilů se musí podle DIN EN 1717 v
souladu s národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou ročně).
Technické údaje (viz strana 2)
Provozní tlak: max.1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Průtok: 17 l/min 0,3 MPa
Teplota horké vody: max. 80 °C
Doporučená teplota horké vody: 65 °C
Rozteč připojení: 150 ± 16 mm
Přípoje G ½”: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Servisní díly (viz strana 20)
Ovládání (viz strana 19)
Nastavení
Páková baterie s omezením horké vody, seřízení viz. str.
21.
Ve spojení s průtokovými ohřívači není uzávěr teplé
vody nutný.
•
•
•
•
•

8
Slovensky
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Montáž (viď strana 18)
Pozor! Armatúra sa musí montovať, preplachovať a
testovať podľa platných noriem.
Pozor! Nepoužívať silikón s obsahom kyseliny
octovej!
Pri spätných ventiloch sa musí podľa DIN EN 1717
v súlade s národnými alebo regionálnymi predpismi
testovať ich funkčnosť (aspoň raz ročne).
Technické údaje (viď strana 2)
Prevádzkový tlak: max.1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Prietok: 17 l/min 0,3 MPa
Teplota teplej vody: max. 80 °C
Doporučená teplota teplej vody: 65 °C
Pripájacie rozmery: 150 ± 16 mm
Prípoje G ½“: studená vpravo - teplá vľavo
Vlastná poistka proti spätnému nasatiu.
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Servisné diely (viď strana 20)
Obsluha (viď strana 19)
Nastavenie
Páková batéria s obmedzením teplej vody, nastavenie
viď.str. 21. V spojení s prietokovými ohrievačmi nie je
uzáver teplej vody nutný.
•
•
•
•
•
中文
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装 (参见第18页)
注意！必须按照现行的规定安装，冲洗和测试
产品。
重要信息！请勿使用含有乙酸的硅！
单向阀必须在符合国家或当地的法律的情况
下按照DIN EN 1717定期检查（至少一年一
次）。
技术参数 (参见第 2 页)
工作压强： 最大1 MPa
推荐工作压强： 0,1 – 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
流速： 17 升/分钟 0,3
MPa
热水温度： 最大 80 °C
推荐热水温度： 65 °C
中心距离： 150 ± 16 mm
连接管线G –”： 左热右冷
自动防止回流
如果水压达到0,15 MPa以上，汉斯格雅双手柄龙头
可以和液压式或热控式连续流热水器一起使用。
备用零件 (参见第 20 页)
操作 (参见第 19 页)
调节
带有热水控制器的单手柄龙头的调节方法，参见
第21页。如果与连续流热水器一起使用，则不必
作任何调节。
•
•
•
•
•

9
Русский
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Монтаж (см. стр. 18)
Внимание! Смеситель должен быть смонтирован
по действующим нормам и в соответствии с
настоящей инструкцией, проверен на геметичность
и безупречность работы.
ВНИМАНИЕ: Не применяйте силикон,
содержащий уксусную кислоту.
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Технические данные (см. стр. 2)
Рабочее давление: не более.1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Пропускная способность: 17 л/мин 0,3 МПа
Температура горячей воды: не более. 80 °C
Рекомендуемая темп. гор. воды: 65 °C
Размеры подключения: 150 ± 16 mm
Подключение 1/2”: холодная справа
горячая слева
укомплектован клапаном обратного тока воды
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Κомплеκт (см. стр. 20)
Эксплуатация (см. стр. 19)
Подгонка
Однорычажный смеситель имеет ограничитель
расхода горячей воды (см. Стр. 21: юстировка).
•
•
•
•
•
Magyar
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Szerelés (lásd a 18. oldalon)
Figyelem! A csaptelepet az érvényben lévő
előírásoknak megfelelően kell felszerelni, átöblíteni és
ellenőrizni.
Figyelem! Ne használjon ecetsavtartalmú szilikont!
A visszafolyásgátlók működése a DIN EN 1717
szabványnak megfelelően, a nemzeti vagy területi
rendelkezésekkel összhangban, évente egyszer
ellenőrizendő!
Műszaki adatok (lásd a 2. oldalon)
Üzemi nyomás: max.1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Átfolyási teljesítmény : 17 l/perc 0,3 MPa
Forróvíz hőmérséklet: max. 80 °C
Forróvíz javasolt hőmérséklete: 65 °C
Csatlakozási méret: 150 ± 16 mm
G ½” csatlakozás: hideg jobbra – meleg balra
Visszafolyás gátlóval
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább 0,15
MPa.
Tartozékok (lásd a 20. oldalon)
Használat (lásd a 19. oldalon)
Beállítás
Az egykaros, melegvíz-korlátozóval ellátott keverő
csaptelep beállítását lásd a 21. oldalon.
Az átfolyó rendszerű vízmelegítőknél nem szükséges a
melegvíz-korlátozó.
•
•
•
•
•

10
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennus (katso sivu 18)
Huomio! Kaluste on asennettava, huuhdeltava ja
tarkastettava voimassa olevien määräysten mukaisesti.
Huomio! Älä käytä etikkahappopitoista silikonia!
Vastaventtiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti
(DIN EN 1717, vähintään kerran vuodessa).
Tekniset tiedot (katso sivu 2)
Käyttöpaine: maks.1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Läpivirtausmäärä: 17 l/min 0,3 MPa
Kuuman veden lämpötila: maks. 80 °C
Kuuman veden suosituslämpötila: 65 °C
Liitäntämitat: 150 ± 16 mm
Liittimet G ½“: kylmä oikealla - kuuma vasemmalla
Estää itsestään paluuvirtauksen
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Varaosat (katso sivu 20)
Käyttö (katso sivu 19)
Säätö
Yksivipuinen sekoittaja lämpimän veden rajoituksella,
katso säätö sivulta 21. Lämpimän veden rajoitusta ei
tarvita läpivirtauskuumentimen yhteydessä.
•
•
•
•
•
Svenska
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Montering (se sidan 18)
OBS! Armaturen måste installeras, genomspolas och
testas enligt gällande föreskrifter.
OBS! Använd inte silikon som innehåller ättiksyra!
Backventilers funktion måste kontrolleras regelbundet
enligt nationella eller regionala bestämmelser i
enlighet med DIN EN 1717 (minst en gång per år).
Tekniska data (se sidan 2)
Driftstryck: max.1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Genomströmningmängd: 17 l/min 0,3 MPa
Varmvattentemperatur: max. 80 °C
Rek. varmvattentemp.: 65 °C
Anslutningsmått: 150 ± 16 mm
Anslutningar G ½”: kallt höger – varmt vänster
Självspärr mot återöde
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
ödestrycket uppgår till minst 0,15 MPa.
Reservdelar (se sidan 20)
Hantering (se sidan 19)
Justering
Enhandsblandare med varmvattenreglering, justering
se sidan 21. Vid användning tillsammans med
varmvattenberedare behövs ingen varmvattenreglering.
•
•
•
•
•

11
Lietuviškai
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimas (žr. psl. 18)
Dėmesio! Maišytuvas privalo būti montuojamas
ir išbandomas pagal veikiančias normas ir šią
instrukciją.
Dėmesio! Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Atbulinio vožtuvo apsauga privalo būti tikrinama
reguliariai (mažiausiai kartą per metus) pagal DIN
EN1717 arba pagal galiojančias nacionalines arba
regionines normas.
Techniniai duomenys (žr. psl. 2)
Darbinis slėgis: ne daugiau kaip1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Vandens pralaidumas: 17 l/min 0,3 MPa
Karšto vandens temperatūra: ne daugiau kaip 80 °C
Rekomenduojama karšto vandens temperatūra: 65 °C
Atstumas tarp centrų: 150 ± 16 mm
Prijungimas G ½”: Šaltas vanduo dešinėje, karštas
- kairėje
Su atbuliniu vožtuvu
“Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Atsarginės dalys (žr. psl. 20)
Eksploatacija (žr. psl. 19)
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto vandens
ribotuvą (nustatymą žr. psl. 21). Naudojant momentinį
šildiklį karšto vandens ribotuvas nebūtinas.
•
•
•
•
•
Hrvatski
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Sastavljanje (pogledaj stranicu 18)
Pažnja! Cijevi moraju biti postavljene, isprane i
testirane prema važećim normama.
Pažnja! Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Ispravnost nepovratnog ventila mora se redovito
provjeravati prema standardu DIN EN 1717 i u
skladu sa važećim propisima (najmanje jednom
godišnje).
Tehnički podatci (pogledaj stranicu 2)
Najveći dopušteni tlak: tlak1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Protok vode: 17 l/min 0,3 MPa
Temperatura vruće vode: tlak 80 °C
Preporućena temperatura vruće vode: 65 °C
Razmak od sredine: 150 ± 16 mm
Spojevi G ½“: hladna desno – topla lijevo
Funkcije samo-čišćenja
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Rezervni djelovi (pogledaj stranicu 20)
Upotreba (pogledaj stranicu 19)
Regulacija
Da bi podesili limiter vruće vode na jednoručnim
slavinama molimo Vas da pogledate stranicu 21.
Podešavanje nije potrebno ako koristite protočni bojler.
•
•
•
•
•

12
Türkçe
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montajı (Bakınız sayfa 18)
Önemli! Batarya monte edilmeli, geçerli normlardan
sonra akis testi yapilmalidir.
Dikkat! Asetik asit içeren silikon kullanmayın!
DIN EN 1717 ve ulusal standartlar doğrultusunda
Çek valer düzenli olarak kontrol edilmelidir. ( en az
yılda bir kez)
Teknik bilgiler (Bakınız sayfa 2)
İşletme basıncı: azami1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Debisi : 17 l/dak 0,3 MPa
Sıcak su sıcaklığı: azami 80 °C
Tavsiye edilen su ısısı: 65 °C
Bağlantı ölçüleri: 150 ± 16 mm
G ½”: bağlantılar: soğuk sağ - sıcak sol
Geri emme önleyici
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Yedek Parçalar (Bakınız sayfa 20)
Kullanımı (Bakınız sayfa 19)
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu bataryanın
ayarlanması için 21. sayfaya bakınız.
Bir sürekli akışlı su ısıtıcısı ile birlikte kullanılırsa sıcak su
sınırlayıcısına gerek kalmaz.
•
•
•
•
•
Română
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu apă
rece şi apă caldă trebuie echilibrate.
Montare (vezi pag. 18)
Atenţie! Bateria trebuie montată, clătită şi vericată
conform normelor în vigoare.
Atenţie! Nu utilizaţi silicon cu conţinut de acid
acetic!
Supapele antiretur trebuie vericate regulat conform
DIN EN 1717 şi standardele naţionale sau regionale
(cel puţin o dată pe an).
Date tehnice (vezi pag. 2)
Presiune de funcţionare: max.1 MPa
Presiune de funcţionare recomandată: 0,1 – 0,5 MPa
Presiune de vericare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Debit de apă: 17 l/min 0,3 MPa
Temperatura apei calde: max. 80 °C
Temperatura recomandată a apei calde: 65 °C
Interax racorduri: 150 ± 16 mm
Racorduri G ½” : rece - dreapta / cald - stânga
Asigurat contra scurgere înapoi
Bateriile Hansgrohe pot  utilizate cu boiler instant cu
comandă termică sau hidraulică dacă presiunea apei
de alimentare este de min. 0,15 MPa.
Piese de schimb (vezi pag. 20)
Utilizare (vezi pag. 19)
Reglare
Bateria monocomadă cu limitarea apei calde, pentru
reglare vezi pag. 21.
Dacă conectaţi bateria la un boiler instant nu este
necesară instalarea unui opritor de apă caldă.
•
•
•
•
•

13
Ελληνικά
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Συναρμολόγηση ( βλ. σελίδα 18 )
Προσοχή! Η μπαταρία πρέπει να τοποθετηθεί,
να πλυθεί και να ελεγχθεί με βάση τους ισχύοντες
κανόνες υδραυλικής τέχνης
Προσοχή! Μην χρησιμοποιείτε σιλικόνη που
περιέχει οξικό οξύ!
Οι βαλβίδες αντεπιστροφής πρέπει να ελέγχονται
τακτικά ως προς τη λειτουργία τους, σύμφωνα με το
πρότυπο DIN EN 1717, σε σχέση με τους ισχύοντες
εθνικούς ή τοπικούς κανόνες (το ελάχιστο μια φορά
το χρόνο ) .
Τεχνικά Χαρακτηριστικά ( βλ. σελίδα 2)
Λειτουργία πίεσης: έως1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 – 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Κατανάλωση νερού: 17 l/min 0,3 MPa
Θερμοκρασία ζεστού νερού: έως 80 °C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65 °C
Διαστάσεις σύνδεσης: 150 ± 16 mm
Συνδέσεις G ½”: κρύο δεξιά – ζεστό αριστερά
Περιλαμβάνει βαλβίδα αντεπιστροφής.
Οι βάνες Hansgrohe μπορούν να συνδυαστούν με
ταχυθερμοσίφωνες υδραυλικού και θερμικού ελέγχου,
όταν η πίεση ροής αριθμεί τουλάχιστον 0,15 MPa.
Ανταλλακτικά ( βλ. σελίδα 20)
Χειρισμός ( βλ. σελίδα 19)
Ρύθμιση
Για να προσαρμόσετε το δοσομετρητή ζεστού νερού σε
αναμεικτικές μπαταρίες, παρακαλούμε δείτε τη ρύθμιση
στη σελ. 21.
Δεν είναι απαραίτητη η διάταξη φραγής ζεστού νερού σε
συνδυασμό με ταχυθερμοσίφωνα.
•
•
•
•
•
Slovenski
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Montaža (glejte stran 18)
Pozor! Armaturo je potrebno montirati, splakniti in
testirati v skladu z veljavnimi predpisi.
Pozor! Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Delovanje protipovratnega ventila je potrebno v
skladu z DIN EN 1717 in skladno z državnimi in
regionalnimi določili redno testirati (najmanj enkrat
letno).
Tehnični podatki (glejte stran 2)
Delovni tlak: maks.1 MPa
Priporočeni delovni tlak: 0,1 – 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Pretok vode: 17 l/min 0,3 MPa
Temperatura tople vode: maks. 80 °C
Priporočena temperatura tople vode: 65 °C
Razdalja od sredine: 150 ± 16 mm
Priključki G ½: mrzla desno - topla levo
Zaščita proti povratnemu toku
Armature Hansgrohe lahko uporabljate v povezavi s
hidravlično in termično uravnavanimi pretočnimi grelniki,
če je pretočni tlak najmanj 0,15 MPa.
Rezervni deli (glejte stran 20)
Upravljanje (glejte stran 19)
Justiranje
Enoročne mešalne baterije z omejevalnikom tople vode,
za justiranje glejte stran 21.
V povezavi s pretočnimi grelniki zapora tople vode ni
potrebna.
•
•
•
•
•

14
Estonia Latvian
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamine (vt lk 18)
Tähelepanu! Seadmestiku paigaldamine, läbipesu
ja kontrollimine peab toimuma vastavalt kehtivatele
normidele.
Tähelepanu! Ärge kasutage äädikhapet sisaldavat
silikooni!
Tagasilöögiklappide toimimist tuleb kooskõlas riiklike
ja regionaalsete määrustega regulaarselt kontrollida
vastavalt standardile DIN EN 1717 (vähemalt kord
aastas).
Tehnilised andmed (vt lk 2)
Töörõhk maks.1 MPa
Soovitatav töörõhk: 0,1 – 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Läbivool: 17 l/min 0,3 MPa
Kuuma vee temperatuur: maks. 80 °C
Soovitatav kuuma vee temperatuur: 65 °C
distants keskelt: 150 ± 16 mm
ühendused G ½”: külm paremal, kuum vasakul
tagasivooluklapp
Hansgrohe segisteid võib kasutada koos hüdrauliliselt
ja termiliselt juhitavate boileritega, kui vee surve on
vähemalt 0,15 MPa.
Varuosad (vt lk 20)
Kasutamine (vt lk 19)
Reguleerimine
Ühe juhtkangiga segisti kuuma vee piiraja reguleerimise
kohta vt lk 21. Läbivoolu boilerite puhul pole
reguleerimine vajalik.
•
•
•
•
•
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un karstā
ūdens pievadiem.
Montāža (skat. 18. lpp.)
Uzmanību! Jaucējkrāns jāmontē, jāskalo un
jāpārbauda atbilstoši spēkā esošajām normām.
Uzmanību! Neizmantot silikonu, kas satur etiķskābi!
Regulāri jāpārbauda pretvārsta funkcija saskaņā ar
DIN EN 1717 saistībā ar nacionālajiem vai vietējiem
noteikumiem (vismaz vienreiz gadā).
Tehniskie dati (skat. 2. lpp.)
Darba spiediens: maks.1 MPa
Ieteicamais darba spiediens: 0,1 – 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Caurteces intensitāte: 17 l/min 0,3 MPa
Karstā ūdens temperatūra: maks. 80 °C
Ieteicamā karstā ūdens temperatūra: 65 °C
Pieslēguma izmēri: 150 ± 16 mm
G ½“ pieslēgumi: aukstais pa labi - karstais pa kreisi
Drošības vārsts
Hansgrohe jaucējkrānus var izmantot kombinācijā ar
hidrauliski un termiski vadāmiem caurteces sildītājiem, ja
plūsmas spiediens ir vismaz 0,15 MPa.
Rezerves daļas (skat. 20. lpp.)
Lietošana (skat. 19. lpp.)
Ieregulēšana
Viensviras jaucējkrāns ar siltā ūdens ierobežošanu,
ieregulēšanu skat. 21. lpp. Kombinācijā ar caurteces
sildītāju karstā ūdens ierobežošana nav nepieciešama.
•
•
•
•
•

15
Srpski Norsk
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Montaža (vidi stranu 18)
Pažnja! Armatura mora biti postavljena, isprana i
testirana prema važećim normama.
Pažnja! Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Ispravno funkcionisanje nepovratnog ventila se mora
redovno proveravati prema standardu DIN EN 1717
i u skladu s važećim nacionalnim ili regionalnim
propisima (najmanje jednom godišnje).
Tehnički podaci (vidi stranu 2)
Radni pritisak: maks.1 MPa
Preporučeni radni pritisak: 0,1 – 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Protok vode: 17 l/min 0,3 MPa
Temperatura vruće vode: maks. 80 °C
Preporučena temperatura vruće vode: 65 °C
Rastojanje između centara priključaka: 150 ± 16 mm
Priključci G ½“: hladna voda desno – topla levo
Zaštita od povratnog toka
Hansgrohe armature se mogu koristiti u kombinaciji s
hidraulički i termički kontrolisanim protočnim bojlerima
ukoliko pritisak iznosi najmanje 0,15 MPa.
Rezervni delovi (vidi stranu 20)
Rukovanje (vidi stranu 19)
Podešavanje
Da bi ste podesili ograničavač vruće vode na
jednoručnim mešačima, molimo Vas da pogledate
stranicu 21.
Podešavanje nije potrebno ako koristite protočni bojler.
•
•
•
•
•
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Store trykkdieranser mellom kaldt- og
varmtvannstilkoblinger skal utlignes.
Montasje (se side 18)
Obs! Armaturen skal monteres, spyles og sjekkes iht.
gyldige standarder.
Obs! Ikke bruk silikon som inneholder eddiksyre!
Funksjonen til returløpssperren skal iht. DIN EN 1717
og i samsvar med de nasjonale og lokale forskrifter
sjekkes regelmessig (DIN 1988 en gang i året).
Tekniske data (se side 2)
Driftstrykk maks.1 MPa
Anbefalt driftstrykk: 0,1 – 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Gjennomstrømningsytelse: 17 l/min 0,3 MPa
Varmtvannstemperatur maks. 80 °C
Anbefalt temperatur for varmt vann 65 °C
Tilkoblingsmål: 150 ± 16 mm
Tilkoblinger G ½”: kaldt høyre - varm venstre
Egensikker mot tilbakeyt
Armaturer fra Hansgrohe kan brukes sammen med
hydraulisk og termisk stryrte gjennomstrømningsovner
når gjennomstrømningstrykket er på minst 0,15 MPa.
Servicedeler (se side 20)
Betjening (se side 19)
Justering
Enhåndblandebatteri med varmtvannsbegrensning.
For justering se side21. I forbindelse med en
gjennomstrømningsovn er det ikke nødvendig med
varmtvannsbegrensning.
•
•
•
•
•

16
БЪЛГАРСКИ Shqip
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Монтаж (вижте стр. 18)
Внимание! Арматурата трябва да се монтира,
промие и провери в съответствие с валидните
норми.
Внимание! Не използвайте силикон, съдържащ
оцетна киселина!
Съгласно DIN EN 1717 функционирането
на приспособленията за предотвратяване на
обратния поток трябва редовно да се проверява
в съответствие с националните или регионални
изисквания (поне веднъж годишно).
Технически данни (вижте стр. 2)
Работно налягане: макс.1 МПа
Препоръчително работно налягане: 0,1 – 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Мощност на потока: 17 л/мин 0,3 МПа
Температура на горещата вода: макс. 80 °C
Препоръчителна температура на горещата вода: 65
°C
Присъединителни размери: 150 ± 16 mm
Изводи G ½”: студено отдясно – топло отляво
Самозащитен против обратно изтичане
Арматурите на Hansgrohe могат да се използват
във връзка с хидравлично и термично управляеми
проточни нагреватели, ако хидравличното налягане
и минимум 0,15 МПа.
Сервизни части (вижте стр. 20)
Обслужване (вижте стр. 19)
Юстиране
Смесител с една ръкохватка с ограничител за
топлата вода, юстирането вижте на стр. 21.
Във връзка с проточни нагреватели не е необходима
блокировка за топлата вода.
•
•
•
•
•
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit të
ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Montimi (shih faqen 18)
Kujdes! Armatura duhet montuar, shpërlarë dhe
kontrolluar në bazë të normave të vlefshme.
Kujdes! Mos përdorni silikon që në përbërje ka acid
acetik.
Penguesit e rrjedhjes në drejtim të kundërt duhen
kontrolluar rregullisht në bazë të normave DIN EN
1717 konform normave nacionale dhe regjionale (së
paku një herë në vit).
Të dhëna teknike (shih faqen 2)
Presioni gjatë punës maks.1 MPa
Presioni i rekomanduar: 0,1 – 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kapaciteti i rrjedhjes: 17 l/min 0,3 MPa
Temperatura e ujit të ngrohtë maks. 80 °C
Temperatura e rekomanduar e ujit të ngrohtë: 65 °C
Përmasat e lidhjeve: 150 ± 16 mm
Lidhjet G ½“: i ftohtë djathtas / i ngrohtë majtas
Siguresa kundër rrjedhjes në drejtim të kundërt
Armaturat e Hansgrohe mund të përdoren në kombinim
me ngrohës elektrikë të ujit të drejtuar në mënyrë
hidraulike ose termike nëse presioni i rrjedhjes është
minimumi 0,15 MPa.
Pjesët e servisit (shih faqen 20)
Përdorimi (shih faqen 19)
Justimi
Rubinet me ujë të përzier me kuzim të ujit të ngrohtë,
justimi shih faqen 21.
Në kombinim me ngrohësit elektrikë të ujit nuk ka nevojë
për bllokadë të ujit të ngrohtë.
•
•
•
•
•

17
ϲΑήϋ
ϥΎϣϷ΍ ΕΎϬϴΒϨΗ
έΎτΧ΃ ΙϭΪΣ ΐϨΠΘϟ ΐϴϛήΘϟ΍ ˯ΎϨΛ΃ ΪϴϠϟ Ε΍ίΎϔϗ ˯΍ΪΗέ· ΐΠϳ
ΡϭήΠϟ΍ ϭ΃ έΎθΤϧϹ΍.
ϲϓ ϦϴϟΩΎόΘϣ ΩέΎΒϟ΍ ˯ΎϤϟ΍ϭ ϦΧΎδϟ΍ ˯ΎϤϟ΍ έΎϴΗ ϥϮϜϳ ϥ΃ ΐΠϳ
ςϐπϟ΍.
ΐϴϛήΘϟ΍) ΔΤϔλ ϊΟ΍έ18(
ϡΎϫ !ήϴϳΎόϤϠϟ Ύ˱Ϙϓϭ ΎϫέΎΒΘΧ΍ϭ ΎϬϣ΍ΪΨΘγ΍ϭ ΔϠλϮϟ΍ ΐϴϛήΗ ΐΠϳ
ΎϬΑ ϝϮϤόϤϟ΍.
ϡΎϫ !νΎϤΣ΃ ϰϠϋ ϱϮΘΤϳ ϱάϟ΍ ϥϮϜϴϠδϟ΍ ϡΪΨΘδΗ ϻ!
Δϔλ΍ϮϤϟ΍ ΐδΣ ΔϤψΘϨϣ ΔϔμΑ ωϮΟήϟ΍ ϡΪϋ ϡΎϤλ κΤϓ ΐΠϳ
DIN EN 1717ΔϴϤϴϠϗϹ΍ ϭ΃ ΔϴϨσϮϟ΍ ΢΋΍ϮϠϟ ˱ΎϘΒσ ϚϟΫϭ
)ϞϗϷ΍ ϰϠϋ ˱ΎϳϮϨγ ΪΣ΍ϭ Γήϣ.(
ΔϴϨϔϟ΍ ΕΎϔλ΍ϮϤϟ΍) ΔΤϔλ ϊΟ΍έ2(
ϞϴϐθΘϟ΍ ςϐο:ϰμϗϷ΍ ΪΤϟ΍1ϝΎϜδΑΎΠϴϣ
ϮϤϟ΍ ϞϴϐθΘϟ΍ ςϐοϪΑ ϰλ:0,1 – 0,5 ϝΎϜδΑΎΠϴϣ
έΎΒΘΧϻ΍ ςϐο:1,6ϝΎϜδΑΎΠϴϣ
)1 ϝΎϜδΑΎΠϴϣ =10έΎΑ =147PSI(
ϖϓΪΘϟ΍ ϝΪόϣ:17ήΘϟ /ΔϘϴϗΪϟ΍ 0,3 ϝΎϜδΑΎΠϴϣ
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ:ϰμϗϷ΍ ΪΤϟ΍ 80 °C
ϦΧΎδϟ΍ ˯ΎϤϠϟ ΎϬΑ ϰλϮϤϟ΍ Γέ΍ήΤϟ΍ ΔΟέΩ:65 °C
ΔϳΰϛήϤϟ΍ ΔϓΎδϤϟ΍:150 ± 16 mm
ΕϼϴλϮϟ΍G ½ :"ϦϴϤϴϟ΍ ΔϬΟ ΩέΎΒϟ΍ ˯ΎϤϟ΍-ΔϬΟ ϦΧΎδϟ΍ ˯ΎϤϟ΍
έΎδϴϟ΍
ϲδϜόϟ΍ ϖϓΪΘϟ΍ ϡΪϋ ΔϴλΎΧ
Ε΍Ϋ ˯ΎϤϟ΍ ϖϓΪΗ ΕΎϧΎΨγ ϊϣ ϲϫϭήΟΰϧΎϫ ΕΎσϼΧ ϡ΍ΪΨΘγ΍ ϦϜϤϳ
Ϧϋ ϞϘϳ ϻ ϖϓΪΗ ςϐο ϊϣ ˬϱέ΍ήΤϟ΍ ϭ ϲϜϴϟϭέΪϴϬϟ΍ ϢϜΤΘϟ΍
0,15ϝΎϜδΑΎΠϴϣ .
έΎϴϐϟ΍ ϊτϗ) ΔΤϔλ ϊΟ΍έ20(
ϞϴϐθΘϟ΍)Ο΍έΔΤϔλ ϊ19(
ςΒπϟ΍
ˬΪΣ΍Ϯϟ΍ ξΒϘϤϟ΍ Ε΍Ϋ ΕΎσϼΨϟ΍ ϲϓ ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ ςΒπϟ
ΔΤϔλ ϰϟ· ωϮΟήϟ΍ ϰΟήϳ
21.
ϖϓΪΗ ϱΫ ϩΎϴϣ ϥΎΨγ ϡ΍ΪΨΘγ΍ ΪϨϋ ςΒο ϱ΃ ˯΍ήΟ· ϡΰϠϳ ϻϭ
ήϤΘδϣ
.

18
1.
2.
1.
2.
1
3
5
2
6
4
1.
2.
150
Montage / Assembly / Montaggio / Montaje / Montering / Montagem / Montaż / Montáž /
Montáž / 安装 / Монтаж / Szerelés / Asennus / Montering / Montavimas / Sastavljanje /
Montajı / Montare / Συναρμολόγηση / ﺐﻴآﺮﺘﻟا / Montaža / Paigaldamine / Montāža /
Montasje / Montimi

19
7
Bedienung / Instructions de service / Operation / Procedura / Manejo / Bediening /
Brugsanvisning / Funcionamento / Obsługa / Ovládání / Obsluha / 操作 / Эксплуатация /
Használat / Käyttö / Hantering / Eksploatacija / Upotreba / Kullanımı / Utilizare / Χειρισμός /
Montage
Grundkörper
Silikon (essigsäurefrei!)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 °C voreinstellen.
Einjustieren
Reinigung: Einfach sauber: Kalk lässt sich
von den Noppen ganz leicht abrubbeln.
Bedienung
Wartung Rückflussverhinderer
ΐϴϛήΘϟ΍
ϲϔΨϤϟ΍ ˯ΰΠϟ΍
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
Γέ΍ήΤϟ΍ ΔΟέΪϟ ϰμϗϷ΍ ΪΤϠϟ ϖΒδϣ ςΒο ˯΍ήΟ· ϦϜϤϳ
ϰμϗ΃ ΪΤΑ ϝΎΜϤϟ΍ ϞϴΒγ ϰϠϋ ˬΔΑϮϏήϤϟ΍42 °Δϔϴχϭ ϞπϔΑ
ϥΎϣϷ΍.
ςΒπϟ΍
ϒϴψϨΘϟ΍
:
ϳ ΚϴΣ ˬϒϴψϨΘϟ΍ ϞϬγ Ϫϧ·ΓΪϳΪη ΔϟϮϬδΑ ήϴΠϟ΍ ςϘδ
ΔΌΗΎϨϟ΍ ˯΍ΰΟϷ΍ Ϧϣ .
ϞϴϐθΘϟ΍
ΔϧΎϴμϟ΍ωϮΟήϟ΍ ϡΪϋ ϡΎϤλ
/ Upravljanje / Kasutamine / Lietošana / Rukovanje / Betjening / Обслужване / Përdorimi

20
96429000
96763XXX
97209000
97356XXX
94074000
96764000
96742000
97507XXX
97355XXX
96429000
96763XXX
97209000
94074000
96764000
97507XXX
94077000
Uno
38420XXX
Uno
38620XXX
96742000
96762000
38094XXX
96762000
38094XXX
Serviceteile / Spare parts / Parti di ricambio / Repuestos / Service onderdelen / Reservedele /
Peças de substituição / Części serwisowe / Servisní díly / Servisné diely / 备用零件 / Κомплеκт /
Tartozékok / Varaosat / Reservdelar / Atsarginės dalys / Rezervni djelovi / Yedek Parçalar /
Piese de schimb / Ανταλλακτικά / رﺎﻴﻐﻟا ﻊﻄﻗ / Rezervni deli / Varuosad / Rezerves daļas /
Rezervni delovi / Servicedeler / Сервизни части / Pjesët e servisit
XXX = Farbcodierung / Couleurs / Colors/Trattamento / Acabados / Kleuren / Overflade / Acabamentos /
Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Színkódolás /
Värikoodaus / Färgkodning / Spalvos / Boje / Renkler / Coduri de culori / Χρώματα / الألوان / Barve /
Värvid / Krāsu kodi / Oznake boja / Fargekode / Цветово кодиране /Kodimi me anë të ngjyrave
000 = chrom / chromé / chrome plated / cromato / cromado / verchroomd / Krom / cromado / chróm / 镀铬 /
хром / króm / kromi / krom / crom / Επιχρωμιωμένο / كروم / kroom / hroma / hrom / хром
810 = satinox / 压光 / сатинокс / (ﺔﻠﺠﺴﻣ ﺔﻣﻼﻋ) ﺲآﻮﻨﻴﺗﺎﺳ
