Hans Grohe AXOR Starck 10401 Series User manual

Starck
10401XXX
Starck
10601XXX
Starck
10402000
Montageanleitung

2

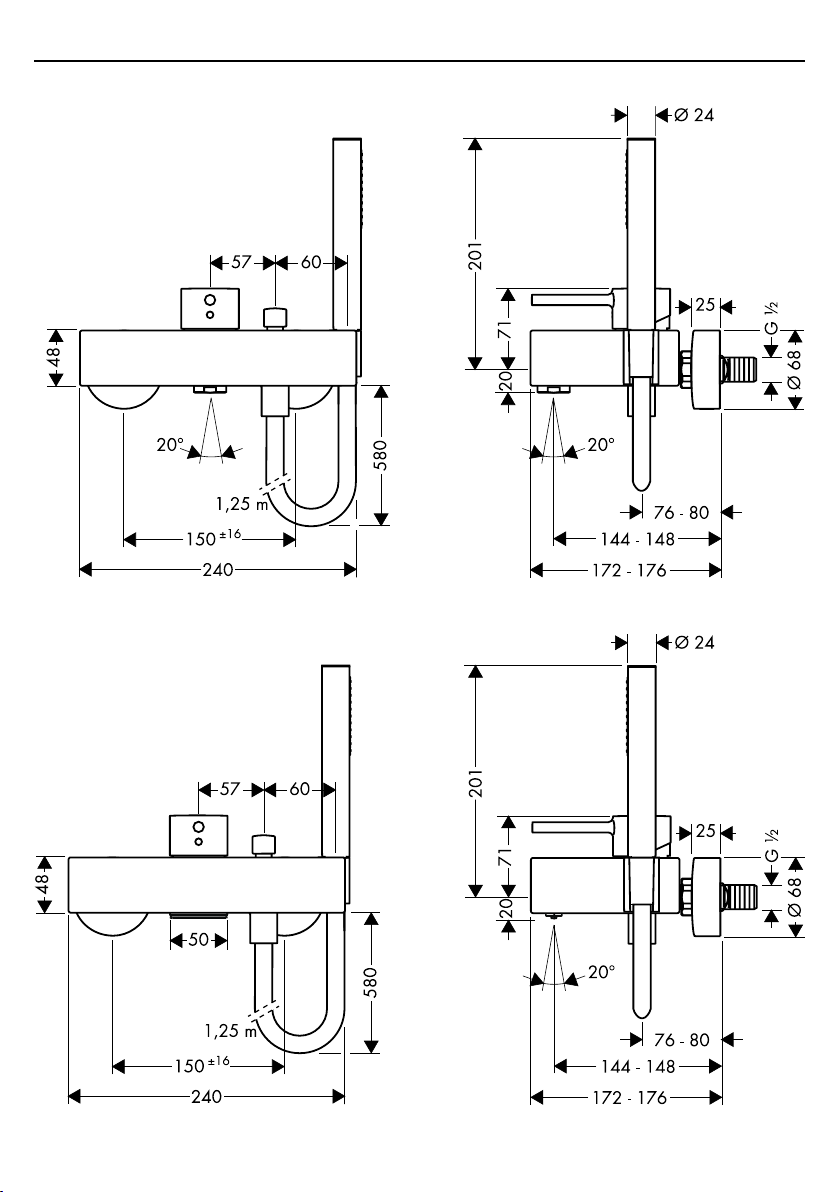

10401XXX / 10601XXX
10402000

3
10401XXX / 10601XXX
9
8
7
5
6
10
4
11
36
S-Anschluss
Raccord-S
S-union
Raccordi
Acometida
Aanslutningen
Eksenteranslutningen
Excêntrico esférico
Przyłącze S
1
1.1
2
14
13
12
10402000
15
3
Silikon (essigsäurefrei!)
Silicone (sans acide acétique!)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)

4
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. S - Anschlüsse montieren und ausrichten.
3. Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser.
Schwenkung nach rechts = kaltes Wasser.
10401XXX/10402000:UmstellenzurHandbrause
durch Ziehen am Zugknopf. Die Rückstellung erfolgt
nach Schließen des Griffes automatisch.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemp.: 65° C
Anschlussmaße: 150 ± 16 mm
Anschlüsse G ½": kalt rechts -
warm links
Durchflussleistung: ca. 22 l/min 0,3 MPa
Prüfzeichen
10402000: PA-IX 9987/II0B
10601XXX: PA-IX 9989/IB
Eigensicher gegen Rückfließen
Deutsch
Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 13.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Serviceteile (siehe Seite 3)
1 Griff 10490XXX
1.1 Griffstopfen 96338000
2 Kappe 96395XXX
3 Mutter 96461000
4 Kartusche kpl. 92730000
5 Rosette 96467XXX
6 S-Anschluss 94140000
7 Luftsprudler kpl. (10) 13485000
8 Umsteller kpl. 94077000
9 Zugknopf 96466XXX
10 Rückflussverhinderer 94074000
11 Schalldämpfer 96429000
12 Brauseschlauch 28282XXX
13 Siebdichtung (25) 94246000
14 Handbrause 28531XXX
15 Strahlformer kpl. 97467000
XXX = Farbcodierung
000chrom
810satinox
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause versch-
mutzt
- Rückflussverhinderer sitzt fest
- Siebdichtung zwischen Brause
und Schlauch reinigen
- Rückflussverhinderer austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedere Heißwassertemperatur - Warmwasserbegrenzung falsch
eingestellt - Warmwassserbegrenzung ein- stellen
Durchlauferhitzer schaltet nicht
ein - Drossel in Handbrause nicht ausgebaut
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer sitzt fest
- Drossel aus Handbrause ent-
fernen
- Schmutzfangsiebe reinigen/
austauschen
- Rückflussverhinderer austauschen

5
Montage
1. Purger les conduites d'alimentation.
2. Monter les raccords.
3. Mettre les joints et visser le corps.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou baissant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
En tournant sur la gauche = eau chaude.
10401XXX / 10402000: Tirer le bouton pour
l’inversion à la douchette. L’inverseur revient auto-
matiquement après la fermeture d’eau.
Informations techniques
Pression max. de service autorisée: 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Raccordement G ½": eau froide à droite
eau chaude à gauche
entr'axe 150±16 mm
Débit à 0,3 MPa: env. 22 l/min
Claasification accoustique et débit
10402XXX/10601XXX: ACS
Avec dispositif anti-retour
Mitigeur avec limitation de la température: pour le
réglrage voir page 13.
Français
Unelimitation dela températuren'est pasnécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-eau
à commande hydraulique ou thermique à condition
que la pression soit au minimum de 0,15 MPa.
Pièces détachées (voir pages 3)
1 étrier de commande 10490XXX
1.1 cache vis 96338000
2 capot sphérique 96395XXX
3 écrou 96461000
4 cartouche cpl. 92730000
5 rosace 96467XXX
6 raccord-S 94140000
7 mousseur cpl. (10) 13485000
8 inverseur 94077000
9 manette d'inversion 96466XXX
10 clapet anti retour 94074000
11 membrane anti bruit 96429000
12 flexible 28282XXX
13 joint à filtre (25) 94246000
14 douchette 28531XXX
15 diffuseur cpl. 97467000
XXX = Couleurs
000chromé
810satinox
Disfonctionnement Cause Solution
Pas assez d´eau - Joint-filtre de douchette encrassé
- Clapet anti-retour bloquet
- Nettoyez le joint-filtre entre la
douchette et le flexible
- Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse, entar-
trée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d’eau chaude trop
basse, pas d´eau froide - Limiteur de température mal positionné - Positionner le limiteur de tem- pérature
Le chauffe-eau instantané ne
s´allume - Limitation de douchette non démontée
- Filtres encrassés
- Clapet anti-retour blo-que
- Enlevez la limitation de
douchette
- Nettoyez / changez les filtres
- Changez le clapet anti-retour

6
English
Assembly
1. Flush through the supply pipes.
2. Mount the S - unions and align them.
3. Fasten the mixer with the washers.
The hot and cold supplies must be of equal
pressures.
Operation
The mixer is activated by lifting the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
10401XXX / 10402000: The flow is changed from
bath to shower function by pulling the diverter knob.
After shutting off the water flow, the mixer returns
automatically to the bath function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0.1 - 0.5 MPa
Test pressure: 1.6 MPa
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 16 mm
Connections G ½": cold right -
hot left
Rate of flow 0.3 MPa: approx. 22 l/min
Test certificate
10402XXX/10601XXX: WRAS
Anti-pollution function
To adjust the hot water limiter on single lever mixers,
please see page 13.
Noadjustment is necessary when usinga continuous
flow water heater.
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0.15 MPa.
Spare parts (see page 3)
1 handle 10490XXX
1.1 screw cover 96338000
2 flange 96395XXX
3 nut 96461000
4 cartridge cpl. 92730000
5 flange 96467XXX
6 ball S - unions 94140000
7 aerator cpl. (10) 13485000
8 selector assy 94077000
9 diverter knob 96466XXX
10 non return valve 94074000
11 noise reduction 96429000
12 hose 28282XXX
13 filter packing (25) 94246000
14 handshower 28531XXX
15 spray former cpl. 97467000
XXX = Colors
000chrome plated
810satinox
Fault Cause Remedy
Insufficient water - Shower filter seal dirty
- Non return valve hasn’t moved
back
- Clean filter seal between shower
and hose
- Exchange non return valves
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Filter are dirty
- Non return valve hasn’t moved
back
- Remove flow limiter
- Clean the filter / exchange filter
- Exchange non return valves

7
Montaggio
1. Collegare le uscite principali.
2. Montare i raccordi eccentrici.
3. Avvitare il rubinetto.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua
calda.
Uso
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
10401XXX / 10402000: Si può cambiare la funzi-
one da vasca a doccia tirando il pomello deviatore.
Dopo la chiusura del flusso dell’acqua, il miscelatore
torna automaticamente alla funzione vasca.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temperatura dell'acqua calda consigliata: 65° C
Distanza di raccordo: 150 ± 16 mm
Raccordi: G ½"
Potenza di erogazione: 22 l/min
0,3 MPa
Sicurezza antiriflusso
Italiano
Regolazione del limitatore di erogazione di acqua
caldedeimiscelatorimonocomando,vederepagina
13. In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 0,15 MPa.
Parti di ricambio (vedi pagg. 3)
1 maniglia 10490XXX
1.1 tappino 96338000
2 cappuccio 96395XXX
3 ghiera di fissaggio 96461000
4 cartuccia completa 92730000
5 rosette 96467XXX
6 raccordi eccentrici 94140000
7 rompigetto (10) 13485000
8 deviatore 94077000
9 pomello 96466XXX
10 valvola antiriflusso 94074000
11 sorbente acustico 96429000
12 flessibile 28282XXX
13 filtro (25) 94246000
14 doccia 28531XXX
15 rompigetto compl. 97467000
XXX = Trattamento
000cromato
810satinox
Guasto Causa Soluzione possibile
Scarsità d’acqua - Guarnizione del filtro dellaGuarnizione del filtro della
doccia sporca
- Valvola antiriflusso non funzionaValvola antiriflusso non funziona
correttamentett
- Pulire la guarnizione del filtro traPulire la guarnizione del filtro tra
doccia e flessibile
- Sostituire la valvola antiriflussoSostituire la valvola antiriflusso
Miscelatore duro - Cartuccia difettosaCartuccia difettosa - Sostituire la cartucciaSostituire la cartuccia
Armatur tropft - Cartuccia difettosatCartuccia difettosatt - Sostituire la cartucciaSostituire la cartuccia
Temperatura dell’acqua calda - Limitazione dell’acqua caldaLimitazione dell’acqua calda
regolata male - Regolare la limitazioneRegolare la limitazione dell’acqua calda
La caldaia istantanea non lavora - Il limitatore di portata non èIl limitatore di portata non è
stato smontato dalla doccetta
- Filtri sporchiFiltri sporchi
- Valvola antiriflusso non funzionaValvola antiriflusso non funziona
correttamente
- Smontare il limitatore di portataSmontare il limitatore di portata
dalla doccetta
- Pulire/sostituire i filtriPulire/sostituire i filtri
- Sostituire la valvola antiriflussoSostituire la valvola antiriflusso

8
Montaje
1. Purgar las tuberías de afluencia.
2. Montar los racores excéntricos.
3. Montar el mezclador.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
10401XXX / 10402000: Al estirar del inversor, se
pasa a la función de teleducha. Al cerrar el mando
vuelve automáticamente a su posición inicial.
Datos técnicos
Presión en servicio: max .1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Racores excéntricos G ½": 150 ± 16 mm
Caudal máximo: 22 l/min
0,3 MPa
Seguro contra el retorno
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 13.
Español
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores contínuos de agua que sean
manejadosde manerahidráulica otérmica, siempre
que la presión del caudal ascienda a un mínimo
de 0,15 MPa.
Repuestos (ver página 3)
1 Manecilla 10490XXX
1.1 Tapón 96338000
2 Florón 96395XXX
3 Tuerca 96461000
4 Cartucho completo 92730000
8 Florón 96467XXX
6 Excéntrica standard 94140000
7 Aireador completo 13485000
8 Inversor 94077000
9 Bola del tirador 96466XXX
10 Válvula antirretorno 94074000
11 Silenciador 96429000
12 Flexo 28282XXX
13 Junta de filtración (25) 94246000
14 Teleducha 28531XXX
15 Aireador completo 97467000
XXX = Acabados
000cromado
810satinox
Avería Causa Remedio
Sale poca agua - filtro de la ducha sucio
- válvula anti-retorno cerrada - limpiar/cambiar filtros entre flexo y ducha
- cambiar válvula anti-retorno
Manecilla va dura - cartucho dañado - cambiar cartucho
Grifo pierde aguat - cartucho dañado - cambiar cartucho
Temperatura del agua demasiado
baja no hay - tope de agua caliente mal t - ajustar tope
Calentador instantáneo no se
enciende - no se ha quitado limitador de caudal de la teleducha
- filtros sucios
- válvula anti-retorno cerrada
- quitar limitador de cauda
- limpiar/cambiar filtros
- cambiar válvula anti-retorno

9
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. S - koppelingen monteren.
3. Met de vastzetmoeren het armatuur
aandraaien.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water, naar rechts =
koud water.
10401XXX / 10402000: Omstellen naar hand-
douche door aan de omstelknop te trekken. Het
terugstellen naar de uitloop volgt automatisch na
het sluiten van de greep.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 16 mm
Aansluitingen G ½": koud rechts -
warm links
Doorstroomcapaciteit: 22 l/min 0,3 MPa
Beveiligd tegen terugstromen
Nederlands
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 13.
Inkombinatiemetgeisersiseenwarmwaterbegrenzing
niet noodzakelijk.
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min.
0,15 MPa bedraagt.
Service onderdelen (zie pag. 3)
1 Greep 10490XXX
1.1 Greepstopje 96338000
2 Afdekkap 96395XXX
3 Moer 96461000
4 Kardoes kompl. 92730000
5 Rozet 96467XXX
6 S - koppelingen 94140000
7 Perlator kompl. 13485000
8 Omstelling 94077000
9 Trekknop 96466XXX
10 Terugslagklep 94074000
11 Geluidsdemper 96429000
12 doucheslang 28282XXX
13 zeefje (25) 94246000
14 handdouche 28531XXX
15 straalopeningen kompl. 97467000
XXX = Kleuren
000verchroomd
810satinox
Probleem Oorzaak Oplossing
Weinig water - Zeefdichting handdouche ver-
stop
- Terugslagklep zit vast
- Zeefdichting handdouche reini-
gen
- Terugslagklep uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te
laag - Heetwaterbegrenzer verkeerd ingesteldt - Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Vuilvangzeef verstopt
- Terugslagklep zit vast
- Begrenzer uit handdouche verwi-
jderen
- Vuilvangzeef reinigen/
uitwisselen
- Terugslagklep uitwisselen

10
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér de ekxentriske forskruninger.
3. Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve i grebet åbnes for vandet.
Drejning mod venstre = varmt vand,
drejning højre = koldt vand.
10401XXX/10402000:Omskift fra kartudtilhånd-
bruser sker ved at trække i knoppen. Tilbagestilling
sker automatisk, når der lukkes for vandet.
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger G ½": Koldt højre
varmt venstre
Gennemstrømningskapacitet: 22 l/min
0,3 MPa
Med indbygget kontraventil
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 13.
Dansk
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.
Reservedele (se s. 3)
1 Greb 10490XXX
1.1 Dækknap til grep 96338000
2 Dækskive 96395XXX
3 Møtrik 96461000
4 Indmat 92730000
5 Roset 96467XXX
6 Ekxentrisk forskruning 94140000
7 Perlator kpl. 13485000
8 Omstiller 94077000
9 Trykknap 96466XXX
10 Kontraventil 94074000
11 Støjdæmper 96429000
12 Slange 28282XXX
13 Smudsfangssi (25) 94246000
14 Håndbruser 28531XXX
15 Strålekanalerne kpl. 97467000
XXX = Overflade
000crom
810satinox
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange erSien mellem bruser og slange er
snavset
- Kontraventilen hængertKontraventilen hængertt
- Rengør sien mellem bruser ogRengør sien mellem bruser og
slange
- Udskift kontraventilUdskift kontraventil
Grebet går trægt - Defekt kartuscheDefekt kartusche - Udskift kartuschenUdskift kartuschen
Armaturet drypper - Defekt kartuschetDefekt kartuschett - Udskift kartuschenUdskift kartuschen
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen erVarmtvandsbegræns-ningen er
forkert indstillet - Indstil varmtvandsbe-grænsnin-Indstil varmtvandsbe-grænsnin- gen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren erVandsparen i håndbruseren er
ikke fjernet
- Smudsfangsien er snavsetSmudsfangsien er snavset
- Kontraventilen hængerKontraventilen hænger
- Afmonter vandsparen i håndbru-Afmonter vandsparen i håndbru-
seren
- Rengør/udskift smudsfangsiRengør/udskift smudsfangsi
- Udskift kontraventilUdskift kontraventil

11
Montagem
1. Purgar bem as tubagens de alimenttação de
água.
2. Colocar os excêntricos.
3. Fixar a misturadora aos excêntricos, com os
verdantes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria.
10401XXX/10402000: Paraseleccionara função
do chuveiro de mão puxar o inversor. Depois de
fechar a água, a misturadora regressa automatica-
mente à função de banheira.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. da água quente recomendada: 65° C
Distância entre eixos: 150 ± 16 mm
Ligações G ½": fria à direita -
quenteàesquerda
Caudal 0,3 MPa: aprox. 22 l/min
Função anti-retorno e anti-vácuo
Português
Misturadoramomocomandoequipadacomlimitador
de temperatura (vide pàg. 13).
Não se aplica quando são utilizados esquentadores
instantâneos.
As misturadoras monocomando Hansgrohe podem
serutilizadascomesquentadores(decontrolotérmico
ou hidráulico) desde que a pressão de utilização
seja, no minimo, de 0,15 MPa.
Peças de substituição (ver página 3)
1 Manípulo 10490XXX
1.1 Tampa de parafuso 96338000
2 Espelho do manípulo 96395XXX
3 Porca 96461000
4 Unidade de mistura (completa) 92730000
5 Espelho 96467XXX
6 Excêntrico 94140000
7 Emulsor 13485000
8 Piston 94077000
9 Manipulo do inversor 96466XXX
10 Válvula anti-retorno 94074000
11 Redutor de ruído 96429000
12 Tubo flexivel 28282XXX
13 Filtro (25) 94246000
14 Chuveiro de mão 28531XXX
15 Emulsor compl. 97467000
XXX = Acabamentos
000cromado
810satinox
Falha Causa Solução
Água insuficiente - Filtro do vedante do chuveiro
sujo
- Válvula anti-retorno está presa
- Limpar/trocar o filtro entre o chu-
veiro e o tubo flexível
- Trocar a válvula anti-retorno
Misturadora perra - Cartucho defeituoso, calcificado - Substituir cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir cartucho
Temperatura da água quente
muito baixa - O limitador de temperatura está incorrectamente colocado - Regular o limitador de tempera- tura
O esquentador instantâneo não
funciona - O limitador de caudal não foi retirado
- Filtro sujo
- Válvula anti-retorno está presa
- Retirar o limitador de caudal
- Limpar/trocar o filtro
- Trocar a válvula anti-retorno

12
Montaż
1. Przepłukać instalację
2. Przyłącze typu S zamontować i nastawić.
3. Dokręcić armaturę z uszczelkami.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Obsługa
Przez skierowanie uchwytu mieszacza do góry
następuje jego uruchomienie.
Obrót uchwytu w lewo = woda cieplejsza.
Obrót uchwytu w prawo = woda zimniejsza.
10401XXX / 10402000: Załączenie główkipryszni�Załączenie główki pryszni�
cowej uzyskujemy przez pociągniecie cięgła. Otwar�
cie przepływu wody przez wylewkę automatycznie
zamyka wypływ wody przez wylewkę.
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 � 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Maksymalna temperatura
wody gorącej: max. 80° C
Zalecana temperatura
wody gorącej: 65° C
Podłączenia: 150 ± 16 mm
Przyłącza 1/2 ‘: Zimna prawo –
ciepła lewo
Przepływ przy 0,3 MPa: ok. 22 l/min
Zabezpieczenie przed przepływem zwrotnym
Polski
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie � patrz str. 13.
W połączeniu z przepływowymi podgrzewaczami wody
blokada wody gorącej nie jest konieczna.
Mieszacze jednouchwytowe Hansgrohe mogą być stoso�
wane w połączeniu z przepływowymi podgrzewaczami
wody, sterowanymi hydraulicznie i termicznie, jeśli ciśnienie
wody wynosi min. 0,15 MPa.
Części serwisowe (zobacz str. 3)
1 Uchwyt 10490XXX
1.1 Korek maskujący 96338000
2 Osłona 96395XXX
3 Nakrętka 96461000
4 Wkład kpl. 92730000
5 Rozeta 96467XXX
6 Przyłącze S 94140000
7 Napowietrzacz (perlator) (10) 13485000
8 Przełącznik 94077000
9 Kulka przełącznika 96466XXX
10 Zabezpieczenie przepływu zwrotnego 94074000
11 Tłumik dźwieków 96429000
12 Wąż prysznicowy 28282XXX
13 Filtr sitkowy (25) 94246000
14 Główka prysznicowa 28531XXX
15 Napowietrzacz (perlator) 97467000
XXX = kody wykończenia powierzchni
000 chrom
810 satinox
Usterka Przyczyna Pomoc
mała ilość wypływającej wody - zabrudzony ltr sitkowy w
uchwycie główki prysznicowej,
- za mocno osadzone
zabezpieczenie przepływu
zwrotnego
- oczyścić ltr sitkowy pomiędzy
główką prysznicową, a wężem
prysznicowym,
� wymienić zabezpieczenie
przepływu zwrotnego
ciężka praca uchwytu armatury - defekt wkładu, osady kamienia
wapiennego,
- wymiana wkładu
armatura cieknie - defekt wkładu - wymiana wkładu
za niska temperatura ciepłej
wody
- złe ustawienie ograniczenia
ciepłej wody,
- ustawić poprawnie ograniczenie
ciepłej wody
przepływowy podgrzewacz
wody nie załącza się
- dławik przepływu nie został
usunięty z główki prysznicowej,
- zabrudzony ltr sitkowy,
- za mocno osadzone
zabezpieczenie przepływu
zwrotnego
- usunąć dławik z główki
prysznicowej,
� �oczyścić/ wymienić ltry,oczyścić/ wymienić ltry,
� wymienić zabezpieczenie
przepływu zwrotnego

13
21 3
4 5
6 7
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.

14
MitRubit®,dermanuellenReinigungsfunktionkönnen
die Strahlformer durch einfaches Rubbeln vom Kalk
befreit werden.
La pomme de douche est équipée de Rubit®, le
système anticalcaire manuel. Les dépôts de calcaire
s’enlèvent en frottant avec un doigt ou avec une
éponge sur les ouvertures de jets élastiques.
The Rubit®cleaning function only needs a small
manual rubover to remove the lime scale from the
spray channels.
Con Rubit®, la funzione anticalcare manuale, i
diffusori del getto possone essere liberati da calcare
con un semplice strofinamento.
Rubit®,lafuncióndelimpiezamanual,permitequitar
la cal simplemente frotando los ejectores.
MetRubit®,dehandmatigereinigingsfunktie,kunnen
destraalopeningendoorhetmetdehandwegwrijven
van kalk, gereinigd worden.
Med Rubit®, den manuelle rengøringsfunktion kan
strålekanalerne let renses for kalk - der skal blot
gnubbes!
O sistema de limpeza Rubit®requer apenas uma
ligeira passagem com a mão para remover os
depósitos de calcário do emulsor.
Funkcja Rubit® wymaga jedynie delikatnego
potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.

15

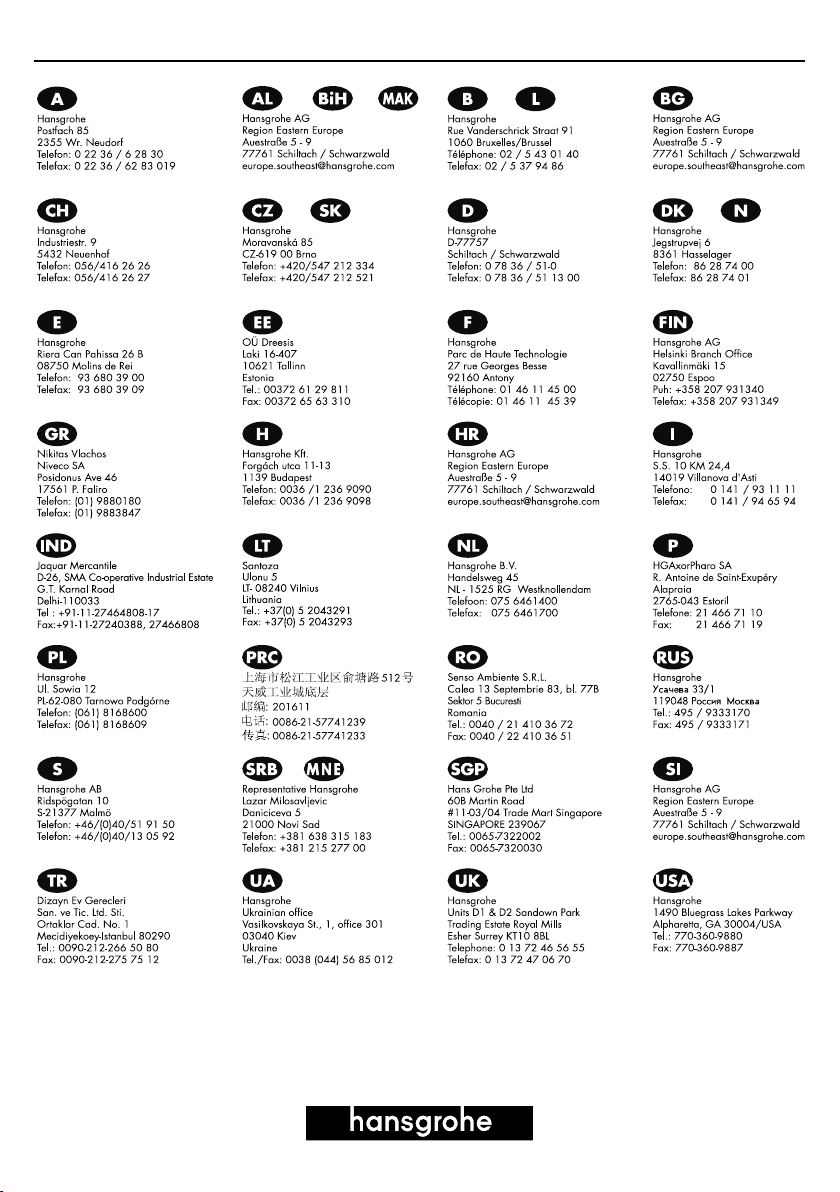

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
06/2007 9.09512.03
