Hans Grohe Ecostat Classic Square 15728 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Ecostat E
15708XX1
Ecostat
Square
15714XX1
Ecostat Classic
Square
15728XX1
Ecostat S
15758XX1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 6.6 GPM (25 l/min)
@ 44 PSI (0.3 MPa)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation
• This trim is for use with iBox Universal Plus model
01850181 (not included). When this trim kit is
installed on the rough valve, an automatically
compensating valve for anti-scald protection
for individual fixture fittings, compliant to ASME
A112.18.1/CSA B125.1, will be created.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49° C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44° C).
• The thermostatic trim with volume control and
diverter is suitable for a two-function installation,
such as a showerhead and tub spout, or
showerhead and handshower. Do not use this
trim in a one-function installation.
 Do not use a diverter tub spout.
• This thermostatic mixing valve is for use with a
showerhead rated at 1.1 GPM (4.2 l/min) or
higher.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 6.6 GPM (25 l/min)
@ 44 PSI (0.3 MPa)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181. Une valve de compensation
automatique pour protection anti-brûlure de
raccords de robinetterie individuels, conforme à la
norme ASME A112.18.1/CSA B125.1, est obtenue
lorsque l’ensemble de garniture est installé.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49° C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44° C).
• Il convient à installation à deux fonctions,
comme une pomme de douche et une douchette.
Ne pas utiliser ce produit pour une installation
d’un-fonction.
 Ne pas utiliser ce produit avec un bec de
baignoire inverseur.
• Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 1.1 GPM
(4.2 l/min) ou supérieur.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 6.6 GPM (25 l/min)
@ 44 PSI (0.3 MPa)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La unidad requiere una pieza interior de válvula
01850181. Cuando se instala el kit de pieza
exterior se crea una válvula de compensación
automática para protección anti-escaldadura
para accesorios individuales, en cumplimiento
con ASME A112.18.1/CSA B125.1.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49° C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44° C).
• Esta pieza es adecuada para la instalación de
dos funciones, tal como una ducha cabezal y
una teleducha.No utilice este producto para una
instalación de un-función.
 No utilice este producto con un surtidor
de bañera tipo distribuidor.
• El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 1.1 GPM
(4.2 l/min) o más.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Installation Suggestion / Suggestion d'installation / Sugerencia para la instalación
This trim set is for use in a two-
function shower (a).
It may be used in a multi-function
shower in combination with a
Quattro or Trio diverter (b).
 Do not use this product
in combination with a
diverter tub spout.
Cet ensemble de garnitures est
destiné à être utilisé dans une
douche avec deux fonctions (a).
Il peut être utilisé dans une douche
multifonction en combinaison avec
un inverseur Quattro ou Trio (b).
 N’utilisez pas ce
produit avec un bec de
baignoire inverseur.
Este producto es para usar en
una ducha con una función (a).
Se puede utilizar en una ducha
multifunción en combinación con
un distribudor Quattro o Trio (b).
 No utilice este producto
en combinación con un
surtdor de bañera tipo
distribudor.
Ø 1¾"
(45 mm)
Ø1⅛"
(30 mm)
2⅞" (74 mm)
2"-3⅛"
(52 - 80 mm)
6⅛"/6⅛" (155/155 mm)
⅝" (15 mm)
2½"
(63 mm)
1⅛"
(28 mm)
Ø 1¾"
(45 mm) Ø1⅛"
(30 mm)
2⅞" (74 mm)
2"-3⅛"
(52-80 mm)
2½" (63 mm)
6⅛"/6⅛" (155/155 mm)
⅝" (15 mm)
1⅛"
(28 mm)
Ø 1¾"
(45 mm)
Ø1⅛" (30 mm)
2⅞"
(74 mm)
2⅝"-3¾"
(66 - 94 mm)
6⅜"/6⅜" (162/162 mm)
⅝" (16 mm)
2½"
(63 mm)
2"
(51 mm)
Ø 1¾"
(45 mm)
Ø1⅛"
(30 mm)
2⅞" (74 mm)
2"-3⅛"
(52-80 mm)
2½" (63 mm)
Ø5⅞" (150 mm)
⅝" (1
5 mm)
1⅛"
(28 mm)
¾"
¾"
½"
¾"
¾"
½"
Ecostat E
15708XX1 Ecostat Square 15714XX1 Ecostat Classic Square 15728XX1 Ecostat S 15758XX1
a b
01850181 +
15758XX1
Thermostatic
Mixer Trim
with Diverter
tub spout
tub spout
15984181
Trio
diverter +
04232XX1
Trim

6
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
 Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 Avis
Le corps d'encastrement iBox
Universal Plus, #01850181, (non
compris) inclut les arrêts d'isola-
tion service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
Tools Required / Outiles Utiles /
Herramientas Útiles
2 mm
3 mm
4 mm
5 mm
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
Remove the dust cover.
Open both stops.
Retirez l’étiquette.
Ouvrez l’eau à les butées d’arrêt d’isolation.
Retire la etiqueta.
Abra los pasos del agua en los cierres de servicios.
Allow the hot and cold supplies to flush for at least 5
minutes.
To reduce the risk of scald injury, avoid
skin contact with hot water.
Rincez les conduites de l’eau pour au moins 5
minutes.
Pour réduire les risques de blessures par
brûlure, évitez le contact de la peau avec
l’eau chaud.
Lave los suministros de agua para por lo menos
cinco minutos.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua
caliente.
90°
1
4 mm
4 mm
1
2
2
> 5 min
> 5 min

8
Close the stops.
Fermez l’eau chaude et l’eau froid à les butées
d’arrêt d’isolation.
Cierre los pasos del agua caliente y del agua fría en
los cierres de servicio.
90°
3
4 mm
4 mm

9
Install the sealing gasket / Installez le joint d'étanchéité / Instale la junta de sellado
Square and SoftCube escutcheons only: Push
the flexible sealing gasket into the channel on the
rear of the escutcheon.
The gasket should not go into the notch on the bottom
of the escutcheon.
If the sealing gasket is too long, trim it.
Écusson Square et SoftCube uniquement :
Poussez le joint d'étanchéité flexible dans le canal à
l'arrière de l'écusson.
Le joint ne doit pas entrer dans l'encoche au bas de
l'écusson.
Si le joint d'étanchéité est trop long, coupez-le.
Escudos Square y SoftCube solamente:
Empuje la junta de sellado flexible en el canal de la
parte trasera del escudo.
La junta no debe entrar en la muesca en la parte
inferior del escudo.
Si la junta de sellado es demasiado larga, recórtela.
1
2

10
Installation / Installation / Instalación
To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
(1-2 mm) from the finished wall surface.
Seal the wall around the plaster shield
with waterproof sealant.
Pour réduire les risques de blessures par
brûlure et de dommages matériels, assurez-
vous que les butées d’arrêt sont fermées.
Coupez le protecteur de façon à ce qu’une partie de ¹⁄₁₆ à
⅛ po (1 à 2 mm) soit à l’extérieur de la surface du mur fini.
Scellez le mur autour du protecteur à l’aide
d’un agent d’étanchéité.
Para evitar lesiones por escaldadura y da-
ños a la propiedad, asegúrese de que los
topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" (1-2 mm) de la superficie de la pared terminada.
Selle la pared alrededor del protector de
yeso con un sellador impermeable.
Remove the flush insert and the flush insert seals.
Dry the inside of the valve.
Retirez la pièce d’insertion affleurante et les joints.
Essuyez l’intérieur de la soupape.
Retire el inserto de lavado y las juntas.

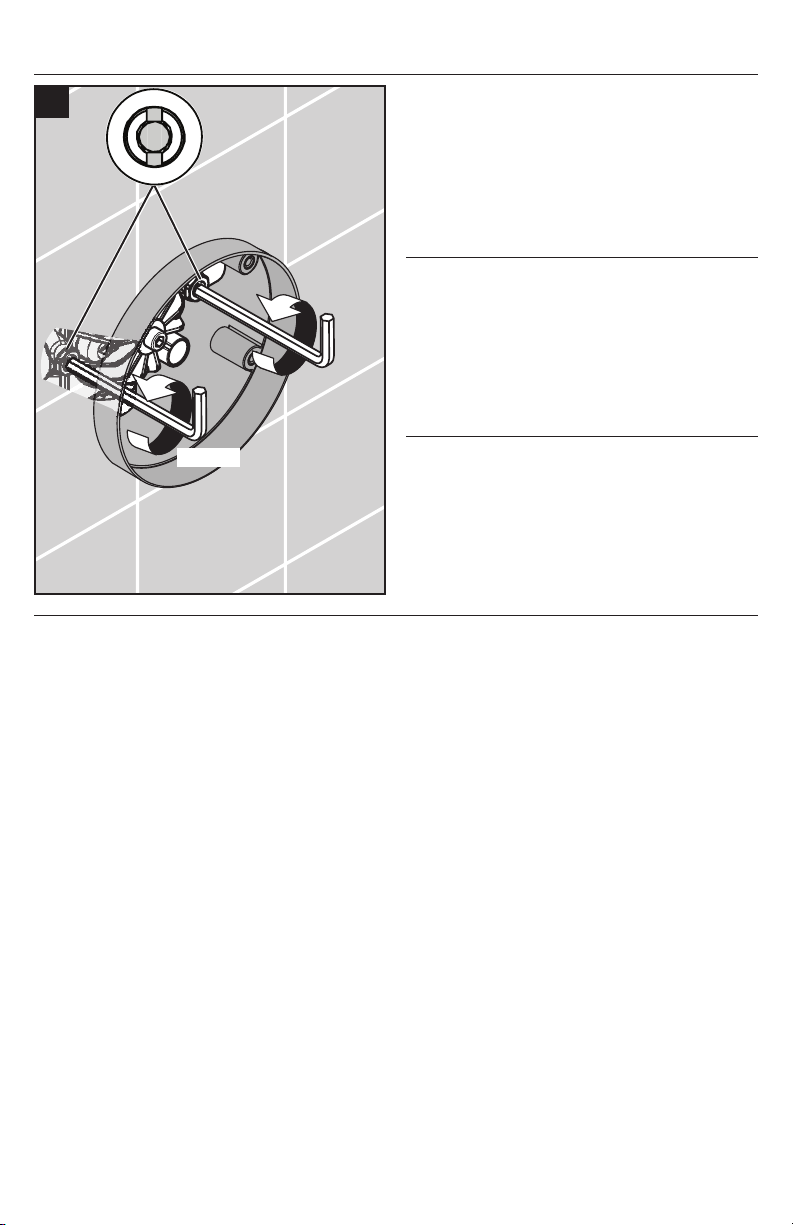

Secar el interior de la válvula.
¹⁄₁₆"-⅛"
1-2 mm
1
1
2
2
5 mm
1
2

11

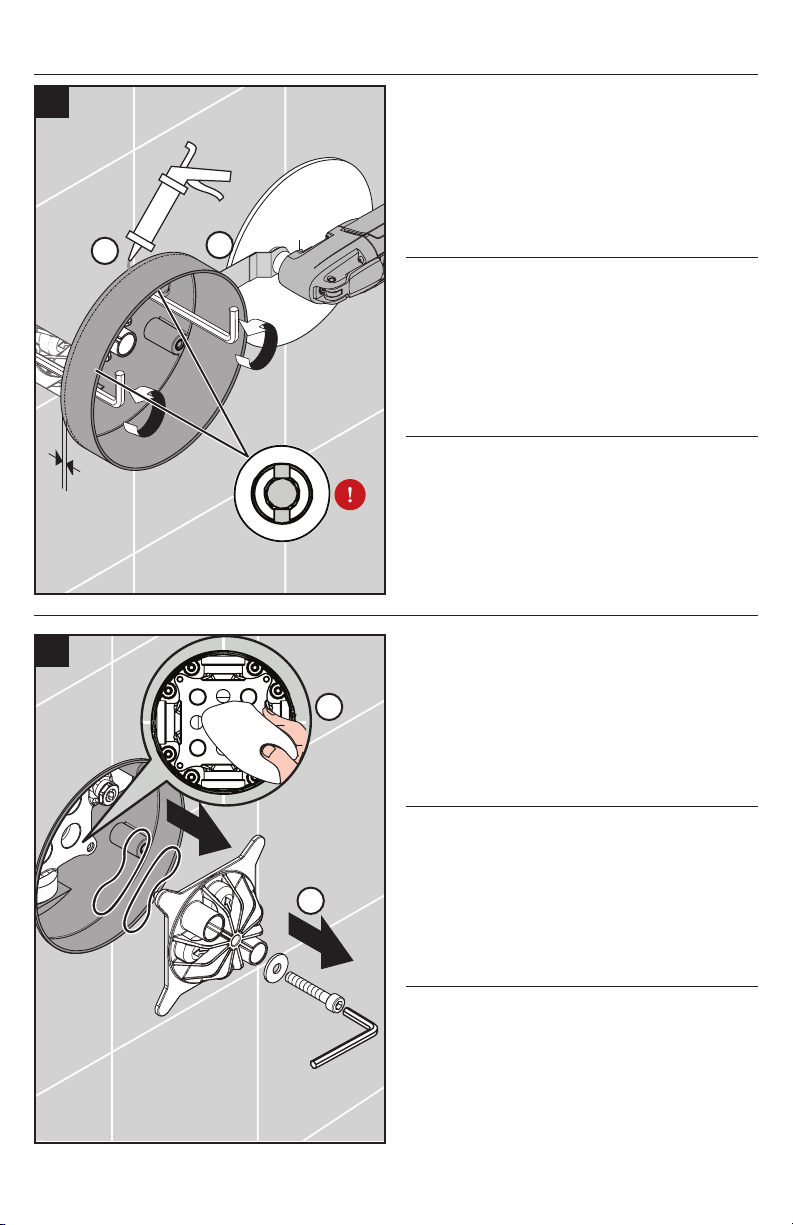

Install the function block.
Install and tighten the function block screws using a
4 mm Allen wrench.
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Insérez le bloc de fonction.
Installez les vis du bloc de fonction à l’aide d’une clé
Allen de 4 mm.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Inserte el bloque de función.
Instale los tornillos del bloque de función con una
llave Allen de 4 mm.
Mida la distancia entre la superficie de la pared y la
brida de tornillo. Anote esta medida (“x”).
3
4 mm
3.6 ft-lb
5 Nm
1
2
4

12

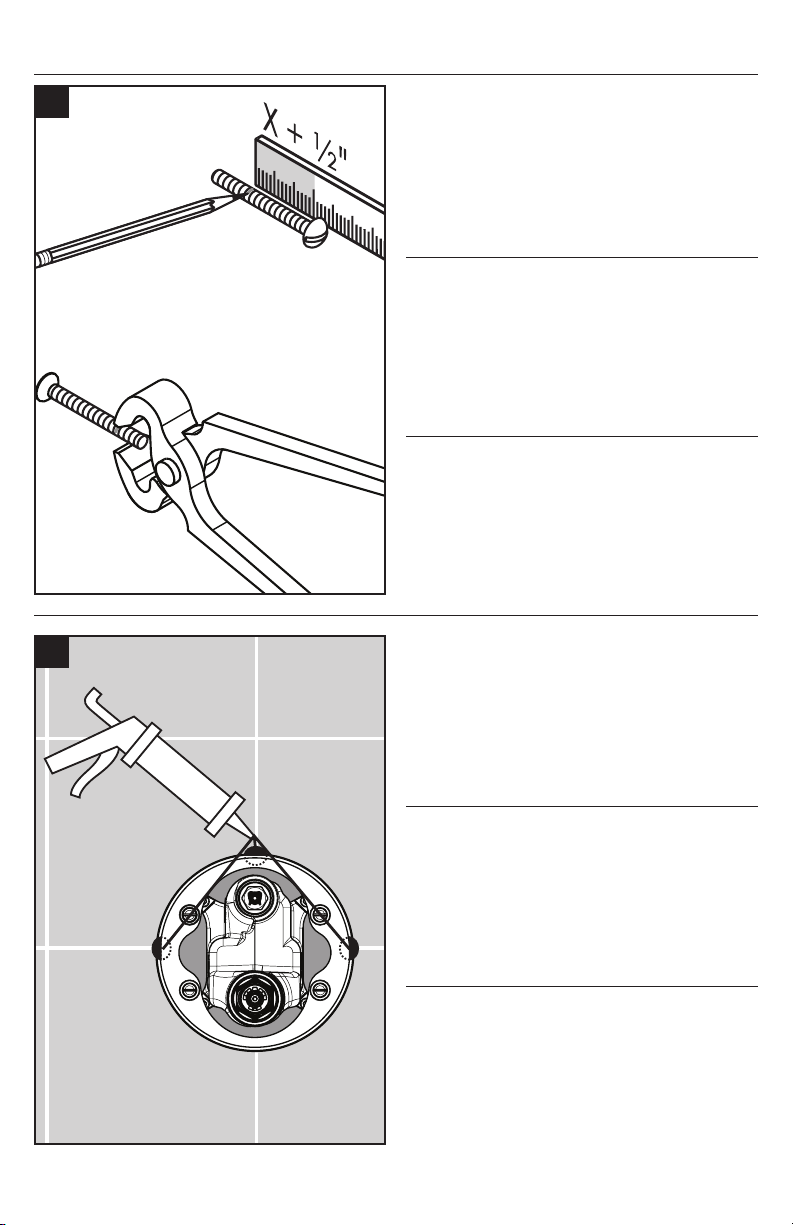

Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Place a dab of waterproof sealant at each grout
joint.
Ajoutez ½ po à cette longueur « X ». Notez cette
nouvelle longueur.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X.
Appliquer une petite quantité de l’agent d’étanchéité
aux joints de coulis.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X.
Coloque un poco de sellador a prueba de agua en
las uniones de la lechada de cemento.
5
6

13
Open the stops.
Install the carrier plate so that the notch is at the bot-
tom. Install and tighten the four cut screws.
Slide the thermostatic mixer sleeve on so that the
indexing mark is at the 12:00 position.
Screw on the diverter sleeve.
Install the escutcheon.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas. Installez les vis.
Installez la douille thermostatique de façon à ce que
la marque de repère soit à la position 12:00.
Installez la douille inverseur.
Installez le rosace.
Abra el paso del agua en los cierres de servicio.
Instale la placa del portador de manera que la
ranura quede en la parte inferior. Instale los tornillos.
Instale el casquillo de manera que la marca indica-
dora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el florón.
1
0
0
°
F
2
7
4 mm
1
2
90°
90°
8
1
2
3

14

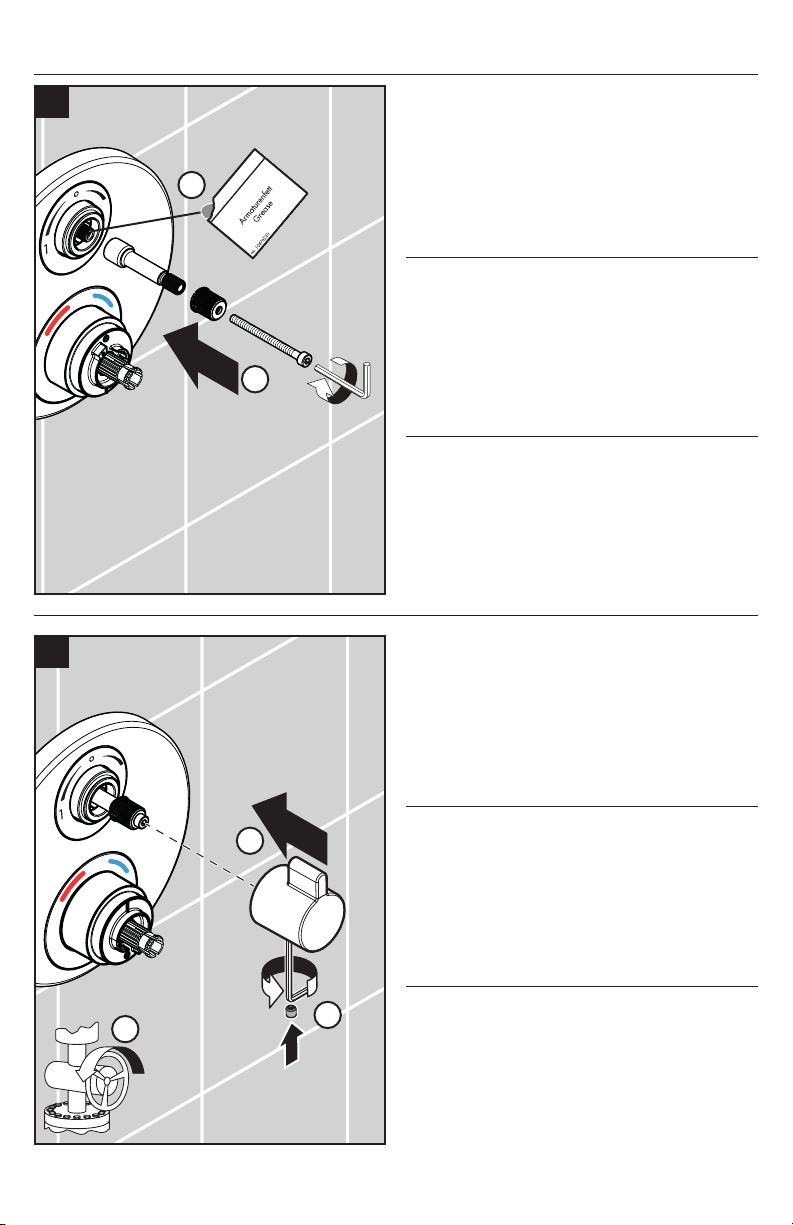

Lubricate the diverter stem with a small amount of
white plumber's grease.
Install the handle adapter and the snap connector.
Tighten the screw using a 3 mm Allen wrench.
Turn the water on at the main.
Install the diverter handle.
Tighten the diverter handle screw using a 2 mm Allen
wrench.
Install the screw cover.
Lubrifiez la tige de manoeuvre avec une petite quan-
tité de graisse de plomberie blanche.
Installez l’adaptateur de poignée et le connecteur
de poignée. Serrez la vis à l'aide d'une clé Allen de
3 mm.
Ouvrez l’eau à la valve principale.
Installe la poignée d’inverseur.
Serrez le vis de la poignée d’inverseur à l’aide d’une
clé hexagonale de 2 mm.
Installez le cache-vis.
Lubrique el vástago de la válvula con una pequeña
cantidad de grasa blanca para plomería.
Instale el adaptador del mando y el conector a pre-
sión. Apriete el tornillo con una llave Allen de 3 mm.
Abra el paso del agua en la entrada del suministro.
Instale la manija del inversor.
Apriete el tornillo de la manija del inversor con una
llave Allen de 2 mm.
Instale la tapa del tornillo.
1
0
0
°
F
2
1
0
0
°
F
2
9
3 mm
3 ft-lb
4 Nm
1
2
10
1
2
3

15
TEST THE VALVE:
Turn the diverter handle to the “on” position.
Turn the thermostatic mixer stem counter-clockwise
until it stops. Measure the temperature of the output
water.
If the water is hotter than 120°F (49° C)
or that permitted by local plumbing code, adjust
the high temperature limit stop (see page 16.)
TESTEZ LE ROBINET:
Ouvrez la robinet.
Tournez la tige de la cartouche dans le sens anti-
horaire jusqu'a l'extrémité de la plage. Mettez le
temperature de l'eau.
Si la température maximale de l’eau
est supérieure à 120 °F (49° C) ou à la
température permise par le code de plomberie
local, voir page 16.
PRUEBE LA VÁLVULA:
Abra la válvula.
Gire el vástago del cartucho en dirección contraria
a las manecillas del reloj hasta que la manija pare.
Mida la temperatura del agua.
Si la temperatura máxima de salida es
mayor a 120°F (49° C) o la temperatura
permitida por el código de plomería local, ver
página 16.
1
0
0
°
F
2
11
1
2
3

16
Install the thermostatic mixer handle so that the safety
stop override button is at the 12:00 position.
Tighten the handle screw using a 2 mm Allen wrench.
Install the screw cover.
Installez la poignée thermostatique de façon à ce
que le bouton de surpassement de la butée de sécu-
rité soit à la position 12:00.
Serrez le vis de poignée à l’aide d’une clé hexago-
nale de 2 mm.
Installez le cache-vis.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 12:00.
Apriete el tornillo con una llave Allen de 2 mm.
Instale la tapa del tornillo.

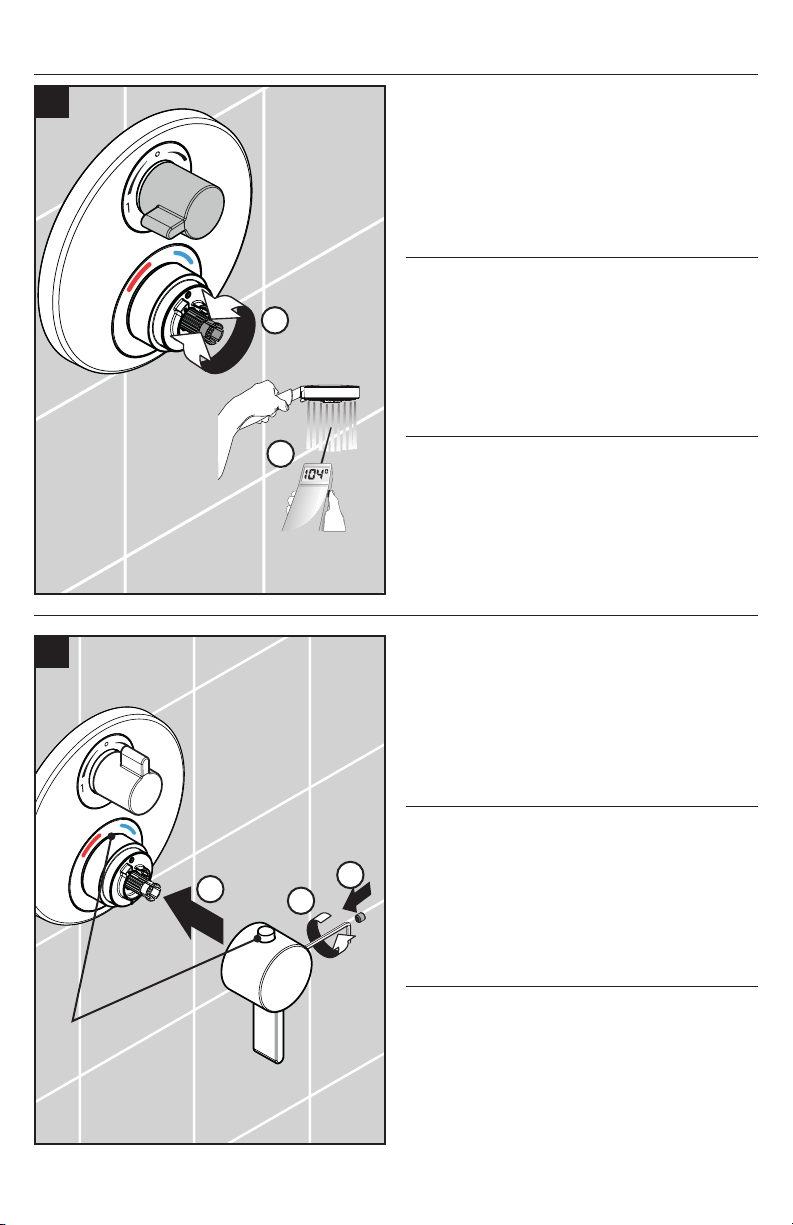

Turn the thermostatic mixer stem until the output water
is 104°F (40°C).
Turn the water off.
Tournez la tige de la cartouche jusqu’à ce que l’eau
soit à une température de 104°F (40°C).
Fermez l’eau.
Gire el vástago del cartucho hasta que el agua de
salida esté en 104°F (40°C).
Cierre el agua.
1
0
0
°
F
2
1
0
0
°
F
2
1
2
2 mm
!
12
13
12
3

17
Set the high temperature limit stop / Réglez la butée de limite d’eau chaude / Fije el
tope de límite de alta temperatura
**Follow all applicable local plumbing codes when
setting the high temperature limit stop. To prevent
scald injury, the maximum output temperature of the
shower valve must be no higher than 120°F (49°C).
In Massachusetts, the maximum output temperature can
be no higher than 112°F (44°C).
**Pour empêcher des blessures par ébouillantement, la
température de sortie maximale du robinet de douche
ne doit pas excéder 120°F (49°C). Au Massachusetts,
la température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
**Al prevnent escalda herida, la temperatura de salida
máxima de la válvula de chaparrón no debe ser más
alto que 120°F (49°C). En Massachusetts: la tempera-
tura de salida máxima de la válvula no puede ser más
alto que 112°F (44°C).
1
0
0
°
F
1
0
0
°
F
!!
**
1 2
3 4
5
2 mm
2 mm
3 mm
1
1
1
2
2
2
3

18
Justify the handle / Réglez la poignée / Ajuste la manija
1
0
0
°
F
1
0
0
°
F
1
0
0
°
F
1
0
0
°
F
3 mm
0.74 ft-lb
1 Nm
6
2 mm
2 mm
7
89
1
1
2
2
3
4
!

19
Replacement Parts / Pièces détachées / Repuestos
XX = Colors / Couleurs / Acabados
00 = Chrome
14 = Brushed Bronze
34 = Brushed Black Chrome
67 = Matte Black
70 = Matte White
82 = Brushed Nickel
83 = Polished Nickel
1
0
0
°
F
2
Ecostat S
15758XX1
98133000
(16x2)
98282000
95255000
98913000
(M34x1.5)
98153000
(30x5) 98471000
(44x4)
92216XX0
95253XX0
96454000
98793000
92594000
94073000
97350000
98283000
95252000
93831XX0
93831XX0
88788XX0
88788XX0
95843000
96525000
92283XX1
92846000
98197000
(20x1.5)
98156000
(36x2)
98146000
(25x1.5)
92146000
(25x2.5)
27 mm
27 mm
3 mm
4 mm
2 mm
1
0
0
°
F
2
Ecostat E
15708XX1
92846000
98153000
(30x5) 98471000
(44x4)
95252000
95843000
92279XX1
3 mm
2 mm
1
0
0
°
F
2
Ecostat Square
15714XX1
93831XX0
88788XX0
98153000
(30x5)98471000
(44x4)
95252000
95843000
93241XX1
3 mm
92846000
2 mm

20
Ecostat Classic Square
15728XX1
98133000
(16x2)
98282000
95255000
98913000
(M34x1.5)
98153000
(30x5)
98471000
(44x4)
92216XX0
95253XX0
96454000
98793000
92594000
94073000
97350000
98283000
95252000
95843000
96525000
98197000
(20x1.5)
98146000
(25x1.5)
92146000
(25x2.5)
27 mm
27 mm
3 mm
4 mm
13597XX0
(⅞"/22 mm) 13593XX0
(⅞"/22 mm) 15597XX0 (⅞"/22 mm)
13595000
95521000
(1°)
92846000
88795XX0
88796XX0
2 mm
