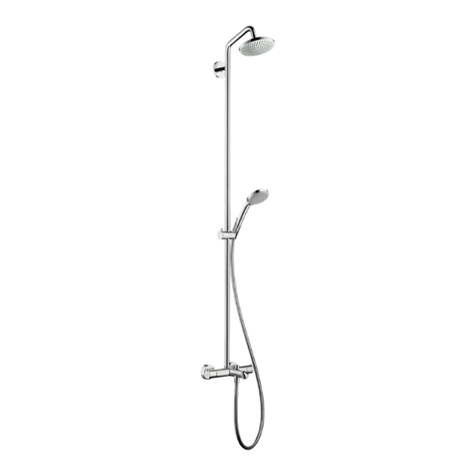

Mål (se side 60)
Betjening (se side 68)
Vedlikehold (se side 66)
• For å holde regulerings-enheten
bevegelig, skal termostaten stilles fra tid til
annen på helt varmt og helt kaldt.
• Termostaten er utstyrt med returløpssperre.
Funksjonen til returløpssperren skal iht.
DIN EN 1717 og i samsvar med de
nasjonale og lokale forskrifter sjekkes
regelmessig (DIN 1988 en gang i året).
ECOSTOP (se side 65)
Justering (se side 64)
Etter avsluttet montering skal termostatens
utløpstemperatur kontrolleres. Det er
nødvendig med korrektur når temperaturen
målt ved uttaksstedet avviker fra
temperaturen som er innstilt på termostaten.
Safety Function (se side 62)
Takket være egenskapen „Safety Function“
kan det forhåndsinnstilles en ønsket maks.
termperatur, f.eks. 42 ºC.
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Store trykkdifferanser mellom kaldt- og
varmtvannstilkoblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
• Armaturen skal monteres iht. gyldige standarder. De
skal spyles og sjekkes!
Termostat I forbindelse med
gjennomstrømningsovner
• Når det tilkobles en hånddusj, skal en eventuell
allerede innbygd drossel i hånddusjen fjernes.
• Termostat Dusj: I forbindelse med
gjennomstrømningsovner må ECOSTOP-anslagsskive
(#95771000) fjernes.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 – 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Egensikker mot tilbakeflyt
Produktet er utelukkende designet for drikkevann!
Norsk
52

Montasje se side 61
Feil Årsak Feilrettelse
Lite vann -Forsyningstrykk er ikke tilstrekkelig -Ledningstrykk sjekkes
-Smussfangersil skitten -Smussfangersil før termostaten og
på reguleringsenheten rengjøres
-Dusjens silpakning er skitten -Silpakning mellom dusj og slangen
rengjøres
Krysstrømning, varmt vann
presses ved lukket armatur inn i
kaldtvannsledning eller omvendt
-Returløpstopper skitten / defekt -Returløpstopper rengjøres, byttes
hvis nødvendig
Utløpstemperatur samsvarer ikke
med innstilt temperatur
-Termostat ble ikke justert -Termostat justeres
-For lav varmtvannstemperatur -Varmtvannstemperatur økes til
mellom 42 ºC og 65 ºC
Temperaturregulering er ikke mulig -reguleringsenhet forkalket -reguleringsenhet byttes
Dusj eller utløp drypper -Smuss eller avleiringer på
tetningen, avsperrings-overdel
skadet
-Avsperrings-overdel rengjøres hhv.
Byttes
Gjennomstrømningsovn innkobler
ikke under termostatdrift
-Ecostop-anslagsring ikke fjernet -Anslagring (#95771000) bygges
ut
-Drossel til hånddusjen ikke fjernet -Drossel fjernes fra hånddusjen
-Smussfangersil skitten -Smussfangersil rengjøres / byttes
-Returløpstopper sitter fast -Returløpstopper byttes
Prøvemerke (se side 72)
Rengjøring (se vedlagt brosjyre)
Servicedeler (se side 70)
Gjennomstrømningsdiagram
(se side 60)
 Dusj
 Badekar
