Hans Grohe Square 15862 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Square
15862xx1
Soft Cube
15864xx1
Classic Square
15865xx1

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 4.5 GPM (17.0 l/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
The rotational limit stop (see page 20)
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112°F.
• Adjust the rotational limit stop (see page 20)
during installation. Further adjustments may be
necessary due to seasonal water temperature
changes.
Do not install a shut-off device on
either outlet of this valve. Use of such
a device can defeat the ability of the
valve to balance the hot and cold water
pressures.
• The pressure balance trim with diverter is
suitable for a two-function installation, such as a
showerhead and tub spout, or showerhead and
handshower.
Do not use this trim in a one-function
installation.
Do not use a diverter tub spout.
• This mixing valve is for use with shower heads
rated at 1.1 GPM (4.2 L/min) or higher.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 4.5 GPM (17.0 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
La butée de limite de rotation (voir p. 20)
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supérieure à
120°F (49°C) ou à la température permise par le
code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Ce dispositif requiert une pièce intérieure
01850181.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Réglez la butée limitatrice de température au
moment de l’installation (voir page 20). Il
peut être nécessaire de faire de nouveaux
réglages par la suite en raison des fluctuations
saisonnières de la température de l’eau.
N’installez pas de dispositif d’arrêt sur
une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau,
ce dispositif peut empêcher le robinet
d’équilibrer les pressions d’eau chaude
et d’eau froide.
• Il convient à installation à deux fonctions, comme
une pomme de douche et une douchette.
Ne pas utiliser ce produit pour une
installation d’un-fonction.
Ne pas utiliser ce produit avec un bec de
baignoire inverseur.
• Ce produit est pour l’usage avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus
grand.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 4.5 GPM (17.0 l/min)*
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
El tope límite rotacional (ver página 20)
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
Consideraciones para la instalación
• Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
• La unidad requiere una pieza interior de válvula
01850181.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Ajuste el tope del límite rotacional en el momento
que se haga la instalación (ver página 20).
Haga ajustes adicionales por los cambios
estacionales de la temperatura de agua.
No instale un aparato de corte o cierre en
cualquiera de las tomas de esta válvula.
Cuando este tipe de aparato cierra el
flujo de agua, puede hacer fallar la
habilidad de la válvula de balancear las
presiones del agua caliente y fría.
• Esta pieza es adecuada para la instalación de
dos funciones, tal como una ducha cabezal y
una teleducha.
No utilice este producto para una
instalación de un-función.
No utilice este producto con un surtidor
de bañera tipo distribuidor.
• Este producto es para el uso con alcachofas de
la ducha valoradas en 1.1 GPM (4.2 L/min) o
más grande.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5
⅝" (15 mm)
2½" - 3⅝"
(64 - 92 mm)
Ø2⅛"
(55 mm)
Ø1⅛" (30 mm)
2⅝"-3⅞"
(68-96 mm)
3⅛"
(80 mm)
6¾" (170 mm)
6¾" (170 mm)
1"
(26 mm)
2"
(50 mm)
⅝" (15 mm)
Ø2⅛"
(55 mm)
Ø1⅛" (30 mm)
2⅝"-3⅞"
(68-96 mm)
3⅛"
(80 mm)
1"
(26 mm)
6¾" (170 mm)
6¾" (170 mm)
2½" - 3⅝"
(64 - 92 mm)
2"
(50 mm)
⅝" (16 mm)
2⅝"-3¾"
(67-95 mm)
¼" (6 mm)
Ø2⅛"
(55 mm)
Ø1⅛" (30 mm)
3"-4⅛"
(77-105 mm)
3⅛"
(80 mm)
6¾" (170 mm)
6¾" (170 mm)
1"
(26 mm)
Square
15862xx1
Soft Cube
15864xx1
Classic Square
15865xx1

6

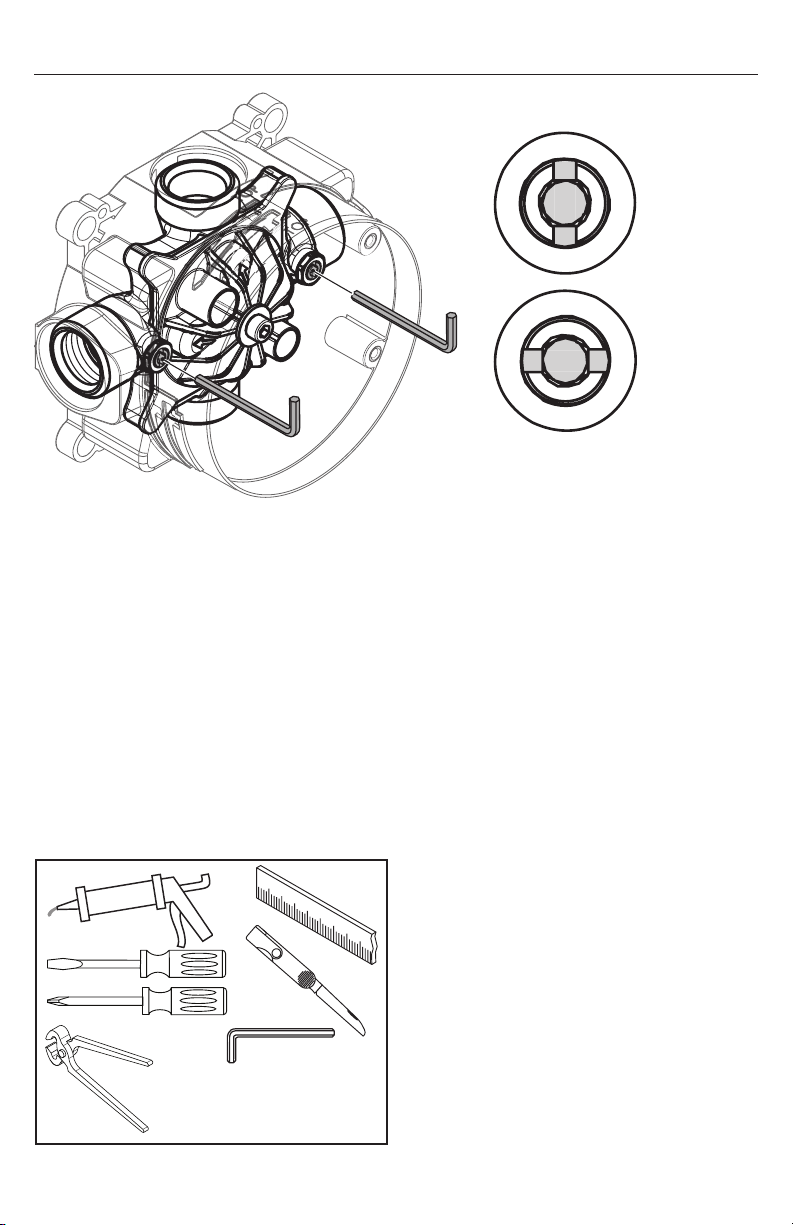

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
Tools Required / Outiles Utiles /
Herramientas Útiles
Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
Avis
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
5 mm
4 mm
3 mm
2.5 mm
2 mm
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
¾" ¾"
½"
¾" ¾"
½"
½"
Do not use a diverter tub
spout.
Ne pas utiliser un bec de
baignoire inverseur.
No utilice un surtidor de
bañera tipo distribuidor.
1
2
1
2

8
English Français Español

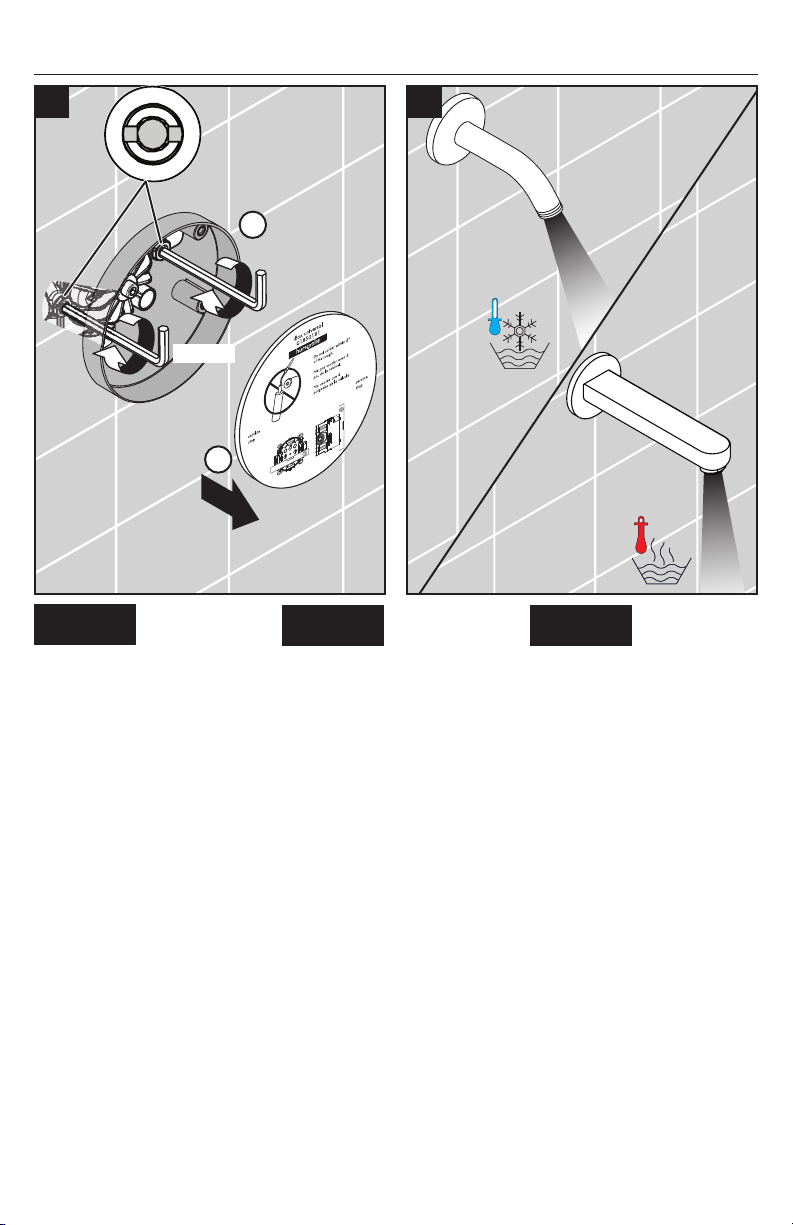

Remove the dust cover.
Open both stops.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d’arrêt d’isolation.
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Lave los suministros de agua
para por lo menos cinco
minutos.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
90°
1 2
4 mm
4 mm
> 5 min
> 5 min
1
2

9
English Français Español
Close the stops. Fermez l’eau chaude et
l’eau froid à les butées d’arrêt
d’isolation.
Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.
90°
3
4 mm
4 mm

10
English Français Español

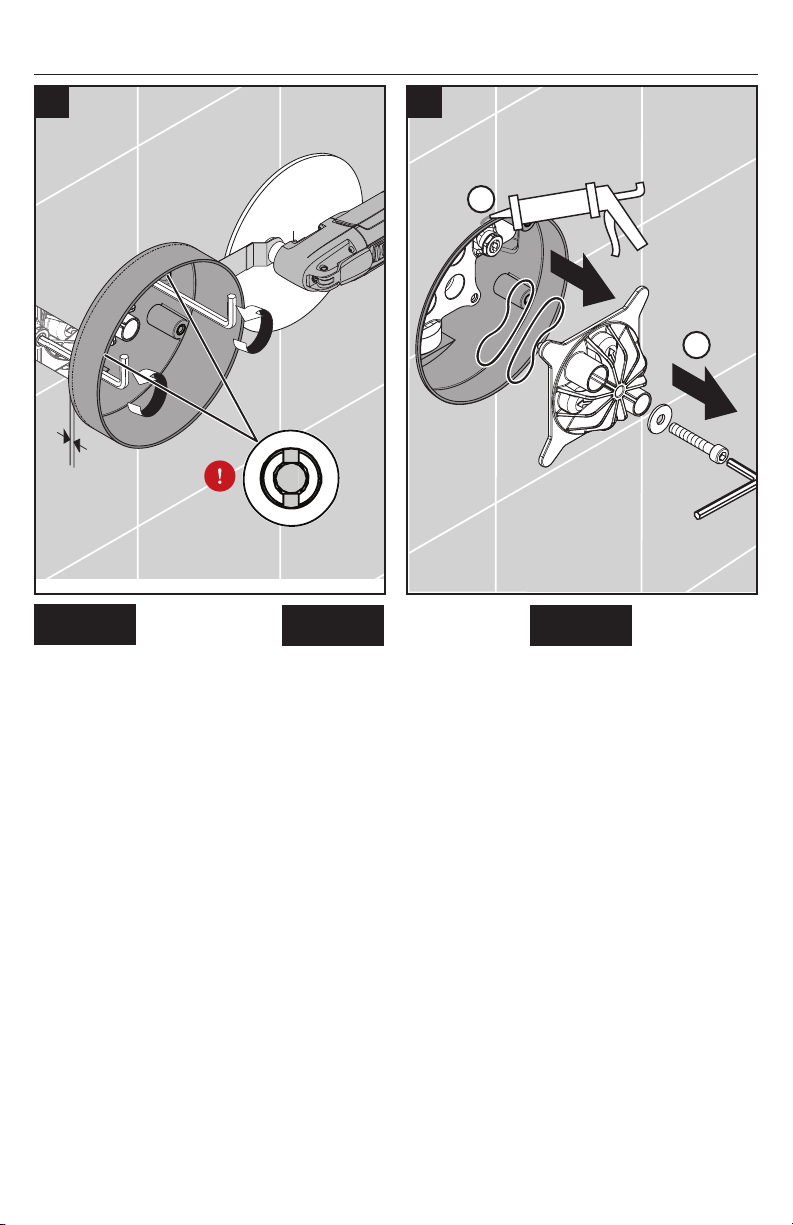

Seal the wall around the plaster
shield with waterproof sealant.
Failure to seal the wall
can lead to possible
water damage.
Remove the flush insert screw,
flush insert, and seals.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce d’insertion
affleurante, et les joints.
Selle la pared alrededor del
protector de yeso con un sella-
dor impermeable.
Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
Installation / Installation / Instalación
Make sure that the
stops are closed.
Cut the plaster shield so that
it extends ¹⁄₁₆” - ⅛” from the
finished wall surface.
Fermez l’eau à les bu-
tées d’ârret d’isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
Cierre el paso del agua
en la entrada del sumi-
nistro o los cierres de
servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆” - ⅛”
de la superficie de la pared
terminada.
¹⁄₁₆"-⅛"
1-2 mm
5 mm
1 2
1
2

11
English Français Español

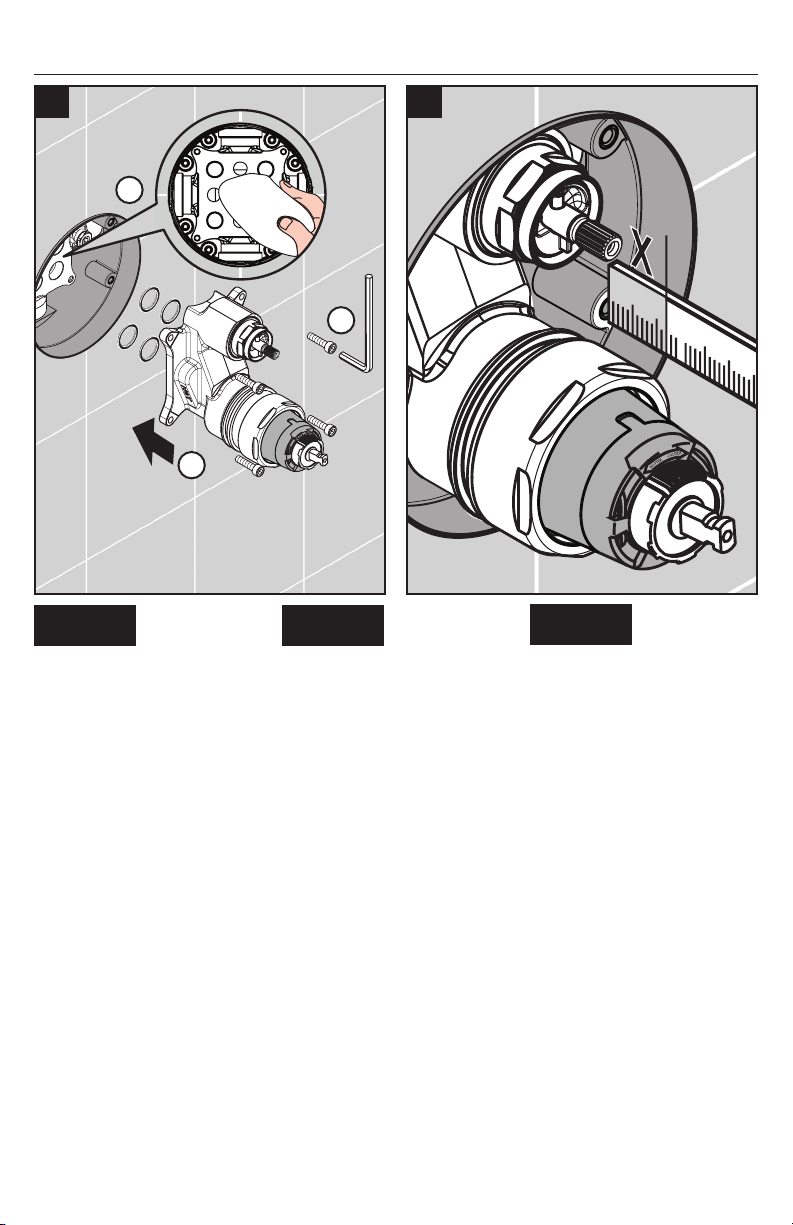

Dry the inside of the valve.
Install the function block.
Tighten the screws.
Essuyez l’intérieur de la
soupape.
Insérez le bloc de fonction.
Installez les vis.
Secar el interior de la válvula.
Inserte el bloque de función.
Instale los tornillos.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges (“X”).
Mesurez la distance entre la
pièce de surface et l’extérieur
du protecteur (« X »).
Mida la distancia desde la par-
te interna hasta la parte externa
del protector de yeso ("X").
4 mm
43
1
2
3

12
English Français Español
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Ajoutez ½ po à la mesure « X ».
Coupez l’extrémité filetée du
raccord de façon à ce que le
raccord mesure ½ + « X ».
Agregue ½" a X.
Corte el extremo roscado del
niple de modo que el niple mida
½" + X.
Open the stops. Ouvrez les butées. Abra los topes.
90°
90°
4 mm
4 mm
5 6

13
English Français Español

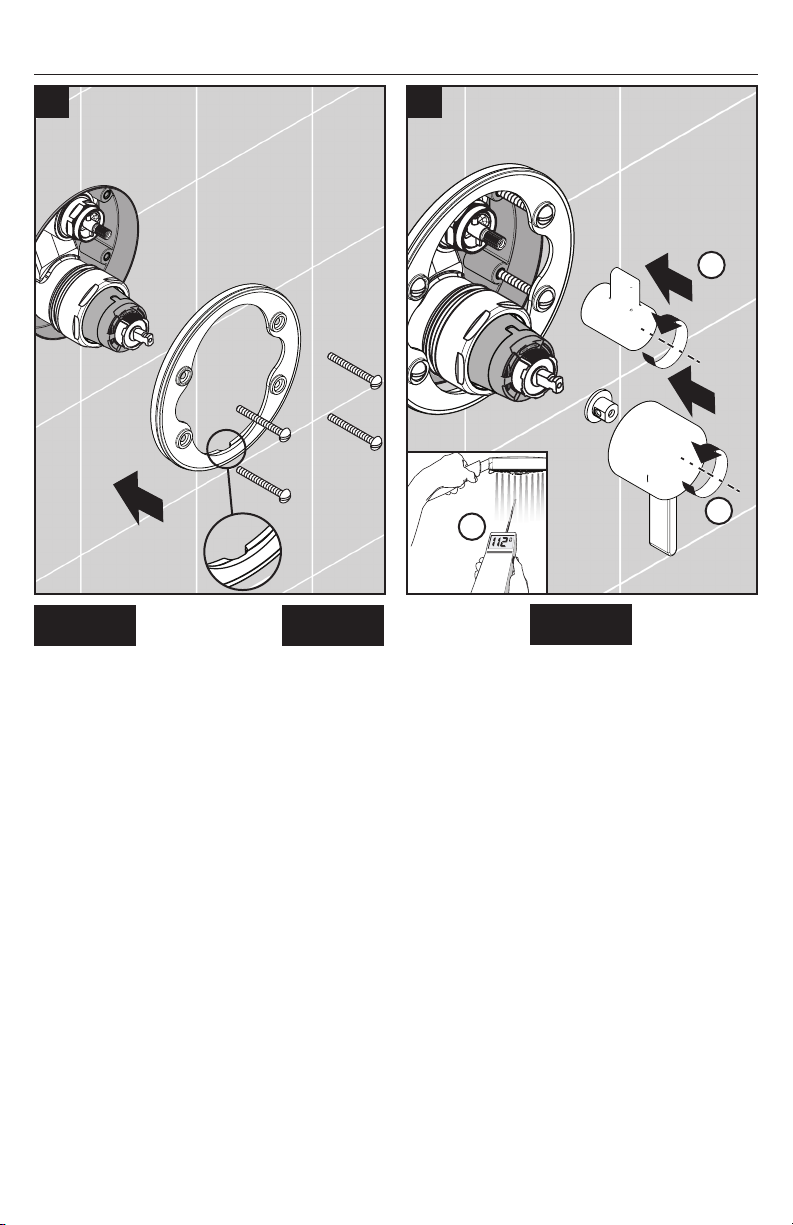

Install the carrier plate so that
the notch is at the bottom.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
Test the valve:
Temporarily install the handles.
Turn the pressure balance handle
counter-clockwise as far as it will go.
Measure the temperature of the
output water.
Testez le robinet:
Placez ensuite les poignées sur les
tiges.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de la
plage.
Mettez le temperature de l'eau.
Pruebe la válvula:
Coloque las manijas en las espigas.
Gire el mando en dirección contraria
a las manecillas del reloj hasta que
la manija pare.
Mida la temperatura del agua.
87
1
2
3

14
English Français Español

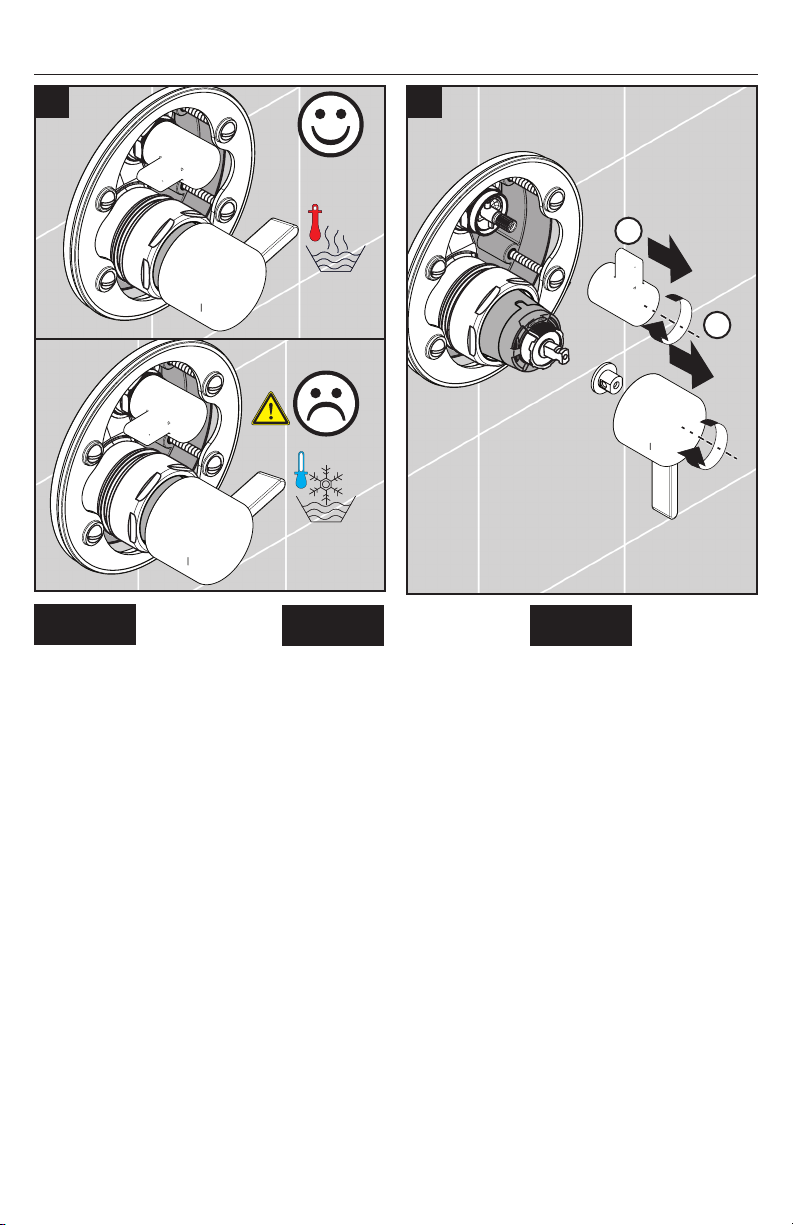

• If the valve opens through
hot, reverse the cartridge (see
page 18).
• If the maximum high
temperature is greater than
120°F or that permitted by
local plumbing code, adjust
the rotational limit stop (see
page 20).
• Si le robinet s’ouvre en faisant
couler l’eau chaude, inversez
la cartouche (voir page
18).
• Réglez la butée de limite de
rotation si la température
maximale de l’eau est
supérieure à 49 °C (120 °F)
ou à la température permise
par le code de plomberie
local (voir page20)
• Si la válvula abre en caliente,
invierta el cartucho (ver
página 18).
• Ajuste el tope límite rotacional
si la temperatura máxima de
salida es mayor a 120°F o la
temperatura permitida por el
código de plomería local (ver
página 20).
Turn the water off.
Remove the handles.
Fermez le robinet.
Retirez les poignees.
Cierre la valvula.
Quite las manijas.
910
1
2

15
English Français Español

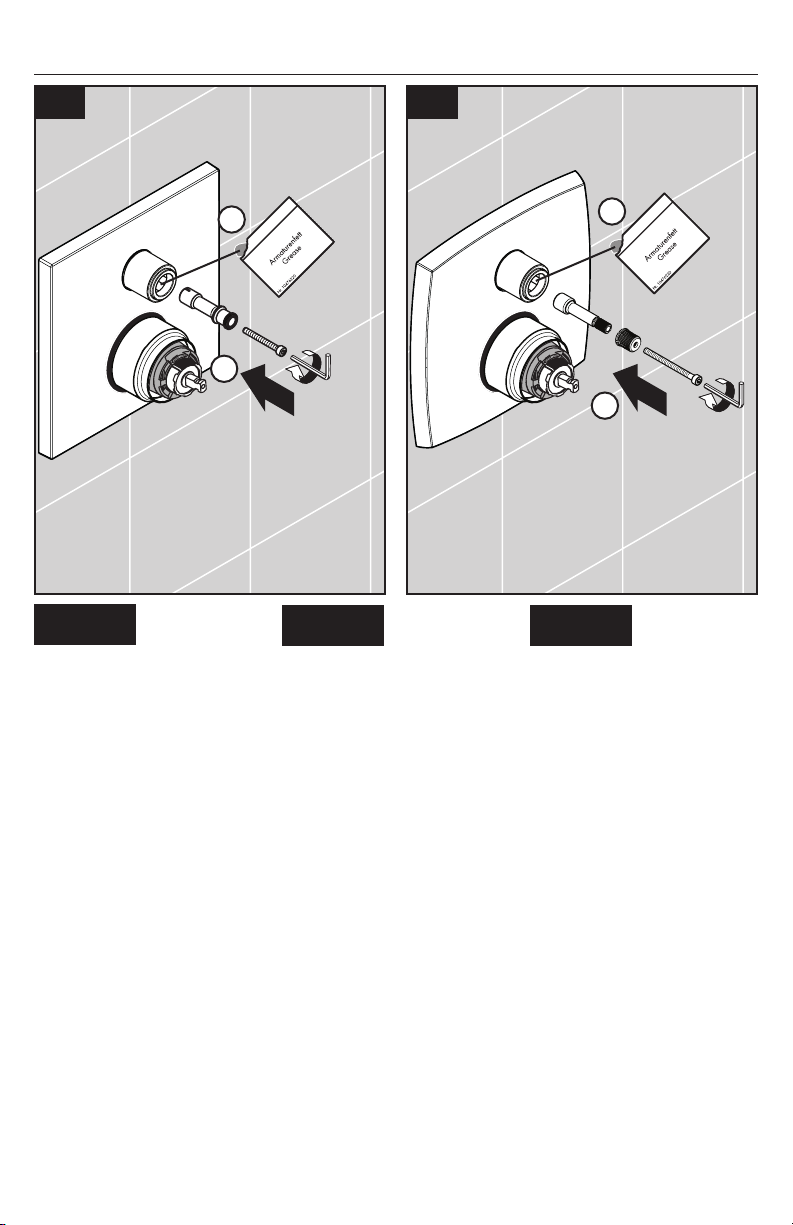

Place a small amount of caulk
at the top and side grout lines
where the escutcheon will rest.
Appliquez une petite quantité de
matériau de calfeutrage aux lig-
nes de coulis sur le dessus et les
côtés, aux endroits où l’écusson
reposera.
Coloque una pequeña cantidad
de masilla en la par te superior
y en los laterales de las líneas
de lechada de cemento donde
se va a asentar el escudo.
Lubricate the pressure balance
cartridge o-ring using a small
amount of white plumber’s
grease.
Install the sleeves.
Install the escutcheon.
Lubrifiez la joint torique sur
la cartouche avec une petite
quantité de graisse de plombe-
rie blanche.
Installez les gaines.
Installez l'écusson.
Lubrique la junta del cartucho
con una pequeña cantidad de
grasa blanca para plomería.
Instale los manguitos.
Instale el escudo.
11 12
1
2
3

16
English Français Español
Lubricate the diverter stem with a
small amount of white plumber's
grease.
15862xx1, 15864xx1:
Install the handle adapter.
Tighten the screw.
Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.
15862xx1, 15864xx1:
Installez l'adaptateur de
poignée. Serrez la vis.
Lubrique el vástago de la vál-
vula con una pequeña cantidad
de grasa blanca para plomería.
15862xx1, 15864xx1:
Instale el adaptador del mando.
Apriete el tornillo.
15865xx1 only: Install the
handle adapter and the snap
connector. Tighten the screw.
15865xx1 seulement:
Installez l’adaptateur de
poignée et le connecteur de
poignée. Serrez la vis.
15865xx1 solamente:
Instale el adaptador del mando
y el conector a presión. Apriete
el tornillo.
3 mm
3 ft-lb
4 Nm 3 mm
3 ft-lb
4 Nm
11
2
2
13a 13b
15862xx1
15864xx1
15865xx1

17
English Français Español
Install the volume control handle.
Tighten the screw. Install the
screw cover.
Install the handle adapter.
Install the pressure balance
valve handle.
Tighten the screw. Install the
screw cover.
Installez le poignée d'inverseur.
Serrez les vis. Installez le
cache-vis.
Installez l’adapteur.
Installez le poignée.
Serrez les vis. Installez le
cache-vis.
Instale la manija del inversor.
Apriete el tornillo. Instale el
tapón.
Instale el adaptador.
Instale la manija.
Apriete el tornillo. Instale el
tapón.
2 mm
2.5 mm 2 mm
2.5 mm
1
1
2
2
3
3
4
4
5
5
14a 14b
15862xx1
15864xx1
15865xx1

18
English Français Español

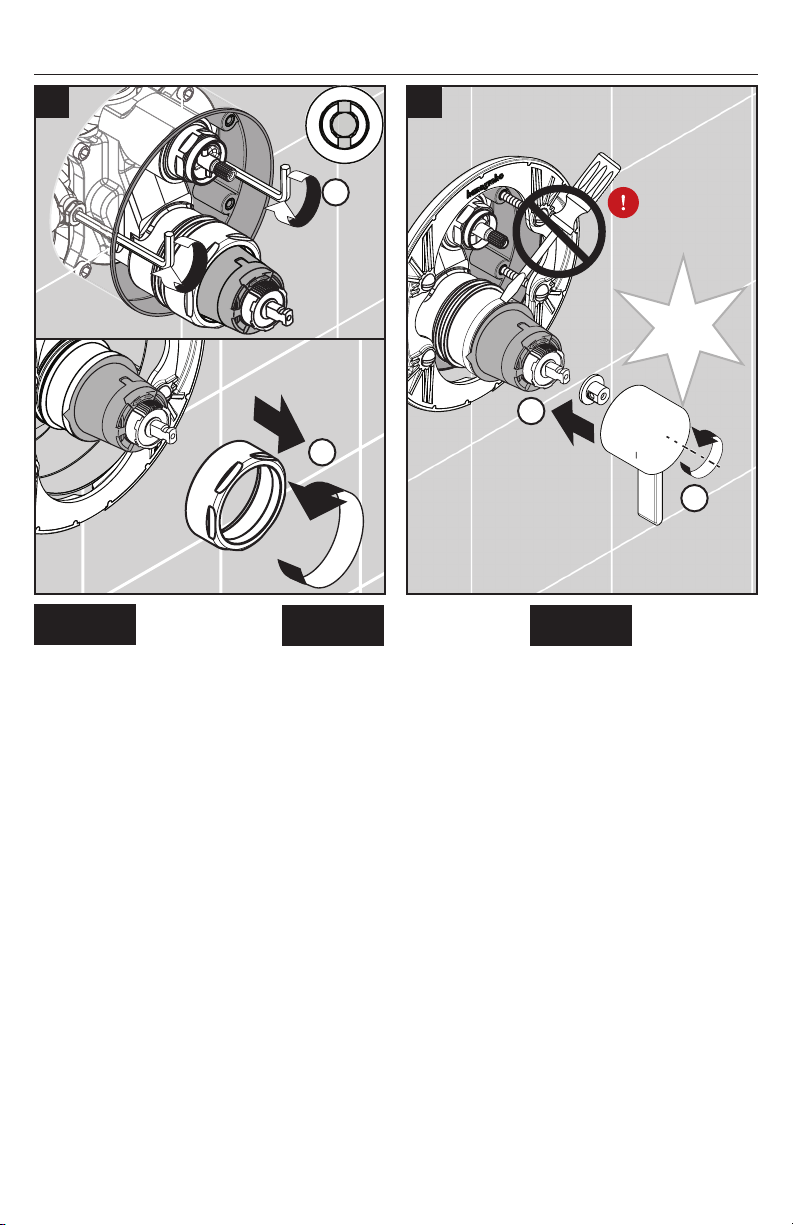

If the valve opens through
hot, reverse the cartridge.
Close the stops.
Unscrew the nut.
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
Si le robinet s’ouvre
en faisant couler l’eau
chaude, inversez la
cartouche.
Fermez l’eau à les butées d'arrêt
d'isolation.
Dévissez l’écrou.
Si la válvula abre en
caliente, invierta el
cartucho.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Desenrosque la tuerca.
Do not attempt to pry
the cartridge from the
function block by using
a screwdriver. Damage
to the cartridge will
result.
Place the adapter and the han-
dle on the cartridge stem.
Turn the handle counter-clock-
wise approximately ¼ turn after
hitting the stop.
N’utilisez pas de tourn-
evis comme levier pour
faire sortir la cartouche
du bloc de fonction. Ceci
causerait des dommag-
es à la cartouche.
Placez l'adapteur et la poignée
sur la tige de la cartouche.
Tournez la poignée dans le sens
antihoraire. Tournez-la encore
d’environ ¼ de tour après avoir
atteint la butée.
No quite el cartucho del
bloque de función utili-
zando un destornillador.
Esto hará que el cartucho
se dañe.
Coloque el adaptador y la
manija en el vástago del
cartucho.
Gire la manija en sentido antiho-
rario. Gire aproximadamente ¼
después de alcanzar el tope.
90°
90°
1 2
4 mm
stop!
+ ¼ turn
1
2
1
2

19
English Français Español
Lift the cartridge out.
Turn the cartridge 180°, so that
the "hot side" marking is on the
right.
Install the cartridge
Install the nut.
Retirez la cartouche.
Tournez la cartouche de 180°,
de façon à ce que la marque «
hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Levante el cartucho.
Gire el cartucho 180°, de
modo que la marca del “hot
side” (lado caliente) quede a la
derecha.
Instale el cartucho.
Instale la tuerca.
Open the stops.
Continue the installation.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
Poursuivez l’installation.
Abra los pasos del agua en los
cierres de servicios.
Continúe la instalación.
90°
90°
4 mm
3 4
1
2
3
4

20
English Français Español
Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope
límite rotacional
Tirez vers extérieur l’arrêt de
limite de rotation et tournez.
La température diminue dans le
sens horaire et augmente dans
le sens antihoraire.
La variation de température
est de 4 à 16 °F par cran,
selon la température de l’eau
d’alimentation. Refaites le
réglage au besoin.
Lorsque vous avez fini, assurez-
vous que l’arrêt de limite de ro-
tation soit complètement rétracté
dans sa position de logement.
Poursuivez l’installation.
Tire la parada de límite ro-
tacional de color blanco hacia
afuera y girarla.
Al mover en dirección de las
manecillas del reloj reducirá la
temperatura del agua de salida,
y al contrario aumentará la tem-
peratura del agua de salida.
El cambio de temperatura por
cada diente (muesca) puede
ser de 4°F-16°F dependiendo
de la condición del agua de en-
trada. Si es necesario repítalo.
Cuando haya terminado,
asegúrese de que la Parada de
Límite Rotacional esté comple-
tamente retraída a la posición
sentada.
Continúe la instalación.
Pull the white rotational limit
stop outward.
Rotate clockwise to decrease
the maximum temperature.
Rotate counter-clockwise
to increase the maximum
temperature.
The temperature change per
notch may be anywhere from
4° - 16° F, depending on local
inlet conditions. Repeat as
necessary.
When finished, make sure that
the rotational limit stop is fully
retracted.
Continue the installation.
hotter
plus chaude
más caliente
cooler
plus froid
más frío
1
2
3
