Hans Grohe M52 Manual

M52
M5214-H260 Einhebel-Küchenmischer mit Ausziehauslauf
Oberflächen: Chrom___Artikelnummer: 73864000
Beschreibung
Merkmale
· Besteht aus: Einhebel-Küchenmischer, Schlauchbox
· ComfortZone 260
· Schwenkbereich 150°
· Vorfenstermontage, umlegbar, Sockelhöhe 70 mm
· Normalstrahl
· MagFit magnetische Brausehalterung
· Anschlussgröße: DN15
· Durchflussmenge 9 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· Rückflussverhinderer integriert
· für Durchlauferhitzer geeignet
· sBox für eine leise, leichtgängige und geschützte
Schlauchführung im Unterschrank, Auszugslänge bis
zu 76 cm
· Hahnlochbohrung mit 35 mm erforderlich
· Lieferumfang: Einhebel-Küchenmischer,
Anschlussschläuche, Schaftbefestigung,
Befestigungsmaterial, Montageanleitung
· P-IX 9537/IB
Technologie
Produktabbildung Maßzeichnung
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
23.10.18
1 / 1Seite

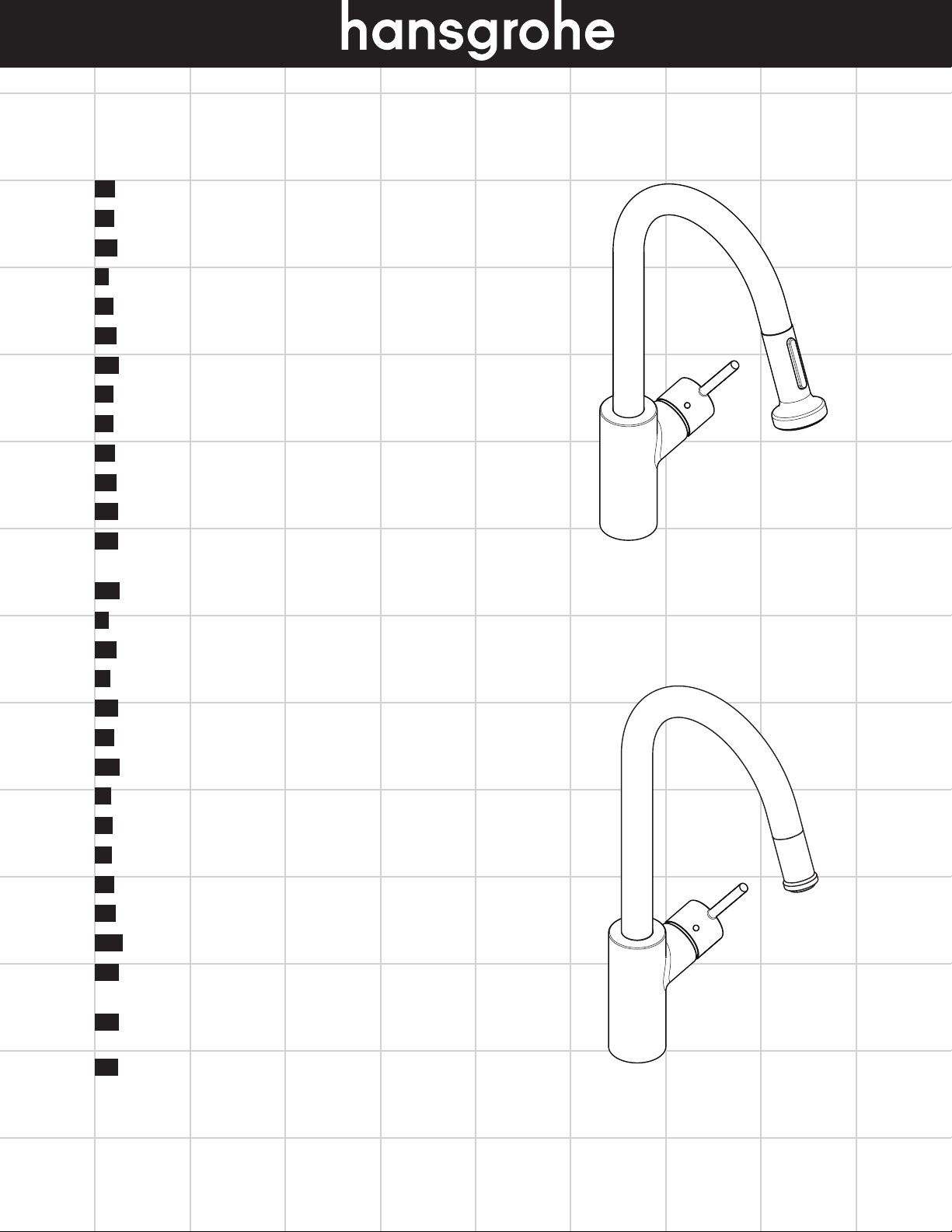

M5216-H220
73863000
M5216-H220 ST
73863800
M5214-H2600
73864000
M5214-H260 ST
73864800
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR  30

2Montage siehe Seite 31
Reinigung (siehe Seite 35 und beiliegende Broschüre)
Bedienung (siehe Seite 34)
• Hansgrohe empfiehlt, morgens oder nach längeren Stagnationszei-
ten den ersten halben Liter nicht als Trinkwasser zu verwenden.
• Beim Öffnen der Armatur über den Hebelgriff kann kurzzeitig mini-
mal Wasser am Auslauf austreten.
Serviceteile (siehe Seite 38)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
Durchflussdiagramm (siehe Seite 36
 Normalstrahl
 Brausestrahl
Maße (siehe Seite 36)
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlaufer-
hitzern ist eine Warmwassersperre nicht zu empfehlen.
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müs-
sen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült
und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 35)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Wasseraustritt im Bereich des Schwenkauslaufes -O-Ring defekt -O-Ring austauschen
Wasseraustritt am Befestigungsschaft -Anschlussschläuche nicht ganz in den Grundkörper
eingeschraubt
-Anschlussschläuche von Hand festziehen
-O-Ring am Anschlussschlauch defekt -O-Ring austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch eingestellt -Warmwasserbegrenzung einstellen
Sonderzubehör (nicht im Lieferumfang enthalten)
F12 Verlängerung #43333000 (siehe Seite 32 / 38)

3
Montage voir pages 31
Nettoyage (voir pages 35 et brochure ci-jointe)
Instructions de service (voir pages 34)
• Hansgrohe recommande de ne pas utiliser le premier demi-litre le
matin ou après une période de stagnation prolongée.
• Lors de l'ouverture de la robinetterie à l'aide du levier, il est possible
qu'un léger filet d'eau s'échappe temporairement.
Pièces détachées (voir pages 38)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
Diagramme du débit (voir pages 36
 Jet de pluie
 Jet d'eau
Dimensions (voir pages 36)
Etalonnage (voir pages 33)
Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau,
un blocage de l'eau chaude n'est pas recommandable.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Français
Ne pas utiliser de silicone contenant de l'acide acétique!
Entretien (voir pages 35)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Fuite à l'embase du bec -Joint torique défectueux -Changer le joint torique
Fuite à la fixation sous le mitigeur -Les flexibles de raccordement ne sont pas correctement
visser dans le corps.
-Resserrer le flexible à la main.
-Joint torique sous les flexible de raccordements défec-
tueux
-Changer le joint torique
Température d'eau chaude trop basse, pas d´eau froide -Limiteur de température mal positionné -Positionner le limiteur de température
Accessoires en option (ne fait pas partie de la fournitu-
re)
F12 jeu de rallonge #43333000 (voir pages 32 / 38)

4Assembly see page 31
Cleaning (see page 35 and enclosed brochure)
Operation (see page 34)
• Hansgrohe recommends not to use as drinking water the first half
liter of water drawn in the morning or after a prolonged period of
non-use.
• Minor leaking may occur briefly at the spout when opening the
fitting via the lever.
Spare parts (see page 38)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
Flow diagram (see page 36
 Normal spray
 Regular
Dimensions (see page 36)
Adjustment (see page 33)
To adjust the hot water limiter. Using a hot water limiter in combination
with a continuous flow water heater is not recommended.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applicable
standards.
• The plumbing codes applicable in the respective countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Do not use silicone containing acetic acid!
Maintenance (see page 35)
The check valves must be checked regularly according to DIN EN
1717 in accordance with national or regional regulations (at least once
a year).
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Water escaping in area of swivel spout -O-ring defective -Exchange O-ring
Water escaping at the threaded base -connection hoses not completely screwed into basic
body
-Tighten connection hoses by hand
-O-ring at the connection hose defective. -Exchange O-ring
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Special accessories (order as an extra)
F12 extension #43333000 (see page 32 / 38)

5
Montaggio vedi pagg. 31
Pulitura (vedi pagg. 35 e brochure allegata)
Procedura (vedi pagg. 34)
• Hansgrohe raccomanda, di mattina oppure dopo lunghi tempi di
stagnazione, di non utilizzare il primo mezzo litro come acqua
potabile.
• All'apertura del rubinetto tramite la leva, dall'uscita del rubinetto
potrebbe fuoriuscire minimamente dell'acqua per breve tempo.
Parti di ricambio (vedi pagg. 38)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
Diagramma flusso (vedi pagg. 36
 Getto normale a pioggia
 Getto doccia
Ingombri (vedi pagg. 36)
Taratura (vedi pagg. 33)
Regolazione del limitatore di erogazione d'acqua calda. Un limitatore
di erogazione di acqua calda in combinazione con le caldaie istanta-
nee non è consigliabile.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni durante
il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Non utilizzare silicone contenente acido acetico!
Manutenzione (vedi pagg. 35)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Perdita di acqua intorno all’erogazione girevole -O-ring difettoso -Sostituire l'o-ring
Perdita di acqua al set di fissaggio -I raccordi dei flessibili avvitati male nel corpo incasso -Avvitare i raccordi flessibili a mano
-O-ring al raccordo flessibile difettoso -Sostituire l'o-ring
Temperatura dell'acqua calda -Limitazione dell'acqua calda regolata male -Regolare la limitazione dell'acqua calda
Accessori speciali (non contenuto nel volume di fornitura)
F12 prolunga #43333000 (vedi pagg. 32 / 38)

6Montaje ver página 31
Limpiar (ver página 35 y folleto anexo)
Manejo (ver página 34)
• Hansgrohe recomienda no utilizar el primer medio litro como agua
potable por las mañanas o tras un largo periodo de inactividad.
• Al abrir el grifo con la palanca puede derramarse una mínima
cantidad de agua por la salida.
Repuestos (ver página 38)
XXX = Acabados
000 = cromado
800 = acero especial
Diagrama de circulación (ver página 36
 Chorro de lluvia
 Chorro de ducha
Dimensiones (ver página 36)
Ajuste (ver página 33)
Ajuste del límite de agua caliente. En combinación con calentadores
continuos no es recomendable utilizar un bloqueo de agua caliente.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplastamien-
to o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente deben
equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de superfi-
cie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Español
No utilizar silicona que contiene ácido acético!
Mantenimiento (ver página 35)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Pérdida de agua en el caño giratorio -junta dañado -cambiar juntas
Pérdida de agua en el set de fijación -Conexión flexible mal atornillada al cuerpo del caño. -Apretar a mano la conexión flexible
-Daños en la junta de la conexión flexible -cambiar juntas
Temperatura del agua caliente demasiado baja -tope de agua caliente mal -ajustar tope
Opcional (no incluido en el suministro)
F12 Prolongación #43333000 (ver página 32 / 38)

7
Montage zie blz. 31
Reinigen (zie blz. 35 en bijgevoegde brochure)
Bediening (zie blz. 34)
• Hansgrohe raadt aan om 's morgens na langere stagnatietijden de
eerste halve liter niet als dinkwater te gebruiken.
• Bij het openen van de armatuur via de hendelgreep kann kort een
kleine hoeveelheid water aan de uitloop ontsnappen.
Service onderdelen (zie blz. 38)
XXX = Kleuren
000 = verchroomd
800 = RVS-look
Doorstroomdiagram (zie blz. 36
 Normale douchestraal
 Douchestraal
Maten (zie blz. 36)
Instellen (zie blz. 33)
Instellen van de warmwaterbegrenzing. In combinatie met een door-
stromer is een warmwaterblokkering niet aanbevelenswaardig.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te
worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade. Na
de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd wor-
den volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nageleefd
worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 35)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Lekkage tussen aansluiting uitloop en kraanhuis -O-ring defect -O-ring uitwisselen
Lekkage op montageschacht -Aansluitslangen niet geheel in kraanhuis vastgedraaid -Aansluitslangen handvast aandraaien
-O-ring van aansluitslang defect -O-ring uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd ingesteld -Heetwaterbegrenzer instellen
Toebehoren (behoort niet tot het leveringspakket)
F12 Verlengstuk #43333000 (zie blz. 32 / 38)

8Montering se s. 31
Rengøring (se s. 35 og vedlagt brochure)
Brugsanvisning (se s. 34)
• Hansgrohe anbefaler at den første halve liter om morgenen eller
efter længere stagneringstider ikke anvendes som drikkevand.
• Når armaturet åbnes med håndgrebet, kan lidt vand strømme ud af
udløbet i kort tid.
Reservedele (se s. 38)
XXX = Overflade
000 = Krom
800 = Stainless steel optic
Gennemstrømningsdiagram (se s. 36
 Normalstråle
 Brusestråle
Målene (se s. 36)
Forindstilling (se s. 33)
Indstilling af varmvandsbegrænsningen. I forbindelse med gennem-
strømningsvandvarmere anbefaler vi ikke en varmvandsspærre.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gældende
standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Der må ikke benyttes eddikesyreholdig silikone!
Service (se s. 35)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
Armaturet dyrpper ved svingtuden. -Defekt o-ring -Udskift o-ring
Armaturet er utæt ved befæstelsesdelene -Tilslutningsslangerne er ikke skruet korrekt op i arma-
turet.
-Med håndkraft skures tilsslutningsslangen strammere
på.
-Defekt o-ring på tilslutningsslange -Udskift o-ring
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er forkert indstillet -Indstil varmtvandsbe-grænsningen
Specialtilbehør (ikke med i leveringsomfang)
F12 Forlængersæt #43333000 (se s. 32 / 38)

9
Montagem ver página 31
Limpeza (ver página 35 e brochura em anexo)
Funcionamento (ver página 34)
• A Hansgrohe recomenda a não utilização do primeiro meio litro de
água, de manhã ou após longas paragens, para fins de consumo.
• Durante a abertura da torneira através do manípulo pode ser tempo-
rariamente uma pequena quantidade de água.
Peças de substituição (ver página 38)
XXX = Acabamentos
000 = cromado
800 = aço imaculado ótica
Fluxograma (ver página 36
 operação normal
 Chuveiro
Medidas (ver página 36)
Afinação (ver página 33)
Ajuste do limitador de água quente. Em combinação com um esquenta-
dor, não é recomendável o uso de um bloqueio de água quente.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a evitar
ferimentos resultantes de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas quente e fria devem ser compen-
sadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de trans-
porte. Após a montagem não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Português
Não utilizar silicone que contenha ácido acético!
Manutenção (ver página 35)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Falha Causa Solução
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Perde água na zona da bica rotativa -O-ring defeituoso -Trocar o-ring
Perde água pela base roscada -Tubos de ligação não estão completamente enrosca-
dos
-Apertar os tubos de ligação à mão
-O-ring dos tubo de ligação defeituoso -Trocar o-ring
Temperatura da água quente muito baixa -O limitador de temperatura está incorrectamente colo-
cado
-Regular o limitador de temperatura
Acessórios especiais (não incluído no volume de forne-
cimento)
F12 Crescente #43333000 (ver página 32 / 38)

10 Montaż patrz strona 31
Czyszczenie (patrz strona 35 i dołączona broszura)
Obsługa (patrz strona 34)
• Hansgrohe zaleca, by z rana lub po dłuższym czasie niekorzysta-
nia, pierwsze pół litra wody nie używać jako wody pitnej.
• Przy otwieraniu armatury za pomocą uchwytu dźwigniowego przez
krótki okres czasu może przy wylocie wydostawać się nieznaczna
ilość wody.
Części serwisowe (patrz strona 38)
XXX = Kody kolorów
000 = chrom
800 = stal szlachetna
Schemat przepływu (patrz strona 36
 Strumień normalny
 Strumień prysznica
Wymiary (patrz strona 36)
Ustawianie (patrz strona 33)
Ustawianie ogranicznika ciepłej wody. Używanie ogranicznika tempe-
ratury wody w połączeniu z przepływowym podgrzewaczem wody
nie jest zalecane.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych. Po
montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Nie stosować silikonów zawierających kwas octowy!
Konserwacja (patrz strona 35)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być kontro-
lowane (przynajmniej raz w roku).
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Wyciek wody w obszarze wylewki -Uszkodzony o-ring -Wymienić o-ring
Wyciek wody przy mocowaniu od dołu -Zbyt słabo wkręcone wężyki w korpus -Dokręcić wężyki
-Uszkodzony o-ring przy wężu przyłączeniowym -Wymienić o-ring
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicznik ciepłej wody -Ustawić ogranicznik ciepłej wody
Wyposażenie specjalne (Nie jest częścią dostawy)
F12 Przedłużka #43333000 (patrz strona 32 / 38)

11
Montáž viz strana 31
Čištění (viz strana 35 a přiložená brožura)
Ovládání (viz strana 34)
• Hansgrohe doporučuje ráno nebo po delších přestávkách nepouží-
vat prvního půl litru jako pitnou vodu.
• Při otevření armatury páčkovou rukojetí může dojít krátce k výtoku
malého množství vody.
Servisní díly (viz strana 38)
XXX = Kód povrchové úpravy
000 = chrom
800 = nerezová ocel
Diagram průtoku (viz strana 36
 Normální proud
 Ruční sprcha
Rozmìry (viz strana 36)
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve spojení s průtokovým ohřívačem
se použití uzávěru teplé vody nedoporučuje.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen. Po
zabudování nebudou uznány žádné škody způsobené transportem nebo poškození
povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle plat-
ných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Nepoužívat silikon s obsahem kyseliny octové!
Údržba (viz strana 35)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Porucha Příčina Odstranění
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním kamenem -Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
výstup vody v rozsahu otočného výtoku -O-kroužek je defektní -vyměnit O-kroužek
výstup vody na upevňovacím násadci -připojovací hadice nejsou dostatečně zašroubovány
do tělesa
-připojovací hadice utáhnout rukou
-O-kroužek na připojovací hadici je defektní -vyměnit O-kroužek
Nízká teplota teplé vody -Špatně nastavená zarážka pro teplou vodu -Seřídit zarážku pro teplou vodu
Zvláštní příslušenství (není součástí dodávky)
F12 prodloužení #43333000 (viz strana 32 / 38)

12 Montáž viď strana 31
Čistenie (viď strana 35 a priložená brožúra)
Obsluha (viď strana 34)
• Hansgrohe odporúča ráno a po dlhších dobách odstávky nepoužiť
prvého pol litra vody ako pitnú vodu.
• Pri otvorení armatúry prostredníctvom pákovej rukoväte môže na
krátku dobu unikať minimálne množstvo vody.
Servisné diely (viď strana 38)
XXX = Farebné označenie
000 = chróm
800 = ušľachtilá oceľ
Diagram prietoku (viď strana 36
 Normálny prúd
 Sprchový prúd
Rozmery (viď strana 36)
Nastavenie (viď strana 33)
Nastavenie obmedzenia teplej vody. V spojení s prietokovými ohrievač-
mi sa neodporúča použitie obmedzovača teplej vody.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť vyrov-
nané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt
de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v kraji-
nách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Nepoužívať silikón s obsahom kyseliny octovej!
Údržba (viď strana 35)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národ-
nými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Porucha Príčina Pomoc
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté usadeniny -Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Uhajanje vode ob vrtljivem izlivu -Chybný O krúžok -Vymeniť O krúžok
Uhajanje vode ob pritrdilnem nastavku -Hadice pripojenia nie sú celkom zaskrutkované do zák-
ladného telesa
-Hadice pripojenia dotiahnuť ručne
-Chybný O krúžok na pripojovacej hadici -Vymeniť O krúžok
Nízka teplota teplej vody -Nesprávne nastavená zarážka na teplú vodu -Nastavenie zarážky na teplú vodu
Zvláštne príslušenstvo (nie je súčasťou dodávky)
F12 Predlženie #43333000 (viď strana 32 / 38)

13
安装 参见第页 31
清洗 (参见第页35并附有小手册)
操作 (参见第页34)
• 汉斯格雅建议，清晨或在水流长时间停滞后，前半升水不作
饮用水使用。
• 通过手柄打开阀门时出水口可能流出少量水。
备用零件 (参见第页38)
XXX =颜色代码
000=镀铬
800=不锈钢表面
流量示意图 (参见第页36
普通水流
花洒
大小 (参见第页36)
调节 (参见第页33)
热水温度调节。如果使用即热式喷头，则不建议安装热水阀
门。
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
请勿使用含有乙酸的硅胶！
保养 (参见第页35)
单向阀必须在符合国家或当地的法律的情况下按照DINEN
1717定期检查（至少一年一次）。
问题 原因 补救
龙龙龙龙龙 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
水从龙头出水嘴流出 -O形环损坏 -更换O形环
水从螺纹底座中流出 -连接软管没有完全旋入基体 -用手拧紧连接软管
-连接软管的O形环损坏 -更换O形环
热水温度过低 -温度限制器设置错误 -设置温度限制器
选装附件(不在供货范围内)
F12加长件#43333000(参见第页 32 / 38)

14 Монтаж см. стр. 31
Очистка (см. стр. 35 и прилагаемая брошюра)
Эксплуатация (см. стр. 34)
• Hansgrohe рекомендует по утрам либо после длительного пере-
рыва в использовании не использовать первые поллитра воды для
питья.
• Открывая арматуру с помощью рычажной рукоятки, через
выпускное отверстие в течение непродолжительного времени
может вытекать небольшое количество воды.
Κомплеκт (см. стр. 38)
XXX = Цветная кодировка
000 = хром
800 = сталь
Схема потока (см. стр. 36
 Нормальная струя
 Струя душа
Размеры (см. стр. 36)
Подгонка (см. стр. 33)
Регулировка ограничителя горячей воды. В сочетании с проточными
нагревателями не рекомендуется использовать блокировку воды.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соответ-
ствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответствую-
щих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Русский
Не применяйте силикон, содержащий уксусную кислоту.
Техническое обслуживание (см. стр. 35)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен, засорение накипью -Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Выход воды в области поворотного выхода -Уплотнительное кольцо круглого сечения неисправно -Замените уплотнительное кольцо круглого сечения
Выход воды у основания крепления -Шланги подключения не полностью завернуты в
корпус
-Затяните шланги подключения вручную
-Уплотнительное кольцо круглого сечения на соедини-
тельном шланге неисправно
-Замените уплотнительное кольцо круглого сечения
Температура горячей воды слишком низкая -Ограничение горячей воды отрегулировано непра-
вильно
-Отрегулируйте ограничение горячей воды
Специальные принадлежности (не включено в
объем поставки!)
F12 Удлинение #43333000 (см. стр. 32 / 38)

15
Szerelés lásd a oldalon 31
Tisztítás (lásd a oldalon 35 és mellékelt brossúrával)
Használat (lásd a oldalon 34)
• A Hansgrohe azt ajánlja, hogy hosszabb állási idő után az első fél
liter vizet ne használja ivóvízként.
• A csaptelep emelőkaron keresztüli megnyitása esetén rövid ideig
minimális mennyiségű víz léphet ki a kifolyóból.
Tartozékok (lásd a oldalon 38)
XXX = Színkódolás
000 = króm
800 = acéloptika
Átfolyási diagramm (lásd a oldalon 36
 Normálsugár
 Zuhanysugár
Méretet (lásd a oldalon 36)
Beállítás (lásd a oldalon 33)
A meleg víz korlátozás beállítása. Átfolyós vízmelegítőknél meleg víz
korlátozó használata nem ajánlott.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt kell
viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése. Beépí-
tés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell felsze-
relni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Ne használjon ecetsavtartalmú szilikont!
Karbantartás (lásd a oldalon 35)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak megfe-
lelően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
Hiba Ok Megoldás
Nehezen nyitható a csap. -A kerámiabetét meghibásodott, elvízkövesedett. -A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
Vízkilépés a billenthető kifolyó területén -Tömítőgyűrű meghibásodott -Tömítőgyűrű kicserélése
Vízkilépés a rögzítőrúdon -A csatlakozótömlők nincsenek teljesen becsavarozva
az akaptestbe
-A csatlakozótömlőket kézzel meghúzni
-Csatlakozótömlő tömítőgyűrűje meghibásodott -Tömítőgyűrű kicserélése
túl alacsony melegvíz hőmérséklet -A melegvíz szabályozó rosszul van beállítva. -A melegvíz szabályozót újra be kell állítani.
Egyéb tartozék (a szállítási egység nem tartalmazza)
F12 Hosszabbítás #43333000 (lásd a oldalon 32 / 38)

16 Asennus katso sivu 31
Puhdistus (katso sivu 35 ja oheinen esite)
Käyttö (katso sivu 34)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa ei käytetä
juomavetenä aamuisin eikä silloin, kun laitetta ei ole käytetty pitkään
aikaan.
• Vettä voi tulla ulos minimaalisesti lyhyen aikaa vesihanan aukosta,
kun hana avataan vivusta.
Varaosat (katso sivu 38)
XXX = Värikoodaus
000 = kromi
800 = inox-optinen
Virtausdiagrammi (katso sivu 36
 Normaalisuihku
 Suihku
Mitat (katso sivu 36)
Säätö (katso sivu 33)
Lämpötilan rajoittimen säätäminen. Emme suosittele käyttämään lämpö-
tilan rajoitinta vedenlämmittimen (läpivirtauskuumennin) yhteydessä.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien tapatur-
mien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuksen
jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 35)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Vettä valuu kääntyvän juoksuputken juuresta -O-rengas on rikki -Vaihda O-rengas
Vettä valuu kiinnityskauluksesta -Liitosletkut eivät ole kierretty kiinni perusrunkoon poh-
jaan asti
-Kierrä liitosletkut kiinni käsikireyteen
-Liitosletkun O-rengas on rikki -Vaihda O-rengas
Lämminveden lämpötila liian alhainen -Lämminveden rajoitin väärin säädetty -Säädä lämminveden rajoitin
Erityisvaruste (ei kuulu toimitukseen)
F12 Pidennys #43333000 (katso sivu 32 / 38)

17
Montering se sidan 31
Rengöring (se sidan 35 och medföljande broschyr)
Hantering (se sidan 34)
• Hansgrohe rekommenderar att den första halvlitern inte används som
dricksvatten på morgonen eller efter längre perioder utan använd-
ning.
• När blandaren öppnas med spaken kan det komma lite vatten ur
öppningen en kort stund.
Reservdelar (se sidan 38)
XXX = Färgkodning
000 = krom
800 = rostfri-optik
Flödesschema (se sidan 36
 Normalstråle
 Duschstråle
Måtten (se sidan 36)
Justering (se sidan 33)
Ställa in varmvattenregleringen. Tillsammans med varmvattenberedare
rekommenderas inte en varmvattenspärr.
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt
de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 35)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med DIN EN 1717 (minst en
gång per år).
Störning Orsak Åtgärd
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Vatten kommer ut vid den svängbara blandaren -O-ring defekt -Byt ut O-ring
Vatten kommer ut vid monteringsstaget -Anslutningsslangar inte helt inskruvade i grundkonstruk-
tionen
-Drag fast anslutningsslangar för hand.
-O-ring på anslutningsslang defekt -Byt ut O-ring
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
Specialtillbehör (medföljer ej leveransen)
F12 Förlängning #43333000 (se sidan 32 / 38)

18 Montavimas žr. psl. 31
Valymas (žr. psl. 35 ir pridedama brošiūra)
Eksploatacija (žr. psl. 34)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“ rekomenduoja
pirmo pusės litro vandens nevartoti kaip geriamojo.
• Atveriant maišytuvą svirtimi, gali ištekėti truputį vandens.
Atsarginės dalys (žr. psl. 38)
XXX = Spalvos
000 = chrom
800 = plienas
Pralaidumo diagrama (žr. psl. 36
 Normali srovė
 Dušo srovė
Išmatavimai (žr. psl. 36)
Reguliavimas (žr. psl. 33)
Karšto vandens ribojimas. Kartu su cirkuliaciniais šildytuvais nerekomen-
duojama naudoti karšto vandens blokavimo įtaisų.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galiojan-
čias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Techninis aptarnavimas (žr. psl. 35)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias naciona-
lines arba regionines normas.
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Prateka vanduo po čiaupu -tarpinė pažeista -tarpinę pakeisti
Prateka vanduo per tvirtinimo kotą -Prijungimo žarnos nepilnai įsuktos į korpusą -Prijungimo žarnas prisukti ranka
-Pajungimo žarnos tarpinė pažeista -tarpinę pakeisti
Per maža karšto vandens temperatūra -Neteisingai nustatytas karšto vandens ribotuvas -Nustatyti karšto vandens ribotuvą
Specialūs priedai (nėra pridedama)
F12 Ilgiklis #43333000 (žr. psl. 32 / 38)

19
Sastavljanje pogledaj stranicu 31
Čišćenje (pogledaj stranicu 35 i priložena brošura)
Upotreba (pogledaj stranicu 34)
• Hansgrohe preporuča da ujutro ili nakon duljeg nekorištenja prvih
1/2 litre vode ne upotrebljavate za piće.
• Pri otvaranju slavine uz pomoć polužne ručke na ispustu može krat-
kotrajno iscuriti manja količina vode.
Rezervni djelovi (pogledaj stranicu 38)
XXX = Boje
000 = krom
800 = plemeniti čelik
Dijagram protoka (pogledaj stranicu 36
 Normalni mlaz
 mlaz
Mjere (pogledaj stranicu 36)
Regulacija (pogledaj stranicu 33)
Namještanje limitera tople vode. U kombinaciji s protočnim bojlerima
nije preporučljiva primjena sustava za blokiranje dotoka tople vode.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i tran-
sportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Održavanje (pogledaj stranicu 35)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Greška Uzrok Otklanjanje
Ručica se zaglavila -Neispravan uložak Taloženje kamenca -Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Voda izlazi u području rotirajućih dijelova slavine -O-prsten je neispravan -Zamijenite O-prsten
Voda izlazi na dijelu gdje je slavina učvršćena -Priključna crijeva nisu potpuno učvršćena na tijelo -Priključna crijeva učvrstite rukom
-O-prsteni priključnih crijeva su neispravni -Zamijenite O-prsten
Preniska temperatura tople vode -Limiter vruće vode nije dobro podešen -Podesite limiter vruće vode
Posebni pribor (Nije sadržano u isporuci!)
F12 Produljenje #43333000 (pogledaj stranicu 32 / 38)
