Hans Grohe 1343718 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / Assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 9
HR Upute za uporabu / Uputstva za instalaciju 10
RO Manual de utilizare / Instrucţiuni de montare 10
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 11
SL Navodilo za uporabo / Navodila za montažo 11
ET Kasutusjuhend / Paigaldusjuhend 12
LV Lietošanas pamācība / Montāžas instrukcija 12
SR Uputstvo za upotrebu / Uputstvo za montažu 13
NO Bruksanvisning / Montasjeveiledning 13
BG Инструкция за употреба /
Ръководство за монтаж 14
JP 取扱説明書/施工説明書 14
UA Інструкції з використання / Інструкція по збірці 15
AR / 15
TR Kullanım kılavuzu / Montaj kılavuzu 16
HU Használati útmutató / Szerelési útmutató 17
HE / 17
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Suomi 8
Svenska 9
Lietuviškai 9
Hrvatski 10
Română 10
Ελληνικά 11
Slovenski 11
Estonia 12
Latvian 12
Srpski 13
Norsk 13
БЪЛГАРСКИ 14
日本語 14
Українська 15
 15
Türkçe 16
Magyar 17
 17
1343718X

2
Deutsch

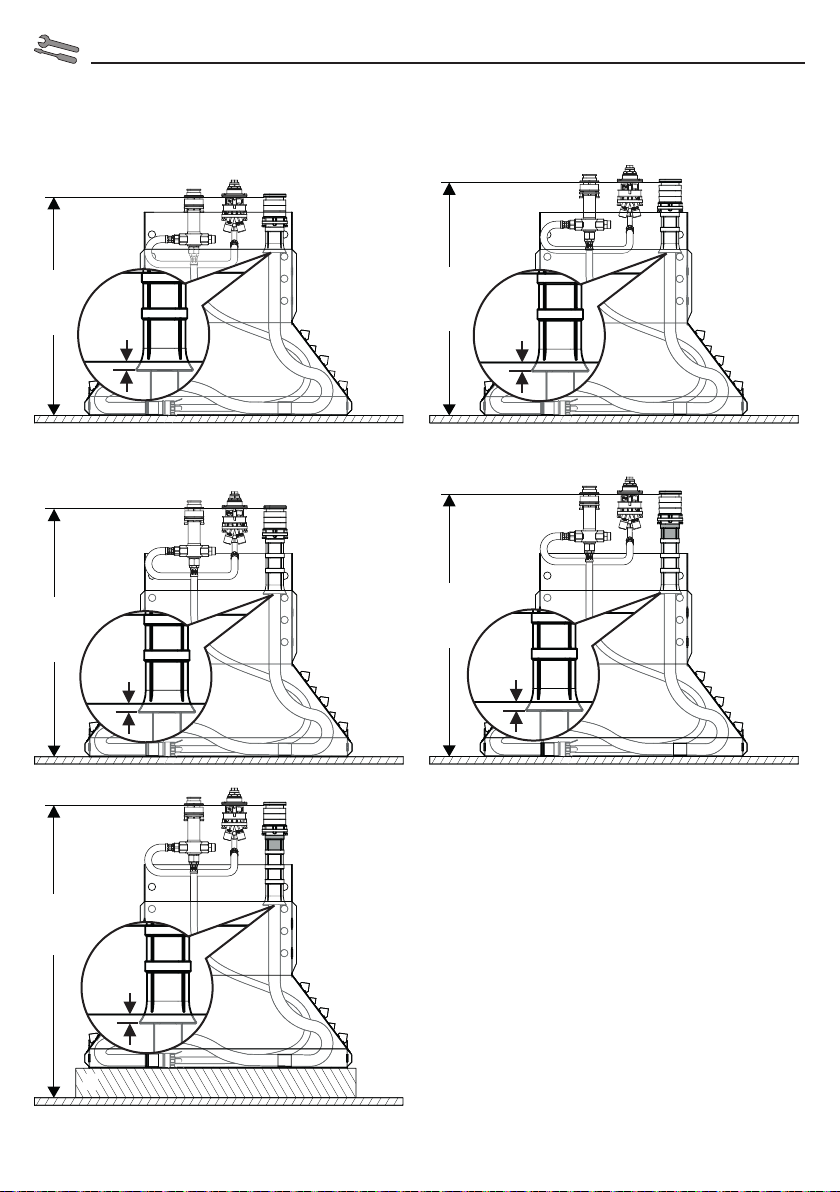

Montage
(siehe Seite 18)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Wird die Secuflex-Box falsch oder nicht installiert,
erlischt die Gewährleistung.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Durchflussleistung bei 0,3 MPa: ca. 22l/min
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 24)
Serviceteile (siehe Seite 23)
Prüfzeichen (siehe Seite 26)
Français
Montage
(voir pages 18)
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si La Secuflex-Box est mal ou pas installée, la
garantie sera annulée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Débit à 0,3 MPa: environ 22l/min
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 24)
Pièces détachées (voir pages 23)
Classification acoustique et débit
(voir pages 26)

3
English

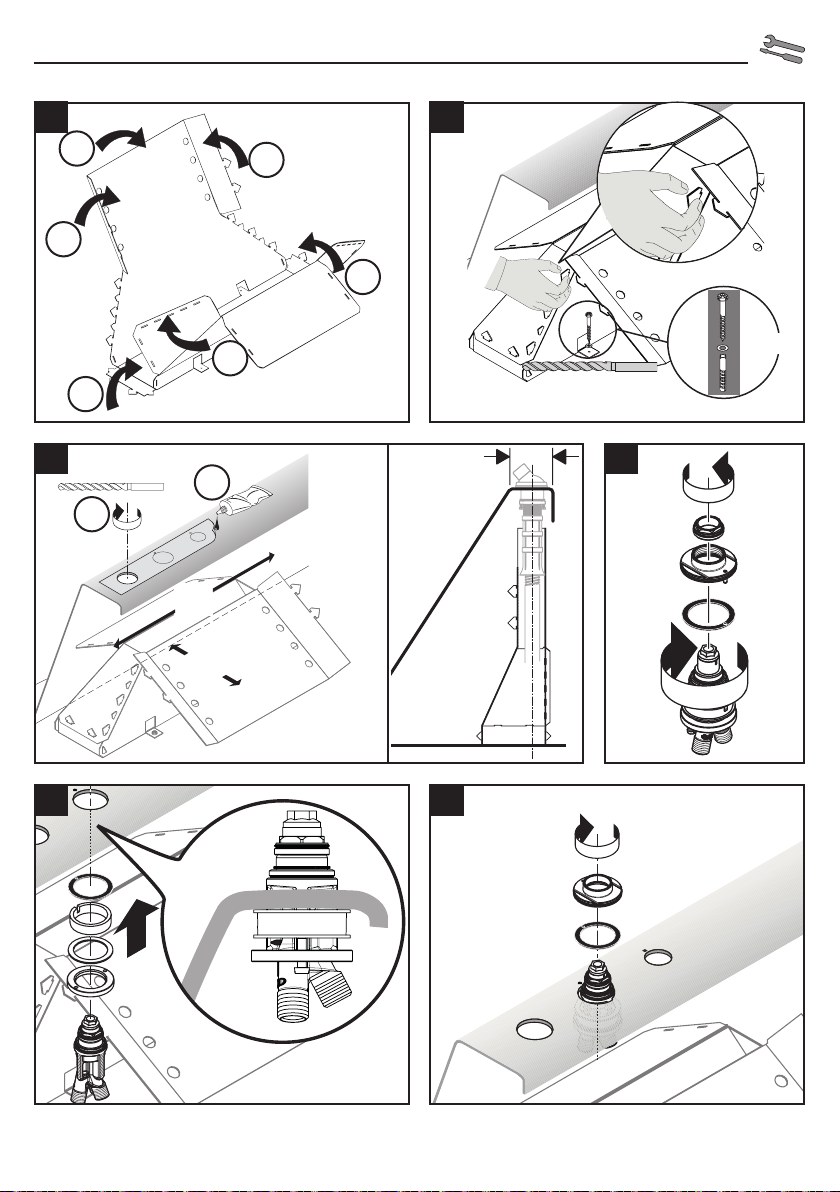

Assembly
(see page 18)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the Secuflex-Box is installed improperly or not at all,
the warranty will become invalid.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Rate of flow by 0,3 MPa: approx. 22l/min
Connections G 1/2: cold right - hot left
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 24)
Spare parts (see page 23)
Test certificate (see page 26)
Italiano
Montaggio
(vedi pagg. 18)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• La garanzia decade se il Secuflex-Box viene installato
in modo sbagliato o per niente.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Potenza di erogazione a 0,3 MPa: circa 22l/min
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 24)
Parti di ricambio (vedi pagg. 23)
Segno di verifica (vedi pagg. 26)

4
Español
Montaje
(ver página 18)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La instalación errónea o la no instalación de la
Secuflex-Box anulan la garantía.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Caudal a 0,3 MPa: aprox. 22l/min
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 24)
Repuestos (ver página 23)
Marca de verificación
(ver página 26)
Nederlands
Montage
(zie blz. 18)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende installa-
tierichtlijnen moeten nageleefd worden.
• Als de Secuflex-box verkeerd of niet wordt geïnstal-
leerd, vervalt de garantie.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Doorvoercapaciteit bij 0,3 MPa: ca. 22l/min
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 24)
Service onderdelen (zie blz. 23)
Keurmerk (zie blz. 26)

5
Dansk
Montering
(se s. 18)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Installeres Secuflex-Boxen forkert eller slet ikke,
bortfalder garantien.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Gennemstrømningsydelse ved 0,3 MPa: ca. 22l/min
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 24)
Reservedele (se s. 23)
Godkendelse (se s. 26)
Português
Montagem
(ver página 18)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A garantia perde a sua validade se a Secuflex-Box
for instalada incorretamente ou se não for instalada.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Caudal o 0,3 MPa: ca. 22l/min
Ligações G 1/2: fria à direita - quente à esquerda
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 24)
Peças de substituição (ver página 23)
Marca de controlo (ver página 26)

6
Polski
Montaż
(patrz strona 18)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Gwarancja wygasa w przypadku, gdy Secuflex-Box
zamontowano niewłaściwie lub w ogóle jej nie
zamontowano.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Wydajność przepływu przy 0,3 MPa: ok. 22l/min
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 24)
Części serwisowe (patrz strona 23)
Znak jakości (patrz strona 26)
Česky
Montáž
(viz strana 18)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Pokud není nainstalován Secuflex-Box nebo byla insta-
lace provedena nesprávně, je ručení vyloučeno.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Průtokové množství při 0,3 MPa: cca 22l/min
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 24)
Servisní díly (viz strana 23)
Zkušební značka (viz strana 26)

7
Slovensky
Montáž
(viď strana 18)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Ak sa skrinka Secuflex-Box nainštaluje nesprávne
alebo sa nenainštaluje vôbec, zaniká záruka.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Prietokové množstvo pri 0,3 MPa: asi 22l/min
Prípoje G 1/2: studená vpravo - teplá vľavo
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 24)
Servisné diely (viď strana 23)
Osvedčenie o skúške (viď strana 26)
中文
安装
(参见第页18)
安全技巧
装配时为避免挤压和切割受伤,必须戴上手套.
本产品只允许作为洗浴,卫生和洁身之用.
冷热水管间过大的压力差必须予以平衡.
安装提示
• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.
• 管道和阀门必须根据通用标准进行安装,冲洗和
检查.
• 请遵守当地国家现行的安装规定.
• 如果Secuflex-Box安装错误或未安装,则质保失
效.
技术参数
工作压强: 最大1MPa
推荐工作压强:0,1-0,5MPa
测试压强:1,6MPa
(1MPa=10bar=147PSI)
热水温度: 最大60°C
流量钟0,3MPa: 大约22升/分钟
连接管线G1/2: 左热右冷
热力消毒:70°C/4分钟
该产品专为饮用水设计!
符号说明
请勿使用含有乙酸的硅胶!
大小 (参见第页24)
备用零件 (参见第页23)
检验标记 (参见第页26)

8
Русский
Монтаж
(см. стр. 18)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Если Secuflex-Box установлен неправильно или не
установлен совсем, гарантия утрачивает силу.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Расход при 0,3 МПа: ок. 22л/мин
Подключение G 1/2: холодная справа - горячая слева
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 24)
Κомплеκт (см. стр. 23)
Знак технического контроля
(см. стр. 26)
Suomi
Asennus
(katso sivu 18)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Jos Secuflex-Box asennetaan väärin tai tai ei
ollenkaan, takuu ei ole voimassa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Läpivirtausmäärä 0,3 MPa paineella: n. 22l/min
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 24)
Varaosat (katso sivu 23)
Koestusmerkki (katso sivu 26)

9
Svenska
Montering
(se sidan 18)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepte-
ras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Om Secuflex-Box installeras felaktigt eller inte förfaller
garantin.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Flödeskapacitet vid 0,3 MPa: ca. 22l/min
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 24)
Reservdelar (se sidan 23)
Testsigill (se sidan 26)
Lietuviškai
Montavimas
(žr. psl. 18)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi-
jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Jei „Secuflex-Box“ įrengiama netinkamai ar visai
neįrengiama, nebetaikoma garantija.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Vandens pralaidumas, esant 0,3 MPa slėgiui: apie 22l/
min
Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas
- kairėje
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 24)
Atsarginės dalys (žr. psl. 23)
Bandymo pažyma (žr. psl. 26)

10
Hrvatski
Sastavljanje
(pogledaj stranicu 18)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Ako se Secuflex-Box pogrešno ili uopće ne instalira,
gubi se pravo na reklamacije.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Protok vode uz tlak od 0,3 MPa: oko 22l/min
Spojevi G 1/2: hladna desno – topla lijevo
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 24)
Rezervni djelovi (pogledaj stranicu 23)
Oznaka testiranja
(pogledaj stranicu 26)
Română
Montare
(vezi pag. 18)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziuni-
lor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu apă
rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Dacă Secuflex-Box se instalează incorect sau nu se
instalează deloc, garanţia îşi pierde valabilitatea.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Debit de apă la 0,3 MPa: cca. 22l/min
Racorduri G 1/2: rece - dreapta / cald - stânga
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 24)
Piese de schimb (vezi pag. 23)
Certificat de testare (vezi pag. 26)

11
Ελληνικά
Συναρμολόγηση
(βλ. Σελίδα 18)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-
γηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν
μέσο λουτρού, υγιεινής και καθαρισμού του σώματος.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Εάν το Secuflex-Box τοποθετηθεί λάθος ή δεν
εγκατασταθεί, ακυρώνεται η εργοστασιακή εγγύηση.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Κατανάλωση νερού στα 0,3 MPa: περ. 22l/min
Συνδέσεις G 1/2: κρύο δεξιά – ζεστό αριστερά
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!
Διαστάσεις (βλ. Σελίδα 24)
Ανταλλακτικά (βλ. Σελίδα 23)
Σήμα ελέγχου (βλ. Σελίδα 26)
Slovenski
Montaža
(glejte stran 18)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umivanja,
vzdrževanja higiene in telesne nege.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
• Če se zaboj Secuflex-Box narobe ali pa se ga sploh
ne montira, ugasne pravica do garancije.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Pretok vode pri 0,3 MPa: ca. 22l/min
Priključki G 1/2: mrzla desno - topla levo
Termična dezinfekcija: 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Opis simbola
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Mere (glejte stran 24)
Rezervni deli (glejte stran 23)
Preskusni znak (glejte stran 26)

12
Estonia
Paigaldamine
(vt lk 18)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpordi-
kahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Kui Secuflex-Box paigaldatakse valesti või üldse mitte,
kaotab garantii kehtivuse.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Läbivool, kui rõhk on 0,3 MPa: u. 22l/min
ühendused G 1/2: külm paremal, kuum vasakul
Termiline desinfektsioon: 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat silikooni!
Mõõtude (vt lk 24)
Varuosad (vt lk 23)
Kontrollsertifikaat (vt lk 26)
Latvian
Montāža
(skat. lpp. 18)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Jāizlīdzina spiediena atšķirības starp aukstā un karstā
ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Cauruļvadi un maisītājs ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Ja Secuflex-Box ir montēta nepareizi vai nav montēta
vispār, garantija zaudē spēku.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Caurteces intensitāte pie 0,3 MPa: apm. 22l/min
G 1/2 pieslēgumi: aukstais pa labi - karstais pa kreisi
Termiskā dezinfekcija : 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. lpp. 24)
Rezerves daļas (skat. lpp. 23)
Pārbaudes zīme (skat. lpp. 26)

13
Srpski
Montaža
(vidi stranu 18)
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje, tuširanje
i ličnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Ako se Secuflex-Box pogrešno ili uopšte ne instalira,
gubi se pravo na reklamacije.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Protok vode pri pritisku od 0,3 MPa: oko 22l/min
Priključci G 1/2: hladna voda desno – topla levo
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Mere (vidi stranu 24)
Rezervni delovi (vidi stranu 23)
Ispitni znak (vidi stranu 26)
Norsk
Montasje
(se side 18)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Dersom Secuflex-boksen monteres feil eller ikke
installers, bortfaller garantien.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Gjennomstrømningsytelse ved 0,3 MPa: omtrent 22l/min
Tilkoblinger G 1/2: kaldt høyre - varm venstre
Termisk desinfisering: 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 24)
Servicedeler (se side 23)
Prøvemerke (se side 26)

14
БЪЛГАРСКИ
Монтаж
(вижте стр. 18)
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Ако Secuflex-Box бъде инсталирана неправилно
или не бъде инсталирана, се губи гаранцията.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Мощност на потока при 0,3 МПа: прибл. 22л/мин
Изводи G 1/2: студено отдясно – топло отляво
Термична дезинфекция: 70°C / 4 мин
Продуктът е разработен само за питейна вода!
Описание на символите
Не използвайте силикон, съдържащ оцетна
киселина!
Размери (вижте стр. 24)
Сервизни части (вижте стр. 23)
Контролен знак (вижте стр. 26)
日本語
施工方法
(次のページを参照18)
安全上の注意
施工の際は手を挟んだり怪我をしないように,手
袋をはめてください.
この製品は,体や手を洗う等の製品本来の目的
以外には使用しないでください.
給水・湯の圧力差は0.1(MPa)以 内 としてくだ さ い .
施工上の注意
• 製品の施工前に輸送でのダメージがないか確認
してくだ さ い .施工後のキズ等のお申し出はお断
りさせて頂いています.
• 配管と水栓は,関連法規に従って施工,洗浄,およ
び試験を行ってください.
• 施工行う地域に適用される関連法規をお守りく
ださい.
• セキュフレックス(Secuflex)ボックスの施工に問
題がある場合や取り付けられていないときは,保
証対象外となります.
技術資料
使用圧力: 最大1MPa
推奨使用水圧:0,1-0,5MPa
耐圧試験圧力:1,6MPa
(1MPa=10bar=147PSI)
給湯温度: 最大60°C
0.3MPaでの流量: 約22リット ル /分
G1/2接続: 湯左-水右
お湯による高温消毒:70°C/4分
この製品は飲料水での使用が前提となっています(
日本においては水道法に適合する飲料水)!
アイコン の 説 明
酢酸系シリコンをご使用にならないでくだ
さい!
寸法 (次のページを参照24)
スペアパーツ (次のページを参照23)
認証について (次のページを参照26)

15
Українська
Монтажний
(дивіться сторінку 18)
Примітки з безпеки
Під час встановлення слід надягати рукавички, щоб
запобігти травмам та порізам.
Виріб можна використовувати лише для купання,
гігієни та очищення тіла.
Гаряча і холодна подачі води повинні мати
однаковий тиск.
Інструкції зі встановлення
• Перед встановленням перевірте виріб на наявність
пошкоджень під час транспортування. Після
встановлення транспортні пошкодження чи
пошкодження поверхні не розглядаються.
• Труби та кріплення повинні бути встановлені,
промиті та перевірені відповідно до стандартів
застосування.
• Необхідно дотримуватися сантехнічних норм, які
діють у відповідних країнах.
• Якщо Secuflex-Box встановлено неправильно або
взагалі не встановлено, гарантія втрачає силу.
Технічні дані
Робочий тиск: макс. 1 МПа
Рекомендований робочий тиск: 0,1 - 0,5 МПа
Випробувальний тиск: 1,6 МПа
(1 МПа = 10 бар = 147 PSI)
Температура гарячої води: макс. 60°C
Витрата на 0,3 МПа: прибл. 22л/хв
З'єднання G 1/2: холодний праворуч - гарячий
ліворуч
Термічна дезінфекція: 70°C / 4 мін
Продукт призначений виключно для питної води!
Опис символу
Не використовуйте силікон, що містить оцтову
кислоту!
Розміри (дивіться сторінку 24)
Запчастини (дивіться сторінку 23)
Тестовий сертифікат
(дивіться сторінку 26)


(18)


. 
. 
.

•
.

.
•
.
•
.
•Secuflex-Box
.

1 :
0,5 -0,1 :
1,6 :
(PSI 147 =10 =1)
60°C :
/22 :0,3

- :2/G 1

4/70°C :
!

!
!
(24)
(23)
(26)

16
Türkçe
Montajı
(bakınız sayfa 18)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Secuflex-Box yanlış kurulursa veya hiç kurulmazsa,
garanti hizmeti sona erer.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
0,3 MPa'daki debi: yaklaşık 22l/dak
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 24)
Yedek Parçalar (bakınız sayfa 23)
Kontrol işareti (bakınız sayfa 26)
Garanti Belgesi
Üretici veya İthalatçı Firmanın
Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr
Malın
Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü
Genel Müdür
Albert Emlek
Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:
Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve
kaşeleyecektir.

17
Magyar
Szerelés
(lásd a oldalon 18)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabvá-
nyoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs
irányelveket be kell tartani.
• Ha a Secuflex-Boxot rosszul vagy nem szerelik fel,
akkor a jótállás érvényét veszti.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Átfolyási teljesítmény 0,3 MPa: kb. 22l/perc
G 1/2 csatlakozás: hideg jobbra – meleg balra
Termikus fertőtlenítés: 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a oldalon 24)
Tartozékok (lásd a oldalon 23)
Vizsgajel (lásd a oldalon 26)


(18)


 ,
 


•,
,

•,

•

•Secuflex-Box
,

MPa 1 :
MPa 0,5 -0,1 :
MPa 1,6 :
(MPa =10 bar =147 PSI 1)
60°C 
22 :MPa 0,3
- :G 1/2
70°C /4
!

!
(24)
(23)
(26)

18
Montage
550 - 590
630 - 670
+ 1 x 98806000
590 - 630
5080 - 210
670 - 710
min. 20 max. 60
5080 - 210
670 - 710
min. 20 max. 60
5080 - 210
670 - 710
min. 20 max. 60
X
X + 710
+ 1 x 98806000
670 - 710
5080 - 210
670 - 710
min. 20 max. 60
5080 - 210
670 - 710
min. 20 max. 60

19
4x
Ø 6 mm
min.
350
min.
724
min. 100 mm
2
31.
2.
1
1.
2.
3.
4.
3.
4.
5 6
4
KIT A
Montage

20
7
9
10
1.
2. 11
1.
2.
3.
1.
2.
8
Ø 12 mm
Ø 15 mm
!
(3 Nm)
(3 Nm)
SW 30 mm
(12 Nm)
KIT C
Montage
