Hans Grohe Metris 100 31088 Series Manual

ИНСТРУКЦИЯ
Hansgrohe Metris 110 LowFlow с донным клапаном 31203000

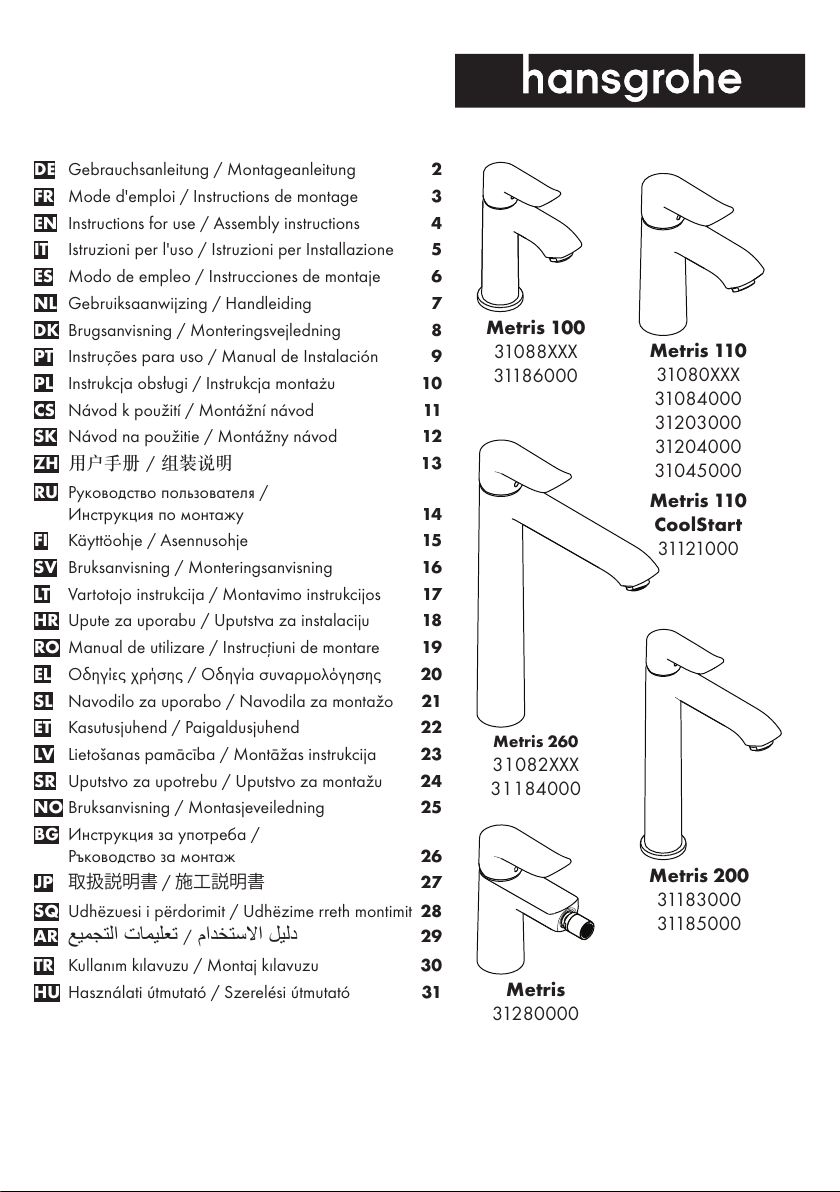

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 31
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Shqip 28
 29
Türkçe 30
Magyar 31
Metris 110
31080XXX
31084000
31203000
31204000
31045000
Metris 110
CoolStart
31121000
Metris
31280000
Metris 200
31183000
31185000
Metris 100
31088XXX
31186000
Metris 260
31082XXX
31184000

2

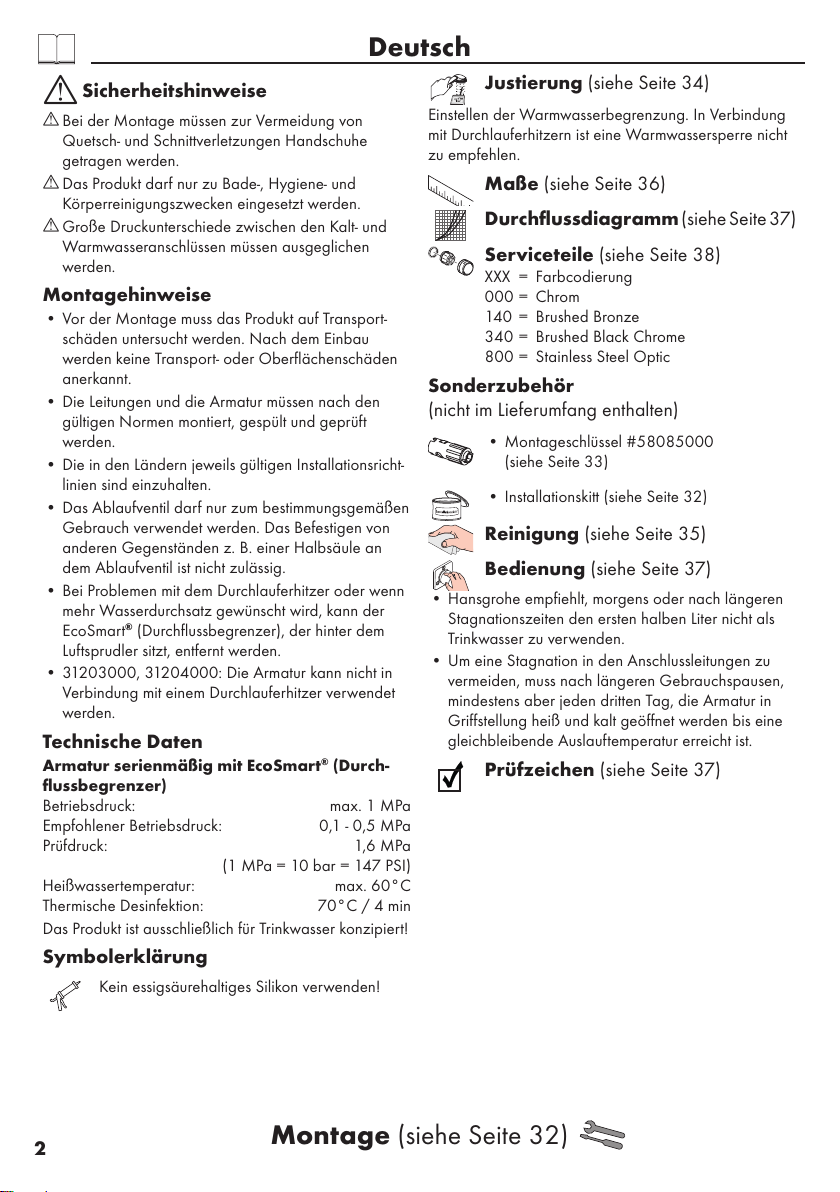

Deutsch
Montage (siehe Seite 32)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an
dem Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• 31203000, 31204000: Die Armatur kann nicht in
Verbindung mit einem Durchlauferhitzer verwendet
werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
flussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 36)
Durchflussdiagramm (siehe Seite 37)
Serviceteile (siehe Seite 38)
XXX = Farbcodierung
000 = Chrom
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Sonderzubehör
(nicht im Lieferumfang enthalten)
• Montageschlüssel #58085000
(siehe Seite 33)
• Installationskitt (siehe Seite 32)
Reinigung (siehe Seite 35)
Bedienung (siehe Seite 37)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
• Um eine Stagnation in den Anschlussleitungen zu
vermeiden, muss nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die Armatur in
Griffstellung heiß und kalt geöffnet werden bis eine
gleichbleibende Auslauftemperatur erreicht ist.
Prüfzeichen (siehe Seite 37)

3

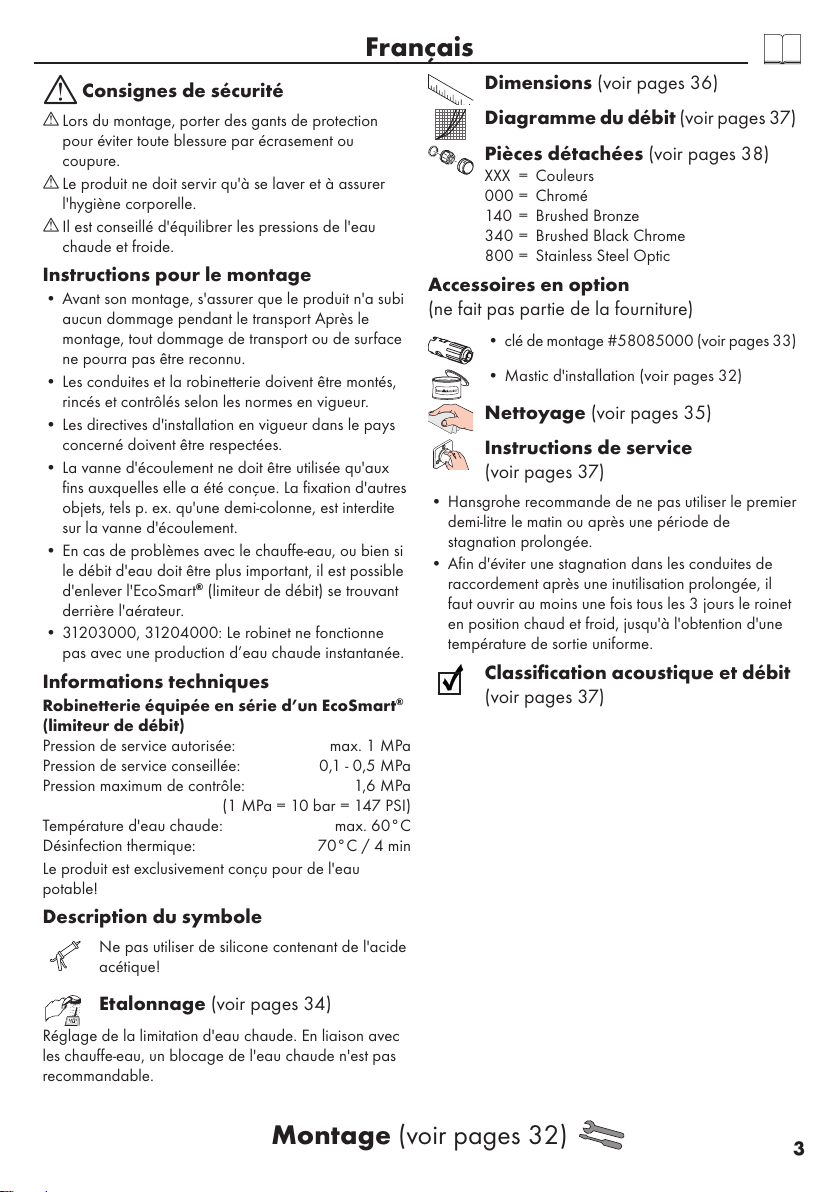

Français
Montage (voir pages 32)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite
sur la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
• 31203000, 31204000: Le robinet ne fonctionne
pas avec une production d’eau chaude instantanée.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 36)
Diagramme du débit (voir pages 37)
Pièces détachées (voir pages 38)
XXX = Couleurs
000 = Chromé
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Accessoires en option
(ne fait pas partie de la fourniture)
• clé de montage #58085000 (voir pages 33)
• Mastic d'installation (voir pages 32)
Nettoyage (voir pages 35)
Instructions de service
(voir pages 37)
• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de
stagnation prolongée.
• Afin d'éviter une stagnation dans les conduites de
raccordement après une inutilisation prolongée, il
faut ouvrir au moins une fois tous les 3 jours le roinet
en position chaud et froid, jusqu'à l'obtention d'une
température de sortie uniforme.
Classification acoustique et débit
(voir pages 37)

4

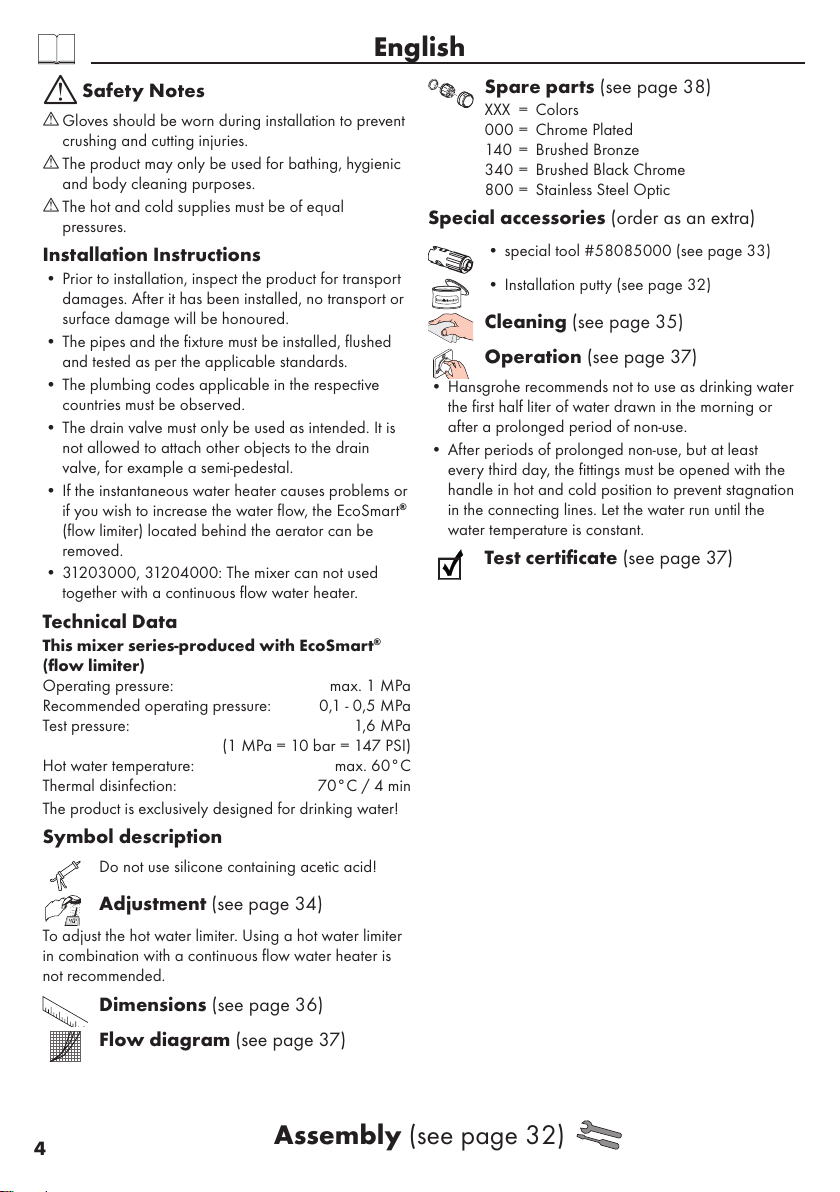

English
Assembly (see page 32)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain
valve, for example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• 31203000, 31204000: The mixer can not used
together with a continuous flow water heater.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 36)
Flow diagram (see page 37)
Spare parts (see page 38)
XXX = Colors
000 = Chrome Plated
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Special accessories (order as an extra)
• special tool #58085000 (see page 33)
• Installation putty (see page 32)
Cleaning (see page 35)
Operation (see page 37)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
• After periods of prolonged non-use, but at least
every third day, the fittings must be opened with the
handle in hot and cold position to prevent stagnation
in the connecting lines. Let the water run until the
water temperature is constant.
Test certificate (see page 37)

5

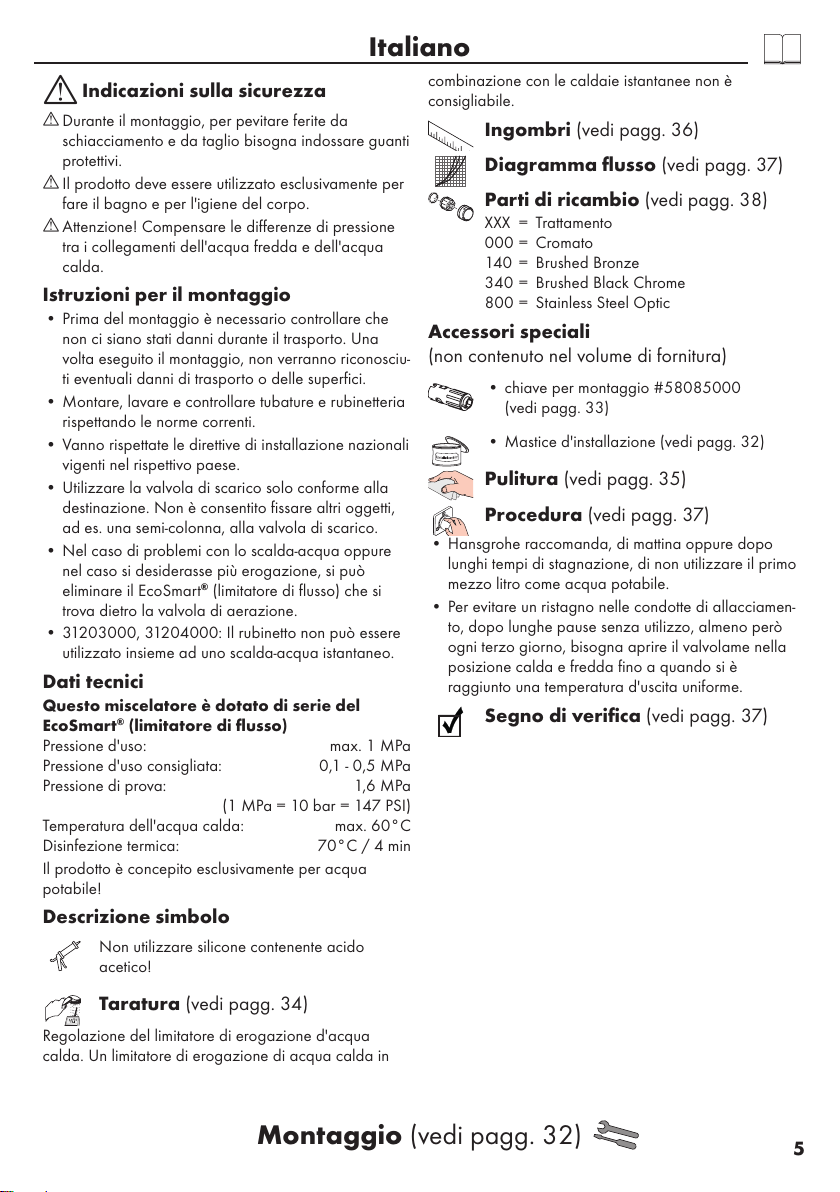

Italiano
Montaggio (vedi pagg. 32)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti,
ad es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione, si può
eliminare il EcoSmart® (limitatore di flusso) che si
trova dietro la valvola di aerazione.
• 31203000, 31204000: Il rubinetto non può essere
utilizzato insieme ad uno scalda-acqua istantaneo.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 36)
Diagramma flusso (vedi pagg. 37)
Parti di ricambio (vedi pagg. 38)
XXX = Trattamento
000 = Cromato
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Accessori speciali
(non contenuto nel volume di fornitura)
• chiave per montaggio #58085000
(vedi pagg. 33)
• Mastice d'installazione (vedi pagg. 32)
Pulitura (vedi pagg. 35)
Procedura (vedi pagg. 37)
• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
• Per evitare un ristagno nelle condotte di allacciamen-
to, dopo lunghe pause senza utilizzo, almeno però
ogni terzo giorno, bisogna aprire il valvolame nella
posizione calda e fredda fino a quando si è
raggiunto una temperatura d'uscita uniforme.
Segno di verifica (vedi pagg. 37)

6

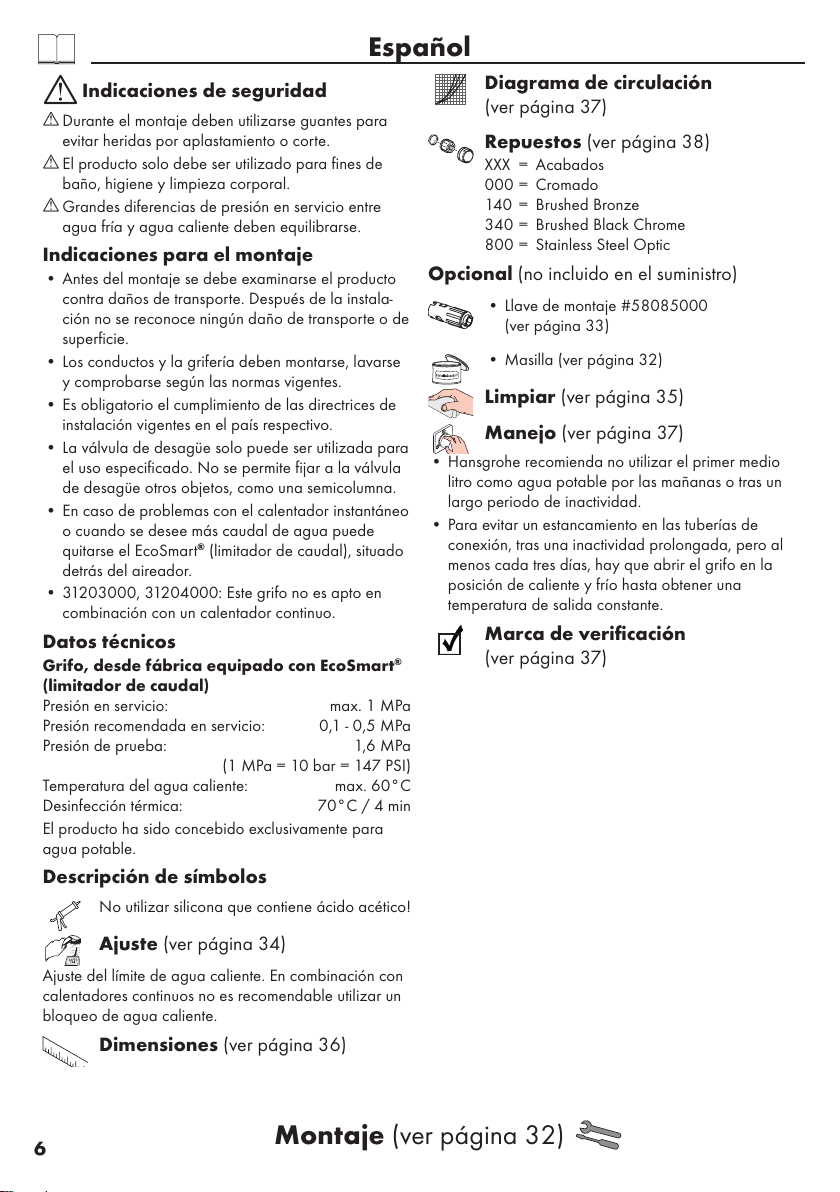

Español
Montaje (ver página 32)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• 31203000, 31204000: Este grifo no es apto en
combinación con un calentador continuo.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 37)
Repuestos (ver página 38)
XXX = Acabados
000 = Cromado
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Opcional (no incluido en el suministro)
• Llave de montaje #58085000
(ver página 33)
• Masilla (ver página 32)
Limpiar (ver página 35)
Manejo (ver página 37)
• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.
• Para evitar un estancamiento en las tuberías de
conexión, tras una inactividad prolongada, pero al
menos cada tres días, hay que abrir el grifo en la
posición de caliente y frío hasta obtener una
temperatura de salida constante.
Marca de verificación
(ver página 37)

7

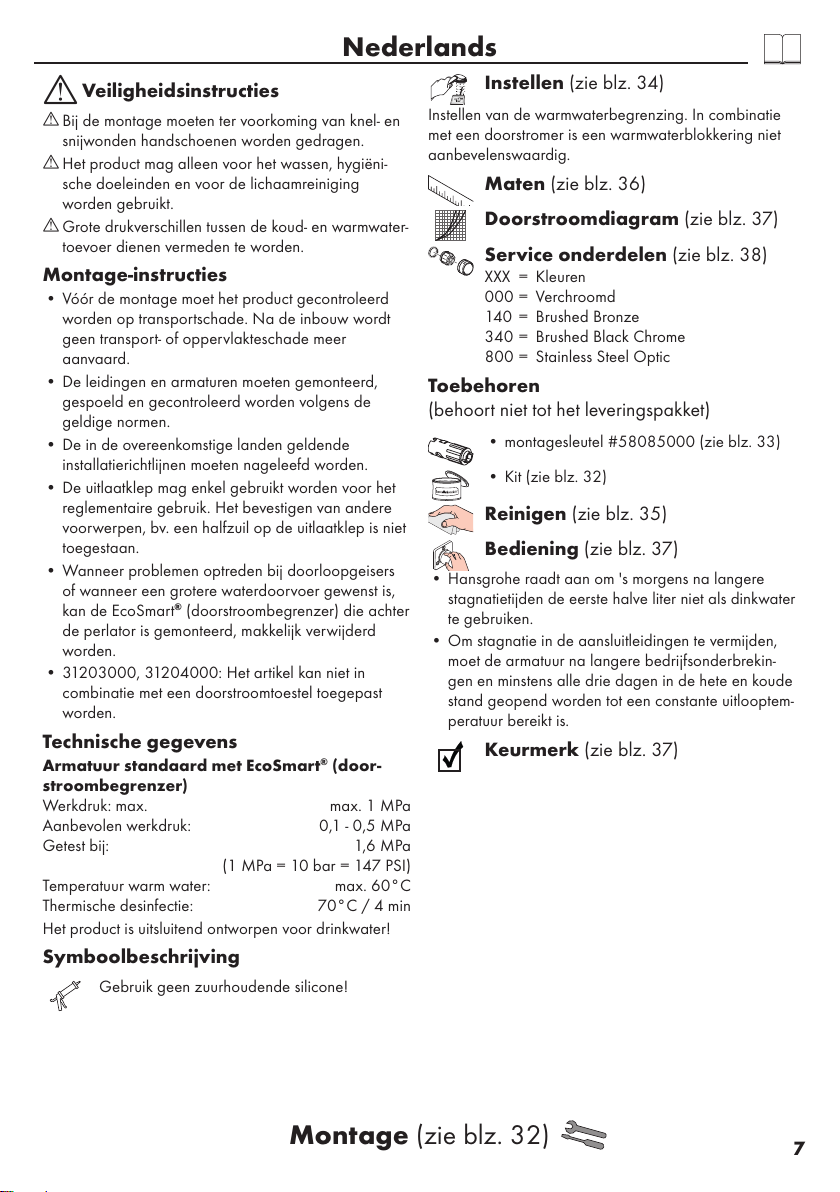

Nederlands
Montage (zie blz. 32)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers
of wanneer een grotere waterdoorvoer gewenst is,
kan de EcoSmart® (doorstroombegrenzer) die achter
de perlator is gemonteerd, makkelijk verwijderd
worden.
• 31203000, 31204000: Het artikel kan niet in
combinatie met een doorstroomtoestel toegepast
worden.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 36)
Doorstroomdiagram (zie blz. 37)
Service onderdelen (zie blz. 38)
XXX = Kleuren
000 = Verchroomd
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Toebehoren
(behoort niet tot het leveringspakket)
• montagesleutel #58085000 (zie blz. 33)
• Kit (zie blz. 32)
Reinigen (zie blz. 35)
Bediening (zie blz. 37)
• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.
• Om stagnatie in de aansluitleidingen te vermijden,
moet de armatuur na langere bedrijfsonderbrekin-
gen en minstens alle drie dagen in de hete en koude
stand geopend worden tot een constante uitlooptem-
peratuur bereikt is.
Keurmerk (zie blz. 37)

8

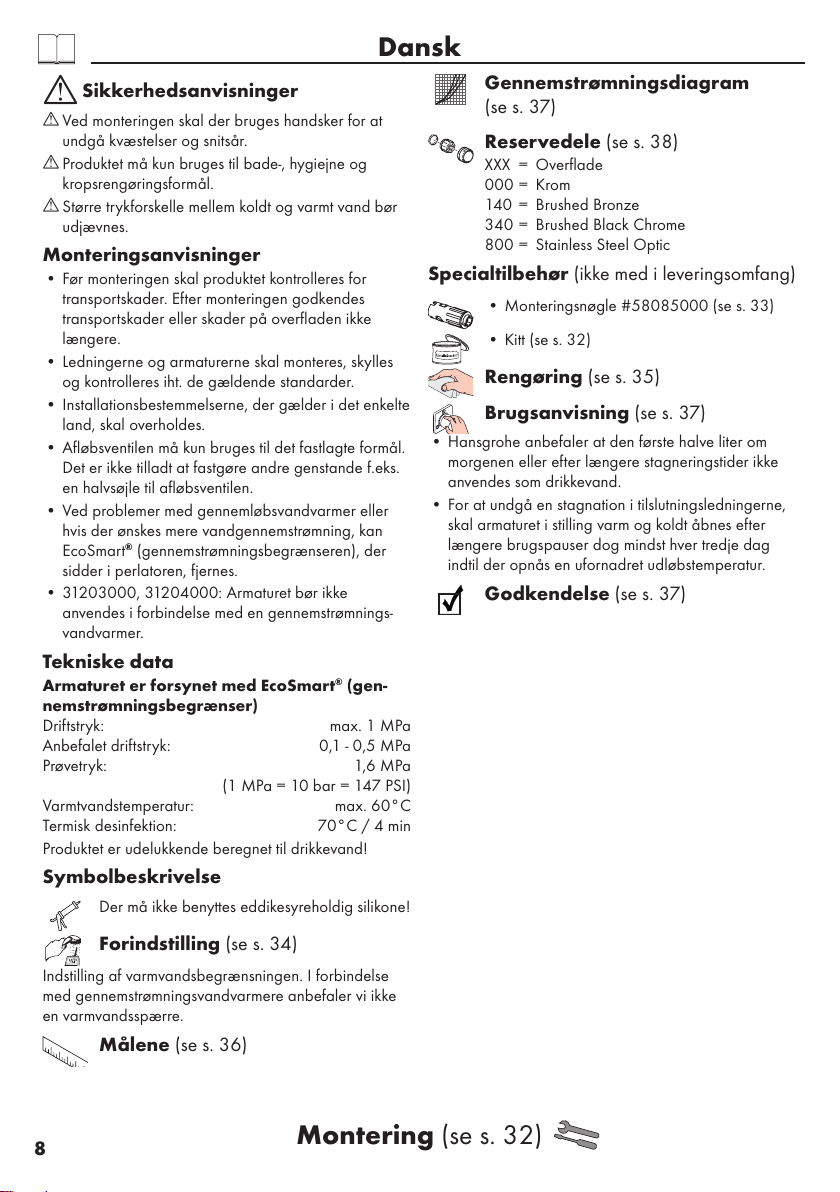

Dansk
Montering (se s. 32)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
• 31203000, 31204000: Armaturet bør ikke
anvendes i forbindelse med en gennemstrømnings-
vandvarmer.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 37)
Reservedele (se s. 38)
XXX = Overflade
000 = Krom
140 = Brushed Bronze
340 = Brushed Black Chrome
800 = Stainless Steel Optic
Specialtilbehør (ikke med i leveringsomfang)
• Monteringsnøgle #58085000 (se s. 33)
• Kitt (se s. 32)
Rengøring (se s. 35)
Brugsanvisning (se s. 37)
• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
• For at undgå en stagnation i tilslutningsledningerne,
skal armaturet i stilling varm og koldt åbnes efter
længere brugspauser dog mindst hver tredje dag
indtil der opnås en ufornadret udløbstemperatur.
Godkendelse (se s. 37)
