Hans Grohe Ecostat E 15706000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / Assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя /
Инструкция по монтажу 26
FI Käyttöohje / Asennusohje 28
SV Bruksanvisning / Monteringsanvisning 30
LT Vartotojo instrukcija / Montavimo instrukcijos 32
HR Upute za uporabu / Uputstva za instalaciju 34
RO Manual de utilizare / Instrucţiuni de montare 36
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 38
SL Navodilo za uporabo / Navodila za montažo 40
ET Kasutusjuhend / Paigaldusjuhend 42
LV Lietošanas pamācība / Montāžas instrukcija 44
SR Uputstvo za upotrebu / Uputstvo za montažu 46
NO Bruksanvisning / Montasjeveiledning 48
BG Инструкция за употреба /
Ръководство за монтаж 50
JP 取扱説明書/施工説明書 52
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 54
AR / 57
TR Kullanım kılavuzu / Montaj kılavuzu 58
HU Használati útmutató / Szerelési útmutató 60
HE / 63
Lesezeichen
Deutsch 2
Français 4
English 6
Italiano 8
Español 10
Nederlands 12
Dansk 14
Português 16
Polski 18
Česky 20
Slovensky 22
中文 24
Русский 26
Suomi 28
Svenska 30
Lietuviškai 32
Hrvatski 34
Română 36
Ελληνικά 38
Slovenski 40
Estonia 42
Latvian 44
Srpski 46
Norsk 48
БЪЛГАРСКИ 50
日本語 52
Shqip 54
 57
Türkçe 58
Magyar 60
 63
Ecostat S
15756000
Ecostat E
15706000

2

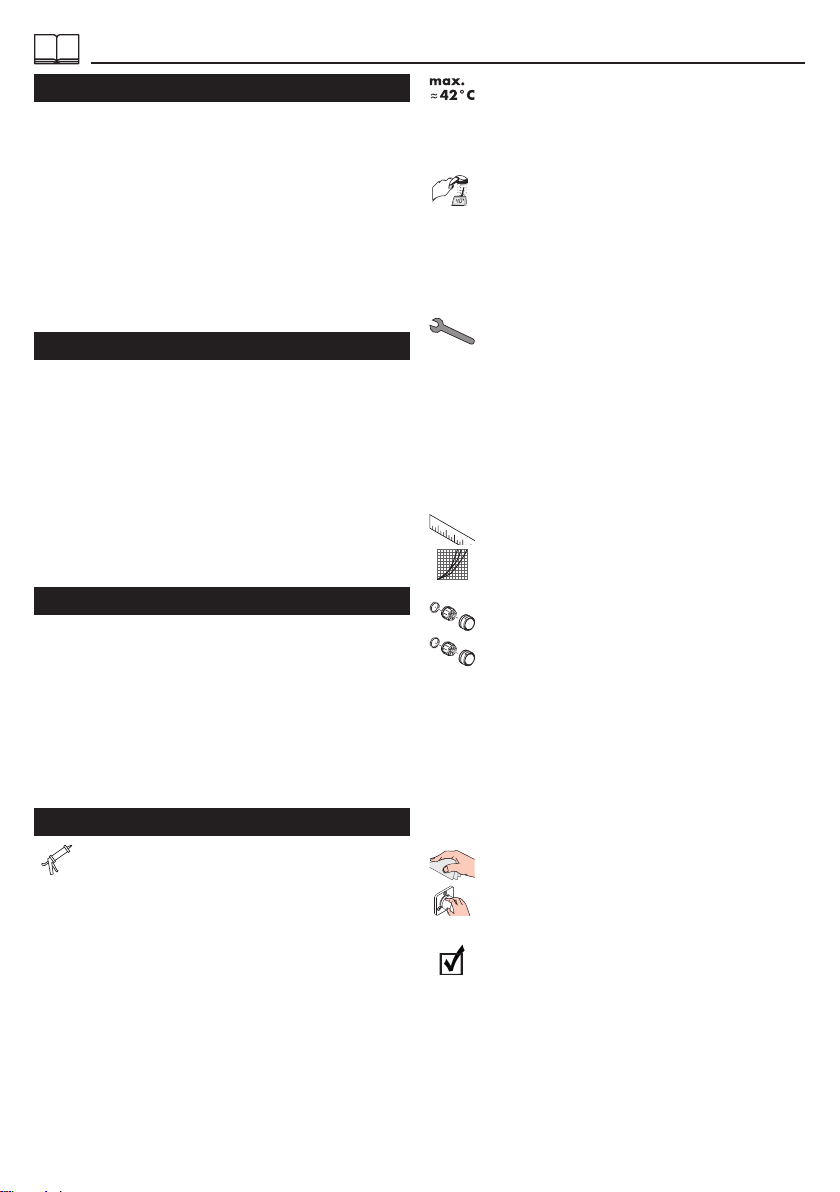

Deutsch

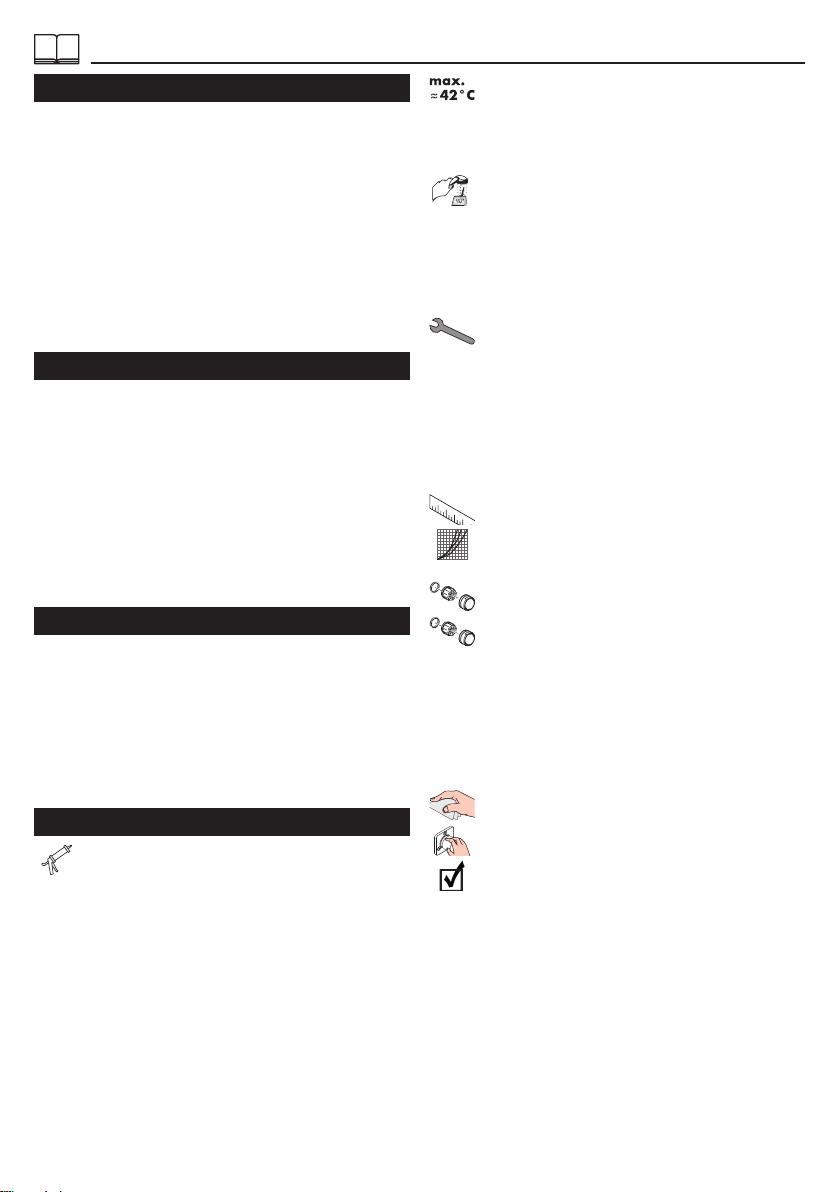

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Dieses Produkt kann nicht in Verbindung mit hydrau-
lisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 66)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 °C voreinstellen.
Justierung (siehe Seite 66)
Nach erfolgter Montage muss die Auslauftemperatur des
Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Wartung (siehe Seite 68)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 71)
Durchflussdiagramm (siehe Seite 71)
freier Durchfluss
Serviceteile (siehe Seite 72)
Sonderzubehör (siehe Seite 72)
nicht im Lieferumfang enthalten
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer Einbau-
tiefe)#15597000, #13597000
• Ausgleichsset 1° #95521000
Reinigung (siehe Seite 70)
Bedienung (siehe Seite 70)
Prüfzeichen (siehe Seite 71)
+

3
Deutsch
Montage (siehe Seite 64)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regeleinheit
reinigen (A siehe Seite )
- Siebdichtung der Brause verschmutzt
- Filtereinsatz der Brause verschmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Filtereinsatz zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit der
eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen auf
42 °C bis 60 °C
Temperaturregelung nicht möglich - Temperaturregeleinheit verschmutzt
oder verkalkt
- Temperaturregeleinheit reinigen ggf.
austauschen
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180°
verdreht eingebaut
- Funktionsblock um 180° verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen

4
Français

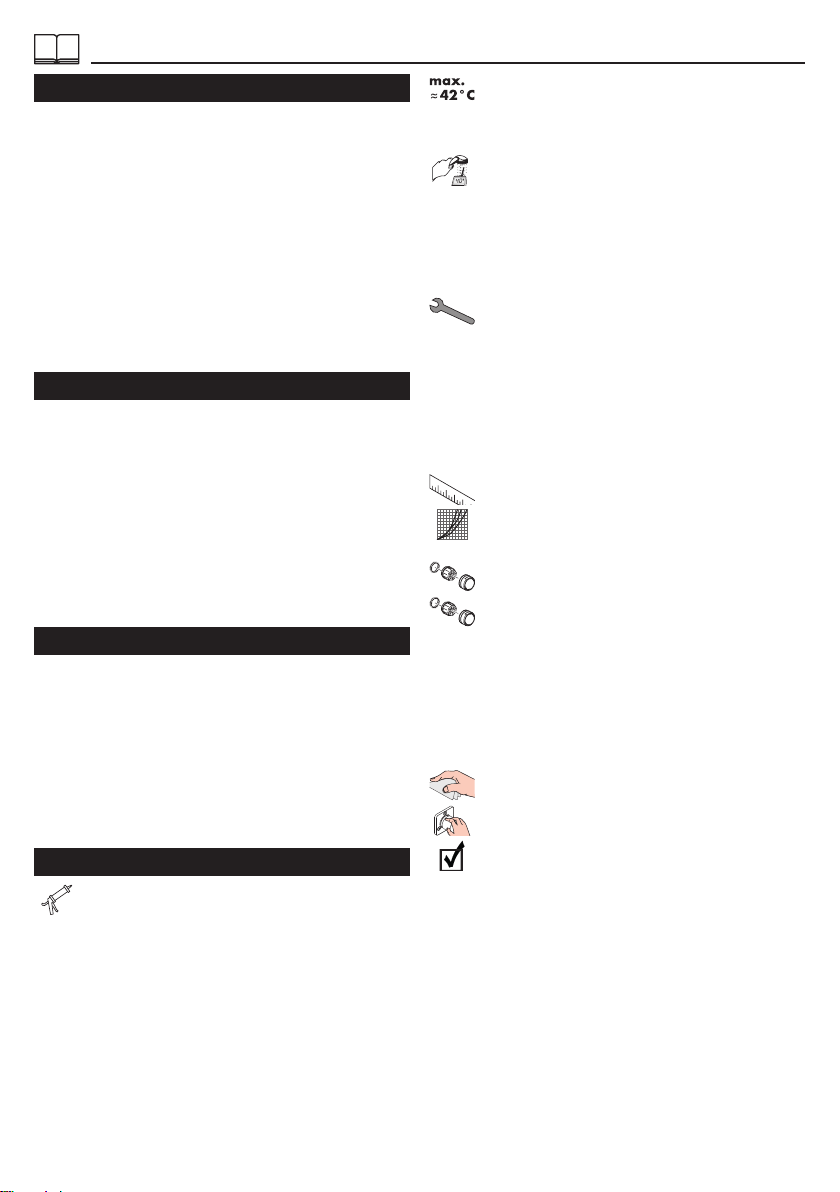

Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Les mitigeurs Hansgrohe ne doivent pas être utilisées
avec des chauffe-eau instantanné à commande
hydraulique ou thermique.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Safety Function (voir pages 66)
Grâce à la fonction Safety, il est possible de prérégler la
température maximale par exemple max. 42°C
souhaitée.
Etalonnage (voir pages 66)
Le montage terminé, contrôler la température de l’eau
puisée au mitigeur thermostatique. Un étalonnage est
nécessaire si la température de l’eau mitigée mesurée au
point de puisage diffère sensiblement de celle affichée
sur le thermostat.
Entretien (voir pages 68)
• Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN 806-5 ou
conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois
par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.
Dimensions (voir pages 71)
Diagramme du débit (voir pages 71)
débit libre
Pièces détachées (voir pages 72)
Accessoires en option
(voir pages 72)
ne fait pas partie de la fourniture
• jeu de rallonge 25 mm #13595000
• Rallonge de 22 mm (pour profondeur de
montage trop faible)#15597000,
#13597000
• Set d'égalisation 1° #95521000
Nettoyage (voir pages 70)
Instructions de service
(voir pages 70)
Classification acoustique et débit
(voir pages 71)
+

5
Français
Montage (voir pages 64)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
(A voir pages )
- Joint-filtre de douchette encrassé
- élément-filtre de douchette encrassé
- Nettoyer le joint-filtre entre la
douchette et le flexible
- Nettoyer le élément-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42°C et 60°C
Le réglage de la température n´est
pas possible
- L´élément thermostatique est
encrassé ou entartré
- Nettoyer l´élément thermostatique
ou le changez éventuellement
- La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
- Montez le bloc de fonction à 180°
Bouton à pression du verrouillage de
sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le bouton
à pression, le changer éventuelle-
ment

6
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• This mixer cannot be used in conjunction with
hydraulically, electronically or thermally controlled
instantaneous heaters.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!
Safety Function (see page 66)
The desired maximum temperature for example max.
42°C can be pre-set thanks to the safety function.
Adjustment (see page 66)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
Maintenance (see page 68)
• The check valves must be checked regularly accord-
ing to EN 806-5 in accordance with national or
regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Dimensions (see page 71)
Flow diagram (see page 71)
free flow
Spare parts (see page 72)
Special accessories (see page 72)
order as an extra
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough)#15597000, #13597000
• levelling set 1° #95521000
Cleaning (see page 70)
Operation (see page 70)
Test certificate (see page 71)
+

7
English
Assembly (see page 64)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump has
been installed check to see if the
pump is working).
- Regulator filter dirty - Clean filter in front of the mixer and
on the MTC-thermo cartridge (A see
page )
- Shower filter seal dirty
- filter insert shower dirty
- Clean filter seal between shower
and hose
- Clean filter insert between shower
and hose
Crossflow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 °C to 60 °C
Temperature regulation not possible - Temperature regulator dirty or
calcified
- Clean temperature regulator,
exchange if necessary
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180° rotation
- Install function block turned through
180°
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button,
exchange if necessary

8

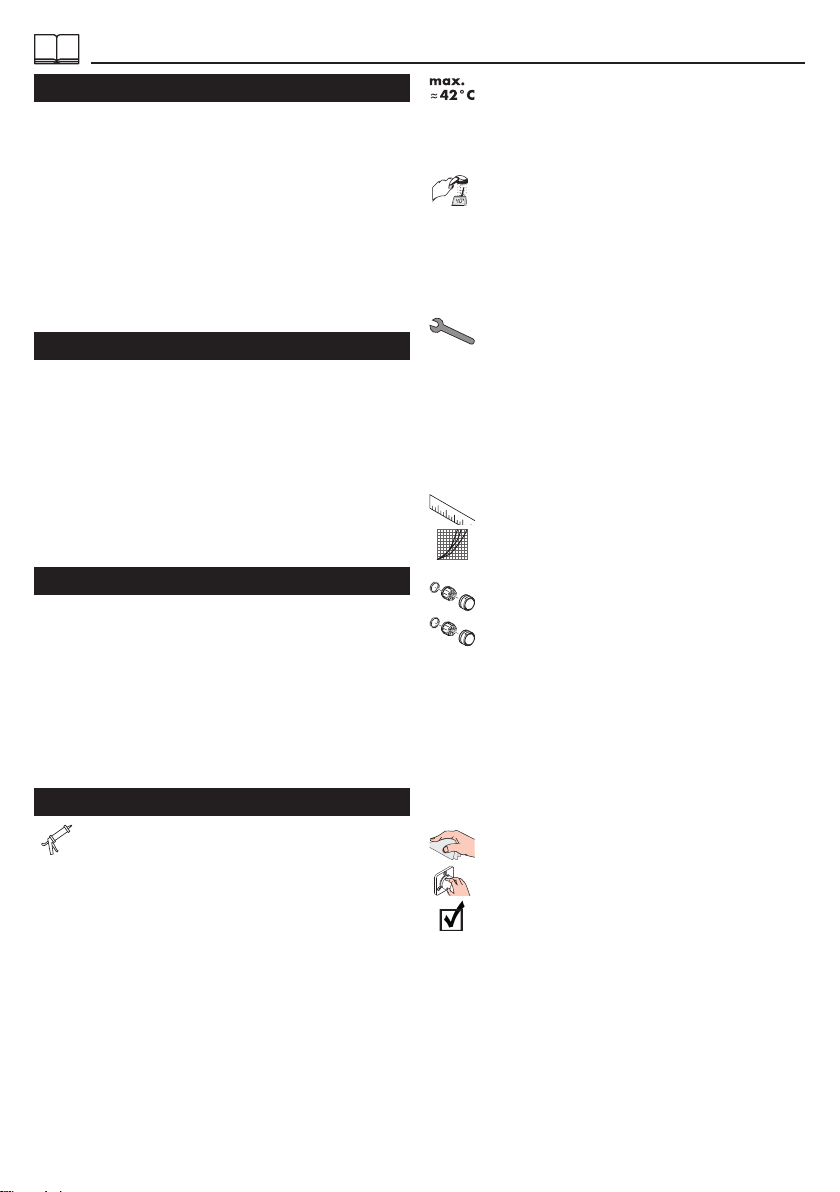

Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o
alcolici.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• I miscelatori non sono compatibili con le caldaie
istantanee.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Safety Function (vedi pagg. 66)
Grazie alla funzione antiscottature Safety la temperatura
massima per esempio max. 42°C desiderata è
facilmente regolabile.
Taratura (vedi pagg. 66)
Effettuata l’installazione del miscelatore termostatico
bisogna controllare la temperatura di uscita. La taratura
è necessaria quando la temperatura dell’acqua misurata
sul punto di prelievo non corrisponde a quella fissata sul
termostato.
Manutenzione (vedi pagg. 68)
• La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
• Per garantire la scorrevolezza dell’elemento di
regolazione, di tanto in tanto si dovrebbe regolare il
termostatico passando da tutto caldo a tutto freddo.
Ingombri (vedi pagg. 71)
Diagramma flusso (vedi pagg. 71)
portata libero
Parti di ricambio (vedi pagg. 72)
Accessori speciali (vedi pagg. 72)
non contenuto nel volume di fornitura
• Prolunga 25 mm #13595000
• Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al muro)#15597000,
#13597000
• Elemento per la regolazione in altezza 1°
#95521000
Pulitura (vedi pagg. 70)
Procedura (vedi pagg. 70)
Segno di verifica (vedi pagg. 71)
+

9
Italiano
Montaggio (vedi pagg. 64)
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtro dell'unità di regolazione
sporco
- Pulire/sostituire i filtri (A vedi pagg. )
- Guarnizione del filtro della doccia
sporca
- elemento di filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Pulire elemento di filtro tra doccia e
flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda - Aumentare la temperatura acqua
calda tra 42 °C e 60 °C
Impossibile la regolazione temperatu-
ra
- Elemento termostatico sporco o con
depositi calcarei
- Pulire o sostituire l'unità di regolazio-
ne
- In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180°
- Ruotare di 180° l'unita' di regola-
zione
Tasto antiscottatura non funzionante - Molla difettosa
- Tasto con depositi calcarei
- Pulire o sostituire la molla o il tasto

10

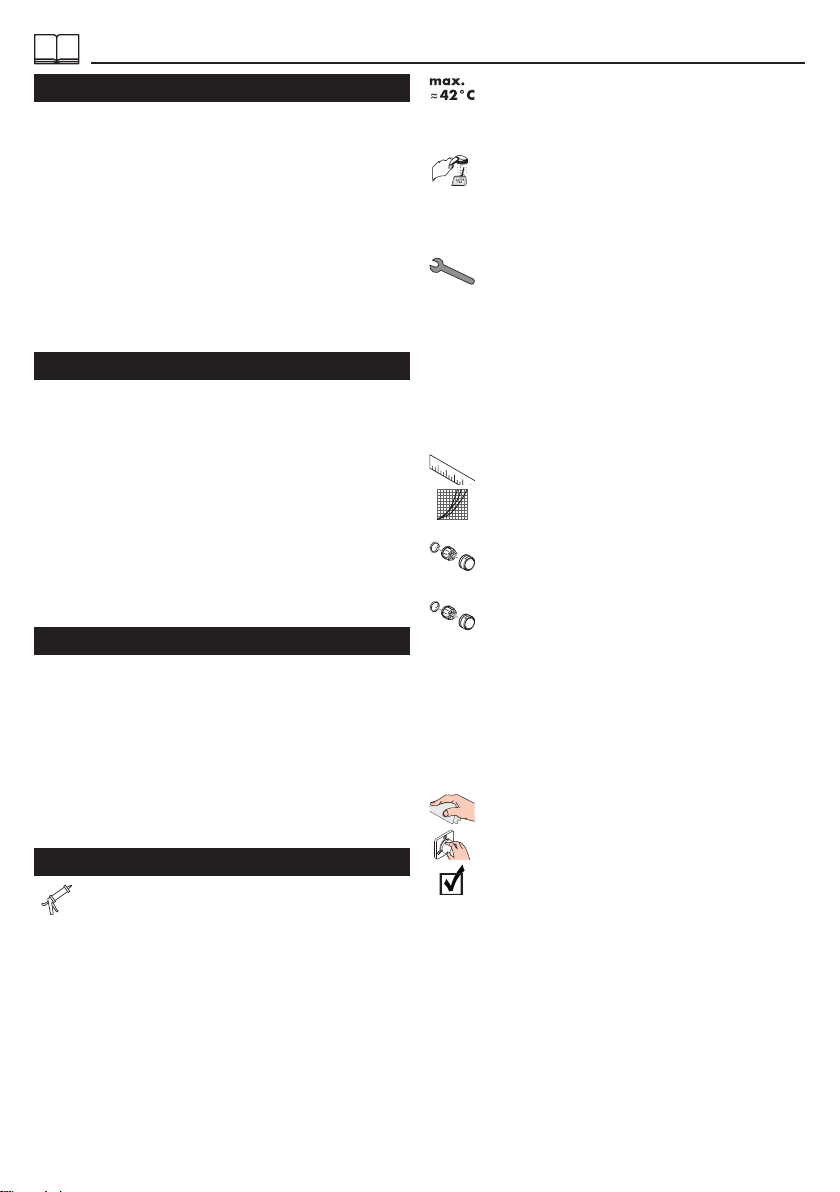

Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Los mezcladores no pueden usarse con calentadores
instantaneos mandados hidraulicamente o térmica-
mente.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Safety Function (ver página 66)
Gracias al tope de temperatura se puede graduar la
temperatura máxima por ejemplo max. 42°C.
Ajuste (ver página 66)
Después del montaje deberá comprobarse la temperatu-
ra del agua del termostato, en la salida del caño. Una
corrección se efectuará siempre y cuando la temperatu-
ra del agua tomada a la salida del caño, no correspon-
da con la indicada en el volante del termostato.
Mantenimiento (ver página 68)
• Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una
vez al año, por lo menos).
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse de
vez en cuando del extremo frío al extremo caliente.
Dimensiones (ver página 71)
Diagrama de circulación
(ver página 71)
caudal libre
Repuestos (ver página 72)
Opcional (ver página 72)
no incluido en el suministro
• Prolongación 25 mm #13595000
• Alargo 22 mm (en caso de pared delga-
da)#15597000, #13597000
• set de nivelación 1° #95521000
Limpiar (ver página 70)
Manejo (ver página 70)
Marca de verificación
(ver página 71)
+
