Hans Grohe Metropol C 15769 1 Series User manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Focus N
71424xx1
E
04496xx0
Joleena
04779xx0
Softcube
15718xx1
PuraVida
15407xx1
S
04441xx0
Square
15724xx1
S
04233xx0
Round
15739xx1
Metropol C
15769xx1

2
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 5.5 GPM (20.8 l/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This product is for use with shower heads rated
at 1.1 GPM (4.2 L/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112° F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 22)
 To reduce the risk of scald injury,
adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.
English

3
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 5.5 GPM (20.8 l/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Ce dispositif requiert une pièce intérieure
01850181.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.1 GPM
(4.2 l/min) ou plus.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir p. 22)
 Pour réduire les risques de blessures
par brûlure, réglez la butée de limite de
rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.
Français

4
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 5.5 GPM (20.8 l/min)*
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• La unidad requiere una pieza interior de válvula
01850181.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.1 GPM
(4.2 L/min) o más.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 22)
 Para evitar lesiones por escaldadura,
ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49°C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.
Español

5
Joleena
04779XX0
4¼"-5⅜"
(109-137 mm)
3" (77 mm)
1" (25 mm)
⅝"(1
5 mm)
Ø7⅛" (180 mm)
4⅜" (110 mm)
6¾" (170 mm)
⅝" (15 mm)
3⅝" - 4¾"
(93 mm - 121 mm)
Focus N
71424XX1
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
S
04233XX0
2⅞"
(74 mm)
6¾" (170 mm)
⅝" (15 mm)
S
04441XX0
2⅜"-4¼"
(60 mm - 108 mm)
3½" (89 mm)
6¾" (170 mm)
⅝" (15 mm)
E
04496XX0
⅝" (15 mm)
3⅞" (98 mm)
2⅜"-3½"
(61-89 mm)
6⅛"/6⅛" (155/155 mm)
Softcube
15718XX1
Metropol C
15769XX1
Square
15724XX1
Round
15739XX1
PuraVida
15407XX1
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (155/155 mm)
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (156/156 mm)
⅝" (15 mm)
Ø 5⅞" (150 mm)
2⅜"-3½"
(61 - 89 mm)
3⅛" (80 mm)
⅝" (15 mm)
6⅜"/6⅜" (162/162 mm)
3" - 3⅝"
(75-93 mm)
3⅛" (79 mm)

6

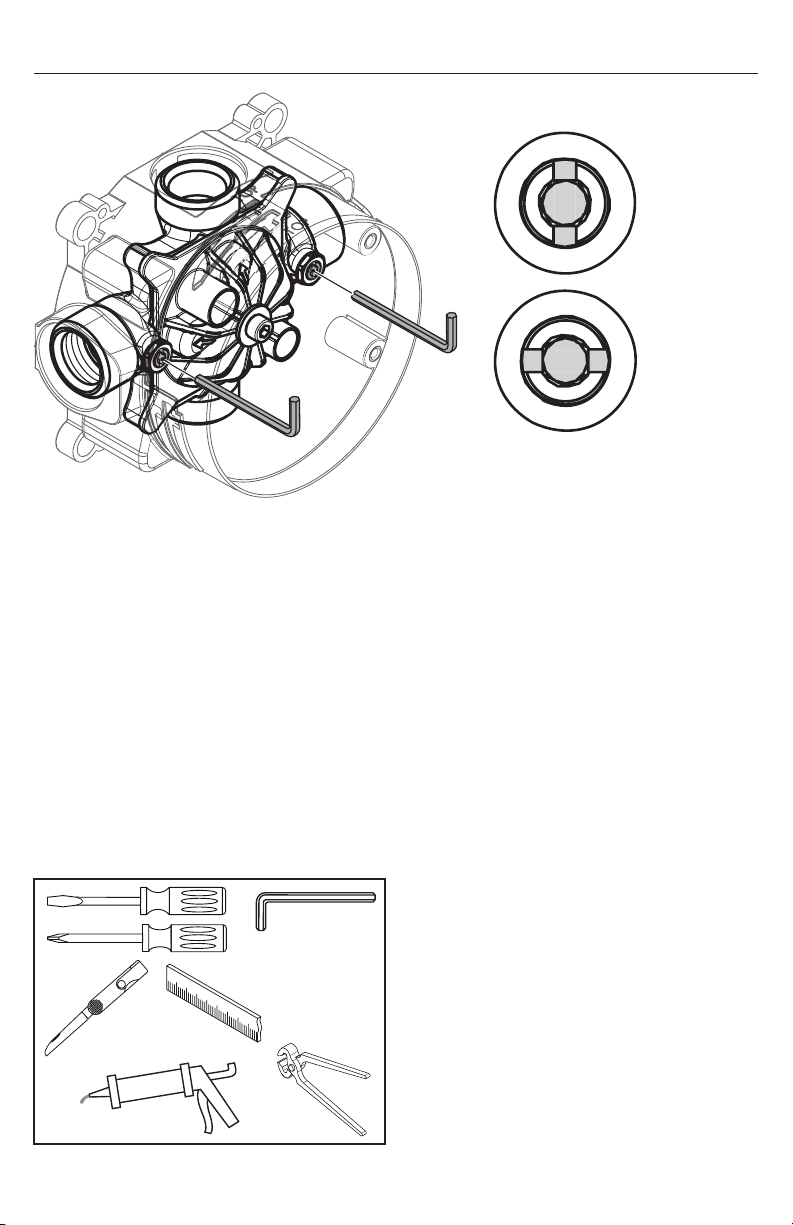

Tools Required / Outils Requis /
Herramientas Útiles
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
 Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 Avis
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
2.5 mm
3 mm
4 mm
5 mm

7

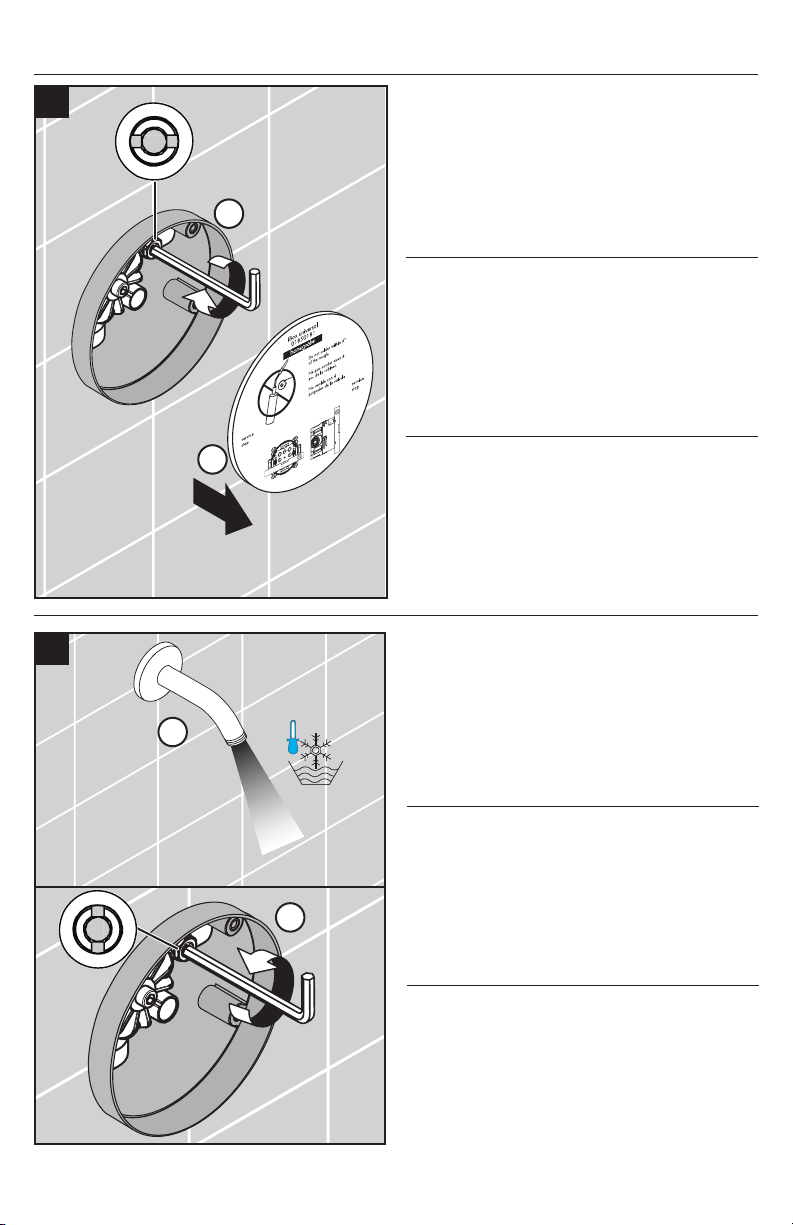

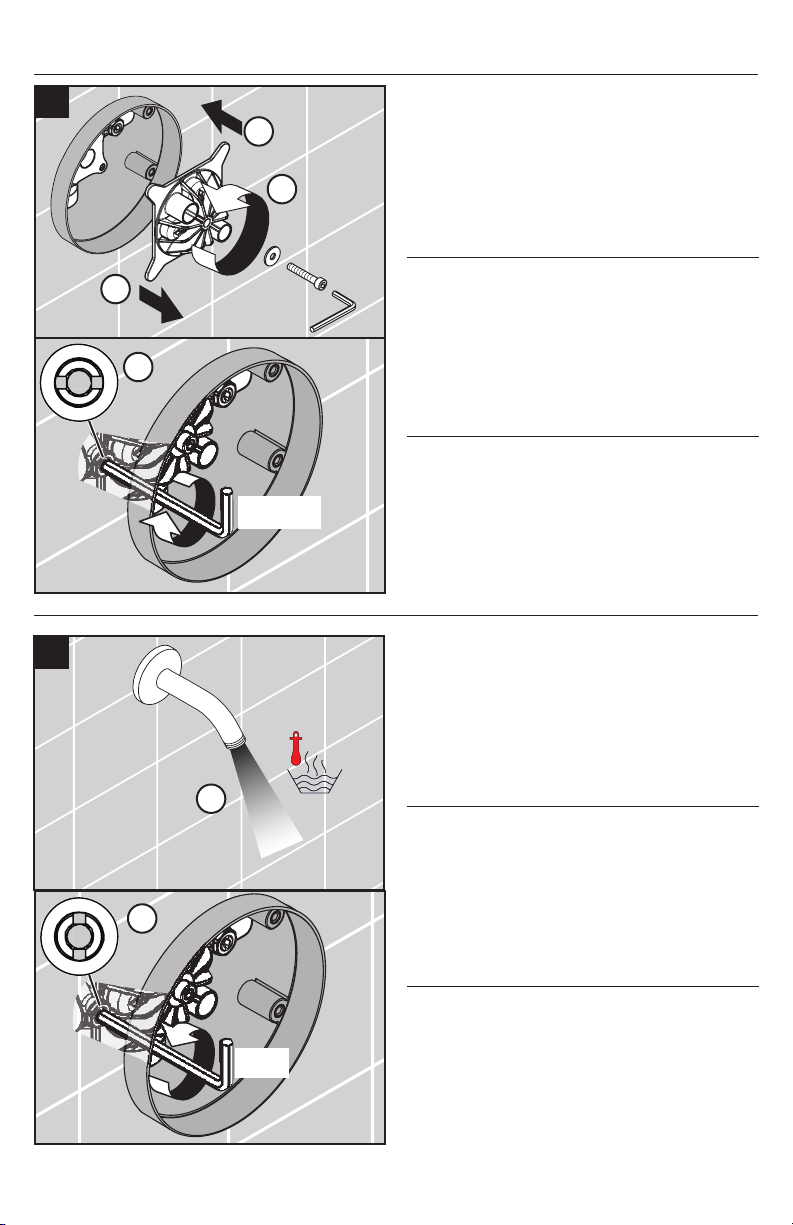

Flush the hot and cold supplies:
Remove the dust cover.
Open both stops.
To reduce the risk of scald injury, avoid
skin contact with water:
Allow the hot and cold supplies to flush for at least
5 minutes.
Close the stops.
Rincez les conduites d’alimentation de
l’eau chaude et de l’eau froide:
Retirez l’étiquette. Ouvrez l’eau à les butées d'arrêt
d'isolation.
Pour réduire les risques de blessures par
brûlure, évitez le contact de la peau avec
l’eau.
Rincez les conduites de l’eau pour au moins 5
minutes.
Fermez l'eau chaude et l'eau froid à les
butées d'arrêt d'isolation.
Lave los suministros frío y caliente:
Retire la etiqueta.
Abra los pasos del agua en los cierres de servicios.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Lave los suministros de agua para por lo menos
cinco minutos.
Cierre los pasos del agua caliente y del
agua fría en los cierres de servicio.
Tub shower / Baignoire douche / Baño ducha
90°
90°
90°
90°
1
2
1
2
3
4
> 5 min
4 mm

8
Flush the hot and cold supplies:
Remove the dust cover.
Open the cold stop.
Allow the cold supply to flush for at least five minutes.
Close the cold stop.
Rincez les conduites d’alimentation de
l’eau chaude et de l’eau froide:
Retirez l’étiquette.
Ouvrez l’eau froide à la butée d'arrêt d'isolation.
Rincez le conduite de l’eau froide pour au moins 5
minutes.
Fermez l'eau froide à la butée d'arrêt
d'isolation.
Lave los suministros frío y caliente:
Retire la etiqueta.
Abra el paso del agua fría en el cierre de servicio.
Lave el suministro de agua fría para por lo menos
cinco minutos.
Cierre el paso del agua fría en el cierre
de servicio.
Shower Only / Douche seulement / Ducha solamente
90°
90°
1
1
2
4 mm
3
4
> 5 min
4 mm
2

9
Remove the flushing block. Turn it 90° and reinstall.
Open the hot stop.
To reduce the risk of scald injury, avoid
skin contact with water.
Allow the hot supply to flush for at least 5 minutes.
Close the hot stop.
Retirez la vis de la pièce d’insertion affleurante.
Tournez-le à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée d'arrêt d'isolation.
Pour réduire les risques de blessures par
brûlure, évitez le contact de la peau avec
l’eau.
Rincez le conduite de l’eau chaude pour au moins 5
minutes.
Fermez l'eau chaude.
Retire el inserto de lavado. Gírelo 90° y reinstálelo.
Abra el paso del agua caliente en el cierre de
servicio.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Lave el suministro de agua caliente para por lo
menos cinco minutos.
Cierre el paso del agua caliente en el
cierre de servicio.
90°
3
1
2
3
4
5 mm
4 mm
90°
5
6
> 5 min
4 mm
4

10

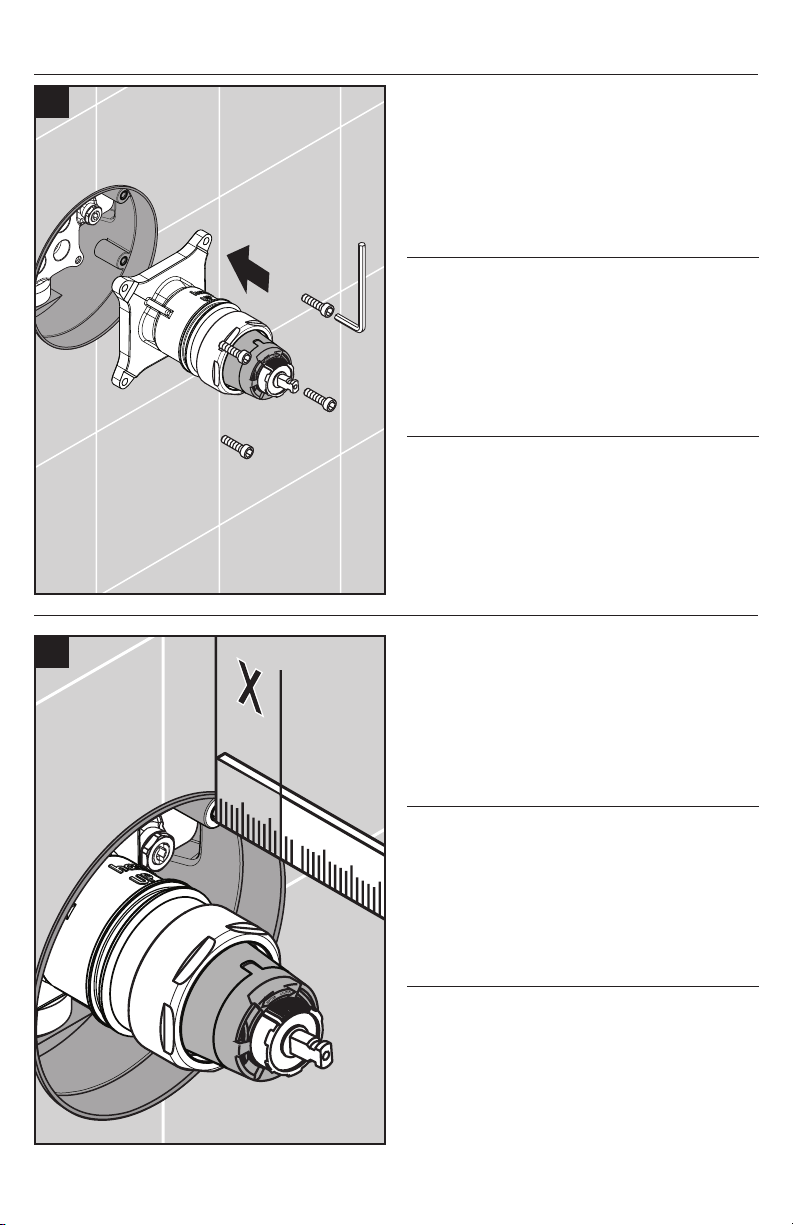

Installation / Installation / Instalación

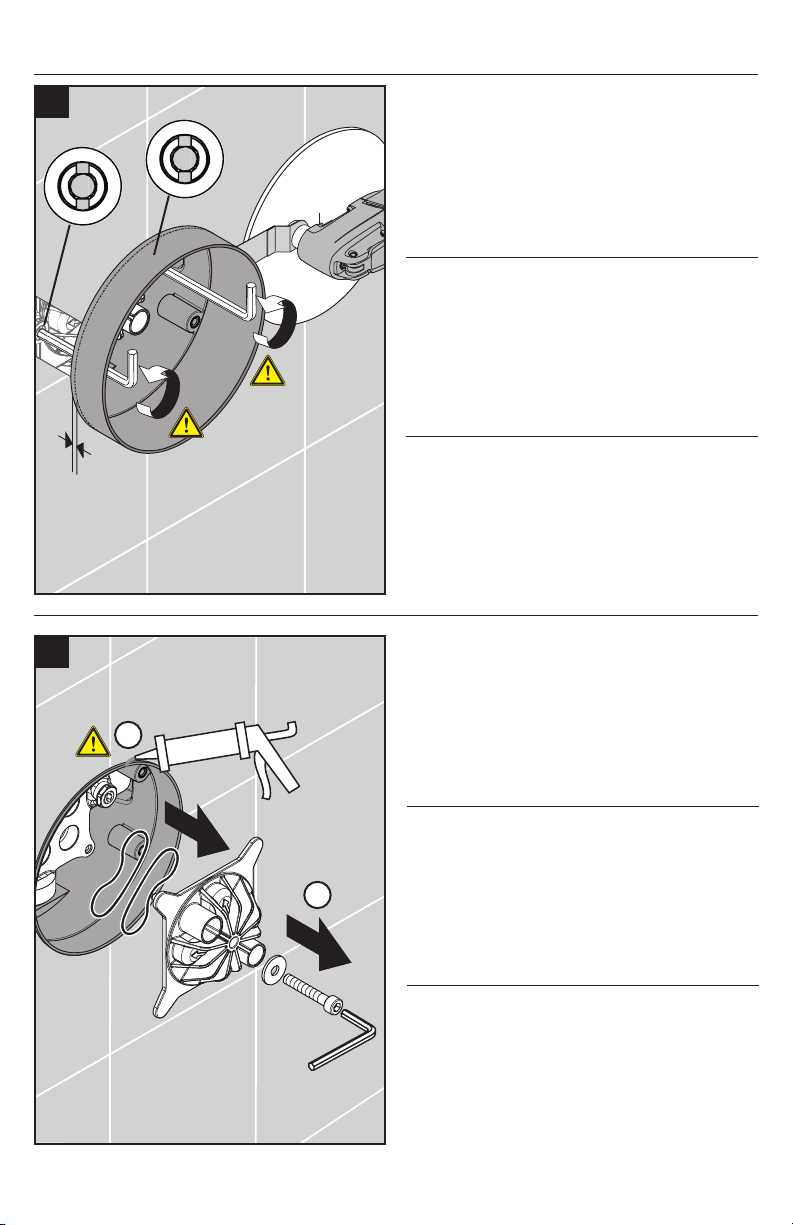

To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
(1-2 mm) from the finished wall surface.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po (1-2 mm) soit à l’extérieur de la surface
du mur fini.
Para evitar lesiones por escaldadura y
daños a la propiedad, asegúrese de que
los topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" (1-2 mm) de la superficie de la pared
terminada.
Seal the wall around the plaster shield with water-
proof sealant.
Failure to seal the wall may result in
property damage.
Remove the flush insert screw, the flush insert, and
the seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
Selle la pared alrededor del protector de
yeso con un sellador impermeable.
Si no se sella la pared, pueden producirse daños por
acción del agua.
Retire el tornillo, el inserto de lavado, y las juntas.
¹⁄₁₆"-⅛"
1-2 mm
1
2
5 mm
1
2

11
Install the function block.
Tighten the screws using a 4 mm Allen wrench..
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Mida la distancia entre la superficie de la pared y la
brida de tornillo. Anote esta medida (“X”).
3
4 mm
4

12
Add ½" to this measurement.
Cut each screw so that it is X + ½" (X + 11 mm) long.
Open the stops.
Ajoutez ½ po à cette longueur « X ». Notez cette
longueur.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X (11 mm + la longueur X).
Ouvrez l’eau à les butées d'arrêt d'isolation.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X
(11 mm + X).
Abra el paso del agua en los cierres de servicio.
X + ½"
(X + 11 mm)
90°
90°
5
6
4 mm

13
Install the carrier plate.
Test the valve:
Place the adapter and the handle on the stem.
Turn the handle counter-clockwise as far as it will go.
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la poignée sur la tige.
Tournez la manette dans le sens antihoraire jusqu'a
l'extrémité de la plage.
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la manija en la espiga.
Gire la manija en dirección contraria a las manecil-
las del reloj hasta que la manija pare.
7
8
1
2

14
Make sure that cold water flows from the valve first,
and becomes warmer as the handle is turned.
Use caution with skin contact to hot wa-
ter to reduce the risk of scald injury. If
the valve opens through hot, reverse the
cartridge. See page 19.
Assurez-vous que l'eau froide s'écoule de le robinet
en premier.
Pour réduire les risques de blessures par
brûlure, évitez le contact de la peau avec
l’eau. Si le robinet s’ouvre en faisant
couler l’eau chaude, voir page 19.
Asegúrese que el agua fría fluya de la válvula
primero.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Si la válvula abre en caliente, invierta el
cartucho. Ver página 19.
Measure the temperature of the output water.
If the maximum high temperature is
greater than 120°F or that permitted by
local plumbing code, adjust the rotation-
al limit stop. See page 22.
Mettez le temperature de l'eau.
Si la température maximale de l’eau
est supérieure à 120 °F (49° C) ou à la
température permise par le code de
plomberie local, voir page 22.
Mida la temperatura del agua.
Si la temperatura máxima de salida es
mayor a 120°F (49° C) o la temperatura
permitida por el código de plomería lo-
cal, ver página 22.
10
1
9
2

15

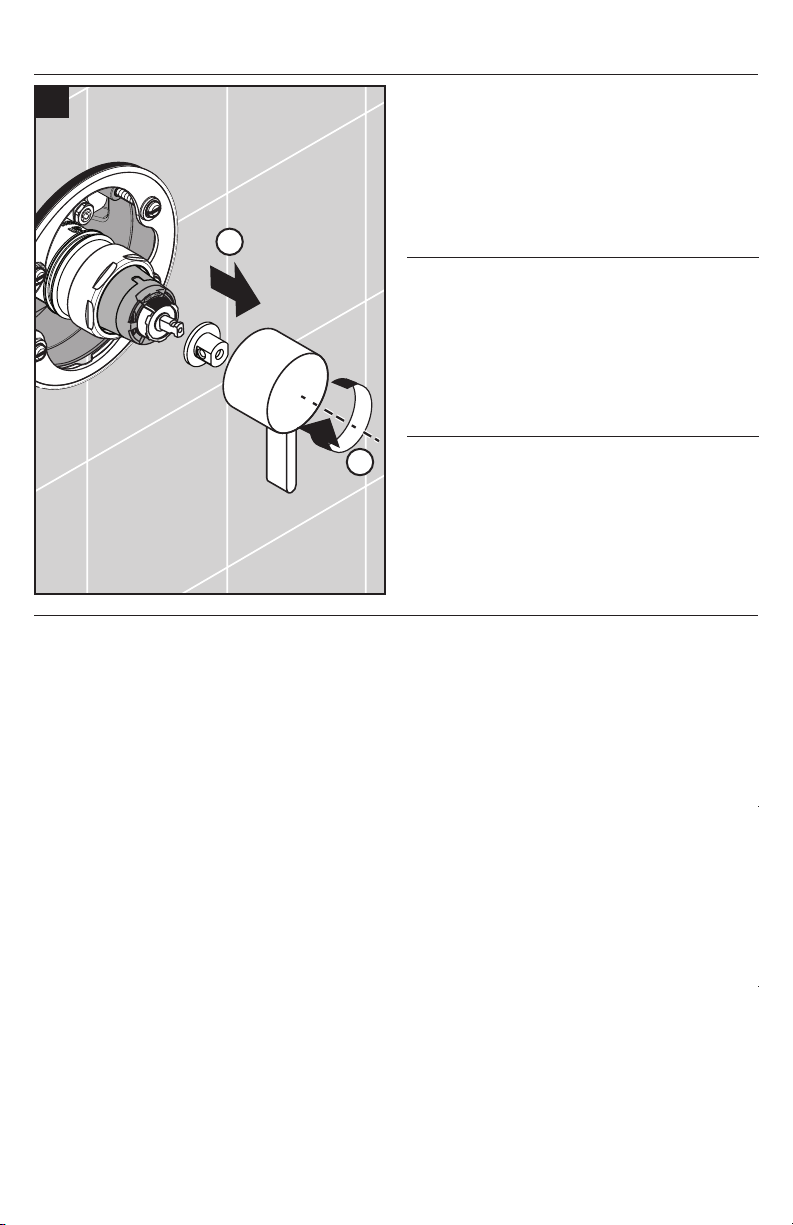

Turn the water off.
Remove the handle and the adapter.
Fermez l'eau.
Retirez la poignée et l'adapteur.
Cierre el agua.
Retire la manija y el adaptador.
11
1
2

16
Installation / Installation / Instalación

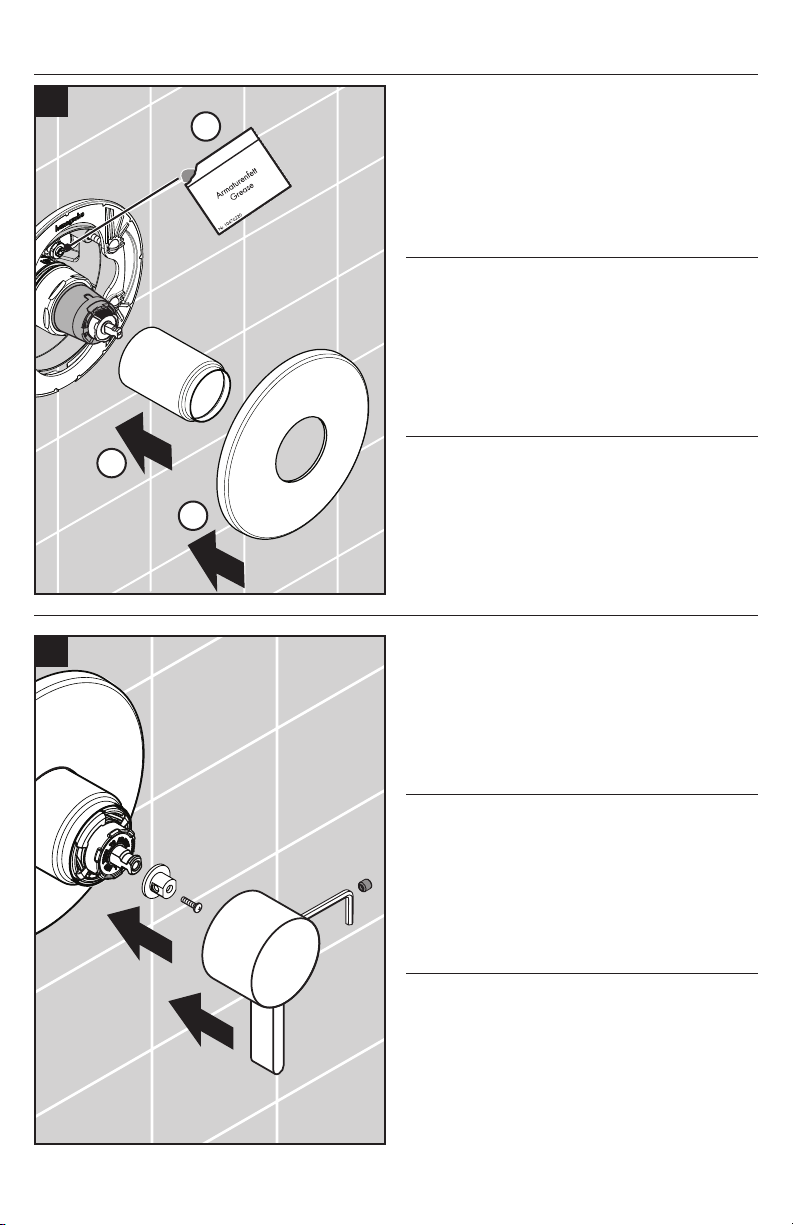

Lubricate the cartridge o-ring using a small
amount of white plumber's grease.
Install the sleeve.
Install the escutcheon.

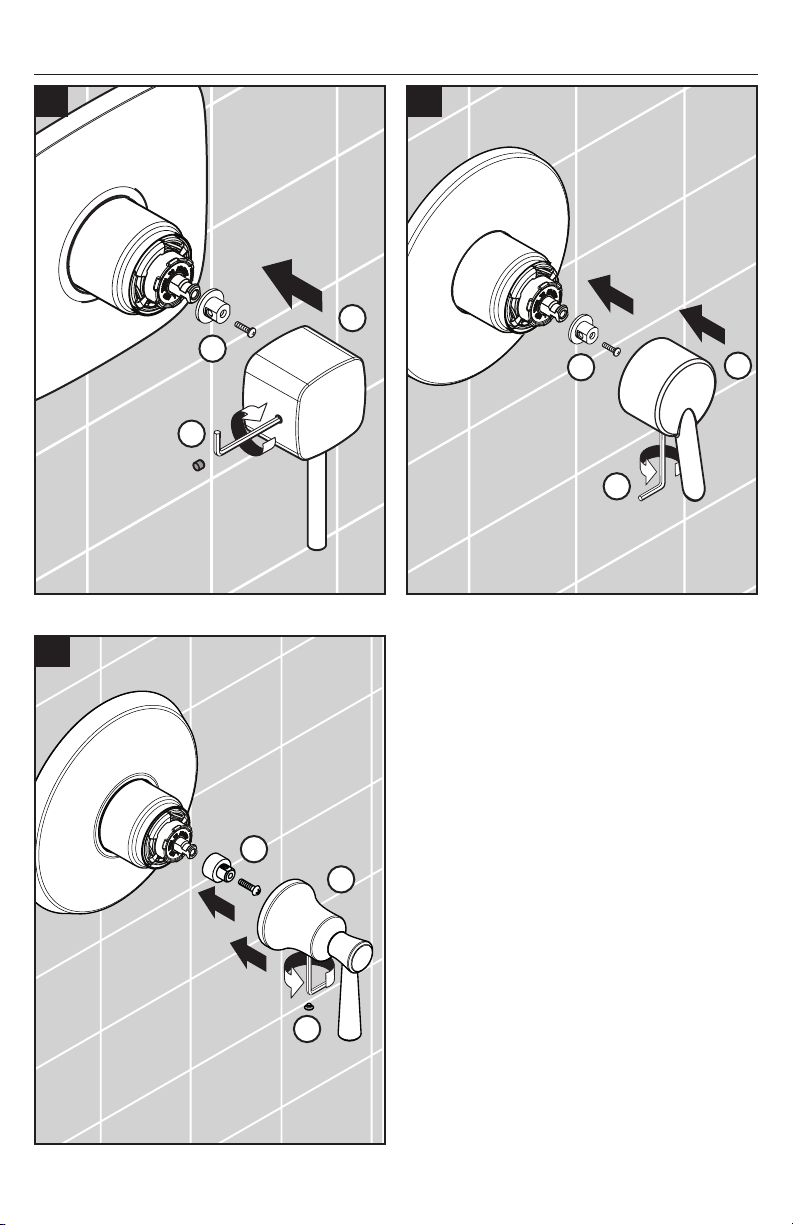

Install the handle adapter and the screw.
Install the handle.
Tighten the handle screw.
Lubrifiez la joint torique sur la cartouche avec une
petite quantité de graisse de plomberie blanche.
Installez le manchon.
Installez l’écusson.
Installez l'adapteur et la vis.
Installez la poignée.
Serrez la vis de la poignée.
Lubrique la junta del cartucho con una pequeña
cantidad de grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
Instale el adaptador para la manija y el tornillo.
Instale el mando.
Apriete el tornillo.
1
1
2
3
2a
2.5 mm
04233XX0
15718XX1
15724XX1
15739XX1
15769XX1

17
2b 2c
2d
2.5 mm
15407XX1 04441XX0
04496XX0
71424XX1
04779XX0
3 mm
3 mm
11
1
3
3
3
2
2
2

18

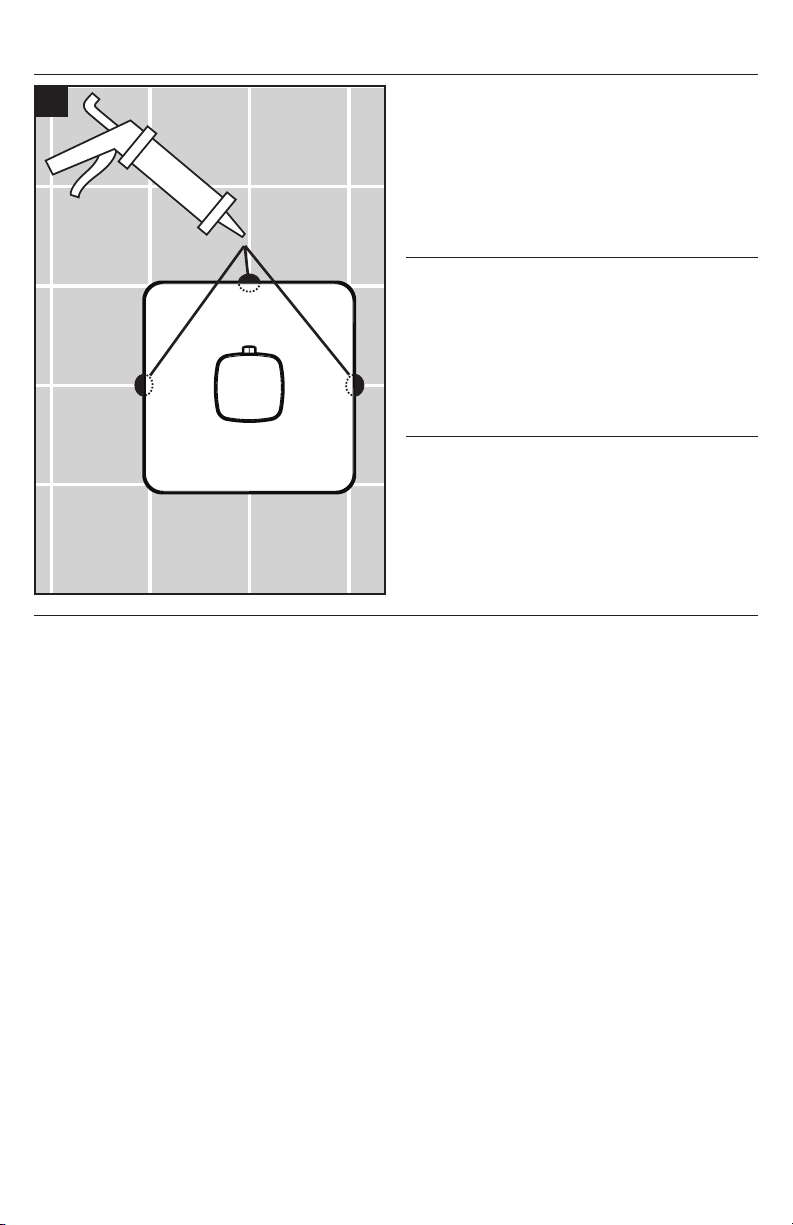

15407XX1/ 15769XX1/
15724XX1/15718XX1 only:
Place a dab of waterproof sealant at the grout
joints.
15407XX1/ 15769XX1/
15724XX1/15718XX1 seulement:
Appliquer une petite quantité de l’agent
d’étanchéité aux joints de coulis.
15407XX1/ 15769XX1/
15724XX1/15718XX1 solamente:
Coloque un poco de sellador a prueba de agua
en las uniones de la lechada de cemento.
315407XX1
15769XX1
15724XX1
15718XX1

19
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
Use caution with skin contact to hot
water to reduce the risk of scald injury.
If valve opens through hot, reverse the
cartridge.
Close the stops.
Pour réduire les risques de blessures
par brûlure, évitez le contact de la peau
avec l’eau. Si le robinet s’ouvre en
faisant couler l’eau chaude, inversez la
cartouche.
Fermez l’eau à les butées d'arrêt d'isolation.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Si la válvula abre en caliente, invierta el
cartucho.
Cierre el paso del agua en la entrada del suministro
o los cierres de servicio.
Unscrew the nut.
Dévissez l’écrou.
Desenrosque la tuerca.
90°
90°
1
4 mm
2

20

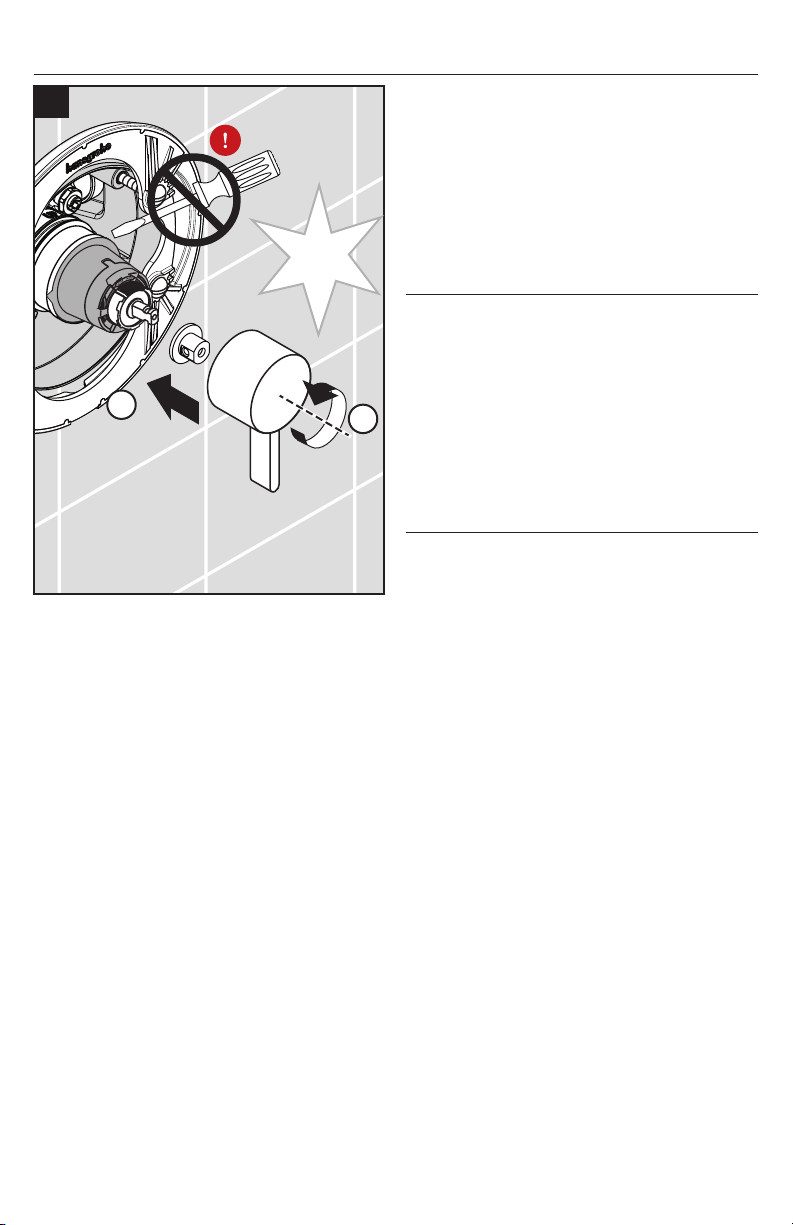

Do not attempt to pry the cartridge from
the function block by using a screwdriver
as doing so can damage the cartridge.
Damage to the cartridge can result in
property damage.
Place the adapter and the handle on the cartridge
stem. Turn the handle counter-clockwise approximate-
ly ¼ turn after hitting the stop.
N’utilisez pas de tournevis comme levier
pour faire sortir la cartouche du bloc de
fonction.Une cartouche endommagée
pourrait présenter une fuite, entraînant
des dommages matériels.
Placez l'adapteur et la poignée sur la tige de la car-
touche. Tournez la poignée dans le sens antihoraire.
Tournez-la encore d’environ ¼ de tour après avoir
atteint la butée.
No quite el cartucho del bloque de función
utilizando un destornillador. Esto hará
que el cartucho se dañe. Un cartucho da-
ñado puede gotear y provocar daños a la
propiedad.
Coloque el adaptador y la manija en el vástago del
cartucho. Gire la manija en sentido antihorario. Gire
aproximadamente ¼ después de alcanzar el tope.
3
12
stop!
+ ¼ turn
