Hans Grohe Metropol S14665000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l‘uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH Ⴆ޺൫Ҧ / ቄላඨૺ 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ǕƸƵƆƄŽȚȝƾƵƸƴƯů /ȳȚNjƈƄŴǽȚǚƸŽȢ 30
Metris S
31665000
PuraVida
15665XXX
Metris
31685000
Talis S / Talis
32675000
Metropol S
14665000
Talis Classic
14165XXX
Metropol E
14675000
Talis E²
31666000
Metris Classic
31676XXX
Metris
31675000
Focus
31965000
Focus S
31763000
Focus E
31761000

Montage siehe Seite 31
Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt, Ablagerungen -Kartusche austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser
angewählt wird.
-Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
-Kreuzfluss -Kartusche austauschen
Prüfzeichen (siehe Seite 40)
Serviceteile (siehe Seite 36)
XXX = Farbcodierung
000 = chrom
400 = weiß/chrom
820 = brushed nickel
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 38)
Durchflussdiagramm
(siehe Seite 35)
Maße (siehe Seite 34)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 33. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!

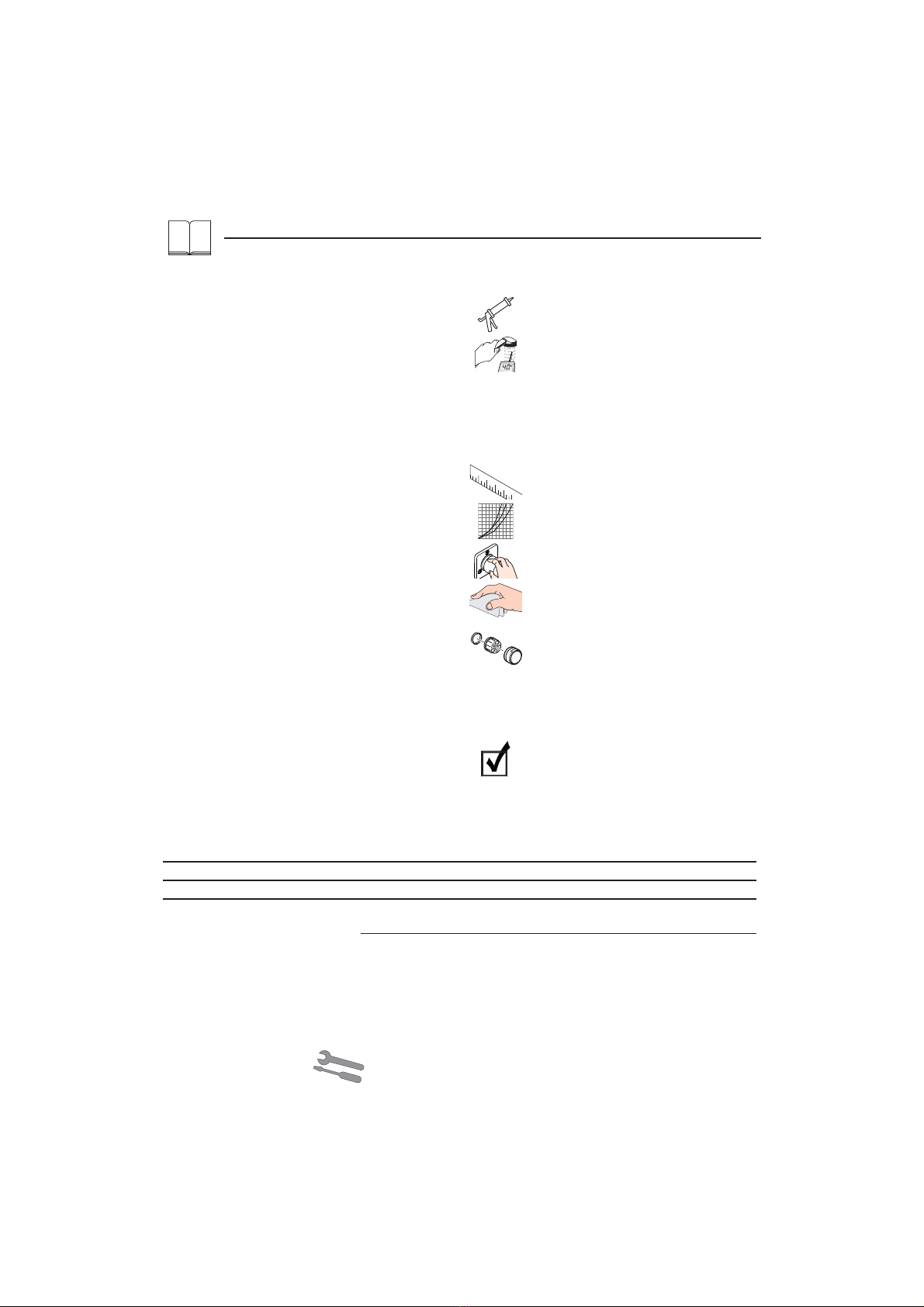

Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 31
Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse, entartrée -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route
quand on puise de l'eau froide.
-Limiteur de température mal
positionné
-Positionner le limiteur de
température
-Flux inversé -Changer la cartouche
Classification acoustique et
débit (voir page 40)
Pièces détachées (voir pages 36)
XXX = Couleurs
000 = chromé
400 = blanc/chromé
820 = brushed nickel
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
38)
Diagramme du débit
(voir page 35)
Dimensions (voir page 34)
Etalonnage
Mitigeur avec limitation de la température:
voir la page 33 pour le réglage. Une
limitation de la température n‘est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l‘acide acétique!

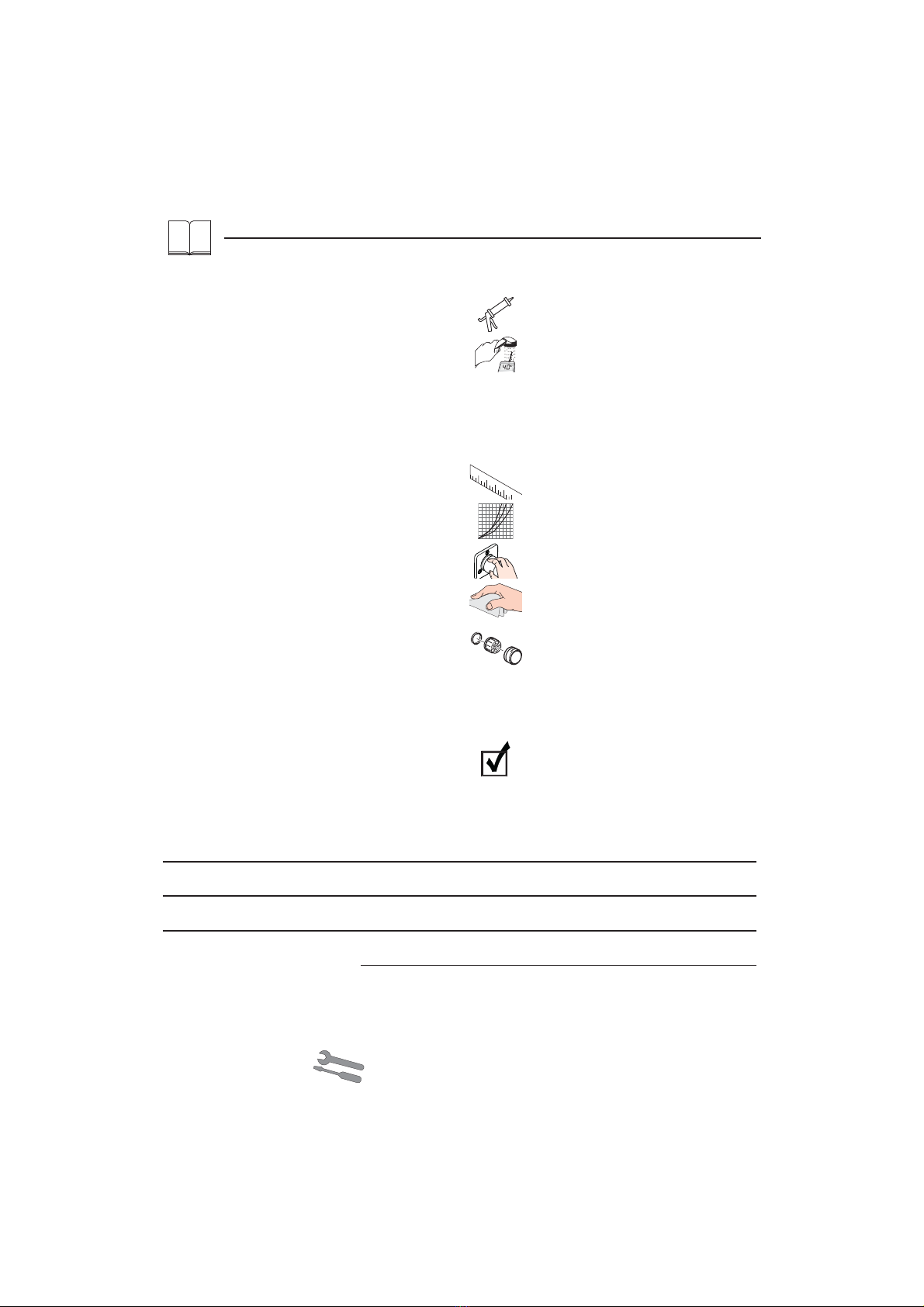

Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Assembly see page 31
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective, sedimentation -Exchange cartridge
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Test certificate (see page 40)
Spare parts (see page 36)
XXX = Colors
000 = chrome plated
400 = white/chrome plated
820 = brushed nickel
Cleaning
see enclosed brochure.
Operation (see page 38)
Flow diagram
(see page 35)
Dimensions (see page 34)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 33. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda
troppo bassa, niente acqua fredda,
caldaia istantanea si accende
quando si seleziona acqua fredda
-Limitazione dell'acqua calda
regolata male
-Regolare la limitazione dell'acqua
calda
-Flusso incrociato -Sostituire la cartuccia
Segno di verifica (vedi pagg. 40)
Parti di ricambio (vedi pagg. 36)
XXX = Trattamento
000 = cromato
400 = bianco/cromato
820 = brushed nickel
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 38)
Diagramma flusso
(vedi pagg. 35)
Ingombri (vedi pagg. 34)
Taratura
Per la regolazione del limitatore di
erogazione di acqua calda dei miscelatori
monocomando, vedi Pagina 33. Un
limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non
è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
I miscelatori Hansgrohe possono venire usati con caldaie
a „bassa pressione“ se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho calcificado / dañado -cambiar el cartucho
Temperatura del agua caliente
demasiado baja, agua fría
calentador se dispara al abrir agua
fría
-tope de agua caliente mal -ajustar tope
-Flujo cruzado -cambiar el cartucho
Marca de verificación (ver
página 40)
Repuestos (ver página 36)
XXX = Acabados
000 = cromado
400 = blanco/cromado
820 = brushed nickel
Limpiar
ver el folleto adjunto.
Manejo (ver página 38)
Diagrama de circulación
(ver página 35)
Dimensiones (ver página 34)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente:
ver ajuste en pagina 33. En combianción
con calentadores instantáneos no es
recomendable limitar el caudal de agua
caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect of vervuild -Kardoes uitwisselen
Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
-Kruisstroom -Kardoes uitwisselen
Keurmerk (zie blz. 40)
Service onderdelen (zie blz. 36)
XXX = Kleuren
000 = verchroomd
400 = wit/verchroomd
820 = brushed nickel
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 38)
Doorstroomdiagram
(zie blz. 35)
Maten (zie blz. 34)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie blz.
33. In combinatie met geisers wordt een
warmwaterbegrenzing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt eller tilkalket kartusche -Udskift kartusche
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter,
når der åbnes for det kolde vand.
-Varmtvandsbegræns-ningen er
forkert indstillet
-Indstil varmtvandsbe-grænsningen
-Kryds-flow -Udskift kartusche
Godkendelse (se s. 40)
Reservedele (se s. 36)
XXX = Overflade
000 = Krom
400 = Hvid/Krom
820 = Brushed nickel
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 38)
Gennemstrømningsdiagram
(se s. 35)
Målene (se s. 34)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 33. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Falha Causa Solução
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Manga da esfera defeituosa -Substituir o cartucho
Temperatura da água quente
muito baixa, sem água fria. O
esquentador dispara quando a
água fria está seleccionada.
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
-Fluxo cruzado -Substituir o cartucho
Marca de controlo (ver página
40)
Peças de substituição (ver página
36)
XXX = Acabamentos
000 = cromado
400 = branco/cromado
820 = brushed nickel
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 38)
Fluxograma
(ver página 35)
Medidas (ver página 34)
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 33). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
-Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład, osady -Wymiana wkładu
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
-Niewłaściwe ustawienie
ogranicznik ciepłej wody
-Ustawić ogranicznik ciepłej wody
-Przepływ krzyżowy -Wymiana wkładu
Znak jakości (patrz strona 40)
Części serwisowe (patrz strona
36)
XXX = kody wykończenia powierzchni
000 = chrom
400 = biały/chrom
820 = nikiel szorowany
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 38)
Schemat przepływu
(patrz strona 35)
Wymiary (patrz strona 34)
Ustawianie
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 33. Używanie
ogranicznika temperatury wody
w połączeniu z przepływowym
podgrzewaczem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Porucha Příčina Odstranění
Armatura jde ztěžka -Kartuše je vadná,
zanesená·vodním kamenem
-Kartuši vyměnit
Armatura odkapává -kartuše je vadná, usazeniny -Kartuši vyměnit
nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená
voda
-Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
-Křížení toků -Kartuši vyměnit
Zkušební značka (viz strana 40)
Servisní díly (viz strana 36)
XXX = kód povrchové úpravy
000 = chrom
400 = bílá/chrom
820 = brushed nickel
Čištění
viz přiložená brožura.
Ovládání (viz strana 38)
Diagram průtoku
(viz strana 35)
Rozmìry (viz strana 34)
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 33. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Porucha Príčina Pomoc
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Chybná kartuša, usadeniny -Vymeniť kartušu
Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.
-Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
-Kríženie tokov -Vymeniť kartušu
Osvedčenie o skúške (viď strana
40)
Servisné diely (viď strana 36)
XXX = kód povrchovej úpravy
000 = chróm
400 = biela/chróm
820 = brushed nickel
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 38)
Diagram prietoku
(viď strana 35)
Rozmery (viď strana 34)
Nastavenie
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 33. V spojení s
prietokovými ohrievačmi sa uzáver teplej
vody neodporúča.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

λላ ғ࡬ֹ 31 း
໗ำ ხၷ Ѿࣵ
๦Ҁࠁ -๡෣߈Ʊࢰ܏ -۵ߎ๡
๦֭ඡ -๡෣߈ƱӤ׌ -۵ߎ๡
ಡඡ໏؅ݔ֬ƱાႳ্ඡĂ࿈ᄲ
্ඡെƱಡඡఔ఑׬Ă
-ಡඡᇃఔടᇀծༀ -ടᇀಡඡᇃఔ
-ࢊҫ׬ -۵ߎ๡
࡝တё࠸ (ғ࡬ֹ 40 း)
ПႦ࡯ (ғ࡬ֹ 36 း)
XXX = ࿼ೢջઐ
000 = ؃ۮ
400 = Ϡೢ/؃ۮ
820 = ୙খ඲
ౠ༟
ڶႳཪ൫Ҧ
Ҟቒ (ғ࡬ֹ 38 း)
൓ၧ๫
(ғ࡬ֹ 35 း)
մཪ (ғ࡬ֹ 34 း)
זࢩ
չႳಡඡᇃఔ֣ք൫ѡ๦֣זࢩ
٘كƱғ࡬ֹ 33 းĂ ೀݒ჎ࠥಡ൒
ಡඡఔ၀఍ൎႦƱᄳҀࡷၮൎႦᆶಡඡ
ላᇀĂ
౦໽ൎႦݡႳၗු֣ܿƦ
ږݺඨૺ
λ಄࠭ౄ
ላணെືу૥ࠨ࿠ނోۧ൱ംƱпྴոആ൫
ศĂ
ტ༠๢ᆸᄋྶቒື༟ტāໍറނࢯതᆫႦĂ
্ಡඡܳࡕݔմ֣࿠৭ҳпྴ჋ၙ௚ޗĂ
λላา൓
• λላఫпྴ࡝Үҿ௔൜ڌ൱֜ᄌ൹෣ݛĂ λላ
ިࡺҀನᄌ൹෣ݛࠅє૩෣ംĂ
• пྴνᅴཁྙ֣ܽץλላƱԈ༟ނҧ൩ҿ௔Ă
࠭ඊғඒ
ۻቒ࿠఺ƿ ቉մ 1 MPa
๵ࡧۻቒ࿠఺ƿ 0,1 - 0,5 MPa
ҧ൩࿠఺ƿ 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
ಡඡ໏؅ƿ ቉մ 80°C
๵ࡧಡඡ໏؅ƿ 65°C
ಡ৭ས׻: ቉մ 70°C / 4 ٱᇐ
ೀݒඡ࿠հ֜0,15 MPaၙആƱݯඬ۪࿬ඞ൫ѡ
๦ၙނဿ࿠൒ࠅಡ൒৳࿁ಡඡఔ၀఍ൎႦĂ
ڼҿ௔ሃືႀႦඡട࠷Ʀ
ᇍ໑
13

Монтаж см. стр. 31
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен, засоре-
ние накипью
-Замените картридж
Арматура протекает -Картридж неисправен, отложе-
ния
-Замените картридж
Слишком низкая температура
горячей воды. Проточный на-
греватель запускается при выборе
холодной воды.
-Ограничение горячей воды отре-
гулировано неправильно
-Отрегулируйте ограничение го-
рячей воды
-Перекрестный поток -Замените картридж
Знак технического контроля
(см. стр. 40)
Κомплеκт (см. стр. 36)
XXX = Код цвета поверхности
000 = хром
400 = белый/хром
820 = brushed nickel
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 38)
Схема потока
(см. стр. 35)
Размеры (см. стр. 34)
Подгонка
Однорычажный смеситель имеет ограни-
читель расхода горячей воды (см. Стр. 33:
юстировка). В комбинации с проточными
нагревателями не рекомендуется установ-
ка блокировка горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в ги-
гиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по действующим
нормам и в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность работы.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Арматуры Hansgrohe могут использоваться в комбина-
ции с проточными нагревателями с гидравлическим и
термическим управлением, если давление истечения
составляет не менее 0,15 МПа.
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a 31. oldalon
Hiba Ok Megoldás
Nehezen nyitható a csap. -A kerámiabetét meghibásodott,
elvízkövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott,
lerakódások
-A kerámiabetétet ki kell cserélni.
Túl alacsony melegvíz hőmérséklet,
nincs hidegvíz. A hidegvíz
kiválasztásakor beindul az átfolyós
melegítő.
-A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be
kell állítani.
-Keresztfolyás -A kerámiabetétet ki kell cserélni.
Vizsgajel (lásd a 40. oldalon)
Tartozékok (lásd a 36. oldalon)
XXX = Színkódok
000 = króm
400 = fehér/króm
820 = brushed nickel
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a 38. oldalon)
Átfolyási diagramm
(lásd a 35. oldalon)
Méretet (lásd a 34. oldalon)
Beállítás
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 33. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem ajánlott a melegvíz-
korlátozó.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább
0,15 MPa.
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki, kerrostumia -Vaihda patruuna
Lämminveden lämpötila liian
alhainen, ei kylmää vettä.
Läpivirtauskuumennin käynnistyy
kylmää vettä otettaessa.
-Lämminveden rajoitin väärin
säädetty
-Säädä lämminveden rajoitin
-Ristiinvirtaus -Vaihda patruuna
Koestusmerkki (katso sivu 40)
Varaosat (katso sivu 36)
XXX = Värikoodi
000 = kromi
400 = valkoinen/kromi
820 = harjattu nikkeli
Puhdistus
katso oheinen esite
Käyttö (katso sivu 38)
Virtausdiagrammi
(katso sivu 35)
Mitat (katso sivu 34)
Säätö
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 33.
Lämpimän veden rajoitusta ei suositella
läpivirtauskuumentimen yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Montering se sidan 31
Störning Orsak Åtgärd
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt, avlagringar -Byt ut patron
För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.
-Varmvattenreglering felaktigt
inställd
-Ställ in varmvattenreglering
-Korsflöde -Byt ut patron
Testsigill (se sidan 40)
Reservdelar (se sidan 36)
XXX = Färgkodning
000 = krom
400 = vit/krom
820 = borstad nickel
Rengöring
se den medföljande broschyren
Hantering (se sidan 38)
Flödesschema
(se sidan 35)
Måtten (se sidan 34)
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 33. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Per maža karšto vandens
temperatūra, nėra šalto vandens.
Momentinis pašildytojas pradeda
veikti, kai naudojamas šalta vanduo
-Neteisingai nustatytas karšto
vandens ribotuvas
-Nustatyti karšto vandens ribotuvą
-Kryžminė srovė -Pakeisti kasetę
Bandymo pažyma (žr. psl. 40)
Atsarginės dalys (žr. psl. 36)
XXX = Spalva
000 = chrom
400 = balta/chrom
820 = brushed nickel
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 38)
Pralaidumo diagrama
(žr. psl. 35)
Išmatavimai (žr. psl. 34)
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 33).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
„Hansgrohe“ maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Greška Uzrok Otklanjanje
Ručica se zaglavila -Neispravan uložak Taloženje
kamenca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak, naslage
kamenca
-Zamijenite uložak
Preniska temperatura vruće vode,
nedostatak hladne vode. Protočni
bojler se pali pri podešenoj funkciji
za protok hladne vode
-Limiter vruće vode nije dobro
podešen
-Podesite limiter vruće vode
-Križni tok vode -Zamijenite uložak
Oznaka testiranja (pogledaj
stranicu 40)
Rezervni djelovi (pogledaj
stranicu 36)
XXX = Boje
000 = krom
400 = bijela/krom
820 = brushed nickel
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 38)
Dijagram protoka
(pogledaj stranicu 35)
Mjere (pogledaj stranicu 34)
Regulacija
Za namještanje jednoručnih miješalica
s limiterom tople vode vidi str. 33. U
kombinaciji s protočnim bojlerima nije
preporučljiva primjena sustava za blokiranje
dotoka tople vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı Bakınız sayfa 31
arıza sebep yardım
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş arızalı, kireçlenmiş -Kartuşu değiştirin
Sıcak su sıcaklığı çok düşük, soğuk
su yok. Soğuk su seçilince şofben
çalışmaya başlıyor.
-Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
-Çapraz akış -Kartuşu değiştirin
Kontrol işareti (Bakınız sayfa 40)
Yedek Parçalar (Bakınız sayfa 36)
XXX = Renkler
000 = krom
400 = beyaz/Krom
820 = brushed nickel
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 38)
Akış diyagramı
(Bakınız sayfa 35)
Ölçüleri (Bakınız sayfa 34)
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 33. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
