Hans Grohe C Lever 06067 0 Series User manual

ThermoBalance III Rough and Trim
Installation Instructions / Warranty
C Cross
06069XX0
C Scroll
06068XX0
C Lever
06067XX0
Solaris² E
04148XX0 Allegro² E 04154XX0 Metro² E 04160XX0
Metris S
31318XX1 Focus S 31737XX1 Talis S 32318XX1

2

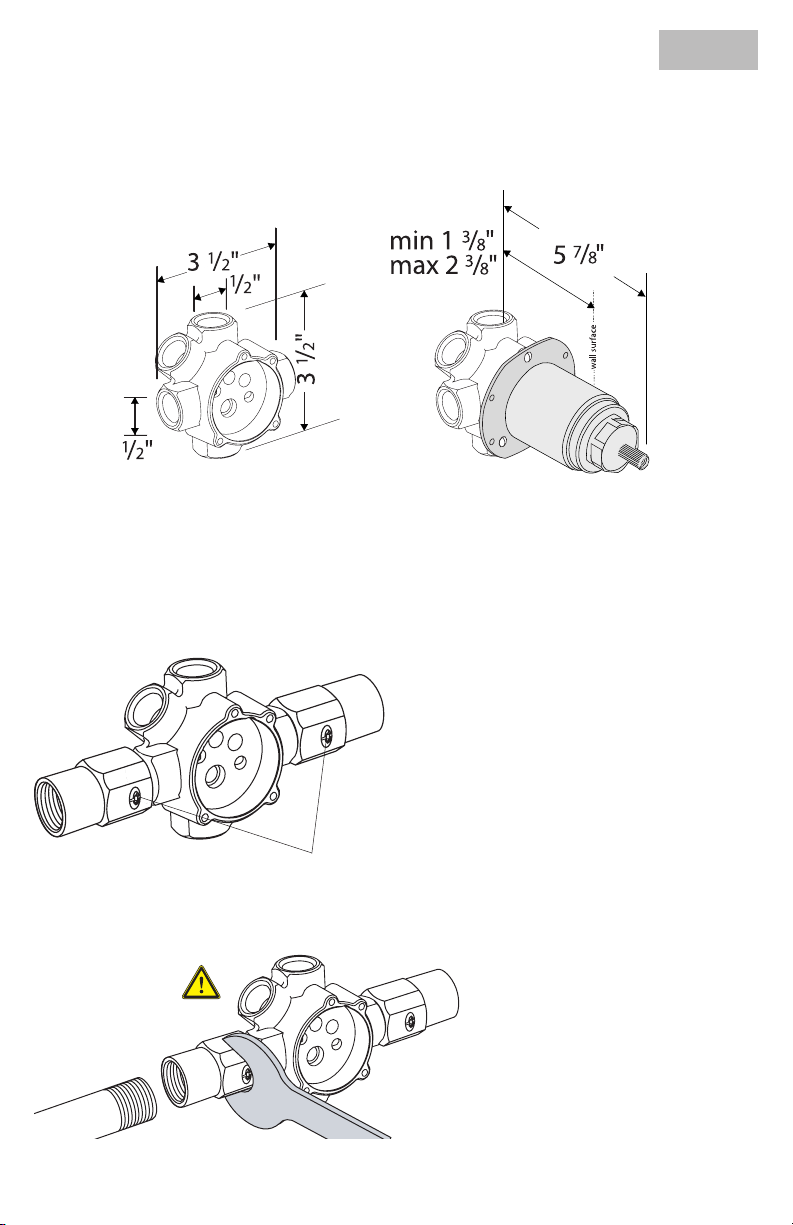

The Service (Isolation) Stops
ThermoBalance III Rough Valve 06624000
ThermoBalance III Rough Valve with Stops 06628000
The cartridge shown is
included with the trim kit.
(For the sake of clarity, the plastic
installation box (i-box) is not shown in
these illustrations. Do not remove the i-
box.)
Rough valve 06628000 has service
stops (isolation stops) built onto the
valve. When the slots are horizontal,
the stops are in the “on” position.
When the slots are vertical, the stops
are in the “off” position. Use a 3 mm
Allen wrench to open and close the
stops.
CAUTION: When connecting the
hot and cold supplies, hold the stop
steady with a wrench to avoid stop
misalignment and breakage of the
factory sealed thread compound.
screwdriver slots
English

3
Installation considerations:
For best results, this valve should be installed by a licensed professional plumber.
Large pressure differences between the hot and cold supplies should be balanced for
proper operation of the valve.
Before beginning the installation, read the instructions thoroughly. Inspect the product,
and be sure that all parts are present and in good condition.
If you have questions or concerns regarding this installation, please contact Hansgrohe
Technical Services at 800 334 0455.
Rough valve 06624000 does not include service stops. If stops are required by lo-
cal plumbing code, order the stops separately (item #06900003) or use rough valve
06628000.
This ThermoBalance III rough valve is for use in a three-function shower
only. All outlets must be plumbed. Do not plug any outlet.
If a two-function shower with a shared function is desired, follow the
special piping instructions on page 5.
The ThermoBalance III rough requires a ThermoBalance III trim kit. Do not attempt to use
any other trim kit.
Do not attempt to use this valve with a diverter tub spout.
•
•
•
•
•
•
•
•
•
Technical Information
Recommended water pressure 45 – 72 psi
Max. hot water temperature 165°F*
Recommended hot water temperature 120°F – 140°F*
Nominal capacity @ 45 psi 6 gpm
Nominal capacity@ 60 psi 7 gpm
Safety stop 100°F
Max. output temperature 110°F**
½" NPT connections
Listed by IAPMO
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
**The high temperature limit stop may be reset to comply with local plumbing codes. Refer to the trim kit installations.
English

4
A look at the ThermoBalance III
The ThermoBalance III has one outlet on the
bottom of the valve (outlet I) and two on the
top of the valve (outlets II & III).
Outlet I can only be run by itself. In a tub/
shower installation, the tub spout is connected
to outlet I.
Outlets II & III can be run either individually or
simultaneously.
•
•
•
In a three-function shower, the user must decide
PRIOR TO INSTALLATION which two functions
he/she wishes to be able to run at the same time. These two functions must be plumbed
from outlets II & III. Additionally, he/she must decide which function he/she wants to
have come on first. As the handle is turned from the “off” position, outlet II will come on
first.
•
Suggested Layouts - three feature systems
These are the most common installations using the ThermoBalance III valve, but are not the
only ones possible.
The handshower is plumbed to outlet 1
- it can only be run by itself. The shower-
head is on 2 and the bodyjets on 3. The
showerhead and bodyjets can be run
either individually or at the same time. The
showerhead comes on first.
In this tub/shower installation, the tub spout is
on outlet 1 and can only be run by itself. The
showerhead and handshower on outlets 2
and 3 can be run either individually or at the
same time. The showerhead comes on first.
English

5
NO! OK!

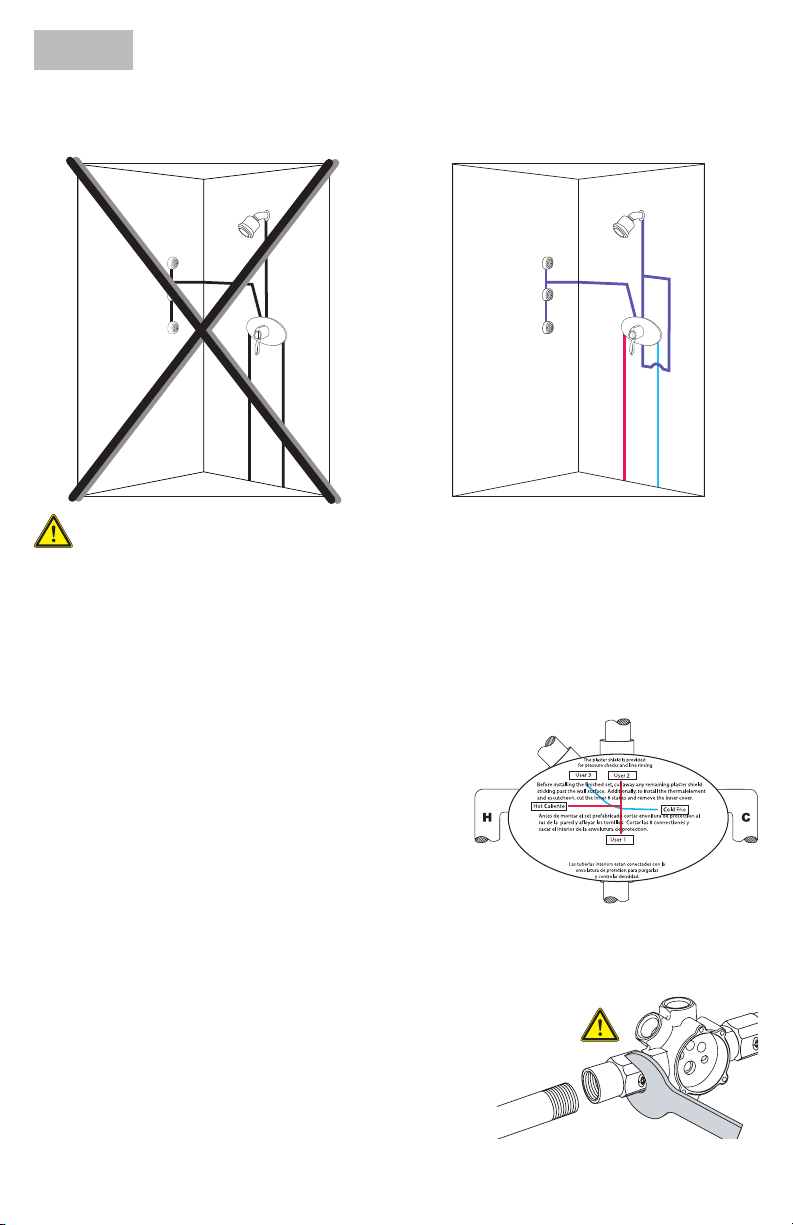

Special Piping – the two feature system
Do not plug any outlet on the
ThermoBalance III In this installation, the user wished to
be able to use the showerhead and
the bodysprays simultaneously. Note
how outlet #1 is also connected to the
showerhead.
Installation:
Caution: Turn the water off at the main before continuing.
Install the hot and cold supply lines on the rough.
The hot supply must be connected to the hot inlet,
and the cold supply must be connected to the cold
inlet. In an older home, confirm that the hot and
cold supplies are not reversed. If the supplies are
not connected to the correct inlets, the valve cannot
function correctly.
Model 06628000 only: When connecting the
hot and cold supplies, hold the stop steady with a
wrench to avoid stop misalignment and breakage
of the factory sealed thread compound.
Install all outlet lines. Do not plug any outlet.
The valve should be level in all planes. (For the sake of clarity, the i-box is not
shown in this illustration.)
English

6
Install the rough so that the outside surface of the
finished wall falls between the “minimum” and
“maximum” lines on the installation box (i-box).
This will insure that the trim fits correctly.
The i-box must remain on the
valve.
Flush the supplies using the flushing
plug
The i-box incorporates a flushing plug to permit
line flushing and pressure testing before the car-
tridge and trim are installed.
A pressure test of the piping should be performed
before the walls are closed.
The flushing plug permits hot water to flow through
outlets I & II and the cold water to flow through
outlet III.
Install hose bibbs and hoses to the outlets. Flush
the lines for at least 5 minutes. Use the hoses
to direct the water to a location where it will not
cause damage.
The flushing plug prevents cross flow. However, it
will not stop the flow of water through the outlets.
If the building is to be pressurized prior to instal-
lation of the cartridge, close the stops or plug the
outlets.
Install the wall material up to the i-box. When the
trim is installed, the i-box will be trimmed nearly
flush with the finished wall, and sealed to provide
protection against water damage.
English

7

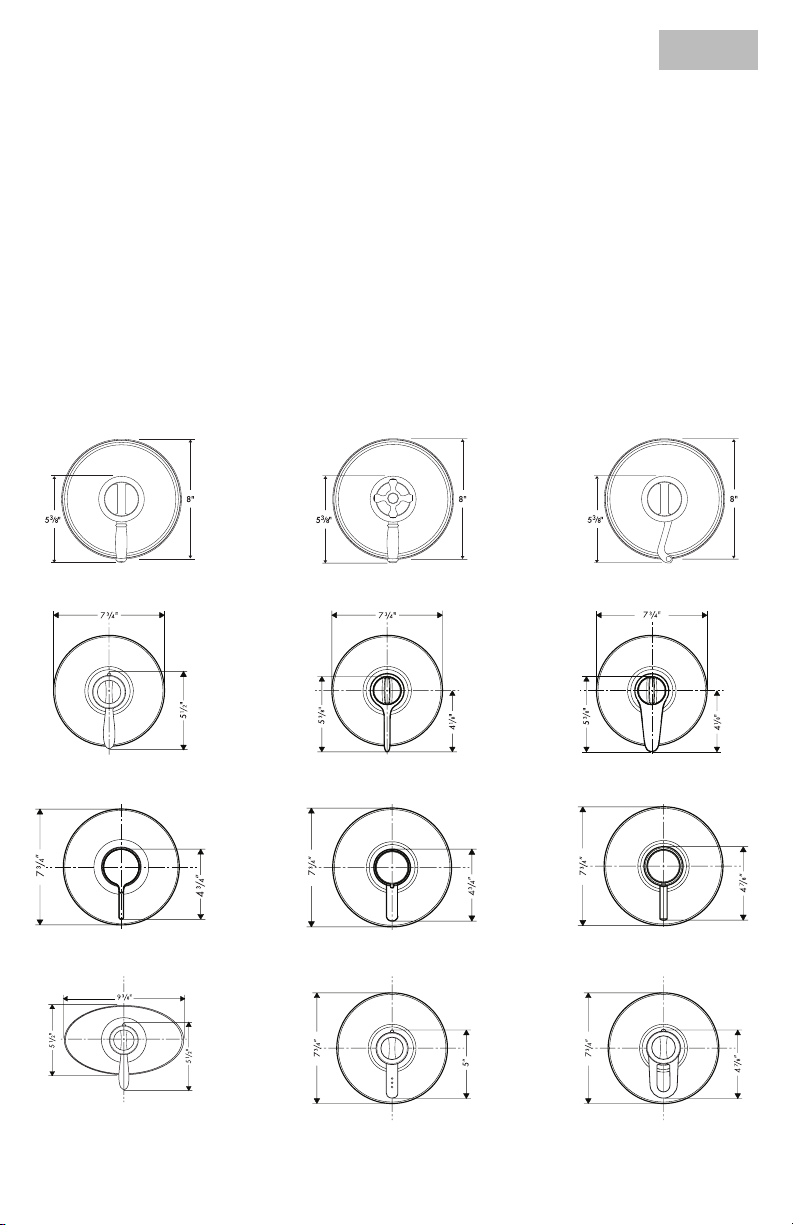

ThermoBalance III Trim Kits
These instructions cover the following trim kits:
Valve Trim Shower Set Trim
C Cross 06069XX0 06116XX0
C Scroll 06068XX0 06115XX0
C Lever 06067XX0 06114XX0
Solaris² E 04148XX0
Allegro² E 04154XX0
Metro² E 04160XX0
Metris S 31318XX1 31325XX1
Focus S 31737XX1 31775XX1
Talis S 32318XX1 32325XX1
Solaris E 06637XX0 06643XX0
Stratos E 06581XX0 06587XX0
Metro E 06657XX0 06663XX0
The finished wall must be complete
and made watertight before
installation of this trim kit.
These trim kits are for use with
rough valves 06624000 and
06628000 only.
04148XX0 04154XX0 04160XX0
06067XX0 06069XX0 06068XX0
06637XX0 06581XX0 06657XX0
31318XX1 31737XX1 32318XX1
English

8

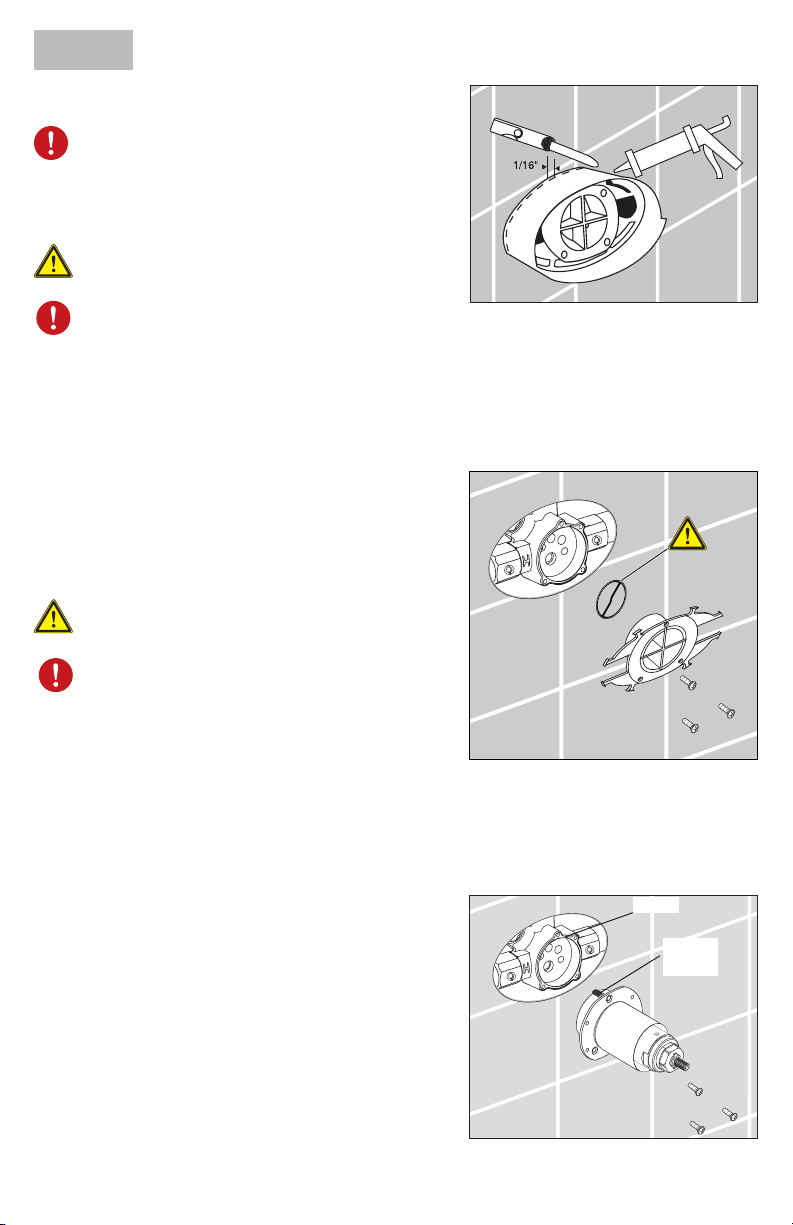

Installation
Cut the installation box (i-box) so that it extends
1/16” outside the finished wall.
Remove the label.
Cut the eight support arms that connect the flush-
ing plug to the i-box. Remove the flushing plug.
Do not discard the screws.
Insert the cartridge in the rough. The locator tab
goes straight into the notch on the rough.
Use the flushing plug screws to connect the
cartridge retainer plate to the rough. Tighten the
screws evenly with a manual screwdriver. Do not
over tighten the screws.
Seal the wall around the i-box
with waterproof sealant.
Failure to seal the wall can lead
to possible water damage.
Turn the water off at the main, or at
the stops, before beginning.
Be sure that the blue sealing
gasket is removed as well.
Failure to remove the gasket
can result in possible damage
to the cartridge and possible
water damage.
notch
locator
tab
English

9
Turn on the water supplies. Grasp the stop unit
and turn it.
If there is a leak around the cartridge, turn the
supplies off, and remove the cartridge. Confirm
that the sealing gasket from the flushing plug was
removed.
Reinstall the cartridge. Turn the stop unit.
If the unit continues to leak, contact
Hansgrohe Customer Service for a re-
placement cartridge.
Solaris only (oval escutcheon): Snap the
white Duotec spacers onto the carrier plate.
Install two Duotec strips on the spacers. Install the
two remaining strips on the back of the escutcheon
(trim plate).
All other models (round escutcheon):
Install two Duotec strips directly on the carrier
plate. Install the remaining two strips on the back
of the escutcheon.
stop unit
Perform the following test to check for damage to the ceramic
plates inside the stop unit.
Failure to correctly perform this test can result in possible water
damage.
a
b
English

10
Justify the handle
Tools required:
Thermometer
3 mm Allen wrench
Turn the valve on. Place the thermometer in the
water stream.
Turn the temperature control knob until the output
water is 100°F.
Turn the water off.
Use a 3 mm Allen wrench to loosen the handle set
screw. Remove the handle from the valve (1).
Hold the handle lever in one hand. With the
other hand, turn the temperature control knob
approximately ½ turn clockwise (2a). Then,
without pressing inward on it, turn it counter-
clockwise until it is positioned vertically and hits
the safety stop (2b).
Install the handle (3). Tighten the screw.
All models: Install the carrier plate and gasket
with the carrier plate screws.
Press the escutcheon firmly over the carrier plate.
The strips of Duotec will interlock, producing a
very firm hold.
Install the handle. Tighten the handle screw with
a 3 mm Allen wrench. The handle screw must
engage the slot milled into the brass on the bottom
of the cartridge.
Set the high temperature limit stop (optional) – see
page 11.
Justify the handle.
2
ab
English

11
Set the high temperature limit stop (optional)
IMPORTANT: Many municipalities have codes limiting the maximum discharge tempera-
ture of a shower valve to 110°F or less. In Massachusetts, the discharge temperataure can
be no higher than 112° F. Please know and follow all applicable local plumbing codes
when setting the high temperature limit stop.
Tools required:
Thermometer
3 mm Allen wrench
Turn the water on using the handle.
Loosen the handle screw. Remove the handle.
Remove the clip and stop ring from the thermostatic cartridge stem.
Turn the thermostatic mixer stem until the output water is the desired maximum high tempera-
ture – usually 110°F.
Reinstall the stop ring so that it is against the stop. Reinstall the clip.
Justify and reinstall the handle.
English

12

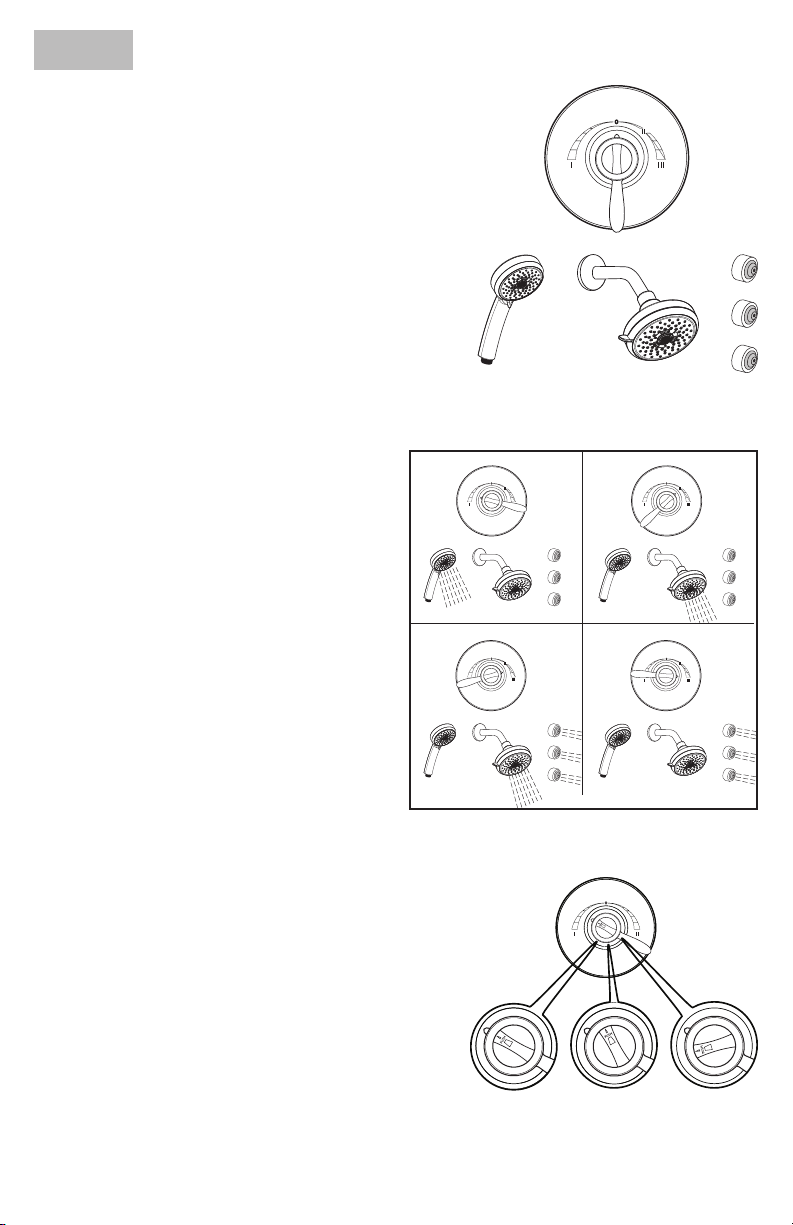

User Instructions
The ThermoBalance III has two control features:
the temperature control knob and the volume
control / diverter lever.
The volume control / diverter lever controls the
water flow. The center position is off.
Turn the handle counter-clockwise to send the
water to outlet 1.
Turn the handle clockwise to send the water
to outlet II.
Turn the temperature control clockwise to make the
water cooler.
Turn the temperature control counter-clockwise to
make the water warmer. The temperature control
will stop when the water is 100° – this is the safety
stop. To override the safety stop, press inward
on the temperature control, and continue to turn it
counter-clockwise.
Important: the temperature control will not
automatically reset to below 100°F when the water
is turned off.
When the handle is between II and III, water
will come from both.
Continue turning the handle counter-clock-
wise to send the water to outlet III.
It is not possible to run all three outlets
simultaneously.
English

13
Maintenance: Clean the filter screens
CAUTION: Turn off the water to the valve, either at the main or with the service stops,
before beginning.
Remove the handle and escutcheon.
Grasp the wrench flats on the stop unit with an
adjustable wrench.
Hold the stop unit steady. Use a second adjust-
able wrench or 17 mm deep socket wrench to
unscrew and remove the thermostatic cartridge.
Failure to hold the stop unit steady
while removing or replacing the
thermostat cartridge will result in
damage to the stop unit.
Rinse the debris from the filters. Scrub gently with
a soft toothbrush if necessary. Do not remove the
screens.
Lubricate the o-rings with white plumbers’ grease.
Hold the stop unit steady. Reinstall and tighten the
thermostatic cartridge.
Install the escutcheon. Justify and install the
handle.
wrench flat
stop unit
English

14
Troubleshooting
Problem Possible Cause Solution
Water leaks between cartridge
and rough sealing ring from flushing plug still inside rough remove sealing ring
ceramic plate(s) inside cartridge
damaged replace cartridge
Handle turns, but water does not
turn on/off handle screw not tightened tighten handle screw
Water drips for several minutes
after the valve is turned off normal clearing of showerhead not a problem
Water drips continuously after the
valve is turned off ceramic plate(s) damaged replace cartridge
Water does not get hot/cold
enough high temperature limit stop not set properly reset high temperature limit stop
handle not justified justify handle
thermostat cartridge is faulty replace thermostat cartridge
Temperature is erratic thermostat cartridge is faulty replace thermostat cartridge
Water pressure is poor filters on thermostat cartridge are
clogged clean the filters
Unit outputs both hot and cold
water, but the water does not mix not a product defect -- hot and
cold supplies are reversed correct the plumbing
English

15
Corps d’encastrement ThermoBalance III 06624000
Corps d’encastrement ThermoBalance III avec butées d’arrêt
06628000
L’élément thermostatique illustré ici est
compris avec le jeu de garniture.
ATTENTION : Le corps d’encastrementLe corps d’encastrement
06628000 est munie de butées d’arrêt (arrêt
d’isolation) intégrées à la valve. LorsqueLorsqueLorsque
les fentes sont à l’horizontale, les butées
d’arrêt sont à la position « on ». Lorsque lesLorsque lesLorsque les
fentes sont à la verticale, les butées d’arrêt
sont à la position « off ». Utilisez une cléUtilisez une cléUtilisez une clé
hexagonale de 3 mm pour ouvrir et fermer
les butées d’arrêt.
Lors du raccordement des arrivées
d’eau chaude et froide, tenez la
butée d’arrêt à l’aide d’une clé
pour qu’elle ne bouge pas afin
de prévenir tout désalignement ou
rupture des éléments filetés scellés
en usine.
fentes
Pour le bien de clarté, le i-box n’est pas
montrée dans cette illustration. Ne pas
enlevez le i-box.
Français

16
À prendre en considération pour l’installation :
Pour de meilleurs résultats, cette valve devrait être installée par un plombier professionnel
certifié.
Les différences importantes de pression d’arrivée d’eau chaude et d’eau froide doivent
être équilibrées pour que la valve fonctionne correctement.
Veuillez lire attentivement les instructions avant de commencer l’installation. Examinez leExaminez leExaminez le
produit et assurez-vous qu’aucune pièce ne manque et qu’elles sont toutes en bon état.
Si vous avez des questions concernant cette installation, n’hésitez pas à contacter les
Services techniques de Hansgrohe au 800-334-0455
La Corps d’encastrement 06624000 ne comprend pas les butées d’arrêt. Si le code deSi le code deSi le code de
plomberie locale exige l’utilisation de butées d’arrêt, commandez-les séparément (article
06900003) ou utilisez la Corps d’encastrement 06628000.
Cette Corps d’encastrement ThermoBalance III est conçue pour les douches à trois fonc-
tions seulement. Toutes les conduites de sortie doivent être raccordées. Ne mettez deToutes les conduites de sortie doivent être raccordées. Ne mettez deToutes les conduites de sortie doivent être raccordées. Ne mettez deNe mettez deNe mettez de
bouchon sur aucune des sorties.
Si vous désirez une douche à deux fonctions avec une fonction partagée, veuillez suivre
les instructions de raccordement spécial à la page .
La pièce intérieure ThermoBalance III requiert le jeu de garniture ThermoBalance III .
N’utilisez aucun autre jeu de garniture.
N’essayez pas de combiner cette valve à un bec de baignoire inverseur.
•
•
•
•
•
•
•
•
•
Données techniques
Pression d’eau recommandée 45 -72 psi45 -72 psi45 -72 psi
Température maximum pour l’eau chaude 165°F*165°F*165°F*
Température recommandée pour l’eau chaude120°F – 140°F*120°F – 140°F*120°F – 140°F*
Capacité nominale à 45 psi 6 gpm6 gpm6 gpm
Capacité nominale à 60 psi 7 gpm7 gpm7 gpm
Arrêt de sûreté 100°F100°F100°F
Température de sortie maximale 110°F **110°F **110°F **
Raccords NPT ½ po
Accrédité par IAPMO
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température
du chauffe-eau.
** Le degré de température de la butée de limite d’eau chaude peut être réglé de façon à satisfaire aux codes de
plomberie locaux. Reportez-vous aux installations des jeux de garniture.Reportez-vous aux installations des jeux de garniture.Reportez-vous aux installations des jeux de garniture.
Français

17
ThermoBalance III en bref
ThermoBalance III comprend une sortie au bas de
la valve (sortie I) et deux sur le dessus (sorties II et
III).
La sortie I ne peut fonctionner avec aucune autre.
Dans une installation bain / douche, le bec de la
baignoire est raccordé à la sortie I.
Les sorties II et III peuvent être utilisées séparément
ou simultanément.
S’il choisit la douche à trois fonctions, l’utilisateur
doit décider AVANT L’INSTALLATION quelles sont les deux qui fonctionneront simultané-
ment. Ces deux fonctions doivent être raccordées à partir des sortie II et III. De plus,Ces deux fonctions doivent être raccordées à partir des sortie II et III. De plus,Ces deux fonctions doivent être raccordées à partir des sortie II et III. De plus,De plus,De plus,
l’utilisateur doit décider laquelle des deux fonctions sera la première. Si la poignée estSi la poignée estSi la poignée est
tournée depuis la position d’arrêt (« off »), la sortie II viendra en premier.
•
•
•
•
Installation suggérée – systèmes à trois fonctions
Les installations suivantes sont les plus courantes avec ThermoBalance III mais il existe
d’autres installations possibles.
La douchette est raccordée à la sortie 1
– elle ne peut fonctionner avec aucune autre
fonction. La pomme de douche est raccor-La pomme de douche est raccor-La pomme de douche est raccor-
dée à la sortie 2 et les jets de corps à la
sortie 3. La pomme de douche et les jets de
douche peuvent fonctionner individuellement
ou simultanément. La pomme de doucheLa pomme de doucheLa pomme de douche
vient en premier.
Dans cette installation baignoire / dou-
che, le bec de la baignoire est raccordé
sur la sortie 1 et ne peut fonctionner que
séparément. La pomme de douche et laLa pomme de douche et laLa pomme de douche et la
douchette raccordées aux sorties 2 et 3
peuvent fonctionner soit individuellement
soit simultanément. La pomme de doucheLa pomme de doucheLa pomme de douche
vient en premier.
Français

18
Raccordement spécial – système à deux fonctions
N’obturez aucune conduite
de sortie sur ThermoBalance
III.
Dans ce type d’installation, l’utilisateur sou-
haite utiliser la pomme de douche et les jets
muraux simultanément. Notez que la sortieNotez que la sortieNotez que la sortie
1 est également raccordée à la pomme de
douche.
Installation :
Attention : Avant de commencer, fermez l’eau à la valve principale.Avant de commencer, fermez l’eau à la valve principale.
Raccordez les conduites d’alimentation de l’eau
chaude et de l’eau froide à la pièce intérieure.
La conduite d’alimentation de l’eau chaude doit
être installée dans l’orifice d’arrivée prévu pour
l’eau chaude, et la conduite d’eau froide doit
être installée dans l’orifice d’arrivée prévu pour
l’eau froide. S’il s’agit d’une construction nonS’il s’agit d’une construction nonS’il s’agit d’une construction non
récente, assurez-vous que les conduites d’alimen-
tation d’eau froide et d’eau chaude n’ont pas été
inversées. Si les conduites ne sont pas raccordéesSi les conduites ne sont pas raccordéesSi les conduites ne sont pas raccordées
dans les bons orifices, la valve ne pourra fonction-
ner correctement.
Modèle 06628000 seulement : Lors du rac-Lors du rac-Lors du rac-
cordement des arrivées d’eau chaude et froide, te-
nez la butée d’arrêt à l’aide d’une clé pour qu’elle
ne bouge pas afin de prévenir tout désalignement
ou rupture des éléments filetés scellés en usine.
NO! OK!
Pour le bien de clarté, le i-box n’est
pas montrée dans cette illustration.
Ne pas enlevez le i-box.
Français

19
Installez toutes les conduites de
sortie. Ne mettez de bouchon surNe mettez de bouchon surNe mettez de bouchon sur
aucune des sorties.
Le robinet doit être de niveau sur tous les plans.
Installez la pièce intérieure de façon à ce que
la surface extérieure du mur fini tombe entre les
lignes « minimum » et « maximum » de la boîte
d’installation (« i-box »). Vous vous assurez ainsiVous vous assurez ainsiVous vous assurez ainsi
que la garniture s’ajustera correctement.
La boîte d’installation doit demeurer
sur la valve.
Installez le matériau du mur jusqu’à la boîte d’ins-
tallation. Une fois la garniture installée, la boîteUne fois la garniture installée, la boîteUne fois la garniture installée, la boîte
d’installation « i-box » doit être coupée presque
à égalité du mur fini et scellée pour assurer une
protection contre les dommages d’eau.
Rincez les conduites d’alimentation à l’aide du bouchon de rinçage
La boîte d’installation (« i-box ») comprend un bou-
chon de rinçage permettant de rincer la conduite
et de tester la pression avant que la cartouche et
la garniture ne soient installées.
Il est recommandé d’effectuer un test de pression
de la tuyauterie avant de fermer les murs.
Le bouchon de rinçage permet à l’eau froide de
circuler dans les conduites de sortie I et II et à
l’eau chaude de circuler dans la conduite de sortie
III.
Fixez des embouts de raccordement pour tuyau
souple et des tuyaux aux orifices de sortie. RincezRincezRincez
les conduites durant au moins 5 minutes. Servez-Servez-Servez-
vous des tuyaux pour diriger l’eau dans un
emplacement où le déversement ne causera aucun
dommage.
Le bouchon de rinçage prévient le débit croisé. IlIlIl
n’empêchera pas, toutefois, l’eau de circuler dans
les conduites de sortie. Si l’habitation doit êtreSi l’habitation doit êtreSi l’habitation doit être
mise sous pression avant l’installation de l’élément
thermostatique, fermez les butées d’arrêt ou obtu-
rez les conduites de sortie.
Français

20
ThermoBalance III Jeux de
garniture
04148XX0 04154XX0 04160XX0
06067XX0 06069XX0 06068XX0
06637XX0 06581XX0 06657XX0
31318XX1 31737XX1 32318XX1
Les instructions ci-après s’appliquent aux modèles
suivants:
Robinet mitigeur Ensemble mitigeur
seulement pour la douche
C Cross 06069XX0 06116XX0
C Scroll 06068XX0 06115XX0
C Lever 06067XX0 06114XX0
Solaris² E 04148XX0
Allegro² E 04154XX0
Metro² E 04160XX0
Metris S 31318XX1 31325XX1
Focus S 31737XX1 31775XX1
Talis S 32318XX1 32325XX1
Solaris E 06637XX0 06643XX0
Stratos E 06581XX0 06587XX0
Metro E 06657XX0 06663XX0
Ces jeux de garniture sont conçus
pour les corps d'encastrement
ThermoBalance III 06624000,
06628000.
Le mur doit être complètement fini
et étanche avant l’installation de
cet ensemble de garniture.
Français
