Hans Grohe Status2 14185000 Manual

Sportive2
31775000
Avista
31759000
Ecos
31779000
MyCube
71245000
MySport
71246000
Status²
14185000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30

2
Montage siehe Seite 31

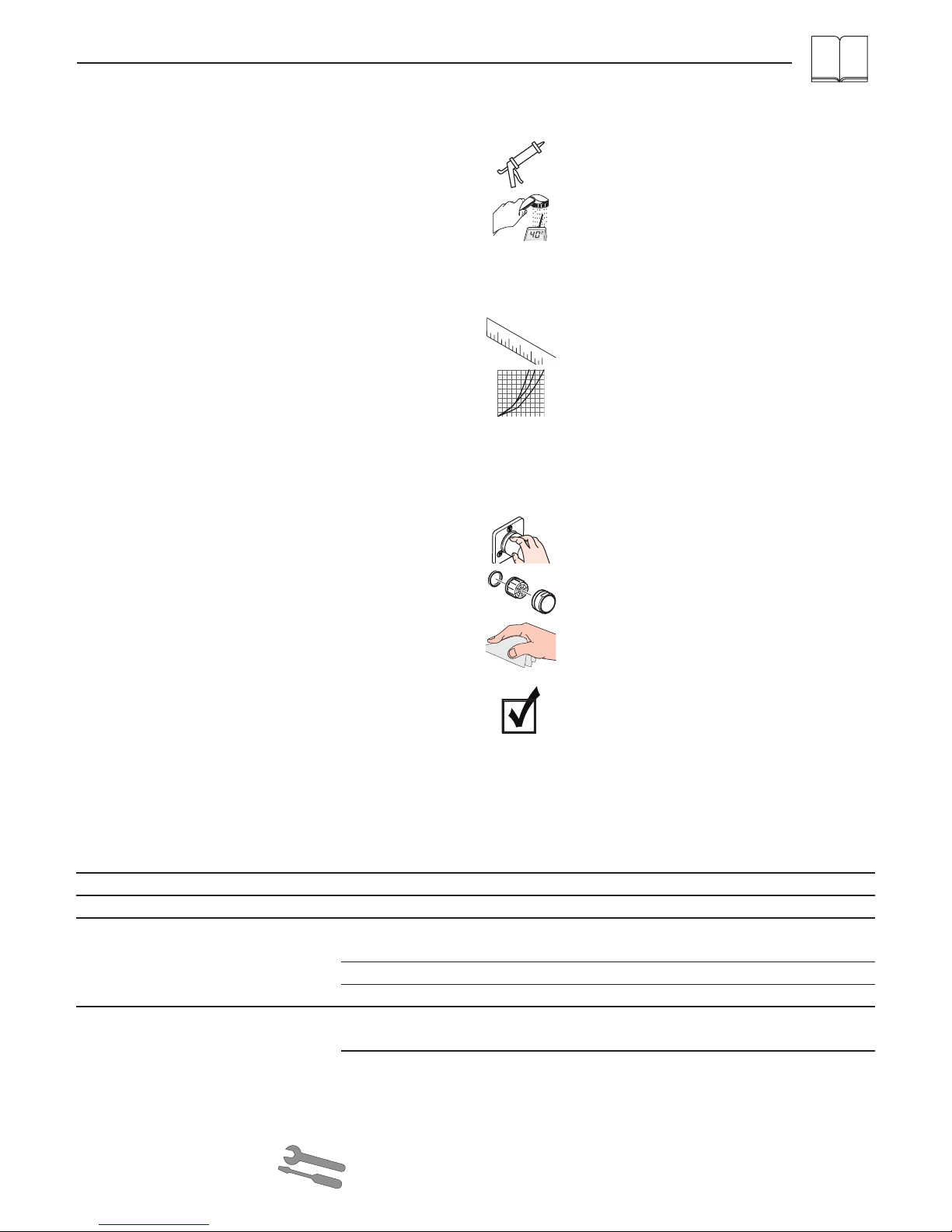

Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Umsteller funktioniert nicht -Ablagerungen -Umsteller reinigen / O-Ringe fetten
-Zu geringer Wasserdruck -Wasserdruck erhöhen
-Umsteller defekt -Umsteller austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser ange-
wählt wird.
-Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
-Kreuzfluss -Kartusche austauschen
Reinigung
siehe beiliegende Broschüre.
Serviceteile (siehe Seite 35)
Bedienung (siehe Seite 34)
Maße (siehe Seite 33)
Justierung (siehe Seite 32)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Durchflussdiagramm
(siehe Seite 33)
Freier Durchfluss bei 0,3 MPa:
 Abgang Wanne
 Abgang Brause
Prüfzeichen (siehe Seite 36)

3
Montage voir pages 31

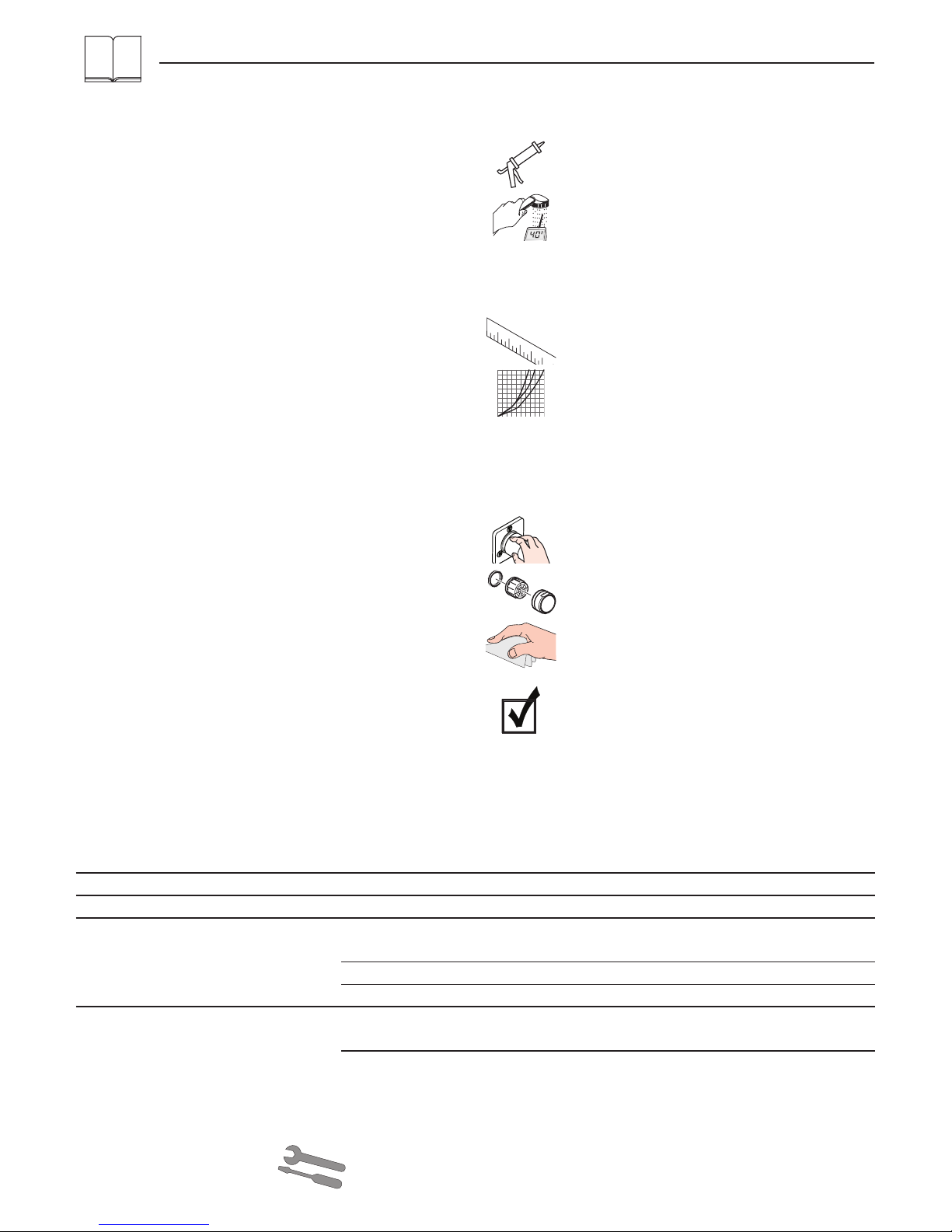

Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
L'inverseur ne fonctionne pas -Dépôts -Nettoyer l'inverseur / graisser les
joints toriques
-Pression d'alimentation insuffisante -Augmenter la pression
d'alimentation
-Inverseur défectueux -Changez l´inverseur
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route quand
on puise de l'eau froide.
-Limiteur de température mal
positionné
-Positionner le limiteur de
température
-Flux inversé -Changer la cartouche
Nettoyage
voir la brochure ci-jointe.
Pièces détachées (voir pages 35)
Instructions de service (voir
pages 34)
Dimensions (voir pages 33)
Etalonnage (voir pages 32)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Diagramme du débit
(voir pages 33)
Débit libre à 0,3 MPa:
 Sortie baignoire
 Sortie douche
Classification acoustique et
débit (voir pages 36)

4
Assembly see page 31

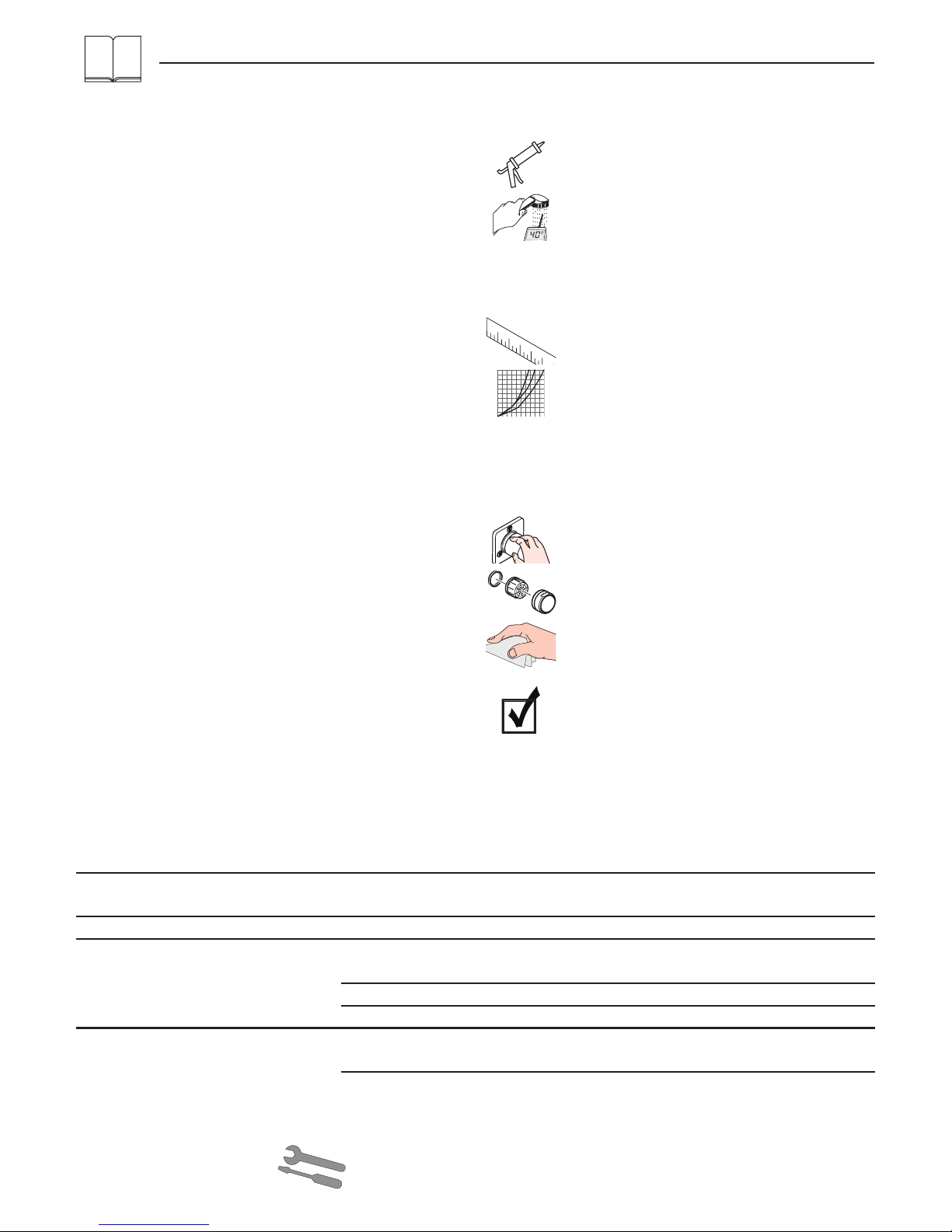

Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Diverter not operating -Residue -Clean converter / grease O-rings
-Water pressure to low -Increase water pressure
-Diverter defective -Exchange diverter
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Cleaning
see enclosed brochure.
Spare parts (see page 35)
Operation (see page 34)
Dimensions (see page 33)
Adjustment (see page 32)
To adjust the hot water limiter. Using a
hot water limiter in combination with
a continuous flow water heater is not
recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
English
Flow diagram
(see page 33)
Rate of flow by 0,3 MPa:
 Tub outlet
 Shower outlet
Test certificate (see page 36)

5
Montaggio vedi pagg. 31
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Deviatore non funziona -depositi calcarei -pulire il regolatore / ingrassare le
guarnizioni O-ring
-pressione d'acqua troppo bassa -alzare la pressione d’acqua
-deviatore difettoso -sostituire deviatore
Temperatura dell'acqua calda troppo
bassa, niente acqua fredda, caldaia
istantanea si accende quando si
seleziona acqua fredda
-Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
-Flusso incrociato -Sostituire la cartuccia
Pulitura
vedi il prospetto accluso.
Parti di ricambio (vedi pagg. 35)
Procedura (vedi pagg. 34)
Ingombri (vedi pagg. 33)
Taratura (vedi pagg. 32)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Diagramma flusso
(vedi pagg. 33)
Portata a 0,3 MPa:
 uscita vasca
 uscita doccia
Segno di verifica (vedi pagg. 36)

6
Montaje ver página 31
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Iversor no funciona -Depósitos -Limpiar conmutador de tomas / en-
grasar anillos tóricos
-falta presión -aumentar presión
-inversor defecto -cambiar inversor
Temperatura del agua caliente dema-
siado baja, agua fría calentador se
dispara al abrir agua fría
-tope de agua caliente mal -ajustar tope
-Flujo cruzado -cambiar el cartucho
Limpiar
ver el folleto adjunto.
Repuestos (ver página 35)
Manejo (ver página 34)
Dimensiones (ver página 33)
Ajuste (ver página 32)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
Diagrama de circulación
(ver página 33)
Caudal con 0,3 MPa
 Salida bañera
 Salida surtidor de ducha
Marca de verificación
(ver página 36)

7
Montage zie blz. 31
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Omstelling functioneert niet -Afzettingen -Omsteller reinigen / O-ringen invet-
ten
-Waterdruk te laag -Waterdruk verhogen
-Omstelling defect -Omstelling uitwiss
Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
-Kruisstroom -Kardoes uitwisselen
Reinigen
zie bijgevoegde brochure.
Service onderdelen (zie blz. 35)
Bediening (zie blz. 34)
Maten (zie blz. 33)
Instellen (zie blz. 32)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Doorstroomdiagram
(zie blz. 33)
Vrije doorstroom bij 0,3 MPa:
 Uitlaat bad
 Uitlaat douche
Keurmerk (zie blz. 36)

8
Montering se s. 31
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
Omstiller virker ikke -Aflejringer -Rens omskifteren / smør O-ringe
-For lavt vandtryk -Forøg vandtrykket
-Defekt omstiller -Udskift omstilleren
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter, når
der åbnes for det kolde vand.
-Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
-Kryds-flow -Udskift kartusche
Rengøring
se venligst den vedlagte brochure.
Reservedele (se s. 35)
Brugsanvisning (se s. 34)
Målene (se s. 33)
Forindstilling (se s. 32)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
Gennemstrømningsdiagram
(se s. 33)
Fri gennemstrømning ved 0,3 MPa:
 Afløb kar
 Afløb bruser
Godkendelse (se s. 36)

9
Montagem ver página 31
Falha Causa Solução
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Inversor não funciona -Depósitos -Limpar inversor / lubrificar vedantes
em O
-Pressão da água muito baixa -Aumentar a pressão da água
-Inversor defeituoso -Substituir o inversor
Temperatura da água quente muito
baixa, sem água fria. O esquentador
dispara quando a água fria está
seleccionada.
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
-Fluxo cruzado -Substituir o cartucho
Limpeza
consultar a seguinte brochura.
Peças de substituição
(ver página 35)
Funcionamento (ver página 34)
Medidas (ver página 33)
Afinação (ver página 32)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português
Fluxograma
(ver página 33)
Caudal a 0,3 MPa:
 Saída da banheira
 Saída do chuveiro
Marca de controlo (ver página 36)

10
Montaż patrz strona 31
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Przełącznik nie funkcjonuje -Osady -Wyczyścić przełącznik / nasmaro-
wać o-ringi
-Zbyt niskie ciśnienie wody -Podnieść ciśnienie wody
-Uszkodzony przełącznik -Wymienić przełącznik
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
-Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
-Ustawić ogranicznik ciepłej wody
-Przepływ krzyżowy -Wymiana wkładu
Czyszczenie
patrz dołączona broszura.
Części serwisowe (patrz strona 35)
Obsługa (patrz strona 34)
Wymiary (patrz strona 33)
Ustawianie (patrz strona 32)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Zabezpieczony przed przepływem zwrotnym
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Schemat przepływu
(patrz strona 33)
Swobodny przepływ przy 0,3 MPa:
 Odpływ wanny
 Odpływ prysznica
Znak jakości (patrz strona 36)

11
Montáž viz strana 31
Porucha Příčina Odstranění
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Přepínač nefunguje -Usazeniny -Vyčistit přepínač/promazat o-
-kroužky
-příliš malý tlak vody -zvýšit tlak vody
-přepínač defektní -Přepínač vymìnit
nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená voda
-Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
-Křížení toků -Kartuši vyměnit
Čištění
viz přiložená brožura.
Servisní díly (viz strana 35)
Ovládání (viz strana 34)
Rozmìry (viz strana 33)
Nastavení (viz strana 32)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Diagram průtoku
(viz strana 33)
Volný průtok při 0,3 MPa
 Odtok vany
 Odtok sprchy
Zkušební značka (viz strana 36)

12
Montáž viď strana 31
Porucha Príčina Pomoc
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Prepínač nefunguje -Usadeniny -Vyčistiť prepínač / namazať O
krúžky
-Príliš malý tlak vody -Zvýšit’ tlak vody
-Prepínač defektný -Prepínač vymenit’
Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.
-Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
-Kríženie tokov -Vymeniť kartušu
Čistenie
nájdete v priloženej brožúre.
Servisné diely (viď strana 35)
Obsluha (viď strana 34)
Rozmery (viď strana 33)
Nastavenie (viď strana 32)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Diagram prietoku
(viď strana 33)
Volný prietok pri 0,3 MPa
 Odtok vane
 Odtok sprchy
Osvedčenie o skúške
(viď strana 36)

13
安装 参见第页 31
问题 原因 补救
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
分流器不工作 -沉积物 -清洁分流器/给O形环上油
-水压过低 -增加水压
-分流器损坏 -更换分流器
热水温度过低，没有冷水。选择
冷水时，热水器启动。
-热水控制器设置错误 -设置热水控制器
-交叉流动 -更换阀芯
清洗
附有小手册
备用零件 (参见第页35)
操作 (参见第页34)
大小 (参见第页33)
调节 (参见第页32)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
自动防止回流
该产品专为饮用水设计！
中文
流量示意图
(参见第页33)
0,3MPa时的流速：
面盆岔管
莲蓬头岔管
检验标记 (参见第页36)

14
Монтаж см. стр. 31
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Переключатель не работает -отложения -очистите переключатель / смажь-
те консистентной смазкой кольца
круглого сечения
-Слишком малое давление воды -Увеличьте давление воды
-Переключатель неисправен -Замените переключатель
Слишком низкая температура горя-
чей воды. Проточный нагреватель
запускается при выборе холодной
воды.
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горя-
чей воды
-Перекрестный поток -Замените картридж
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 35)
Эксплуатация (см. стр. 34)
Размеры (см. стр. 33)
Подгонка (см. стр. 32)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
Русский
Схема потока
(см. стр. 33)
Свободное истечение при 0,3 МПа:
 Отвод ванны
 Отвод душа
Знак технического контроля
(см. стр. 36)

15
Szerelés lásd a oldalon 31
Hiba Ok Megoldás
Nehezen nyitható a csap. -A kerámiabetét meghibásodott,
elvízkövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
Az átállítás nem működik -Lerakódások -Váltószelepet tisztítani / O-gyűrűket
zsírozni
-Túl kicsi víznyomás -Nővelje a víznyomást
-A kádváltó szelep hibás -Az átállító cseréje
Túl alacsony melegvíz hőmérséklet,
nincs hidegvíz. A hidegvíz kiválasztá-
sakor beindul az átfolyós melegítő.
-A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be kell
állítani.
-Keresztfolyás -A kerámiabetétet ki kell cserélni.
Tisztítás
lásd a mellékelt brosúrát.
Tartozékok (lásd a oldalon 35)
Használat (lásd a oldalon 34)
Méretet (lásd a oldalon 33)
Beállítás (lásd a oldalon 32)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
Átfolyási diagramm
(lásd a oldalon 33)
Szabad átfolyás 0,3 MPa nyomás esetén:
 Kád lefolyója
 Zuhany lefolyója
Vizsgajel (lásd a oldalon 36)

16
Asennus katso sivu 31
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Valitsin ei toimi -kerrostumia -Vaihtimen puhdistus / O-renkaiden
rasvaus
-Liian matala vedenpaine -Lisää vedenpainetta
-Valitsin rikki -Vaihda valitsin
Lämminveden lämpötila liian
alhainen, ei kylmää vettä. Läpivirtaus-
kuumennin käynnistyy kylmää vettä
otettaessa.
-Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
-Ristiinvirtaus -Vaihda patruuna
Puhdistus
katso oheinen esite
Varaosat (katso sivu 35)
Käyttö (katso sivu 34)
Mitat (katso sivu 33)
Säätö (katso sivu 32)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Virtausdiagrammi
(katso sivu 33)
Vapaa läpivirtaus 0,3 MPa paineella:
 Ammeen lähtö
 Suihkun lähtö
Koestusmerkki (katso sivu 36)

17
Montering se sidan 31
Störning Orsak Åtgärd
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Omkopplare fungerar inte -Avlagringar -Rengör omkastare / smörj O-ringar
-För lågt vattentryck -Öka vattentrycket
-Omkopplare defekt -Byt ut omkopplare
För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.
-Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
-Korsflöde -Byt ut patron
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 35)
Hantering (se sidan 34)
Måtten (se sidan 33)
Justering (se sidan 32)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
Flödesschema
(se sidan 33)
Fri genomströmning vid 0,3 MPa:
 Avlopp kar
 Avlopp dusch
Testsigill (se sidan 36)

18
Montavimas žr. psl. 31
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Perjungėjas nefunkcionuoja -Apnašos -Išvalykite atsukimą/-sutepkite O-
žiedus
-Nepakankamas vandens spaudimas -Pakelti vandens spaudimą
-Pažeistas perjungėjas -Pakeisti perjungėją
Per maža karšto vandens temperatū-
ra, nėra šalto vandens. Momentinis
pašildytojas pradeda veikti, kai
naudojamas šalta vanduo
-Neteisingai nustatytas karšto van-
dens ribotuvas
-Nustatyti karšto vandens ribotuvą
-Kryžminė srovė -Pakeisti kasetę
Valymas
žr. pridedamoje brošiūroje.
Atsarginės dalys (žr. psl. 35)
Eksploatacija (žr. psl. 34)
Išmatavimai (žr. psl. 33)
Reguliavimas (žr. psl. 32)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Pralaidumo diagrama
(žr. psl. 33)
Laisvas vandens pralaidumas esant 0,3 MPa
slėgiui:
 Vonios išleidimas
 Dušo išleidimas
Bandymo pažyma (žr. psl. 36)

19
Sastavljanje pogledaj stranicu 31
Greška Uzrok Otklanjanje
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Selektor ne radi -Naslage -Čišćenje selektora i podmazivanje
O-prstenova
-Prenizak tlak vode -Povećajte tlak vode
-Selektor je neispravan -Zamijenite selektor
Preniska temperatura vruće vode,
nedostatak hladne vode. Protočni
bojler se pali pri podešenoj funkciji
za protok hladne vode
-Limiter vruće vode nije dobro po-
dešen
-Podesite limiter vruće vode
-Križni tok vode -Zamijenite uložak
Čišćenje
se u priloženoj brošuri.
Rezervni djelovi
(pogledaj stranicu 35)
Upotreba (pogledaj stranicu 34)
Mjere (pogledaj stranicu 33)
Regulacija (pogledaj stranicu 32)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Dijagram protoka
(pogledaj stranicu 33)
Slobodan protok na 0,3 MPa:
 Ogranak kada
 Ogranak tuš
Oznaka testiranja (pogledaj
stranicu 36)

20
Montajı bakınız sayfa 31
arıza sebep yardım
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Divertör çalışmıyor -Çökelmeler -Dönüştürücüyü temizleme / O ring-
leri yağlama
-Su basıncı düşük -Su basıncını artırın
-Divertör arızalı -Divertörü değiştirin
Sıcak su sıcaklığı çok düşük, soğuk
su yok. Soğuk su seçilince şofben
çalışmaya başlıyor.
-Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
-Çapraz akış -Kartuşu değiştirin
Temizleme
birlikte verilen broşür
Yedek Parçalar (bakınız sayfa 35)
Kullanımı (bakınız sayfa 34)
Ölçüleri (bakınız sayfa 33)
Ayarlama (bakınız sayfa 32)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Akış diyagramı
(bakınız sayfa 33)
0,3 MPa serbest akış:
 Tekne çıkışı
 Su püskürtücü çıkışı
Kontrol işareti (bakınız sayfa 36)
