Hans Grohe Talis E2 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l‘uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30

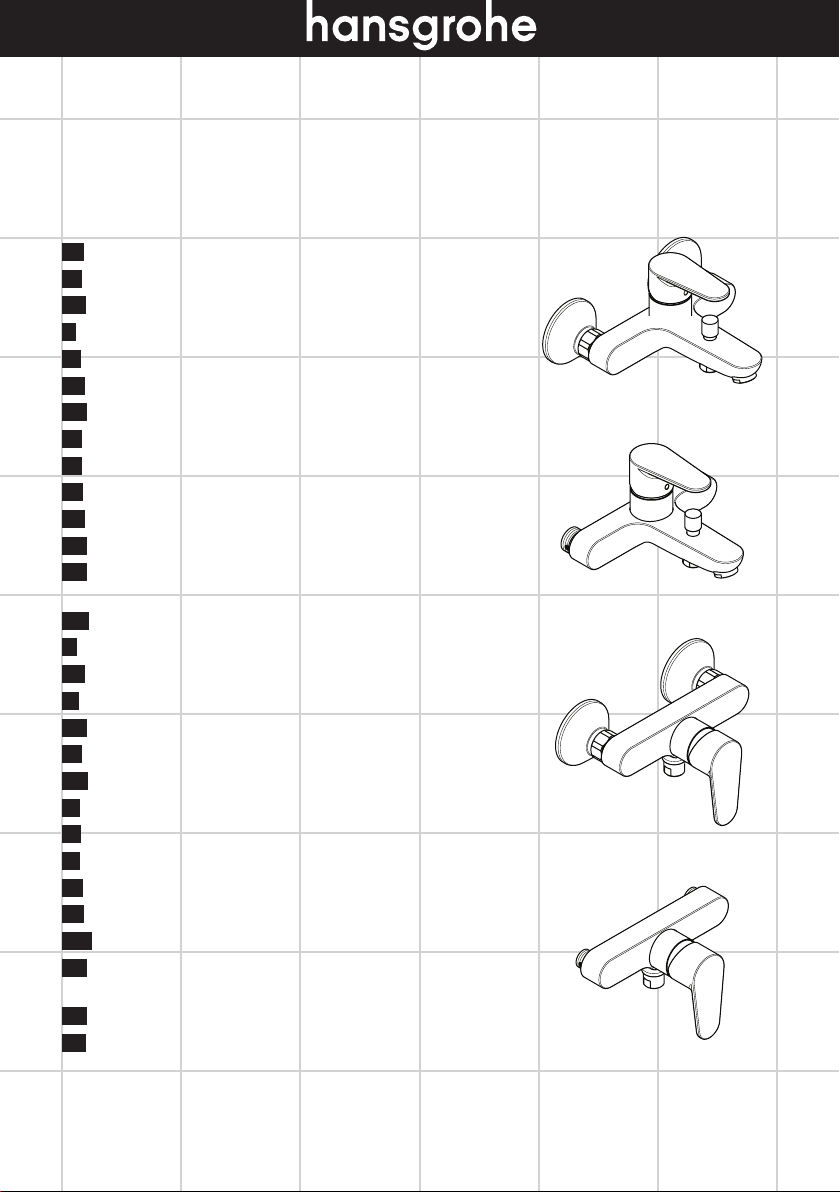

Talis E²
31642000
Talis E²
31662000
Talis E²
31643000
Talis E²
31667000

Montage siehe Seite 31
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedere Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause entfer-
nen
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / aus-
tauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
Prüfzeichen (siehe Seite 40)
Reinigung (siehe beiliegende
Broschüre)
Bedienung (siehe Seite 38)
Serviceteile (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 34)
Maße (siehe Seite 34)
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 39)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Einhandmischer mit Warmwasserbe-
grenzung, Justierung siehe Seite 33. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden, wenn der Fließdruck
mindestens 0,15 MPa beträgt.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 ±12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Eigensicher gegen Rückfließen
Deutsch
2

Montage voir page 31
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal posi-
tionné
- Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne s'al-
lume pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Filtres encrassés - Nettoyez / changez les filtres
- Clapet anti-retour bloque - Changez le clapet antiretour
Classification acoustique et
débit (voir page 40)
Nettoyage (voir la brochure ci-
jointe)
Instructions de service
(voir page 38)
Pièces détachées (voir pages 36)
Diagramme du débit
(voir page 34)
Dimensions (voir page 34)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Entretien (voir page 39)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Mitigeur avec limitation de la température:
consulter la page 33 pour le réglage. Une
limitation de la température n’est pas néces-
saire quand le mitigeur est alimenté par un
chauffe-eau instantané.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydrau-
lique ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ±12 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Avec dispositif anti-retour
Français
3

Assembly see page 31
Fault Cause Remedy
Insufficient water - Shower filter seal dirty - Clean filter seal between shower
and hose
- Non return valve hasn't moved
back
- Exchange non return valves
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Remove flow limiter
- Filters are dirty - Clean the filter / exchange filter
- Non return valve hasn't moved
back
- Exchange non return valves
Test certificate (see page 40)
Cleaning (see enclosed brochure)
Operation (see page 38)
Spare parts (see page 36)
Flow diagram
(see page 34)
Dimensions (see page 34)
Do not use silicone containing acetic acid!
Maintenance (see page 39)
The non return valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional regula-
tions (at least once a year).
To adjust the hot water limiter on single lever
mixers, please see page 33. No adjustment
is necessary when using a continuous flow
water heater.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heat-
ers if the flow pressure is at least 0,15 MPa.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Centre distance: 150 ±12 mm
Connections G 1/2: cold right - hot left
anti-pollution function
English
4

Montaggio vedi pagg. 31
Problema Possibile causa Rimedio
Scarsità d'acqua - Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda rego-
lata male
- Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Smontare il limitatore di portata
dalla doccetta
- Filtri sporchi - Pulire / sostituire i filtri
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
Segno di verifica (vedi pagg. 40)
Pulitura (vedi il prospetto accluso)
Procedura (vedi pagg. 38)
Parti di ricambio (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 34)
Ingombri (vedi pagg. 34)
Non utilizzare silicone contenente acido
acetico!
Manutenzione (vedi pagg. 39)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all‘anno).
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 33. In combinazione con le
caldaie istantanee, il limitatore di erogazio-
ne di acqua calda non è necessario.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l‘giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• I miscelatori Hansgrohe possono venire usati con
caldaie a „bassa pressione“ se la pressione di flusso è
almeno di 0,15 MPa.
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Distanza di raccordo: 150 ±12 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Sicurezza antiriflusso
Italiano
5

Montaje ver página 31
Problema Causa Solución
Sale poca agua - filtro de la ducha sucio - limpiar/cambiar filtros entre flexo y
ducha
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
temperatura del agua demasiado
baja no hay
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se
enciende
- no se ha quitado limitador de cau-
dal de la teleducha
- quitar limitador de caudal
- filtro de la ducha sucio - limpiar/cambiar filtros
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
Marca de verificación (ver pági-
na 40)
Limpiar (ver el folleto adjunto)
Manejo (ver página 38)
Repuestos (ver página 36)
Diagrama de circulación
(ver página 34)
Dimensiones (ver página 34)
No utilizar silicona que contiene ácido
acético!
Mantenimiento (ver página 39)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 33. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 ±12 mm
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Seguro contra el retorno
Español
6

Montage zie blz. 31
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd inge-
steld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche verwij-
deren
- Vuilzeef vverstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
Keurmerk (zie blz. 40)
Reinigen (zie bijgevoegde bro-
chure)
Bediening (zie blz. 38)
Service onderdelen (zie blz. 36)
Doorstroomdiagram
(zie blz. 34)
Maten (zie blz. 34)
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 39)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 33. In kombina-
tie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de kouden warm water-
aansluitingen dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ±12 mm
Aansluitingen G 1/2: koud rechts - warm links
Beveiligd tegen terugstromen
Nederlands
7

Montering se s. 31
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Kontraventilen hænger - Udskift kontraventil
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er for-
kert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbruse-
ren
- Smudsfangsien er snavset - Rengør/udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
Godkendelse (se s. 40)
Rengøring (se venligst den vedlagte
brochure)
Brugsanvisning (se s. 38)
Reservedele (se s. 36)
Gennemstrømningsdiagram
(se s. 34)
Målene (se s. 34)
Der må ikke benyttes eddikesyreholdig
silikone!
Service (se s. 39)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Etgrebsarmaturer med varmtvandsbegræns-
ning, justering se side 33. I forbindelse med
gennemstrømningsvandvarmer er en varmt-
vandsbegrænsning ikke nødvendig.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 ±12 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Med indbygget kontraventil
Dansk
8

Montagem ver página 31
Falha Causa Solução
Água insuficiente - Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
O esquentador instantâneo não
funciona
- O limitador de caudal não foi reti-
rado
- Retirar o limitador de caudal
- Filtro sujo - Limpar / trocar o filtro
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
Marca de controlo (ver página
40)
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página 38)
Peças de substituição (ver página
36)
Fluxograma
(ver página 34)
Medidas (ver página 34)
Não utilizar silicone que contenha ácido
acético!
Manutenção (ver página 39)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 33). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 ±12 mm
Ligações G 1/2: fria à direita - quente à esquerda
Função anti-retorno e anti-vácuo
Português
9

Montaż patrz strona 31
Usterka Przyczyna Pomoc
Mała ilość wody - Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem po-
między prysznicem a wężem
- Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
Uchwyt armatury pracuje z wysił-
kiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
- Dławik przepływu nie został usu-
nięty z prysznica ręcznego
- Usunąć dławik z prysznica ręczne-
go
- Zabrudzone sitka - Oczyścić/ wymienić sitka
- Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
Znak jakości (patrz strona 40)
Czyszczenie (patrz dołączona
broszura)
Obsługa (patrz strona 38)
Części serwisowe (patrz strona
36)
Schemat przepływu
(patrz strona 34)
Wymiary (patrz strona 34)
Nie stosować silikonów zawierających kwas
octowy!
Konserwacja (patrz strona 39)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Mieszacz jednouchwytowy z ograniczni-
kiem temperatury wody, ustawianie, patrz
str. 33. W połączeniu z przepływowym pod-
grzewaczem wody ogranicznik temperatury
wody nie jest konieczny.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Armatura Hansgrohe może być stosowana z prze-
pływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 ±12 mm
Przyłącza G 1/2: Zimna prawo – ciepła lewo
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski
10

Montáž viz strana 31
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- zpětný ventil je zablokován - Vyměnit zpětný ventil
Armatura jde ztěžka - Kartuše je vadná, zanesená vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
nízká teplota teplé vody - Špatně nastavená zarážka pro tep-
lou vodu
- Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko na zachycování nečistot je
zanesené
- Vyčistit případně vyměnit sítko
- zpětný ventil je zablokován - Vyměnit zpětný ventil
Zkušební značka (viz strana 40)
Čištění (viz přiložená brožura)
Ovládání (viz strana 38)
Servisní díly (viz strana 36)
Diagram průtoku
(viz strana 34)
Rozmìry (viz strana 34)
Nepoužívat silikon s obsahem kyseliny
octové!
Údržba (viz strana 39)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Páková baterie s omezením horké vody,
seřízení viz. str. 33. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 ±12 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Vlastní jištění proti zpětnému nasátí.
Česky
11

Montáž viď strana 31
Porucha Príčina Pomoc
Málo vody - Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Armatura pušča - Kartuša je poškodená - Vymeniť kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína - Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy
- Sitko v tesnení sprchy je znečistené - Vyčistiť resp. vymeniť sitko
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia
Osvedčenie o skúške
(viď strana 40)
Čištění (nájdete v priloženej brožú-
re)
Obsluha (viď strana 38)
Servisné diely (viď strana 36)
Diagram prietoku
(viď strana 34)
Rozmery (viď strana 34)
Nepoužívať silikón s obsahom kyseliny
octovej!
Údržba (viď strana 39)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Páková batéria s obmedzením teplej vody,
nastavenie viď.str. 33. V spojení s prietoko-
vými ohrievačmi nie je uzáver teplej vody
nutný.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 ±12 mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Vlastná poistka proti spätnému nasatiu.
Slovensky
12

安装 参见第 31 页
问题 原因 补救
龙头出水量小 -花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封
件
-单向阀无法回缩 -更换单向阀
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有转
动
-转动流量限制器
-过滤网有垃圾堵塞 -清洗过滤网/更换过滤网
-单向阀无法回缩 -更换单向阀
检验标记 (参见第40页)
清洗 (附有小手册)
操作 (参见第38页)
备用零件 (参见第36页)
流量示意图
(参见第34页)
大小 (参见第34页)
请勿使用含有乙酸的硅！
保养 (参见第39页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
带有热水控制器的单手柄龙头的调节方
法，参见第33页。如果与连续流热水
器一起使用，则不必作任何调节。
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
中心距离： 150±12mm
连接管线G1/2： 左热右冷
自动防止回流
中文
13

Монтаж см. стр. 31
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Фильтр душа загрязнен - Очистить фильтр
- Клапан обратного тока заедает - Замените клапаны обратного
течения
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Температура горячей воды слиш-
ком низкая
- Ограничение горячей воды отре-
гулировано неправильно
- Отрегулируйте ограничение горя-
чей воды
Проточный нагреватель не вклю-
чается
- Дроссель не удален из ручного
душа
- Извлеките дроссель из ручного
душа
- Грязеулавливающие сита загряз-
нены
- Очистите / замените грязеулавли-
вающие сита
- Клапан обратного тока заедает - Замените клапаны обратного
течения
Знак технического контроля
(см. стр. 40)
Очистка (см прилагаемая брошю-
ра)
Эксплуатация (см. стр. 38)
Κомплеκт (см. стр. 36)
Схема потока
(см. стр. 34)
Размеры (см. стр. 34)
Не применяйте силикон, содержащий
уксусную кислоту.
Техническое обслуживание
(см. стр. 39)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответ-
ствии с национальными или региональны-
ми нормативами
Однорычажный смеситель имеет ограни-
читель расхода горячей воды (см. Стр. 33:
юстировка).
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в ги-
гиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструк-
цией, проверен на геметичность и безупречность
работы.
• Арматуры Hansgrohe могут использоваться в комби-
нации с проточными нагревателями с гидравличе-
ским и термическим управлением, если давление
истечения составляет не менее 0,15 МПа.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 ±12 mm
Подключение G 1/2: холодная справа - горячая слева
укомплектован клапаном обратного тока воды
Русский
14

Szerelés lásd a 31. oldalon
Hiba Ok Megoldás
Kevés víz - a zuhany szűrőtömítése koszos - a zuhany és a cső közötti szűrőt ki
kell tisztítani
- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése
javasolt.
Nehezen nyitható a csap. - A kerámiabetét meghibásodott,
elvízkövesedett.
- A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van
beállítva.
- A melegvíz szabályozót újra be
kell állítani.
Az átfolyós vízmelegítő nem kapcsol
be.
- Nincs kiszerelve a zuhanyrózsából
a vízmennyiség szabályozó.
- El kell távolítani a vízmennyiség
szabályozót.
- A szennyfogó szűrő koszos. - A szennyfogó szűrőt tisztítani/cse-
rélni kell.
- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése
javasolt.
Vizsgajel (lásd a 40. oldalon)
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a 38. oldalon)
Tartozékok (lásd a 36. oldalon)
Átfolyási diagramm
(lásd a 34. oldalon)
Méretet (lásd a 34. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Karbantartás (lásd a 39. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Az egykaros, melegvíz-korlátozóval ellátott
keverő csaptelep beállítását lásd a 33. ol-
dalon. Az átfolyó rendszerű vízmelegítőknél
nem szükséges a melegvíz-korlátozó.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni.
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is hasz-
nálhatóak, ha az átfolyó nyomás legalább 0,15 MPa.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150 ±12 mm
G 1/2 csatlakozás: hideg jobbra – meleg balra
Visszafolyás gátlóval
Magyar
15

Asennus katso sivu 31
Häiriö Syy Toimenpide
Vähän vettä - Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin sää-
detty
- Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
- Käsisuihkussa olevaa kuristinta ei
ole poistettu
- Poista kuristin käsisuihkusta
- Likasihdit likaantuneet - Puhdista / vaihda likasihdit
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
Koestusmerkki (katso sivu 40)
Puhdistus (katso oheinen esite)
Käyttö (katso sivu 38)
Varaosat (katso sivu 36)
Virtausdiagrammi
(katso sivu 34)
Mitat (katso sivu 34)
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 39)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Yksivipuinen sekoittaja lämpimän veden ra-
joituksella, katso säätö sivulta 33. Lämpimän
veden rajoitusta ei tarvita läpivirtauskuumen-
timen yhteydessä.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Hansgrohe kalusteita voi käyttää hydraulisesti tai ter-
misesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150 ±12 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Estää itsestään paluuvirtauksen
Suomi
16

Montering se sidan 31
Störning Orsak Åtgärd
För lite vatten - Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
- Backventil är defekt - Byt backventil
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt in-
ställd
- Ställ in varmvattenreglering
Varmvattenberedare slår ej på - Vattenbegränsare i handduschen
har ej tagits bort
- Ta bort vattenbegränsaren
- Smutsfiltren är igensmutsade - Rengör / byt smutsfilter
- Backventil är defekt - Byt backventil
Testsigill (se sidan 40)
Rengöring (se den medföljande
broschyren)
Hantering (se sidan 38)
Reservdelar (se sidan 36)
Pralaidumo diagrama
(se sidan 34)
Måtten (se sidan 34)
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 39)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Enhandsblandare med varmvattenreglering,
justering se sidan 33. Vid användning till-
sammans med varmvattenberedare behövs
ingen varmvattenreglering.
Simbolio aprašymas
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150 ±12 mm
Anslutningar G 1/2: kallt höger – varmt vänster
Självspärr mot återflöde
Svenska
17

Montavimas žr. psl. 31
Gedimas Priežastis Priemonė
Per maža srovė - Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Per maža karšto vandens
temperatūra
- Neteisingai nustatytas karšto
vandens ribotuvas
- Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia - Neišimtas ribotuvas iš dušo
galvutės
- Išimti ribotuvą iš dušo galvutės
- Užsikimšęs filtras - Išvalyti / pakeisti filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
Bandymo pažyma (žr. psl. 40)
Valymas (žr. pridedamoje brošiū-
roje)
Eksploatacija (žr. psl. 38)
Atsarginės dalys (žr. psl. 36)
Pralaidumo diagrama
(žr. psl. 34)
Išmatavimai (žr. psl. 34)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Techninis aptarnavimas (žr. psl.
39)
Atbulinio vožtuvo apsauga privalo būti tikri-
nama reguliariai (mažiausiai kartą per metus
pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 33).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• „Hansgrohe“ maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150 ±12 mm
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
Su atbuliniu vožtuvu
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Greška Uzrok Otklanjanje
Nedovoljno vode - Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
- Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Preniska temperatura tople vode - Limiter vruće vode nije dobro
podešen
- Podesite limiter vruće vode
Protočni bojler ne radi - Limiter protoka u ručnom tušu nije
odstranjen
- Odstranite limiter protoka
- Filtri su prljavi - Očistite ili zamijenite filtar
- Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
Oznaka testiranja (pogledaj
stranicu 40)
Čišćenje (se u priloženoj brošuri)
Upotreba (pogledaj stranicu 38)
Rezervni djelovi (pogledaj strani-
cu 36)
Dijagram protoka
(pogledaj stranicu 34)
Mjere (pogledaj stranicu 34)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Održavanje (pogledaj stranicu 39)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Da bi podesili limiter vruće vode na jedno-
ručnim slavinama molimo Vas da pogledate
stranicu 33. Podešavanje nije potrebno ako
koristite protočni bojler.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150 ±12 mm
Spojevi G 1/2: hladna desno – topla lijevo
Funkcije samo-čišćenja
Hrvatski
19

Montajı Bakınız sayfa 31
arıza sebep yardım
Az su geliyor - Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortu-
mu yıkayın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş ola-
bilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor - El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
- Akım limitleyiciyi el duşundan çıkar-
tın
- Filtre tıkanmış olabilir - Filtreyi temizleyin yada çıkartın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
Kontrol işareti (Bakınız sayfa 40)
Temizleme (birlikte verilen broşür)
Kullanımı (Bakınız sayfa 38)
Yedek Parçalar
(Bakınız sayfa 36)
Akış diyagramı
(Bakınız sayfa 34)
Ölçüleri (Bakınız sayfa 34)
Asetik asit içeren silikon kullanmayın!
Bakım (Bakınız sayfa 39)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 33. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağ-
lantılı olarak kullanılabilir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150 ±12 mm
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Geri emme önleyici
Türkçe
20
