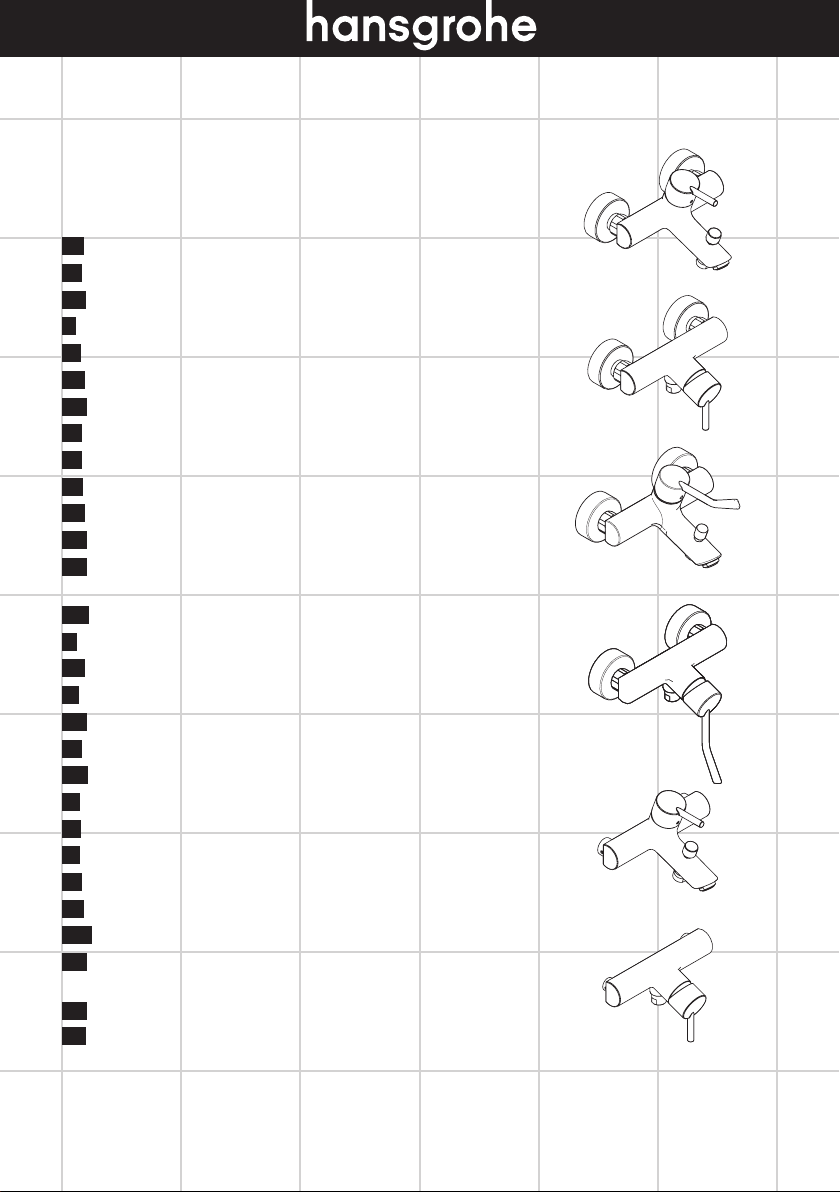

Hans Grohe Talis Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
Talis
32440000
Talis
32640000
Talis Care
32441000
Talis
32443000
Talis Care
32641000
Talis
32643000

Montage siehe Seite 31
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden keine
Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen
Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien
sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Hansgrohe Armaturen können in Verbindung mit hydrau-
lisch und thermisch gesteuerten Durchlauferhitzern einge-
setzt werden, wenn der Fließdruck mindestens 0,15 MPa
beträgt.
Störung Ursache Abhilfe
Wenig Wasser -Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause entfer-
nen
-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

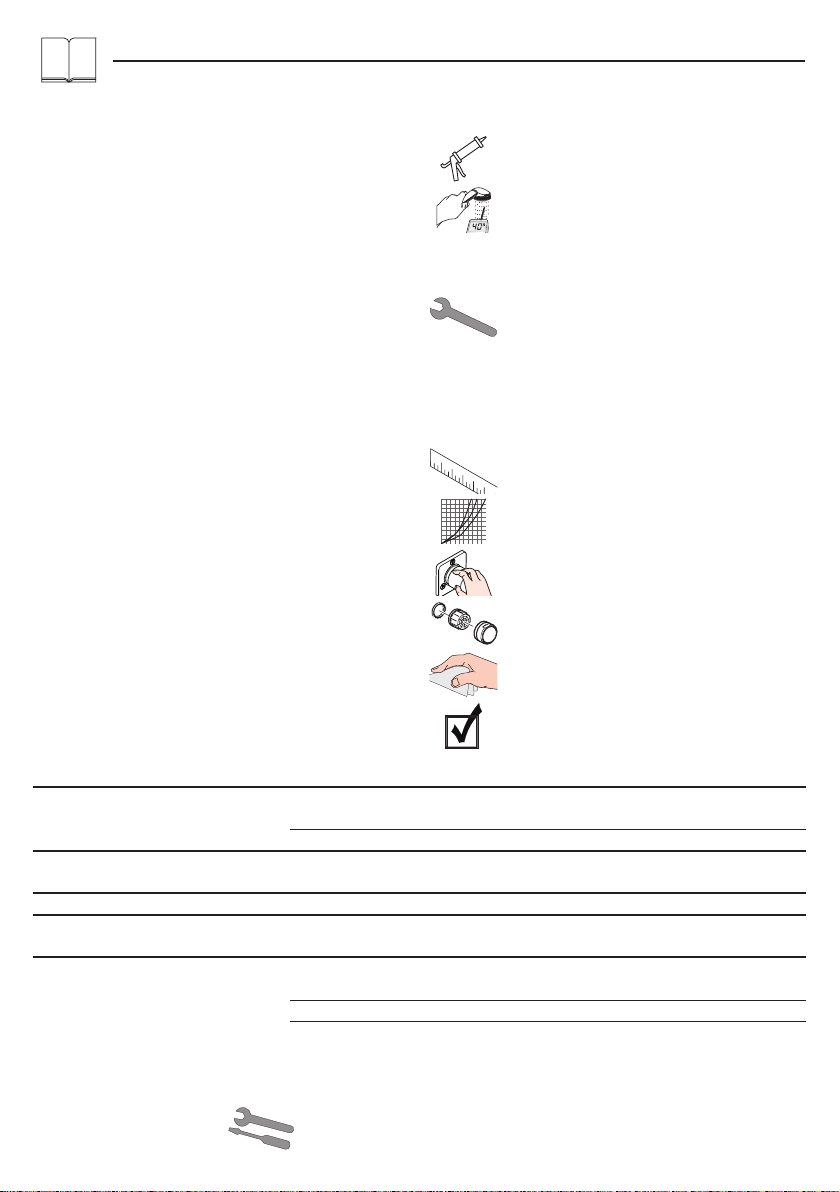

Symbolbeschreibung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Prüfzeichen (siehe Seite 40)
Wartung (siehe Seite 40)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Reinigung
siehe beiliegende Broschüre.
Maße (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 38)
Bedienung (siehe Seite 39)
Serviceteile(siehe Seite 34)
2

Montage voir pages 31
Français
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le système de douche ne doit servir qu'à se laver et à
assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le montage,
tout dommage de transport ou de surface ne pourra pas
être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés
et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau potable!
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique ou
thermique à condition que la pression soit au minimum de
0,15 MPa.
Dysfonctionnement Origine Solution
Pas assez d´eau -Clapet anti-retour bloque -Changez le clapet antiretour
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop basse,
pas d´eau froide
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de température
La chauffe-eau instantané ne s'allume
pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de la
douchette
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour

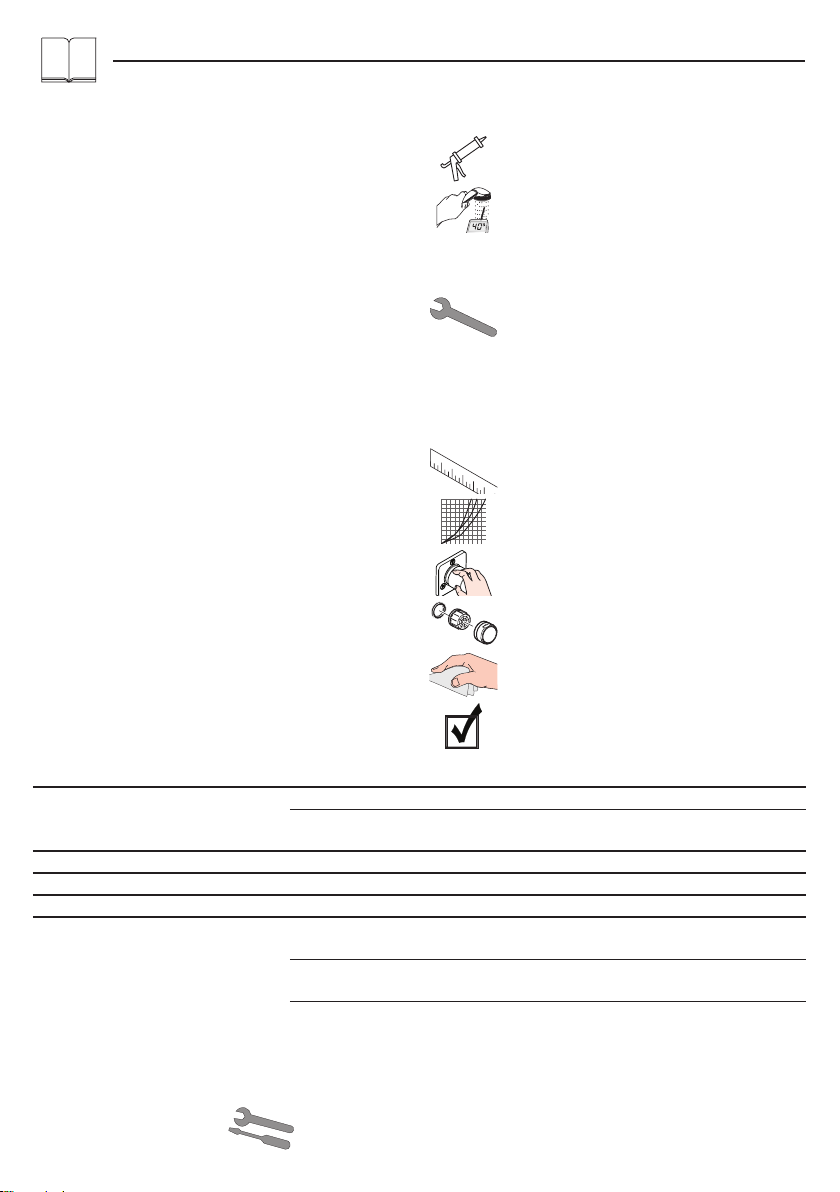

Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 33)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Classification acoustique et
débit (voir pages 40)
Entretien (voir pages 40)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonction
(au moins une fois par an).
Nettoyage
voir la brochure ci-jointe.
Dimensions (voir pages 36)
Diagramme du débit
(voir pages 38)
Instructions de service (voir
pages 39)
Pièces détachées(voir pages 34)
3

Assembly see page 31
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport dam-
ages. After it has been installed, no transport or surface
damage will be honoured.
• The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
• The plumbing codes applicable in the respective coun-
tries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
The product is exclusively designed for drinking water!
Hansgrohe mixers can be used together with hydraulically
and thermically controlled continuous flow heaters if the
flow pressure is at least 0,15 MPa.
Fault Cause Remedy
Insufficient water -check valve hasn't moved back -Exchange check valves
-Shower filter seal dirty -Clean filter seal between shower and
hose
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t re-
moved
-Remove flow limiter
-Shower filter seal dirty -Clean filter seal between shower and
hose
-check valve hasn't moved back -Exchange check valves

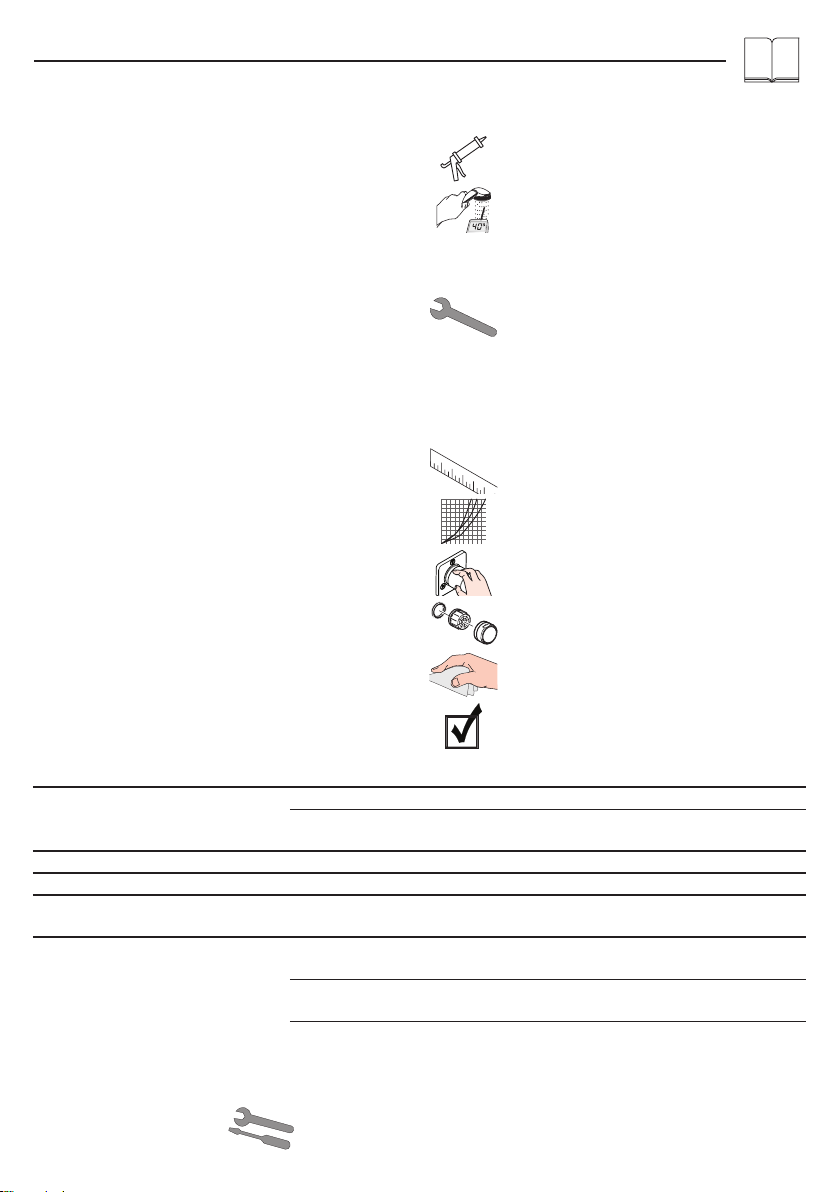

Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 33)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continuous
flow water heater is not recommended.
Test certificate (see page 40)
Maintenance (see page 40)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Cleaning
see enclosed brochure.
Dimensions (see page 36)
Flow diagram
(see page 38)
Operation (see page 39)
Spare parts(see page 34)
4

Montaggio vedi pagg. 31
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il sistema doccia deve essere utilizzato esclusivamente
per l'giene del corpo.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci
siano stati danni durante il trasporto. Una volta eseguito
il montaggio, non verranno riconosciuti eventuali danni di
trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua potabile!
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione di flusso è almeno di
0,15 MPa.
Problema Possibile causa Rimedio
Scarsità d'acqua -Valvola antiriflusso non funziona cor-
rettamentet
-Sostituire la valvola antiriflusso
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra doc-
cia e flessibile
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda -Limitazione dell'acqua calda regolata
male
-Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata dalla
doccetta
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra doc-
cia e flessibile
-Valvola antiriflusso non funziona cor-
rettamentet
-Sostituire la valvola antiriflusso

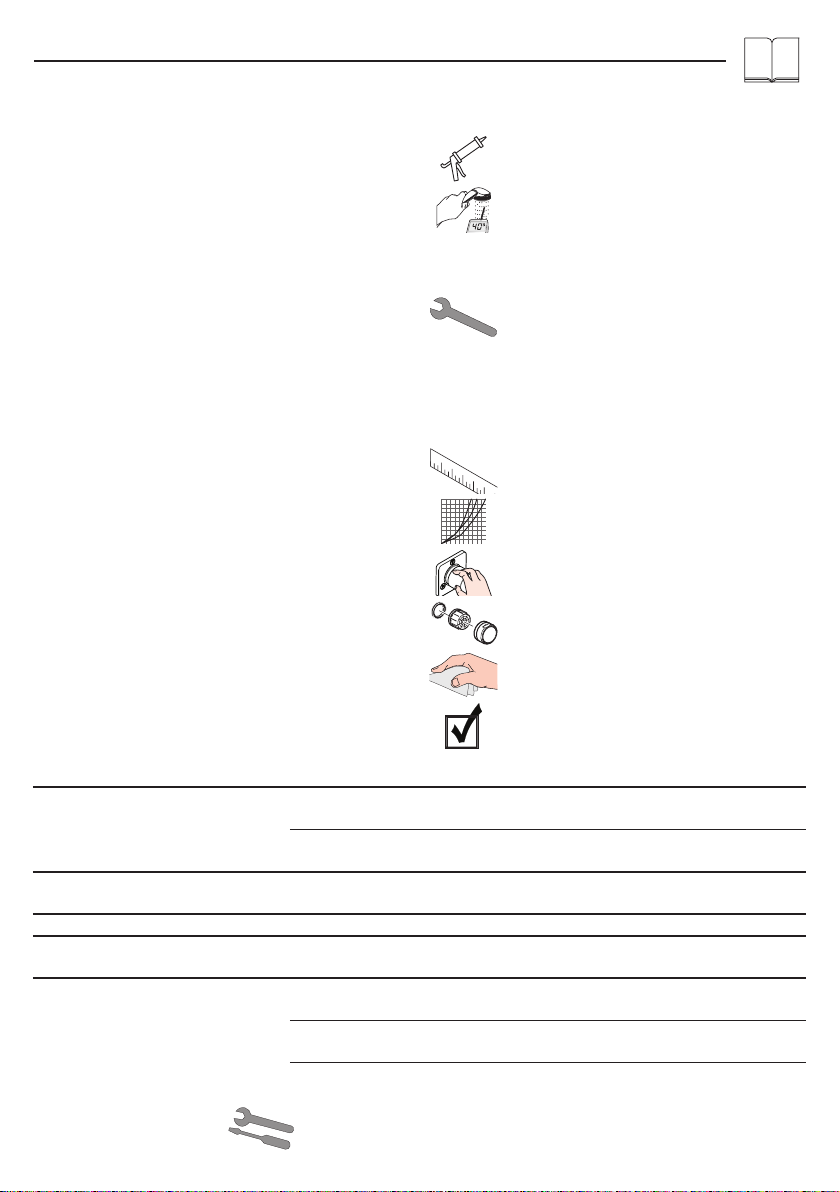

Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 33)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione di
acqua calda in combinazione con le caldaie
istantanee non è consigliabile.
Segno di verifica (vedi pagg. 40)
Manutenzione (vedi pagg. 40)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
Pulitura
vedi il prospetto accluso.
Ingombri (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 38)
Procedura (vedi pagg. 39)
Parti di ricambio(vedi pagg. 34)
5

Montaje ver página 31
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de baño,
higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación so
se reconoce ningún daño de transporte o de superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para agua
potable.
Los mezcladores Hansgrohe pueden ser utilizados junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión en
servicio ascienda a un mínimo de 0,15 MPa.
Problema Causa Solución
Sale poca agua -válvula anti-retorno cerrada -cambiar válvula anti-retorno
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo y
teleducha
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente dema-
siado baja
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se enciende -no se ha quitado limitador de caudal
de la teleducha
-quitar limitador de caudal
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo y
teleducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno

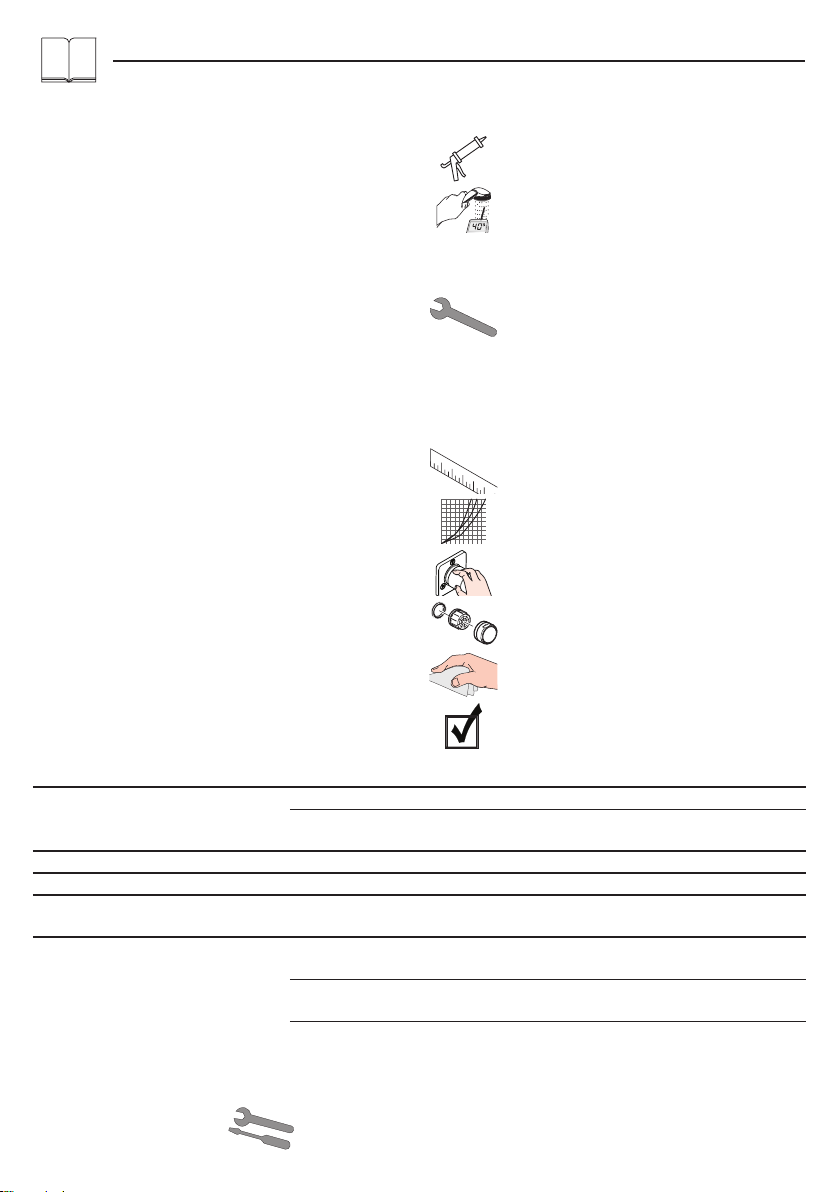

Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 33)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Marca de verificación (ver pági-
na 40)
Mantenimiento (ver página 40)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año, por
lo menos).
Limpiar
ver el folleto adjunto.
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 38)
Manejo (ver página 39)
Repuestos(ver página 34)
6

Montage zie blz. 31
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Storing Oorzaak Oplossing
Weinig water -Terugslagklep zit vast -Terugslagklep uitwisselen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd inge-
steld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen

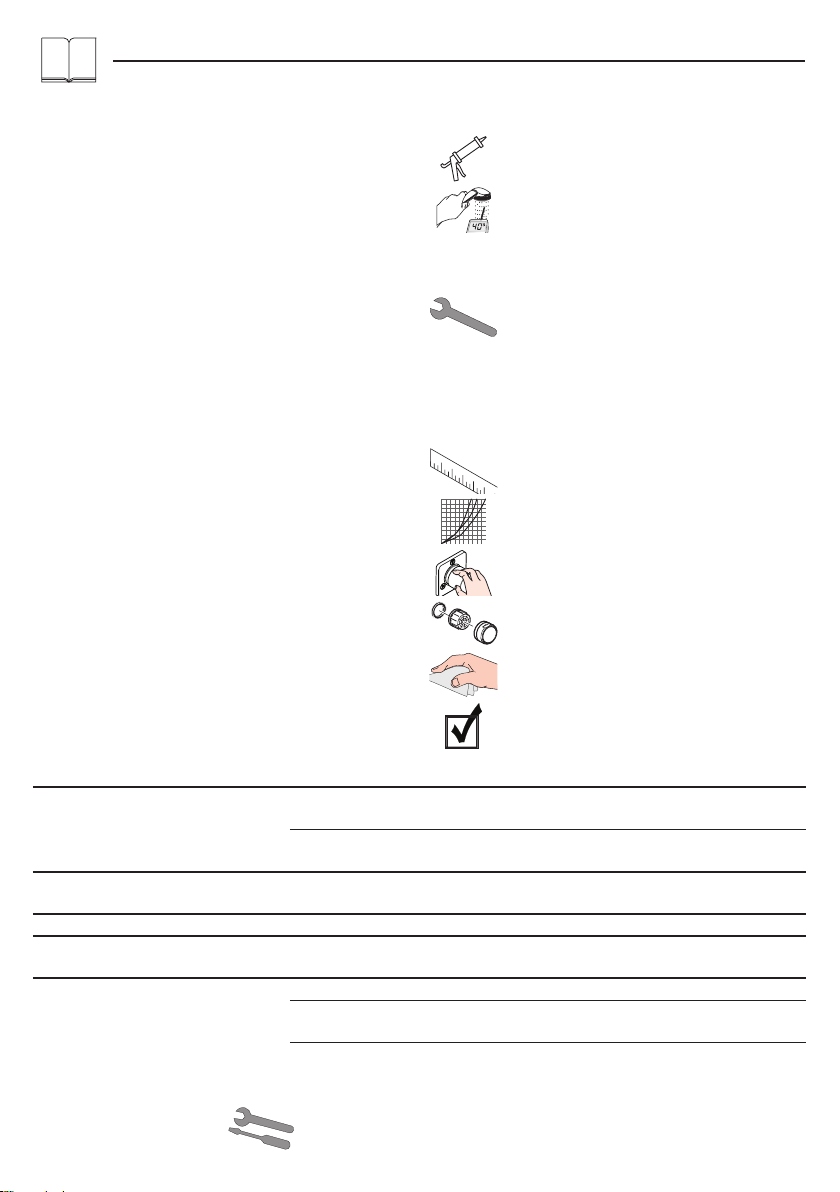

Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 33)
Instellen van de warmwaterbegrenzing. In
combinatie met een doorstromer is een warm-
waterblokkering niet aanbevelenswaardig.
Keurmerk (zie blz. 40)
Onderhoud (zie blz. 40)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende ei-
sen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar).
Reinigen
zie bijgevoegde brochure.
Maten (zie blz. 36)
Doorstroomdiagram
(zie blz. 38)
Bediening (zie blz. 39)
Service onderdelen(zie blz. 34)
7

Montering se s. 31
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transport-
skader. Efter monteringen godkendes transportskader
eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Hansgrohe armaturer kan anvendes i forbindelse med hy-
draulisk- og termiskstyrede gennemstrømningsvandvarmere
ved et vandtryk på 0,15 MPa.
Fejl Årsag Hjælp
For lidt vand -Kontraventilen hænger -Udskift kontraventil
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og slange
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er forkert
indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbruseren
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og slange
-Kontraventilen hænger -Udskift kontraventil

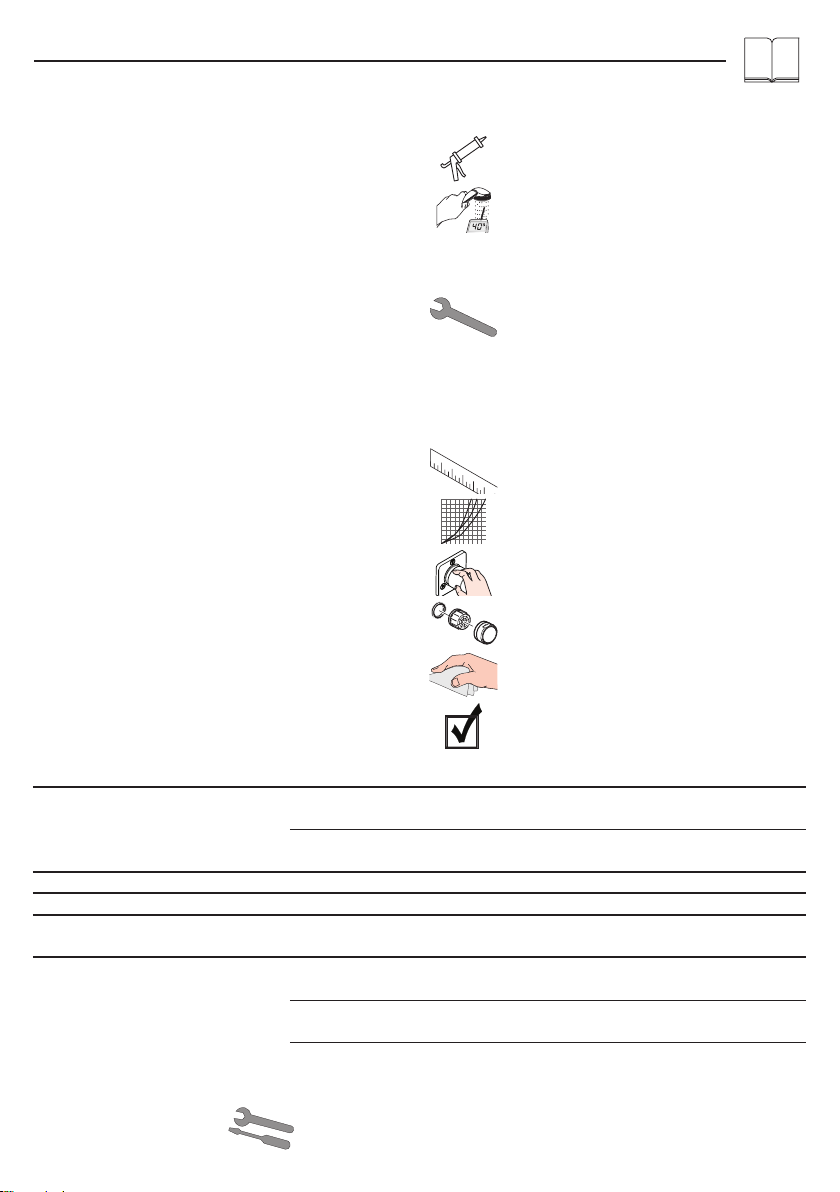

Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 33)
Indstilling af varmvandsbegrænsningen. I for-
bindelse med gennemstrømningsvandvarmere
anbefaler vi ikke en varmvandsspærre.
Godkendelse (se s. 40)
Service (se s. 40)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang
om året).
Rengøring
se venligst den vedlagte brochure.
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 38)
Brugsanvisning (se s. 39)
Reservedele(se s. 34)
8

Montagem ver página 31
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins de
higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativa-
mente a danos de transporte. Após a montagem não são
aceites quaisquer danos de transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxagua-
das e verificadas de acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países
devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
As misturadoras Hansgrohe podem ser utilizadas com es-
quentadores (de controlo térmico ou hidráulico) desde que
a pressão de utilização seja, no minimo, de 0,15 MPa.
Falha Causa Solução
Água insuficiente -Válvula anti-retorno está presa -Trocar a válvula anti-retorno
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa
-O limitador de temperatura está incor-
rectamente colocado
-Regular o limitador de temperatura
O esquentador instantâneo não
funciona
-O limitador de caudal não foi reti-
rado
-Retirar o limitador de caudal
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 33)
Ajuste do limitador de água quente. Em combi-
nação com um esquentador, não é recomen-
dável o uso de um bloqueio de água quente.
Marca de controlo (ver página
40)
Manutenção (ver página 40)
As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a DIN EN 1717
segundo os regulamentos nacionais ou regio-
nais (pelo menos uma vez por ano).
Limpeza
consultar a seguinte brochura.
Medidas (ver página 36)
Fluxograma
(ver página 38)
Funcionamento (ver página 39)
Peças de substituição(ver página
34)
9

Montaż patrz strona 31
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowią-
zujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Armatura Hansgrohe może być stosowana z przepływo-
wymi podgrzewaczami wody sterowanymi hydraulicznie i
termicznie w przypadku, gdy ciśnienie przepływu wynosi
co najmniej 0,15 MPa.
Usterka Przyczyna Pomoc
Mała ilość wody -Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
-Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicznik
ciepłej wody
-Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody nie
załącza się
-Dławik przepływu nie został usunięty
z prysznica ręcznego
-Usunąć dławik z prysznica ręcznego
-Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 33)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody w
połączeniu z przepływowym podgrzewaczem
wody nie jest zalecane.
Znak jakości (patrz strona 40)
Konserwacja (patrz strona 40)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolowa-
ne (DIN 1988, raz w roku).
Czyszczenie
patrz dołączona broszura.
Wymiary (patrz strona 36)
Schemat przepływu
(patrz strona 38)
Obsługa (patrz strona 39)
Części serwisowe(patrz strona 34)
10

Montáž viz strana 31
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při
transportu poškozen. Po zabudování nebudou uznány
žádné škody způsobené transportem nebo poškození
povrchu.
• Vedení a armatura musí být namontovány, propláchnuty
a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou
vodou.
Armatury Hansgrohe je možno používat v kombinaci s hyd-
raulicky a tepelně řízenými průtokovými ohřívači v případě,
že tlak činí minimálně 0,15 MPa.
Porucha Příčina Odstranění
Málo vody -Zpětný ventil je zablokován -Vyměnit zpětný ventil
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Nízká teplota teplé vody -Špatně nastavená zarážka pro teplou
vodu
-Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná -Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé
vody nedoporučuje.
Zkušební značka (viz strana 40)
Údržba (viz strana 40)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regionálními
předpisy testovat jejich funkčnost (alespoň
jednou ročně).
Čištění
viz přiložená brožura.
Rozmìry (viz strana 36)
Diagram průtoku
(viz strana 38)
Ovládání (viz strana 39)
Servisní díly(viz strana 34)
11

Montáž viď strana 31
Slovensky
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Batérie Hansgrohe môžete používať v spojení s hydraulický-
mi a tepelne ovládanými prietokovými ohrievačmi, ak je tlak
minimálne 0,15 MPa.
Porucha Príčina Pomoc
Málo vody -Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou a
hadicou
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína -Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou a
hadicou
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Popis symbolov
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie (viď strana 33)
Nastavenie obmedzenia teplej vody. V spojení
s prietokovými ohrievačmi sa neodporúča
použitie obmedzovača teplej vody.
Osvedčenie o skúške (viď strana
40)
Údržba (viď strana 40)
Pri spätných ventiloch sa musí podľa DIN EN
1717 v súlade s národnými alebo regionálny-
mi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Čistenie
nájdete v priloženej brožúre.
Rozmery (viď strana 36)
Diagram prietoku
(viď strana 38)
Obsluha (viď strana 39)
Servisné diely(viď strana 34)
12

安装 参见第页 31
中文
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
自动防止回流
该产品专为饮用水设计！
如果水压达到0,15MPa以上，汉斯格雅双手柄龙
头可以和液压式或热控式连续流热水器一起使用。
问题 原因 补救
龙头出水量小 -单向阀无法回缩 -更换单向阀
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有转动 -转动流量限制器
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密封件
-单向阀无法回缩 -更换单向阀
符号说明
请勿使用含有乙酸的硅！
调节 (参见第页33)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
检验标记 (参见第页40)
保养 (参见第页40)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
清洗
附有小手册
大小 (参见第页36)
流量示意图
(参见第页38)
操作 (参见第页39)
备用零件(参见第页34)
13

Монтаж см. стр. 31
Русский
Указания по технике безопасности
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет
повреждений при перевозке. После монтажа претензии
о возмещении ущерба за повреждения при перевозке
или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты
и проверены в соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
Арматуры Hansgrohe могут использоваться в комбинации с
проточными нагревателями с гидравлическим и термиче-
ским управлением, если давление истечения составляет не
менее 0,15 МПа.
Неисправность Причина Устранение неисправности
недостаточный давление (если устан
напор воды)
-Клапан обратного тока заедает -Замените клапаны обратного
течения
-Фильтр душа загрязнен -Очистить фильтр
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды слишком
низкая
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горя-
чей воды
Проточный нагреватель не включа-
ется
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 33)
Регулировка ограничителя горячей воды. В
сочетании с проточными нагревателями не
рекомендуется использовать блокировку
воды.
Знак технического контроля
(см. стр. 40)
Техническое обслуживание
(см. стр. 40)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответствии
с национальными или региональными
нормативами
Очистка
см прилагаемая брошюра
Размеры (см. стр. 36)
Схема потока
(см. стр. 38)
Эксплуатация (см. стр. 39)
Κомплеκт(см. стр. 34)
14

Szerelés lásd a oldalon 31
Magyar
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülé-
se érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egész-
ségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e
szállítási sérülése. Beépítés után a szállítási- vagy felületi
sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványok-
nak megfelelően kell felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket
be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
A Hangsrohe csaptelepek hidraulikus és termikus vezérlésű
átfolyós melegítőkkel kapcsolatban is használhatóak, ha az
átfolyó nyomás legalább 0,15 MPa.
Hiba Ok Megoldás
Kevés víz -A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése ja-
vasolt.
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki
kell tisztítani
Nehezen nyitható a csap. -A kerámiabetét meghibásodott, elvíz-
kövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet -A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be kell
állítani.
Az átfolyós vízmelegítő nem kapcsol
be.
-Nincs kiszerelve a zuhanyrózsából a
vízmennyiség szabályozó.
-El kell távolítani a vízmennyiség sza-
bályozót.
-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki
kell tisztítani
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése ja-
vasolt.
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Beállítás (lásd a oldalon 33)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó használa-
ta nem ajánlott.
Vizsgajel (lásd a oldalon 40)
Karbantartás (lásd a oldalon 40)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Tisztítás
lásd a mellékelt brosúrát.
Méretet (lásd a oldalon 36)
Átfolyási diagramm
(lásd a oldalon 38)
Használat (lásd a oldalon 39)
Tartozékok(lásd a oldalon 34)
15

Asennus katso sivu 31
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pintavau-
rioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastet-
tava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
Hansgrohe kalusteita voi käyttää hydraulisesti tai termisesti
ohjattujen läpivirtauskuumentimien yhteydessä, jos virtaus-
paine on vähintään 0,15 MPa.
Häiriö Syy Toimenpide
Vähän vettä -Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun välis-
sä oleva sihtitiiviste
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Lämminveden lämpötila liian alhainen -Lämminveden rajoitin väärin säädetty -Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy päälle -Käsisuihkussa olevaa kuristinta ei ole
poistettu
-Poista kuristin käsisuihkusta
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun välis-
sä oleva sihtitiiviste
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 33)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Koestusmerkki (katso sivu 40)
Huolto (katso sivu 40)
Vastaventtiilien toiminta on tarkastettava sään-
nöllisesti paikallisten ja kansallisten määräysten
mukaisesti (DIN 1988, kerran vuodessa).
Puhdistus
katso oheinen esite
Mitat (katso sivu 36)
Virtausdiagrammi
(katso sivu 38)
Käyttö (katso sivu 39)
Varaosat(katso sivu 34)
16

Montering se sidan 31
Svenska
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador
innan den monteras. Efter monteringen accepteras inga
transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Störning Orsak Åtgärd
För lite vatten -Backventil är defekt -Byt backventil
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
Varmvattenberedare slår ej på -Vattenbegränsare i handduschen har
ej tagits bort
-Ta bort vattenbegränsaren
-Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
-Backventil är defekt -Byt backventil
Symbolbeskrivning
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 33)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas inte
en varmvattenspärr.
Testsigill (se sidan 40)
Skötsel (se sidan 40)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Rengöring
se den medföljande broschyren
Måtten (se sidan 36)
Flödesschema
(se sidan 38)
Hantering (se sidan 39)
Reservdelar(se sidan 34)
17

Montavimas žr. psl. 31
Lietuviškai
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir
tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
"Hansgrohe" maišytuvai gali būti naudojami su hidrauliš-
kai ir termiškai reguliuojamais momentiniais šildikliais, kai
vandens slėgis mažesnis kaip 0,15 MPa.
Gedimas Priežastis Priemonė
Per maža srovė -Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Per maža karšto vandens temperatūra -Neteisingai nustatytas karšto vandens
ribotuvas
-Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia -Neišimtas ribotuvas iš dušo galvutės -Išimti ribotuvą iš dušo galvutės
-Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 33)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Bandymo pažyma (žr. psl. 40)
Techninis aptarnavimas (žr. psl.
40)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per
metus pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Valymas
žr. pridedamoje brošiūroje.
Išmatavimai (žr. psl. 36)
Pralaidumo diagrama
(žr. psl. 38)
Eksploatacija (žr. psl. 39)
Atsarginės dalys(žr. psl. 34)
18

Sastavljanje pogledaj stranicu 31
Hrvatski
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje, tušira-
nje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen pri-
likom transporta. Nakon ugradnje se ne priznaju nikakve
reklamacije koje se odnose na površinska i transportna
oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani
prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hansgrohe armature mogu se koristiti u kombinaciji sa hi-
draulički i termički kontroliranim protočnim bojlerima ukoliko
tlak iznosi najmanje 0,15 MPa
Greška Uzrok Otklanjanje
Nedovoljno vode -Nepovratni ventil se nije vratio u po-
četni položaj
-Zamijenite nepovratni ventil
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Preniska temperatura tople vode -Limiter vruće vode nije dobro pode-
šen
-Podesite limiter vruće vode
Protočni bojler ne radi -Limiter protoka u ručnom tušu nije
odstranjen
-Odstranite limiter protoka
-Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
-Nepovratni ventil se nije vratio u po-
četni položaj
-Zamijenite nepovratni ventil
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 33)
Namještanje limitera tople vode. U kombinaciji
s protočnim bojlerima nije preporučljiva primje-
na sustava za blokiranje dotoka tople vode.
Oznaka testiranja (pogledaj
stranicu 40)
Održavanje (pogledaj stranicu 40)
Ispravnost nepovratnog ventila mora se redovi-
to provjeravati prema standardu DIN EN 1717
i u skladu sa važećim propisima (najmanje
jednom godišnje).
Čišćenje
se u priloženoj brošuri.
Mjere (pogledaj stranicu 36)
Dijagram protoka
(pogledaj stranicu 38)
Upotreba (pogledaj stranicu 39)
Rezervni djelovi(pogledaj stranicu
34)
19

Montajı bakınız sayfa 31
Türkçe
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelenmesi
gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden
kontrol edilmelidir. Montaj işleminden sonra nakliye veya
yüzey hasarları için sorumluluk üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa olursa
hidrolik ve termik kumandalı şofbenlerle bağlantılı olarak
kullanılabilir.
arıza sebep yardım
Az su geliyor -Çek valf çalışmıyor olabilir -Çek valfı değiştirin
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortumu
yıkayın
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Sıcak suyun derecesi çok düşük -Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor -El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
-Akım limitleyiciyi el duşundan çıkartın
-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortumu
yıkayın
-Çek valf çalışmıyor olabilir -Çek valfı değiştirin
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 33)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Kontrol işareti (bakınız sayfa 40)
Bakım (bakınız sayfa 40)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
Temizleme
birlikte verilen broşür
Ölçüleri (bakınız sayfa 36)
Akış diyagramı
(bakınız sayfa 38)
Kullanımı (bakınız sayfa 39)
Yedek Parçalar(bakınız sayfa 34)
20
