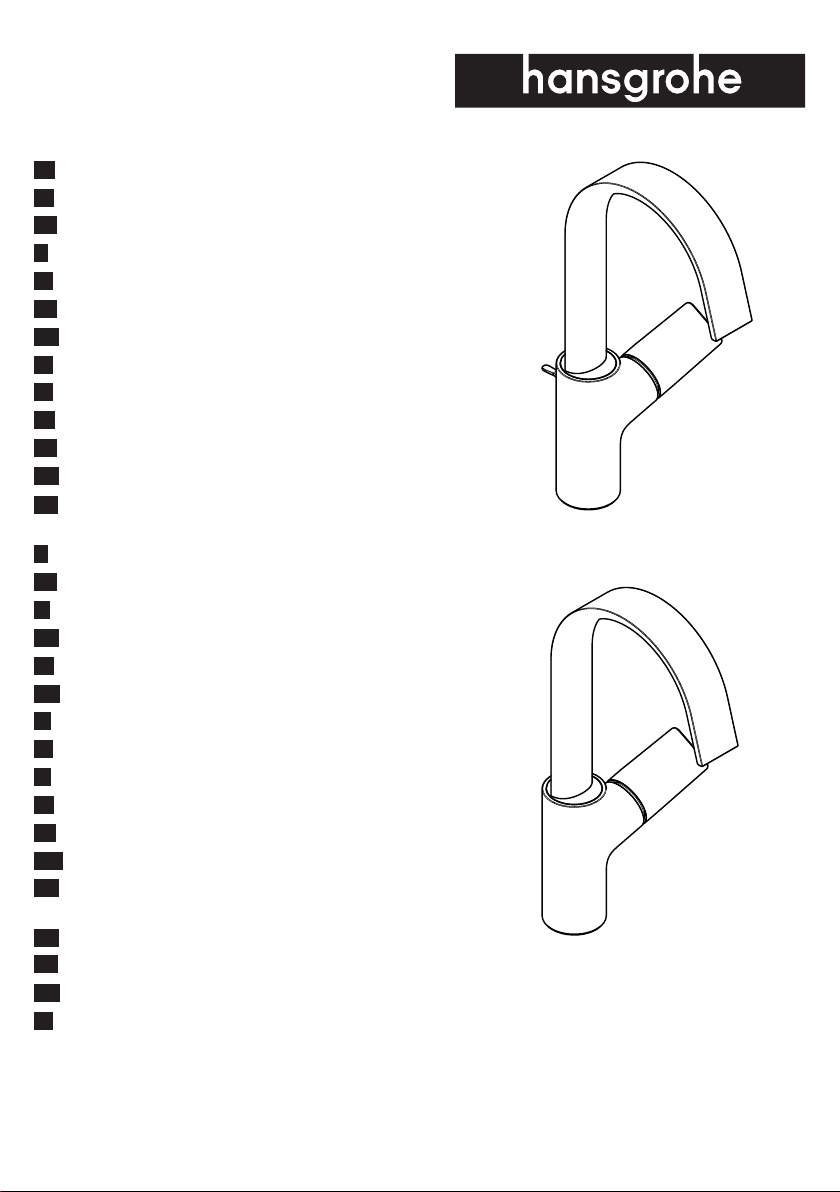

Vivenis 210
75030XXX
Vivenis 210
75032XXX

2
Deutsch
Montage (siehe Seite 33)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an
dem Ablaufventil ist nicht zulässig.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
flussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 36)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 37)
Durchflussdiagramm (siehe Seite 37)
Serviceteile (siehe Seite 39)
XXX = Farbcodierung
000 = Chrom
670 = Mattschwarz
700 = Mattweiß
Sonderzubehör
(nicht im Lieferumfang enthalten)
• Montageschlüssel #58085000
(siehe Seite 33)
• Installationskitt (siehe Seite 34)
Reinigung (siehe Seite 38)
Bedienung (siehe Seite 40)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Prüfzeichen (siehe Seite 40)
Störung Ursache Abhilfe
Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt am Befestigungs-
schaft
- O-Ring am Anschlussschlauch
defekt
- O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen

3
Français
Montage (voir pages 33)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite
sur la vanne d'écoulement.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 36)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 37)
Diagramme du débit (voir pages 37)
Pièces détachées (voir pages 39)
XXX = Couleurs
000 = Chromé
670 = Matt Black
700 = Matt White
Accessoires en option
(ne fait pas partie de la fourniture)
• clé de montage #58085000 (voir pages 33)
• Mastic d'installation (voir pages 34)
Nettoyage (voir pages 38)
Instructions de service
(voir pages 40)
Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
Classification acoustique et débit
(voir pages 40)
Dysfonctionnement Origine Solution
Pas assez d´eau - aérateur entartré ou encrassé - Nettoyer l' aérateur ou le changer
éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Fuite à la fixation sous le mitigeur - Joint torique sous les flexible de
raccordements défectueux
- Changer le joint torique
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture

4
English
Assembly (see page 33)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain
valve, for example a semi-pedestal.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 36)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 37)
Flow diagram (see page 37)
Spare parts (see page 39)
XXX = Colors
000 = Chrome Plated
670 = Matt Black
700 = Matt White
Special accessories (order as an extra)
• special tool #58085000 (see page 33)
• Installation putty (see page 34)
Cleaning (see page 38)
Operation (see page 40)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Test certificate (see page 40)
Fault Cause Remedy
Insufficient water - Aerator calcified, dirty - Clean aerator, replace as
necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping at the threaded
base
- O-ring at the connection hose
defective.
- Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter

5
Italiano
Montaggio (vedi pagg. 33)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti,
ad es. una semi-colonna, alla valvola di scarico.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 36)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 37)
Diagramma flusso (vedi pagg. 37)
Parti di ricambio (vedi pagg. 39)
XXX = Trattamento
000 = Cromato
670 = Matt Black
700 = Matt White
Accessori speciali
(non contenuto nel volume di fornitura)
• chiave per montaggio #58085000
(vedi pagg. 33)
• Mastice d'installazione (vedi pagg. 34)
Pulitura (vedi pagg. 38)
Procedura (vedi pagg. 40)
Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
Segno di verifica (vedi pagg. 40)
Problema Possibile causa Rimedio
Scarsità d'acqua - Rompigetto difettosa, pieno di
calcare
- Pulire oppure sostituire il rompiget-
to
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua al set di fissaggio - O-ring al raccordo flessibile
difettoso
- Sostituire l'o-ring
Temperatura dell'acqua calda - Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda

6
Español
Montaje (ver página 33)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 36)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 37)
Diagrama de circulación
(ver página 37)
Repuestos (ver página 39)
XXX = Acabados
000 = Cromado
670 = Matt Black
700 = Matt White
Opcional (no incluido en el suministro)
• Llave de montaje #58085000
(ver página 33)
• Masilla (ver página 34)
Limpiar (ver página 38)
Manejo (ver página 40)
Hansgrohe recomienda no utilizar el primer medio litro
como agua potable por las mañanas o tras un largo
periodo de inactividad.
Marca de verificación
(ver página 40)
Problema Causa Solución
Sale poca agua - Aireador con cal o sucio - impiar / cambiary aireador
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el set de
fijación
- Daños en la junta de la conexión
flexible
- cambiar juntas
Temperatura del agua caliente
demasiado baja
- tope de agua caliente mal - ajustar tope

7
Nederlands
Montage (zie blz. 33)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 36)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 37)
Doorstroomdiagram (zie blz. 37)
Service onderdelen (zie blz. 39)
XXX = Kleuren
000 = Verchroomd
670 = Matt Black
700 = Matt White
Toebehoren
(behoort niet tot het leveringspakket)
• montagesleutel #58085000 (zie blz. 33)
• Kit (zie blz. 34)
Reinigen (zie blz. 38)
Bediening (zie blz. 40)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater te
gebruiken.
Keurmerk (zie blz. 40)
Storing Oorzaak Oplossing
Weinig water - Perlator verstopt - Perlator reinigen / uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage op montageschacht - O-ring van aansluitslang defect - O-ring uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen

8
Dansk
Montering (se s. 33)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 36)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 37)
Gennemstrømningsdiagram
(se s. 37)
Reservedele (se s. 39)
XXX = Overflade
000 = Krom
670 = Matt Black
700 = Matt White
Specialtilbehør (ikke med i leveringsomfang)
• Monteringsnøgle #58085000 (se s. 33)
• Kitt (se s. 34)
Rengøring (se s. 38)
Brugsanvisning (se s. 40)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
Godkendelse (se s. 40)
Fejl Årsag Hjælp
For lidt vand - Tilkalket/snavset perlator - Rengør / udskift perlator
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Armaturet er utæt ved befæstelses-
delene
- Defekt o-ring på tilslutningsslange - Udskift o-ring
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen

9
Português
Montagem (ver página 33)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 36)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 37)
Fluxograma (ver página 37)
Peças de substituição
(ver página 39)
XXX = Acabamentos
000 = Cromado
670 = Matt Black
700 = Matt White
Acessórios especiais
(não incluído no volume de fornecimento)
• Chave especial #58085000
(ver página 33)
• Mástique (ver página 34)
Limpeza (ver página 38)
Funcionamento (ver página 40)
A Hansgrohe recomenda a não utilização do primeiro
meio litro de água, de manhã ou após longas
paragens, para fins de consumo.
Marca de controlo (ver página 40)
Falha Causa Solução
Água insuficiente - Emulsor sujo - Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água pela base roscada - O-ring dos tubo de ligação
defeituoso
- Trocar o-ring
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura

10
Polski
Montaż (patrz strona 33)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 36)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 37)
Schemat przepływu
(patrz strona 37)
Części serwisowe (patrz strona 39)
XXX = Kody kolorów
000 = Chrom
670 = Matt Black
700 = Matt White
Wyposażenie specjalne
(Nie jest częścią dostawy)
• Klucz montażowy #58085000
(patrz strona 33)
• Kit instalatorski (patrz strona 34)
Czyszczenie (patrz strona 38)
Obsługa (patrz strona 40)
Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.
Znak jakości (patrz strona 40)
Usterka Przyczyna Pomoc
Mała ilość wody - Napowietrzacz zakamieniony,
zabrudzony
- Oczyścić / wymienić napowie-
trzacz
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Wyciek wody przy mocowaniu od
dołu
- Uszkodzony o-ring przy wężu
przyłączeniowym
- Wymienić o-ring
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody

11
Česky
Montáž (viz strana 33)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. poloslou-
pů k vypouštěcímu ventilu není přípustné.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 36)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Rozmìry (viz strana 37)
Diagram průtoku (viz strana 37)
Servisní díly (viz strana 39)
XXX = Kód povrchové úpravy
000 = Chrom
670 = Matt Black
700 = Matt White
Zvláštní příslušenství
(není součástí dodávky)
• montážní klíč #58085000 (viz strana 33)
• Instalační kit (viz strana 34)
Čištění (viz strana 38)
Ovládání (viz strana 40)
Hansgrohe doporučuje ráno nebo po delších přestáv-
kách nepoužívat prvního půl litru jako pitnou vodu.
Zkušební značka (viz strana 40)
Porucha Příčina Odstranění
Málo vody - perláro zanesen vodním kamenem,
znečištěn
- vyčistit / vyměnit perlátor
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
výstup vody na upevňovacím
násadci
- O-kroužek na připojovací hadici je
defektní
- vyměnit O-kroužek
Nízká teplota teplé vody - Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu

12
Slovensky
Montáž (viď strana 33)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov,
napr. polovičného stĺpu na odtokový ventil, nie je
prípustné.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 36)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Rozmery (viď strana 37)
Diagram prietoku (viď strana 37)
Servisné diely (viď strana 39)
XXX = Farebné označenie
000 = Chróm
670 = Matt Black
700 = Matt White
Zvláštne príslušenstvo
(nie je súčasťou dodávky)
• montážny kľúč #58085000 (viď strana 33)
• Inštalačná súprava (viď strana 34)
Čistenie (viď strana 38)
Obsluha (viď strana 40)
Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú vodu.
Osvedčenie o skúške
(viď strana 40)
Porucha Príčina Pomoc
Málo vody - Perlátor zanesený vodným
kameňom
- Vyčistiť alebo vymeniť perlátor
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Uhajanje vode ob pritrdilnem
nastavku
- Chybný O krúžok na pripojovacej
hadici
- Vymeniť O krúžok
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu

13
中文
安装 (参见第页33)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 只能按规定使用溢流阀。禁止将半露柱及其他
部件固定到溢流阀上。
技术参数
本龙头配有 EcoSmart® (流量限制器)
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节 (参见第页36)
热水温度调节。如果使用即热式喷头，则不建议
安装热水阀门。
大小 (参见第页37)
流量示意图 (参见第页37)
备用零件 (参见第页39)
XXX=颜色代码
000=镀铬
670=MattBlack
700=MattWhite
选装附件 (不在供货范围内)
• 专用工具#58085000(参见第页33)
• 水管胶泥(参见第页34)
清洗 (参见第页38)
操作 (参见第页40)
汉斯格雅建议，清晨或在水流长时间停滞后，前
半升水不作饮用水使用。
检验标记 (参见第页40)
问题 原因 补救
龙头出水量小 - 起泡器结垢，脏污 - 检查起泡器，视需要更换
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
水从螺纹底座中流出 - 连接软管的O形环损坏 - 更换O形环
热水温度过低 - 温度限制器设置错误 - 设置温度限制器

14
Русский
Монтаж (см. стр. 33)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать
только в предусмотренных целях. На спускном
клапане запрещается закреплять другие предме-
ты, например, полуколонну.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 36)
Регулировка ограничителя горячей воды. В сочета-
нии с проточными нагревателями не рекомендуется
использовать блокировку воды.
Размеры (см. стр. 37)
Схема потока (см. стр. 37)
Κомплеκт (см. стр. 39)
XXX = Цветная кодировка
000 = Xром
670 = Matt Black
700 = Matt White
Специальные принадлежности
(не включено в объем поставки!)
• Монтажный ключ #58085000 (см. стр. 33)
• Монтаж подводки (см. стр. 34)
Очистка (см. стр. 38)
Эксплуатация (см. стр. 40)
Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не использо-
вать первые поллитра воды для питья.
Знак технического контроля
(см. стр. 40)
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Аэратор засорен накипью,
загрязнен
- Очистите / замените аэратор
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Выход воды у основания крепле-
ния
- Уплотнительное кольцо круглого
сечения на соединительном
шланге неисправно
- Замените уплотнительное кольцо
круглого сечения
Температура горячей воды
слишком низкая
- Ограничение горячей воды
отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды

15
Suomi
Asennus (katso sivu 33)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Poistoventtiiliä saa käyttää vain tarkoituksenmukaises-
ti. Poistoventtiiliin ei saa kiinnittää muita esineitä,
esim. seinäkupua.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 36)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Mitat (katso sivu 37)
Virtausdiagrammi (katso sivu 37)
Varaosat (katso sivu 39)
XXX = Värikoodaus
000 = Kromi
670 = Matt Black
700 = Matt White
Erityisvaruste (ei kuulu toimitukseen)
• Asennusavain #58085000 (katso sivu 33)
• Asennussarja (katso sivu 34)
Puhdistus (katso sivu 38)
Käyttö (katso sivu 40)
Hansgrohe suosittelee, että ensimmäistä puolta litraa ei
käytetä juomavetenä aamuisin eikä silloin, kun laitetta ei
ole käytetty pitkään aikaan.
Koestusmerkki (katso sivu 40)
Häiriö Syy Toimenpide
Vähän vettä - Poresuutin kalkkeutunut, likaantunut - Puhdista / vaihda poresuutin
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Vettä valuu kiinnityskauluksesta - Liitosletkun O-rengas on rikki - Vaihda O-rengas
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin
säädetty
- Säädä lämminveden rajoitin

16
Svenska
Montering (se sidan 33)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 36)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvat-
tenspärr.
Måtten (se sidan 37)
Flödesschema (se sidan 37)
Reservdelar (se sidan 39)
XXX = Färgkodning
000 = Krom
670 = Matt Black
700 = Matt White
Specialtillbehör (medföljer ej leveransen)
• Monteringsnyckel #58085000 (se sidan 33)
• Installationskitt (se sidan 34)
Rengöring (se sidan 38)
Hantering (se sidan 40)
Hansgrohe rekommenderar att den första halvlitern inte
används som dricksvatten på morgonen eller efter
längre perioder utan användning.
Testsigill (se sidan 40)
Störning Orsak Åtgärd
För lite vatten - Areator är täckt av kalk, smutsig - Rengör / byt areator
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Vatten kommer ut vid monteringssta-
get
- O-ring på anslutningsslang defekt - Byt ut O-ring
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt
inställd
- Ställ in varmvattenreglering

17
Lietuviškai
Montavimas (žr. psl. 33)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• Išleidimo vožtuvas gali būti naudojamas tik pagal
savo paskirtį. Prie išleidimo vožtuvo draudžiama
tvirtinti kitas dalis, pavyzdžiui, puskolones.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (van-
dens srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 36)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.
Išmatavimai (žr. psl. 37)
Pralaidumo diagrama (žr. psl. 37)
Atsarginės dalys (žr. psl. 39)
XXX = Spalvos
000 = Chrom
670 = Matt Black
700 = Matt White
Specialūs priedai (nėra pridedama)
• Montavimo raktas #58085000 (žr. psl. 33)
• Montavimo rinkinys (žr. psl. 34)
Valymas (žr. psl. 38)
Eksploatacija (žr. psl. 40)
Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti kaip
geriamojo.
Bandymo pažyma (žr. psl. 40)
Gedimas Priežastis Priemonė
Per maža srovė - Perlatorius apkalkėjęs, užsikimšęs - Perlatorių išvalyti / pakeisti
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Prateka vanduo per tvirtinimo kotą - Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatū-
ra
- Neteisingai nustatytas karšto
vandens ribotuvas
- Nustatyti karšto vandens ribotuvą

18
Hrvatski
Sastavljanje (pogledaj stranicu 33)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 36)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.
Mjere (pogledaj stranicu 37)
Dijagram protoka
(pogledaj stranicu 37)
Rezervni djelovi
(pogledaj stranicu 39)
XXX = Boje
000 = Krom
670 = Matt Black
700 = Matt White
Posebni pribor (Nije sadržano u isporuci!)
• ključ za montažu #58085000
(pogledaj stranicu 33)
• Instalaterski kit (pogledaj stranicu 34)
Čišćenje (pogledaj stranicu 38)
Upotreba (pogledaj stranicu 40)
Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1/2 litre vode ne upotrebljavate za
piće.
Oznaka testiranja
(pogledaj stranicu 40)
Greška Uzrok Otklanjanje
Nedovoljno vode - Aerator je začepljen naslagama
kamenca ili prljav
- Očistite ili zamijenite aerator.
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda izlazi na dijelu gdje je slavina
učvršćena
- O-prsteni priključnih crijeva su
neispravni
- Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro
podešen
- Podesite limiter vruće vode

19
Türkçe
Montajı (bakınız sayfa 33)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Drenaj valfi sadece amacına uygun şekilde
kullanılabilir. Yarı sütun gibi diğer nesnelerin drenaj
valfi üzerine sabitlenmesine izin verilmez.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile
birlikte seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 36)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.
Ölçüleri (bakınız sayfa 37)
Akış diyagramı (bakınız sayfa 37)
Yedek Parçalar (bakınız sayfa 39)
XXX = Renkler
000 = Krom
670 = Matt Black
700 = Matt White
Özel aksesuarlar
(Teslimat kapsamına dahil değildir)
• Montaj anahtarı #58085000
(bakınız sayfa 33)
• Montaj silikonu (bakınız sayfa 34)
Temizleme (bakınız sayfa 38)
Kullanımı (bakınız sayfa 40)
Hansgrohe sabahları uzun durgunluk süresi sonrasında
ilk yarım litre suyun içme suyu olarak kullanılmamasını
önerir.
Kontrol işareti (bakınız sayfa 40)
arıza sebep yardım
Az su geliyor - Perlatör kireçlenmiş, kirlenmiş - Perlatör kireçlenmiş, kirlenmiş
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş
olabilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumundaki O-ring
arızalı
- O-ringi değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

20
Română
Montare (vezi pag. 33)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Supapa de scurgere poate fi utilizată doar conform
destinaţiei. Fixarea altor obiecte, de ex. a unui
semi-stâlp la supapa de scurgere este interzisă.
Date tehnice
Bateria este dotată în serie cu EcoSmart®
(limitator de debit)
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 36)
Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu
un boiler instant.
Dimensiuni (vezi pag. 37)
Diagrama de debit (vezi pag. 37)
Piese de schimb (vezi pag. 39)
XXX = Coduri de culori
000 = Crom
670 = Matt Black
700 = Matt White
Accesorii opţionale
(nu este inclus în setul livrat)
• Cheie pentru montare #58085000
(vezi pag. 33)
• Chit de instalare (vezi pag. 34)
Curăţare (vezi pag. 38)
Utilizare (vezi pag. 40)
Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.
Certificat de testare (vezi pag. 40)
Deranjament Cauza Măsuri de remediere
Prea puţină apă - Depuneri de calcar şi impurităţi pe
pulverizatorul de aer.
- Curăţaţi / schimbaţi
pulverizatorulul de aer.
Bateria se mişcă dificil - Cartuş defect din cauza
depunerilor de calcar
- Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Scurgere de apă la şaftul de fixare. - Inelul O de la furtunul de racord
defect
- Schimbaţi inelul O.
Temperatura apei calde este prea
mică
- Limitarea temperaturii apei calde
setată incorect.
- Setaţi limitarea temperaturii apei
calde.
