Hans Grohe PuraVida 15072 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 31
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 31 PuraVida
15070XXX / 15075XXX
PuraVida
15072XXX
PuraVida
15081XXX

2
Deutsch
Montage (siehe Seite 32)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
•Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
•Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Im Fall, dass Wasser an der Armatur Richtung Schaft
fließt, muss der Strahlformer durch einen Standard
Luftsprudler 95928000 ersetzt werden.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an
dem Ablaufventil ist nicht zulässig.
• Das Ablaufventil darf nur in Waschbecken mit
Überlauf eingesetzt werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
flussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

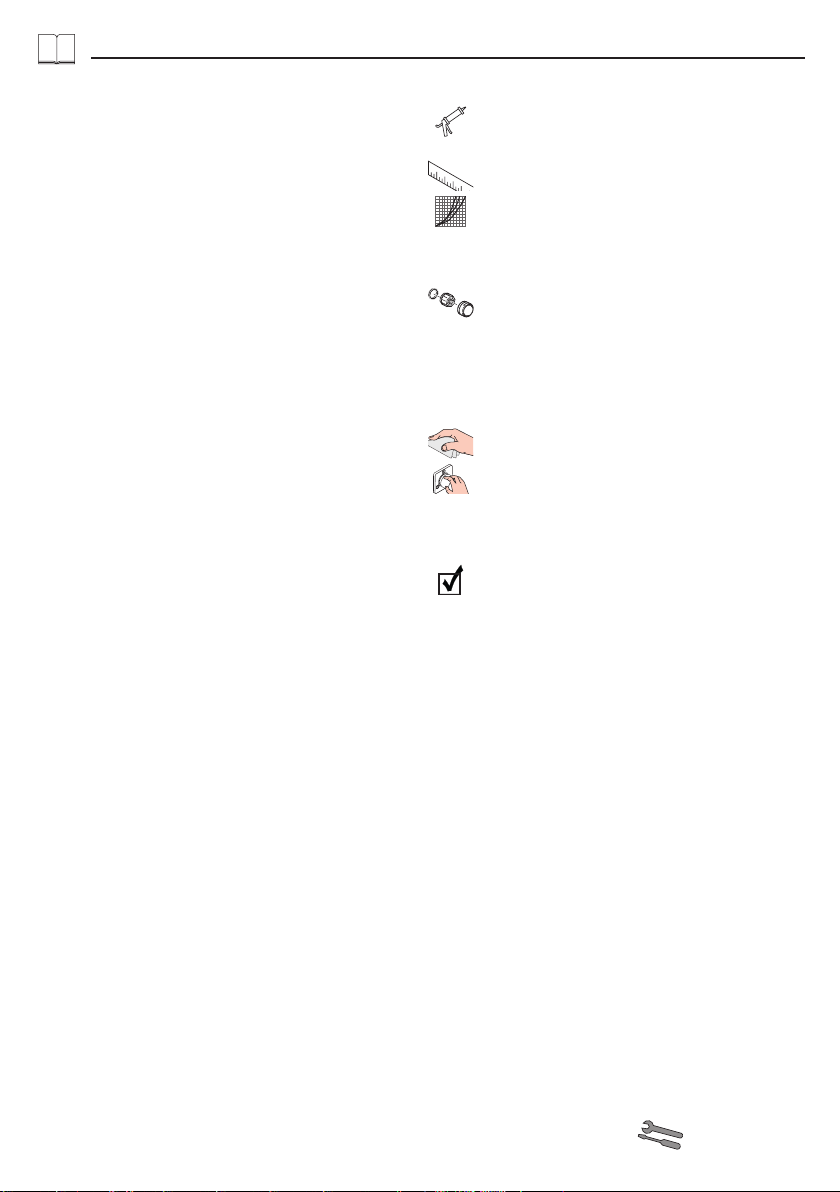

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 34)
Durchflussdiagramm
(siehe Seite 35)
mit EcoSmart®
ohne EcoSmart®
Serviceteile (siehe Seite )
XXX = Farbcodierung
000 = Chrom
400 = Weiß/Chrom
600 = Schwarz/Chrom
990 = Polished Gold-Optic
Reinigung (siehe Seite 36)
Bedienung (siehe Seite 33)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Prüfzeichen (siehe Seite 40)

3
Français
Montage (voir pages 32)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Au cas où de l'eau s'écoulerait en direction de la
fixation sur le robinet, remplacer l'ouverture de jet
par un aérateur standard 95928000.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite
sur la vanne d'écoulement.
• La vanne d'écoulement dans le lavabo ne doit être
utilisée qu'avec un trop-plein
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 34)
Diagramme du débit
(voir pages 35)
 avec EcoSmart®
 sans EcoSmart®
Pièces détachées (voir pages )
XXX = Couleurs
000 = Chromé
400 = Blanc/Chromé
600 = Noir/Chromé
990 = Polished Gold-Optic
Nettoyage (voir pages 36)
Instructions de service
(voir pages 33)
Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
Classification acoustique et débit
(voir pages 40)

4
English
Assembly (see page 32)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the water is flowing along the fixture in the
direction of the shaft, the spray former must be
replaced with a standard air bubbler 95928000.
• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain
valve, for example a semi-pedestal.
• The drain valve may only be installed in basins with
an overflow opening.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 34)
Flow diagram (see page 35)
 with EcoSmart®
 without EcoSmart®
Spare parts (see page )
XXX = Colors
000 = Chrome Plated
400 = White/Chrome Plated
600 = Black/Chrome Plated
990 = Polished Gold-Optic
Cleaning (see page 36)
Operation (see page 33)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Test certificate (see page 40)

5
Italiano
Montaggio (vedi pagg. 32)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il diffusore del getto va sostituito da una valvola di
aerazione standard 95928000, nel caso che sul
valvolame in direzione del braccio scorre dell'ac-
qua.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti,
ad es. una semi-colonna, alla valvola di scarico.
• La valvola di scarico deve essere utilizzata solo in
lavandini con sfioratore.
• Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione, si può
eliminare il EcoSmart® (limitatore di flusso) che si
trova dietro la valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 34)
Diagramma flusso (vedi pagg. 35)
 con EcoSmart®
 senza EcoSmart®
Parti di ricambio (vedi pagg. )
XXX = Trattamento
000 = Cromato
400 = Bianco/Cromato
600 = Nero/Cromato
990 = Polished Gold-Optic
Pulitura (vedi pagg. 36)
Procedura (vedi pagg. 33)
Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
Segno di verifica (vedi pagg. 40)

6
Español
Montaje (ver página 32)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• En caso de que fluya agua en el grifo en dirección a
la cánula, el formador de chorro debe sustituirse con
un perlator estándar 95928000.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• La válvula de desagüe puede ser utilizada solo en
lavabos con rebose.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 34)
Diagrama de circulación
(ver página 35)
 con EcoSmart®
 sin EcoSmart®
Repuestos (ver página )
XXX = Acabados
000 = Cromado
400 = Blanco/Cromado
600 = Negro/Cromado
990 = Polished Gold-Optic
Limpiar (ver página 36)
Manejo (ver página 33)
Hansgrohe recomienda no utilizar el primer medio litro
como agua potable por las mañanas o tras un largo
periodo de inactividad.
Marca de verificación
(ver página 40)

7
Nederlands
Montage (zie blz. 32)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• Indien aan de armatuur water in de richting van de
schacht vloeit, moet de straalvormer vervangen
worden door een standaard perlator 95928000.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• De overloopklep mag alleen in wastafels met
overloop geplaatst worden.
• Wanneer problemen optreden bij doorloopgeisers
of wanneer een grotere waterdoorvoer gewenst is,
kan de EcoSmart® (doorstroombegrenzer) die achter
de perlator is gemonteerd, makkelijk verwijderd
worden.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 34)
Doorstroomdiagram (zie blz. 35)
 met EcoSmart®
 zonder EcoSmart®
Service onderdelen (zie blz. )
XXX = Kleuren
000 = Verchroomd
400 = Wit/Verchroomd
600 = Zwart/Verchroomd
990 = Polished Gold-Optic
Reinigen (zie blz. 36)
Bediening (zie blz. 33)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater te
gebruiken.
Keurmerk (zie blz. 40)

8
Dansk
Montering (se s. 32)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Hvis der flyder vand på armaturet i retning af skaftet,
skal stråleformeren udskiftes med en standard
perlator kpl. 95928000.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.
• Afløbsventilen må kun bruges i bassiner med
overløb.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 34)
Gennemstrømningsdiagram
(se s. 35)
 med EcoSmart®
 uden EcoSmart®
Reservedele (se s. )
XXX = Overflade
000 = Krom
400 = Hvid/Krom
600 = Sort/Krom
990 = Polished Gold-Optic
Rengøring (se s. 36)
Brugsanvisning (se s. 33)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
Godkendelse (se s. 40)

9
Português
Montagem (ver página 32)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• No caso de a água escorrer da torneira em
direcção ao cano, é necessário substituir o
moldador do jacto por uma misturadora padrão
95928000.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• A válvula de escoamento só pode ser utilizada em
lavatórios com vertedouro.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível
retirar o EcoSmart® (limitador de caudal), situado
por trás do emulsor.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 34)
Fluxograma (ver página 35)
 com EcoSmart®
 sem EcoSmart®
Peças de substituição (ver página )
XXX = Acabamentos
000 = Cromado
400 = Branco/Cromado
600 = Preto/Cromado
990 = Polished Gold-Optic
Limpeza (ver página 36)
Funcionamento (ver página 33)
A Hansgrohe recomenda a não utilização do primeiro
meio litro de água, de manhã ou após longas
paragens, para fins de consumo.
Marca de controlo (ver página 40)

10
Polski
Montaż (patrz strona 32)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• W przypadku, gdy woda w armaturze płynie w
kierunku trzpienia, kształtownik przepływu należy
zastąpić standardowym napowietrzaczem
95928000.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• Zawór odpływowy może być stosowany tylko w
umywalkach z przelewem.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za napowie-
trzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 34)
Schemat przepływu
(patrz strona 35)
 z EcoSmart®
 bez EcoSmart®
Części serwisowe (patrz strona )
XXX = Kody kolorów
000 = Chrom
400 = Biały/Chrom
600 = Czarny/Chrom
990 = Polished Gold-Optic
Czyszczenie (patrz strona 36)
Obsługa (patrz strona 33)
Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.
Znak jakości (patrz strona 40)
