Hanwha Techwin SBP-300NB User manual

SBP-300NB (IVORY)
SBP-300NBW (WHITE)
INSTALLATION BOX
제품 사용 설명서
A급 기기(업무용 방송통신기자재)
이 기기는 업무용(A급) 전자파적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로 합니다.
http://www.hanwha-security.com
본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다.
FOR KOREA UNIT STANDARD ONLY

Copyright
©
2019 Hanwha Techwin Co., Ltd. All rights reserved.
Trademark
여기에 기재된 상표는 모두 등록된 것으로 이 매뉴얼에 기재된 이 상품의 이름과 다른 상표는 각 회사로부터
등록된 상표입니다.
Restriction
이 문서는 저작권에 의해 보호됩니다. 어떠한 경우에도, 공식적인 동의 없이 이 문서의 전체 혹은 부분을 복제,
배포, 수정할 수 없습니다.
Disclaimer
한화테크윈㈜은 이 문서에 수록된 정보의 완결성과 정확성을 검증하기 위해 최대한 노력하였으나 이에 대해
보증하지는 않습니다. 문서의 사용 결과에 따른 책임은 전적으로 사용자에게 있습니다.
한화테크윈㈜은 사전 예고 없이 이 문서의 내용을 변경할 수 있습니다.
Warranty
정상적인 사용 조건에서 제품을 운용했음에도 제품이 제대로 동작하지 않을 경우, 한화테크윈㈜에서 무료로
수리해 드립니다. 보증 기간은 3년이며, 다음과 같은 상황은 보증에서 제외됩니다.
•시스템 운용과 관련 없는 프로그램을 실행하여 시스템이 잘못된 동작을 한 경우
•시간 경과에 따른 제품의 변화 또는 사용 중 자연적 마모에 의한 이상
제품의 외관, 사양등은 성능 개선을 위해 예고 없이 변경될 수 있습니다.
INSTALLATION BOX
제품 사용 설명서
개요
목차
개요
3
설치 및 연결
6
부록
12

한국어 _3
개요
목차
개요
3
4
구성품 확인하기
설치 및 연결
6
6
설치하기
부록
12
12
제품 규격
12
외관도

개요
4_ 개요

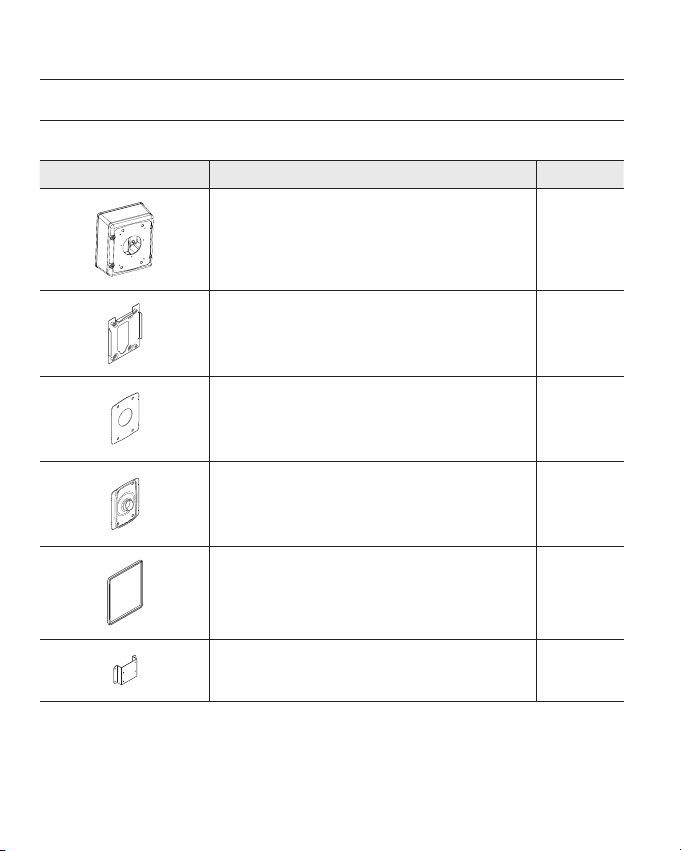

구성품 확인하기
다음의 구성품이 모두 포함되어 있는지 확인하세요
.
외관 품명 수량
INSTALLATION BOX 1
INSTALL BRACKET 1
GASKET (SBP-300WM1/WMW1
용
) 1
GASKET (SBP-300WM/WMW
용
) 1
RUBBER HOUSING 1
BRACKET ADAPTOR 1
외관 품명 수량
MOUNT CAP 5
MOUNT CAP fastener 1
M10 x L22 SCREW (INSTALL BRACKET
고정용
) 4
M8 x L20 SCREW (Housing
고정용
) 4
M3 x L6 SCREW
(BRACKET ADAPTOR
및
MEDIA CONVERT
고정용
)
4
M10 x L12 WRENCH BOLT (SBP-300WM/WMW
고정용
) 4
M10 x L20 WRENCH BOLT (SBP-300WM1/WMW1
고정용
) 4
M4 x L8 SCREW (MEDIA CONVERT
고정용
) 2

한국어 _5
개요
구성품 확인하기
다음의 구성품이 모두 포함되어 있는지 확인하세요
.
외관 품명 수량
INSTALLATION BOX 1
INSTALL BRACKET 1
GASKET (SBP-300WM1/WMW1
용
) 1
GASKET (SBP-300WM/WMW
용
) 1
RUBBER HOUSING 1
BRACKET ADAPTOR 1
외관 품명 수량
MOUNT CAP 5
MOUNT CAP fastener 1
M10 x L22 SCREW (INSTALL BRACKET
고정용
) 4
M8 x L20 SCREW (Housing
고정용
) 4
M3 x L6 SCREW
(BRACKET ADAPTOR
및
MEDIA CONVERT
고정용
)
4
M10 x L12 WRENCH BOLT (SBP-300WM/WMW
고정용
) 4
M10 x L20 WRENCH BOLT (SBP-300WM1/WMW1
고정용
) 4
M4 x L8 SCREW (MEDIA CONVERT
고정용
) 2

6_ 설치 및연결
설치 및 연결
설치하기
1. DOOR
의
LOCKING LEVER
를 밀어서
, HOUSING
과
DOOR
를 분리합니다
.
2.
스크류
4
개를 분리하여
, BRACKET ADAPTOR
를 분리합니다
.
그리고
,
사용하지 않는 배관홀은 첨부된 마운트캡으로 잠금처리합니다
.
마운트캡 고정시에 마운트캡 패스너를 사용하여 주시기 바랍니다
.
BRACKET
ADAPTOR
마운트 캡
패스너 마운트
캡
3. GASKET
의 배면에 양면테이프를 제거한 후
, DOOR
에 부착합니다
.
DOOR
에
Wall mount
를
M10 SCREW 4
개를 이용하여 체결합니다
.
< Wall Mount
가
GASKET
에 고르게 압착될 수 있도록
, SCREW 4
개소를 반복적으로 조여 주세요
.>
DOOR
HOUSING
LOCKING
LEVER
LOCKING
LEVER

한국어 _7
설치 및 연결
설치하기
1. DOOR
의
LOCKING LEVER
를 밀어서
, HOUSING
과
DOOR
를 분리합니다
.
2.
스크류
4
개를 분리하여
, BRACKET ADAPTOR
를 분리합니다
.
그리고
,
사용하지 않는 배관홀은 첨부된 마운트캡으로 잠금처리합니다
.
마운트캡 고정시에 마운트캡 패스너를 사용하여 주시기 바랍니다
.

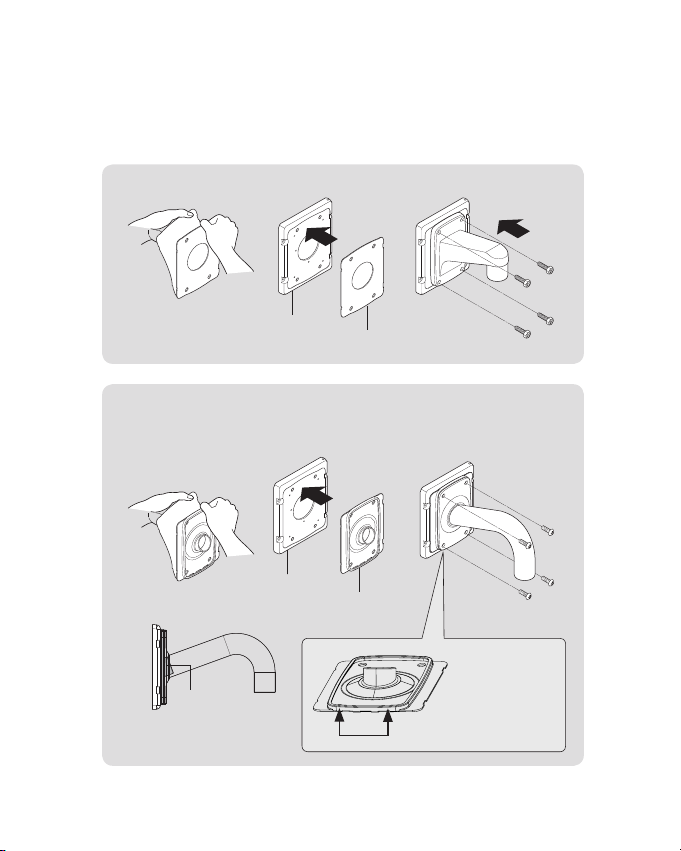

3. GASKET
의 배면에 양면테이프를 제거한 후
, DOOR
에 부착합니다
.
DOOR
에
Wall mount
를
M10 SCREW 4
개를 이용하여 체결합니다
.
< Wall Mount
가
GASKET
에 고르게 압착될 수 있도록
, SCREW 4
개소를 반복적으로 조여 주세요
.>
•SBP-300WM1/SBP-300WMW1 Wall Mount
적용시
(M10 x L20 SCREW
적용
)
DOOR GASKET
HOUSING
DOOR GASKET
GASKET
•SBP-300WM/SBP-300WMW Wall Mount
적용시
(
하단 이미지와 같이
Wall Mount
가
GASKET
의 홈 안쪽으로 고르게 조립되도록
해주세요
.) (M10 x L12 SCREW
적용
)
J
홈 형상이 있는
부분이 설치 방향의
아래 방향으로
향하도록 조립해
주세요
.

설치 및 연결
8_ 설치 및연결

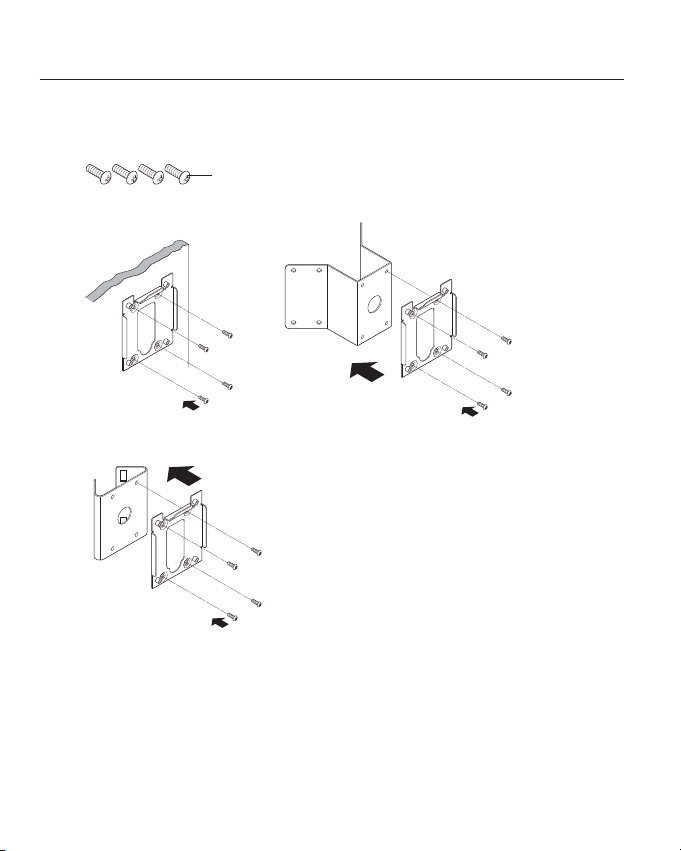

4. INSTALL BRACKET
을 벽면이나
Corner MOUNT (SBP-300KM/SBP-300KMW), Pole Mount
(SBP-300PM/SBP-300PMW)
에
M10 screw
로 체결합니다
.
반드시
,
악세서리에 포함된 하기 이미지의
SCREW 4
개를 이용하세요
.
SCREW (
둥근 머리 형상
, M10 x L22 SCREW
적용
)
•
벽면에 설치시
•Pole Mount
•Corner Mount
5. HOUSING
을
INSTALL BRACKET
에 그림과 같이 얹어 놓습니다
.
`
벽면에 설치할 경우에는
RUBBER HOUSING
을 그림과 같이 체결하여 주세요
.
단
,
본
RUBBER
는 방수 기능이 아닌
,
외관의 들뜸을 감추기 위한
DECORATION(
장식용
)
입니다
.
따라서
,
벽면에서 배관으로 연결되지 않고
,
케이블 단독으로 인입될 경우에는 본체로 케이블이 인입되는
입구에는 방수처리를 완벽히 해 주셔야 합니다
.
그렇지 않으면 방수에 문제가 발생됩니다
.
6. HOUSING
을
M8
나사
4
개로
"4
번
"
설치 과정의
INSTALL BRACKET
에 고정합니다
.

한국어 _9
설치 및 연결
4. INSTALL BRACKET
을 벽면이나
Corner MOUNT (SBP-300KM/SBP-300KMW), Pole Mount
(SBP-300PM/SBP-300PMW)
에
M10 screw
로 체결합니다
.
반드시
,
악세서리에 포함된 하기 이미지의
SCREW 4
개를 이용하세요
.
5. HOUSING
을
INSTALL BRACKET
에 그림과 같이 얹어 놓습니다
.
`
벽면에 설치할 경우에는
RUBBER HOUSING
을 그림과 같이 체결하여 주세요
.
단
,
본
RUBBER
는 방수 기능이 아닌
,
외관의 들뜸을 감추기 위한
DECORATION(
장식용
)
입니다
.
따라서
,
벽면에서 배관으로 연결되지 않고
,
케이블 단독으로 인입될 경우에는 본체로 케이블이 인입되는
입구에는 방수처리를 완벽히 해 주셔야 합니다
.
그렇지 않으면 방수에 문제가 발생됩니다
.
6. HOUSING
을
M8
나사
4
개로
"4
번
"
설치 과정의
INSTALL BRACKET
에 고정합니다
.
케이블
방수처리
반드시 필요

설치 및 연결
10_ 설치 및연결
7.
파이프를 이용하여 외부 케이블을 본체 내부로 집어 넣습니다
.
파이프의 나사산 부분에는
Teflon tape
로 감아서 방수에 문제가 생기지 않도록 조치해 주세요
.
(
케이블 인입구에는 방수에 문제없도록 조치해 주세요
.)
8. BRACKET ADAPTOR
부품을 이용하여
,
전원 아답터와
MEDIA CONVERT
등을 설치하여 외부
CABLE
과 연결합니다
.
CABLE
Teflon tape
전원 아답터
BRACKET
ADAPTOR MEDIA
COVERT
9. CABLE
을
DOOR
와
WALL MOUNT
를 통해서 외부로 빼어 낸 후
, DOOR
를
HOUSING
에
체결합니다
.
(LOCKING LEVER
를 원위치로 원복한 후에
,
힌지가
HOUSING
에 정확히 고정되어 있는지 확인해
주세요
.)
10.
육각랜치를 이용하여
, DOOR
를
HOUSIN
에 고정합니다
. (
하기 이미지와 같이
DOOR
를 손으로
눌러주면서 스크류를 고정해 주세요
.
그리고
, SCREW
를 반복적으로 회전하여
, DOOR
가
HOUSING
에 단단히 압착되도록 해주세요
.)

한국어 _11
설치 및 연결
7.
파이프를 이용하여 외부 케이블을 본체 내부로 집어 넣습니다
.
파이프의 나사산 부분에는
Teflon tape
로 감아서 방수에 문제가 생기지 않도록 조치해 주세요
.
(
케이블 인입구에는 방수에 문제없도록 조치해 주세요
.)
8. BRACKET ADAPTOR
부품을 이용하여
,
전원 아답터와
MEDIA CONVERT
등을 설치하여 외부
CABLE
과 연결합니다
.
9. CABLE
을
DOOR
와
WALL MOUNT
를 통해서 외부로 빼어 낸 후
, DOOR
를
HOUSING
에
체결합니다
.
(LOCKING LEVER
를 원위치로 원복한 후에
,
힌지가
HOUSING
에 정확히 고정되어 있는지 확인해
주세요
.)
10.
육각랜치를 이용하여
, DOOR
를
HOUSIN
에 고정합니다
. (
하기 이미지와 같이
DOOR
를 손으로
눌러주면서 스크류를 고정해 주세요
.
그리고
, SCREW
를 반복적으로 회전하여
, DOOR
가
HOUSING
에 단단히 압착되도록 해주세요
.)
Wall Mount
Cable
DOOR
HOUSING
LOCKING LEVER
LOCKING LEVER

부록
12_ 부록
제품 규격
항 목규격
외형 크기(mm) W185.0 x D221.0 x H94.3 (mm)
무게 3.4kg
재질 STEEL, ALUMINUM, SILICON

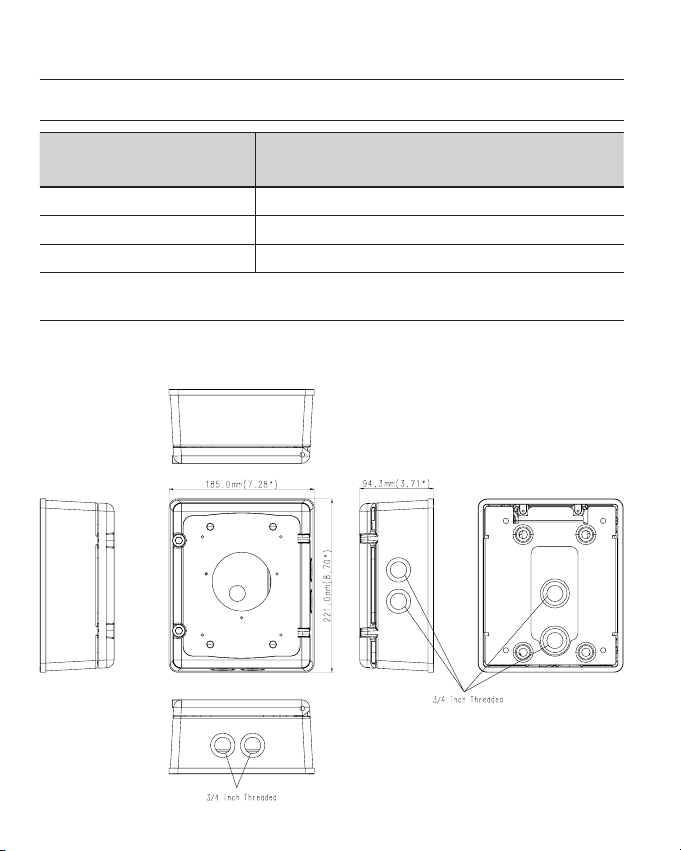

외관도
단위
: mm (
인치
)
부록

부록
제품 규격
항 목규격
외형 크기(mm) W185.0 x D221.0 x H94.3 (mm)
무게 3.4kg
재질 STEEL, ALUMINUM, SILICON
외관도
단위
: mm (
인치
)
부록
품질보증서
제품명
INSTALLATION BOX
보 증 기 간
모델명
SBP-300NB/SBP-300NBW
구 입 후
3
년
(
소모품 제외
)
구입일자
년 월 일
보증기간 년
월 일 까지
고객주소 성
명
연락처
판매점주소
(
상호
)
성 명
연락처

제품 판매시 공란의 내용을 필히 기입하여 주십시오
.
◀ 서비스를 받으실 때
▶
사용설명서를 한번 더 읽어주십시오
.
고장이라 생각되면 서비스를 요청하기 전에 반드시 사용설명서를 한번 더 읽어 주십시오
.
사용미숙 등으로 인한 고장현상이 있으므로 사용설명서의 취급법과 주의사항 등을 보시면
고객여러분의 손으로도 간단히 해결되는 경우가 있습니다
.
서비스를 요청하시는 방법은
?
요청하실 때는 고장상태를 정확히 알려 주십시오
.
이때 보증서를 함께 제시하시면 보증서에 기재된 내용에 따라 유상
,
무상수리의 구분이 됩니다
.
경기도 성남시 분당구 판교로
319
번길
6 (
삼평동
701)
영 업
TEL [phone]~9 A/S
및 기술문의
1588-5772
부산영업소
TEL [phone]
대구영업소
TEL [phone]
광주영업소
TEL [phone]
대전영업소
TEL [phone]
아래 사항에 따른 고장은 유상 처리됩니다
.
1)
사용자 취급 부주의에 의한 고장
2)
사용자 임의로 분해
,
수리한 경우
3)
자연재해에 의한 고장
(
화재
,
홍수
,
해일 등
)
4)
소모품 교체시

경기도 성남시 분당구 판교로 319번길 6 (삼평동 701)
영 업 TEL [phone]~9 A/S 및 기술문의 1588-5772
부산영업소 TEL [phone]
대구영업소 TEL [phone]
광주영업소 TEL [phone]
대전영업소 TEL [phone]
http://www.hanwha-security.com

SBP-300NB (IVORY)
SBP-300NBW (WHITE)
INSTALLATION BOX
User Manual

overview
CONTENTS
OVERVIEW
3
INSTALLATION & CONNECTION
6
APPENDIX
12
Copyright
©2019 Hanwha Techwin Co., Ltd. All rights reserved.
Trademark
Each of trademarks herein is registered.The name of this product and other trademarks mentioned in this manual are the registered trademark of their
respective company.
Restriction
Copyright of this document is reserved. Under no circumstances, this document shall be reproduced, distributed or changed, partially or wholly, without
formal authorization.
Disclaimer
Hanwha Techwin makes the best to verify the integrity and correctness of the contents in this document, but no formal guarantee shall be
provided. Use of this document and the subsequent results shall be entirely on the user’s own responsibility. Hanwha Techwin reserves the
right to change the contents of this document without prior notice.
Design and specications are subject to change without prior notice.
INSTALLATION BOX
User Manual

English _3
overview
CONTENTS
OVERVIEW
3
4What’s Included
INSTALLATION & CONNECTION
6
6Installation
APPENDIX
12
12 Specification
12 Product Overview

overview
4_ overview

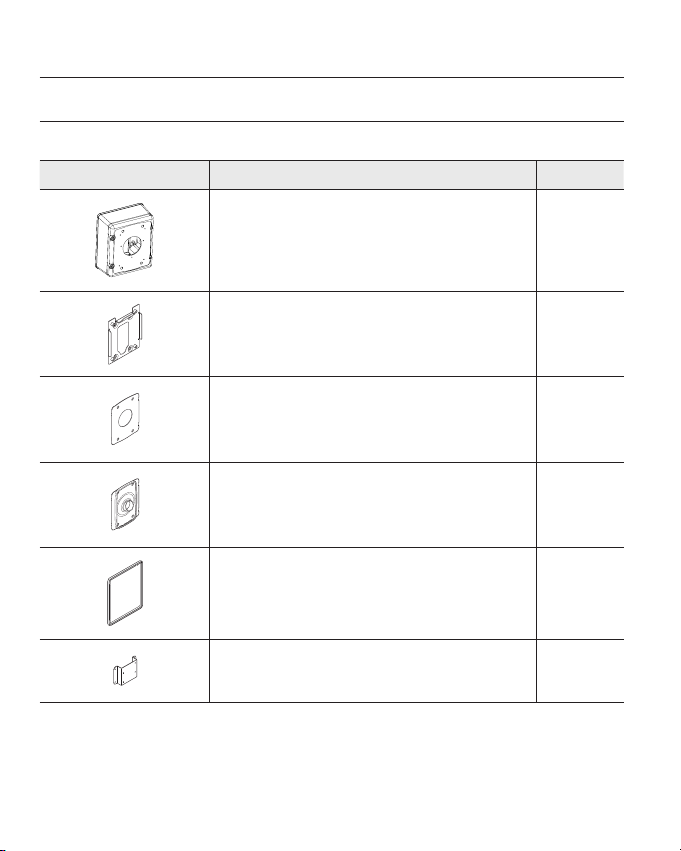

WHAT’S INCLUDED
Please check if your camera and accessories are all included in the product package.
Appearance Item Name Quantity
INSTALLATION BOX 1
INSTALL BRACKET 1
Gasket (for SBP-300WM1/WMW1) 1
Gasket (for SBP-300WM/WMW) 1
RUBBER HOUSING 1
BRACKET ADAPTOR 1
Appearance Item Name Quantity
MOUNT CAP 5
MOUNT CAP fastener 1
M10 x L22 screw (to attach the install bracket) 4
M8 x L20 screw (to attach the housing) 4
M3 x L6 screw
(to attach the bracket adaptor and media convert) 4
M10 x L12 wrench bolt (to attach SBP-300WM/WMW) 4
M10 x L20 wrench bolt (to attach SBP-300WM1/WMW1) 4
M4 x L8 screw (to attach the media convert) 2

English _5
overview
WHAT’S INCLUDED
Please check if your camera and accessories are all included in the product package.
Appearance Item Name Quantity
INSTALLATION BOX 1
INSTALL BRACKET 1
Gasket (for SBP-300WM1/WMW1) 1
Gasket (for SBP-300WM/WMW) 1
RUBBER HOUSING 1
BRACKET ADAPTOR 1
Appearance Item Name Quantity
MOUNT CAP 5
MOUNT CAP fastener 1
M10 x L22 screw (to attach the install bracket) 4
M8 x L20 screw (to attach the housing) 4
M3 x L6 screw
(to attach the bracket adaptor and media convert) 4
M10 x L12 wrench bolt (to attach SBP-300WM/WMW) 4
M10 x L20 wrench bolt (to attach SBP-300WM1/WMW1) 4
M4 x L8 screw (to attach the media convert) 2

6_ installation & connection
installation & connection
INSTALLATION

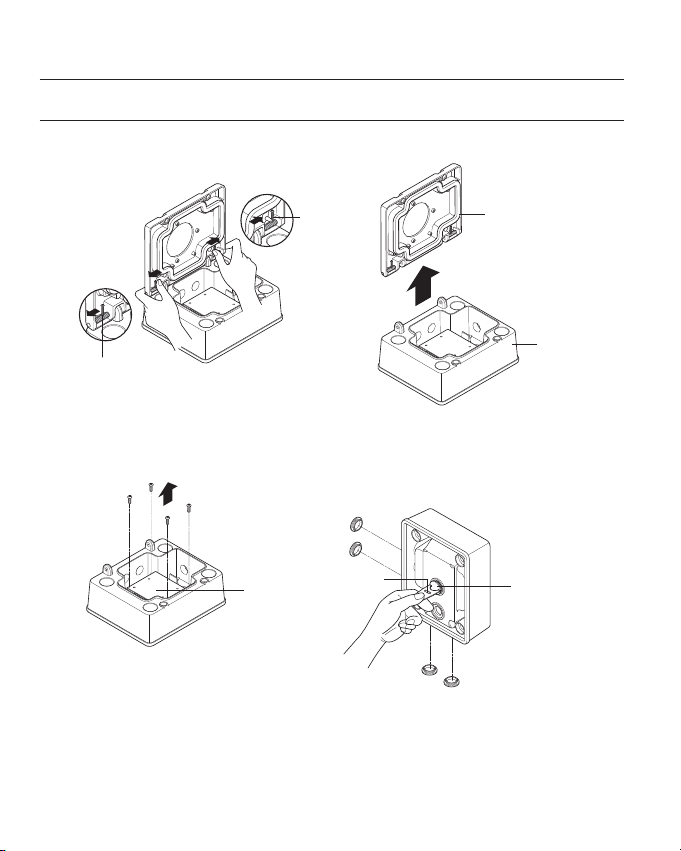

1. Push the locking lever on the door to separate the housing and door.
2. Undo the four screws to separate the bracket adaptor.
Lock the unused piping hole with the attached mount cap.
Use a mount cap fastener to attach the mount cap.
BRACKET
ADAPTOR
Mount cap
fastener Mount cap
3. Remove the double-sided tap on the rear side of the gasket and affix it to the door.
Attach the wall mount to the door using the four M10 screws.
< Tighten each of the four screws a little at a time so that the wall mount is evenly pressed
to the gasket. >
DOOR
HOUSING
LOCKING
LEVER
LOCKING LEVER
