Harrie Leenders STOR Specification sheet

Handleiding + Installatie-instructie
Manual + Installation instruction
Manuel + Instruction d’installation
Anleitung + Montageanleitung
Manuale + Istruzione di montaggio
NL
GB
F
D
I
Stor

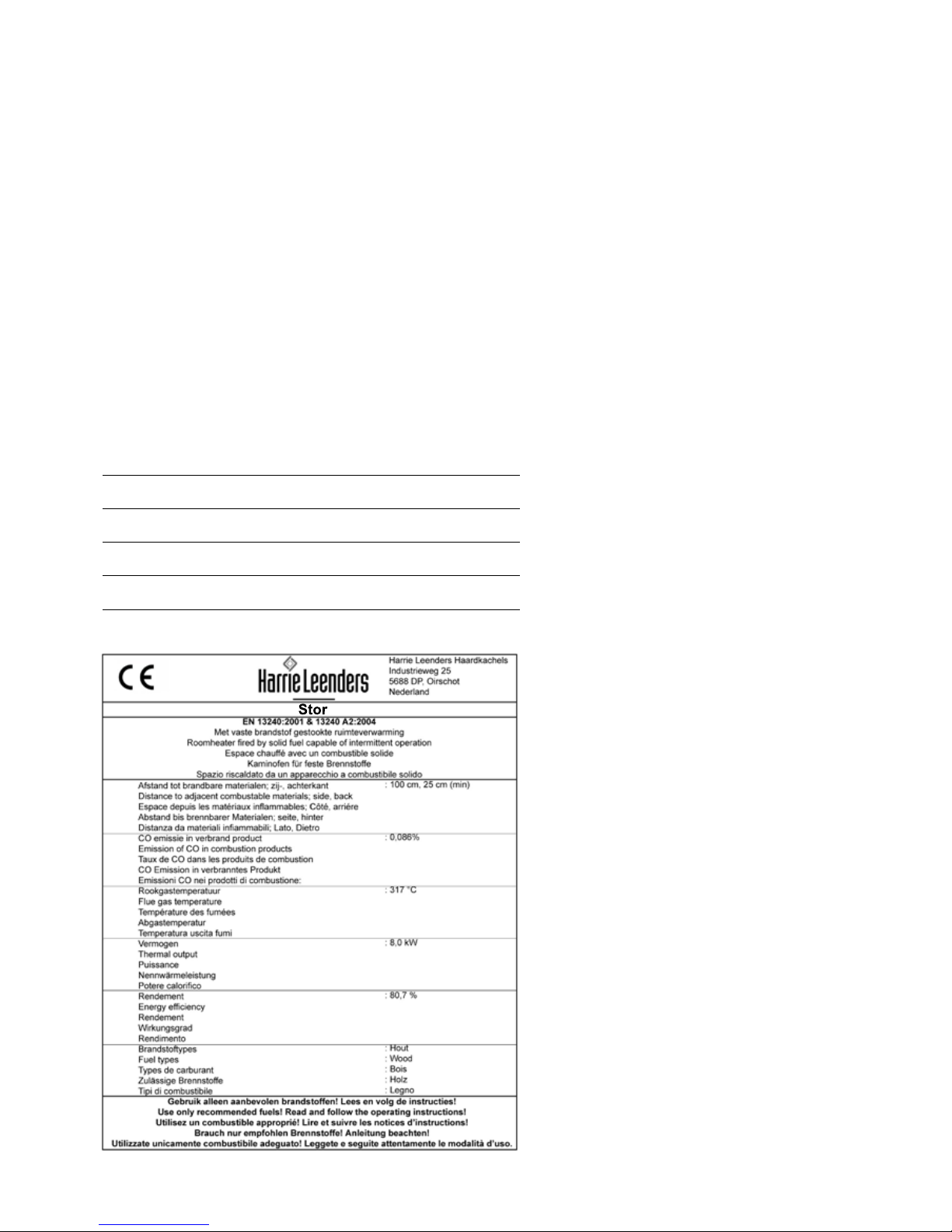

TYPEPLAATJE
IDENTIFICATION PLATE
PLAQUETTE SIGNALÉTIQUE
TYPENSCHILD
TARGHETTA DI IDENTIFICAZIONE

1
INHOUD
Onderdelen van de Stor 2
Maatschetsen 3
Voorschriften 4
Handleiding 5
Installatie instructies 8
CONTENT
Parts of the Stor 2
Connection sizes 3
Regulations 12
Manual 13
Installation Instructions 16
SOMMAIRE
Parties du Stor 2
Mesures d’écarts standard 3
Recommandations générales 20
Manuel 21
Instructions d’installations 24
INHALT
Teile des Stor 2
Anschlußmaße Holz 3
Vorschriften 28
Anleitung 29
Algemeine Instruktionen und Vorschriften 32
INDICE
Elementi della Stor 2
Misure per l’allacciamento 3
Prescrizioni di carattere 36
Manuale 37
Istruzioni e prescrizioni di carattere generale 40

2
ONDERDELEN VAN DE STOR
PARTS OF THE STOR
PIÉCES DU STOR
TEILE DES STOR
ELEMENTI DELLA STOR
1Deur Door Porte Tür Antina
2Keramisch glas Ceramic glass Verre en ceramique Keramisches Glas Vetro antina
3Voet Base Pied Fuß Piede
4Beluchtingsschuif Aeration slide Réglage de l’arrivée d’air Belüftungsriegel Presa d’aria inferiore
5Handgreep deur Door handle Poignée Türhandgriff Maniglia
6Keerschot Refractory baffle Déflecteur en acier Rauchumlenkplatte Deflettore in fibra rigida
7Hitteschild Smoke baffle plate Déflecteur en céramique Umlenkplatte Deflettore
1
5
6
7
2
43

3
MAATSCHETSEN IN MM
CONNECTION SIZES IN MM
MESURES D’ÉCARTS STANDARD EN MM
ANSCHLUSSMASSE HOLZ IN MM
MISURE PER L’ALLACCIAMENTO IN MM
300 430
1030 295
155
480
ø342
640
460
160
Min 150

4 NL
VOORSCHRIFTEN NL
Gebruik
• Allelocalevoorschriften,inclusiefdiegenerefererendaannationaleenEuropesestandaarden,moeteninachtwordengenomenbijgebruikvanhettoestel.
• Zorgervoordatergeenbrandbarematerialenindenabijeomgevingvandehaardaanwezigzijn.
• Houddehaardgesloten,behalvebijhetontstekenenbijvullenvanhettoestelenbijhetverwijderenvanrestmateriaal.
• Onderdelenvanhettoestelenmetnamedeoppervlaktezijnheetbijaanrakingwanneerhettoestelingebruikis.Gelievegepastemaatregelentetreffen.
• Gebruikstookhoutvan±30cmlangen±7cmdik.Leghetplatopdebodem.Plaatsnietmeerdan3blokkentegelijkindehaard.
 Vuldehaardbij,wanneerhetvuurgaatdoven,naongeveer1uurstoken.
• Gebruikhettoestelnietalsallesbrander.Maakgeengebruikvanongeschikteennietaanbevolenbrandstoffenengebruikvooralgeenvloeibarebrandstoffen.
Onderhoud
• Laatregelmatigonderhoudplegenaanhettoesteldooreenbekwaamtechnicus.
• Zorgervoordatderookgasaansluitingendeschoorsteenregelmatigwordengereinigd.
• Controleerofdeschoorsteennogopenisalvorensopnieuwteontstekenwanneerhettoestelvoorlangereperiodenietgebruiktisgeweest.
• Ontstaaterondanksdegetroffenvoorzorgsmaatregelentocheenschoorsteenbrand,(datmerktumeestalaaneenloeiendlawaaiinde
 schoorsteen),doedanhetvolgende:
- Sluit direct de luchttoevoer en de deur van de kachel
 -Waarschuwdebrandweer(112)
 -Doofsnelhetvuurindehaardmetzandofsodaomrookinuwhuistevoorkomen
 -Ventileerdewoning
 -Gebruiknooitwateromhetvuurtedoven
 -Zorgdatdeschoorsteennaeenbrandeerstwordtgeveegdengeïnspecteerdopbeschadigingenlekkage.
Service
• Hetisniettoegestaanmodicatiesteverrichtenaanhettoestelzonderautorisatievandefabrikant.
• Maakslechtsgebruikvanvervangendeonderdelendiedoordefabrikantwordengeadviseerd.
CONFORMITEITSVERKLARING
Deondergetekende,devolgendeondernemingvertegenwoordigend:
HarrieleendersHaardkachels,Industrieweg25,5688DPOirschot,Nederland
verklaarthiermededathetproductStorinovereenstemmingismetdebepalingenvandehiernagenoemdeEU-richtlijnenwanneergeïnstalleerdvolgensdeinstallatie-
instructieszoalsvervatindeproductdocumentatie:EN13240:2001/A2:2004“Lokaleverwarmingstoestellengestooktmetvastebrandstoffen”
Product:Lokaleverwarmingstoestellengestooktmetvastebrandstoffenvallendonderhetgebruikzoalsbedoeldindezenorm:ruimteverwarminginvoorbewoning
bestemdegebouwen.
Kenmerken Rapport
Brandveiligheid      EZ/09/2730-2
Uitstootvanverbrandingsproducten    EZ/09/2730-2
Vrijkomenvangevaarlijkestof     EZ/09/2730-2
Oppervlaktetemperatuur     EZ/09/2730-2
Mechanischeweerstand(omeenschoorsteen/rookkanaaltedragen)  EZ/09/2730-2
Nuttigthermischeffect/energierendement    EZ/09/2730-2
Beschrijving van het ruimteverwarmingstoestel Stor:
Uitmetaalplaatvervaardigdehouthaard.Dehaardkachelisontworpenomopdevloertewordengeplaatstenkan60°linksomenrechtsomdraaien.Hijisuitgevoerd
meteenzelfsluitendedeur,eenvastesecondaireluchttoevoerenregelbareraamwassing.Deverbrandingskamerismetkeramischevuurstenengeïsoleerd.
Derookgasaansluitingbevindtzichbovenaanophettoestel.
Notiedbody:SGSNederland,Leemansweg51,6827BXArnhem,TheNetherlands
Rapportnummer:EZ/09/2730-2
Fabrikant:HarrieLeendersHaardkachels
Naam:BartLeenders
Functie:Directeur
Datum:01-06-2009

NL 5
Wij feliciteren u met de aanschaf van uw haard. Met deze handleiding willen wij u informeren over een juist gebruik en de kunst
van goed stoken. Leest u, voordat u gaat stoken, eerst de tekst over het instoken goed door. Deze stookinstructie is van toepassing
op type Stor en is bedoeld als richtlijn. Uw haard zal zich namelijk op elke andere plek anders gedragen, simpelweg omdat de
omstandigheden anders zijn. Het rookkanaal, het weer, de kwaliteit van het hout en de luchthuishouding in huis bepalen het
stookgedrag van uw haard. Op den duur ontwikkelt u uw eigen gebruiksaanwijzing met deze stookinstructie als basis.
Wat u moet weten over de Stor
• Hetiseenstralingshaardmetconvectie-werkingdiebijgoedstokenvooreenjnewarmteverdelingzorgt.
• Debranderkamerisvanbinnenbekleedmethoogwaardigekeramischevuursteenelementen.Dezestenenwordenhetmeestbelast
 (stotenmethout)enzijndaaromextraversterkt.
• Debeluchtingsschuifregeltdeprimairebeluchtingoverhetvuurenhoudtbijgoedgebruikhetraamschoon.
• Zetdebeluchtingsschuifhelemaalopendoordezenaarutoetetrekken.
• Uopentdedeurmetdehendelaandevoorzijdevandehaard.
De drie basisregels voor goed stoken zijn:
1. Stook droog en schoon hout
Dehaardisgeschiktvoorhetstokenvanhout.Wegaanervanuitdatualleendrogebrandstoffengebruikt(bijvoorkeurmaximaal15%vocht).Datgeldtdusookvoor
hetaanmaakpapierenkarton.Nattebrandstofkostextraenergie,geeftaanslagophetglasenvervuilthetrookkanaal.
2. Stook niet te getemperd
Geefdehaarddetijdomoptemperatuurtekomen(blijferbijinditstadium)entemperhetvuurniettesnel.Onthouddezeregel:ukunteenhaardpastemperen
alsdezeoptemperatuuris.
3. Zorg altijd voor voldoende verse lucht
Dehuidigewoningenzijnvaakkierdichtgemaakt.Eenroostertjeofklapraampjeopenenzorgtvoorvoldoendeverselucht.
Ofugebruiktdeverseluchtvoorzieningvanuwhaard,mitsdezeisaangesloten.
• Bijhetaanmakenishethoofdzaakdathetrookkanaalendehaardoptemperatuurkomen.
• Telkensalsutijdenshetstokendehaardwiltopenen,moetdebeluchtingsschuifwatopenstaanvoorgoedebeluchting.
 Opendedeurvoorzichtigzodatergeenrookindekamerkomt.
DE GOEDE WARMTE VAN HOUT
Uheefteenhoutkachelgekocht.Houtalsbrandstofisinveelopzichteneenidealekeus.Maarwatis
houteigenlijk?OnderinvloedvanzonlichtbouwteenboomhoutcellenopuitCO2(kooldioxide),water
enenergie.InzijngroeiprocesonttrektdeboomCO2aandeluchtenstaatinruildaarvoorzuurstofaf.
Daaromiseenwandelingdoorhetboszogezond.Ookwathetmilieubetreftishoutalsbrandstofideaal.
Alswehetongemoeidlatenrotten,komterevenveelCO2vrijalswanneerwehetverbranden.
Inmileutermenzeggenwedandathout‘CO2-neutraal’is.
Alleen droog hout is haardhout.
Nietallehoutishaardhout.Ustooktgoedmethoutdatminstensanderhalfjaar‘winddroog’heeftgele-
gen.Datwilzeggen:liefstgekloofdhout,ondereenafdakje,datbeschermdtegenderegenzijnvocht
langzaamkanlatenverdampen.Drooghoutsistnietinhetvuurenlaatgeenroetachterophetglas.
HANDLEIDING STOR
Bijvoorkeurdezevolgordevanhoutdiktegebruikenalsugaatstoken.
1.aanmaakhout(±2x2x30cm) 2.dikkerhout(±4x4x30cm) 3.massiefhoutblok(±7x7x30cm)
HOUTDIKTE

6 NL
DE KRACHT VAN VUUR
Eigenlijkisermaarweinigbestandtegeneenechtheetvuur.Ookuwhaardkandooroververhittingbeschadigen.Omdattevoorkomenmaginuwhaardnietmeer
dan4kgdrooghouttegelijkwordenverbrand.4kgisongeveergelijkaan4massievehoutblokken,bijvoorkeurmaximaal15%vocht.Deconstructieengebruikte
materialenzijnzogekozenomeenverantwoordvuurtekunnenbeheersenenweerstaan.Stookdusmetbeleid.
ENKELE TIPS
• Stookaltijdopeenbedvanas.Ditiseenisolatie-laagvoorhetvuureneengoedbedvoordebrandstof.
• AlsudeStortevolheeftgeladenendezuurstoftoevoerismaximaal(beluchtingsschuifhelemaalopen),kanhetvuur‘opholslaan’.
 Sluitindatgevaldebeluchtingsschuif.Laatdehaardinzo’ngevalnooitonbeheerd.
• Uregeltdetemperatuurookdoordehoeveelheidendesoortbrandstofdieupervullingstookt.
• VerwijderhetteveelaanasmeteenschepofeenAsh-cleaner.Asnooitmeteenstofzuigerverwijderenomdatvuurnogdagenlangkannagloeien.Zorgdatereen
 laagjeas(±3cm)achterblijftomopdoortestoken.
• Bijmistigweerbijvoorkeurnietstokenwegenstelagetrekinhetrookkanaal.
INSTOKEN, EEN GOED BEGIN
Uheefteengloednieuwehaardgekocht;‘nulopdeteller’,noggeenvlammetjegezien.Hetbetekentdatuzelfgaatzorgenvoordieeerste‘kilometers’.Dekeramische
vuurstenenzullenvochtgaanverdampenenuwhaardkachelgaatzichzetten.Stookdaaromdeeerstekerennietteheetomdatdestenendankunnenscheuren.
Hetontstaanvankrimpscheurtjeskangeenkwaad.Datinstokenvereistwatextratijdenaandachteneenaanpakdieweinstappenvooruhebbenweergegeven.
Voordatubegintishetvolgendevanbelang:
• Bijhetaanmakenvandehaarddebeluchtingsschuifhelemaalopenzetten.Ditisdeaanmaakstand.
• Ukuntmetdebeluchtingsschuifhetvuurgoedregelen.Hoemeerudebeluchtingsschuifopenzet,hoeharderuwvuurgaatbranden.
• Tijdenshetinstokenkanerwatvochtvrijkomenuitdevuurstenen.Legvoordatudehaardingaatstoken,eenoudehanddoekonderdehaard.
• Zorgvoorvoldoendeventilatie.
• Letop;ermagzichnainstallatiegeenbrandbaaren/ofexplosiegevaarlijkmateriaalinofopdehaardbevindenzoalsspuitbus,verpakkingsmateriaalendergelijke.
 Controleerookderuimteindehaardbovenhethitteschildenhetkeerschot.
INSTOKEN IN STAPPEN
1. Zetdebeluchtingsschuifhelemaalopendoor
 dezenaarutoetetrekken.
3. Vul de haard met een handvol droog en dun
 aanmaakhout,steekhetaanenlaatdedeurop
 eenkierstaan.
5. Laathetvuuruitgaanendehaardeenuurlang
afkoelen zodat het vocht in de vuursteen kan
 verdampen.Let op;erkanvochtuitde
 vuurstenenkomen.Legvoorafeenoude
 handdoekonderdehaard.
7. Daarnamassieverehoutblokken±7x7cmdik
 en30cmlang.Zetdaarbijdedeuropeen 
 kier.Alsdehoutblokkengoedvlamvattende
 deursluiten.Stookenigetijddoor.
8. Let op;bijhetinstokenwordtdelakvande
 haardzachterenkangaanstinken.Zorgvoor
 voldoendeventilatievanderuimte.Probeerde
 haardzominmogelijkaanteraken.Nahet
 instokenisdelakuitgehard.
6. Naeenuurgaatudehaardgoedop
 temperatuurbrengenmeteerstwatdun
 aanmaakhout.Zetdedeuropeenkier.
4. Wakker het vuur af en toe aan door de
 beluchtingsschuifteopenenentesluiten.
 Doeditmeerderekeren.
2. Steek een flinke prop droog papier aan tegen
 deachterwandvandestookruimteenlaatdit
 vuurtjeweeruitgaan.
!

NL 7
ZO STOOKT U DE STOR
1. Zetdebeluchtingsschuifhelemaalopendoor
 dezehelemaaluittetrekken.
3. Alsdehaardeentijdjegoedbrandt,bijvullen
 metwatmassievereblokkenhout.(Zeteerstde
 beluchtingsschuifopen.)Stapelluchtig.
 Dehoeveelheid(max.4blokken)isafhankelijk
 vandewarmtebehoefte.
4. Bijeengloeiendehoutskoolmassakuntude
 beluchtingsschuifnogverdersluiten.Hierdoor
 proteertulangervandewarmte.Alsude
 haarduitwiltlatengaan,zetdandebeluchtings-
 schuifhelemaalopen.Zobrandthetresterende
 houtsnellerop.
2. Legonderindehaard4stukkendikkerhout.
 Stapeldaaropwataanmaakhout.Stapelluchtig
 zodatdevlamallekansenkrijgt.Maakmeteen
 aanmaakblokjeofwatpapierhetaanmaakhout
 bovenindehaardaan.Stookeentijdjegoed
 doorzodatueengoedetrekkrijgteneengoed
 ondervuur.Uhoudtzoookhetrookkanaal
 schoner.
ONDERHOUD
Mantel
Keramische vuursteen
• Dehaardafstoffenmeteenniet-vezeligedoek.Zonodigreinigenmeteenschraalsopje.
• Kleinebeschadigingenkunnenwordenbijgewerktmeteenschuurdoekjeenspecialekachellak.Vraagadviesaanuwleverancier 
 overditprodukt.
Scheurenindekeramischevuursteenelementenkunnengeenkwaadzolangdevlamgeendirectcontactheeftmethetachterliggendemetaal.Mochtditwelhetgeval
zijn,danishetnodigdesteentevervangen;neemcontactopmetuwleverancier.
Het glas
• Lichte aanslag:
 Metkeukenpapierenvervolgensmeteenvochtigedoekdelichteaanslagverwijderen.Geefhetglasdaarbijwattegendrukaan
 debuitenzijdezodathetglasnietverschuift.
• Dikkere aanslag:
 Gebruiknatkeukenpapierendewitteasuitdehaardofspecialekachelruitenreiniger.Evenlateninwerken.
 Zorgeraltijdvoordatdezemiddelennietincontactkomenmetdelakomvlekvormingtevoorkomen.
1. Verwijderhetstalenenstenenhitteschild.
 Tildezeietsomhoogenkantelze.
 Nukuntuzeuitnemen.
Bewegendeenpiependedelendienen1xperjaartewordengesmeerdmetgraetvet.Vraagadviesaanuwleverancier.
2. Zetdebeluchtingsschuifdichtenlegeenkrant
op de bodem van de haard om het roetafval op
 tevangen.Nahetschoorsteenvegenhet
 roetafvaluitdehaardverwijderenenhet
 hitteschildenkeerschotterugplaatsen.
Hetglasbeslaatalservochtigebrandstofwordtgestooktofteweinigzuurstofwordttoegevoerd.Bovendienkanhetglasbeslaanalshetaanmakennietfelgenoeggebeurt.
Bijvoorbeeldalsustartmetmassieveblokkeninplaatsvandunaanmaakhout.Erblijftdantelangvochtindehaarddatneerslaatophetkoudstedeel;hetglas.
Onderhoud van bewegende onderdelen
Roet opvangen bij schoorsteen vegen
Omtijdenshetschoorsteenvegenhetroetafvalonderindehaardtedoenbelanden,moethethitteschildenhetkeerschotwordenverwijderd.

8 NL
• Allelocalevoorschriften,inclusiefdiegenerefererendaannationaleenEuropesestandaarden,moeteninachtwordengenomenbijinstallatievanhettoestel.
• Zorgvoorvoldoendeventilatie/luchttoevoerinderuimtewaaruwhaarddeverbrandingsluchtvandaanhaalt.Wanneerugeen
 gebruikmaaktvanmuur-ofvoetbeluchtingisdatderuimtewaardehaardzichbevindt.
• Dehaardisnietgeschiktvooreengedeeldafvoersysteem.
• Hettoestelmoetwordengeplaatstopeenvloermetvoldoendedraagkracht.
• Zorgvoorvoldoendetoegangvoorhetreinigenvanhettoestel,derookgasaansluitingendeschoorsteen.
• Houdbijplaatsingvandehaardrekeningmetdeminimaleafstandentotdemuuri.v.m.brandgevaar.
 Deminimaleafstandenstaanhieronderweergegeven.(mateninmm)
• Deonderstaandeafstandengeldenvoornietbrandbarewanden.Voorbrandbarewanden(zoalsbvhout)geldenandereafstanden.Vraaguwleverancieromadvies.
Specificaties Stor
• Nominaalvermogen=8kWatt.
• Afvoergasmassastroom=8,6g/s
• Massatoestel=285kg
• Minimaleschoorsteentrek=8,0Pa
• Rookgastemperatuurdirektbovendehaard=317°C
450
2x6002x600
2x600
530
530
450
1000
1000
ALGEMENE INSTRUCTIES EN VOORSCHRIFTEN

NL 9
INSTALLATIE INSTRUCTIES STOR
• HetinstallerenvandeStordienttegeschiedendooreenvakkundiginstallateurindienstvaneenerkendHarrieLeendersdealer.
• Demantelszijnkrasgevoelig.Voorzichtigheidisgeboden.
• Stookdehaardnaplaatsingm.b.v.aanmaakhoutomdetrektecontroleren.
Veiligheidsvoorschriften:
• Glasisergbreukgevoeligengebrokenglasisergscherp.Neemvoldoendeveiligheidsmaatregelen.
• VoordealgemeneveiligheidverwijzenwijnaardeVCA-richtlijnen.
• Letop;ermagzichnainstallatiegeenbrandbaaren/ofexplosiegevaarlijkmateriaalinofopdehaardbevindenzoalsspuitbus,verpakkingsmateriaal
 endergelijke.Controleerookderuimteindehaardbovenhethitteschildenhetkeerschot.
Benodigde materialen en gereedschappen
• Imbussleutelset
• Steeksleuteset
• Kruiskopschroevendraaier
• Platteschroevendraaier
• Schietlood
• Waterpas
• Steekwagen
• Mes
• Glijnokken

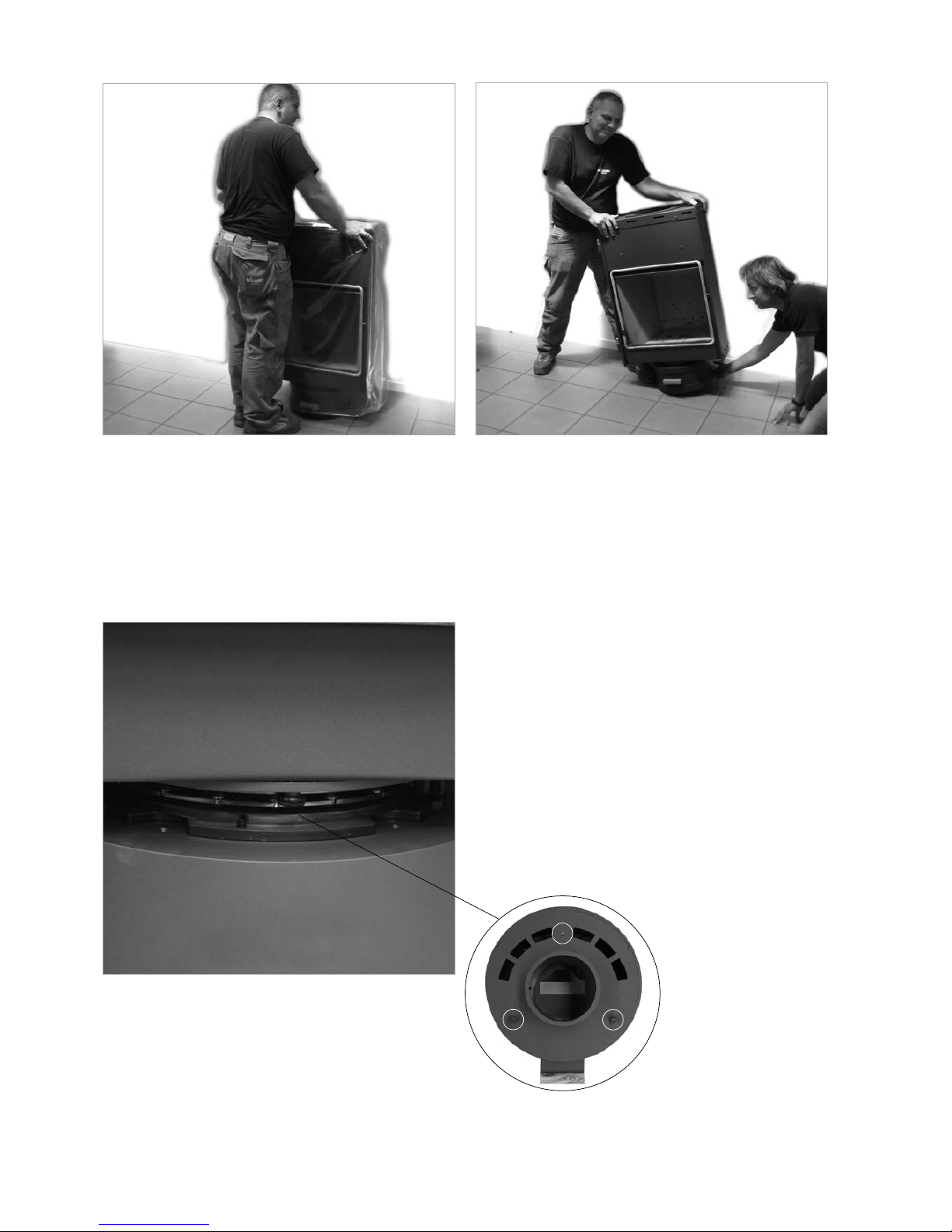

1.Vervoer
 • Verpakkingsfolieverwijderenenbewaren.
 • Deuropenen,omhoogschuiven,verwijderenenveiligwegzetten.
 • Verpakkingsfolieterugplaatsen.
 • Tempexofverpakkingskussentussendehaardende
  steekwagenplaatsenterbescherming.
 • Vervoerenmetdevoorzijdevandehaardtegendesteekwagen.
2.Positie haard bepalen
 • Hartrookkanaalopdevloerbepalenm.b.v.schietloodenvervolgens
  markeren.

10 NL
3. Plaatsen haard
 • Haardopdegemarkeerdepositieschuivenm.b.v.glijnokken.
  Letopbeschadigingvandevloer.
 • Verwijderdeglijnokken.
 • Verwijderdeverpakkingsfolie.
4. Waterpas stellen
 • Kanteldehaardomdevierstelpotentebereiken.
 • Draaidestelpotenomdehaardwaterpastestellen.
 • Zorgervoordatelkvandepotendevloerraaktzodatdehaard
  stevigstaat.
5. Draaibaar maken
 • Vastepositie;laatdevoetzoalsaangeleverd.
 • 2x60odraaibaar;boutnr1vrijdraaien.Boutennr2ietsvrijdraaienen
  blokkerenmetdemoer(steeksleutels.w.13).
 • Testofdeboutennr.2nietteverzijnvrijgedraaid.
Bovenaanzicht voet
2 2
1

NL 11

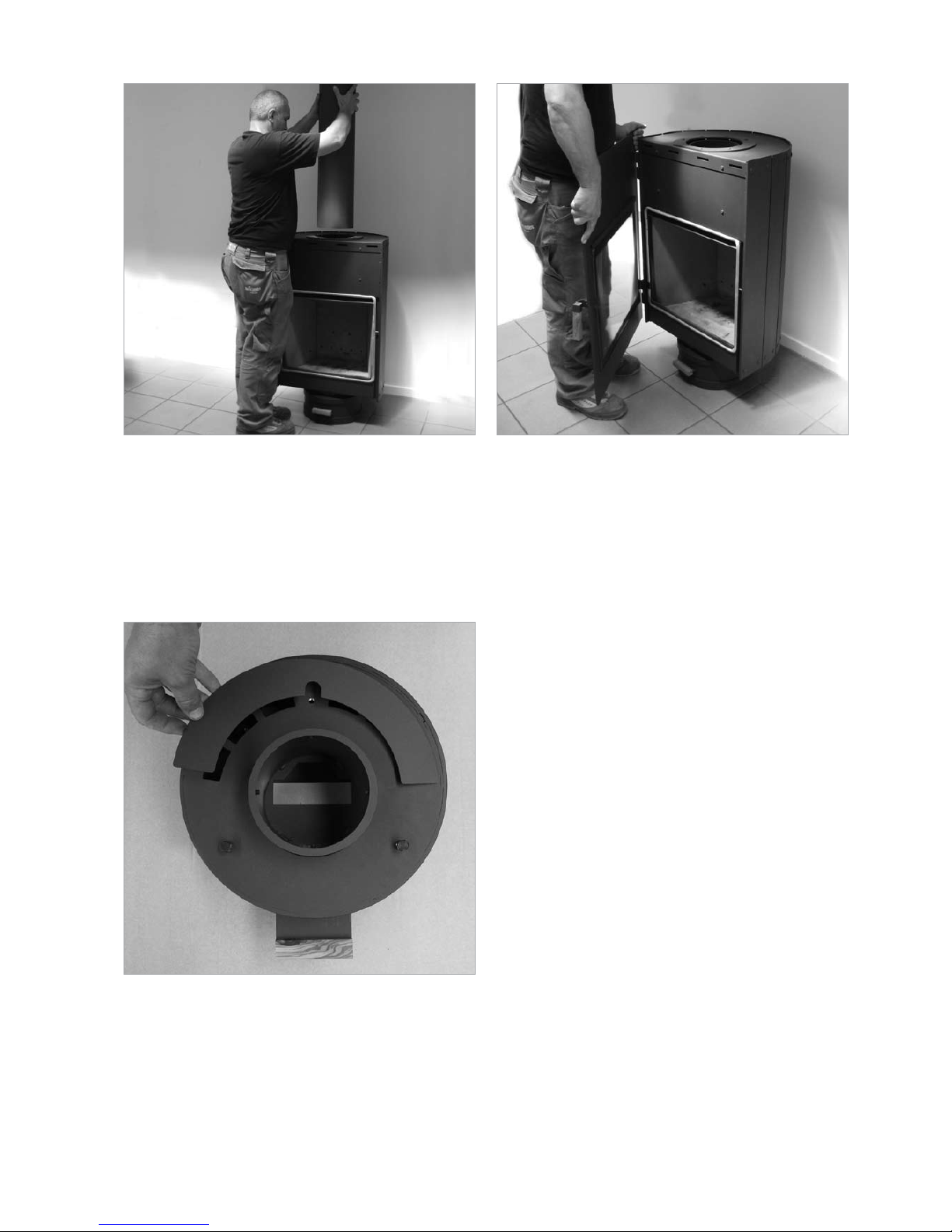

6. Afvoermateriaal plaatsen
 • Plaatsuwafvoermateriaaloverdedraaikransaandebovenzijde
  vandehaard.
• Controleerdewerking.
7. Deur plaatsen
 • Hangvoorzichtigdedeurterugaandescharnieren. 
 • Letopvoorbeschadigingen.
8. Beluchting vanuit de vloer
 • Ukuntdegatenindehaardafdekkenmethetmeegeleverde
  afdekplaatje.
Bovenaanzicht
voet

12 GB
REGULATIONS GB
Usage
• AlllocalregulationsincludingthosereferringtonationalandEuropeanstandardsmustbeobservedwhenusingtheappliance.
• Ensurethattherearenocombustiblematerialsinthedirectvicinityofthestove.
• Keepthestoveclosedexceptwhenlightingandaddingfueltotheappliance,andwhenremovingresidualmaterial.
• Partsoftheappliance,notablythesurface,arehotwhentouchedwhentheapplianceisbeingused.Takeappropriatemeasures.
• Userewoodthatis±30cmlongand±7cmthick.Putitatonthebottomofthestove.Donotplacemorethan3logsinthestoveatthe
 sametime.Whentherestartstogodownafterabout1hour,addwood.
• Donotusetheapplianceasamulti-burner.Donotusefuelsthatareunsuitableornotrecommended,andinparticulardonotuseanyliquidfuels.
Maintenance
• Havetheapplianceservicedregularlybyaqualiedtechnician.
• Ensurethattheue-gasconnectionandthechimneyarecleanedregularly.
• Checktoensurethatthechimneyisstillopenbeforelightingthestoveagainifithasnotbeenusedforanextendedperiodoftime.
• If,inspiteoftheprecautionstaken,thereshouldoccurachimneyre(usuallyaccompaniedbyaroaringnoiseinthechimney),proceedasfollows:
- Shut off the air supply and close the door of the stove immediately
- Call the fire brigade
 -Quicklyextinguishthereinthestovewithsandorsodatopreventsmokefromgettingintoyourhouse
- Ventilate the house
 -Neverusewatertoextinguishthere
• Ensurethatafterarethechimneyisrstsweptandinspectedforanydamageandleaks.
Service
• Itisnotallowedtomakeanymodicationstotheappliancewithoutpriorauthorizationofthemanufacturer.
• Onlyusereplacementpartsrecommendedbythemanufacturer.
DECLARATION
Theundersigned,representingthefollowing:
HarrieleendersHaardkachels,Industrieweg25,5688DP,Oirschot,Nederland
herewithdeclarethattheproductStorisinconformitywiththeprovisionsofthefollowingECDirectiveswheninstalledinaccordancewiththeinstallationinstructions
containedintheproductdocumentation:EN13240:2001/A2:2004(E)“Roomheatersredbysolidfuel”
Product:Roomheatersredbysolidfuelsascoveredunderthescopeofthisstandardintendeduse:Spaceheatinginresidentialbuildings.
Characteristics Report
Firesafety       EZ/09/2730-2
Emissionofcombustionproducts    EZ/09/2730-2
Releaseofdangeroussubstance     EZ/09/2730-2
Surfacetemperature      EZ/09/2730-2
Mechanicalresistance(tocarryachimney/ue)   EZ/09/2730-2
Thermaloutput/energyefciency     EZ/09/2730-2
Description of the room heater Stor:
Woodstovemadeofsheetmetal.Thestoveisdesignedtobeplacedontheoorandcanberotated60°totheleftandtotheright.Itisprovidedwithaself-closing
windowdoor,xedsecondaryairsupplyandcontrollablewindow-washairsupply.Thecombustionchamberisinsulatedwithceramicrebricks.
Theuegasconnectionislocatedatthetopoftheappliance.
Notiedbody:SGSNederland,Leemansweg51,6827BXArnhem,TheNetherlands
Reportnumber:EZ/09/2730-2
Manufacturer:HarrieLeendersHaardkachels
Name:BartLeenders
Position:GeneralManager
Date:01-06-2009

GB 13
We congratulate you on the purchase of your stove. This manual will inform you about the best way of using the stove and the art
of keeping a perfect fire. Before using the stove, carefully read the text about breaking in the stove. These heating instructions apply
to the Stor. They are merely intended as a guideline as your stove will behave differently according to the place where it is installed,
simply because the conditions are different. The flue, the weather, the quality of the wood used and the climate conditions in the house
determine your stove’s burning behaviour. In time you will develop your own directions for use, based on these heating instructions.
What you should know about the Stor
• Thisstovehasaconvectionbackplatewhich,whenthestoveisburningproperly,ensuresaneheatdistribution.
• Theburningchamberislinedinsidewithhigh-gradeceramicrebrickelements.Thesebricksaresubjecttothegreatestimpacts(beinghitby 
 woodwhenloadingthestove)andsohavebeenadditionallyreinforced.
• Theaerationslidecontrolstheprimaryairowacrossthereand,whenusedcorrectly,keepsthewindowclean.
• Opentheair-controlslidecompletelybypullingittowardsyou.
• Youopenthedoorwiththehandleonthefrontsideofthestove.
The three basic rules for proper burning are:
1. Use dry and clean wood.
Thestoveissuitableforburningso-called‘stackablefuels’:woodandbriquettes.Weassumeyouwillbeusingdryfuelsonly(themoisturecontentofrewoodshould
notbemorethan15%).So,thisalsoholdsforthekindlingpaperandcardboard.Wetfuelcostsmoreenergy,leavesmoistureontheglassandsoilstheue.
2. Do not temper the burning process excessively.
Allowthestovesufcienttimetowarmup(staywithitatthisstage)anddonottempertheretooquickly.Bearthisruleinmind:youmustnottemperastoveuntilit
haswarmedupproperly.
3. Always make sure there is enough fresh air.
Inhousestoday,cracksandchinkshaveoftenbeensealed.Openingasmallgrateorcantileverwindowwillensuresufcientfreshair,providednofresh-air-supply
systemisused.
• Themainthingwhenmakingthereisthatboththeueandthestovereachthepropertemperature.
• Eachtimeyouwanttoopenthestovewhenburning,theair-controlslidemustbeopen(completelypulledout)toensureproperairsupply.
THE FINE HEAT FROM WOOD
Youhavepurchasedawoodstove.Inmanyrespects,woodusedasfuelisanidealchoice.Butwhat
exactlyiswood?Undertheinuenceofsunlight,atreebuildsupwoodcellsfromCO2(carbondioxide),
waterandminerals.So,infact,woodisstoredsolarenergy.Initsgrowthprocess,thetreetakesCO2
fromtheairandgivesoffoxygeninreturn.Alsointermsoftheenvironment,woodisanidealfuel.
Whenitislefttorot,thesameamountofCO2isreleasedaswhenitisburned.Inenvironmentalterms,
wethensaythatwoodis‘CO2-neutral’.
Only dry wood is stove wood
Notallwoodqualiesasstovewood.Goodburningisobtainedbyusingwoodthathasbeenseasoned
foratleasteighteenmonths.Thatistosay:preferablychoppedwoodthat,storedunderashelterand
protectedfromtherain,canslowlyletitsmoistureevaporate.Drywooddoesnotsizzleinthereand
doesnotsoottheglass.
MANUAL STOR
Preferredorderofwoodthicknessestobeusedwhenyoustartburningthestove.
1.kindlingwood(±2x2x30cm) 2.thickerwood(±4x4x30cm) 3.solidlog(±7x7x30cm)
PREFERRED WOOD THICKNESSES

14 GB
THE POWER OF FIRE
Asamatteroffactjustafewthingswithstandarealhotre.Yourstovecanalsobedamagedbyoverheating.Justtopreventthistakeaccountofnotburningmore
than4kilogramsofwoodatthesametime.4kgequalsabout4solidlogs;ideally,themoisturecontentofrewoodshouldnotbemorethan15%.Theconstruction
andtheusedmaterialsfromthestovearesuchlikechosentocontrolandresistareinaconsideredway.Soheatwithconsideration.
A FEW TIPS
• Maketherealwaysonabedofash.Thisisaninsulatinglayerforthereandanexcellentbedforthefuel.
• IftheStorisoverloadedwithtoomuchwoodandthemaximumamountofoxygenissupplied(whichhappenswhentheaerationslideisfullyopen),there
 may‘runwild’.Ifthisshouldoccur,closeaerationslidebypushingitinwards.Neverinsuchcaseleavethereplaceunattended.
• Youalsocontrolthetemperaturebytheamountandkindoffuelusedforeachload.
• RemoveexcessashesusingascooporanAshCleaner.Neverremoveashesusingavacuumcleanerbecauseremaystillcontinuetosmoulderfordays.Make
 sureyouleavealayerofashes(±3cm)forthenextretobemade.
• Whentheweatherisfoggy,itispreferablenottousethereplacesincethedraughtintheuewillbetoolow.
INITIAL FIRE-UP, A GOOD START
Youhavepurchasedabrand-newstove,‘zeroonthemeter’,hasnotseenaameyet.Thismeansyouaregoingtotakecareoftheinitial‘miles’.Theceramicrebricks
willstartevaporatingmoistureandyourwoodburningstovewillstartsettingtocure.Forthisreason,therstfewtimes,donotmakeyourretoohotbecauseotherwise
thebrickscouldcrack.Youneednotworryaboutanyshrinkagecracks.Theinitialre-uprequiressomeadditionaltimeandattention,aswellastheapproachwehave
outlinedbelowforyouinsteps.Beforestarting,pleasenotethefollowingimportantpoints:
• Whenstartingthereinthestove,opentheaerationslide.Thisisonlythekindlingposition!
• Whilering-upthestovethersttimesomeliquidmightcomedownfromtheceramicrebrick.Pleaseputsomeoldtowelsunderneaththestovebeforeringitup.
• Whenthestovehasreachedit’stemperatureyoucanclosetheaerationsslidealittle.Nowitiseasytoregulatetherebymeansofclosingoropening
 theaerationslideabit.
• Makesurethereissufcientventilation.
• Caution:afterinstallation,makesurethereisnoinammableand/orexplosion-hazardousmaterialinoronthestove,suchasaspraycan,packagingmaterial
 andthelike.Alsochecktheareainsidethestoveabovethebafe.

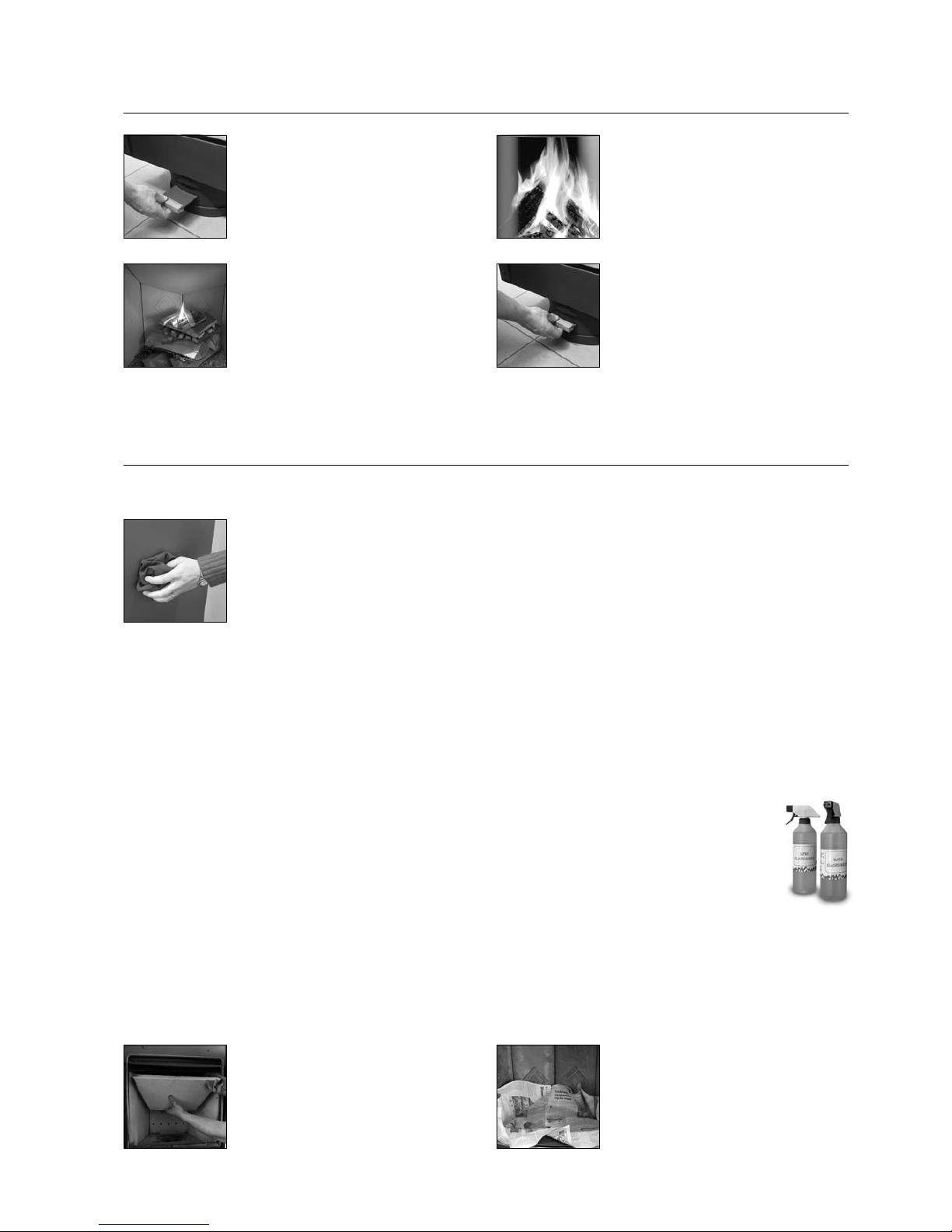

INITIAL FIRE-UP IN STEPS
1. Open the air-control slide completely
 bypullingittowardsyou.
3. Fillthestovewithahandfulofdryandthin
 kindlingwood,lightitandkeepthedooropen.
5. Allowtheretogooutandthestovetocool
off for an hour so that the moisture in the
 rebrickcanevaporate.Someliquidmightcome
 freefromtheceramicre-brick.Thereforeplace
 anoldtowelunderneaththestovebefore
 ring-up.
7. Thenusemoresolidlogs,±7x7cmthickand
 30cmlong.Atthesametime,setthedoorajar.
 Whenthelogsareproperlycatchingre,close
 thedoor.Allowsometimeforthestoveto
 heatup.
8. Caution:whenringupthenewstoveforthe
 rsttime,thestove’spaintwillsoftenandgive
 offabadsmell.Makesurethereissufcient
 ventilationintheroom.Trytotouchthestoveas
 littleaspossible.Thepaintwillhavehardened
 aftertherstburn.
6. Afteranhour,youwillstartbringingthewhole
stove at the proper temperature using first
 somethinkindlingwood.Setthedoorajar.
4. Stirupthereoffandonbysettingthedoorajar
 forjustamomenteachtime.
2. Lightalargeballofdrypaperagainsttheback
 plateoftheburningchamberandallowthisre
 togooutagain.
!

GB 15
HOW TO USE THE STOR
MAINTENANCE
Casing
Ceramic firebricks
• Dustthestoveusinganon-brousclothorsoftstovebrush.Cleanwithleansoapsudsifnecessary.
• DamagedspotscanbetouchedupusinganabrasiveclothandthespecialHarrieLeendersstovepaint.Askyousupplierforadvice.
Youneednotworryaboutanycracksintheceramicrebrickelementsaslongastheamedoesnotcomeintodirectcontactwiththemetalbehindthem.Shouldthis
bethecase,however,thenitwillbenecessarytoreplacethebrick;contactyoursupplier.
The glass
• Usepapertowelandthenremovethelightmoistureusingadampcloth.Exertsomelightpressureontheoutsideoftheglasssothatit
 willnotshift.
• Thicker deposits:
 Usemoistpapertowelandthewhiteashesfromthestoveoraspecialstove-glasscleaner.Allowamomentforthistohaveitseffect.
 Alwaysmakesurethattheseagentsdonotcomeintocontactwiththeenameltopreventstainsfrombeingformed.
1. Removethesteelandrefractorybafe.
 Liftthemslightlyandtiltthem.
 Thenyoucantakethemout.
Movingandsqueakingpartsmustbelubricatedonceayearusinggraphitegrease.Askyoursupplierforadvice.
2. Closetheair-controlslideandplaceanewspa-
peronthebottomofthestovetocollectthesoot.Af-
tersweepingthechimney,removetheaccumulated
sootfromthestove,andputtherefractorybafeand
steelbafebackintheirrespectivepositions.
Theglassissteamedupwhenburningwetfuelortoolittleoxygenissupplied.Also,theglassmaysteamupiftheredoesnotstartercelyenough.Thishappens,for
instance,whenyoustartwithsmalllogsinsteadofthinkindlingwood.Moisturewillthenremaininthestovefortoolong,andwillsettleonthecoldestpart:theglass.
Maintenance moving parts
Collecting soot when sweeping the chimney
Therefractory-boardbafeandsteelbafemustberemovedsothatthesootbeingremovedduringchimneysweepingwilllandatthebottomofthestove.
1. Open the air-control slide completely
 bypullingittowardsyou.
3. When the stove has been burning properly for
 awhile,addafewmoresolidlogs.(Firstopen
 theaerationslide.)Stacklightly.
 Theamount(notmorethan4logs)depends
 ontheheatrequired.
4. Foraglowingmassofcharcoal,youmayclose
 theaerationslideevenfurther.Youwillthen
 enjoytheheatlonger.Ifyouwanttoletthere
 diedown,opentheaerationslidealltheway.
 Theremainingwoodwillthenburnupquicker.
2. Place 4 fairly thick logs on the bottom of the
 stove.Stacksomekindlingwoodontopofthem.
 Stacklightlysothattheamecantakehold.
 Lightthekindlingwoodupinthestovewitha
 relighterorsomepaper.Allowsometimefor
the stove to heat up in order to ensure a proper
draught and a good fire under the more solid
 logstobeadded.Youwillthenalsokeeptheue
 cleaner.

16 GB
• AlllocalregulationsincludingthosereferringtonationalandEuropeanstandardsmustbeobservedwheninstallingtheappliance.
• Ensurethereissufcientventilation/airsupplyintheroomfromwhichyourstovegetsthecombustionair.
 Thisistheroomwherethestoveisinstalledifyoudonotuseawallorstove-baseair-supplysystem.
• Thestoveisnotsuitableforashareduesystem.
• Theappliancemustbemountedtoaoorhavingsufcientloadbearingcapacity.
• Ensureadequateaccessforcleaningtheappliance,theuegasconnectionandthechimney.
• Wheninstallingthestove,takeintoaccounttheminimumdistancesfromthewallsoastoavoidanyrerisk.
 Theminimumdistancesareshowninthegurebelow.(sizesinmm)
• Thedistancesbelowapplytonon-inammablewalls.Inammablewalls(e.g.wood)requiredifferentdistances.Askyoursupplierforadvice.
Specifications Stor
• Nominalpowerofthestoveis8kWatts.
• Fluegasmassow=8,6g/s
• Applianceweight=285kg
• Minimumchimneydraught=8,0Pa
• Fluegastemperaturedirectlyoverthestove=317°C
450
2x6002x600
2x600
530
530
450
1000
1000
GENERAL INSTRUCTIONS AND REGULATIONS

GB 17
INSTALLATION INSTRUCTIONS STOR
• TheinstallationoftheStorwithdecorativecasingmustbecarriedoutbyaskilledpersonemployedbyadealerrecognizedbyHarrieLeendersHaardkachels.
• Thecasingpartsaresusceptibletoscratching.Handlethemgently.
• Afterthestovehasbeenproperlyinstalled,burnsomekindlingwoodtocheckthedraught.
Safety recommendations:
• Glasstendstobreakeasily,andbrokenglassisquitesharp.Takethereforeadequatesafetyprecautions.
• Forgeneralsafety,werefertoguidelinesorregulationsissuedbyarelevantofcialbody.
• Note:ensurethereisnoinammableand/orexplosion-hazardousmaterialinoronthestovesuchasaspraycan,packingmaterialorthelike. 
 Alsocheckinsidethestovethespaceabovethebafes.
Materials and tools required
• Plumbline
• Spiritlevel
• Handtruck
• Knife
• Slidingpieces

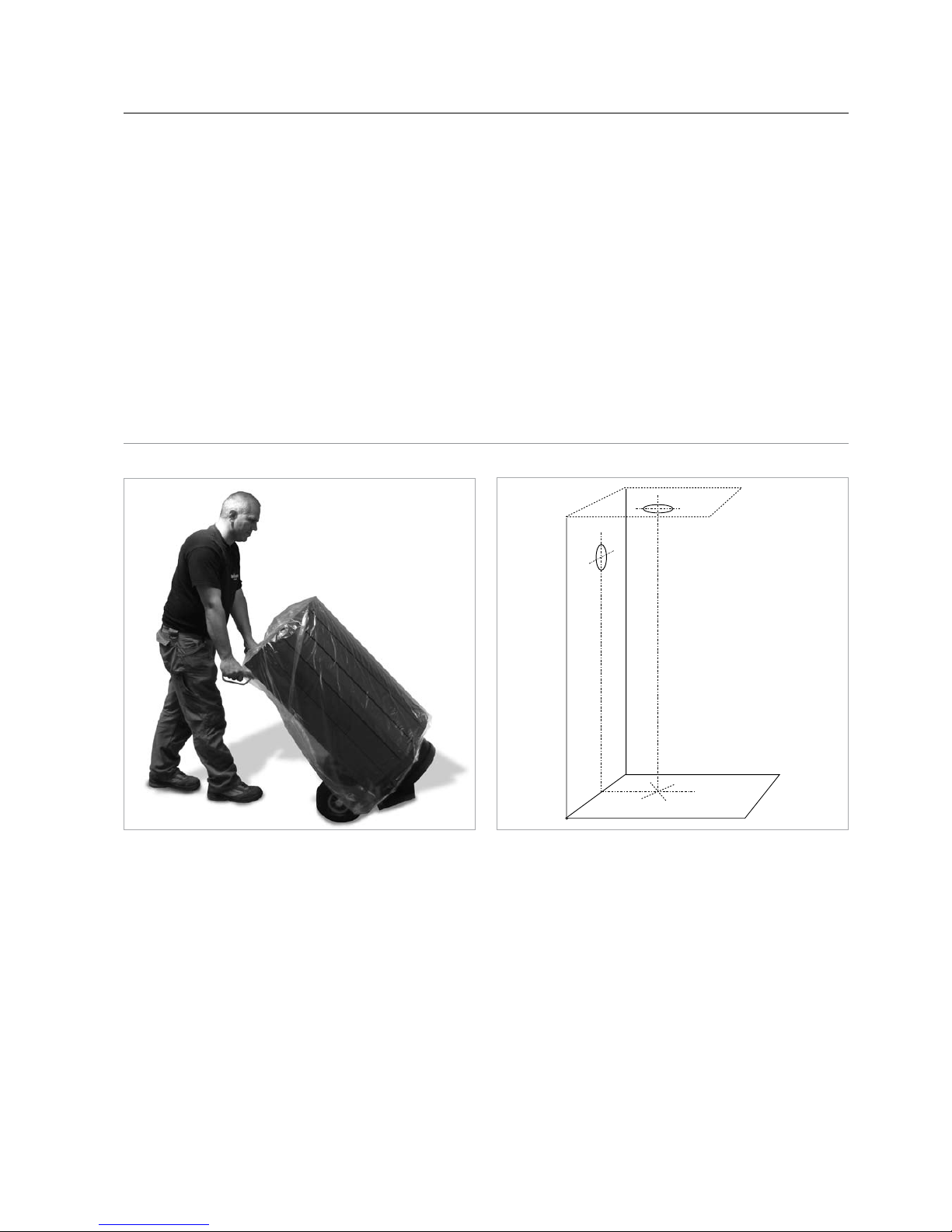

1.Tranportation
 • Removetheplasticwrappingandsaveit.
 • Openthedoor,pushitupwards,removeitandputitinasafeplace.
 • Putplasticwrappingbackinplace.
 • Placestyrofoamorapackingcushionbetweenthestove
  andthehandtruckforprotection.
 • Movethestovewithitsfrontrestingagainstthehandtruck.
2.Determining the stove’s position
 • Determinethecentreoftheueontheoorusingaplumbline
  andmarkitoff.

18 GB
3. Positioning the stove
 • Pushthestovetothemarkedpositionusingslidingpieces.
  Becarefulnottodamagetheoor.
 • Removetheslidingpieces.
 • Removetheplasticwrapping.
4. Levelling
 • Tiltthestovetoreachthefouradjustinglegs.
 • Turntheadjustinglegstolevelthestove.
 • Ensurethatallfourlegstouchtheoorevenlysothatthestove
  isrmlypositionedontheoor.
5. Making the base rotatable
 • Fixedposition:leavethebaseasdelivered.
 • 2x60°rotatable:releaseboltno.1.Slightlyloosenboltsno.2,and
  securethemwiththenut(open-endspannerj.w.13).
 • Checktoensureboltsno.2havenotbeenloosenedtoomuch.
Top view of the base
2 2
1
