Hayward ColorLogic WFCLSYNC User manual

Page 1
ColorLogic®RGB LED Sync
WFCLSYNC
Introduction
The Hayward Sync Module is a driver that permits compatibility between Hayward LED Waterfalls (Sheer 500 LED) and
Hayward Universal ColorLogic® LED lights from the same power source (same circuit). The Sync Module will sync with 17
different Light Show programs for the ultimate backyard experience. The Sync Module can drive up to 3 Hayward LED
Waterfalls.
IMPORTANT SAFETY INSTRUCTIONS
CAUTION: BEFORE INSTALLING OR SERVICING THIS ELECTRICAL EQUIPMENT, TURN POWER SUPPLY OFF.
WARNING: READ AND FOLLOW ALL INSTRUCTIONS IN THIS OWNER’S MANUAL AND ON THE EQUIPMENT.
FAILURE TO FOLLOW INSTRUCTIONS CAN CAUSE SEVERE INJURY AND/OR DEATH.
WARNING: THIS PRODUCT SHOULD BE INSTALLED AND SERVICED ONLY BY A QUALIFIED PROFESSIONAL.
CAUTION: RISK OF ELECTRICAL SHOCK, NOT TO BE INSTALLED WITHIN 10 FEET (3 METERS FOR CANADIAN
INSTALLATIONS) OF REACH PATH OF WATERS EDGE.
ATTENTION INSTALLER: THIS MANUAL CONTAINS IMPORTANT INFORMATION ABOUT THE INSTALLATION,
OPERATION, AND SAFE USE OF THIS PRODUCT THAT MUST BE FURNISHED TO THE END USER OF THIS
PRODUCT. FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS COULD RESULT IN SERIOUS INJURY.
WARNING: ALL ELECTRICAL WIRING MUST BE IN CONFORMANCE WITH ALL APPLICABLE LOCAL CODES,
REGULATIONS AND CANADIAN ELECTRICAL CODE (CEC). HAZARDOUS VOLTAGE CAN SHOCK, BURN AND CAUSE
DEATH OR SERIOUS PROPERTY DAMAGE. TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT USE AN
EXTENSION CORD TO CONNECT UNIT TO ELECTRIC SUPPLY.
CAUTION: SUPPLY CIRCUIT MUST BE PROTECTED BY A GROUND FAULT CIRCUIT INTERRUPTER.

Page 2
CAUTION: DO NOT USE WITH DIMMERS.
CAUTION: FOR OUTDOOR USE, MOUNT AT LEAST 1 FOOT (30cm) ABOVE GROUND.
WARNING: DO NOT CONNECT TWO OR MORE POWER SUPPLIES IN PARALLEL.
CAUTION: NOT FOR USE WITH SELF-CONTAINED SPAS OR HOT TUBS
Specifications

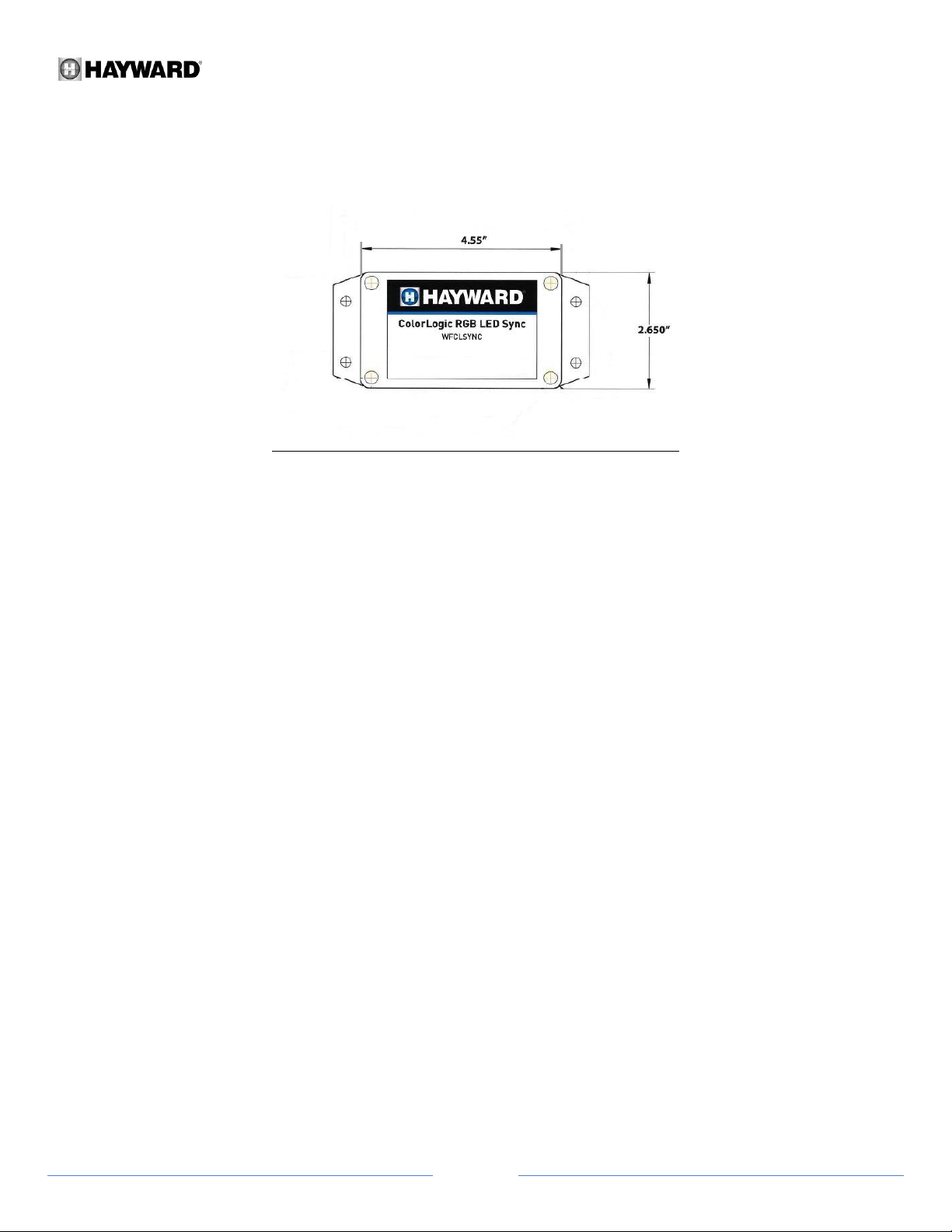

Length: 4.55 inches (115 mm)
Width: 2.650 inches (67 mm)
Enclosure Type: Painted metal
Electrical: Input - 14VAC
Output - 12VDC
Current –3A Max
Watts –36VAC
Frequency –60Hz
(Use only Hayward provided connection and a maximum length of 100 feet of cord to the waterfall)
NOTE: SUITABLE FOR WET LOCATIONS
Contents
1 - Sync Module (WFCLSYNC)
1 - 3 Way Splitter (WFXSPT3)
1 - User Instruction
Installation
- Sync Module includes a 4 foot long power cable

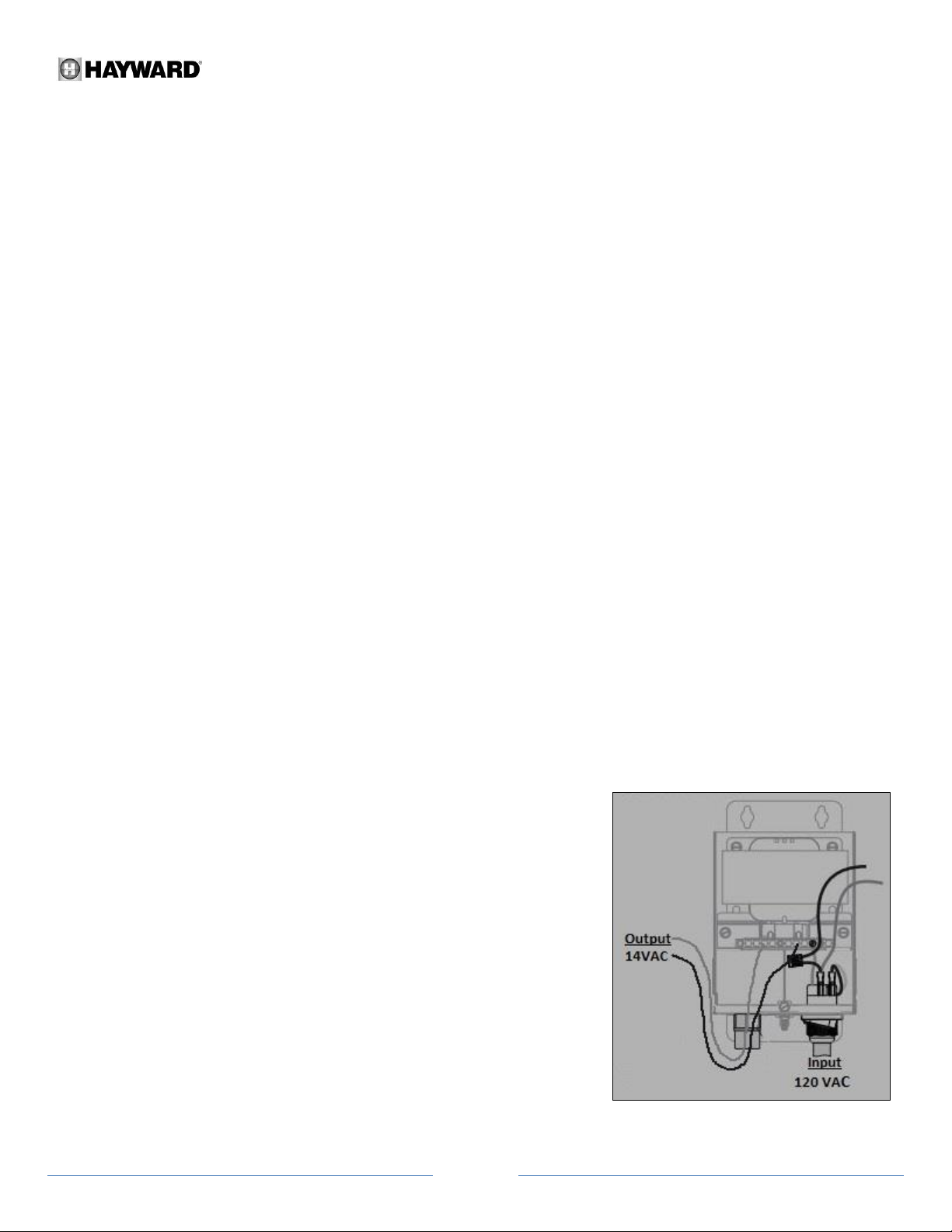

- Figure 1 shows wiring from Hayward transformer to Sync Module
- Connect and lock the Sync Module from the 3-Way Splitter to the waterfall
power cable(s)
- ColorLogic® light(s) must be connected to the same power source as the
Sync Module.
- The Sync Module is capable of syncing up to 3 LED Waterfalls using the
provided 3 Way Splitter. Multiple Sync Modules can be connected on the
same power source. Consult a qualified professional for electrical work.
NOTE 1: SHALL BE INSTALLED ONLY WITH CSA CERTIFIED
TRANSFORMER (LTBCY11300).
NOTE 2: SHALL BE INSTALLED WITHIN 1 FOOT (30cm) FROM CSA
CERTIFIED TRANSFORMER (LTBCY11300).
Figure 1

Page 3
Operation
Choose a light show from 17 of the available settings:
- Toggle light transformer from “On”, back to “Off”, and back “On” between 2 to 10 seconds.
A new Sync Module will require a sync to be performed between the waterfall and pool lights. Power the transformer
“On” for 1 minute prior to sync. Power the transformer “Off” and wait 14 seconds before power “On”. Lights will now be
synched. If power switch is turned “Off” for more than 15 seconds, the Sync Module will store the last running Light
Show. The next time the unit is powered on, the Sync Module will load the last running show within 15 seconds.
Order of Light Show Programming:
1: Voodoo Lounge
2: Deep Blue Sea
3: Royal Blue
4: Afternoon Skies
5: Aqua Green
6: Emerald
7: Cloud White
8: Warm Red
9: Flamingo
10: Vivid Violet
11: Sangria
12: Twilight
13: Tranquility
14: Gemstone
15: USA
16: Mardi Gras
17: Cool Cabaret
Troubleshooting
Issue
Cause
Remedy
Lights are not turning
“On”.
Breaker is off or tripped
Possible loose connections
Reset breaker
Secure Sync Module input & out connections
Lights are not in sync
Lights were turned on and
off too quickly
Power transformer “On” for 1 minute prior to sync. Power
transformer “Off”and wait 14 seconds before power “On”. Verify
all lights are in sync after 4 seconds. If unsuccessful, repeat sync
procedure (use of a stopwatch is ideal)
Additional questions and product support can be answered by the Hayward Technical Support team at
1-888-238-7665
