Heartland 8005404P User manual

STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
www.heartlandcabinetry.com/parts
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-888-840-0937
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
B348005404P04
Please Recycle
Recicle Por Favor
Réutilisez SVP
Decorative hardware is not included with the unit.
La Herramienta decorativa no se incluye con la unidad.
Le matériel décoratif n'est pas inclus avec l'unité.
Heartland
CABINETRY
TM

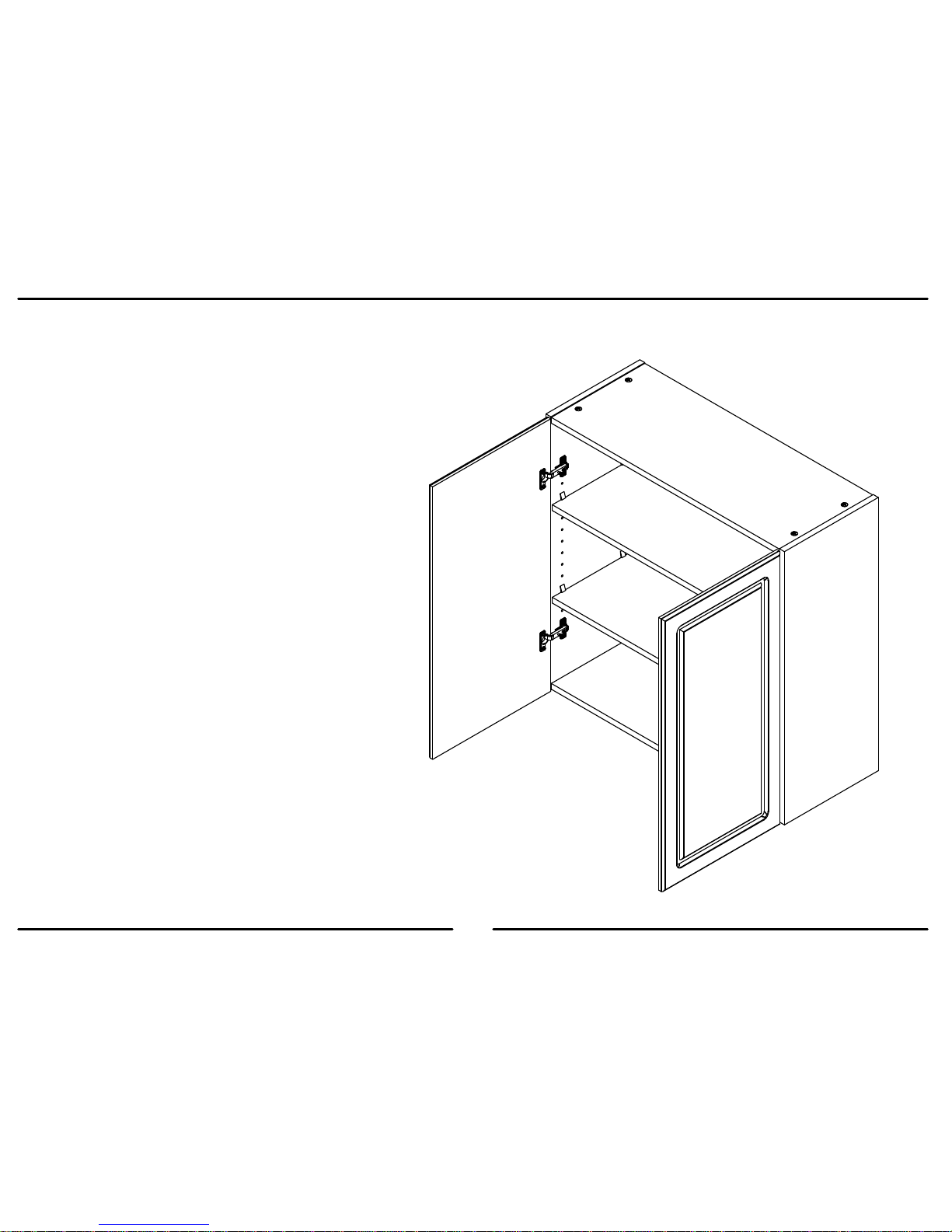

8005404P
W3030
30" Wall Cabinet

B348005404P04
3 /19
www.heartlandcabinetry.com

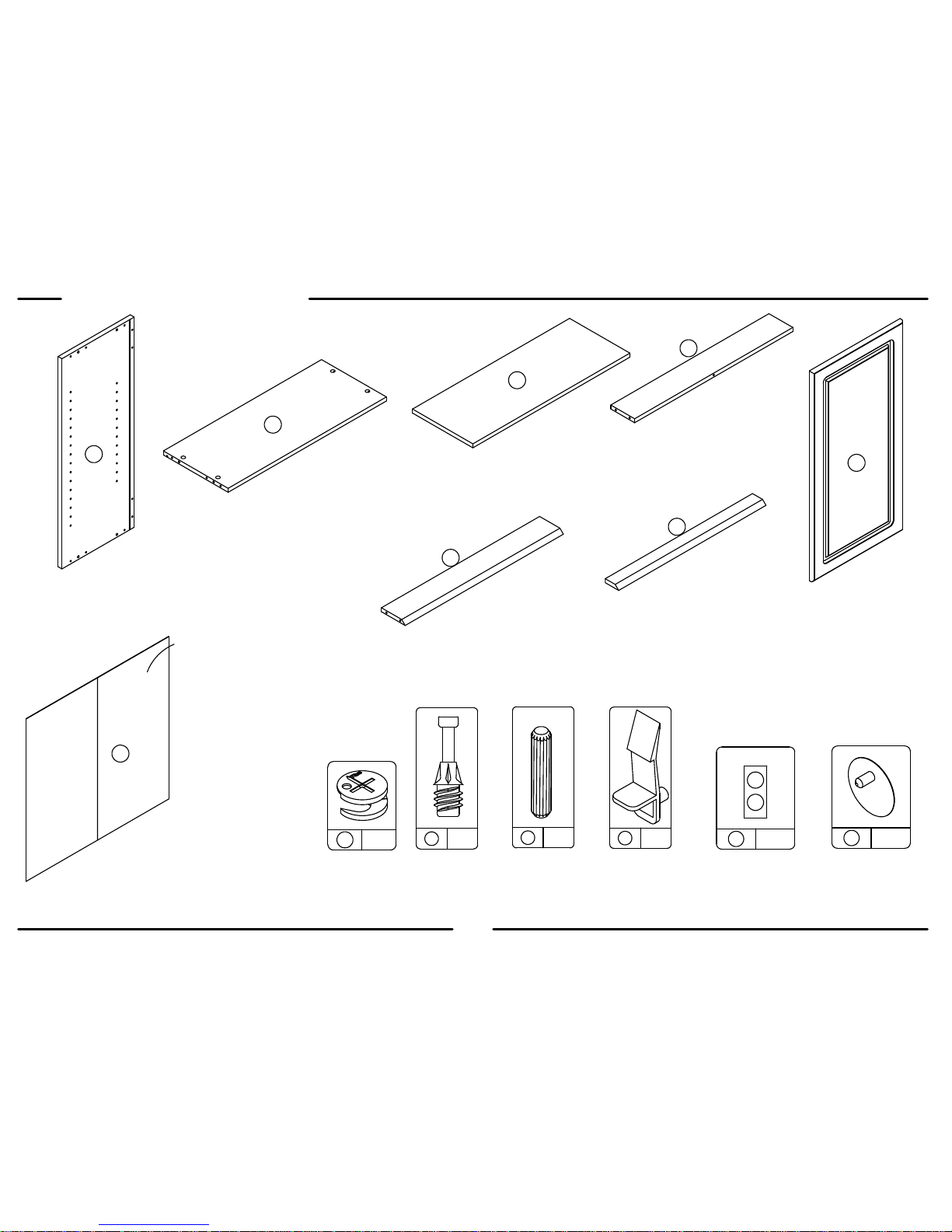

PARTS - PIEZAS - PIECES
C
D
E
F
G
2 - doors
2 - puertas
2 - portes
38003403072
2 - adjustable shelves
2 - estantes ajustable
2 - tablettes regable
38005015030
2 - fixed shelves
2 - estantes fijo
2 - étagères fixe
38005015020
back panel
panel trasero
panneau arriere
K800501500
A
x
2
8
cam bolt
#A22510
perno de leva
boulon de came
x
3
22
wood dowel
#A21660
pasador de madera
cheville de bois

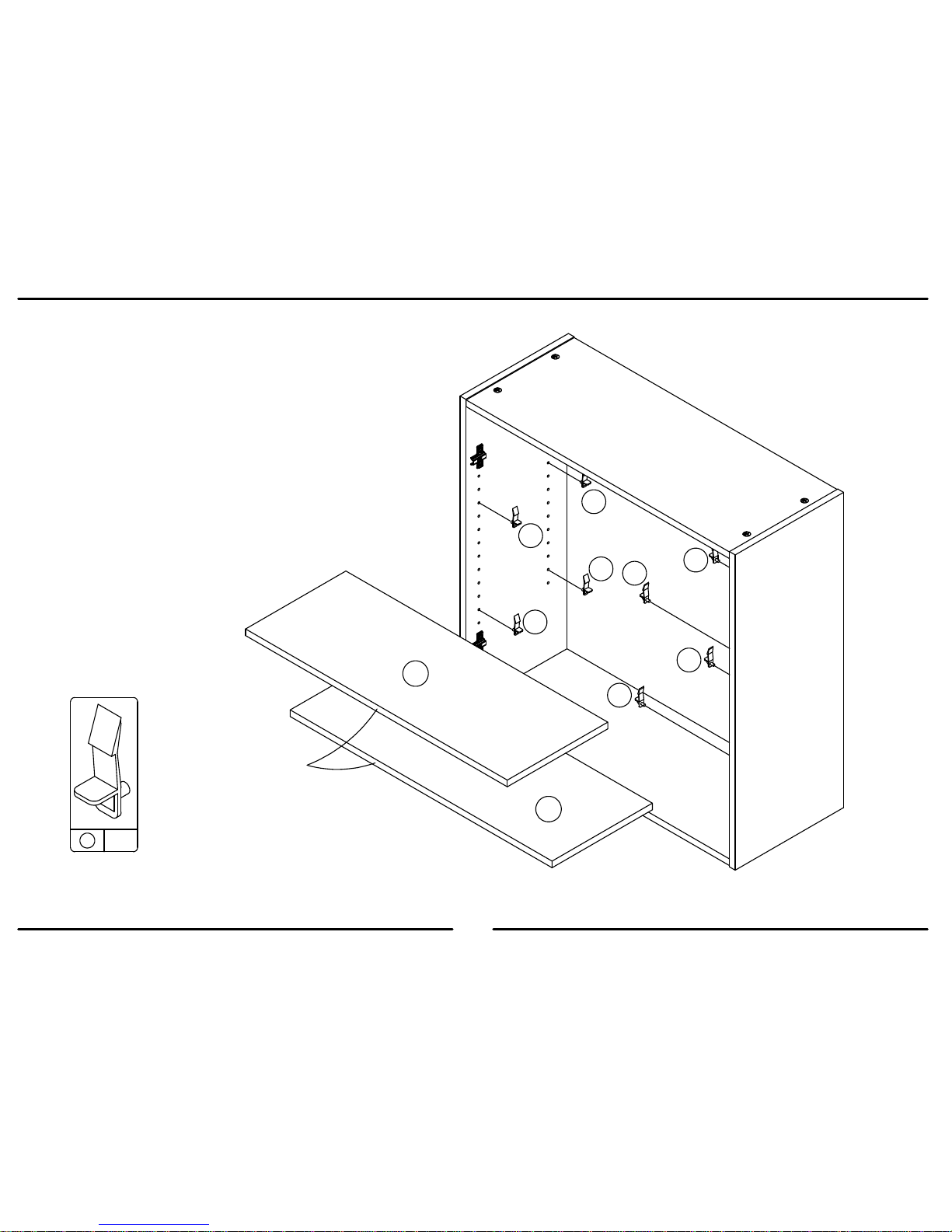

x
4
8
shelf support
#A79100
soporte de tablero
support de la tablette
2 - end panels
2 - los paneles de extremo
2 - panneaux d'extrémité
38003015012
top rail
carril superior
guide supérieur
38005000041
bottom rail
carril inferior
guide inférieur
38005000051
wall support
soporte de la pared
support mural
38005000060
x
64
#A243015
cam cover
cubierta de la leva
couvre-came
x
52
#A89210
rubber bumper
extra goma
butoir en caoutchouc
This piece is paperboard
construction.
It is not made from
wood, but is required for
the assembly lf your unit.
Esto pedazo son la
construcción del cartón.
Ello no son hecho de
madera, pero se
requirere para la
asamblea de su unidad.
Ce pièce sont de
construction en carton.
Elle ne sont pas
fabriquée de bois, mais
nécessaires pour
l'assemblage de votre
meuble.
B
H
x
#A22570
cam lock
cerradura de leva
serrure de came
18

B348005404P04
4 /19
www.heartlandcabinetry.com
PARTS - PIEZAS - PIECES
7x 4 x 1
8
#A65615
hinge
bisagra
charniere
x 6
9
#A13720
2" screw
tornillo 2"
vis 2"
#A99040
glue bottle
pegamento
bouteille de colle

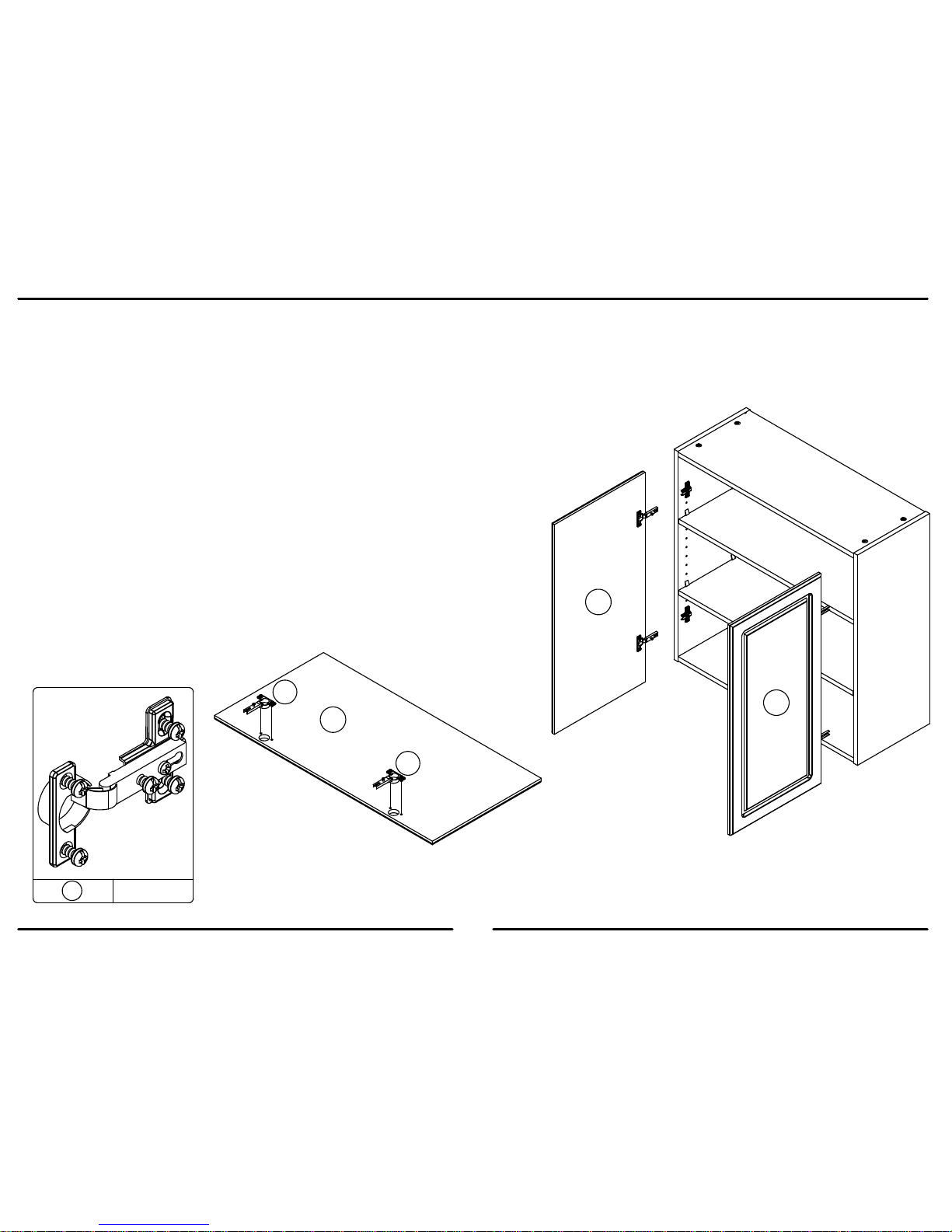

Loosen screw and slide hinge apart.
Afloje el tornillo y resbale la bisagra aparte.
Desserrez la vis et faites glisser la charnière
pour la séparer.
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B348005404P04
5 /19
www.heartlandcabinetry.com
x
2
8
2
X 2
A
7
7
x 4

2
B348005404P04
6 /19
www.heartlandcabinetry.com
8
x
322
x 1

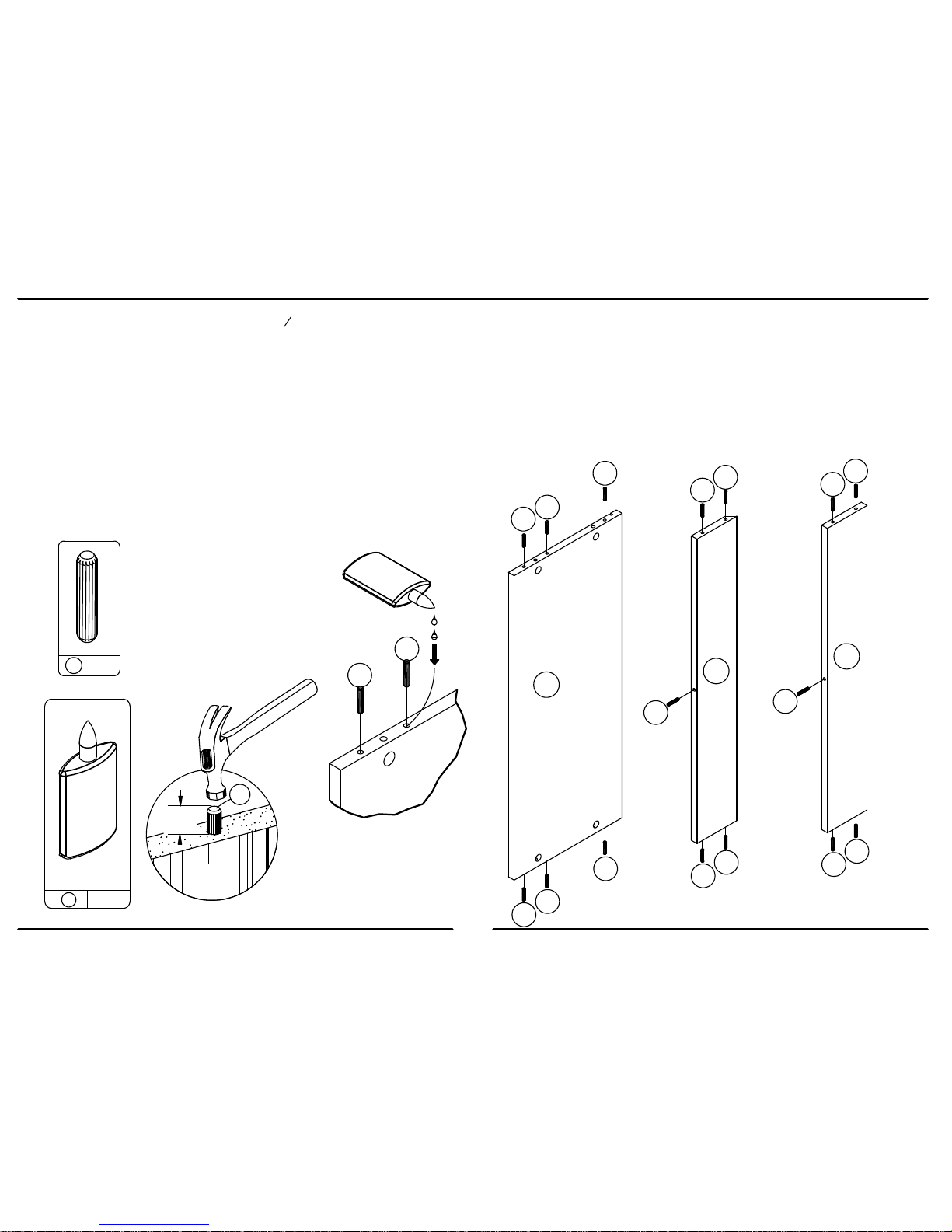

Fill each dowel hole approximately 13full with glue. Press the wood dowels into the holes as shown in the detail view.
NOTE: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo de pegamento. Presione los pasadores de madera en los agujeros según se muestra
en las indicaciones.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un paño húmedo actual para limpiar esto
para arriba como usted monta el gabinete.
Remplissezchaquetroudegoujonàenvironle1/3pleindecolle.Pressezlesgoujonsen
boisdanslestrouscommemontrédansl'illustrationdétaillée.
Note:Ildevraityavoirunpeudecollequisortàmesurequelesgoujonssontinsérés.
Gardezunlingehumideàportéedelamainpouressuyerl'excèsdecolleàmesureque
vousassemblezl'armoire.
E
Approx.
7/16"
3
3
3
33
33333
3
3
3
3
3
3
3
3
3
D
Bx 2

3
B348005404P04
7 /19
www.heartlandcabinetry.com
B
1
x 2
Be sure cam locks (1) are completely inserted into holes.
Esté seguro que las cerraduras de la leva (1) estén insertadas total mente en los agujeros.
Assurez-vous que les serrures de came (1) sont complètement insérées dans les trous.
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
18
1

4
B348005404P04
8 /19
www.heartlandcabinetry.com
8x 1
B
B
D
E
B
3
3
Note the direction of the beveled edge.
Observe la dirección del borde biselado.
Remarquez la direction du bord biseauté.
Apply glue into the hole in B board approximately 13full. Press the parts together.
Aplicar pegamento en el agujero B Junta aproximadamente 1/3 completo. Presione las piezas juntas.
Appliquer la colle dans le trou b bord d'environ 1/3 plein. Appuyez sur les pièces ensemble.

5
B348005404P04
9 /19
www.heartlandcabinetry.com
8x 1
E
A
D

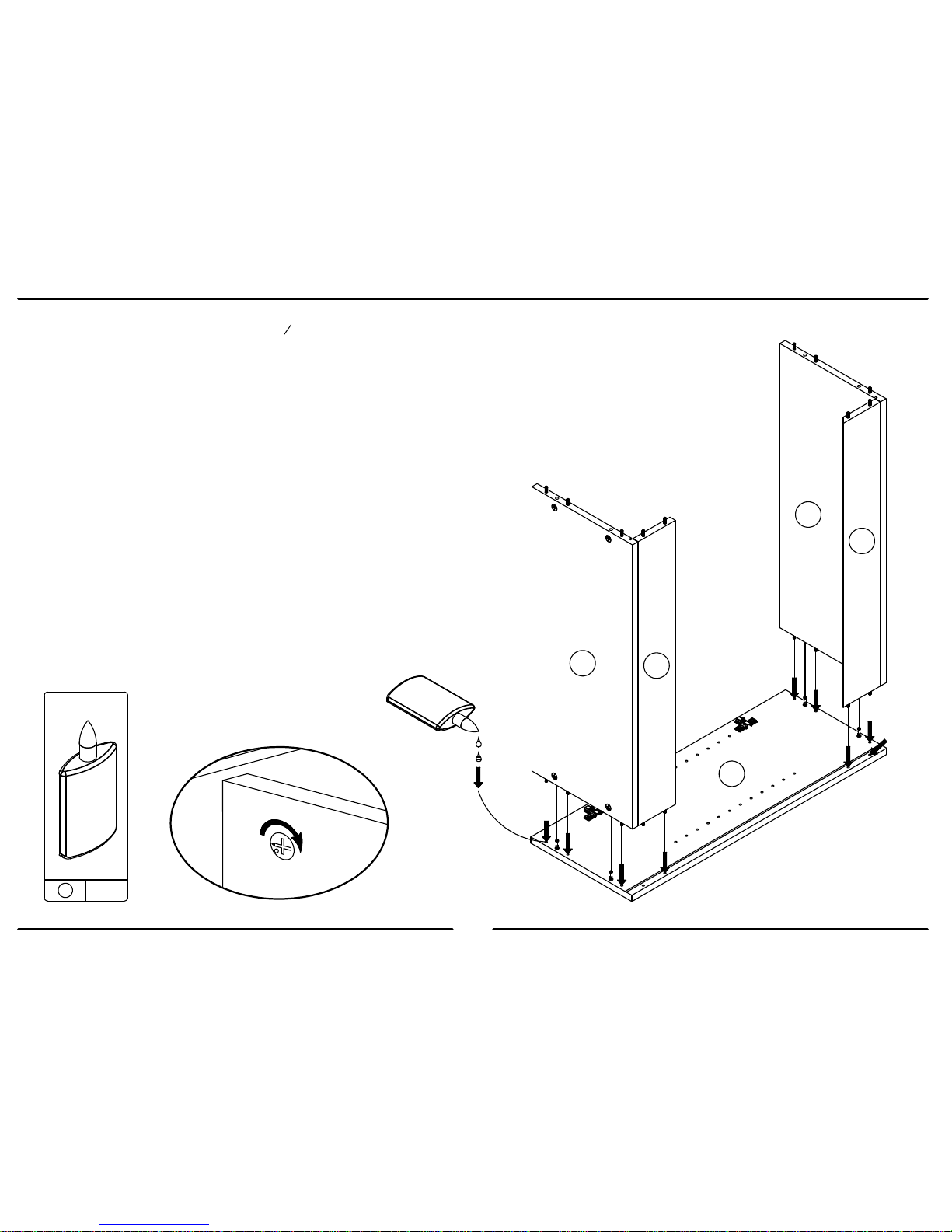

Fill each dowel hole approximately 13full with glue then press the parts together and turn the cams.
Wipe excess glue with a damp cloth.
Llene cada pasador del agujero aproximadamente 1/3 por completo de pegamento
después presione las piezas juntas y dé vuelta a las levas.
Limpie el exceso de pegamento con un paño húmedo.
Remplissez chaque trou de goujon à environ 1/3 de colle puis pressez les
parties ensemble et tournez les cames.
Essuyez l'excès de colle avec un linge humide.
B
B
UNLOCKLOCK
APRETAR
DESAPRETAR
OUVRIRSERRER

6
B348005404P04
10 /19
www.heartlandcabinetry.com
raw surface
superficie cruda
surface crue
H
E
D
B
B
A

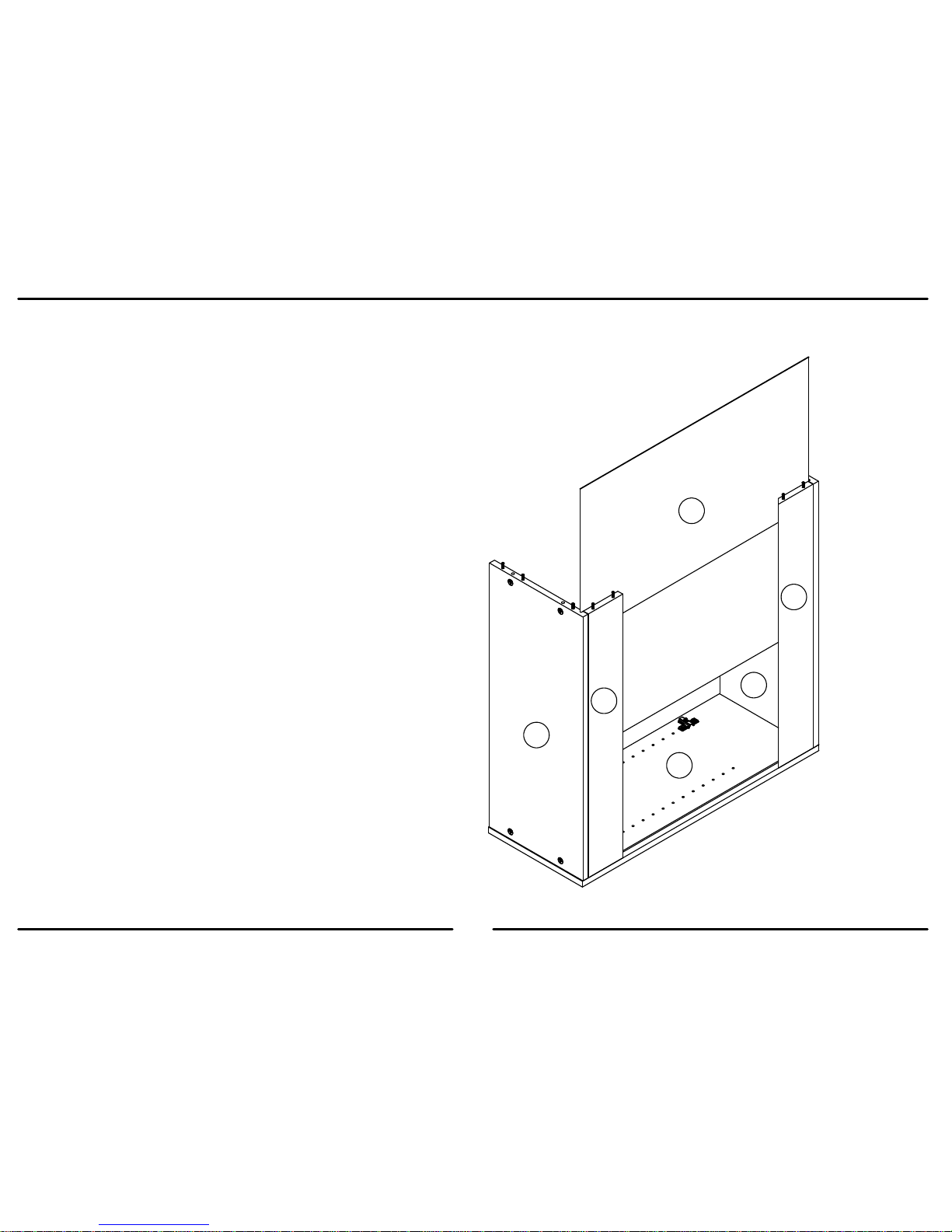

Carefully turn cabinet over.
Slide the back panel into the slots and into the slot in the
end panel (A).
Dé la vuelta cuidadosamente al gabinete.
Resbale el panel trasero dentro de las ranuras ) y dentro
de la ranura en el panel de extremo (A).
Retournez délicatement l'armoire.
Glissez le panneau arrière dans les fentes ) et dans la
fente à l'extrémité du panneau (A).

7
B348005404P04
11 /19
www.heartlandcabinetry.com
8x 1
D
B
A
E
H
A
B
A

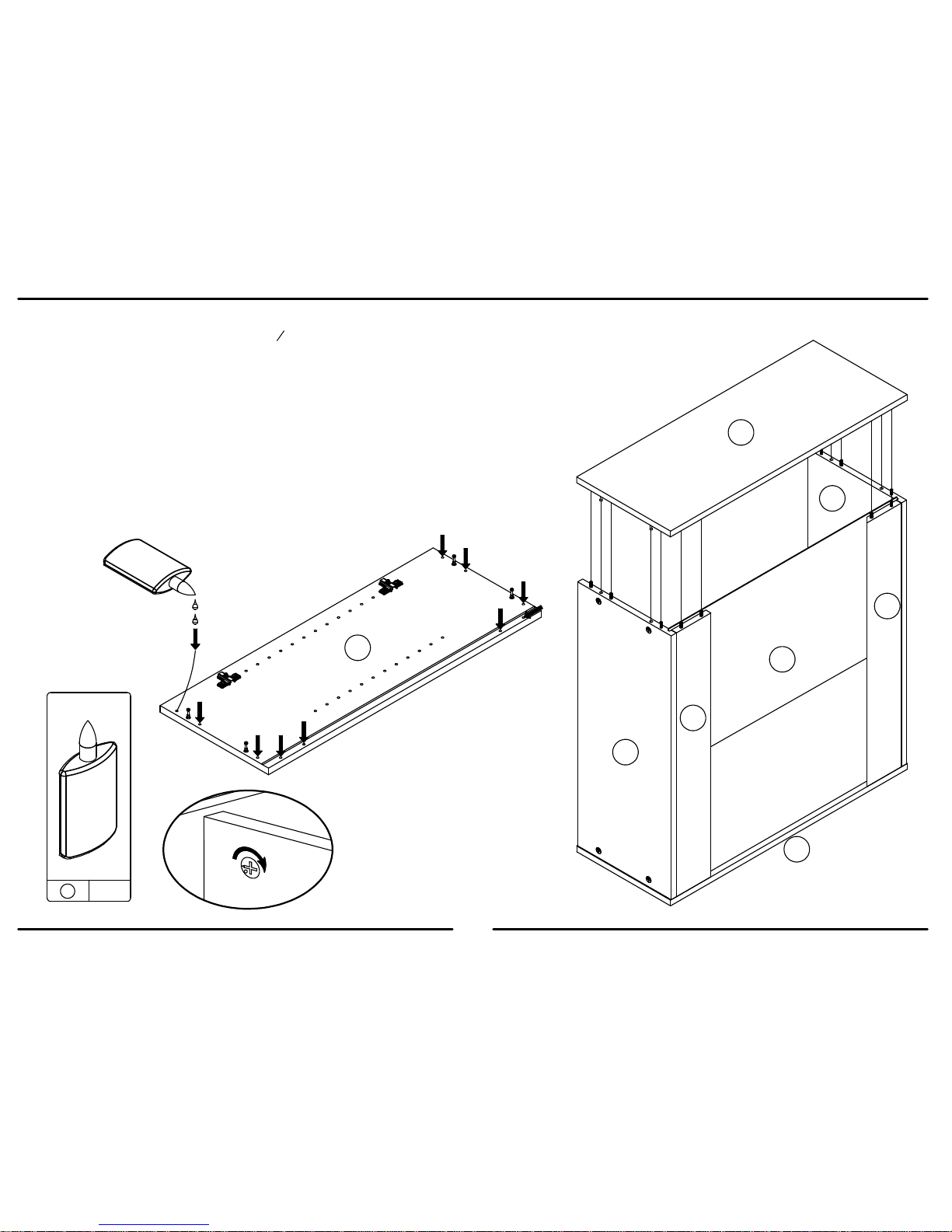

Fill each dowel hole approximately 13full with glue. Press the parts together and turn the cams.
Wipe excess glue with a damp cloth.
Llene cada pasador del agujero aproximadamente 1/3 por completo de pegamento
después presione las piezas juntas y dé vuelta a las levas.
Limpie el exceso de pegamento con un paño húmedo.
Remplissez chaque trou de goujon à environ 1/3 de colle puis pressez les
parties ensemble et tournez les cames.
Essuyez l'excès de colle avec un linge humide.
UNLOCKLOCK
APRETAR
DESAPRETAR
OUVRIRSERRER

8
B348005404P04
12 /19
www.heartlandcabinetry.com
1"
stud
montante
planche
wallboard
muro
mur
25-
516
"
9x 2
NOTE: If you are hanging this cabinet within 1" of the ceiling, you will not use the wall support (F). Go to Step 9.
NOTA: Si usted está colgando este gabinete con 1” del techo, usted no utilizará el suporte de
la pared (F). Vaya al paso 9.
NOTE: Si vous accrochez cette armoire à 1" du plafond, vous n'utiliserez pas le support mural
(F). Passez à l'étape 9.
Locate the wall stud and determine placement for the wall cabinet. Mark location on wall for
the wall support .
Localice el perno prisionero de la pared y determine la colocación para el gabinete de pared.
Marque la localización en la pared para el suporte de la pared.
Repérez un montant dans le mur et déterminez l'emplacement pour l'armoire murale. Marquez
l'emplacement sur le mur pour le support mural.
Drill two 316 inch diameter holes vertically in center of wall support (F) as shown.
Locate wall stud and attach the wall support to the wall into the stud in the wall using two screws (9),
making sure the wall support is level.
Perfore dos agujeros de 3/16” diámetro verticalmente en el centro del suporte de la pared
donde el perno prisionero de la pared será localizado. Localice el perno prisionero de la pared
y una el suporte de la pared a la pared en el perno prisionero en la pared usando dos tornillos
(9), cerciorándose de que el suporte de la pared esta a nivel.
Percez deux trous de 3/16" de diamètre verticalement au centre du support mural à l'endroit où le
montant sera situé. Repérez le montant dans le mur et fixez le support mural au mur dans le
montant dans le mur avec deux vis (9), en vous assurant que le support mural est au niveau.
Center of wall stud location
Centro de los perno prisionero de la pared
Centre des montant du mur
Usethisdimensionto
determinetheheightofthewallsupport.
Utiliceestadimensiónparadeterminar
laalturadelsoportedelapared.
Utilisezcettedimensionpourdéterminer
lahauteurdusupportmural.
LEVEL
NIVEL
AU NIVEAU

9
B348005404P04
13 /19
www.heartlandcabinetry.com
2"
2"
Center of wall studs
9x 4

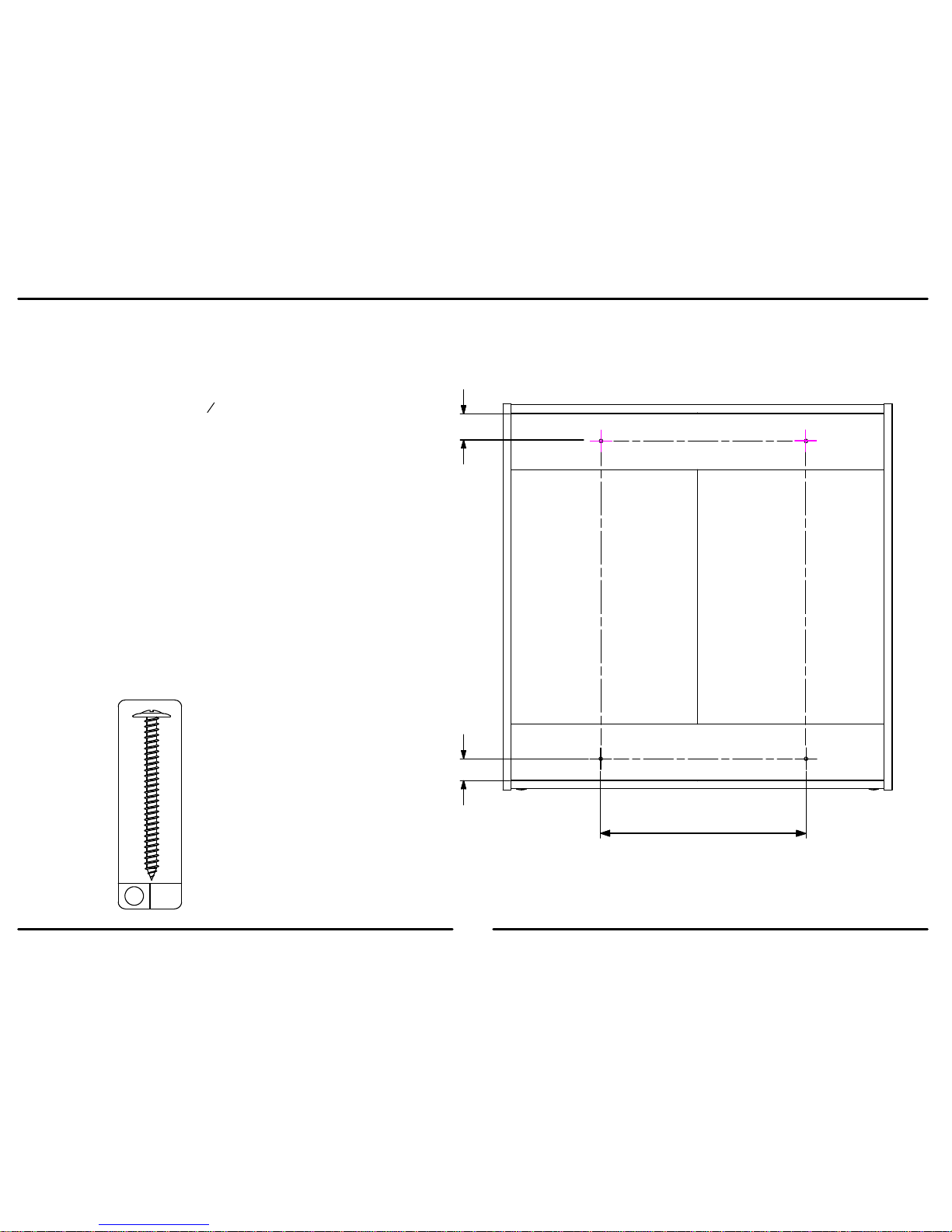

Locate the wall studs and drill a 316" diameter hole 2" down from the
top inside of cabinet and 2" up from bottom inside of cabinet, through
the top and bottom rails.
Fasten the cabinet to the wall using two 2" screws (9) through the back
panel, into the wall stud.
Localice el perno prisionero de la pared y perfore un agujero 3/16 de
diámetro 2” abajo de la parte inferior dentro del gabinete y 2” para arriba
de la parte inferior dentro del gabinete, a través de la parte superior y
de los carriles inferiores.
Sujete el gabinete a la pared usando dos 2” tornillos (9) a través del
panel trasero en el perno prisionero de la pared.
Repérez le montant dans le mur et percez un trou de 3/16" de diamètre 2"
sous le dessus intérieur de l'armoire et 2" au-dessus du fond intérieur de
l'armoire, à travers les guides supérieur et inférieur.
Fixez l'armoire au mur avec deux vis de 2" (9) à travers le panneau
arrière et dans le montant dans le mur.
Centre des montants du mur
Centro de los pernos prisioneros de la pared

10
B348005404P04
14 /19
www.heartlandcabinetry.com
x
4
8
finished edge
borde acabado
ford fini
C
C
4
4
4
4
4
4
4
4

11
B348005404P04
15 /19
www.heartlandcabinetry.com

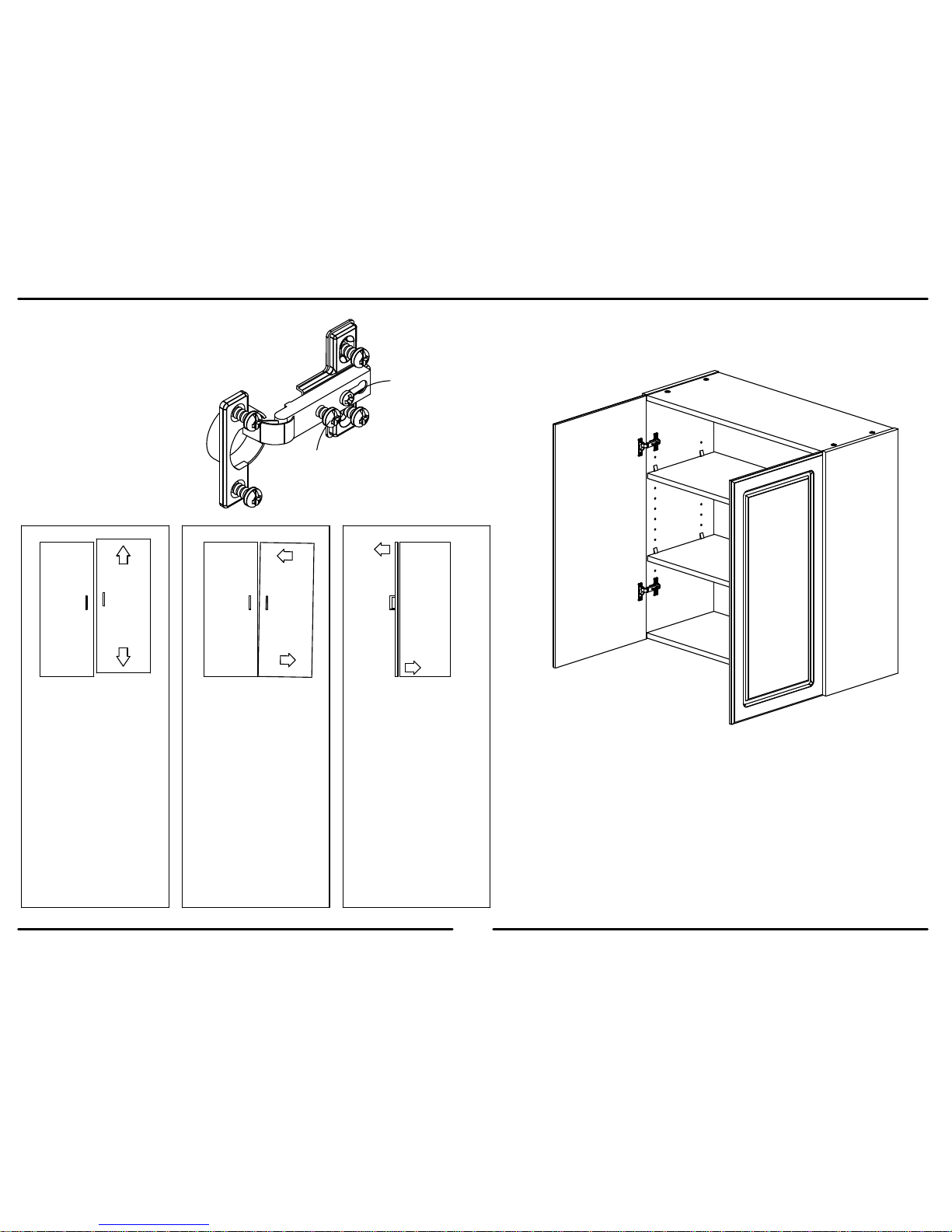

7x 4
G
G
7
7
Gx 2
You will need to drill the door after you have purchased a decorative handle of your choice.
Drill a through hole in the door according to the hardware you purchase.
Usted necesitará perforar la puerta después de que usted haya comprado una manija
decorativa de su opción. Perfore a través del agujero en la puerta según la herramienta
que usted compra.
Vous devrez percer la porte après avoir acheté la poignée décorative de votre choix.
Percez un trou dans la porte en fonction du matériel que vous avez acheté.

12
B348005404P04
16 /19
www.heartlandcabinetry.com
Loosen screw C
Adjust door.
Tighten screw C
*side view
Suelte el tornillo C
Acomode la puerta.
Ajuste el tornillo C
*la vista lateral
Défaites le vis C
Ajustez la porte.
Serrez le vis C
*le côté envisagent
Loosen screw C
Turn screw B to
move door.
Tighten screw C
Suelte el tornillo C
Dévuelta el tornillo B
para mover la puerta.
Ajuste el tornillo C
Défaites le vis C
Le vis du tour B
déplacer la porte.
Serrez le vis C
Loosen screw A
Adjust door.
Tighten screw A
Suelte el tornillo A
Acomode la puerta.
Ajuste el tornillo A
Défaites le vis A
Ajustez la porte.
Serrez le vis A
A
A
C
B
Adjustment of the door can be made by loosening the screws, adjusting the
door, and retightening.
El arreglo de la puerta puede ser hecho aflojando los tornillos, ajustando la
puerta, y volviéndola a apretar.
Vous pouvez régler la porte en desserrant les vis, en ajustant la porte, et en
serrant les vis de nouveau.

13
B348005404P04
17 /19
www.heartlandcabinetry.com
6
6
6
6
5
5
G
G
5
5
x
64
x
52

B348005404P04
18 /19
www.heartlandcabinetry.com
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to
support the maximum loads shown.
Exceeding these load limits could
cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para
soportar la carga máxima anotada.
El exceder estos límites puede
causar inestabilidad, colapsarse y/o
causar serias lesiones.
Ce meuble a été conçu pour
supporter les charges maximales
indiquées. En excédant ces limites
de charge, le meuble pourrait devenir
instable, s’effondrer, et/ou causer des
blessures graves.
35 lbs.
15.9 kg.
0 lbs.
0 kg.
40 lbs.
18.1 kg.
35 lbs.
15.9 kg.

B348005404P04
19 /19
www.heartlandcabinetry.com
Certificate of Conformity
1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture:
□Tiffin OH
5. See front page of instruction manual for date of manufacture.
