HEIDENHAIN IK 5000 QUADRA-CHEK User manual

IK 5000
QUADRA-CHEK
5/2017
Installationsanleitung
Installation Instruction
Guide d’installation
Istruzioni di installazione
Instrucciones de instalación
Installationsanvisning
Installatie-instructies
Pokyny k instalaci
Instrução de Instalação
Instrukcja instalacji
Инструкция по установке
Kurulum Talimatları
設置説明書
安装说明

IK 5000 QUADRA-CHEK
2
Product overview

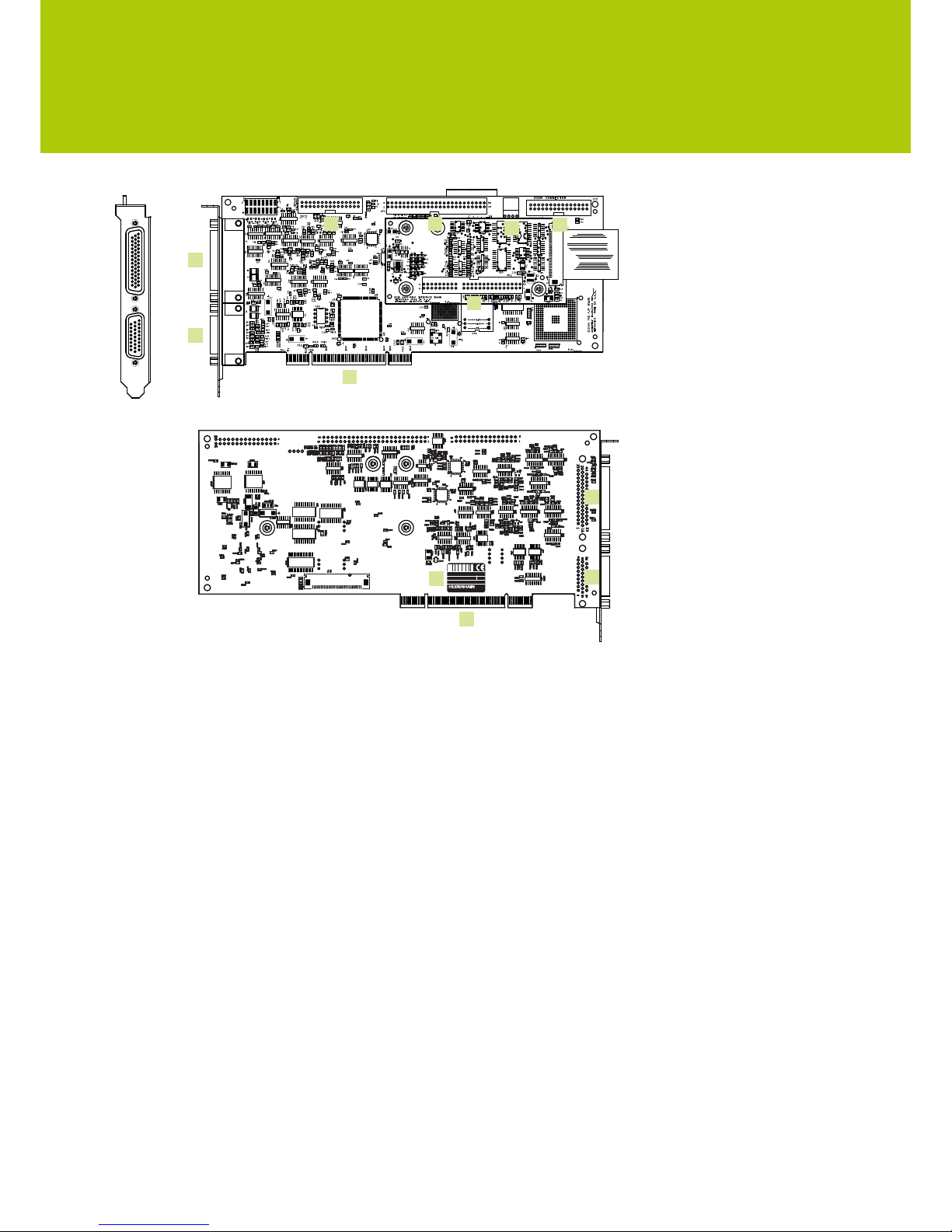

Front IK 529x (ID 678414-xx, ID 678415-xx), IK 539x (ID 678417-xx, ID 678418-xx),
IK 549x (ID 678420-xx, ID 678421-xx)
A
C
I
DEF
B
G
Rear IK 529x (ID 678414-xx, ID 678415-xx), IK 539x (ID 678417-xx, ID 678418-xx),
IK 549x (ID 678420-xx, ID 678421-xx)

IK xxxx QUADRA-CHEK
ID 123456-xx xx
SN 12 345 678 x
A
B
G
L
Front IK 539x (ID 678416-xx), IK 549x (ID 678419-xx)
U1
U17
30
ASSEMBLY#11C12718 REV._____
QUADRA CHECK EDGE DETECTION BOARD
1
J1
U19
METRONICS MADE IN U.S.A
S.N.______
C1
+
R12
U6
U3
R6
L5
R4
C7
C8
L3
U16
R10
L10
L8
L7
R38
C15
C16
R29
U14
L22
U18
L21
R39
C12
C20
U13
L20
R36
R20
L12
+
U21
C4
U8
C21
+
L4
U4
L6
C2
R1
R2
R7
R15
R47
U7
R48
R3
R17
L11 L33
R14
R13
U10
R27 L15
C22
+
L28
L29
C14
C17
C18
R32
L23 L32
L30
U11
R19
R18
L31
R30
A
C
B
G
Rear IK 539x (ID 678416-xx), IK 549x (ID 678419-xx)

IK xxxx QUADRA-CHEK
ID 123456-xx xx
SN 12 345 678 x
L
A
B
G
T
Languages
Deutsch.......................................................9
English ......................................................15
Français ....................................................21
Italiano.......................................................27
Español .....................................................33
Svenska ....................................................39
Nederlands ...............................................45
Česky ........................................................51
Português..................................................57
J.polski ......................................................63
Русский.....................................................69
Türkçe .......................................................75
Nihongo.....................................................81
Zhongwen (zh_CN) ..................................87

IK 5000 QUADRA-CHEK
3
Front IK 559x (ID 678422-xx)
V
A
C D EF
B
G
Rear IK 559x (ID 678422-xx)

IK xxxx QUADRA-CHEK
ID 123456-xx xx
SN 12 345 678 x
G
L
A
B
Product overview

IK 5000 QUADRA-CHEK
4

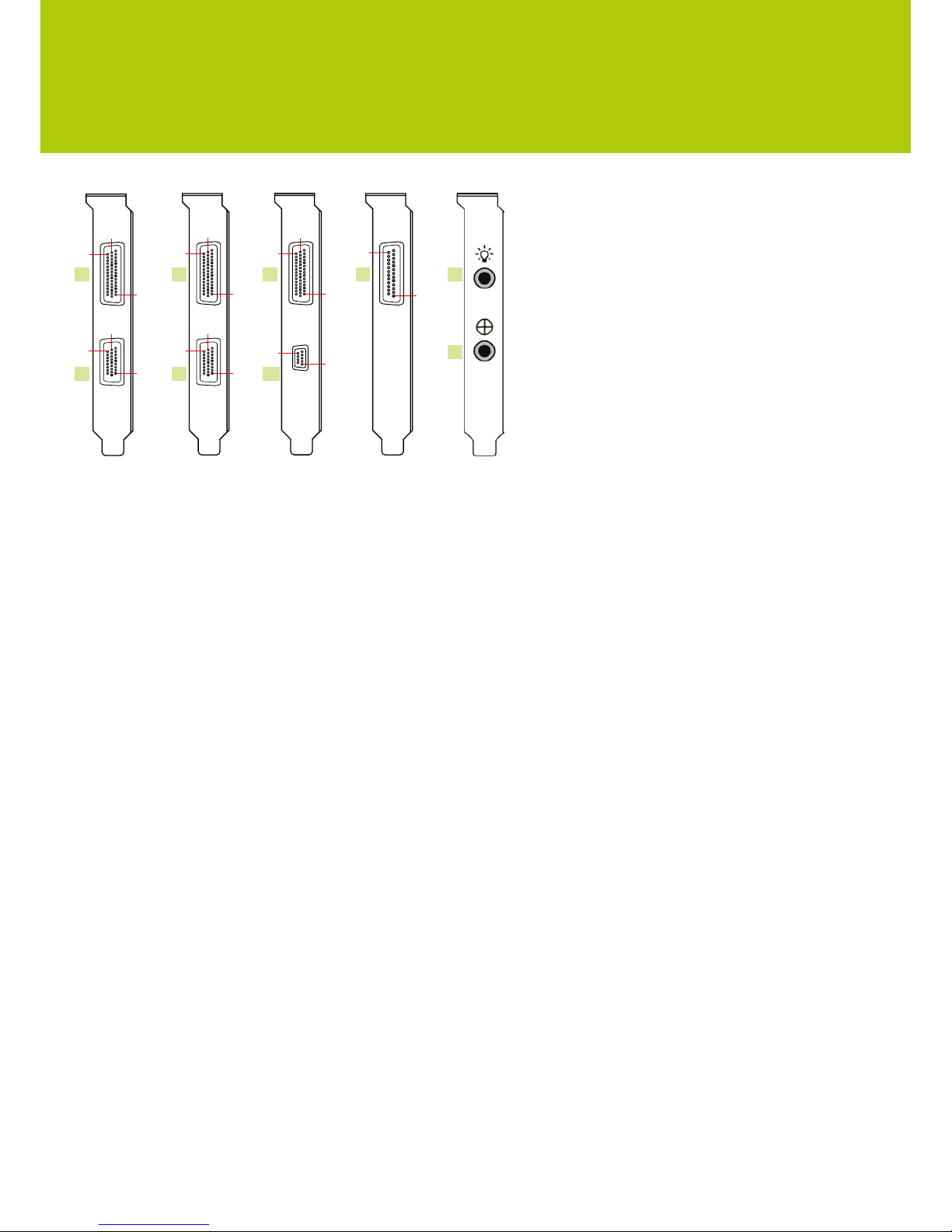

IK 5000 card and flyout connectors
1
30
44
1
30
44
1
18
26
1
30
44
1
9
1
25
A
B
H
J
K
M
N
1
18
26
P
R
A H K N P
B J M
R

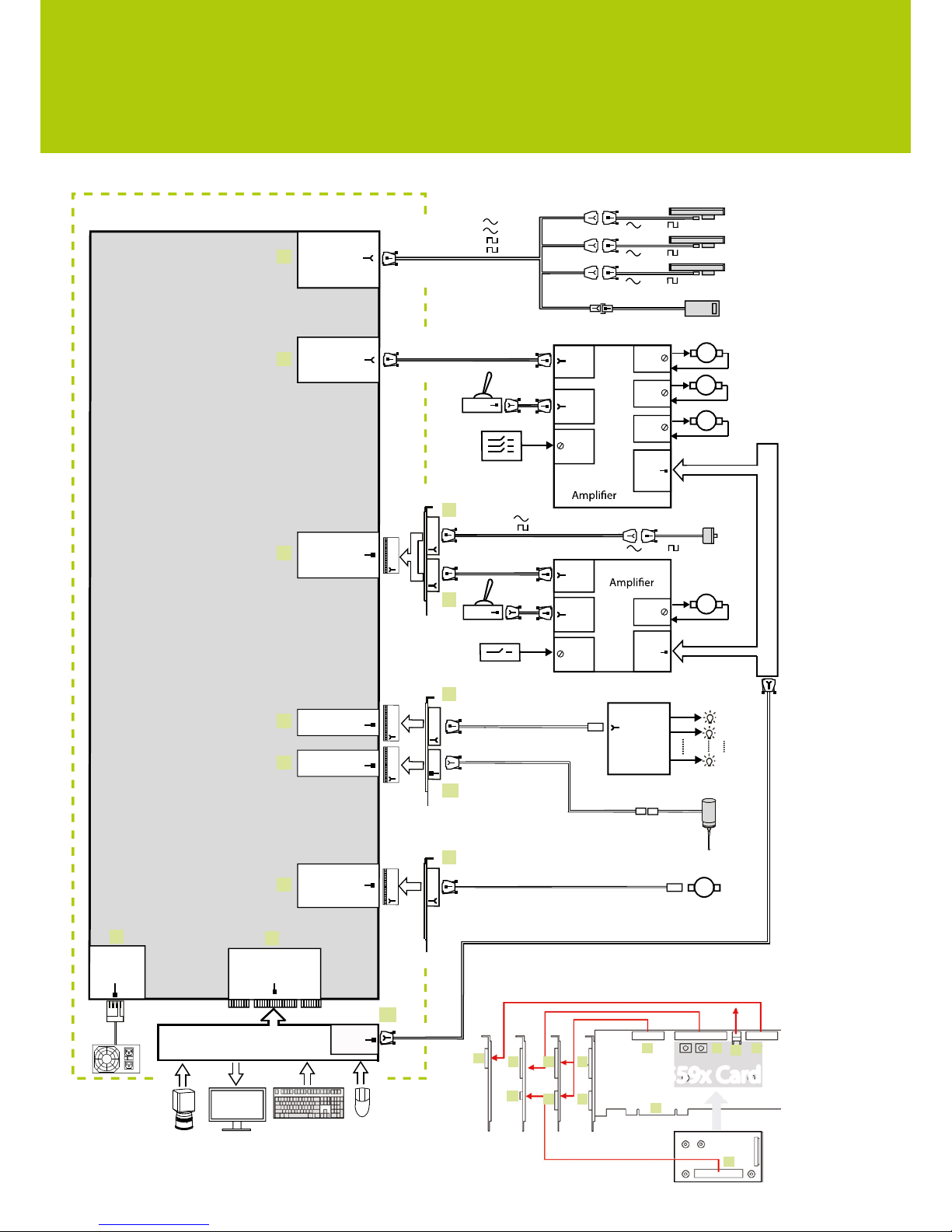

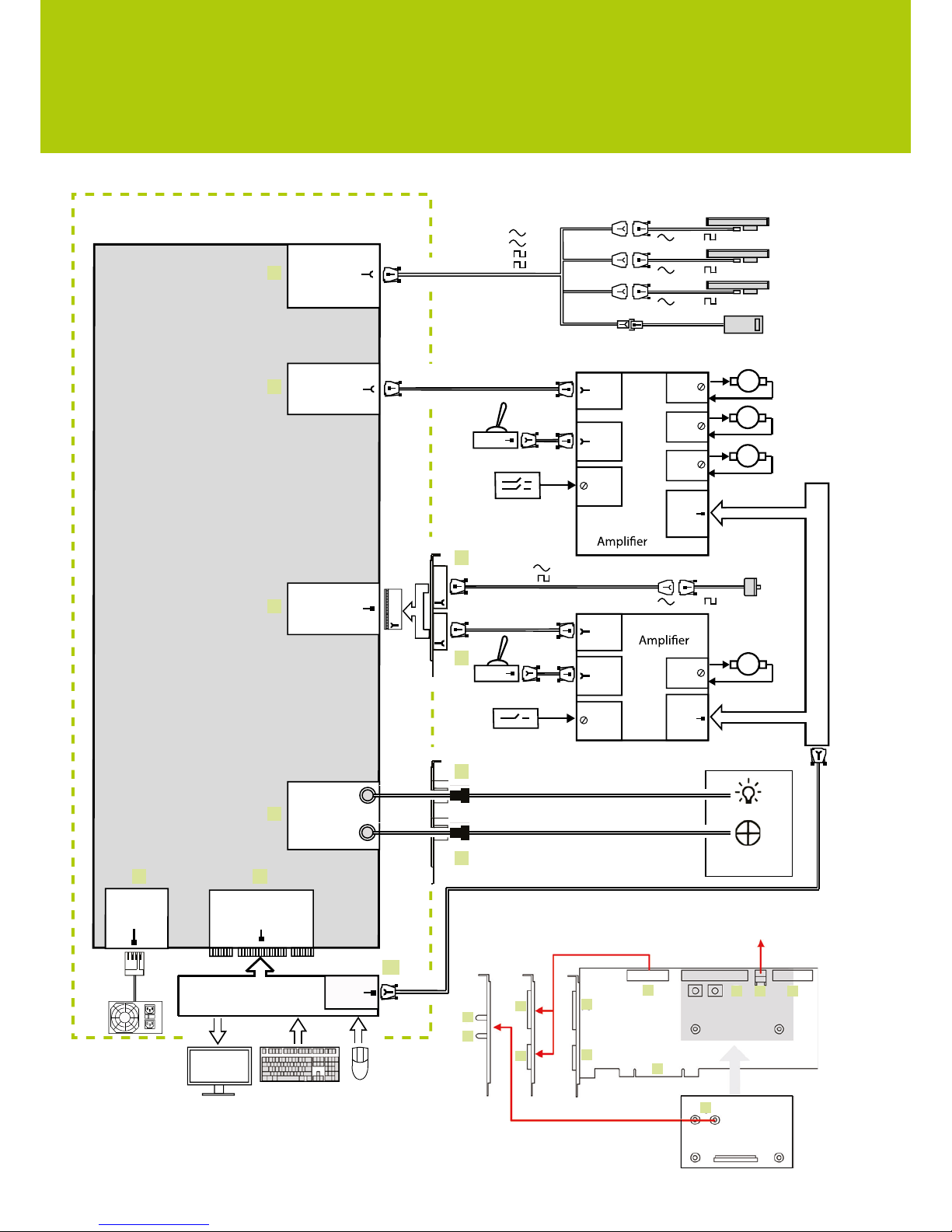

Card, flyout and connector configurations

IK 5000 QUADRA-CHEK
5
IK 529x (ID 678414-xx, ID 678415-xx)
X, Y, Z
Axis encoders
and foot switch
44 pin edge
Q Axis
Encoder
30 pin header
+5V, +12V
Ground
4 pin header
E
A
C
H
44 pin
30 pin
G
PC Motherboard
Connections
IK 529x Card
26 pin
PCI Bus
Slot connector
681041-02
(Foot switch)
J
PC
540541-24
540541-05
( 1 Vpp)
( TTL)
1 Vpp/ TTL
1 Vpp/ TTL
1 Vpp/ TTL
1 Vpp/ TTL
9 pin
MTouch probe
Touch probe
50 pin header
D
50 pin
on request
540550-40 (3x 1 Vpp)
540540-24 (2x 1 Vpp)
540550-10 (3x TTL)
540540-05 (2x TTL)
H
J
M
A
CD E
G
IK 529x Card
A
J
M
E G
D
H
C
E
G
DC
A
H
MJ
Card, flyout and connector configurations

IK 5000 QUADRA-CHEK
6
IK 539x (ID 678416-xx), IK 549x (ID 678419-xx)
X, Y, Z
Axis encoders
and foot switch
44 pin edge
Q Axis
Encoder
and CNC
30 pin header
+5V, +12V
Ground
4 pin header
E
A
C
681041-02
(Foot switch)
H
44 pin
30 pin
G
IK 5x9x Card
26 pin
Q Axis
CNC
26 pin
Joystick
15 pin
15 pin
Axis
limit
switch
Q
Motor
RS-232C
X,Y Axis
CNC
26 pin
Joystick
15 pin
15 pin
Axis
limit
switches
X
Motor
RS-232C
X, Y, Z Axis
CNC control
26 pin edge
B
PCI Bus
Slot connector
J
Optical light
inputs
2 optical jacks
T
P
R
PC
IK 5x9x Card
Light source
Screen sensor
Comparator
Stepper
Stepper
PC Motherboard
Connections
W
RS-232C
9 pin
540660-56
540660-53
(Stepper)681045-xx
(Stepper)681045-xx
540660-56
540660-53
540660-05
540541-24
540541-05
681049-xx
681049-xx
540550-40 (3x 1 Vpp)
540540-24 (2x 1 Vpp)
540550-10 (3x TTL)
540540-05 (2x TTL)
( 1 Vpp)
( TTL)
1 Vpp/ TTL
1 Vpp/ TTL
1 Vpp/ TTL
681044-xx
681044-xx
1 Vpp/ TTL
Y
Motor
Z
Motor
H
R
W
P
J
P
R
H
J
A
CDEF
G
T
B
A
C
B
E
T
G
Card, flyout and connector configurations

IK 5000 QUADRA-CHEK
7
IK 539x (ID 678417-xx, ID 678418-xx), IK 549x (ID 678420-xx, ID 678421-xx)
X, Y, Z
Axis encoders
and foot switch
44 pin edge
Q Axis
Encoder
and CNC
30 pin header
A
C
681041-02
(Foot switch)
H
44 pin
30 pin
IK 5x9x Card
26 pin
44 pin
9 pin
Q Axis
CNC
26 pin
Joystick
15 pin
15 pin
Axis
limit
switch
Q
Motor
RS-232C
XYZ Axis
CNC
26 pin
Joystick
15 pin
15 pin
Axis
limit
switches
X
Motor
Y
Motor
Z
Motor
RS-232C
X, Y, Z Axis
CNC control
26 pin edge
B
J
K
M
Video light control
and touch probe
50 pin header
D
50 pin
1
2
8
Light
Controller
Video lamps
Touch probe
+5V, +12V
Ground
4 pin header
EG
PCI Bus
Slot connector
IK 5x9x Card
PC
Video
Camera
Stepper
Video camera
zoom control
30 pin header
F
Stepper
PC Motherboard
Connections
W
RS-232C
9 pin
25 pin
N
30 pin
Zoom motor
on request
on request
on request
540660-56
540660-53
(Stepper)681045-xx
(Stepper)681045-xx
540660-56
540660-53
540660-05
540541-24
540541-05
( 1 Vpp)
( TTL)
1 Vpp/ TTL
540550-40 (3x 1 Vpp)
540540-24 (2x 1 Vpp)
540550-10 (3x TTL)
540540-05 (2x TTL) 1 Vpp/ TTL
1 Vpp/ TTL
1 Vpp/ TTL
681044-xx
681044-xx
A
B
C
D
F
G
W
N
M
K
J
H
NK H A
C D EF
MJ B G
E
Card, flyout and connector configurations

IK 5000 QUADRA-CHEK
8
IK 559x (ID 678422-xx)
X, Y, Z
Axis encoders
and foot switch
44 pin edge
Q Axis
Encoder
and CNC
30 pin header
A
C
681041-02
(Foot switch)
H
44 pin
30 pin
IK 559x Card
26 pin
44 pin
9 pin
Q Axis
CNC
26 pin
Joystick
15 pin
15 pin
Axis
limit
switch
Q
Motor
RS-232C
XYZ Axis
CNC
26 pin
Joystick
15 pin
15 pin
Axis
limit
switches
X
Motor
Y
Motor
Z
Motor
RS-232C
X, Y, Z Axis
CNC control
26 pin edge
B
J
K
M
Video light control
50 pin header
D
50 pin
TP-200
Touch probe
TP-200 Touch probe
50 pin header
V
50 pin
+5V, +12V
Ground
4 pin header
EG
PCI Bus
Slot connector
IK 559x CardIK 559x Card
PC
Video
Camera
Video camera
zoom control
30 pin header
F
Stepper
Stepper
1
2
8
Light
Controller
Video lamps
25 pin
N
30 pin
Zoom motor
PC Motherboard
Connections
W
RS-232C
9 pin
on request
on request
on request
540660-56
540660-53
(Stepper)681045-xx
(Stepper)681045-xx
540660-56
540660-53
540541-24
540541-05
( 1 Vpp)
( TTL)
540660-05
1 Vpp/ TTL
1 Vpp/ TTL
1 Vpp/ TTL
1 Vpp/ TTL
681044-xx
681044-xx
540550-40 (3x 1 Vpp)
540540-24 (2x 1 Vpp)
540550-10 (3x TTL)
540540-05 (2x TTL)
A
B
C
D
V
F
G
E
W
N
M
K
J
H
NKH A
C D EF
MJ B G
V
Card, flyout and connector configurations

9
IK 5000 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
1. Verwendung dieser Anleitung
Die vorliegende Installationsanleitung enthält alle für die Installation dieses Gerätes
notwendigen Informationen. Informationen zum Betrieb des Gerätes finden Sie in den
folgenden Dokumenten zur IK 5000 QUADRA-CHEK:
• Benutzer-Handbuch Messpunkterfassung über Video-Auswertung (ID 735358)
• Benutzer-Handbuch Messpunkterfassung über Fadenkreuz und optischen
Kantensensor (ID 735359)
• Benutzer-Handbuch für Multisensor-Systeme (ID 735364)
• Benutzer-Handbuch manuelle 3D-Systeme (ID 735365)
• Beiblatt (Addendum) zur IK 5000 QUADRA-CHECK (ID 809541-23)
Diese Dokumente stehen unter www.heidenhain.de zum Download zur Verfügung.
Für Hersteller (OEM) sind die folgenden Dokumente auf Anfrage erhältlich:
• OEM System Setup Guide (ID 735363) (nur für OEM)
• CNC Setup and PID Loop Tuning (ID 753357) (nur für OEM)
• OEM Addendum (ID 1041353-20) (nur für OEM)
Kontaktieren Sie [email protected] zur Bestellung von OEM-Dokumenten.
Die vorliegende Anleitung richtet sich an Personen, die befähigt sind, die
HEIDENHAIN IK 5000 QUADRA-CHEK zu installieren und zu warten.
Eine qualifizierte Person ist aufgrund ihrer technischen Ausbildung, ihres Wissens
und ihrer Erfahrung sowie ihrer Kenntnisse des relevanten Regelwerks befähigt, die
ihr übertragenen Aufgaben zu beurteilen und mögliche Gefahren zu erkennen.
Hinweise in dieser Anleitung
Sicherheitshinweise, Warnhinweise auf mögliche Sachschäden und allgemeine
Hinweise werden in dieser Anleitung wie folgt dargestellt. Machen Sie sich zuerst mit
diesen Hinweisarten vertraut, um Personen- oder Sachschäden zu vermeiden.
Hinweis auf weitere Sicherheitshinweise. Diese ergänzenden Weisungen
beziehen sich nicht auf bestimmte Gefährdungen, sondern dienen der
Sensibilisierung und machen auf gezielte Sicherheitshinweise aufmerksam.
Warnung!
Hinweis, der über eine Gefährdung, die Folgen bei Nichtvermeidung einer
Gefährdung und die Möglichkeiten zur Vermeidung einer Gefährdung
informiert.
Hinweis
Allgemeiner Hinweis oder Hinweis, der hauptsächlich über das Risiko von
Sachschäden informiert, über die möglichen Folgen einer Nichtvermeidung
solcher Situationen oder Möglichkeiten zur Vermeidung solcher Situationen.
Darstellung von Begriffen in dieser Anleitung
Besonders wichtige Punkte oder Begriffe, auf die der Benutzer besonders
aufmerksam gemacht werden soll, sind fett gedruckt.
Deutsch
Contents
How to use these instructions................9
Model information ................................10
Specifications ....................................... 11
Installation ............................................12
Initial power-up .....................................14

10
IK 5000 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
2. Informationen zum Gerätetyp
Diese Anleitung gilt für mehrere Gerätetypen. Soweit möglich, wird der Name des
Gerätes verwendet, für das diese Anleitung erstellt wurde. Wenn eine Funktion jedoch
nur eine bestimmte Gerätevariante betrifft, wird der entsprechende Produktname oder
der Produktname und die ID aufgeführt.
Die vorliegende Kurzanleitung enthält die technischen Daten, sowie die Montage- und
Installationsanleitung für die folgenden Gerätetypen:
Anschluss IK 529x IK 529x IK 539x IK 539x IK 549x IK 549x IK 549x IK 559x
X-/Y-/Z-
Achse
A••••••••
Q-Achse H optional optional optional optional - optional optional optional
Optische
Kantenerken-
nung
P, R --•-•---
Lichtsteue-
rung
K - - - optional - optional optional •
Zoom-
Steuerung
N - - - optional - optional optional optional
Tastsystem M - • - • - - • TP200
CNC XYZ B - - - - • • • •
CNC Q J - - - - - optional optional optional
ID 678414-xx 678415-xx 678416-xx 678417-xx,
678418-xx
678419-xx 678420-xx 678421-xx 678422-xx
Index --------
Hinweis
Überprüfen Sie, ob diese Installationsanleitung gültig ist, indem Sie
den Index auf dem Indexschild L mit dem unter www.heidenhain.de
aufgeführten Index vergleichen. Wenn die Anleitung nicht auf Ihr Gerät
zutrifft, laden Sie die richtige Installationsanleitung von www.heidenhain.de
herunter.
Auf manchen Geräten ist eventuell kein Indexschild vorhanden.
Sicherheit
Die folgenden Hinweise enthalten sicherheitsrelevante Informationen zur Vermeidung
von Personen- oder Sachschäden:
Machen Sie sich zuerst mit den hier beschriebenen Anweisungen vertraut,
um Gefahren zu vermeiden, die zu Verletzungen oder Tod führen können.
Der Schutzmechanismus des Gerätes kann durch nicht
bestimmungsgemäßen Gebrauch beeinträchtigt werden. Das Gerät darf nur
gemäß seiner Bestimmung verwendet werden.
Hinweis
Bewahren Sie dieses Dokument auf, falls Sie in Zukunft Informationen über
die Sicherheit, Bedienung und Handhabung des Gerätes nachschlagen
wollen. Bewahren Sie diese Anleitung so auf, dass sie sich in erreichbarer
Nähe des Gerätes befindet.
L

IK xxxx QUADRA-CHEK
ID 123456-xx xx
SN 12 345 678 x
Produktname
ID
Index
Typenschild, auf der Rückseite der Karte

11
IK 5000 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
3. Technische Daten
Mit den Windows®PC-basierten Geräten der Produktfamilie IK 5000 QUADRA-
CHEK können 2-dimensionale und 3-dimensionale Teile auf Profilprojektoren,
Koordinatenmesssystemen und Messmikroskopen genau vermessen werden. Die
Systeme sind in Ausführungen für drei oder vier Achsen erhältlich und ermöglichen
sowohl eine manuelle Teilepositionierung mit benutzergesteuerter Messung als auch
eine CNC-gesteuerte Teilepositionierung mit programmgesteuerter, automatischer
Messung. Das Gerät ist nicht für die Verwendung im Freien vorgesehen. Die
Komponenten der IK 5000 QUADRA-CHEK dürfen nur gemäß dieser Anleitung
installiert werden. Installation und Wartung dürfen nur von qualifizierten Personen
durchgeführt werden.
Technische Daten
Versorgungsspannung
PCI-Anschluss an PC G:DC 5 V (± 5 %), DC 12 V (± 5 %), DC -12 V (± 5 %)
Netzanschluss der IK 5000 E:DC 5 V (± 5 %), DC 12 V (± 5 %)
Eingangsfrequenz XYZ A, Q H:
»1 VSS Differenzsignal: max. 2,0 MHz
«TTL-Differenzsignal: max. 3,5 MHz
«TTL-Eintakt: max. 3,0 MHz
Leistungsaufnahme
Schnittstellenkarte IK 5000 +12 V: 3600 mW
-12 V 1200 mW
+5 V 6250 mW
+3,3 V 1650 mW
Gesamt: 12700 mW
XYZ A, Q H: max. 375 mW
XYZ B: max. 650 mW
Q J: max. 500 mW
Zoom N: Nennleistung 600 mW
Licht K: Nennleistung 800 mW
Technische Kennwerte: PCI Local Bus Specification, Rev. 2.2
Anschluss: PCI V / 32-Bit-Verbindungselement
PCI-Komponente: PCI 9030 von PLX, Zielschnittstelle (Slave)
Kennzeichnung in Bauteil PCI 9030
Händler-ID: 0x10B5
Geräte-ID: 0x2065
Umgebungsbedingungen
Arbeitstemperatur: 0 °C bis 55 °C
Lagertemperatur: -30 °C bis 70 °C
Relative Luftfeuchtigkeit:  80 %
ID 678414-xx
ID 678415-xx
ID 678416-xx
ID 678419-xx
ID 678417-xx
ID 678418-xx
ID 678420-xx
ID 678421-xx ID 678422-xx
Masse: 122 g 184 g 150 g 190 g

12
IK 5000 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
4. Installation
Machen Sie sich vor der Installation mit der Betriebsanleitung des
Systemherstellers (OEM) und der Betriebsanleitung des PC-Herstellers
vertraut, um Gefahren zu vermeiden, die zu Verletzungen oder Tod führen
können.
Für die Sicherheit eines Systems, in dem dieses Gerät verwendet wird,
trägt der Monteur oder Installateur dieses Systems die Verantwortung.
Hinweis
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Interne Bauteile könnten sonst beschädigt werden.
Schnittstellen
Schnittstellenanschlüsse Schnittstellenanschlüsse Schnittstellenanschlüsse
AEingänge für Messgeräte, X-, Y- und
Z-Achse, und Fußschalter GPCI-Anschluss der Schnittstellenkarte IK 5000 an PC-
Hauptplatine
NAusgang für Kamera-Zoom-
Steuerung
BAusgänge für CNC-Steuerung, X-,
Y- und Z-Achse HEingang für Messgerät, Q-Achse PEingang für Profilprojektor-
Lichtquelle für optische
Kantenerkennung
CAnschluss der
Schnittstellenkarte IK 5000 für
Erweiterungsanschlüsse Hund
J
IDIP-Schalter für
Interpolationseinstellungen REingang für Profilprojektor- Bildschirmsensor für optische
Kantenerkennung
DAnschluss der Schnittstellenkarte
IK 5000 für Erweiterungsanschluss
K
JAusgang für CNC-Steuerung,
Q-Achse TVerbindungsanschlüsse für Lichtwellenleiter der optischen
Tochterplatine über Pund R
zu Profilprojektor-Lichtquelle und
-Bildschirmsensor
ENetzanschluss der
Schnittstellenkarte IK 5000 KAusgänge für Beleuchtungssteuerung, Video VAnschluss der Tochterplatine für TP200 an Erweiterungsanschluss
M
FAnschluss der Schnittstellenkarte
IK 5000 für Erweiterungsanschluss
N
MEingang für Tastsystem WV.24/RS-232-Anschluss, PC-
Hauptplatine
Mindestsystemanforderungen
Komponente Ohne 3D-Profiling Mit 3D-Profiling
PC 2,66 GHz Dual-Core-Pentium 2,8 GHz Quad-Core-Pentium
Betriebssystem (BS) Windows Vista, 32-Bit
Windows 7, 32-Bit oder 64-Bit
Windows 8, 32-Bit oder 64-Bit
Windows 10, 32-Bit oder 64-Bit
RAM 1 GB 2 GB
Verfügbare
Festplatte
500 MB 1 GB
PCI 1 PCI-Steckplatz und 1 bis 3 Slot-Blenden (je nach Version)
frei
Bildschirmeinheit Auflösung 1024 x 768
Windows-
Benutzerrechte
Administrator

13
IK 5000 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
Installation der PC-Karte und der Erweiterungsanschlüsse
(Flyouts)
Warnung! Stromschlaggefahr!
Wenn das OEM-System oder der PC eingeschaltet ist, besteht
Stromschlaggefahr.
Schalten Sie deshalb vor dem Öffnen des PC-Gehäuses das OEM-System
und den PC aus.
Warnung! Stromschlaggefahr!
Bei nicht ordnungsgemäßer Erdung des OEM-Systems und des PCs
besteht Stromschlaggefahr.
Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges
Netzkabel und stellen Sie den korrekten Erdungsanschluss an die
Gebäudeinstallation sicher.
Hinweis
Dieses Gerät und der PC enthalten Bauteile, die durch elektrostatische
Entladung (ESD) beschädigt werden können. Beachten Sie die
Sicherheitsvorkehrungen für die Handhabung ESD-empfindlicher Bauteile
und berühren Sie die Anschlussstifte niemals ohne ordnungsgemäße
Erdung.
Für die Installation der PC-Karte IK 5000 und der zugehörigen Erweiterungsanschlüsse
sind lediglich ein Schraubendreher und persönliche ESD-Schutzmaßnahmen
erforderlich.
PC vorbereiten
 PC herunterfahren
 PC-Netzstecker ziehen
 PC-Gehäuse öffnen. Eine Anleitung zum Öffnen des Gehäuses finden Sie in der
Betriebsanleitung des PC-Herstellers.
 Abdeckungen/Blenden entfernen, um zu den PCI-Steckplätzen der Hauptplatine zu
gelangen
Slotbleche für die Erweiterungen entfernen
 Zum Einbau der Erweiterungen für das entsprechende IK 5000 QUADRA-CHEK
System die Slotbleche vom PC entfernen

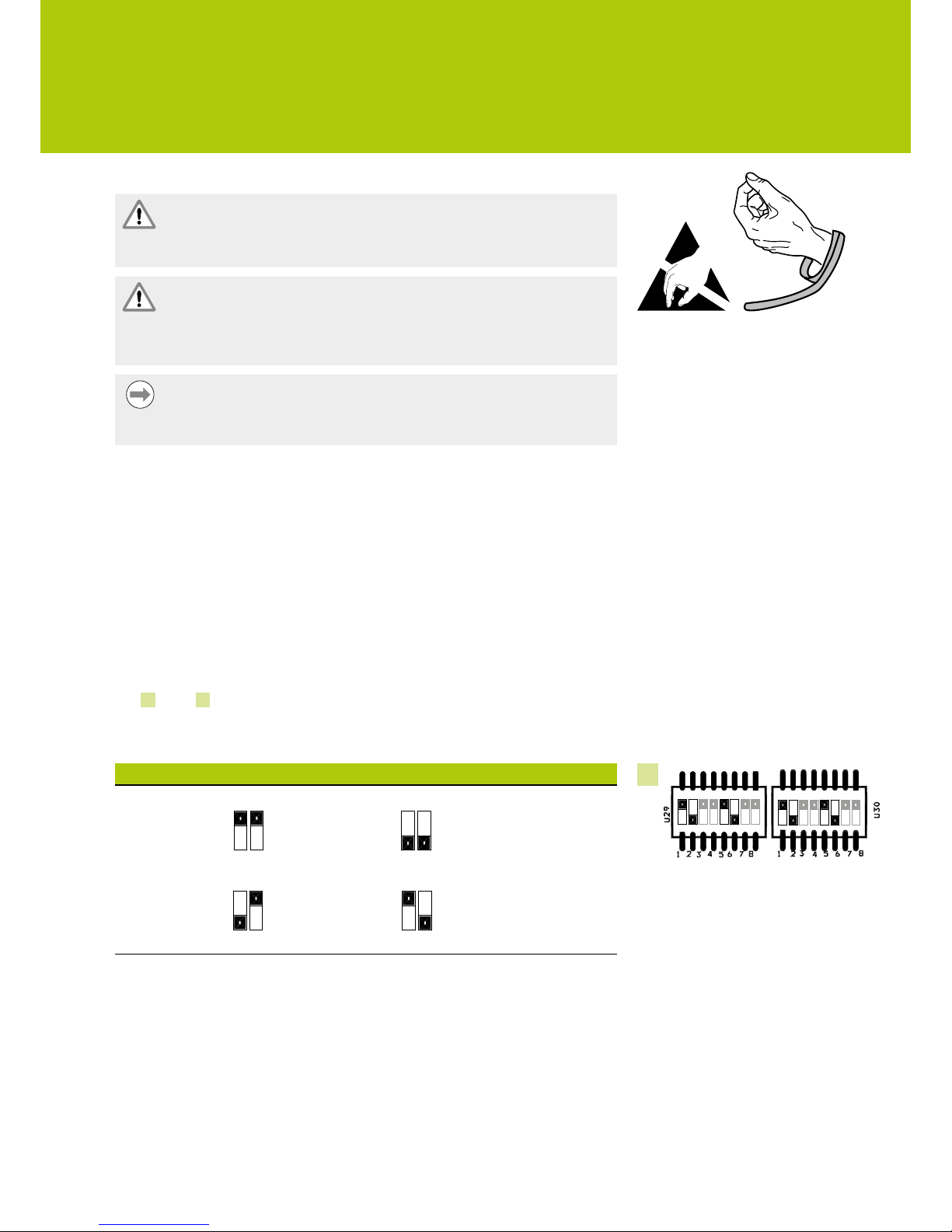

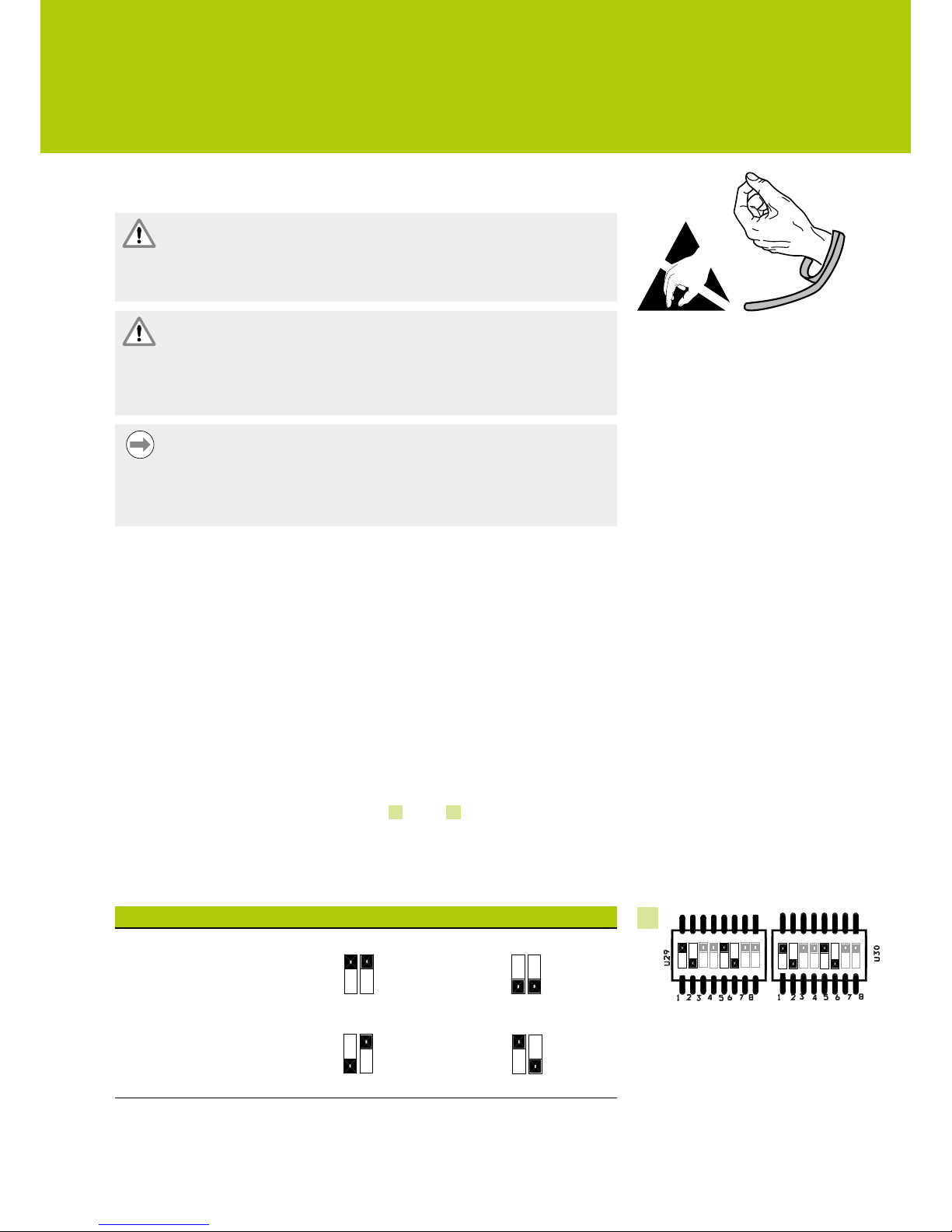

Interpolation einstellen
Die «und 1 VSS Messgerätesignale für XYZ Aund Q Hwerden interpoliert.
Die Interpolation kann über die DIP-Schalterstellung auf der Schnittstellenkarte
IK 5000 QUADRA-CHEK geändert werden.
 Mithilfe eines kleinen Schraubendrehers kann der DIP-Schalter auf die
gewünschte Interpolation gestellt werden. Die nachfolgende Tabelle zeigt die
Interpolationseinstellungen.
Interpolationseinstellungen
Mögliche Einstellungen für jedes Schalterpaar (1-2, 5-6) am Beispiel des
Schalterpaares 1-2:
X20 Interpolation
X25 Interpolation
1 2
1 2 1 2
1 2
X100 Interpolation
X50 Interpolation
(Factory default)
Sicherheitsvorkehrungen für die
Handhabung ESD-empfindlicher
Bauteile beachten
I
Q Z
Y X
DIP-Schalter

14
IK 5000 QUADRA-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
Schnittstellenkarte IK 5000 installieren
PCI-Steckverbindung Gbei der Installation der IK 5000 nicht berühren
 Die IK 5000 vorsichtig in einen PCI-Steckplatz einsetzen. Dabei die Karte möglichst
nur an den Rändern anfassen. Mit einer Klammerschraube sichern
Erweiterungen installieren
 Erweiterungen an den vorgesehenen Plätzen einbauen. Mit Klammerschrauben
sichern
Kabel der Erweiterungen an die Karte anschließen
 Die internen Erweiterungskabel für die jeweiligen Kartenanschlüsse an den
Anschlüssen C, D, Fund Vso anstecken, dass die Kabelsteckerflansche nach
unten zeigen. Die Konfigurationsdiagramme für Schnittstellenkarte, Erweiterungen
und Anschlüsse auf den vorigen Seiten zeigen den richtigen Anschluss aller
benötigten Kabel.
Interne PC-Stromversorgung an die Karte anschließen
 Das 4-polige Stromkabel von der internen PC-Stromversorgung an den
Netzanschluss Eoben auf der Karte so anschließen, dass die Halteklammer am
Stecker der PC-Stromversorgung zur Karte zeigt
PC-Gehäuse schließen
 Befestigung aller Karten, Kabel und Erweiterungen nochmals überprüfen. Danach
die PC-Abdeckungen bzw. Blenden wieder anbringen
System-Hardware anschließen
 Die übrige System-Hardware an die IK 5000 QUADRA-CHEK, sowie die
Erweiterungen und PC-Anschlüsse anschließen. Siehe systemspezifisches
Konfigurationsdiagramm für die Schnittstellenkarte, Erweiterungen und Anschlüsse
PC-Netzkabel anschließen
Zum Anschluss des PC-Netzkabels:
 Netzschalter des PCs auf „Aus“ stellen
 Netzkabel des PCs von der Hauptstromversorgung trennen
 Buchsenstecker des PC-Netzkabels an den PC-Netzstecker auf der Rückseite des
PCs anschließen
5. Erstinbetriebnahme
Informationen zur Inbetriebnahme finden Sie in der Betriebsanleitung des PC-
Herstellers.

15
IK 5000 QUADRA-CHEK
Installation Instructions
Operating Instructions available at www.heidenhain.de
1. How to use these instructions
The installation instructions contained in this document provide the information
necessary to install this product. Operating information can be found in the following
IK 5000 QUADRA-CHEK documents:
• Video Edge Detection Systems Operating Instructions (ID 735358)
• Optical Edge Detection and Crosshair Systems Operating Instructions (ID 735359)
• Multisensor Systems Operating Instructions (ID 735364)
• Manual 3D Systems Operating Instructions (ID 735365)
• Operating Instructions Addendum (ID 809541-23)
These documents can be downloaded from www.heidenhain.de.
The documents listed below are available to Original Equipment Manufacturer’s (OEM’s)
and can be provided on request.
• OEM System Setup Guide (ID 735363) (for OEM only)
• CNC Setup and PID Loop Tuning (ID 753357) (for OEM only)
• OEM Addendum (ID 1041353-20) (for OEM only)
Contact [email protected] to request an OEM document.
These instructions are intended for use by personnel qualified to install and maintain the
HEIDENHAIN, IK 5000 QUADRA-CHEK.
A qualified person is someone whose technical education, knowledge and experience,
as well as knowledge of the relevant system of rules qualifies the person to evaluate the
delegated task and recognize possible hazards.
Messages shown in these instructions
The following examples show how safety, property damage and general advice messages
are shown in these instructions. Read and understand these types of messages before
proceeding to prevent personal injury or property damage.
Messages about other safety messages. These supplemental directives do
not address specific hazards, but instead provide information that promotes
awareness and use of specific safety messages.
Warning!
Messages that provide information about the nature of a hazardous situation,
the consequences of not avoiding a hazardous situation, and methods for
avoiding a hazardous situation.
Notice
Messages that provide information primarily about situations that can lead to
property damage, the potential consequences of not avoiding the situations, or
methods for avoiding the situations and general advice messages.
Fonts used in these instructions
Items of special interest or concepts that are emphasized to the user are shown in bold
type.
English
Contents
How to use these instructions.................15
Model information ....................................16
Specifications............................................17
Installation.................................................18
Initial power-up..........................................20

16
IK 5000 QUADRA-CHEK
Installation Instructions
Operating Instructions available at www.heidenhain.de
2. Model information
This guide covers multiple products. Whenever possible the product name shown on
the cover page is used. When a feature pertains to a specific product variant the specific
product name or the product name and the ID are shown.
This guide covers specifications, mounting and installation for the following models:
Connector IK 529x IK 529x IK 539x IK 539x IK 549x IK 549x IK 549x IK 559x
Axes XYZ A••••••••
Axes Q HOptional Optional Optional Optional -Optional Optional Optional
Optical edge
detector
P, R --•-•---
Light control K---Optional -Optional Optional •
Zoom control N---Optional -Optional Optional Optional
Touch probe M - • - • - - • TP200
CNC XYZ B - - - - • • • •
CNC Q J-----Optional Optional Optional
ID 678414-xx 678415-xx 678416-xx 678417-xx,
678418-xx
678419-xx 678420-xx 678421-xx 678422-xx
Index --------
Notice
Verify that these Installation Instructions are valid by matching the Index on
the label L with the Index listed at www.heidenhain.de. If these instructions
are not valid, download the applicable Installation Instructions from
www.heidenhain.de.
An index may not be present on all products.
Safety
The following messages provide safety information for preventing personal injury and
product damage:
Read and understand these instructions before use to avoid the possibility of
personal injury or death.
The protection provided by the equipment may be impaired if used in a manner
not specified. Do not use this product in any way other than its intended use.
Notice
For safety, operation and handling of the product, keep this document for
future reference. This document must be kept within reaching distance of the
product.
L

IK xxxx QUADRA-CHEK
ID 123456-xx xx
SN 12 345 678 x
Product name
ID
Index
ID label, Located on back of card

17
IK 5000 QUADRA-CHEK
Installation Instructions
Operating Instructions available at www.heidenhain.de
3. Specifications
The IK 5000 QUADRA-CHEK is a family of Windows®PC based products for conducting
precision dimensional measurements of 2D and 3D parts on comparators, coordinate
measuring systems and measuring microscopes. Systems are available in versions for 3
or 4 axes and support manual part positioning and measurement under user control, or
CNC part positioning and automated measurement under program control.This product
is designed for indoor use only. The IK 5000 QUADRA-CHEK components shall only
be installed as described in these instructions. Installation and maintenance are to be
performed by qualified personnel only.
Specifications
Power input
PCI connector to PC G:DC 5 V (± 5 %), DC 12 V (± 5 %), DC -12 V (± 5 %)
IK 5000 card power connector E:DC 5 V (± 5 %), DC 12 V (± 5 %)
Input frequency XYZ A, Q H:
»1 VPP differential: max. 2.0 MHz
«TTL differential: max. 3.5 MHz
«TTL single-ended: max. 3.0 MHz
Power consumption
IK 5000 card +12 V: 3600 mW
-12 V: 1200 mW
+5 V: 6250 mW
+3.3 V: 1650 mW
total: 12700 mW
XYZ A, Q H: max. 375 mW
XYZ B: max. 650 mW
Q J: max. 500 mW
Zoom N: rated 600 mW
Light K: rated 800 mW
Specification: PCI local bus Spec. Rev. 2.2
Connector: PCI V / 32-bit connecting element
PCI component: PCI 9030 from PLX, target interface (slave)
Identifier in component PCI 9030
Vendor ID: 0x10B5
Device ID: 0x2065
Environmental conditions
Operating temperature: 0 °C ... 55 °C
Storage temperature: -30 °C ... 70 °C
Relative humidity:  80 %
ID 678414-xx
ID 678415-xx
ID 678416-xx
ID 678419-xx
ID 678417-xx
ID 678418-xx
ID 678420-xx
ID 678421-xx ID 678422-xx
Mass: 122 g 184 g 150 g 190 g

18
IK 5000 QUADRA-CHEK
Installation Instructions
Operating Instructions available at www.heidenhain.de
4. Installation
Read and understand the OEM system manufacturer Operating Instruction and
the PC manufacturer Operating Instruction before beginning the installation to
avoid the possibility of personal injury or death.
The safety of any system incorporating the use of this product is the
responsibility of the assembler or installer of the system.
Notice
Do not engage, or disengage any connections while the unit is under power.
Damage to internal components may result.
Interfaces
Interface connections Interface connections Interface connections
AX,Y and Z Encoder and foot switch
inputs GIK 5000 card PCI connector to PC motherboard NCamera zoom control output
BX,Y and Z axis CNC control outputs HQ axis encoder input PComparator light source input for
optical edge detection
CIK 5000 card connection to Flyout
connectors Hand JIDIP switches for interpolation settings RComparator screen sensor input for optical edge detection
DIK 5000 card connection to Flyout
connector KJQ axis CNC control output TOptical daughter board optical cables through connectors Pand Rto
the comparator light source and
screen sensor
EIK 5000 card power connector KVideo light outputs VTP200 daughter board connection to
flyout connector M
FIK 5000 card connection to flyout
connector NMTouch probe input WRS-232 PC motherboard connector
Minimum system requirements
Component w/o 3D profiling w/ 3D profiling
PC 2.66 GHz dual-core Pentium 2.8 GHz quad-core Pentium
Operating System
(OS)
Windows Vista 32-bit
Windows 7 32-bit, 64-bit
Windows 8 32-bit, 64-bit
Windows 10 32-bit, 64-bit
RAM 1GB 2GB
Available Hard Disk 500MB 1GB
PCI 1 PCI slot and 1 to 3 additional empty slots (depending on the
version)
Video Display Unit 1024 x 768 resolution
Windows users rights Administrator

19
IK 5000 QUADRA-CHEK
Installation Instructions
Operating Instructions available at www.heidenhain.de
PC card and flyout installation
Warning! Risk of electrical shock
A risk of electrical shock exists if the OEM system or PC power is on.
To avoid the hazard, verify that the OEM system and PC power is off before
opening the PC enclosure..
Warning! Risk of electrical shock
A risk of electrical shock exists if the OEM system and PC are not properly
grounded.
To avoid the hazard, always use a 3-conductor (grounded) power cord and
ensure the ground is properly wired to the building installation.
Notice
This product and the PC contain components that can be damaged by
electrostatic discharge (ESD). Observe precautions for handling ESD
sensitive devices and never touch connector pins unless properly grounded.
The installation of the IK 5000 PC card and associated flyouts requires only a screwdriver
and personal antistatic protection.
Prepare the PC
 Shut down the PC
 Disconnect the power cord from the PC
 Open the PC enclosure. Refer to the PC manufacturer’s Operating Instructions for
enclosure access instructions.
 Remove any covers or panels to gain access to the motherboard PCI expansion slots
Remove flyout blanks
 Remove flyout blanks from the PC to accommodate the flyouts required for the specific
IK 5000 QUADRA-CHEK system
Set interpolation
XYZ Aand Q H«1 VPP encoder signals are interpolated. Interpolation can be
changed by the DIP switch settings on the IK 5000 QUADRA-CHEK card.
 Using the point of a small screwdriver, change dip switch settings to the desired
interpolation. Refer to the Interpolation settings table below.
Interpolation settings
Possible settings for each switch pair (1-2, 5-6) using switch pair 1-2 as an example pair:
X20 Interpolation
X25 Interpolation
1 2
1 2 1 2
1 2
X100 Interpolation
X50 Interpolation
(Factory default)
Observe ESD handling precautions
I
Q Z
Y X
DIP switches

20
IK 5000 QUADRA-CHEK
Installation Instructions
Operating Instructions available at www.heidenhain.de
Install the IK 5000 card
Do no touch the PCI edge connector Gwhile installing the IK 5000 card.
 Carefully plug the IK 5000 card into a PCI slot location. Limit card handling to the card
edges as much as possible and secure the card with a bracket screw.
Install flyouts
 Install the flyouts into the appropriate locations and secure with bracket screws
Connect flyout cables to the card
 Plug the internal flyout cables for the appropriate card connectors into connectors
C, D, Fand Vwith the cable connector flanges facing down. Refer to the Card,
Flyout and Connector Configuration diagrams on earlier pages for the correct and
required cable connections.
Connect the PC internal power supply to the card
 Plug the 4-pin power cable from the PC internal power supply into the power connector
Eat the top of the card making sure that the PC power supply connector’s retaining
clip is facing the card
Close the PC enclosure
 Confirm that all cards, cable connections and flyouts are securely fastened and then
replace the PC covers or panels
Connect all other system hardware
 Refer to the Card, Flyout and Connector configuration diagram for the specific system
and connect all other system hardware to the IK 5000 QUADRA-CHEK card, flyouts and
PC connectors.
Connecting a PC power cord
To connect a PC power cord:
 Verify that the PC power switch is in the off position
 Verify that the PC power cord is not plugged into the main power supply
 Insert the female end of the PC power cord into the PC power connector on the rear of
the PC
5. Initial power-up
Refer to the PC manufacturer’s Operating Instructions for power-up instructions.
