Heli-scale A119 Koala User manual

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Manuel d’assemblage
Instruction manual
A119 Koala
Cher client,
Merci d’avoir choisi un fuselage/accessoire HELI - SCALE.
Toute l’équipe vous souhaite une bonne construction et de bons vols.
Dear customer
Thank you for choosing a scale fuselage/accessories HELI-SCALE
All our team wishes you a lot of fun and good flights.
HELI –SCALE
www.heli-scale.fr

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
IMPORTANT
Merci de bien vouloir lire et respecter cette notice de montage étape par
étape.
- Avant le collage de certaines pièces, celles-ci doivent être totalement
sèche.
- Les Hélicoptères modèles réduits ne sont pas des jouets : un
mauvais usage de ce produit peut causer des dommages matériels et
corporels très important dont la mort
- Le fabriquant et le revendeur déclinent toutes responsabilités sur
l’utilisation de ce produit.
- Ce produit est destiné à être utilisé par un adulte responsable, assuré
sur un terrain de modélisme officiel.
- Vérifier le réglage votre machine avant le premier vol.
- Vous êtes entièrement responsable du montage et du réglage. Nous
n’assurons aucun service après-vente ou quelconque garantie après
son achat et son montage.
- Volez uniquement dans des endroits sûrs et adaptés à la pratique du
modélisme.
- Ne pas voler proche des habitations ou des lieux fréquentés par des
passants et ou des enfants.
- Les modèles réduits peuvent être la cause d’accidents, de pannes de
différentes natures dont le manque de maintenance, une erreur de
pilotage, des interférences radios, etc…
- Le pilote est entièrement responsable de sa machine, donc de tous
les dommages qu’il pourrait causer en utilisant un modèle réduit.
Soyez responsable !
- Pensez à renforcer les couples en bois qui supportent le châssis avec
du tissu carbone, au niveau de la jointure entre ceux-ci et le fuselage.
- Il est conseillé d’améliorer le système existant de fixation avec un
système de verrouillage manuel de la cabine (visses ou autre solution
à votre guise.)
- Le montage nécessite plusieurs heures
- N’oubliez pas de vérifier le centrage avant le premier vol.

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
IMPORTANT
Thank you to please read and follow the installation instructions step by
step.
- Before the bonding of certain parts, they must be completely dry.
- The Helicopter models are not toys: misuse of this product may cause
damage and injury is very important that the death
- The manufacturer and retailer assume no responsibility for the use of this
product.
- This product is intended for use by a responsible adult, provided on a plot
of the official model.
- Check the setting on your machine before first flight.
- You are fully responsible for the assembly and adjustment. Microsoft
makes no after sales service or any warranty after
purchase and installation.
- Fly only in safe and suitable for the practice of modeling.
- Do not fly close to homes or places frequented by passers-by and or
children.
- The models can be the cause of accidents, breakdowns of various
kinds including lack of maintenance, pilot error, radio interference, etc ...
- The driver is fully responsible for his machine, so for any defect it may
cause by using a model. Be responsible!
- Remember to strengthen couples wooden support frame with carbon
cloth, at the joint between them and the fuselage.
- It is recommended to improve the existing system of fixation with a
locking system manual of the car (screws or other solution to your liking.)
- The installation requires several hours
- Be sure to check the CG before the first flight

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
A-119 Koala
Longueur fuselage 1450 mm Fuselage Length 1450mm
Largeur fuselage 200mm Fuselage width 200mm
Hauteur fuselage 370mm Fuselage height 370mm
Poids fuselage 1100g Fuselage Weight 1100g
Liste des pièces / Parts List
Number /
Référence
Name/ Nom
Quantity/
Quantité
Remarks
2011 A-1
fuselage front
Cabine avant
1
2011 A-2
fuselage Middle
Partie centrale
1
2011 A-3
fuselage rear section
Queue
1
2011 A-4
fuselage Ceiling
Capot
1

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr

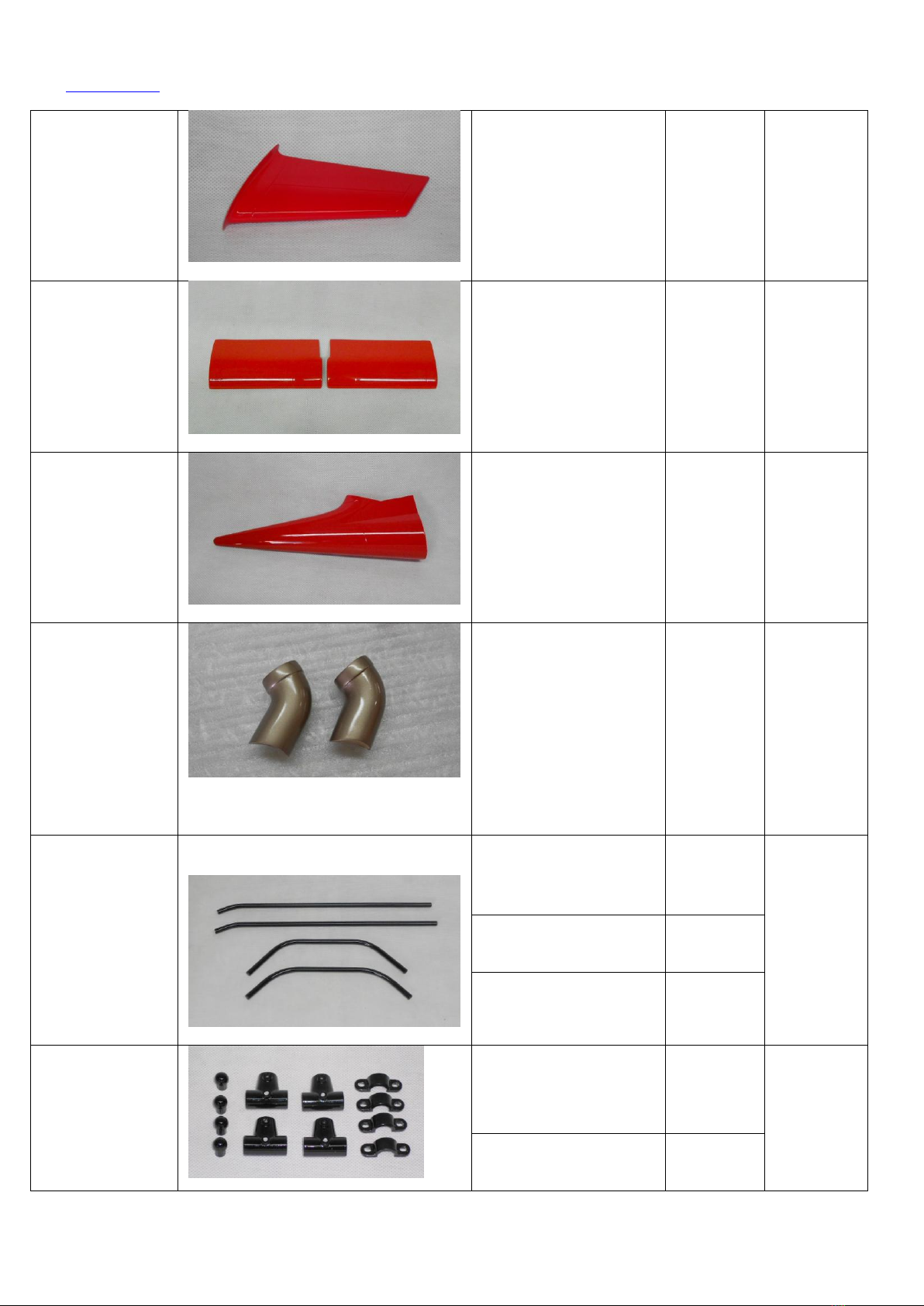

2011 A-5
Caudal fin
Dérive
1
2011 A-6
Tailplane
Stabilisateurs
2
2011 A-7
Last cabin
Capot arrière
1
2011 A-8
Exhaust pipe
Tuyères
2
2011 B-1
Skid / Train
2
Before the rod / arrière
1
After the rod / avant
1
2011 B-2
T-type Skid parts
connected / Fixation
train
4
Skid fixed parts
4

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Skid plug
4
2011 B-3
Skid aluminum fixed seat
Fixation siège
2
2011 B-4
8 * 12 * 50 Silicone
Durite silicone
1
2011 C-1(AE)
Align 600E base side
Couple T-rex 600
electrique
2011 C-1(AN)
Align 600N base side
Couple T-rex 600 nitro
2011 C-2
Base plywood parts
Couple principal
2011 C-3
Cockpit plywood parts
Couple pour cockpit
2011 C-4(A)
Align 600, cross the
base plate
Couple Align 600

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
2011 C-5
Fixed plywood body part
s
Couple fixation
2011 C-6
Extend the
base plywood parts
Divers couple
2011 D-1
Windshield
Pare brise avant
2
2011 D-2
Front door glass
Pare brise
2
2011 D-3
Day windows
Pare brise
2
2011 D-4
Door glass
Pare brise
2

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr

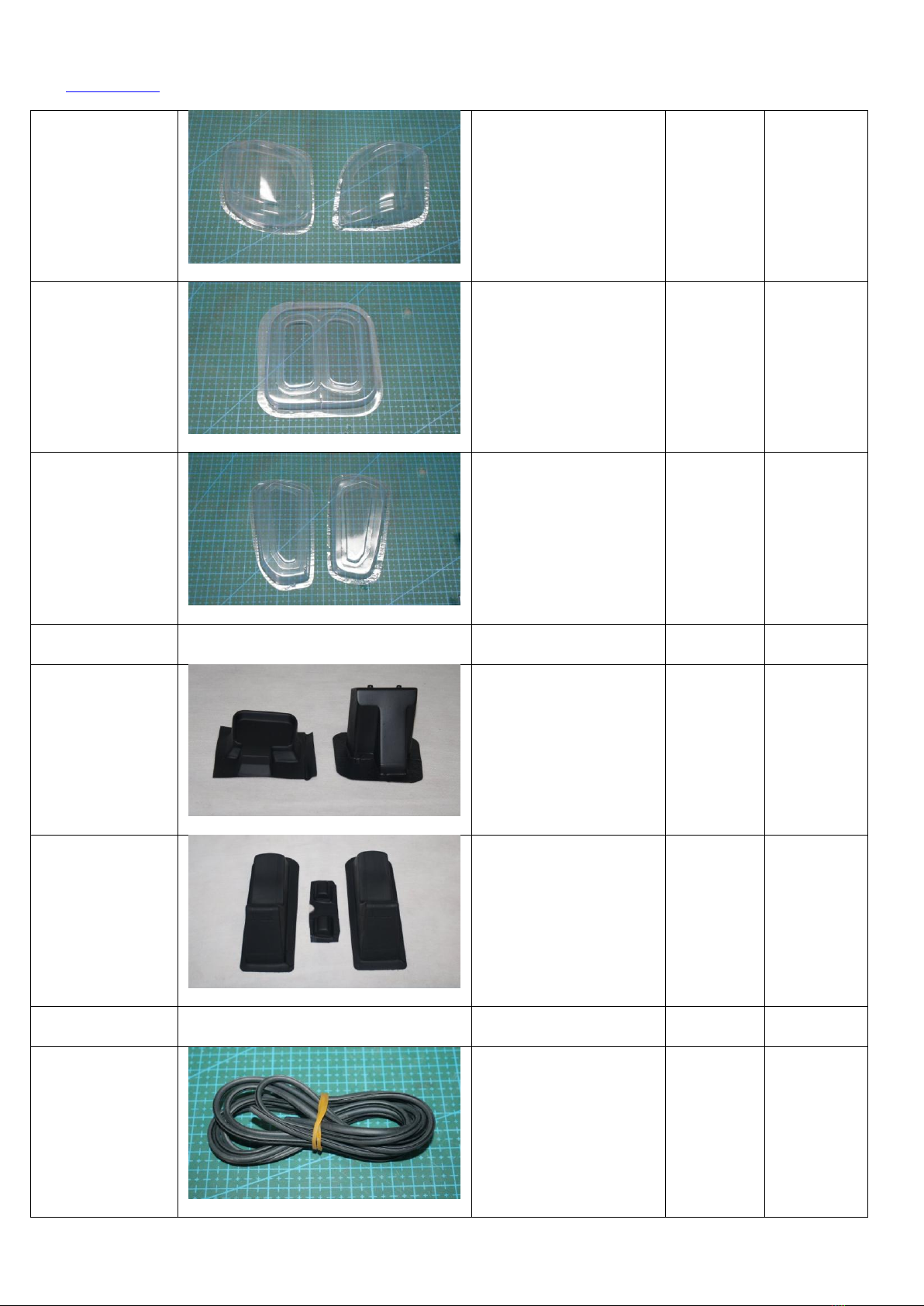

2011 D-5
Observation windows
Pare brise
2
2011 D-6
After the window glass
Pare brise
1
2011 D-7
Small glass front door
Pare brise
2
2011E-1
Dashboard
console
1
2011E-2
Seat
Sièges
1
2011 F-1
Window sealing strip
Caoutchouc pare brise

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
2011 F-2
Scale part
Accessoires
2011 F-3
Metal mesh
Grille
1
2011 F-4(A)
Fixed foam liner
Mousse fixation tube de
queue
2011 F-5
Stickers
Auto collant
2
2011F-6
Wire tail skid
Béquille
2011 G-1
Body Anchor
fixation
2

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
2011 G-2
8 * 20 the lever body
2
2011 G-3
M3 * 15 Socket Screw
4
2011 G-4
M3 * 10 Socket Screw
20
2011 G-5
M3 Washer
25
2011 G-6
M3 self-locking nut
8
2011 G-7
3 * 15 self-tapping
4

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Non fournis mais nécessaire pour la construction / Not delivered into the kit
Name / Nom
Quantity / Quantité
Instant glue
Cyano
1
2011 G-8
3 * 20 self-tapping
4
2011 G-9
M3 nut minions
8
2011 G-10
2 * 5 self-tapping
10
2011 G-11
Screw M3 * 4
8

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr

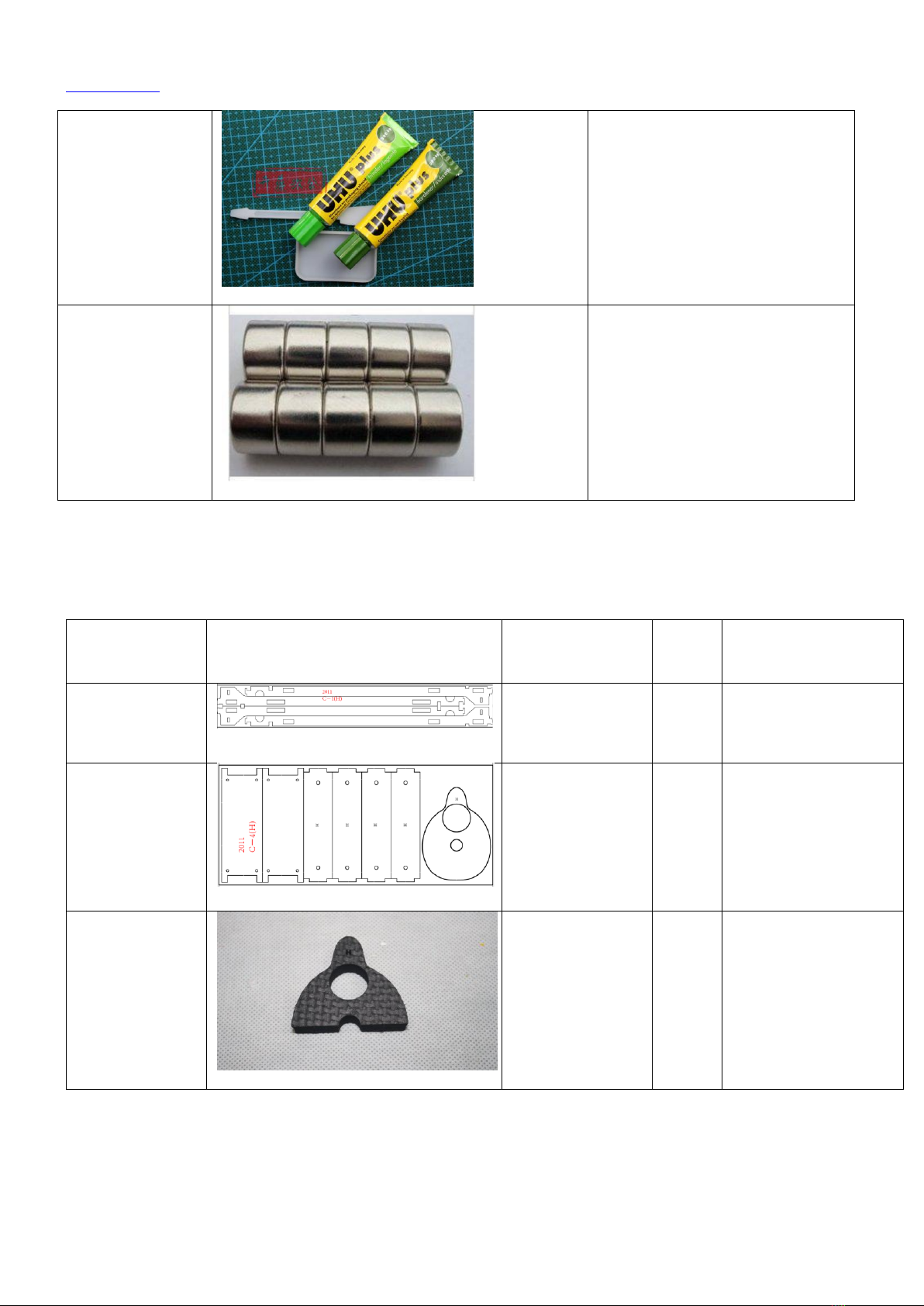

Epoxy glue
Colle Epoxy
1
Magnet
Aimants
20

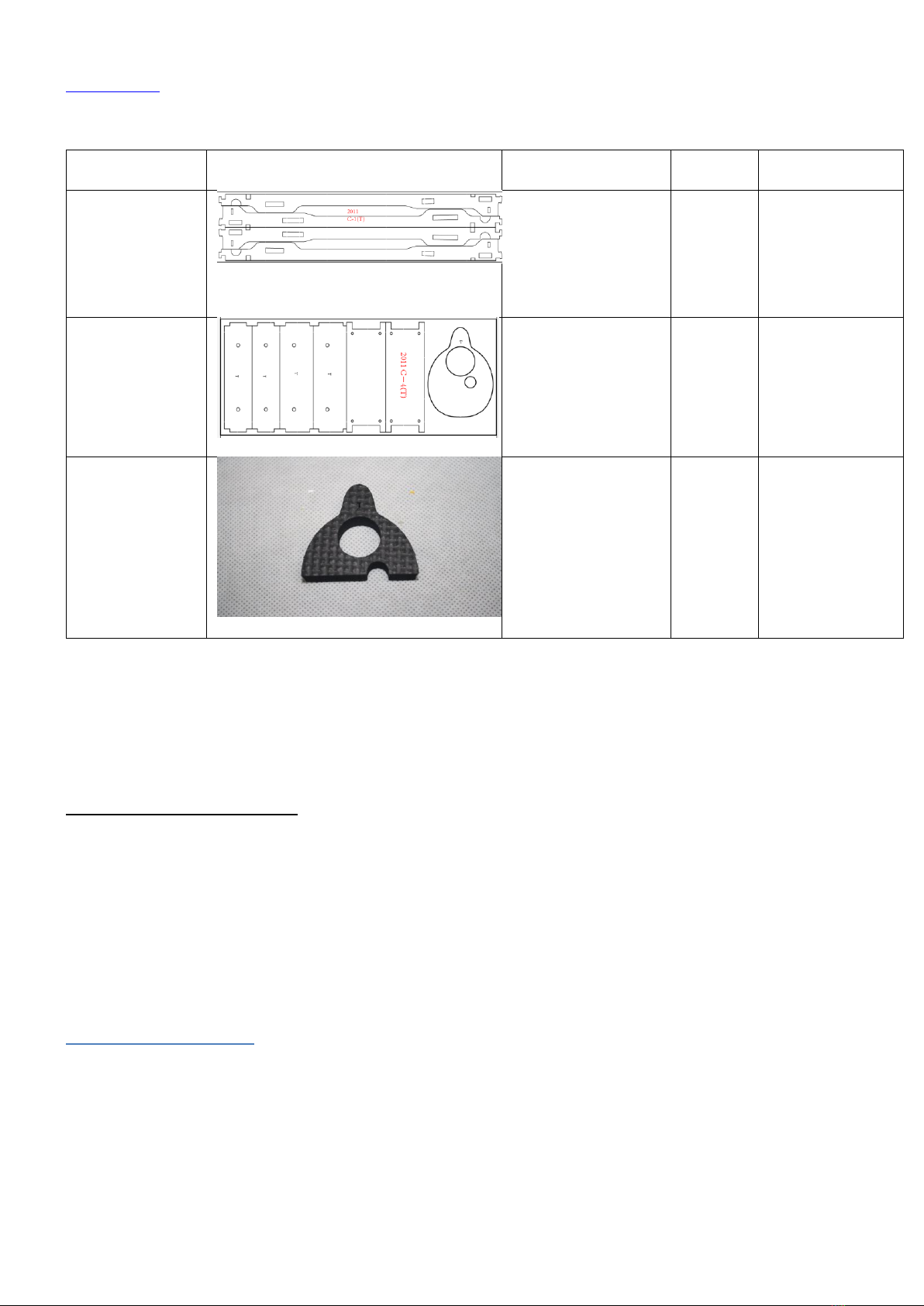

Options / Options
Pour mécanique HIROBO / Hirobo mounting kit
Number
Name
Quantit
y
Remarks
2011C-1(H)
HIROBO base side
Couple
1
2011C-4(H)
HIROBO horizontal
base plate
Couple
2011F-4(H)
HIROBO support fo
am liner
Support mousse
tube de queue

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Pour mécanique RAPTOR 50 / RAPTOR 50 mounting kit
Number
Name
Quantity
Remarks
2011C-1(T)
Thunder
Tiger raptor50 basesi
de
couple
2011C-4(T)
Thunder
Tiger raptor50horizo
ntal base plate
couple
2011F-4(T)
Thunder
Tiger raptor50
Support foam liner
Mousse support tube
de queue

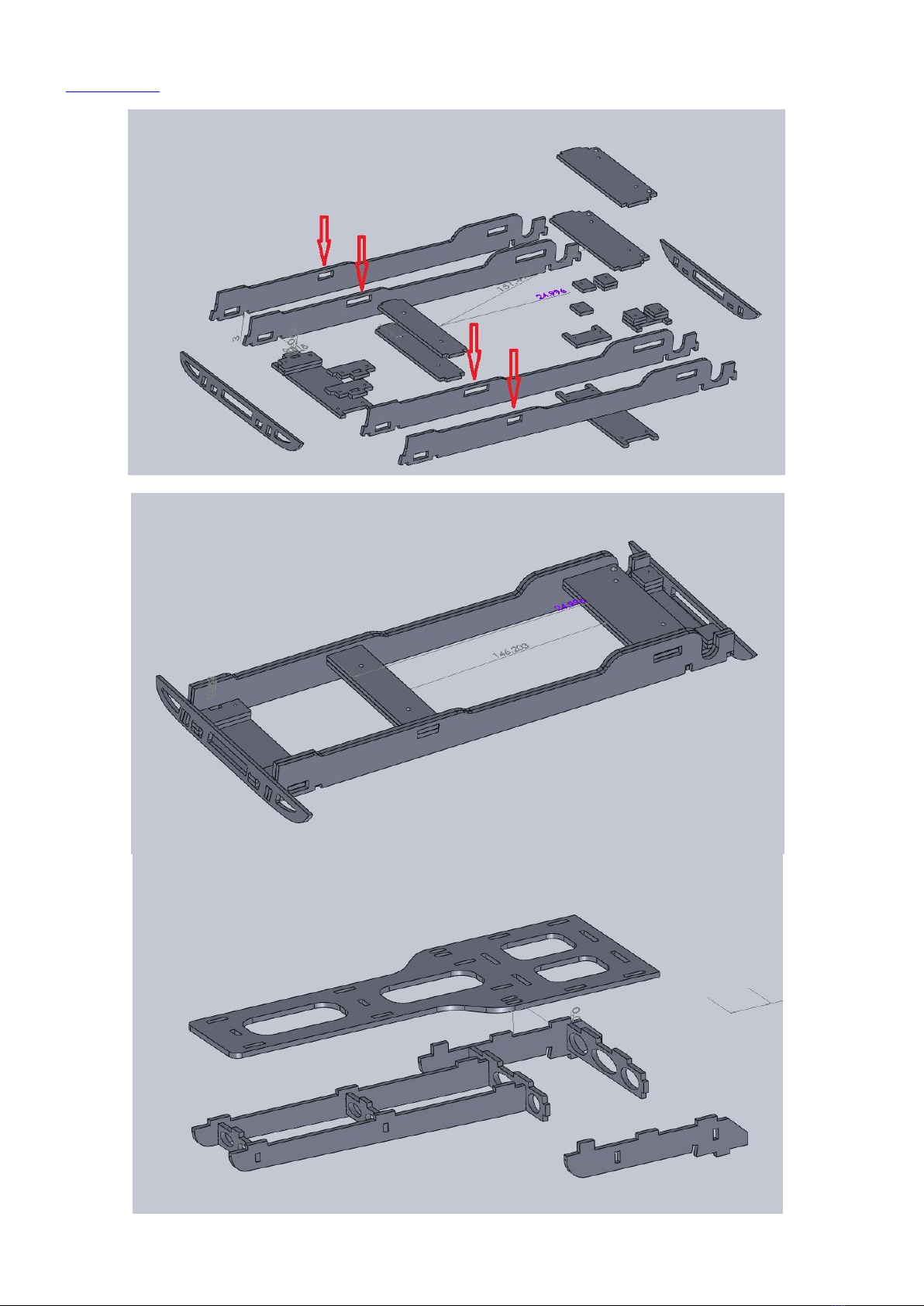

Ce manuel est base sur une construction avec une mécanique Align T-rex 600 électrique.
1/ Montage du couple principale
Merci de bien respecter les étapes de construction et d’adapter avec les bonnes pièces si vous utilisez une
mécanique autre (HIROBO, RAPTOR…). Portez attention au sens des flèches sur les photos. Attention il y a un
sens pour la position des couples (intérieur/ extérieur). Faites un pré assemblage a blanc (sans colle) , puis collez
définitivement les pièces a la colle Epoxy.
This manual is based on Align 600E fuselage installation completed.
1 / wooden base assembly
According to the order shown below wood assembled together, pay attention to the difference between the
red arrows indicate side. Do not place the wrong side of the inside and outside. Then fixed with epoxy glue.

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr

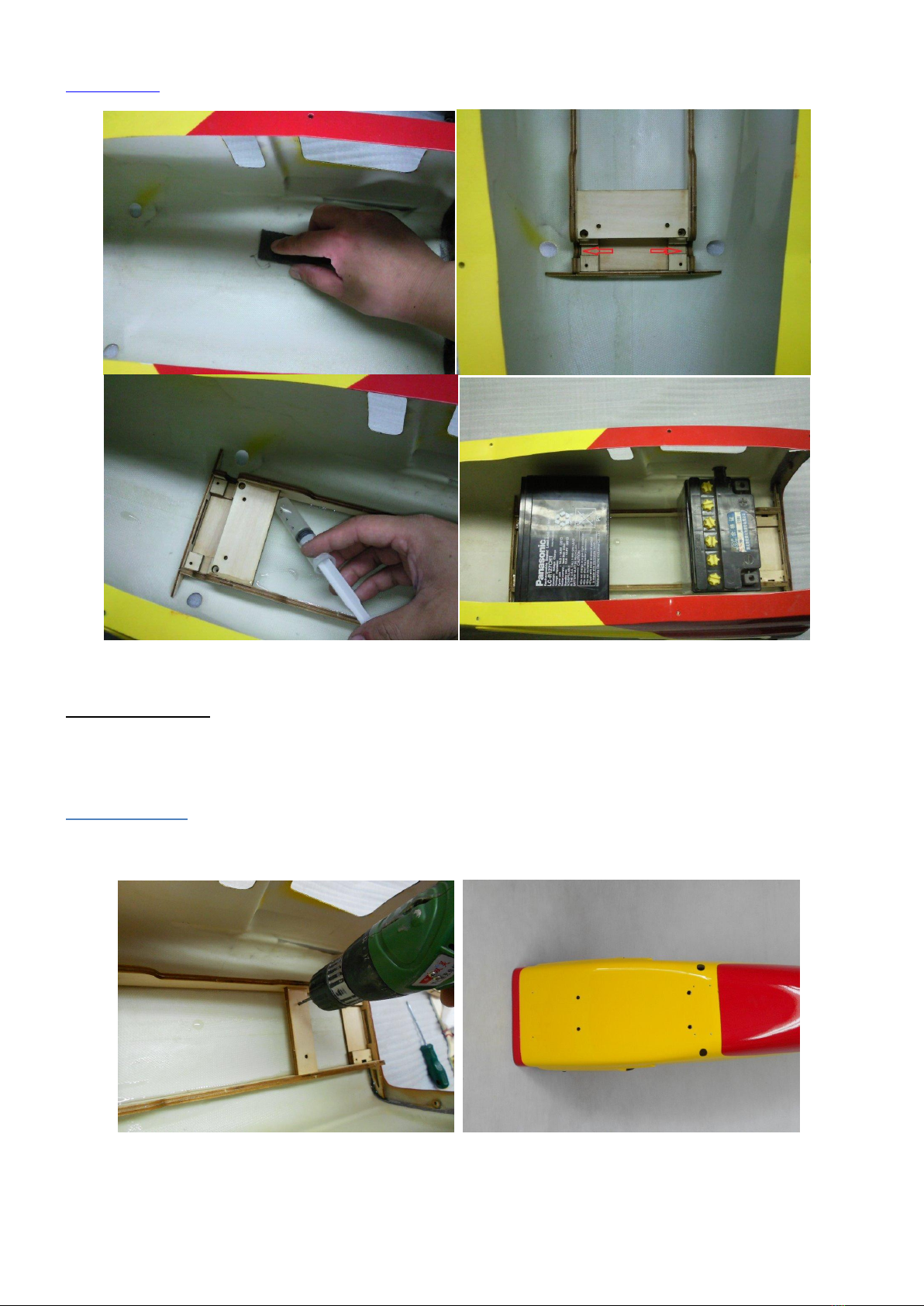

2/ Mise en place du couple dans le fuselage
Poncez l’intérieur du fuselage afin de coller ensuite le couple à l’intérieur du fuselage, pour une meilleure
adhérence de la colle. Ajustez puis une fois la bonne position trouvée (Cf. la photo de haut à droite ci-dessous)
collez le couple a l’époxy. Utiliser un poids afin de bien plaquer le couple contre le fuselage pendant tout le
séchage.
2/ wooden base is bonded to the body
Will need to place bonding with sandpaper, then use epoxy glue. Wait cure to suppress with a heavy object.
Please note that the red arrow points to the gap with the holes on the body

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
3/ Montage du train
Percez 4 trous de part en part du fuselage ainsi que sur le couple principal aux emplacements réservés à cet
effet.
3 / skid assembly
According to the holes on the wooden base, the fixed skid and the fuselage hole drilled
‘

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Découpez la durite en 4 morceaux, puis positionnez-les sur les arceaux des patins au niveau des trous percés.
Fixez ensuite les arceaux comme indiqué sur les photos ci-dessous en utilisant les vis3*15.3*20
The interception of 4 silicone tube segment set to the front and rear support racks. According to the
diagram with 3 * 15,3 * 20 self-tapping screws fixed to the body to skid
Collez les bouts des patins à la colle cyano. Puis montez les supports des patins sur les arceaux a l’aide des vis
M3 *4.
Instant glue skid with the plug fixed. With M3 * 4 of the top wire will support the drive around the skid
and fixed.

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
4/ Assemblage pare brise
Poncez légèrement la fibre a l’intérieur du fuselage ainsi que le contour des pare brise. Fixez ensuite le pare
brise a l’aide de scotch sur l’extérieur afin de positionner correctement celui-ci. Collez depuis l’intérieur à la colle
époxy. Autre solution : utiliser des micro vis (non fournies) pour fixer les pare brise.
4 /window assembly
The need for bonding parts with sandpaper, then use the tape as a temporary fixed. Carefully coated
with epoxy glue to wait for curing.

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr

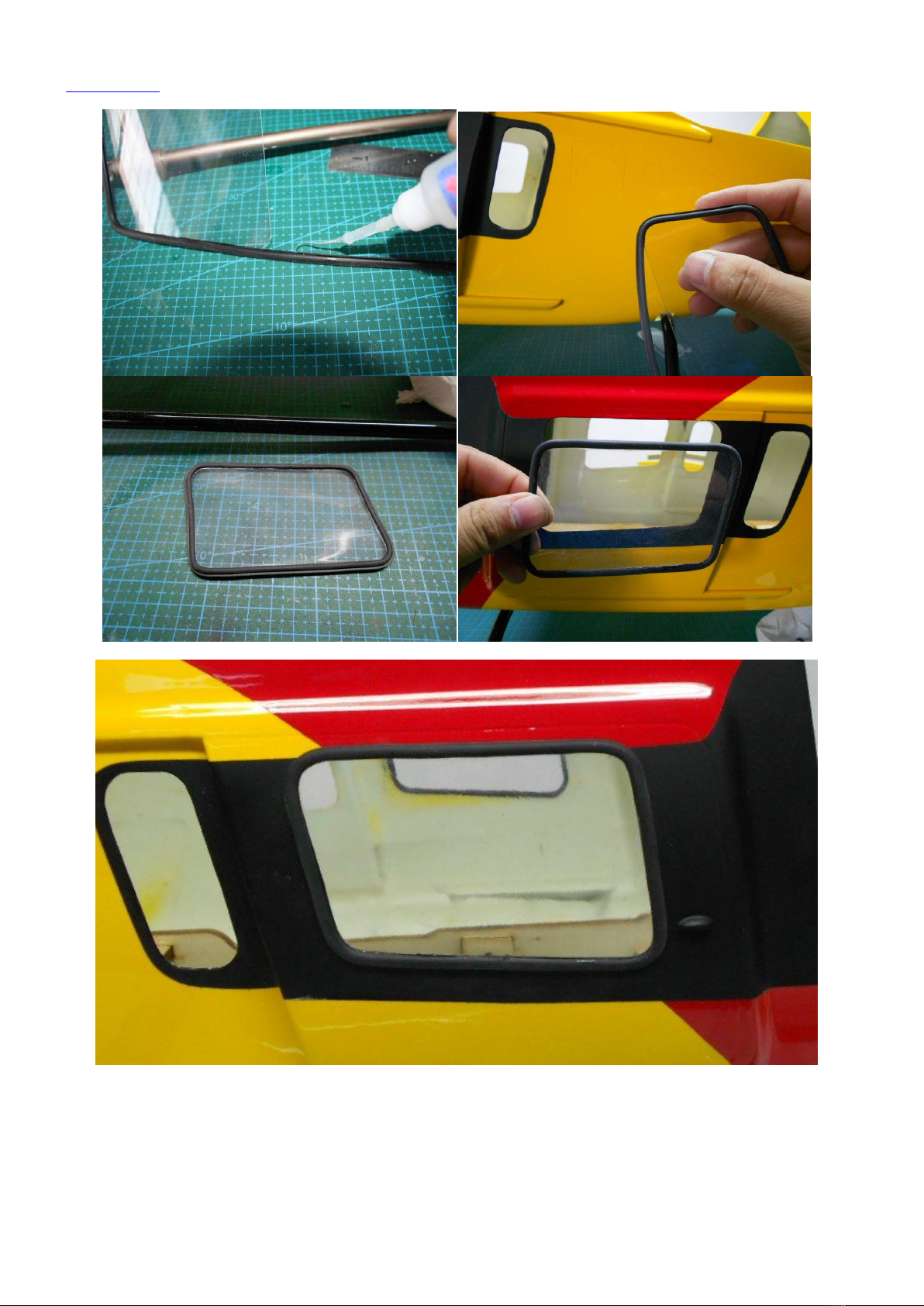

Pose des vitres latérales : positionnez, centrez et scotchez les vitres depuis l’intérieur, utilisez un marqueur pour
effectuer un contour sur l’extérieur, puis découpez le surplus en laissant 1mn entre la vitre et le bord. Installez
et collez le caoutchouc de contour de vitre. Puis installez chaque vitre sur le fuselage.
Rubber ring fixed glass installation: First glass with tape for temporary fixed, and then use a marker, draw a
circle along the window frame. Remove the program along with scissors, after traces of the excess edges cut,
requiring about a small glass window frames than 1mm. this will be easier following the installation. Rubber ring
with instant glue stick to the glass edge and then press onto the glass in the window frame.

HELI - SCALE Copyright ® 2012 - Reproductions interdites
www.heli-scale.fr
Other Heli-scale Toy manuals
Popular Toy manuals by other brands

Playskool
Playskool Humbah instructions

TinkerHouse
TinkerHouse MAGLEV RAIL STARTER Build instructions

Radica Games
Radica Games 75005 Pocket Poker instruction manual

BLOTZ
BLOTZ B28-SF-229 instructions

Mattel
Mattel Barbie CLD94 instructions

Carrera
Carrera Ferrari Arno XI 300005 Assembly and operating instructions

Badger Basket
Badger Basket 99002 Assembly instructions

TILLIG BAHN
TILLIG BAHN 85193 quick start guide

LGB
LGB 23330 instruction manual

Flying Gadgets
Flying Gadgets T41 instruction manual

MTHTrains
MTHTrains RAILKING Hellgate Bridge instructions

THE WORLD MODELS
THE WORLD MODELS Delta Jet EP instruction manual
