Manuel d’assemblage
Instruction manual
AS-350 (classe700/90)
Cher client,
Merci d’avoir choisi un fuselage/accessoire HELI - SCALE.
Toute l’équipe vous souhaite une bonne construction et de bons vols.
Dear customer
Thank you for choosing a scale fuselage/accessories HELI-SCALE
All our team wishes you a lot of fun and good flights.
HELI –SCALE
www.heli-scale.fr

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
IMPORTANT
Merci de bien vouloir lire et respecter cette notice de montage
étape par étape.
- Avant le collage de certaines pièces, celles-ci doivent être
totalement sèche.
- Les Hélicoptères modèles réduits ne sont pas des jouets : un
mauvais usage de ce produit peut causer des dommages
matériels et corporels très important dont la mort
- Le fabriquant et le revendeur déclinent toutes responsabilités
sur l’utilisation de ce produit.
- Ce produit est destiné à être utilisé par un adulte responsable,
assuré sur un terrain de modélisme officiel.
- Vérifier le réglage votre machine avant le premier vol.
- Vous êtes entièrement responsable du montage et du réglage.
Nous n’assurons aucun service après-vente ou quelconque
garantie après son achat et son montage.
- Volez uniquement dans des endroits sûrs et adaptés à la
pratique du modélisme.
- Ne pas voler proche des habitations ou des lieux fréquentés
par des passants et ou des enfants.
- Les modèles réduits peuvent être la cause d’accidents, de
pannes de différentes natures dont le manque de
maintenance, une erreur de pilotage, des interférences radios,
etc…
- Le pilote est entièrement responsable de sa machine, donc de
tous les dommages qu’il pourrait causer en utilisant un
modèle réduit. Soyez responsable !
- Pensez à renforcer les couples en bois qui supportent le
châssis avec du tissu carbone, au niveau de la jointure entre
ceux-ci et le fuselage.
- Il est conseillé d’améliorer le système existant de fixation avec
un système de verrouillage manuel de la cabine (visses ou
autre solution à votre guise.)
- Le montage nécessite plusieurs heures
- N’oubliez pas de vérifier le centrage avant le premier vol.

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
IMPORTANT
Thank you to please read and follow the installation
instructions step by step.
- Before the bonding of certain parts, they must be completely dry.
- The Helicopter models are not toys: misuse of this product
may cause damage and injury is very important that the death
- The manufacturer and retailer assume no responsibility for the use
of this product.
- This product is intended for use by a responsible
adult, provided on a plot of the official model.
- Check the setting on your machine before first flight.
- You are fully responsible for the assembly
and adjustment. Microsoft makes no after sales service or any
warranty after purchase and installation.
- Fly only in safe and suitable for the practice of modeling.
- Do not fly close to homes or places frequented by passers-
by and or children.
- The models can be the cause of accidents, breakdowns of various
kinds including lack of maintenance, pilot error, radio interference,
etc ...
- The driver is fully responsible for his machine, so for any
defect it may cause by using a model. Be responsible!
- Remember
to strengthen couples wooden support frame with carbon
cloth, at the joint between them and the fuselage.
- It is recommended to improve the existing system of fixation
with a locking system manual of the car (screws or other solution to
your liking.)
- The installation requires several hours
- Be sure to check the CG before the first flight

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
ref
Photo / Picture
Nom /Name
Qté/Q
tyl
2014 A-1
Cabine avant /
Front cabine
1
2014 A-2
Fuselage
principale / Main
body
1

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr

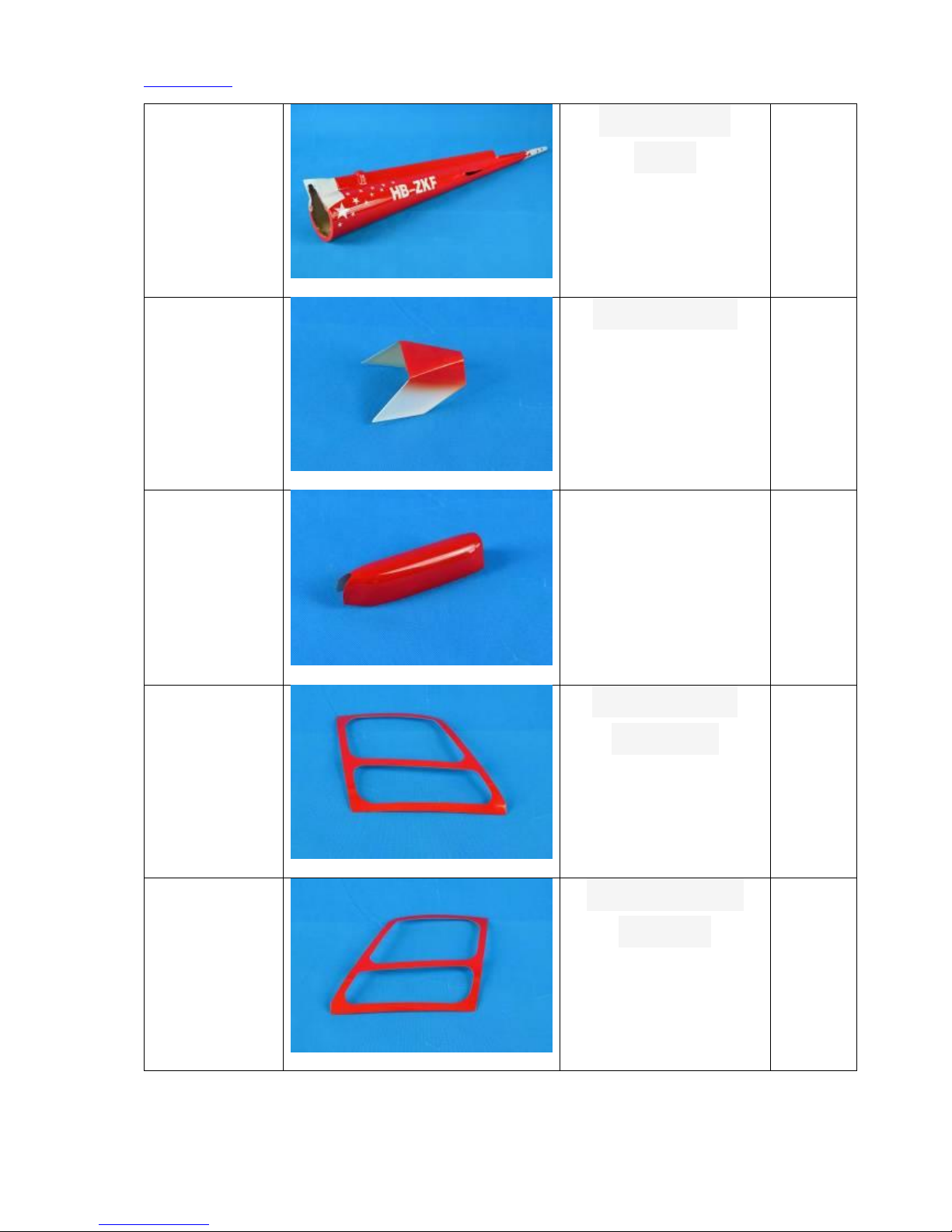

2014 A-3
Queue / Tail
boom
1
2014 A-4
Capot / cover
1
2014 A-5
Capot / cover
2014 A-6
Porte droite /
right door
1
2014 A-7
Porte gauche /
left door
1

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
2014 A-8
Dérive / Vertical
fins
1
2014 A-9
Dérive / vertical
fins
1
2014 B-1
Train accessoires
/ Landing gear
accessories
4
4
2014 B-2
Train / landing
gears
2
2
2

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
2014 B-3
marche pied /
Foothold
2
2014 C
Couples bois /
Wood parts
1
2014 D-1
Pare-brise /
Windshield
2014 D-2
Vitres portes /
Around the door
windows
2

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
2014 D-3
Vitres laterales /
main fuselage
windows
2
2014 D-4
Vitre inferieures /
Under
observation
window
2
2014 D-5
Vitres toit/
Skylights
2
2014E-1
Siege et cockpit /
Seat
Instrument panel
1

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
2014 F-1
Fuselage blister
Parts
1
2014 F-2
caoutchouc pour
vitres / Window
sealing strip
400cm
2014 F-3
Accessoires / Scale
part
1
2014 F-4
Bequille / Tailskid
1
2014 F5
Grille / Gauze

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
2014 G-1
Renfort/
Body Anchor
2
2014 G-2
8 * 34 the
lever body
2
2014 G-3
M3 *
15 Socket Screw
2
2014 G-4
M3 *
10 Socket Screw
18
2014 G-5
M3 *
15 Socket Screw
11
2014 G-6
M3 Washer
50

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr

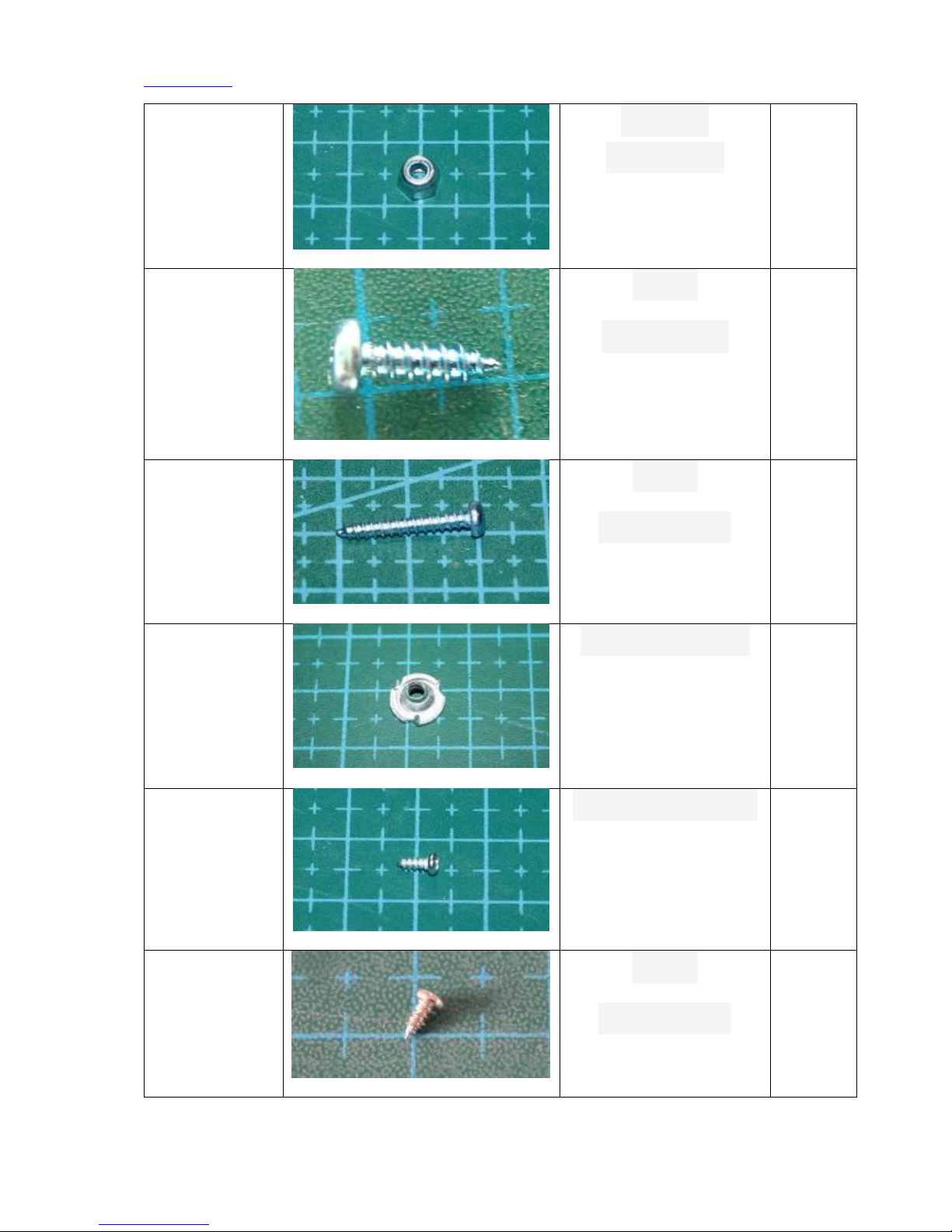

2014 G-7
M3 self-
locking nut
10
2011 G-8
3 * 10
self-tapping
2011 G-9
3 * 20
self-tapping
18
2011 G-10
M3 nut minions
9
2011 G-11
2 * 5 self-tapping
15
2014 G-12
1.4* 3
self-tapping
50

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr

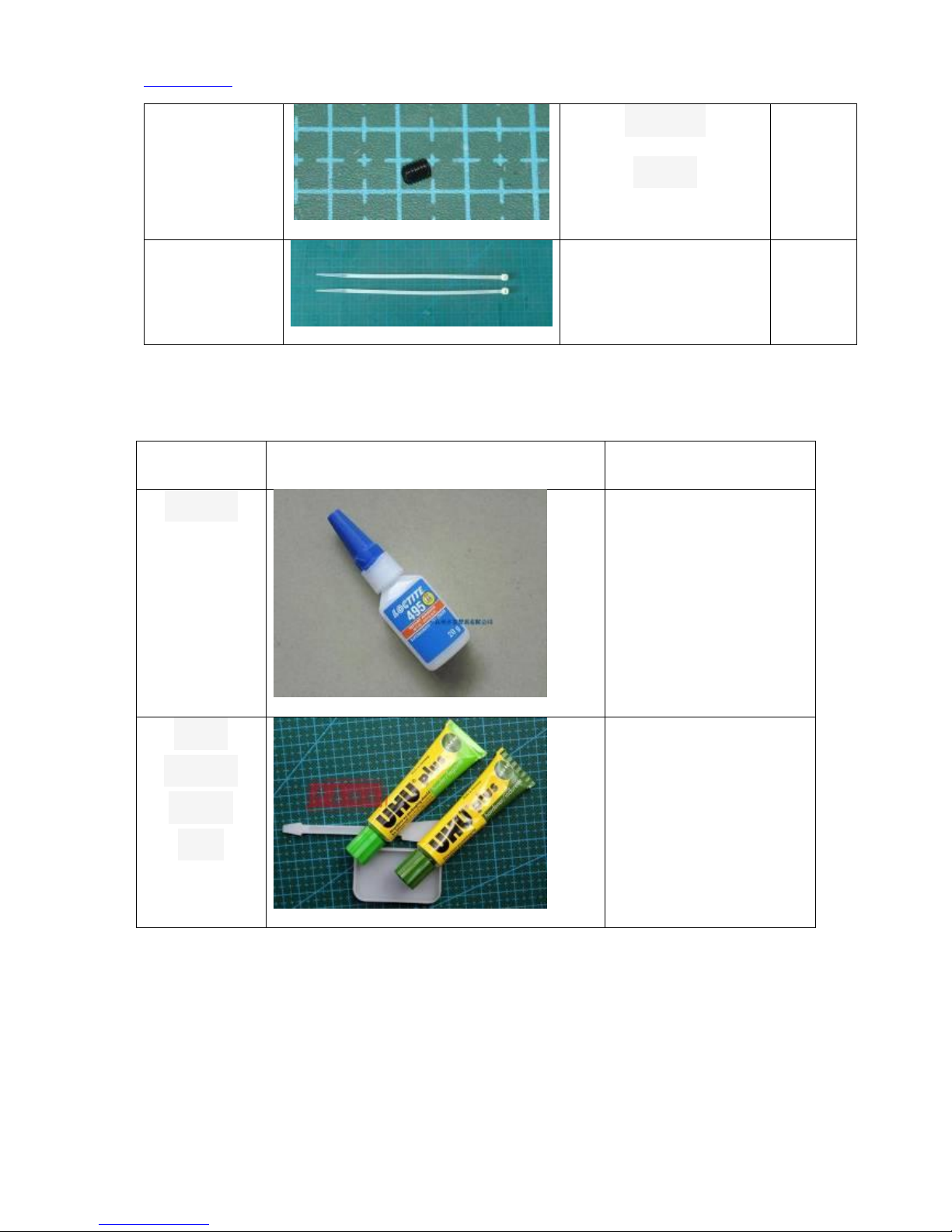

A PREVOIR / YOU WILL NEED :
Name
Foto
Loctite
Non fournie / not
supplied
Colle
Epoxy/
Epoxy
glue
Non fournie / not
supplied
2014 G-13
M3 * 4
Screw
8
2014 G-14

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr

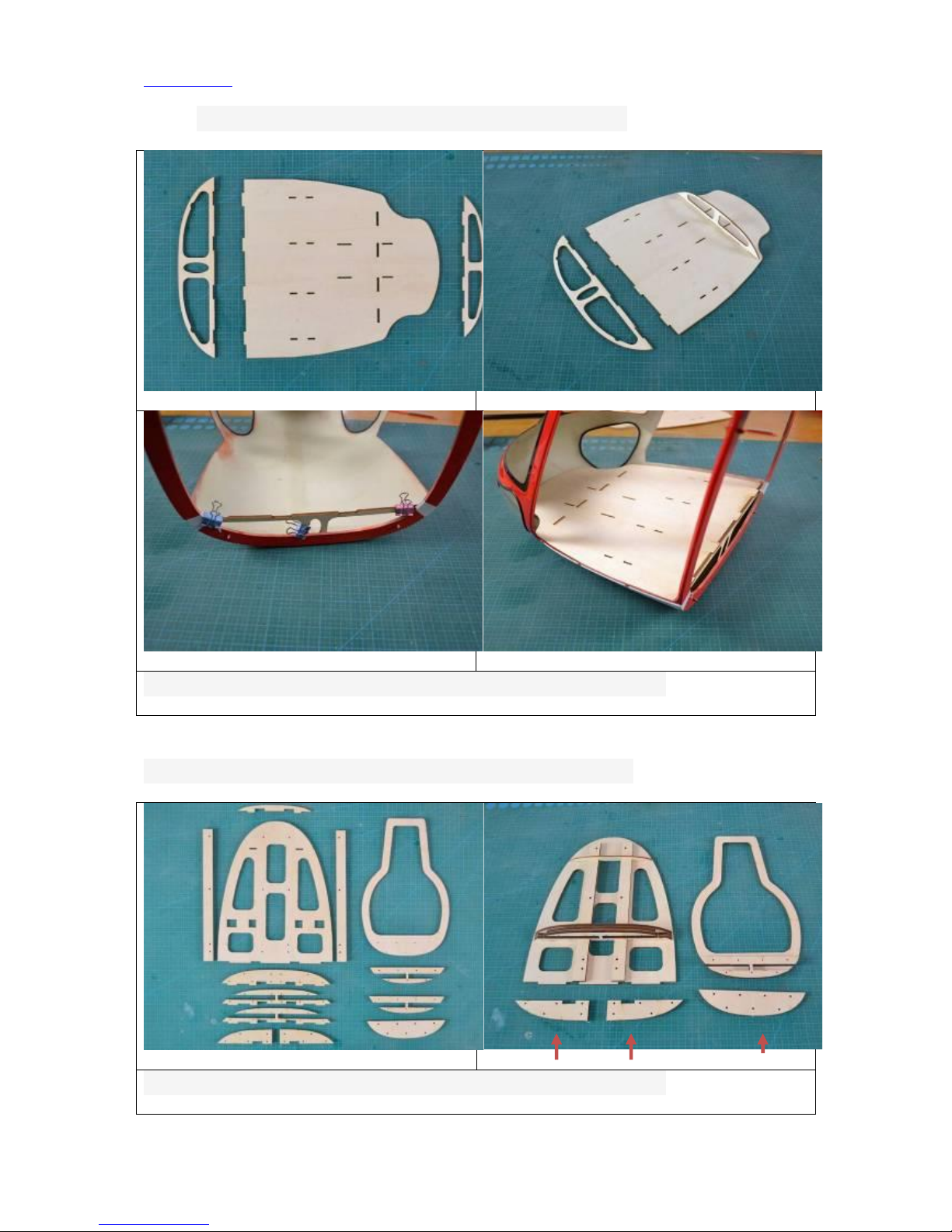

1. Montage plancher cockpit / Cockpit floor mounting
Ajuster et coller à la colle epoxy / Adjust and glue using epoxy
2. Montage couple principale / Main former wood building
Ajuster et coller à la colle epoxy / Adjust and glue using epoxy

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
Attention au sens et a la symetrie / Take care of direction .
Ajuster et coller à la colle epoxy / Adjust and glue using epoxy

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr

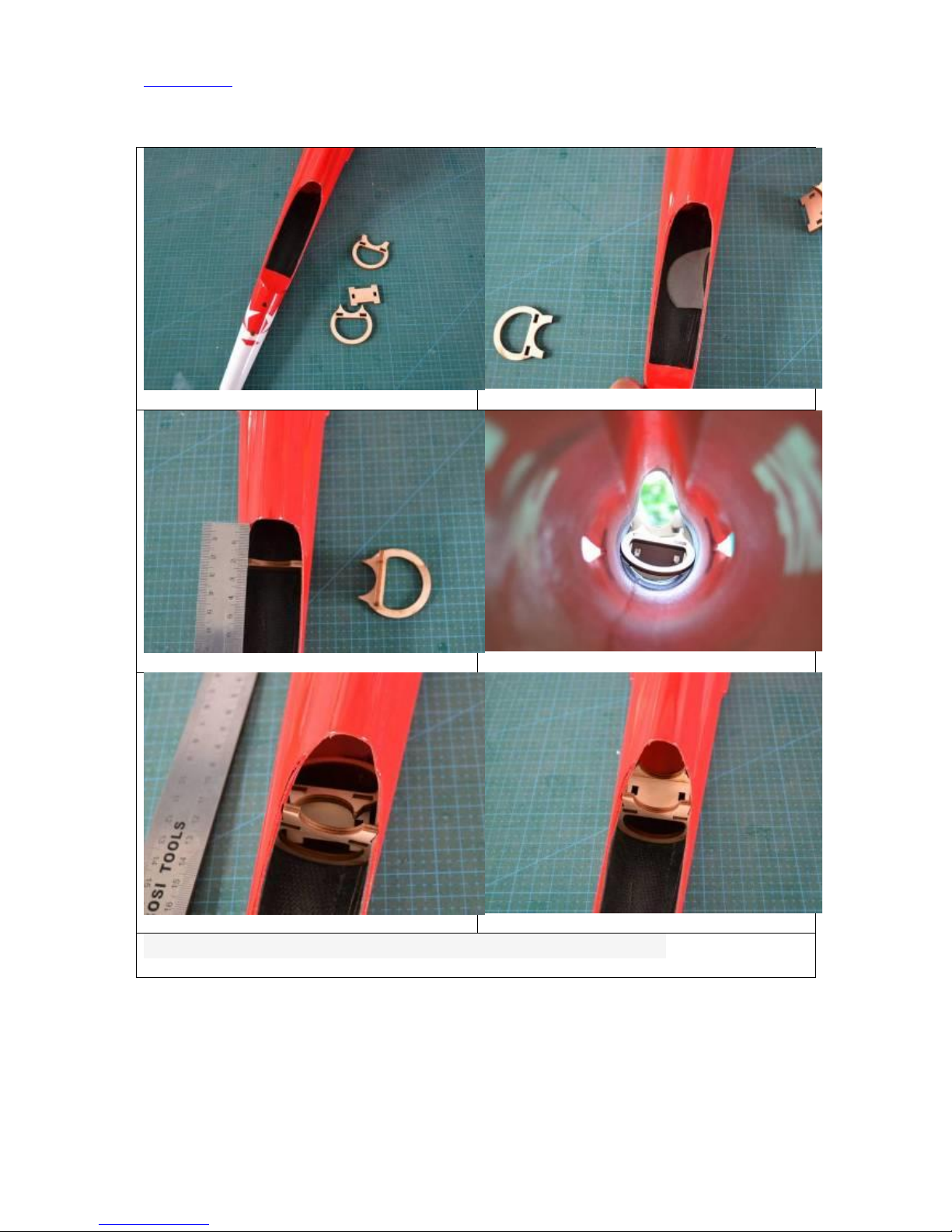

3. Préparation poutre de queue / Buiding Tail Boom
Ajuster et coller à la colle epoxy / Adjust and glue using epoxy

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
4. Fixation poutre de queue / Fixing tail boom

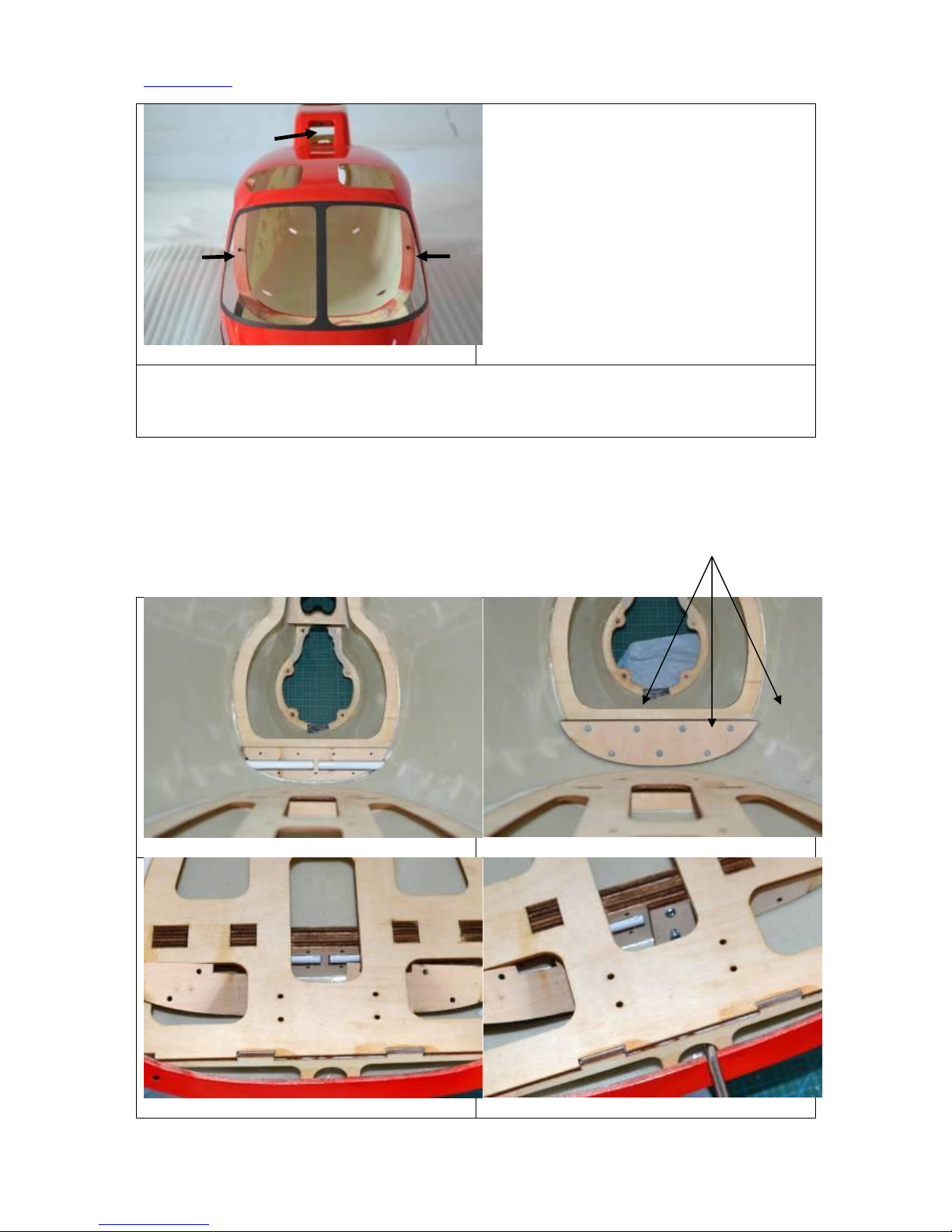

5. Securiser la cabine avant / Secured front cabine

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
Utilisation possible d’aimants (non fournis) / you can also use Magnets ( not
supplied)
6. Montage train / Buiding landing gear
Ne pas utiliser ses vis pour le logo 600SE / Do not use this screws if building a
logo 600SE

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
7. Porte et vitres / Doors and windows
Découper les fenetres des portes/ Cut the windows for doors

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
Utiliser la colle cyano / use cyano glue
Vous pouvez aussi visser les vitres / you can laso screw windows
8. Montage pare brise avant / Buiding front window

HELI - SCALE Copyright ® 2013 - Reproductions interdites
www.heli-scale.fr
