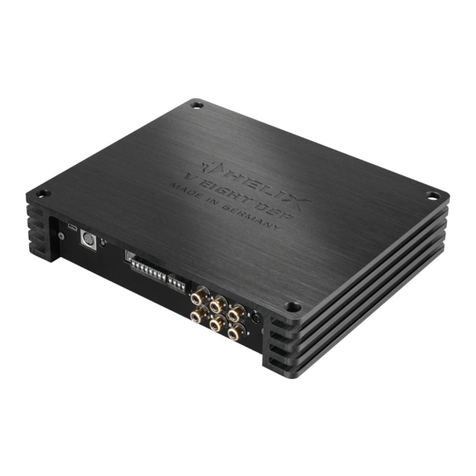

HELIX V EIGHT DSP User manual

V EIGHT DSP
8-Kanal Verstärker mit integriertem DSP
8-channel Amplier with integrated DSP
deutsch / english

Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Kauf dieser hochwer-
tigen HELIX Digitalendstufe.
Audiotec Fischer setzt mit der HELIX V EIGHT DSP
neue Maßstäbe im Bereich der Verstärkertechnik.
Dabei protieren Sie als Kunde direkt von unserer
nahezu 30-jährigen Erfahrung in der Forschung und
Entwicklung von Audiokomponenten.
Diese Endstufe wurde von uns nach neuesten tech-
nischen Erkenntnissen entwickelt und zeichnet sich
durch hervorragende Verarbeitung und eine über-
zeugende Anwendung ausgereifter Technologien
aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von HELIX-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die Ga-
rantieleistungen sind.
Installieren Sie Ihren Verstärker an einer trocke-
nen Stelle im Auto und vergewissern Sie sich, dass
der Verstärker am Montageort genügend Kühlung
erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation
oder in der Nähe von wärmeabstrahlenden Teilen
oder elektronischen Steuerungen des Fahrzeuges.
Im Sinne der Unfallsicherheit muss der Verstärker
professionell befestigt werden. Dieses geschieht
über Schrauben, die in eine Montageäche ein-
geschraubt werden, die wiederum genügend Halt
bieten muss.
Bevor Sie die Schrauben im Montagefeld befesti-
gen, vergewissern Sie sich, dass keine elektrischen
Kabel und Komponenten, hydraulische Bremslei-
tungen, der Benzintank etc. dahinter verborgen
sind. Diese könnten sonst beschädigt werden. Ach-
ten Sie bitte darauf, dass sich solche Teile auch in
der doppelten Wandverkleidung verbergen können.
Allgemeines zum Anschluss des V EIGHT DSP
Verstärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben.
Bei anderen Systemen können der HELIX Verstär-
ker und die elektrische Anlage des Kfz beschädigt
werden. Die Plusleitung für die gesamte Anlage
sollte in einem Abstand von max. 30 cm von der
Batterie mit einer Hauptsicherung abgesichert wer-
den. Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der Car-Hi Anlage.
Verwenden Sie zum Anschluss des Verstärkers
an die Stromversorgung des Fahrzeugs aus-
schließlich geeignete Kabel mit ausreichen-
dem Kabelquerschnitt. Die Sicherungen im
Verstärker dürfen nur mit den gleichen Werten
(2 x 30 A) ersetzt werden, um eine Beschädi-
gung des Gerätes zu verhindern. Höhere Werte
können zu gefährlichen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
2
Allgemeine Hinweise

Anschluss- und Bedienelemente
3
10 Output Channels
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
11 GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
12 REM
Anschluss für die Remoteleitung.
13 +12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
14 Line Output
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
(Rem Out) verwendet werden.
15 Rem Out
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker. Dieser Ausgang muss
bei Verwendung der Cinch-Ausgänge (Line
Output) genutzt werden. Beide Anschlüsse
sind intern parallel geschaltet.
10 11 12 13 14 15 10
1
4
32 5 6 7 8
1USB Eingang
Dient zum Anschluss an den Computer.
2Control Input
Multifunktionsanschluss - dient zum An-
schluss einer Fernbedienung und weiterem
HELIX Zubehör.
.3Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
4Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an.
5Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale.
6Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
7Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
8Clipping LED
Diese LED leuchtet rot, wenn einer der Ana-
logeingänge übersteuert wird.
9Input Sensitivity
Regler zum Einstellen der Eingangsempnd-
lichkeit des Line und Highlevel Inputs.
9

1USB Eingang
Mit Hilfe dieses Eingangs wird die HELIX
V EIGHT DSP über das beiliegende Kabel mit dem
Computer verbunden und kann anschließend über
das DSP PC-Tool konguriert werden.
Hinweis: Es können keine USB Speichermedien
an den Verstärker angeschlossen werden.
2Control Input
Dieser Multifunktionseingang dient zum Anschluss
von HELIX Zubehörprodukten, wie beispielsweise
einer Fernbedienung, mit deren Hilfe diverse Funk-
tionen des Verstärkers gesteuert werden können.
Die Funktionalität muss je nach Typ der Fernbe-
dienung zuerst im „Device Conguration Menu“ der
DSP PC-Tool Software oder an der Fernbedienung
selbst konguriert werden.
3Control Taster
Mit Hilfe des Control Tasters lässt sich zwischen
den Speicherbereichen eins und zwei umschalten.
Zum manuellen Umschalten der zwei Setups muss
der Control Taster eine Sekunde lang gedrückt wer-
den. Der Umschaltvorgang wird durch einmaliges
rotes Blinken der Status LED angezeigt. Wird der
Taster länger als 5 Sekunden gedrückt, so wird
das Gerät resettet und der gesamte interne Spei-
cher gelöscht! Anschließend wird dies durch ein
rotes Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes kann
die HELIX V EIGHT DSP keine Audiosignale mehr
wiedergeben, bis ein neues Sound Setup einge-
spielt wurde.
4Status LED
Die Status LED zeigt das aktuell ausgewählte Se-
tup der HELIX V EIGHT DSP an. Leuchtet die LED
grün, ist Setup 1 geladen. Bei Setup 2 leuchtet
die LED orange. Sollte sich kein Setup im inter-
nen Speicher benden, blinkt die LED rot. Sofern
letzteres der Fall ist, muss über die DSP PC-Tool
Software ein neues DSP Setup eingespielt werden.
Sollte die LED orange blinken, so ist die Sicher-
heitsschaltung der Temperaturüberwachung aktiv.
Im ersten Schritt wird nun die Ausgangsleistung des
Verstärkers reduziert. Sollte die Temperatur weiter
steigen, so schaltet sich der Verstärker ab, bis ein
sicherer Betrieb wieder gewährleistet werden kann.
5Optical Input
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieses Eingangs muss zwi-
schen 12 - 96 kHz liegen. Das Eingangssignal wird
automatisch an die interne Abtastrate angepasst.
Um diesen Eingang zu aktivieren und in der Laut-
stärke regeln zu können, wird eine optional erhält-
liche Fernbedienung empfohlen.
Hinweis: Es können ausschließlich Stereosignale
und keine Dolby-codierten Daten verarbeitet wer-
den!
6Highlevel Input
6-Kanal Hochpegel-Lautsprechereingang. Mit Hilfe
dieses Eingangs kann der Verstärker direkt an die
Lautsprecherausgänge eines Werks-/ Nachrüstra-
dios oder eines Werksverstärkers angeschlossen
werden, sofern dieses / dieser nicht über Vorver-
stärkerausgänge verfügt. Die Eingangsempnd-
lichkeit ist für alle Kanäle ab Werk auf 10 Volt ein-
gestellt (Linksanschlag). Es ist jedoch möglich, die
Eingangsempndlichkeit mit dem Regler 9 (Input
Sensitivity) zwischen 5 - 10 Volt zu variieren. Durch
Umstecken einer Steckbrücke im Geräteinneren
kann der Wertebereich auf 10 - 20 Volt verändert
werden. Zudem wird bei dieser Umschaltung auch
die Eingangsimpedanz verändert, um einen optima-
len Betrieb in Verbindung mit Werksradios oder lei-
stungsfähigen Werksverstärkern zu gewährleisten.
Die Eingangsimpedanz beträgt 13 Ohm im Einstell-
bereich 5 – 10 Volt und 13 kOhm im Einstellbereich
10 - 20 Volt.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich die mitgelieferten Stecker mit integrier-
ten Schraubklemmen oder einen passenden Kabel-
baum aus dem HELIX Zubehörprogramm.
Achtung: Eine gleichzeitige Verwendung der Hoch-
pegel- und Vorverstärkersignaleingänge ist nicht
möglich und kann zu Schäden an Ihrem Autoradio
führen.
7Line Input
6-Kanal Vorverstärkereingang zum Anschluss von
Signalquellen, z.B. Radios. Die Eingangsempnd-
lichkeit ist für alle Kanäle ab Werk auf 4 Volt ein-
gestellt (Linksanschlag). Es ist jedoch möglich, die
Eingangsempndlichkeit zwischen 2 und 4 Volt zu
variieren. Durch Umstecken einer Steckbrücke im
Inbetriebnahme und Funktionen
4

5
Geräteinneren kann der Wertebereich auf 4 – 8 Volt
verändert werden.
8Clipping LED
Diese LED leuchtet rot, wenn einer der sechs Line
Inputs oder Highlevel Inputs übersteuert wird. Die
LED hat keine Funktion bei Ansteuerung über den
Digitaleingang. Sofern diese LED aueuchtet, sollte
die Eingangsempndlichkeit über den Drehregler
(Punkt 9; Input Sensitivity) abgesenkt werden, bis
die LED erlischt.
9Input Sensitivity
Mit Hilfe dieses Drehreglers kann die Eingangsemp-
ndlichkeit der Kanäle an die Ausgangsspannung
des angeschlossenen Steuergerätes angepasst
werden. Dieser Regler ist kein Lautstärkeregler,
sondern dient nur der Anpassung. Die werkseitig
eingestellten Regelbereiche liegen bei 2 - 4 Volt
für den Cinch-Eingang (Line Input) und 5 - 10 Volt
für den Hochpegel-Lautsprechereingang (Highlevel
Input). Der Wertebereich kann durch Umstecken
eines Jumpers im Geräteinneren verändert werden.
Achtung: Es ist zwingend notwendig, die Ein-
gangsempndlichkeit der V EIGHT DSP an die
Signalquelle anzupassen, um Schäden am Verstär-
ker zu vermeiden.
10 Output Channels
Diese Anschlüsse dienen als Lautsprecherausgän-
ge. Die Impedanz der Lautsprecher darf 2 Ohm
nicht unterschreiten.
Achtung: Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme mit der DSP PC-Tool Software
die grundlegenden Einstellungen im Verstärker vor-
zunehmen. Eine Missachtung kann zur Zerstörung
der angeschlossenen Lautsprecher führen. Gerade
bei vollaktiven Systemen besteht diese Gefahr.
11 GND
Das Massekabel sollte am zentralen Massepunkt
(dieser bendet sich dort wo der Minuspol der Bat-
terie zum Metallchassis des Kfz geerdet ist) oder an
einer blanken, von Lackresten befreiten Stelle des
Kfz-Chassis angeschlossen werden. Der empfohle-
ne Querschnitt beträgt mindestens 16 mm².
12 REM
Der Remote-Eingang dient zum Einschalten der
V EIGHT DSP, sofern die am Highlevel-Eingang
angeschlossene Signalquelle die automatische
Einschaltung nicht aktiviert oder der Verstärker
bewusst nur über ein Remote-Signal ein- und aus-
geschaltet werden soll. Die Remoteleitung wird
mit dem Remote-Ausgang / Antennenanschluss
des Steuergerätes (Radio) verbunden. Dieser ist
nur aktiviert, wenn das Steuergerät eingeschaltet
ist. Somit wird der Verstärker mit dem Steuergerät
ein- und ausgeschaltet. Dieser Eingang muss nicht
belegt werden, wenn der Hochpegel-Lautsprecher-
eingang (Highlevel Input) benutzt wird. Wie Sie die
automatische Einschaltung der V EIGHT DSP de-
aktivieren können, ist unter Punkt 7 „Konguration
des Remote-Eingangs“ auf Seite 8 nachzulesen.
13 +12 V
Das +12 V Versorgungskabel ist am Pluspol der
Batterie anzuschließen. Der empfohlene Quer-
schnitt beträgt mindestens 16 mm².
14 Line Output
Prozessierter 2-Kanal Vorverstärkerausgang zum
Anschluss von zusätzlichen Verstärkern. Die ma-
ximale Ausgangsspannung beträgt 3 Volt RMS.
Wenn Sie diesen Ausgang verwenden, ist es zwin-
gend erforderlich den Remote-Ausgang (Rem Out)
zum Einschalten des/der an den Line Output ange-
schlossenen Verstärker zu verwenden, da anson-
sten Störsignale auftreten können. Der Remote-
Ausgang schaltet sich automatisch während des
„Power Save Modus“ sowie bei einem Software-
Update ab. Die Ausgänge können in der DSP PC-
Tool Software den Eingängen beliebig zugeordnet
werden.
15 Rem Out
Der Remote-Ausgang dient dazu, weitere Verstär-
ker einzuschalten. Verwenden Sie in jedem Fall die-
sen Ausgang, wenn Sie weitere Verstärker an den
Line Output der V EIGHT DSP anschließen, da es
ansonsten zu Störgeräuschen kommen kann.
Dieser Ausgang aktiviert sich automatisch, sobald
der Bootvorgang des DSP abgeschlossen ist. Zu-
dem wird dieser Ausgang bei aktiviertem „Power
Save Mode“ und bei Betriebssoftware-Updates
abgeschaltet.

6
Die HELIX V EIGHT DSP wird wie nachfolgend
beschrieben an das Autoradio angeschlossen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwissen
benötigt. Um Anschlussfehler und Beschädigungen
zu vermeiden, fragen Sie im Zweifelsfall Ihren Ein-
bauspezialisten und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss der Vorverstärkereingänge
Diese Eingänge (Line Input) können mit ent-
sprechenden Kabeln (RCA / Cinch-Kabel) an
die Vorverstärker- / Lowlevel- / Cinch-Ausgän-
ge des Radios angeschlossen werden. Im Ver-
stärker lassen sich die Signaleingänge über die
DSP PC-Tool Software frei den Lautsprecher-
ausgängen bzw. dem Line Output zuweisen.
Die Einschaltautomatik des Verstärkers funk-
tioniert bei den Vorverstärkereingängen nicht,
so dass der Remote-Eingang (REM) zwingend
belegt werden muss.
Achtung: Eine gleichzeitige Verwendung der
Hochpegel- und Vorverstärkersignaleingänge
ist nicht möglich und kann zu Schäden an Ihrem
Autoradio führen.
2. Anschluss der Highlevel-Lautsprecherein-
gänge
Die Hochpegel-Lautsprechereingänge kön-
nen direkt mit den Lautsprecherausgängen
des Werks- bzw. Nachrüstradios mit Hilfe ent-
sprechender Kabel (Lautsprecherkabel mit
max. 1 mm² Querschnitt) verbunden werden.
Sollten Sie ein normales Werksradio anschlie-
ßen, empfehlen wir folgende Kanalbelegung:
Kanal A = Vorne links
Kanal B = Vorne rechts
Kanal C = Hinten links
Kanal D = Hinten rechts
Dabei müssen nicht zwingend alle Eingänge
belegt werden. Werden nur zwei Kanäle belegt,
empfehlen wir die Kanäle A und B zu verwen-
den. Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse ver-
polen, kann dadurch die Funktion des Verstär-
kers beeinträchtigt werden. Bei Verwendung
dieses Eingangs muss der Remote-Eingang
(REM) nicht belegt werden, da sich der Verstär-
ker automatisch einschaltet, sobald ein Laut-
sprechersignal anliegt.
3. Einstellung der Eingangsempndlichkeit
Achtung: Es ist zwingend notwendig die
Eingangsempndlichkeit der V EIGHT DSP
an die Signalquelle anzupassen, um Schä-
den am Verstärker zu vermeiden.
Verschiedene Einstellungsbeispiele für die Ein-
gangsempndlichkeit sind in der Tabelle auf
Seite 9 aufgeführt.
Um die Eingangsempndlichkeit zu verändern,
verwenden Sie zunächst den Drehregler 9
(Punkt 9 Seite 5; Input Sensitivity). Die Einstel-
lung dieses Drehreglers beeinusst sowohl die
Vorverstärkereingänge als auch die Hochpe-
gel-Eingänge! Sollte der werkseitig eingestellte
Wertebereich von 2 – 4 Volt für die Lowlevel-
Eingänge bzw. 5 – 10 Volt für die Hochpegel-
Eingänge nicht ausreichend sein, so können
Sie diesen im Geräteinneren durch das Umste-
cken von Steckbrücken (Jumpern) ändern. In
diesem Fall muss das Gerät geöffnet werden.
Dazu entfernen Sie zunächst die vier Schrau-
ben (zwei Inbus- und zwei Kreuzschlitzschrau-
ben) des Seitenblechs mit dem USB Eingang
und nehmen dieses ab. Ziehen Sie nun das
Bodenblech zur Seite heraus. Sie haben nun
Zugriff auf zwei Steckbrücken. Die lange Steck-
brücke (Jumper A, 16-polig) beeinusst die
Kanäle A - D, die kurze (Jumper B, 8-polig) die
Kanäle E und F. Für Jumper A gibt es die Steck-
positionen A1 und A2, für Jumper B B1 und B2.
Im Folgenden werden die verschiedenen Steck-
positionen beschrieben:
Jumper A Jumper B
Einbau und Installation

7
Überischt Jumper-Steckpositionen:
Jumperpositionen:
Werkseitige Jumperpositionen:
Jum-
per
Posi-
tion
Wertebereich
A 1 Highlevel A - D: 5 – 10 Volt
Cinch A - D: 2 – 4 Volt
B 1 Highlevel E - F: 5 – 10 Volt
Cinch E - F: 2 – 4 Volt
Jumperpositionen für erweiterten Stellbereich:
Jum-
per
Posi-
tion
Wertebereich
A 2 Highlevel A - D: 10 – 20 Volt
Cinch A - D: 4 – 8 Volt
B 2 Highlevel E - F: 10 – 20 Volt
Cinch E - F: 4 – 8 Volt
Hinweis: Um die Position eines Jumpers zu
ändern, ziehen Sie diesen einfach nach oben
hin ab und stecken ihn auf die gewünschte Po-
sition. Achten Sie darauf, dass der Jumper voll-
ständig und nicht versetzt eingesteckt ist.
Beide Jumper können unabhängig voneinander
umgesteckt werden.
Um die Eingangsempndlichkeit mit Hilfe des
Drehreglers optimal an ihre Signalquelle anzu-
passen, führen Sie bitte die folgenden Schritte
durch:
1. Schließen Sie während dieser Prozedur
keine Lautsprecher an die Ausgänge des
Verstärkers an und schalten Sie ggf. ange-
schlossene Verstärker ab.
2. Schalten Sie den Verstärker ein.
3. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen Sie
über das CD-Laufwerk ein 1 kHz Testsignal
(Vollaussteuerung 0 dB) ab.
4. Sollte die Clipping LED bereits leuchten,
verringern Sie mit Hilfe des Drehreglers
(Punkt 9 Seite 5; Input Sensitivity) die Ein-
gangsempndlichkeit, bis die Clipping LED
erlischt. Sollte der Drehregler bereits auf
Linksanschlag stehen, muss der Wertebe-
reich der Eingangsempndlichkeit über die
internen Jumper verändert werden.
5. Erhöhen Sie die Eingangsempndlichkeit
durch Rechtsdrehung bis die Clipping LED
aueuchtet. Drehen Sie nun den Drehregler
gegen den Uhrzeigersinn bis die Clipping
LED wieder erlischt.
4. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit optischem
Digitalausgang verfügen, kann diese an den
Verstärker angeschlossen werden. Die HELIX
V EIGHT DSP ist werkseitig so konguriert,
dass automatisch auf den Digitaleingang umge-
schaltet wird, wenn dort ein Audiosignal anliegt.
Diese Funktion kann über die DSP PC-Tool
Software deaktiviert bzw. auf einen manuellen
Modus (in Verbindung mit einer optional erhält-
lichen Fernbedienung) geändert werden. Die
Einschaltautomatik des Verstärkers funktioniert
bei Verwendung des Digitaleingangs nicht, so
dass der Remote-Eingang (REM) zwingend be-
legt werden muss. Eine gleichzeitige Nutzung
des Digitaleingangs sowie der Hochpegel- oder
der Vorverstärkersignaleingänge ist möglich.
Wichtig: Das digitale Audiosignal einer Quelle
A2 B1A1 B2
A1 B1
A2 B2

8
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass an sämtlichen Ausgängen der
HELIX V EIGHT DSP der volle Pegel anliegt.
Dies kann im Extremfall die angeschlossenen
Lautsprecher zerstören. Wir raten deshalb drin-
gend dazu, eine optionale Fernbedienung zur
Einstellung der Lautstärke der digitalen Sig-
naleingänge zu verwenden!
Hinweis: Die HELIX V EIGHT DSP kann nur
unkomprimierte, digitale Stereo PCM-Signale
mit einer Abtastrate zwischen 12 kHz und
96 kHz verarbeiten. Es können keine Dolby-
codierten Daten verarbeitet werden, sondern
ausschließlich Stereosignale.
5. Anschluss der Stromversorgung
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatte-
rie abgeklemmt werden.
Das +12 V Stromkabel ist am Pluspol der Bat-
terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batterie
mit einer Hauptsicherung abgesichert werden.
Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der gesamten Car-
Hi Anlage (V EIGHT DSP = max. 60 A RMS
bei 12 V Bordnetz). Verwenden Sie bei kurzen
Leitungen (< 1 m) einen Querschnitt von min-
destens 16 mm². Bei längeren Leitungen emp-
fehlen wir einen Querschnitt von 25 mm² bis
35 mm².
Das Massekabel (gleicher Querschnitt wie
das +12 V Kabel) muss an einem blanken,
von Lackresten befreiten Massepunkt des
Kfz-Chassis oder direkt an dem Minuspol der
Autobatterie angeschlossen werden.
6. Anschluss des Remote-Eingangs
Der Remote-Eingang (REM) muss mit dem
Remote-Ausgang des Radios verbunden sein,
sofern die Vorverstärkereingänge oder aus-
schließlich der Digitaleingang des Verstärkers
als Signaleingänge genutzt werden. Es wird
dringend davon abgeraten, den Remote-Ein-
gang des Verstärkers über das Zündungsplus
des Fahrzeugs zu steuern, um Störgeräusche
beim Ein- und Ausschalten zu vermeiden. Bei
Verwendung des Hochpegel-Lautsprecherein-
gangs (Highlevel Input) muss der Remote-
Eingang nicht belegt werden, sofern das ange-
schlossene Radio über BTL-Ausgangsstufen
verfügt.
7. Konguration des Remote-Eingangs
Die Einschaltung der HELIX V EIGHT DSP
erfolgt automatisch bei Ansteuerung über die
Hochpegel-Lautsprechereingänge (Highlevel
Input) oder sobald ein Remote-Signal am Re-
mote-Eingang (REM) anliegt. Mit Hilfe des „Auto
Remote“ Schalters kann die automatische Ein-
schaltung deaktiviert werden. Dies sollte vorge-
nommen werden, wenn es beispielsweise zu
Störgeräuschen beim Ein- und Ausschalten des
Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Eine automatische Ein-
schaltung über den Hochpegel-Lautsprecher-
eingang ist dann nicht mehr möglich.
Hinweis: Werkseitig ist die automatische Ein-
schaltung über den Hochpegel-Lautsprecher-
eingang der V EIGHT DSP aktiviert.
Um die automatische Einschaltung zu
deaktivieren, muss das Gerät geöffnet und die
Schalterposition des „Auto Remote“ Schalters
geändert werden. Dazu entfernen Sie bitte das
Seitenblech der Geräteseite mit dem USB Ein-
gang indem Sie die vier Schrauben (zwei Inbus-
und zwei Kreuzschlitzschrauben) lösen. Nun
können Sie das Bodenblech aus dem Kühlkör-
per zur Seite hinausziehen und erhalten so Zu-
griff auf den Schalter. Dieser bendet sich in der
Nähe des „Balanced Dual Audio Transformers“
(siehe Markierung im nachfolgenden Bild).
Einbau und Installation

9
On: Einschaltung über Hochpegel-Lautspre-
chereingang aktiviert (Werkseinstellung).
Off: Einschaltung über Hochpegel-Lautspre-
chereingang deaktiviert.
8. Konguration des internen DSPs
Es wird dringend empfohlen vor der er-
sten Inbetriebnahme die grundlegenden
Einstellungen im Verstärker mit Hilfe der
DSP PC-Tool Software vorzunehmen.
Eine Missachtung kann zur Zerstörung der an-
geschlossenen Lautsprecher / Verstärker füh-
ren. Speziell bei Verwendung der V EIGHT DSP
in vollaktiven Systemen besteht sonst Zerstö-
rungsgefahr für die Hochtöner. Informationen
zum Anschluss des Verstärkers an einen PC
nden Sie auf Seite 11.
9. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden wer-
den. Verbinden Sie niemals die Lautsprecher-
leitungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dieses kann Ihren Verstärker und Ihre
Lautsprecher zerstören.
Achten Sie darauf, dass alle Lautsprechersys-
teme phasenrichtig angeschlossen sind, d.h.
Plus zu Plus und Minus zu Minus. Vertauschen
von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge. Der Pluspol ist bei
den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal darf 2 Ohm nicht un-
terschreiten, da sonst die Schutzschaltung des
Verstärkers aktiviert wird.
10. Anschluss des Remote-Ausgangs
Dieser Ausgang (Rem Out) dient dazu, einen
am Line Output angeschlossenen Zusatzver-
stärker mit einem Remote-Signal zu versor-
gen. Bitte verwenden Sie ausschließlich dieses
Signal zur Einschaltung externer Verstärker, um
Ein- und Ausschaltgeräusche zu vermeiden.
Einstellungsbeispiele für die Eingangsempndlichkeit:
Quelle Welcher Ein-
gang
Position
Jumper A
Position
Jumper B
Position
Regler 9
OEM-Radio 4-kanalig
Bis 25 Watt Sinusleistung pro Kanal
Hochpegel A-D A1 Beliebig Linksanschlag
OEM-Radio mit Zusatzverstärker 4-kanalig
Bis 100 Watt Sinusleistung pro Kanal
Hochpegel A-D A2 Beliebig Linksanschlag
OEM-Radio mit Zusatzverstärker 6-kanalig
Bis 100 Watt Sinusleistung pro Kanal
Hochpegel A-F A2 B2 Linksanschlag
Handelsradio 4-kanalig ohne
Vorverstärkerausgang
Bis 25 Watt Sinusleistung pro Kanal
Hochpegel A-D A1 Beliebig Linksanschlag
Handelsradio 4-kanalig mit
Vorverstärkerausgang
2 Volt Vorverstärkerausgangsspannung
Lowlevel /
Cinch A-D
A1 Beliebig Rechtsanschlag
Handelsradio 4-kanalig mit
Vorverstärkerausgang
4 Volt Vorverstärkerausgangsspannung
Lowlevel /
Cinch A-D
A1 Beliebig Linksanschlag
Handelsradio 5/6-kanalig mit
Vorverstärkerausgang
8 Volt Vorverstärkerausgangsspannung
Lowlevel /
Cinch A-F
A2 B2 Linksanschlag

10
Um die Installation der V EIGHT DSP an ein Werks-
oder Nachrüstradio deutlich zu vereinfachen, kann
der Verstärker auch mit Hilfe des optional erhält-
lichen Easy Plug Kabels (EPC 5) angeschlossen
werden. Über dieses Kabel wird die V EIGHT DSP
mit den Lautsprechersignalen des Radios versorgt.
Zudem muss bei dieser Installation kein Kabel des
Werkssoundsystems durchtrennt werden. Das
Easy Plug Kabel nutzt die Hochpegel-Lautspreche-
reingänge A - D.
Hinweis: Die Versorgungsspannungsleitungen
des Easy Plug Kabels dürfen unter keinen Um-
ständen zur Spannungsversorgung des Verstär-
kers verwendet werden!
Im Folgenden wird der Anschluss an das Werksra-
dio beschrieben:
1. Nachdem das Radio mit Hilfe der entspre-
chenden Werkzeuge ausgebaut ist, trennen Sie
den Fahrzeugkabelbaum vom Autoradio. Ver-
binden Sie den Fahrzeugkabelbaum anschlie-
ßend mit der Kupplung des Easy Plug Kabels.
Je nach Fahrzeugtyp benötigen Sie hierfür
gegebenenfalls einen fahrzeugspezischen
ISO-Adapter. Eine Liste aller Fahrzeuge und
der eventuell benötigten Adapter nden Sie auf
www.audiotec-scher.com.
2. Verbinden Sie die Stecker des Easy Plug Ka-
bels mit dem Autoradio.
3. Verbinden Sie den Highlevel-Stecker (8-poliger
Stecker) mit den jeweiligen Eingängen des Ver-
stärkers. Der Stromversorgungsstecker (4-po-
liger Stecker) bleibt ungenutzt!
Hinweis: MOST-Bus
Bei einigen Fahrzeugen kann es notwendig sein,
die Lichtleiterverbindung aus dem Original-Radio-
anschlussstecker auszulösen und stattdessen in
den Radio-Stecker eines ISO-Adapters einzuste-
cken. Hierfür ist extra eine Aussparung im ISO-
Adapter vorhanden. Dies ist zwingend bei allen
Fahrzeugen notwendig, die einen Lichtleiteran-
schluss im Originalradiokabelbaum haben.
Anschluss mit Hilfe des „Easy Plug Cables“

11
Die HELIX V EIGHT DSP kann mit Hilfe der
DSP PC-Tool Software frei konguriert werden. Die
Software stellt alle Funktionen übersichtlich und
bedienerfreundlich zur Verfügung, so dass Sie die-
se individuell einstellen können. Dabei können alle
zehn DSP Kanäle separat eingestellt werden.
Bevor Sie die HELIX V EIGHT DSP das erste Mal
an einen Computer anschließen, gehen Sie auf
unsere Homepage und laden die aktuellste Soft-
ware Version des DSP PC-Tools herunter. Es ist
ratsam, regelmäßig nach Updates der Software
zu schauen, damit das Gerät immer auf dem aktu-
ellsten Stand ist.
DieSoftwaresowiediedazugehörigeBedienungsan-
leitung nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen, die Bedienungsanlei-
tung der Software (Sound Tuning Magazin) vor der
ersten Benutzung durchzulesen, um Komplikati-
onen und Fehler zu vermeiden.
Wichtig: Stellen Sie sicher, dass die
HELIX V EIGHT DSP bei der ersten Installation der
Software noch nicht an den PC angeschlossen ist.
Verbinden Sie diesen erst, wenn die Software voll-
ständig installiert ist!
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb-
nahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und in-
stallieren diese auf ihrem Computer.
2. Schließen Sie danach den Verstärker mit dem
beiliegenden USB-Kabel an den Computer an.
Wenn Sie längere Distanzen zu überbrücken
haben, verwenden Sie bitte eine aktive USB-
Verlängerung mit integriertem Repeater und
kein passives USB-Kabel.
3. Schalten Sie erst den Verstärker ein und star-
ten Sie anschließend die Software. Sofern die
Betriebssoftware des Verstärkers nicht mehr
aktuell ist, wird diese automatisch aktualisiert.
4. Nun können Sie die V EIGHT DSP mithilfe
der DSP PC-Tool Software frei kongurieren.
Nützliche Hinweise zur korrekten Einstellung
entnehmen Sie z.B. unserem „Sound Tuning
Magazin“, welches auf unserer Webseite zum
Download bereit steht.
Achtung: Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme die Lautstärke am Radio auf
Minimum zu drehen und an den Line Output des
Verstärkers noch nichts anzuschließen, bis die
grundlegenden Einstellungen im Verstärker vor-
genommen wurden. Speziell bei Verwendung der
V EIGHT DSP in vollaktiven Systemen besteht
sonst Zerstörungsgefahr für die Hochtöner.
Anschluss an den Computer
1Laden und Speichern
2Hauptmenü
3Kanalkonfiguration
4Hochpassfilter
5Tiefpassfilter
6Laufzeitkorrektur
7Ausgangspegel
8Frequenzgraph
9Auswahl Frequenzgraphen
10 Equalizer
11 EQ Feineinstellung
8
1
6
3
47 5
2
9
10 11

12
Einbau einer HELIX Extension Card
Der HELIX V EIGHT DSP Verstärker kann durch
die Montage einer HELIX Extension Card (HEC)
um weitere Funktionen erweitert werden - beispiels-
weise um eine Bluetooth®Audio Streaming Funkti-
on, einem weiteren optischen Digitaleingang oder
einen AUX-Eingang.
Zur Montage einer HEC muss das Seitenblech der
V EIGHT DSP demontiert und gegen das der HEC
beiliegende Seitenblech ausgetauscht werden.
Achtung: Installieren Sie ausschließlich für die
V EIGHT DSP vorgesehene HEC Module an der
dafür vorgesehenen Position. Die Benutzung
eines nicht für das Gerät spezizierten HEC Mo-
duls oder eine Installation an einer nicht dafür
vorgesehenen Position im Gerät kann zu Schä-
den am HEC Modul, dem Verstärker, des Radios
oder anderen angeschlossenen Geräten führen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
HEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie vier Schrauben (zwei Inbus- und
zwei Kreuzschlitzschrauben) des Seitenblechs
der Geräteseite mit dem USB Eingang entfer-
nen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
HEC Moduls.
5. Stecken Sie das HEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des HEC Mo-
duls und darauf, dass alle Kontaktstifte vollstän-
dig im Sockel stecken.
7. Schieben Sie das Bodenblech wieder seitlich
in das Gehäuse des Verstärkers. Anschließend
befestigen Sie das neue, dem HEC Modul bei-
liegende Seitenblech mit den Inbus- und Kreuz-
schlitzschrauben.
8. Verschrauben Sie das HEC Modul mit dem
Seitenblech. Genaue Informationen zur Befes-
tigung entnehmen Sie bitte der Bedienungsan-
leitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Verstärker ein. Das installierte
HEC Modul wird nun automatisch vom Gerät
erkannt und die Status LED des HEC Moduls
leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konguriert werden.

13
Pure Class GD Verstärker-Technologie
Das Pure Class GD Konzept vereint die Vorteile der
Class G-Technologie mit dem Prinzip eines Class D
Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wir-
kungsgrad, der herkömmliche Class D-Verstär-
ker nochmals übertrifft. Die Vorteile spielt das
Pure Class GD-Konzept bei kleiner und mittlerer
Aussteuerung aus, indem die interne Versorgungs-
spannung der Leistungsstufen in Abhängigkeit von
der Amplitude des Eingangssignals variiert. Zudem
ist bei diesem Verstärker der gesamte analoge
Signalpfad völlig symmetrisch aufgebaut, wovon
sowohl Klirrfaktor als auch Signal-Rauschabstand
protieren.
Intelligenter Highlevel-Eingang
Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Laut-
sprecher immer intelligenter. Wird ein Verstärker
stattdessen an das Radio angeschlossen, kommt
es meist zu Fehlermeldungen bis hin zum Wegfall
einzelner Funktionen (wie z.B. Fader).
Der neue ADEP-Schaltkreis (Advanced Diagnostics
Error Protection) verhindert all diese Probleme
ohne die Lautsprecherausgänge des Radios bei
hohen Pegeln unnötig zu belasten.
Power Save Modus
Der Power Save Modus ist in den Grundeinstel-
lungen der DSP PC-Tool Software aktiviert. Er er-
laubt es, die Leistungsaufnahme der V EIGHT DSP
(und ggf. zusätzlich angeschlossener Verstärker)
drastisch zu reduzieren, wenn für länger als 60 Sek.
kein Eingangssignal anliegt. Es ist zu berücksich-
tigen, dass heutzutage viele Fahrzeuge mit „CAN“
oder ähnlichen internen Bussystemen ausgestattet
sind, die das Radio für den Anwender „unsichtbar“
noch bis zu 45 Min. eingeschaltet lassen, selbst
wenn man zwischenzeitlich das Fahrzeug verlässt
und abgeschlossen hat. Sobald der „Power Save
Mode“ aktiv ist, werden die internen Verstärkerstu-
fen der V EIGHT DSP sowie der Remote-Ausgang
(Rem Out) abgeschaltet und dadurch die Stromauf-
nahme auf weniger als 250 mA reduziert. Der Ver-
stärker geht innerhalb von 2 Sek. wieder in den nor-
malen Betriebszustand über sobald ein Musiksig nal
an seinem Eingang anliegt.
Es ist zudem möglich über die DSP PC-Tool Soft-
ware die Abschaltverzögerung zu variieren, bzw.
den „Power Save Mode“ komplett zu deaktivieren.
Start-Stopfähigkeit
Das Netzteil im HELIX V EIGHT DSP Verstärker
stellt die interne Spannungsversorgung auch bei
kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher.
Damit ist gewährleistet, dass die HELIX
V EIGHT DSP auch beim Motorstart voll funktions-
fähig bleibt.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem
Digitaleingang erfolgt signalgesteuert. Sobald ein
Audiosignal am Optical Input detektiert wird schal-
tet der Verstärker auf diesen Eingang um. In der
DSP PC-Tool Software kann diese Funktion deakti-
viert oder alternativ eine manuelle Steuerung über
eine optional erhältliche Fernbedienung gewählt
werden.
Spezielle Features der HELIX V EIGHT DSP

14
Leistung RMS
- @ 4 Ohm.......................................................................75 Watt pro Kanal (≤ 1% THD+N)
- @ 2 Ohm.......................................................................120 Watt pro Kanal (≤ 1% THD+N)
Eingänge .........................................................................6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In
Eingangsempndlichkeit..................................................Cinch 2 - 4 Volt oder 4 - 8 Volt
Hochpegel 5 - 10 Volt oder 10 - 20 Volt
Ausgänge ........................................................................8 x Lautsprecher
2 x Cinch
2 x Remote Out
Ausgangsspannung Cinch...............................................3 Volt RMS
Frequenzbereich..............................................................20 Hz - 22.000 Hz
DSP Auösung ................................................................64 Bit
DSP Rechenleistung .......................................................295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate ........................................................................48 kHz
Signalwandler..................................................................A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang..........................105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang.........................100 dB (A-bewertet)
Klirrfaktor (THD) ..............................................................< 0,015 %
Dämpfungsfaktor .............................................................> 70
Eingangsimpedanz Cinch................................................10 kOhm
Eingangsimpedanz Highlevel ..........................................13 Ohm oder 13 kOhm
Betriebsspannung............................................................10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Zusätzliche Features .......................................................Control Input, USB, HEC Slot
Abmessungen (H x B x T) ...............................................44 x 220 x 180 mm
Technische Daten
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer detail-
lierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Garantiehinweis
Hinweis:
„Die Bluetooth®Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken
durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.“

15
Dear Customer,
Congratulations on your purchase of this innovative
and high-quality HELIX product.
With the HELIX V EIGHT DSP, Audiotec Fischer
is setting new standards in the range of digital
ampliers.
We wish you many hours of enjoyment with your
new HELIX V EIGHT DSP.
Yours,
AUDIOTEC FISCHER
General installation instructions for HELIX
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect
the battery’s negative terminal to prevent
damage to the unit, re and / or risk of injury. For
a proper performance and to ensure full warranty
coverage, we strongly recommend to get this prod-
uct installed by an authorized HELIX dealer.
Install your HELIX V EIGHT DSP in a dry location
with sufcient air circulation for proper cooling of
the equipment. The amplier should be secured
to a solid mounting surface using proper mount-
ing hardware. Before mounting, carefully examine
the area around and behind the proposed instal-
lation location to insure that there are no electrical
cables or components, hydraulic brake lines or any
part of the fuel tank located behind the mounting
surface. Failure to do so may result in unpredictable
damage to these components and possible costly
repairs to the vehicle.
General instruction for connecting the HELIX
V EIGHT DSP amplier
The HELIX V EIGHT DSP amplier may only be in-
stalled in vehicles which have a 12 Volts negative
terminal connected to the chassis ground. Any oth-
er system could cause damage to the amplier and
the electrical system of the vehicle.
The positive cable from the battery for the complete
system should be provided with a main fuse at a
distance of max. 30 cm from the battery. The val-
ue of the fuse is calculated from the maximum total
current input of the car audio system.
Use only suitable cables with sufcient ca-
ble cross-section for the connection of HELIX
V EIGHT DSP. The fuses may only be replaced
by identically rated fuses (2 x 30 A) to avoid
damage of the amplier.
Prior to installation, plan the wire routing to
avoid any possible damage to the wire harness.
All cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions

16
Connectors and control units
10 Output Channels
Speaker outputs for connecting speaker
systems.
11 GND
Connector for the ground cable (negative
terminal of the battery or metal body of the
vehicle).
12 REM
Connector for the remote cable.
13 +12 V
Connector for the +12 V power cable to the
positive terminal of the battery.
14 Line Output
Line outputs for connecting external
ampliers. Make sure that the remote output
(Rem Out) is used to turn on these devices.
15 Rem Out
The remote output has to be used to turn on/
off external ampliers that are connected to
the RCA / Cinch line outputs. Both connec-
tions are internally wired in parallel.
10 11 12 13 14 15 10
1
4
32 5 6 7 8
1USB Input
Connects the HELIX V EIGHT DSP to your
PC.
2Control Input
Multifunction interface for e.g. an optional
remote control or other HELIX accessory.
.3Control pushbutton
Use this button to either switch between the
setups or initiate a reset of the device.
4Status LED
This LED indicates the operating mode of the
DSP and which setup has been chosen.
5Optical Input
Optical input for digital stereo signals (SPDIF
format).
6Highlevel Input
Highlevel speaker inputs for connecting a
factory radio or an aftermarket radio without
pre-amp / line outputs.
7Line Input
RCA inputs for connecting pre-amplier
signals.
8Clipping LED
This LED lights up red if one of the analog
inputs is overdriven.
9Input Sensitivity
Control for adjusting the input sensitivity of
the low- and highlevel inputs.
9

17
1USB Input
Connect your personal computer to the
V EIGHT DSP using the provided USB cable. The
required PC software to congure this amplier can
be downloaded from the Audiotec Fischer website
www.audiotec-scher.com.
Please note: It is not possible to connect any USB
storage devices.
2Control Input
This multi-functional input is designed for HELIX
V EIGHT DSP accessory products like a remote
control which allows to adjust several features of
the amplier. Depending on the type of remote con-
trol, at rst its functionality has to be dened in the
“ Device Conguration Menu” of the DSP PC-Tool
software.
3Control pushbutton
The Control pushbutton allows the user to switch
between the two setup memory positions. To switch
between the setups the button has to be pressed
and held for 1 second. Switching is indicated by
a single red ash of the Status LED. Pressing the
button for 5 seconds completely erases the internal
memory. This is indicated by a constant ashing of
the Status LED.
Attention: After erasing the setups from memory
the HELIX V EIGHT DSP will not reproduce any au-
dio output.
4Status LED
The Status LED indicates the current active DSP
setup. Green means that setup 1 is loaded, orange
means that setup 2 is loaded. A ashing red light in-
dicates that no setup is loaded. In that case please
load a new setup via the DSP PC-Tool software. If
the LED starts blinking orange, the internal tem-
perature protection is active. At rst the output pow-
er will be reduced to lower the temperature of the
amp. If the temperature still rises the amplier will
shut down until it has reached a safe temperature
level again.
5Optical Input
Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adapted to the in-
ternal sample rate. In order to control the volume of
this input, we recommend to use an optional remote
control.
Notice: This amplier can only handle stereo input
signals and no Dolby-coded digital audio stream.
6Highlevel Input
6-channel highlevel loudspeaker input to connect
the amplier directly to loudspeaker outputs of
OEM / aftermarket radios or OEM ampliers that do
not have any pre-amplier outputs. Input sensitivity
is factory-set to 10 Volts (maximum CCW position).
It is possible to vary the sensitivity between 5 and
10 Volts with control 9 (Input Sensitivity). By repo-
sitioning a jumper inside the device the sensitivity
range can be changed to 10 - 20 Volts.
By changing the sensitivity range the input imped-
ance of the highlevel inputs is shifted as well in or-
der to guarantee a perfect operation in combination
with OE radios and high-power OE ampliers. Input
impedance is set to 13 Ohms for a sensitivity range
of 5 - 10 Volts and 13 kOhms for a sensitivity range
of 10 - 20 Volts.
Attention: Attention: Solely use the pluggable
screw-terminal for the highlevel connector which is
included in delivery or an optional available cable
harness from the HELIX accessory assortment!
Important: It is strictly forbidden to use the High-
level Input and pre-amplier inputs (Line Input) at
the same time. This may cause severe damage to
the pre-amplier outputs of your car radio.
7Line Input
6-channel pre-amplier input to connect signal
sourc es such as radios. Input sensitivity is
factory-set to 4 Volts (maximum CCW position). It
is possible to vary the sensitivity between 2 and
4 Volts. By repositioning a jumper inside the device
the sensitivity range can be changed to 4 - 8 Volts.
8Clipping LED
This LED lights up red if one of the six Line Inputs
or Highlevel Inputs is overdriven. The LED has no
function if the device is fed with digital input signals.
If this LED lights up reduce the input sensitivity by
using the control 9 (Input Sensitivity) until the LED
goes out.
Initial start-up and functions

9Input Sensitivity
This control is used to adapt the input sensitivity of
the low- and highlevel inputs to the output voltage
of the connected signal source. This is not a volume
control, it´s only for adjusting the amplier gain. The
control range of the RCA / Line Input is 2 - 4 Volts
and 5 - 10 Volts for the Highlevel Input. The input
sensitivity range can be changed by repositioning
jumpers inside the device.
Attention: It is mandatory to properly adapt the
input sensitivity of the V EIGHT DSP to the signal
source in order to avoid damage to the amplier.
10 Output Channels
Speaker outputs to connect speaker systems. The
impedance per channel must not be lower than
2 Ohms.
Important: We highly recommend to make the gen-
eral settings in the DSP PC-Tool software before
the rst start-up. Especially if the V EIGHT DSP
will be used to drive fully active speaker systems, a
wrong setup can destroy your tweeters right away.
11 GND
The ground cable should be connected to a com-
mon ground reference point (this is located where
the negative terminal of the battery is grounded
to the metal body of the vehicle) or to a prepared
metal location on the vehicle chassis i.e. an area
which has been cleaned of all paint residues. Rec-
ommended cross section: min. 16 mm² / AWG 6.
12 REM
The remote input has to be used to turn on/off the
V EIGHT DSP if the signal source which is connect-
ed to the Highlevel Input is not activating the “auto-
matic turn-on” function or if the amplier shall only
be activated/deactivated by a remote signal applied
to the remote input. The remote lead should be con-
nected to the remote output / automatic antenna
(aerial positive) output of the head unit/car radio.
This is only activated if the head unit is switched
on. Thus the amplier is switched on and off togeth-
er with the head unit. This input needn´t to be as-
signed if the Highlevel Input is used. To deactivate
the “automatic turn-on” function read the description
on page 21 point 7, “Conguration of the remote in-
put”.
13 +12 V
Connect the +12 V power cable to the positive ter-
minal of the battery. Recommended cross section:
min. 16 mm² / AWG 6.
14 Line Output
Processed 2-channel pre-amplier output with a
maximum output voltage of 3 Volts RMS for con-
necting additional power ampliers. Please make
sure that you always turn on/off external ampli-
ers using the remote output (Rem Out) of the
V EIGHT DSP. Never directly control the external
amps by a signal from the ignition switch of your
car! Additionally this output will be turned off when
the “Power Save Mode” of the amplier is active.
The outputs can be assigned to any of the inputs as
desired using the DSP PC-Tool software.
15 Rem Out
We strongly recommend to use this output for turn-
ing on/off additional ampliers that are connected to
the Line Output of the HELIX V EIGHT DSP. This is
essential to avoid any interfering signals. This out-
put is activated automatically as soon as the boot-
ing process of the DSP is completed. Additionally
this output will be turned off during the “Power Save
Mode” or a software update process.
18
Initial start-up and functions

Installation
Connection of HELIX V EIGHT DSP to the head
unit/car radio:
Caution: Carrying out the following steps will re-
quire special tools and technical knowledge. In or-
der to avoid connection mistakes and / or damage,
ask your dealer for assistance if you have any ques-
tions and follow all instructions in this manual (see
page 15). It is recommended that this unit will be
installed by an authorized HELIX dealer.
1. Connecting the pre-amplier inputs
Use the correct cable (RCA / cinch cable) to
connect these inputs to the pre-amplier /
lowlev el / cinch outputs of your car radio. Each
input can be assigned to any output using the
DSP PC-Tool software. The automatic turn-on
circuit does not work when using the pre-ampli-
er inputs. In this case the remote input (REM)
has to be connected to activate the HELIX
V EIGHT DSP.
Important: It is strictly forbidden to use the
Highlevel Input and pre-amplier inputs (Line
Input) at the same time. This may cause severe
damage to the pre-amplier outputs of your car
radio.
2. Connecting the highlevel speaker inputs
The highlevel loudspeaker inputs can be con-
nected directly to the loudspeaker outputs of an
OEM or aftermarket radio using appropriate ca-
bles (loudspeaker cables with 1 mm² / AWG 18
max.).
We recommend the following channel assign-
ment if a common car radio will be connected
to the amplier:
Channel A = Front left
Channel B = Front right
Channel C = Rear left
Channel D = Rear right
Actually it is not mandatory to use all high level
speaker inputs. If only two channels will be con-
nected we recommend to use the channels A
and B.
Make sure that the polarity is correct. If one
or more connections have reversed polarity it
may affect the performance of the amplier. If
this input is used the remote input (REM) does
not need to be connected as the amplier will
automatically turn on once a loudspeaker signal
is received.
3. Adjustment of the input sensitivity
Attention: It is mandatory to properly adapt
the input sensitivity of the V EIGHT DSP to
the signal source in order to avoid damage
to the amplier.
Several adjustment examples are listed in the
table on page 22.
If you want to change the input sensitivity use
the control 9 (see page 18 point 9; Input Sen-
sitivity) at rst. The setting of the control affects
both the lowlevel and the highlevel inputs!
If the ex factory sensitivity range of the low-
level input (2 - 4 Volts) resp. highlevel input
(5 - 10 Volts) may not be sufcient it is pos-
sible to change it internally by repositioning
jumpers. Therefore dismantle the side panel
(where the USB input is located) by removing
the four screws (two Philipps head screws and
two allen head screws). Now you can pull out
the bottom plate and get access to the jumpers.
The long jumper (Jumper A, 16-pins) affects the
channels A - D and the short jumper (Jumper B,
8-pins) the channels E and F. Inside the device
there are two plug positions for each Jumper.
The different plug positions are explained in the
following:
Overview plug-in positions:
Jumper A Jumper B
A2 B1A1 B2
19

Jumper positions:
Ex factory jumper positions:
Jum-
per
Posi-
tion
Value range
A 1 Highlevel A - D: 5 – 10 Volts
RCA A - D: 2 – 4 Volts
B 1 Highlevel E - F: 5 – 10 Volts
RCA E - F: 2 – 4 Volts
Jumper positions for extended adjustment range:
Jum-
per
Posi-
tion
Value range
A 2 Highlevel A - D: 10 – 20 Volt
RCA A - D: 4 – 8 Volt
B 2 Highlevel E - F: 10 – 20 Volt
RCA E - F: 4 – 8 Volt
Important: To change the position of a jumper
it has to be removed by pulling it straight up-
wards. Make sure that the jumper is reinsert-
ed properly and all pins are fully inserted. The
position of each jumper can be changed inde-
pendently.
Follow the subsequent steps if you like to per-
fectly adapt the ampliers input sensitivity to
your audio source by using the control:
1. Don‘t connect any ampliers or loudspeakers
to the outputs of the HELIX V EIGHT DSP
during this setup.
2. Turn on the amplier.
3. Adjust the volume of your radio to approx.
90 % of the max. volume and playback a
1 kHz full scale test tone (0 dB) via CD drive.
4. If the Clipping LED already lights up, you
have to reduce the input sensitivity via con-
trol (Page 18 point 9; Input Sensitivity) until
the LED turns off.
If the control is already set to maximum
CCW position then it will be necessary to
change the sensitivity range by repositioning
the internal jumper.
5. Increase the input sensitivity by turning the
control clockwise until the LED lights up.
Now turn the control counterclockwise until
the Clipping LED turns off again.
4. Connecting a digital signal source
If you have a signal source with an optical dig-
ital output you can connect it to the amplier
using the appropriate input.
In standard conguration the HELIX
V EIGHT DSP automatically activates the used
digital input if a digital audio signal is detect-
ed. This function can be deactivated via the
DSP PC-Tool software. Alternatively you can
manually activate the digital input if you are us-
ing the optional remote control. The automatic
turn-on circuit does not work when the digital
input is used. Therefore it is mandatory to con-
nect the remote input (REM).
Please note that it is possible to connect a
source to the digital input and the Highlevel In-
put or the Line Input at the same time.
Important: The signal of a digital audio source
normally does not contain any information
about the volume level. Keep in mind that this
will lead to full level on the outputs of the HELIX
V EIGHT DSP and your connected ampliers.
This may cause severe damage to your
speakers. We strongly recommend to use an
optional remote control for adjusting the volume
level of the digital signal input!
Information: The HELIX V EIGHT DSP can
only handle uncompressed digital stereo
signals in PCM format with a sample rate be-
tween 12 kHz and 96 kHz and no Dolby-coded
signals.
5. Connection to power supply
Make sure to disconnect the battery before
installing the HELIX V EIGHT DSP!
Connect the +12 V power cable to the positive
terminal of the battery. The positive wire from
A1 B1
A2 B2
20
Installation
