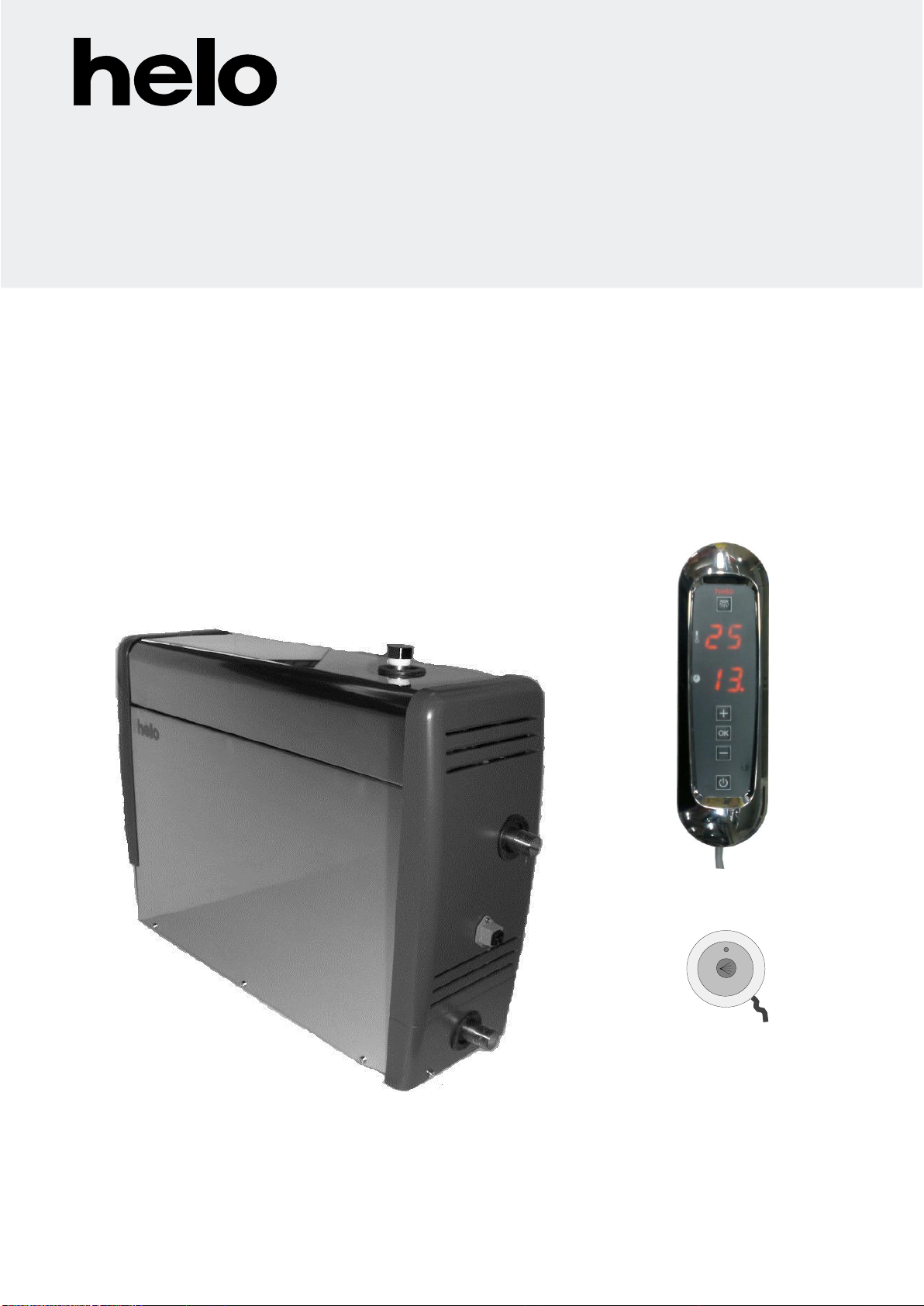

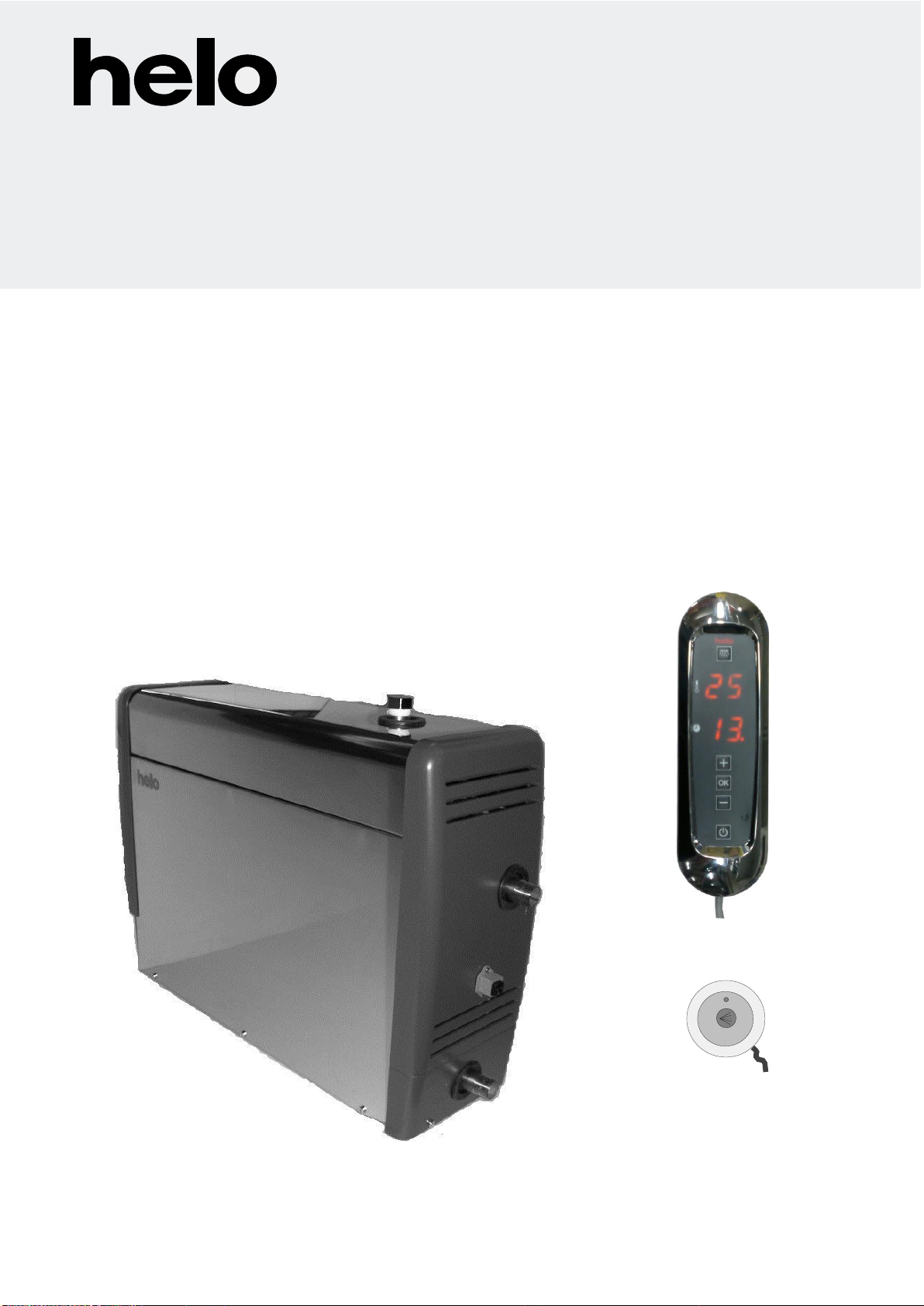

Helo HNS-M2 User manual

HÖYRYGENERAATTORI: OHJAUSKESKUKSET:
ÅNGGENERATOR: STYRCENTRAL:
STEAM GENERATOR : CONTROL CENTRE:
DAMPFERZEUGER: STEUERGERÄT:
GÉNÉRATEUR DE VAPEUR: PANNEAU DE COMMANDE
GENERADOR DE VAPOR PANEL DE CONTROL
ПАРОГЕНЕРАТОР ПАНЕЛЬ УПРАВЛЕНИЯ
GENERATOR PARY: PANEL STERUJĄCY:
GENERATORE DI VAPORE PANNELLO DI CONTROLLO
STOOMGENERATOR: BEDIENINGSPANEEL:
ГЕНЕРАТОР НА ПАРА: КОНТРОЛЕН ПАНЕЛ:
GENERATOR DE ABURI: PANOU DE COMANDĂ:
ΓΕΝΝΗΤΡΙΑ ΑΤΜΟΥ: ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ:
HNS-M2 MIDI 2 / ON OFF
7014242 314 SHS 99 F
Käyttö- ja asennusohje HNS-M2
Bruks- och installationsanvisning HNS-M2
Product Manual HNS-M2
HNS-M2 –Produkthandbuch
Manuel produit HNS-M2
Instalación y manual de uso de HNS-M2
Руководство по установке иэксплуатации парогенератора HNS –M2
Podręcznik instalacji i użytkownika HNS –M2
Manuale d'uso e di installazione HNS–M2
Gebruikers- en installatiehandleiding HNS–M2
Руководство по эксплуатации и монтажу HNS-M2
Podręcznik instalacji i użytkownika HNS –M2
Εγχειρίδιο χρήσης και εγκατάστασης HNS–M2
REWARD YOURSELF

HÖYRYGENERAATTORI -- OHJAUSKESKUS
HNS –M2 -- Midi 2 / On Off painonappi
Koti- sekä ammattikäyttöön
314 SHS 99-1 D
Käyttö- ja asennusohje HNS –M2
REWARD YOURSELF

Sisällys
Tekniset tiedot 3
Ohjaimet ja lisävarusteet 3
Höyrygeneraattorin tehon valinta höyryhuoneeseen 3
Yleistä 4
Periaate asennuksesta 5
Höyrygeneraattorin liitännät 5
Sähköliitännät 7
Lämpövastukset 7

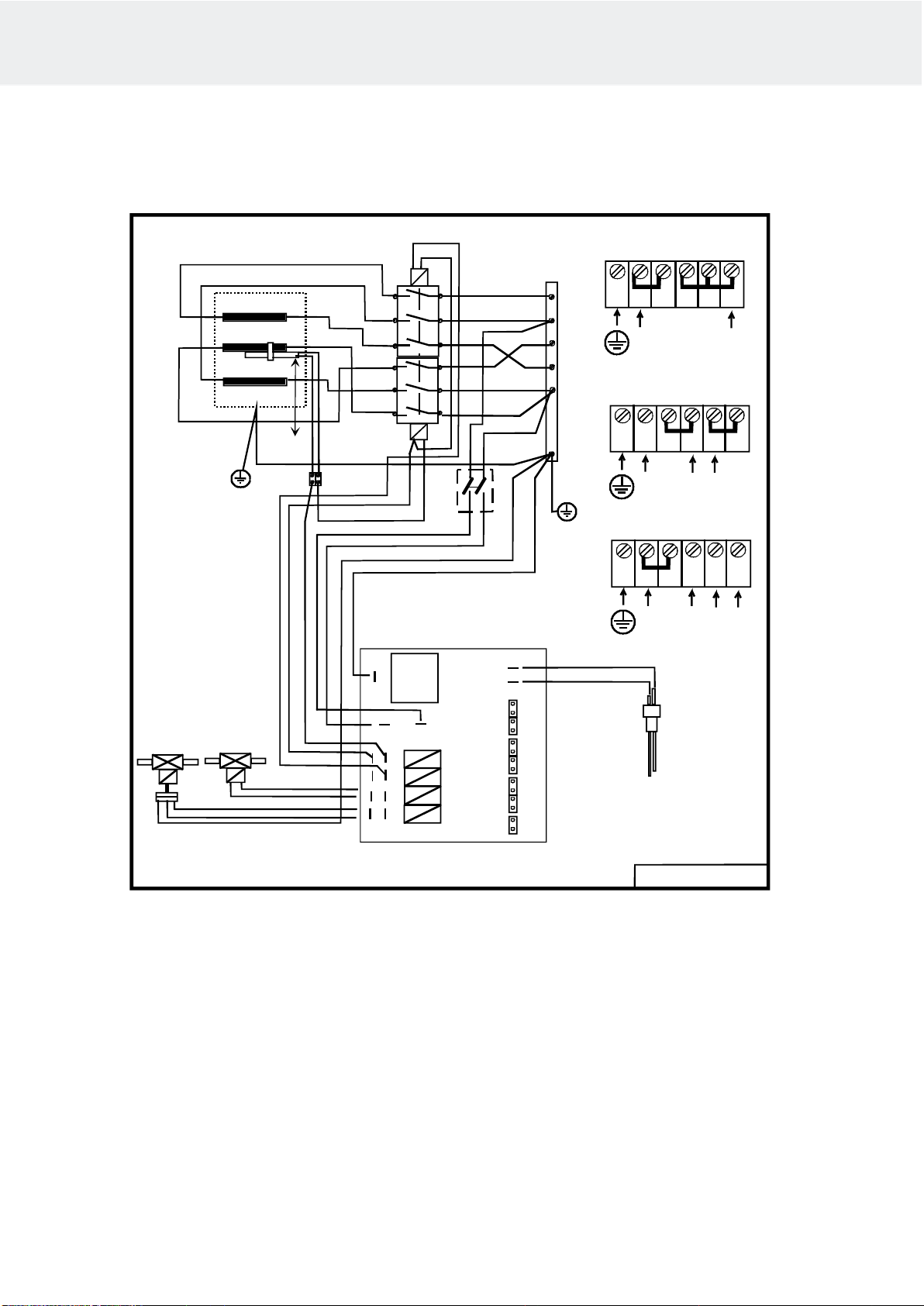

Kytkentäkaava 8
Höyrygeneraattorin 2-porras ohjaus 8
Höyrygeneraattorin huoltotoimenpiteet 9
Höyryhuoneen puhtaanapito 10
Ammattikäytössä oleva höyrygeneraattori 10
Höyrygeneraattorin HNS –M2 käyttö 11
On / Off painonappi 12
Virheilmoitukset 12
Ohjauspaneelin, painonapin ja tuntoelimen asennus 13
Vianetsintä 14
Vianetsintä taulukko 14
ROHS 16
Käyttö- ja asennusohje HNS-M2
2

Tekniset tiedot
Käyttöjännite 230V- 240V 1N~ / 2~, (3,4 kW –7,7 kW)
230V 3~, (3,4 kW –14 kW)
400V –415V 3N~ (3,4 kW –14 kW)
Tehovaihtoehdot 3,4 / 4,7 / 6,0 / 7,7 / 9,5 / 12,0 / 14,0 kW
Kotelointiluokka IP 20
Asennustapa Lattia / seinä
Vesisäiliön materiaali Aisi 304, ruostumaton teräs
Vesitankin putket Aisi 314, ruostumaton haponkestävä teräs
Höyrystimen mitat 520 x 380 x 160 mm
Paino tyhjänä n. 11 kg
Helppokäyttöinen
Lattia- tai seinäasennus
Digitaalinen ohjauspaneeli Midi 2 (käyntiaika asetettavissa 0 –23 tuntia)
On / Off painonappi (vaihtoehtoinen ohjaustapa, käyntiaika kiinteä 30 min.)
Ohjauskeskuksen ja On / Off painonapin asennus höyryhuoneeseen sallittu
Ohjauspaneelin ja painonapin yhteiskäyttö mahdollista, ohjauspaneelista asetetaan lämpötila ja käyntiaika,
painonappi voi toimia kaukokäynnistimenä.
Helppo huoltaa
Vaihdettavat vastukset (3 kpl), joista 1 on lämpösulakkeella varustettu.
Kalkinpoistoaineen (sitruunahappo) täyttöaukko on sijoitettu höyrygeneraattorin kanteen.
Komponentit helposti vaihdettavissa, piirikortti, lämpövastukset, pinta-anturi.
Ohjaimet ja lisävarusteet
Midi 2 Ohjauspaneeli (0043256)
On / Off painonappi (0043211)
Tuntoelin (0043210)
Tuoksupumppu, (Essence kit 0038130)
Tuoksupumpun kanisteri 20 l (0038132)
Automaattinen tyhjennys- ja huuhtelutoiminta. (Automatic drain valve 4310130)
Höyrysuuttimet (3,4 –6,0 kW 1kpl, 7,7 –9,5 kW 2 kpl, 12 –14 kW 3 kpl) (7819604)
Valo adapteri (0043214)
Höyrygeneraattorin tehon valinta höyryhuoneeseen
Tarvittava teho voidaan arvioida oheisen kaavan mukaan.
Tilavuus (m3) x K1 x K2 = Tehontarve (kw)
Koneellinen ilmastointi K1 = 0,75
Ei ilmastointia K1 = 0,52
Akryyliseinä K2 = 1,00
Kevyt seinä: levy + kaakeli K2 = 1,25
Raskas seinä: kivi, betoni +kaakeli K2 = 1,50
Erittäin raskas seinä: kivi, betoni + kaakeli K2 = 2,00
Raskasrakenteisissa höyryhuoneissa on suositeltavaa käyttää istuinosien, seinän ja lattian lämmittämiseen esim.
sähkölämmityskaapelia.
Teho
Kevyt raken-
ne, akryyli,
karkaistu lasi
Kevyt levy-
seinä
+ kaakeli
Raskas
seinä, beto-
ni, kivi
Höyryä
kg / h
kW
Ei ilmanvaih-
toa
Ilmanvaihdolla
Ei ilmanvaih-
toa
Ilmanvaihdolla
Ei ilmanvaih-
toa
Ilmanvaihdolla
3,4
2 –7 m³
2 –6 m³
2 –6 m³
2 –5 m³
2 –5 m³
2 –4 m³
5
4,7
3 –8 m³
3 –7 m³
3 –7 m³
2 –6 m³
2 –6 m³
2 –5 m³
6
6,0
4 –13 m³
4 –9 m³
4 –8 m³
3 –7 m³
3 –7 m³
3 –6 m³
8
7,7
6 –15 m³
6 –11 m³
6 –10 m³
5 –9 m³
5 –9 m³
4 –8 m³
10
9,5
9 –17 m³
9 –13 m³
9 –14 m³
8 –13 m³
7 –11 m³
6 –9 m³
13
12,0
12 –24 m³
11 –18 m³
11 –20 m³
9 –16 m³
9 –16 m³
8 –12 m³
16
14,0
18 –30 m³
14 –22 m³
14 –24 m³
12 –18 m³
11 –17 m³
10 –14 m³
19
Taulukko höyrygeneraattorin valinnasta höyryhuoneen tilavuuden, ilmanvaihtoon ja seinämateriaaleihin verrattuna.
Käyttö- ja asennusohje HNS-M2
3

Yleistä
HNS-M2 höyrygeneraattori on tarkoitettu käytettäväksi ainoastaan höyrykylpytilojen lämmittämiseen. Höyrygeneraat-
torien käyttö muissa kuin siihen tarkoitetuissa tiloissa saattaa vahingoittaa rakennuksen rakenteita.
Valmistaja ei vastaa vastoin käyttötarkoitusta asennetusta tai väärin käytetyn laitteen aiheuttamista vahingoista.
Ennen laitteen liittämistä sähköverkkoon tulee suorittaa vesiliitännät ja höyryputkiliitännät.
Liitännät tulee tehdä suurta huolellisuutta noudattaen. Jatkosten tiiviydestä tulee varmistua. Hyvä jatkos edellyttää
vähintään kierreteipin käyttöä kierreliitoksissa, mutta jatkosten juottamista suositellaan.
Ilmanvaihto
Alle kaksi tuntia käytettäviin höyrysaunoihin ei yleensä tarvitse järjestää ilmanvaihtoa. Sen sijaan yhtäjaksoisesti yli
kaksi tuntia kerrallaan käytettävät höyryhuoneet tarvitsevat ilmanvaihdon toiminnallisista ja hygieniasyistä.
Ilmanvaihtosuositus on 10 –20 m³ henkilöä kohti tunnissa.
Mahdollinen tyhjä tila höyryhuoneen sisäkaton yläpuolella ei saa olla täysin suljettu. Tee vähintään yksi venttiiliaukko
(100 mm x 100 mm) tyhjään tilaan samalle seinälle kuin ovi.
Tuloilmaventtiili voi olla alhaalla sijaitseva aukko oviseinällä tai oven alle jäävä rako.
Poistoilmaventtiili sijoitetaan kattoon tai seinälle katon rajaan mahdollisimman kauas tuloilmaventtiilistä, ei
kuitenkaan oven eikä istuinten yläpuolelle. Poistoventtiili liitetään ulos johtavaan ilmanvaihtokanavaan.
Koneellinen ilmanvaihto. Ellei painovoimainen ilmanvaihto ole riittävä (esim. alipaine tilassa, josta korvausilma
otetaan), täytyy höyryhuoneeseen järjestää koneellinen ilmanvaihto. Sen tehon tulee vastata 10 - 20 m³:n
ilmanvaihtoa henkilöä kohti tunnissa.
Veden testaus ennen höyrygeneraattorin käyttöön ottoa.
Höyrygeneraattorin mukana olleessa testipaketissa löytyy testiliuskoja jolla mitataan veden kovuusaste seuraavasti:
Upota testiliuska veteen noin 1 sekunniksi, nosta testiliuska ja ravista pois ylimääräinen vesi. Vertaa testiliuskaan
ilmestyvää värikoodi paketissa olevaan koodiavaimeen minuutin kuluttua.
Testitulos: 3dH, Hyvin pehmeä vesi.
4dH, Pehmeä vesi. Kalkinpoistolaitteen asennus suositeltavaa
7dH, Keskikova vesi. Asenna kalkinpoistolaite . Mittaa veden kovuus uudelleen.
14dH, Kova vesi. Asenna kalkinpoistolaite. Mittaa veden kovuus uudelleen.
21dH, Erittäin kova vesi. Asenna kalkinpoistolaite. Mittaa veden kovuus uudelleen.
Katso sivulta 9 höyrygeneraattorin käyttöaika tunneissa ennen kalkinpoistoa.
Höyrygeneraattori tulee sijoittaa vedeltä ja kosteudelta suojattuun paikkaan (kuiva tila). Tilan on oltava ilmava sillä
laite tuottaa myös lämpöä. Suurin höyrygeneraattoria ympäröivän tilan lämpötila ei saa olla yli 35°C. Suositeltava
vapaa etäisyys sivusuunnassa ja höyrygeneraattorin yläpuolella on vähintään 30 cm. Sijoituspaikkaa suunniteltaessa
on otettava huomioon myös laitteen huoltoon vaadittava tila. Tankin tyhjentämistä varten laitteen läheisyydessä on
oltava viemäri.
Höyrygeneraattori soveltuu asennettavaksi lattialle vapaasti seisovana tai seinälle seinäkiinnikkeiden kanssa.
Käytettäessä seinäkiinnikkeitä on käytettävä seinämateriaaliin soveltuvaa kiinnitystapaa ja kiinnitysruuveja.
Höyrygeneraattori painaa vedellä täytettynä n. 17 kg.
Käytettäessä automaattista tyhjennysventtiiliä, suositellaan asennustavaksi seinäasennusta jolloin tyhjennysputkelle
saadaan sopiva kaato viemäriin päin.
Käyttö- ja asennusohje HNS-M2
4

Periaatekuva asennuksesta
Ohjauspaneelin sijoitus Höyrystimen seinäkiinnitys
Ohjauspaneeli asennetaan höyryhuoneen sisäpuolelle tai ulkopuolelle malli HNS –M2.
HUOM! Jos höyrygeneraattorin päivittäinen käyttö kestää yli 4 tuntia, on ohjauspaneeli
sijoitettava höyryhuoneen ulkopuolelle ja käytettävä erillistä tuntoelintä, tuotenumero
0043210.
Ohjauspaneelin kaapeli voidaan myös jatkaa vastaavanlaisella kaapelilla, max. 10 m.
On / Off painonappia voidaan käyttää höyrygeneraattorin kaukokäynnistykseen ja sammuttamiseen, painonappi
voidaan sijoittaa höyryhuoneeseen tai sen ulkopuolelle. Katso tarkemmat ohjeet sivulta 12.
Höyrysuutin / -suuttimet asennetaan n. 200 –400 mm lattiasta penkin tai istuimen alle, tai seinään siten, ettei
kuuma höyry pääse polttamaan jalkoja. Höyrysuuttimet suunnataan lattiaa kohti. Suuttimien asennuksessa on
myöskin huomioitava niiden paikka siten, ettei niihin pääse koskettamaan tahattomasti. Höyryn lämpötila on
+100 °C ja se voi aiheuttaa palovammoja.
Jos höyrykylvyssä käy lapsia tai sellaisia henkilöitä, joiden reaktiokyky on alentunut, tulee höyrysuuttimen eteen
asentaa suoja, joka estää tahattomasti joutumasta kuumaan höyrysuihkuun.
Tuntoelin. Tuntoelin kytketään höyrygeneraattorin piirikortilla liittimiin T1 ja T2, joka tunnistaa sen automaattisesti.
Tuntoelin asennetaan n. 1700 mm korkeuteen lattiasta, mieluiten oven vastakkaiselle seinälle. Tuntoelimen
asennusreikä suositellaan tiivistää sopivalla massalla, ettei kosteus kulkeudu rakenteisiin.
Höyryhuoneen lämpömittari asennetaan sellaiselle korkeudelle, että se osoittaa samaa lämpötilaa kuin ohjauspanee-
lin näyttämä.
Höyrygeneraattorin liitännät
Käyttö- ja asennusohje HNS-M2
5
Vesiliitäntä 3/4"
Pääkytkin
Ohjauspaneelin kaapeli
Sähkösyöttö
1700mm
Vesiliitäntä
Sähkö syöttö
Tyhjennys
Tuntoelin Ohjauspaneeli
Höyryputki
On / Off Painonappi
Höyryhuone
Kansimutteri kalkinpoistoa varten
Höyryputki 1/2"
Automaattisen
magneettiventtiilin
pistoke (HNS - M2)
Veden tyhjennys 1/2"
Manuaalinen tai sähkökäyttöinen venttiili
520
380
160

Vesi- ja höyryliitäntä
Liitä laitteen pakkauksessa oleva ¾” taipuisa vesiliitäntäletku laitteen asennuspaneelissa olevasta vesiliitännästä
talon kylmävesiverkkoon. Vedenpaineen tulee olla vähintään 0.2 baria ja korkeintaan 10 baria. Vedensyöttöputkessa
tulee olla manuaalinen sulkuventtiili, jolla vedensyöttö laitteelle saadaan katkaistua, jos höyrygeneraattori on poissa
käytöstä pidemmän aikajakson.
Asennuksessa tulee noudattaa paikallisia määräyksiä
Höyryputken liitännässä suositellaan vähintään 18x16 mm (höyrygeneraattorin teho 3,4 kW - 9,5 kW) ja 22x20 mm
(höyrygeneraattorin teho 12,0 kW- 14 kW) kupariputken tai vastaavan kokoisen silikoniletkun käyttöä. Höyryputken
tulee olla läpimitaltaan sama koko matkalta.
Höyryputken tulee nousta tai laskea höyrygeneraattorista höyryhuoneeseen, putkeen EI SAA tehdä vesilukkoja /
vesitaskuja. Höyryputkessa muodostuvan kondenssiveden on saatava valua vapaasti höyryhuoneeseen tai takaisin
höyrygeneraattoriin. Jos höyrygeneraattoriin on kytketty esanssipumppu, putkiston kaadon tulee olla AINA
höyrygeneraattorista poispäin, jotta kemikaalien pääsy tankkiin estyy.
Suositeltava höyryputken suurin pituus on 5m.
Höyryputken lisäeristys on aina suositeltavaa sekä turvallisuussyistä että putkessa tapahtuvan veden kondensoitumi-
sen estämiseksi.
Palavan materiaalin, kuten puun ja eristämättömän höyryputken välisen etäisyyden täytyy olla vähintään 10 mm.
VAROITUS: Kuuma höyry voi aiheuttaa palovammoja.
Höyrygeneraattorin tankin tyhjentämiseen tarkoitettu sähkötoiminen magneettiventtiili (Lisävaruste: Automatic drain
valve 4310130) asennetaan tyhjennysputkeen, vaihtoehtoisesti käytettävä käsikäyttöistä tyhjennysventtiiliä. Kytke
poistoputki (kupariputki, jonka sisähalkaisija on vähintään 16 mm) höyrygeneraattorin veden tyhjennys poistoputkeen.
Poistoputki johdetaan lähimpään viemäriin höyryhuoneen ulkopuolella. Poistoveden lämpötila on 90–95 C.
TÄRKEÄÄ! Poistoputkeen ei saa asentaa mitään sulkua (venttiiliä, hanaa ym.).
Riippumatta siitä mihin poistoputki johdetaan, siinä täytyy olla laskua koko pituudeltaan höyrygeneraattorista
viemäriin. Jotta laskua olisi riittävästi, höyrygeneraattori voi joutua sijoittamaan seinätelineelle tai jalustan päälle.
Höyrygeneraattorin tankki tulee tyhjentää jokaisen käyttökerran jälkeen. Tämä toimenpide pidentää laitteen
käyttöikää ja vähentää kalkkikertymiä sekä huollon tarvetta.
Laitteen takuu ei ole voimassa, jos höyrygeneraattori on asennettu tai sitä on käytetty toisin kuin käyttöoh-
jeessa on mainittu.
Takuu ei myöskään korvaa toiminnallisia vikoja, jos ne aiheutuvat kovasta ts. kalkkipitoisesta tai muuten
epäpuhtaasta vedestä.
Höyrygeneraattori on huollettava käyttöohjeessa mainitun mukaisesti.
Käyttö- ja asennusohje HNS-M2
6

Sähköliitännät
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassaolevien määräysten mukaisesti.
Höyrygeneraattori liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa,
tai laadultaan vähintään näitä vastaavaa johtoa.
Teho
kW
Höyrygeneraatorin
liitäntäkaapeli
H07RN-F/60245
IEC 66
mm2
400 V–415V 3N~
Sulake
A
Höyrygeneraatto-
rin liitäntäkaapeli
H07RN-F/60245
IEC 66
mm2
230 V 3~
Sulake
A
Höyrygeneraattorin
liitäntäkaapeli
H07RN-F/
60245 IEC 66
mm2
230–240 V 1N~ / 2~
Sulake
A
Huonekoko
*)
m3
3.4
5 x 1,5
3 x 10
4 x 1,5
3 x 10
3 x 2,5
16
1,5 –2,5
4.7
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 6,0
25
2,5 –5
6.0
5 x 1,5
3 x 10
4 x 2,5
3 x 16
3 x 6,0
25
5 –7
7.7
5 x 2,5
3 x 16
4 x 6
3 x 25
3 x 10
35
7 –10
9.5
5 x 2,5
3 x 16
4 x 6
3 x 25
------
------
10 –12
12.0
5 x 6
3 x 25
4 x 10
3 x 35
------
------
12 –15
14.0
5 x 6
3 x 25
4 x 10
3 x 50
------
------
15 - 18
Päävirtakytkin
Höyrygeneraattorin päädyn alaosassa on pääkytkin, jota käytetään ainoastaan silloin kun höyrykylpyä ei tulla
käyttämään pitkään aikaan.
Höyrygeneraattorin automaattinen tyhjennys- ja huuhtelutoiminto keskeytyy, jos virta katkaistaan.
(Lisävaruste: Automatic drain valve)
Lämpövastukset
Power
Teho
Leistung
Vastus/Élément/Heizstäbe/Element 230 V
Elementos de calefacción / Element / Vastus
1 2 3
3.0
3.4
4.7
6
7.7
1000W/SEPD 131
1150W/SEPD 97
1567W/SEPD 98
2000W/SEPD 99
2567W/SEPD 100
1000W/SEPD 130
1150W/SEPD 111
1567W/SEPD 112
2000W/SEPD 113
2567W/SEPD 114
1000W/SEPD 131
1150W/SEPD 97
1567W/SEPD 98
2000W/SEPD 99
2567W/SEPD 100
9.5
12
14
5250W/SEPD 116
4250W/SEPD 119
5250W/SEPD 116
3500W/SEPD 115
3500W/SEPD 115
3500W/SEPD 115
5250W/SEPD 116
4250W/SEPD 119
5250W/SEPD 116
Käyttö- ja asennusohje HNS-M2
7

Kytkentäkaava
HNS –M2 3,4 –7,7 kW 230V –240V 1N~ / 2~,
230V 3~,
400V - 415V 3N~
HNS –M2 9,5 –14,0 kW 230V 3~,
400V - 415V 3N~
Höyrygeneraattorin 2-porras ohjaus
Höyrygeneraattorin lämpövastuksien ohjaus on toteutettu 2-portaisena.
Esim. Asetettu lämpötila on +43 °C. Lämpötilan saavutettua +43 °C kaksi vastusta kytketään pois kontaktorin avulla
ja yksi vastus jää pitämään lämpötilaa toisen kontaktorin avulla. Jos lämpötila nousee asetetusta +1 °C kaikki
vastukset kytkeytyvät pois päältä. Lämpötilan pudottua –1 °C kaikki vastukset kytkeytyvät takaisin päälle. Näin
saadaan aikaan tasainen höyryntuotto koko toiminnon ajalle.
Käyttö- ja asennusohje HNS-M2
8
354 SHS 40 D
6
5
4
3
2
Gr
1
2
3
4
5
6
3
1
5
2
4
6
1.
2.
12 3 6
4 5
3,4 - 14 kW 230 V 3~
L1 L2 L3
N
12 3 6
4 5
3,4 - 7,7 kW 230 V 1N~ / 2~
L1 / N L2
12 3 6
4 5
3,4 - 14 kW 400 V 3N~
L1 L2 L3
N
N
N
N
V2
V1
H1
H2
NL
PE
OLEA 72
S1
S2
LC1 LC2 B1 B2 T1 T2 A K S1 S2 TX RX +5 0
Kannen
maadoitus
Pinta-anturi
Pääkytkin
Vesiventtiili
tyhjennys
230V AC
Lämpö-
sulake
Vastukset Kontaktori
Vesiventtiili
täyttö
230V AC
Sarjaliikenne
MIDI 2 ohjaimeen
On / Off
Painonappi
Tuntoelin
Hälytys 12 V DC max 200 mA
Valo-ohjaus opto
max. 24 V DC, 50 mA
Yläraja S2
Alaraja S1
Va
Pu
Vi
Ke
Va
Ke
Vi
Ru
Va
Pu

Höyrygeneraattorin huoltotoimenpiteet
Höyrygeneraattorin vesisäiliö on tyhjennettävä jokaisen käyttökerran jälkeen.
Kestoiän pidentämiseksi ja manuaalisen kalkinpoistotarpeen vähentämiseksi on julkisissa laitoskäytössä oleva
höyrygeneraattori liitettävä vedenpehmennyssuodattimeen, joka poistaa kalkkia. Tämä on erityisen tärkeää, jos
veden kovuus on yli 7° dH (saksalainen kovuusaste).
Vedenpehmennyssuodatin ei saa synnyttää vaahtoa tai erittää vahingollisia kemikaaleja, mikä saattaa antaa väärän
kuvan vedenpinnasta säiliössä ja aiheuttaa lämpösulakkeen ja lämpövastuksien rikkoutumisen.
Normaalissa yksityisessä käytössä kalkinpoistotarve on hyvin pieni, jos vesi ei ole kovin kovaa. Siitä huolimatta kalkki
on poistettava höyrygeneraattorista vähintään kerran vuodessa. Tällöin se saadaan pois säiliön seinämistä ja
lämmitysvastuksista.
Höyrygeneraattorin kalkinpoisto
•Käynnistä höyrygeneraattori ja anna sen käydä, kunnes säiliövesi kiehuu.
•Pysäytä höyrygeneraattori.
•Irrota höyrygeneraattorin kannesta läpi tulevan putken kansimutteri. Varo
kansimutteri on kuuma.
•Käytä apuna suppiloa ja kaada kalkinpoistoaine (esim. sitruunahappo)
putken kautta säiliöön.
•Kiinnitä kansimutteri putkeen ja anna aineen vaikuttaa.
•15 minuutin kuluttua höyrygeneraattori tyhjentää ja huuhtoo säiliön
puhtaaksi automaattisesti ja höyrygeneraattoria voidaan käyttää taas.
(Lisävaruste Automatic drain valve).
Manuaalinen tyhjennysventtiili: Kiehumisen jälkeen anna sitruunahap-
poseoksen vaikuttaa tankissa noin 15 minuuttia ja tyhjennä sen jälkeen tankki avaamalla poistoventtiilin. Sulje
venttiili ensimmäisen tyhjennyksen jälkeen ja käynnistä höyrystin uudestaan ja annan tankin täyttyä vedellä.
Tarvittaessa toista kalkinpoisto.
Sitruunahappo kalkinpoistoaine on haitatonta ja hajutonta, eikä vahingoita höyrygeneraattorin komponentteja.
Jos käytetään muuntyyppistä kalkinpoistoainetta, höyrykylvyssä ei tule olla kalkinpoiston aikana.
Niin kuin oheisesta taulukosta käy ilmi, manuaalinen kalkinpoistotarve riippuu veden laadusta, höyrygeneraattorin
tehosta sekä käyttöajasta.
Käyttöaika tunneissa ennen kalkinpoistoa. Julkisissa laitoksissa on käytettävä veden pehmennintä,
jotta manuaalisen kalkinpoiston tarve vähenee. Lisäksi tulee käyttää automaattista tyhjennysventtiiliä
(Automatic Drain valve).
Käyttötuntia, eri kovuusasteet
Höyrygeneraattorin
teho kW
Määrä kalkin-
poisto ainetta.
Sitruunahappo
(1 pss 50g)
Pehmennetty vesi
0,01 –1° dH
Pehmeä vesi
1 –3° dH
Keskikova vesi
4 –7° dH
Kova vesi
8 –14° dH
3,4 kW
2 pss
7000
2300
900
350
4,5 kW
2 pss
3800
1300
500
190
6,0 kW
2 pss
2600
900
300
130
7,7 kW
2 pss
1700
600
200
90
9,5 kW
2 pss
1500
500
180
80
12 kW
2 pss
1300
400
160
70
14 kW
2 pss
1200
300
150
60
Nämä huoltovälit ovat valmistajan suosittelemia. Kalkinpoistoa voi tehdä useammin jos on tarvetta.
Höyrygeneraattori on valmis käyttöön heti kalkinpoistokäsittelyn jälkeen. Jos höyryhuoneessa ilmenee
sitruunan hajua käsittelyn jälkeen, huuhtele höyrygeneraattori uudelleen. Sitruunahapon käyttö ei ole
terveydelle haitallista.
Käyttö- ja asennusohje HNS-M2
9

Tyhjennys ja huuhtelu
HNS –M2 höyrygeneraattorille on mahdollisuus automaattiseen tyhjennys- ja huuhtelutoimintaan (Lisävaruste,
Automatic drain valve). 15 minuutin kuluttua höyrygeneraattorin pysähtymisestä tai pysäyttämisestä sähköinen
tyhjennysventtiili aukeaa. Tyhjennyksen jälkeen (tyhjennysaika 4 minuuttia) höyrygeneraattori ottaa uudelleen kylmää
vettä ja tyhjentää tankin (huuhtelu). Tyhjentämällä höyrygeneraattorin tankki heti käytön jälkeen, saavutetaan pitkä
käyttöikä myös alueilla, jossa vedenlaatu ei ole paras mahdollinen. Tankin tyhjentäminen ei ole vaihtoehto
säännölliselle kalkinpoisto huoltotoimenpiteelle.
Tyhjennyksen jälkeen höyrygeneraattori jää odottamaan uutta käynnistyskäskyä.
Ylipaineventtiili
Ylipaineventtiili asennetaan höyryputkeen mukana tulevan ½”
T-haaran avulla.
Ylipaineventtiiliin asennetaan erillinen poistoputki suoraan
viemäriin tai lattialle. HUOM! Ylipaineventtiilin poistoputkea ei saa
liittää höyrygeneraattorin tyhjennysputkeen eikä höyryputkeen.
Kierteisiin käytetään mukana tulevaa putkiteippiä tai muuta
vastaavaa tiivistystä.
Kuva.
Ylipaineventtiili ja tyhjennysventtiili
(Automatic drain valve) asennettuna.
Höyryhuoneen puhtaanapito
Huuhtele istuimet ja lattia lämpimällä vedellä jokaisen käyttökerran jälkeen (älä kuitenkaan käytä painepesuria).
Puhdista istuimet säännöllisesti miedolla pesuaineella. Vaikeasti irtoava lika poistetaan etyylialkoholilla tai dilutiinilla.
Älä koskaan käytä hankausjauhetta, voimakkaasti alkaalisia puhdistusaineita eikä liuottimia höyryhuoneen istuinten
ja seinien puhdistukseen. Ota tarvittaessa yhteyttä valmistajaan.
Lattian huolellinen puhdistus nurkkia myöten on tärkeää. Käytä kuumaa vettä, harjaa sekä likaa ja rasvaa irrottavaa
lattianpuhdistusainetta.
Laitteen takuu ei ole voimassa, jos höyrygeneraattori on asennettu tai sitä on käytetty toisin kuin käyttöoh-
jeessa on mainittu.
Takuu ei myöskään korvaa toiminnallisia vikoja, jos ne aiheutuvat kovasta ts. kalkkipitoisesta tai muuten
epäpuhtaasta vedestä.
Höyrygeneraattori on huollettava käyttöohjeessa mainitun mukaisesti.
Ammattikäytössä oleva höyrygeneraattori
Kalkinpoistokäsittelyn lisäksi suositellaan huoltosuunnitelman tekoa höyrygeneraattorille, joka on käytössä päivittäin
(6 tuntia tai enemmän) . Huolto suositellaan tehtäväksi vähintään 6 kertaa vuodessa ja se sisältää vastusten ja pinta-
anturin visuaalisen tarkistuksen ja puhdistuksen, sekä tankin sisäpinnan tarkistuksen ja puhdistuksen
(kalkkikertymiä), tarvittaessa osat vaihdetaan. Tankin puhdistus tapahtuu vastuksien kiinnitysreikien aukoista.
Käyttö- ja asennusohje HNS-M2
10

Höyrygeneraattorin käyttö HNS –M2
Ohjauspaneeli Midi 2 (RA 29)
Valojen ohjaus. Tarvitsee toimiakseen lisävarusteena myytävän Valo adapterin 0043214.
Lämpötilan näyttö. Lämpötilan säätöalue 30 –50 °C.
Jäljellä olevan ajan näyttö. Käyntiajan asetus 0 - 23 tuntia.
Plus painikkeella, voidaan lisätä lämpötilaa tai aikaa.
OK painikkeella kuitataan asetettu muutos tai siirrytään eteenpäin esim. ajan säätöön.
Miinus painikkeella voidaan vähentää lämpötilaa tai aikaa.
On / Off painike, höyrygeneraattorin käynnistämiseen ja sammuttamiseen.
Käyttö- ja asennusohje HNS-M2
11
Valojen ohjaus
Lämpötilan näyt-
tö
Ajan näyttö
Lämpötilan ja
ajan säätö pai-
nikkeet
Lämpötila sensori
On / Off
painike

Ohjaimien 3 erilaista käyttö mahdollisuutta
- Ohjauspaneeli Midi 2
- On / Off painonappi
- Ohjauspaneeli Midi 2 ja On / Off painonappi yhdessä
Ohjauspaneeli Midi 2
Höyrygeneraattori käynnistetään ohjauskeskuksesta painamalla On / Off painiketta. Tämän jälkeen lämpötilanäyttö
alkaa vilkkua. Lämpötilaa voidaan säätää + tai –painikkeilla asteen tarkkuudella 30°C –50°C välillä. Kun näytössä
oleva astemäärä on haluttu, voidaan OK - painiketta painamalla siirtyä aikanäyttöön, tai odottaa 3 sekuntia, jonka
jälkeen alkaa ajan näyttö vilkkua. Vilkkumisen aikana voidaan aikaa säätää + tai –painikkeilla minuutin tarkkuudella
60 minuuttiin asti, jonka jälkeen näyttö siirtyy tuntinäyttöön, max. 23 tuntia. Kun aikaa on jäljellä 60 minuuttia, näyttö
siirtyy minuutin tarkkuuteen. Sitä ennen näytetään vain jäljellä olevia täysiä tunteja. Kun aikaa on jäljellä 5 minuuttia,
alkaa ajan näyttö vilkkua merkiksi, että kylpemisaika on lopussa. On / Off painikkeella voidaan höyrygeneraattori
tarvittaessa käynnistää uudelleen.
Viimeiseksi asetettu lämpötila ja aika jäävät muistiin.
On / Off painonapin toiminta
Käytettäessä ainoastaan On / Off painonappia, höyrystin käy 30 minuuttia
ja pysähtyy automaattisesti. Höyrygeneraattori käynnistetään painamalla
painonappia. Painonapin yläpuolella oleva led -merkkivalo syttyy merkiksi,
että höyrygeneraattori on käynnistynyt. Höyrygeneraattori voidaan
pysäyttää painamalla painonappia ennen kuin 30 minuutin aika on
kulunut loppuun, led-merkkivalo sammuu. Höyrystin voidaan halutessa
käynnistää uudelleen.
On / Off painonappi ohjausta käytettäessä voidaan höyrygeneraattorin
kanssa käyttää erillistä lämpötilatuntoelintä.
Tuntoelin estää höyryhuoneen lämpötilan nousemisen yli +50 °C. (Tuntoelin 0043210)
Katso tuntoelimen asennus seuraavalta sivulta.
Ohjauspaneeli Midi 2 ja On / Off painonappi yhdessä
Ohjauspaneelin yhteydessä voidaan käyttää myös On / Off painonappia, jolla voidaan käynnistää ja pysäyttää
höyrygeneraattori silloin kun ohjauspaneeli on asennettu muualle. Paina On / Off painonappia 4 sekuntia, jolloin
painonapissa oleva led-merkkivalo syttyy merkiksi, että höyrygeneraattori on käynnistynyt. Jos halutaan pysäyttää
höyrygeneraattori On / Off painonapista ennen kuin ohjauspaneelin aika on umpeutunut, painetaan 4 sekuntia, jolloin
led-merkkivalo sammuu. Ohjauspaneelista asetetaan käytettävä lämpötila ja aika.
Valojen ohjaus
Valoja voidaan ohjata ohjauspaneelin valo painikkeella, jolloin painonapin vieressä oleva led -merkkivalo syttyy.
Höyrygeneraattorin piirikortilla olevat liittimet LC1 ja LC2 ovat valo-ohjausta varten. Valo adapterin liittimet LC1 ja
LC2 kytketään höyrygeneraattorin piirikortille vastaaviin liittimiin. Katso tarkemmat ohjeet valo adapterin mukana
tulevasta ohjeesta. (Lisävaruste Valo adapteri 0043214)
Virheilmoitukset
E1 Käynnistettäessä höyrygeneraattori pinta-anturin alaraja ei tunne vettä (täyttöaika 2 minuuttia) tai höyrygeneraat-
torin jo käydessä vesihana on suljettu tai joku muu syy estää veden virtaamisen höyrygeneraattoriin. Tarkista veden
saanti höyrygeneraattorille. Jos häiriö on höyrygeneraattorissa, vaatii se mahdollisesti huoltoa tai korjausta.
E2 Virheilmoitus ilmaisee että ohjauskeskuksen ja höyrygeneraattorin piirikortin välinen sarjaliikenne ei toimi.
Vaatii huoltoa syyn selvittämiseksi.
Virheilmoituksen tultua höyrystin pysähtyy. Korjaa vian aiheuttaja tai kutsu huoltohenkilö. Häiriöt voi kuitata ON –
OFF painikkeesta.
On / Off painonapilla varustetussa höyrygeneraattorissa painonapin led -merkkivalo vilkkuu nopeasti, kun
höyrygeneraattori ilmoittaa viasta. Höyrygeneraattori on käynnistetty vesihanan ollessa kiinni tai jokin muu syy on
estänyt veden virtauksen höyrygeneraattoriin. Tämä ilmoitus tulee myös höyrygeneraattoriin käynnin aikana, jos
veden tulo lakkaa. Häiriöilmoituksen voi kuitata painonapista. Korjaa tai korjauta vian aiheuttaja.
Piirikortilla on ulkopuoliselle hälytykselle lähtö 24 V DC max 50 mA. Lähtö aktivoituu kun E1- tai E2 -häiriöilmoitus
tulee näyttöön tai painonapin led vilkkuu nopeasti.
Käyttö- ja asennusohje HNS-M2
12
Led merkkivvalo
ON - OFF painike

Ohjauspaneelin, painonapin ja tuntoelimen asennus
Ohjauspaneeli on täytetty massalla, joten se on
kosteudenkestävä. Ohjauspaneeli voidaan asen-
taa suoraan seinälle. Putken reikä höyryhuoneessa
tulee tiivistää, jotta kosteus siirry putkea pit-
kin rakenteisiin. Kaapeli jää ohjauspaneelin taak-
se piiloon. Vaihtoehtoisesti kaapeli voi tulla oh-
jauspaneelin alareunasta ulos jossa on esityös-
tetty kolo.
Ohjauspaneelin kehys painetaan suoraan päälle.
Irroitus tapahtuu mukana tulevien työkalun avulla.
Kehyksessä on pienet kolot reunassa. (4 kpl)
Paina kevyesti lukitusnastaa työkalulla reiästä
yksi kerrallaan ja vedä samalla kehystä ulospäin.
Painonappi on täytetty massalla, joten sen voi asentaa
höyryhuoneeseen. Painonappi voidaan asentaa seinän
läpi (akryyliseinät) tai tekemällä sopiva kolo, johon pai-
nonapin voi upottaa ja tiivistää reunoista sopivalla
massalla.
Pinta-asennus rasioita voi myös käyttää tarvittaessa,
niiden ei tarvitse olla tiiviitä, koska itse painonappi on
kosteudenkestävä.
Tuntoelin asennetaan 170 cm korkeudelle lattiasta,
mieluimmin vastakkaiselle seinälle ovesta. Vastamut-
teria voidaan käyttää tarvittaessa jos on akryyliseinä.
Paksumpaan seinään voidaan tehdä kolo ja tiivistää
sopivalla massalla kosteuden estämiseksi rakenteisiin.
Tuntoelini työnnetään suojaan, jonka jälkeen kaapeli
kiristetään lukitusruuvilla.
Käyttö- ja asennusohje HNS-M2
13
40 mm
32 mm
46 mm
180 mm
55 mm
150 mm
Kiinnitysreikä 5 mm
Lukitus
Lukitus
Lukitus
Lukitus
21 mm
32 mm
24 mm
Seinä
Lukitusmutteri
Tuntoelimen
suoja
Vastamutteri
Tuntoelin

Vianetsintä
VAROITUS! Höyrygeneraattorissa saattaa olla useita virtapiirejä.
Tarkista, että laite on täysin jännitteetön ennen toimenpiteitä.
Tarkistus ja vianetsintä.
Häiriön sattuessa tarkista, että:
ohjauskeskus ja höyrygeneraattori on asennettu kytkentäkaavion mukaisesti
höyrygeneraattori on asennettu oikein tämän ohjeen mukaisesti
poistoputkessa on kunnolla laskua viemäriä kohti
likasuodin on puhdas. Suodatin sijaitsee tuloveden liittimessä. Puhdistusta varten aukaise putkiliitin, ota suodatin irti
ja poista siihen kertynyt kalkki ja roskat.
höyryputkessa tai höyryhuoneesta lähtevässä ilmastointiputkessa ei ole vesitaskuja.
höyryputkessa ei ole teräviä kulmia (kulman säde täytyy olla vähintään 50 mm).
höyrygeneraattoriin tulevassa vesijohdossa mahdollisesti oleva hana on auki.
höyryhuoneen rakenne ja ilmastointi vastaavat asennus- ja rakennusohjeitamme.
Vianetsintätaulukko
Vikojen mahdolliset syyt sekä vikojen korjausehdotuksia
Höyrykylvyn lämpeneminen kestää epätavallisen kauan.
Syy: Höyrygeneraattorin liian alhainen teho. Ks. tehotaulukkoa.
Toimenpide: Vaihda tilalle tehokkaampi höyrynkehitin.
Syy: Liiallinen höyryhuoneen ilmanvaihto.
Toimenpide: Vähennä ilmanvaihtoa, niin että se on 10-20 m³ henkilöä kohti tunnissa.
Syy: Sähkökeskuksesta on palanut sulake.
Toimenpide: Vaihda sulake.
Toimenpide: Vaihda lämpövastus elementti
Syy: Anturi on liian lähellä höyrysuihkua.
Toimenpide: Siirrä anturi toiseen paikkaan tai suuntaa höyrysuihku toisaalle.
Höyryhuone ei lämpene eikä sinne tule höyryä.
Syy: Sähkökeskuksesta on palanut sulake.
Toimenpide: Vaihda sulake.
Syy: Höyrygeneraattoriin ei tule vettä.
Toimenpide: Avaa höyrynkehittimeen tulevan vesijohdon hana.
Syy: Ohjauskeskus on säädetty väärin.
Toimenpide: Tarkista ajan ja lämpötilan säädöt.
Syy: Likasuodatin on tukkeutunut.
Toimenpide: Irrota tuloveden liittimessä oleva likasuodin ja puhdista se.
Syy: Tuloveden magneettiventtiili on juuttunut kiinni.
Toimenpide: Irrota magneettiventtiili ja puhdista se.
Syy: Höyrygeneraattorin vesisäiliöön on kerrostunut liikaa kalkkia. Ks. testi 1.
Toimenpide: Puhdista vesisäiliö ja pinta-anturin tapit, vaihda lämpövastuksia tarvittaessa.
Syy: Höyrygeneraattori on kytketty väärälle jännitteelle (volttia).
Toimenpide: Tarkista jännite ja höyrygeneraattorin kytkennät. Ks. Kytkentäkaavio.
Syy: Ylikuumenemissuoja on lauennut. Ks. testi 4.
Toimenpide: Tarkista ja korjaa mahdolliset viat höyryputkessa, esim. useiden terävien kulmien, vesitaskujen tai
voimakkaasti pienentyneen putken sisäläpimitan aiheuttamat tukkeumat. On myös mahdollista, että säiliö on täyttynyt
kalkkikerrostumista tai epäpuhtauksista. Ks. edellinen kohta.
Syy: Vikaa piirikortissa, ohjauskeskuksessa tai magneettiventtiilissä.
Toimenpide: Vaihda viallinen osa.
Käyttö- ja asennusohje HNS-M2
14

Lämmintä vettä valuu höyrysuuttimesta, höyryhuoneessa on vähän tai ei lainkaan höyryä.
Syy: Tuloveden magneettiventtiili on juuttunut auki lian tai sähkövian vuoksi. Ks. testi 3.
Toimenpide: Irrota ja puhdista magneettiventtiili. Korjaa sähkövika.
Syy: Magneettiventtiili on rikkoutunut.
Toimenpide: Vaihda magneettiventtiili.
Syy: Vika piirikortissa.
Toimenpide: Vaihda piirikortti.
Höyrysuuttimesta valuu lämmintä vettä sykäyksittäin tai heikkona jatkuvana virtana höyryn kanssa.
Syy: Pieni vesitasku höyryputkessa.
Toimenpide: Poista vesitasku.
Syy: Höyryputki eristämätön liian pitkältä matkalta.
Toimenpide: Eristä höyryputki.
Höyrygeneraattorin poistoputkesta valuu koko ajan lämmintä vettä.
Syy: Automaattisen tyhjennyksen magneettiventtiili on juuttunut auki.
Toimenpide: Sulje höyrygeneraattori. Kokeile uudelleen 80 minuutin kuluttua. Ellei vika ole poistunut, irrota
automaattityhjennyksen magneettiventtiili ja puhdista se.
Vesijohdosta kuuluu paukahduksia, kun magneettiventtiili avautuu tai sulkeutuu.
Syy: Höyrygeneraattorille tulevan vesijohdon kiinnitys on puutteellinen.
Toimenpide: Kiinnitä vesijohto tukevasti seinään.
Syy: Rekyyli-ilmiö tulovesijohdossa.
Toimenpide: Vaihda vesijohdon höyrygeneraattorin puoleiseen päähän n. 1 metri paineenkestäväksi vahvistettua
kumiletkua.
Varoventtiili aukeaa tai ylikuumenemissuoja laukeaa.
Syy: Höyryputki on tukkeutunut. Ks. testi 4.
Toimenpide: Poista tukos.
Syy: Höyryputken sisäläpimitta on oleellisesti pienentynyt. Ks. testi 4.
Toimenpide: Vaihda putki tai liitoskohta, jossa sisäläpimitta pienenee (sisäläpimitaltaan vähintään 16 mm:n putki).
Syy: Höyryputkessa on useita jyrkkiä kulmia. Ks. testi 4.
Toimenpide: Vaihda kulmat loivemmiksi.
Syy: Höyryputkessa iso vesitasku. Ks. testi 4.
: Asenna höyryputki siten, ettei siihen muodostu vesitaskuja.
Höyrynmuodostus on epäsäännöllistä heti alusta alkaen.
Syy: Anturin on sijoitettu väärin. Ks. testi 2.
Toimenpide: Vaihda anturin paikkaa tai muuta höyrysuihkun suuntausta.
Syy: Kalkkia tai muita epäpuhtauksia likasuodattimessa.
Toimenpide: Irrota likasuodatin ja puhdista se.
Käyttö- ja asennusohje HNS-M2
15

TESTI 1.
Vesisäiliön kalkkisaostumien tarkistus.
Avaa höyrygeneraattorin ylin sulkumutteri. Laske aukosta taskulampun polttimo, joka on kiinnitetty paristoon
johtimella ja tarkista sen valossa vesisäiliö sisältä. Jos pohjaan on kertynyt yli 30 mm:n kalkkikerros, ei
höyrygeneraattoria ole huollettu ja kalkkia poistettu säännöllisesti ohjeiden mukaisesti.
On myös mahdollista, että tyhjennys- ja huuhteluautomatiikka ei toimi. Tarkista, ettei höyrygeneraattorin virtaa ole
katkaistu kylvyn jälkeen syöttöjohdossa mahdollisesti olevasta virtakytkimestä. Tästä kytkimestä virran saa katkaista
aikaisintaan 80 minuuttia sen jälkeen kun ohjauskeskus on katkaissut virran.
Tarkista automaattisen tyhjennyksen toiminta asettamalla n. 12 litran vetoinen astia poistoputken alle. Käynnistä
höyrygeneraattori n. 15 minuutiksi. Katkaise virta höyrygeneraattorista täsmälleen samalla tavalla kuin normaalisti
teet höyrykylvyn jälkeen. Tarkista vähintään 80 minuuttia myöhemmin onko astia täyttynyt vedellä. Ellei se ole
täynnä, on höyrygeneraattorin sähkökytkennöissä vikaa tai virran syöttö on katkaistu siitä johdosta, joka tulee
sähkökeskuksesta suoraan höyrygeneraattoriin. On myös mahdollista, että poistoventtiili on tukkeutunut tai piirikortti
on viallinen.
TESTI 2.
Termostaatti anturin toiminnan tarkistus.
Kastele pieni pyyhe kylmällä vedellä ja ripusta se anturin päälle. Jos höyrygeneraattori alkaa höyryntuotannon 20
minuutin kuluessa, on anturi kunnossa. Se on kuitenkin sijoitettu väärin tai lämpötilan asetus on liian alhainen. Ellei
höyryn tuotanto käynnisty, etsi vikaa vianetsintätaulukon mukaisesti.
TESTI 3.
Magneettiventtiilin toiminnan tarkistus.
Sulje höyrygeneraattori ohjauskeskuksesta. Jos vettä virtaa höyrysuuttimesta vielä 10 minuuttia sen jälkeen kun virta
on katkaistu ohjauskeskuksesta, magneettiventtiiliin on päässyt likaa. Irrota venttiili ja puhdista se.
Jos veden tulo höyrysuuttimesta lakkaa 10 minuutin kuluessa sen jälkeen kun virta on katkaistu ohjauskeskuksesta,
vika on sähkölaitteissa (kytkentävirhe tai viallinen piirikortti). On myös mahdollista, että vesisäiliöön on päässyt
kerrostumaan liikaa kalkkia. Ks. testi 1.
TESTI 4.
Höyryputken tarkistus varoventtiilin tai ylikuumenemissuojan avulla.
Irrota höyryputki höyrygeneraattorista. Käynnistä höyrygeneraattori ja anna sen olla käynnissä n. 1 tunti. Ellei
varoventtiili tai ylikuumenemissuoja laukea tämän testin aikana, on höyryputkessa höyryn kulkua estävä tukos. Toimi
vianetsintätaulukon ohjeiden mukaisesti.
Laitteen takuu ei ole voimassa, jos höyrygeneraattori on asennettu tai sitä on käytetty toisin kuin käyttöoh-
jeessa on mainittu.
Takuu ei myöskään korvaa toiminnallisia vikoja, jos ne aiheutuvat kovasta ts. kalkkipitoisesta tai muuten
epäpuhtaasta vedestä.
Höyrygeneraattori on on huollettava käyttöohjeessa mainitun mukaisesti.
ROHS
Käyttö- ja asennusohje HNS-M2
16
Ympäristönsuojeluun liittyviä ohjeita
Tämän tuotteen käyttöiän päätyttyä sitä ei saa hävittää normaalin talousjätteen mukana, vaan se
on toimitettavasähkö- ja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen.
Symboli tuotteessa, käyttöohjeessa tai pakkauksessa tarkoittaa sitä.
Valmistusaineet ovat kierrätettävissä merkintänsä mukaan. Käytettyjen laitteiden uudelleenkäytöllä, materiaalien
hydöyntämisellä tai muulla uudelleenkäytöllä teet arvokkaan teon ympäristömme hyväksi. Tuote palautetaan ilman
kiuaskiviä ja verhouskiviä kierrätyskeskukseen.
Tietoa kierrätyspaikoista saat kuntasi palvelupisteestä.

ÅNGGENERATOR –KONTROLLPANEL
HNS –M2 –Midi 2 / On Off tryckknapp
För hemanvändning samt professionell användning
314 SHS 99-2 D
Bruksanvisning och installationshandbok HNS –M2
REWARD YOURSELF

Innehåll
Teknisk information 3
Styrning och tilläggsutrustning 3
Val av effekt för ånggeneratorn i ångrummet 3
Allmänt 4
Installationsprincip 5
Ånggeneratorns anslutningar 5
Elanslutningar 7
Värmemotstånd 7
Kopplingsschema 8
Tvåstegsstyrning av ånggeneratorn 8
Underhåll av ånggeneratorn 9
Renhållning av ångrummet 10
Ånggenerator för professionellt bruk 10
Användning av ånggeneratorn HNS –M2 11
On/Off-tryckknapp 12
Felmeddelanden 12
Installation av styrpanel, tryckknapp och sensor 13
Felsökning 14
Felsökningstabell 14
ROHS 16
Bruksanvisning och installationshandbok HNS-M2
2

Teknisk information
Bruksspänning 230–240 V 1N~ / 2~, (3,4–7,7 kW)
230 V 3~, (3,4–14 kW)
400–415 V 3 N~ (3,4–14 kW)
Effektalternativ 3,4 / 4,7 / 6,0 / 7,7 / 9,5 / 12,0 / 14,0 kW
Inkapslingsklass IP 20
Installationsmetod Golv / vägg
Vattenbehållarens material Aisi 304, rostfritt stål
Vattentankens rör Aisi 314, rostfritt, syrafast stål
Ånggeneratorns mått 520 x 380 x 160 mm
Tomvikt ca 11 kg
Enkel att använda
Golv- eller vägginstallation
Digital styrpanel Midi 2 (drifttiden kan ställas in mellan 0 och 23 timmar)
On/Off-tryckknapp (alternativ styrmetod, fast drifttid på 30 min.)
Installation av styrcentral och On/Off-tryckknapp i ångrummet tillåten
Kontrollpanelen och tryckknappen kan användas gemensamt. Temperaturen och driftstiden ställs in via kontrollpane-
len, och tryckknappen kan användas som fjärrstart.
Enkel att underhålla
Utbytbara motstånd (3 st.), varav ett är utrustat med värmesäkring.
Påfyllningsöppningen för kalkborttagningsmedlet (citronsyra) har placerats i ånggeneratorns lock.
Komponenterna är lätta att byta ut, kretskort, värmemotstånd, ytsensor.
Styrning och tilläggsutrustning
Styrpanel Midi 2 (0043256)
On/Off-tryckknapp
Sensor (0043210)
Doftpump, (Essence kit 0038130)
Doftpumpens behållare 20 l (0038132)
Automatisk tömnings- och sköljningsfunktion. (Automatic drain valve 4310130)
Ångmunstycken (3,4–6,0 kW 1 st., 7,7–9,5 kW 2 st., 12–14 kW 3 st.) (7819604)
Ljusadapter (0043214)
Välj ånggeneratorsutgång till bastun
Du kan uppskatta strömbehovet med hjälp av formeln nedan.
Volym (m3) x K1 x K2 = strömbehov (kW)
Mekanisk ventilation K1 = 0,75
Ingen ventilation K1 = 0,52
Akrylvägg K2 = 1,00
Tunn vägg: trä + kakel K2 = 1,25
Kraftig vägg: sten/betong + kakel K2 = 1,50
Mycket kraftig vägg: sten/betong+kakel K2 = 2,00
I bastuanläggningar med kraftiga väggar rekommenderar vi att du t.ex. använder en elektrisk värmekabel för att
värma upp sittplatser, väggar och golv.
Effekt
Lätt struktur,
akryl, tempererat
glas
Lätt brädvägg:
+ kakel
Tung vägg,
betong, sten
Ånga
kg/t
kW
Ingen luftkondit-
ionering
Luftkondi-
tionering
Ingen luftkondi-
tionering
Luftkondi-
tionering
Ingen luftkondi-
tionering
Luftkondi-
tionering
3,4
2 –7 m³
2 –6 m³
2 –6 m³
2 –5 m³
2 –5 m³
2 –4 m³
5
4,7
3 –8 m³
3 –7 m³
3 –7 m³
2 –6 m³
2 –6 m³
2 –5 m³
6
6,0
4 –13 m³
4 –9 m³
4 –8 m³
3 –7 m³
3 –7 m³
3 –6 m³
8
7,7
6 –15 m³
6 –11 m³
6 –10 m³
5 –9 m³
5 –9 m³
4 –8 m³
10
9,5
9 –17 m³
9 –13 m³
9 –14 m³
8 –13 m³
7 –11 m
6 –9 m
13
12,0
12 –24 m³
11 –18 m³
11 –20 m³
9 –16 m³
9 –16 m³
8 –12 m³
16
14,0
18 –30 m³
14 –22 m³
14 –24 m³
12 –18 m³
11 –17 m³
10 –14 m³
19
Tabell för val av ånggenerator baserad på bastuns storlek och väggmaterial
Bruksanvisning och installationshandbok HNS-M2
3
