HERRMANS H-BLACK MR8 Ebike User manual

USER MANUAL H-BLACK MR8 EBIKE
Made in Finland
EN
Herrmans Oy Ab
PB36
68601 Jakobstad, Finnland
[phone]
[email protected]
www.herrmans.eu
General:
This product is intended to be used assembled on a bicycle for trekking, commuting, and on-road applications. Product is not intended for o road use.
The light works with 6-12V (DC) current. Operation with a dynamo (AC) is not possible, separate dynamo (AC) version available. Total measured light output of this
product is 180 lumens. Product is in accordance with the German StVZO-, and French TP RBi requirements. The supplied clear front retro reflector meets the Euro-
pean EI A, and the German K regulations. Approval numbers can be found on top part of the front lens, and on front surface of the retro reflector.
Powering the light on and o is handled from the control panel on the bicycle, lamp itself has no on-o -switch.
Assembly:
Fasten the bracket (3) to the front fork of the bicycle. (It is also possible to use just the upper part of the Multi joint bracket to mount the light to 10mm stem plate
interface, if available.) Connect the cables (4) to the electric system according to the drive unit manufacturers specifications. Make sure to connect the cables the
correct way. The minus (-) cable is marked with grey; sometimes the minus is also referred to as “ground”. The plus (+) cable is plain black. For a clean assembly, it
is possible to route the cables smoothly through the front bracket as seen in the first of the two images. The front reflector (7) is attached by simply clicking it in
below the main body of the light.
Notice: Attach the cables properly to the bicycle to prevent them from getting entangled with moving parts, nor getting pulled too taut once operating the bicycle.
Adjusting:
The light pattern is designed with a distinct cut o line; there is almost no light at all guided above this line. This makes it possible to have broad coverage, and not
to dazzle the oncoming road users at the same time. Keeping this in mind, adjust the light accordingly; make sure not to point the light too high. Road view light pat-
tern can be seen in the second of the two images.
Care and disposal:
The Light is generally designed to be maintenance free in its intended use scenario. The LED will last the lifetime of the lamp.
When cleaning is needed use a damp cloth, and mild general detergent. Do not submerge the light unit, as this is likely to cause damage. Take care not to scratch
the front lens, as this can impair the performance of the light.
Do not dispose the product within household waste. Dispose the product according to WEEE -regulations at a certified collection point.
This product is guaranteed against defects in materials, and craftmanship for a period of two years.
For more information consult your retailer, or contact [email protected].

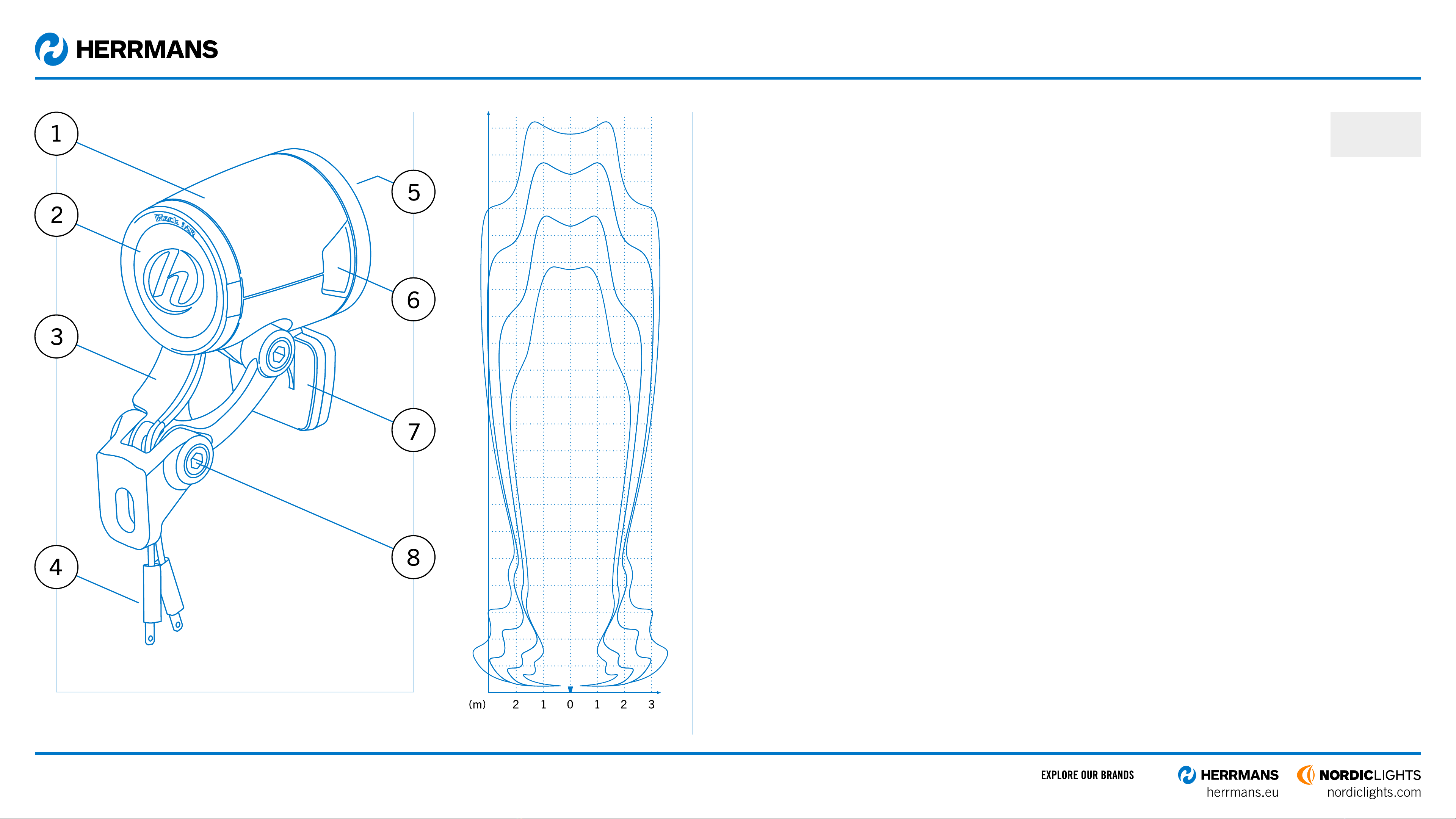

7. Click-in EIA, K approved front reflector
8. M4 allen key bolt x2 & M4 nut x2
4. Power connectors
5. Front lens
6. Side windows
1. Aluminium top cooling element
2. Non-rotatable back cover
3. Multi joint bracket
2. 180 lm1. H-Black MR8 ebike
21
21
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
www.herrmans.eu
www.herrmans.eu
www.herrmans.eu
www.herrmans.eu
http://www.nordiclights.com
http://www.nordiclights.com
http://www.nordiclights.com
http://www.nordiclights.com

USER MANUAL H-BLACK MR8 EBIKE
Herrmans Oy Ab
PB36
68601 Jakobstad, Finnland
[phone]
[email protected]
www.herrmans.eu Hergestellt in Finnland
DE
Allgemeines:
Dieses Produkt ist dazu bestimmt, an einem Fahrrad montiert genutzt zu werden und eignet sich für den Trekking-, Pendler- und Straßeneinsatz. Es eignet sich
nicht für den Einsatz im Gelände.
Der Scheinwerfer wird mit 6–12 V (DC) betrieben. Der Betrieb mit Dynamo (AC) ist nicht möglich, separate Dynamoversion (AC) erhältlich. Es wird darauf hingewi-
esen, dass eine Verwendung des 6-12V DC Versions nur an Fahrräder mit elektrischer Tretunterstützung (E-Bikes) erlaubt ist, wenn nach entladungsbedingter
Abschaltung des Unterstützungsantriebs noch eine ununterbrochene Stromversorgung der Beleuchtungsanlage über mindestens zwei Stunden gewährleistet ist,
oder wenn der Antriebsmotor als Lichtmaschine übergangsweise benutzt werden kann, um auch weiterhin die Lichtanlage mit Strom zu versorgen.
Die gesamte gemessene Lichtleistung dieses Produkts beträgt 180 Lumen. Das Produkt erfüllt die Erfordernisse der deutschen StVZO und der französischen TP
RBi. Der mitgelieferte transparente Vorderreflektor erfüllt die Zulassungsbestimmungen EI A (Europa) und K (Deutschland). Die Zulassungsnummern befinden sich
oben auf der Frontlinse und vorne auf der Oberfläche des Reflektors.
Der Scheinwerfer wird über das Bedienfeld am Fahrrad ein- und ausgeschaltet, am Scheinwerfer selbst befindet sich kein Ein/Aus-Schalter.
Montage:
Nach §67 der StVZO muss der Scheinwerfer auf einer Höhe von 400 mm – 1200 mm über der Straßenoberfläche montiert werden.
Bringen Sie die Halterung (3) an der Vorderradgabel des Fahrrads an. (Ggf. kann auch nur der obere Teil der Mehrgelenkhalterung zum Anbringen des Scheinwerf-
ers an der 10 mm großen Montagefläche der Vorbauplatte verwendet werden.) Beachten Sie beim Anschließen der Kabel (4) an der elektrischen Anlage die Vorga-
ben des Herstellers der Antriebseinheit. Vergewissern Sie sich, dass die Kabel ordnungsgemäß angeschlossen werden. Das Minuskabel (-) ist grau markiert und
wird manchmal auch als Massekabel bezeichnet. Das Pluskabel (+) ist komplett schwarz. Für eine saubere Montage können die Kabel problemlos durch die Fron-
thalterung geleitet werden (siehe erste Abbildung). Der Vorderreflektor (7) wird durch einfaches Einschnappen unter dem Scheinwerfergehäuse angebracht.
Hinweis: Bringen Sie die Kabel ordnungsgemäß am Fahrrad an, sodass sie sich nicht in beweglichen Teilen verfangen können oder bei Nutzung des Fahrrads zu
stra gezogen werden.
Einstellen:
Das Lichtmuster wurde so konzipiert, dass eine klare Hell-Dunkel-Grenze erzeugt wird, d. h. es fällt praktisch kein Licht über diese Grenze hinaus. Dies ermöglicht
einen breiten Ausleuchtbereich, ohne dass der Gegenverkehr geblendet wird. Berücksichtigen Sie dies bei der Einstellung des Scheinwerfers und achten Sie
darauf, dass er nicht zu hoch gerichtet wird. In der zweiten Abbildung wird das Lichtmuster in Straßenansicht dargestellt.
Pflege und Entsorgung:
Der Scheinwerfer ist bei bestimmungsgemäßer Verwendung generell wartungsfrei. Die Lebensdauer der Leuchtdiode entspricht der Nutzdauer der Leuchte.
Verwenden Sie zum Reinigen ein feuchtes Tuch und mildes Reinigungsmittel. Tauchen Sie den Scheinwerfer nicht in Wasser, da dies Schäden verursachen kann.
Achten Sie darauf, dass die Frontlinse nicht verkratzt wird, da dies die Leistung des Scheinwerfers beeinträchtigen kann.
Das Produkt sollte nicht im Hausmüll entsorgt werden. Entsorgen Sie es entsprechend der WEEE-Richtlinie an einer zugelassenen Sammelstelle.
Dieses Produkt ist für die Dauer von zwei Jahren mit einer Gewährleistung gegen Material- und Herstellungsfehler ausgestattet.
Weitere Informationen erhalten Sie von Ihrem Händler oder kontaktieren Sie [email protected].
7. Vorderreflektor zum Einschnappen (EIA- und K-Zulassung)
8. 2 x M4-Innensechskantschraube und 2 x M4-Mutter
4. Stromanschlüsse
5. Frontlinse
6. Seitenfenster
1. Aluminiumkühlelement
2. Nicht drehbare Rückabdeckung
3. Mehrgelenkhalterung
2. 180 lm1. H-Black MR8 ebike
