HH Electronics TESSEN TNA-1800S-G2 User manual

TNA-1800S-G2
18" PASSIVE SUBWOOFER
LIVE SOUND & INSTALLATION
USER MANUAL
DESIGNED AND ENGINEERED IN THE UK
WWW.HHELECTRONICS.COM

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
CONTENTS / CONTENU / INHALT / CONTENIDO / CONTEÚDO / 󷋌󶛱
2
16-17.___________________________ 中文 
3._______________________________ GENERAL INSTRUCTIONS
7.______________________________ SPECIFICATIONS /CABINET DRAWINGS
1._______________________________ COVER PAGE
2._______________________________ CONTENTS
5._______________________________ STACKING
6._______________________________ CONNECTION EXAMPLE
8-9.___________________________ LANGUE FRANÇAISE 
10-11.___________________________ DEUTSCHE SPRACHE
12-13.___________________________ LENGUA ESPAÑOLA 
4._______________________________ INTRODUCTION/REAR PANEL
14-15.___________________________ IDIOMA PORTUGUES 
CN
EN
EN
EN
EN
EN
EN
EN
EN
FR
DE
ES
EN
EN
PT

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
CAUTION:
WARNING:
2) Amplifier Connection: In order to avoid damage, it is advisable to establish and follow a pattern for turning on and off your system. With all system parts connected, turn on source
equipment, tape decks, cd players, mixers, effects processors etc, BEFORE turning on your amplifier. Many products have large transient surges at turn on and off which can cause damage to
your speakers.
In order to take full advantage of your new product and enjoy long and trouble-free performance, please read this owner's manual carefully, and keep it in a safe place for future reference.
1) Unpacking: On unpacking your product please check carefully for any signs of damage that may have occurred whilst in transit from the HH factory to your dealer. In the unlikely event
that there has been damage, please re-pack your unit in its original carton and consult your dealer. We strongly advise you to keep your original transit carton, since in the unlikely event that
your unit should develop a fault, you will be able to return it to you dealer for rectification securely packed.
By turning on your amplifier LAST and making sure its level control is set to a minimum, any transients from other equipment should not reach your loud speakers. Wait till all system parts
have stabilised, usually a couple of seconds. Similarly when turning off your system always turn down the level controls on your bass amplifier and then turn off its power before turning off
other equipment
3) Cables: Never use shielded or microphone cable for any speaker connections as this will not be substantial enough to handle the amplifier load and could cause damage to your complete
system.
4) Servicing: The user should not attempt to service these products. Refer all servicing to qualified service personnel.
GENERAL INSTRUCTIONS
--------------------------------------------------------------------------------
CE Mark (93/68/EEC), Low Voltage (2014/35/EU), EMC (2014/30/EU),
---------------------------------------------------------------------------------
In order to reduce environmental damage, at the end of its useful life, this product must not be disposed of along with normal household waste to landfill sites. It must be taken to an
approved recycling centre according to the recommendations of the WEEE (Waste Electrical and Electronic Equipment) directive applicable in your country.
---------------------------------------------------------------------------------
This product conforms to the requirements of the following European Regulations, Directives & Rules:
RoHS (2011/65/EU), ErP (2009/125/EU).
http://support.hhelectronics.com/approvals
7. Do not block any of the ventilation openings. Install in accordance with manufacturer’s instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves or other apparatus (including amplifiers) that produce heat.
9. An apparatus with Class I construction shall be connected to a mains socket outlet with a protective connection. Do not defeat the safety purpose of the polarized or grounding-type plug. A
polarized plug has two blades with one wider than the other. A grounding type plug has two blades and a third grounding prong. The wide blade or third prong is provided for your safety. If the
provided plug does not fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched, particularly at plugs, convenience receptacles, and the point they exit from the apparatus.
11. Only use attachments/accessories provided by the manufacturer.
2. Keep these instructions safe.
3. Heed all warnings.
1. Read these instructions.
5. Do not use this apparatus near water.
4. Follow all instructions.
6. Clean only with a dry cloth.
Intended to alert the user of the presence of important operating and maintenance (Servicing) instructions in the literature accompanying the product.
Risk of electrical shock - DO NOT OPEN. To reduce the risk of electrical shock, do not remove the cover. No user serviceable parts inside. Refer servicing to qualified personnel.
To prevent electrical shock or fire hazard, do not expose this appliance to rain or moisture. Before using this appliance please read the operating instructions.
.
13. The mains plug or appliance coupler is used as the disconnect device and shall remain readily operable. The user should allow easy access to any mains plug, mains
coupler and mains switch used in conjunction with this unit thus making it readily operable. Unplug this apparatus during lightning storms or when unused for long
periods of time.
The U.S. Government’s Occupational Safety and Health Administration (OSHA) has specified the following permissible noise level exposures: According to OSHA, any exposure in excess of the
above permissible limits could result in some hearing loss. Earplugs or protectors to the ear canals or over the ears must be worn when operating this amplification system in order to prevent a
permanent hearing loss, if exposure is in excess of the limits as set forth above. To ensure against potentially dangerous exposure to high sound pressure levels, it is recommended that all persons
exposed to equipment capable of producing high sound pressure levels such as this amplification system be protected by hearing protectors while this unit is in operation.
12. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to
avoid injury from tip-over.
20. Symbols & nomenclature used on the product and in the product manuals, intended to alert the operator to areas where extra caution may be necessary, are as follows:
14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been damaged in any way, such as when power-supply cord or plug
is damaged, liquid has been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture, does not operate normally, or has
been dropped.
Intended to alert the user to the presence of high ‘Dangerous Voltage’ within the products enclosure that may be sufficient to constitute a risk of electrical shock to persons.
15. Never break off the ground pin. Connect only to a power supply of the type marked on the unit adjacent to the power supply cord.
16. If this product is to be mounted in an equipment rack, rear support should be provided.
17.This electrical apparatus should not be exposed to dripping or splashing and care should be taken not to place objects containing liquids, such as vases, upon the
apparatus.
18. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in susceptibility to noise-induced hearing loss, but
nearly everyone will lose some hearing if exposed to sufficiently intense noise for a sufficient time.
3
EN
EN

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
INTRODUCTION
cabinets to be added to the speaker chain.
1: INPUT: To be connected to the output of
your chosen amplifier. Check the technical
specification of your amplifier to ensure its
drive capability and output power are suitable
for use with a TNA-1800S-G2 cabinet.
3: M4 TERMINAL CONNECTORS:
When combined with the TNA-2051 and TNA-1200S-G2, the TNA-1800S-G2 offers an ideal venue installation or point source
solution. Ideal for venues, schools, sports, gyms, hotels and more.
Input connector allowing for additional
2: LINK: Connected in parallel with the
The TNA-1800S-G2 passive line array subwoofer features a HH designed 18" low frequency woofer with exceptional high output.
Equipped with integrated rigging hardware, the TNA-1800-G2 can be installed quickly and easily. The TNA-1800S-G2 offers a max
SPL of 135 dB and a frequency response as low as 30Hz.

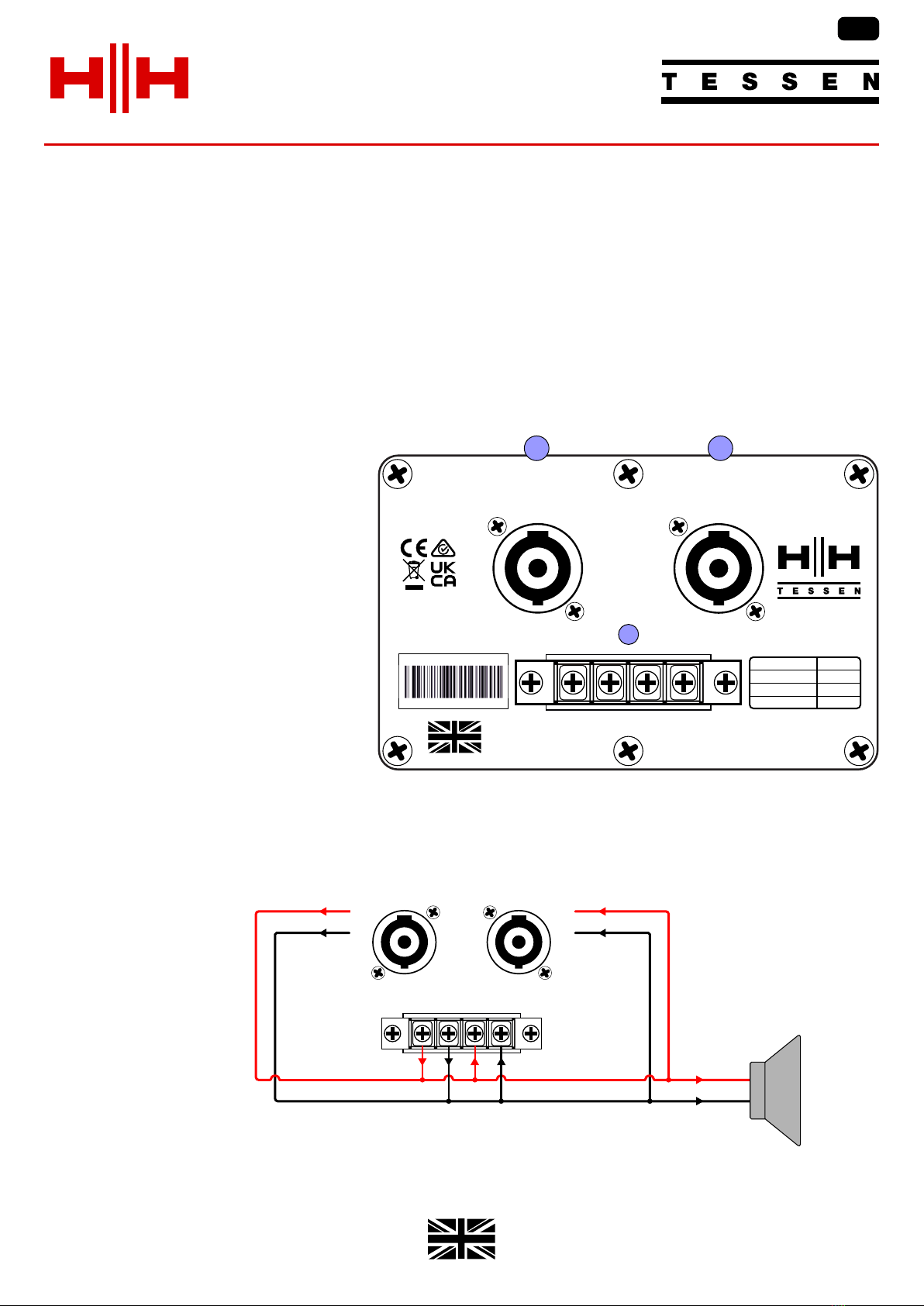

REAR PANEL - I/O
These are internally connected to the NL4
connectors as can be seen by the diagram
DO NOT CONNECT A SECOND AMPLIFIER TO THE LINK OUTPUT OR THE M4 TERMINAL CONNECTORS.
below.
INTERNAL CONNECTION
Provided for additional wiring flexibility.
4
EN
EN
LF DRIVER
(NOT CONNECTED)
(NOT CONNECTED)
1+ 1+1+
1- 1-1-
2- 2-2-
2+ 2+2+
LINK
(LINK)
(NOT CONNECTED)
(NOT CONNECTED)
1- 1-1-
2- 2-2-
2+ 2+2+
1+ 1+1+
INPUT
(INPUT)
_
+
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MADE IN CHINA
+
-
+
-
IMPEDANCE
POWER AES
CONTINUOUS
POWER PEAK
8Ω
500W
1000W
2000W
SN:ABC1234567890
MODEL: TNA-1800S-G2
3
12

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
STACKING
Remove the 2x M10 x 35mm travel bolts and store for future use.
1
1
1
2Insert M10 eye bolts and strap cabinets together.
The TNA-1800S-G2 has been engineered with stacking rebates compatible with both TNA-1800S-G2 and TNA-1200S-G2 cabinets
for improved stability. This can be improved further by utilising the side tie down points and a strapping system.
TNA-1800S-G2
TNA-1800S-G2TNA-1800S-G2
TNA-1200S-G2
5
Suitable M10 eye bolts:
When fitted, ensure their threads are fully engaged into the inserts.
20mm minimum thread length
M10 thread
STACKING REBATES
TOP
EN
EN

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION

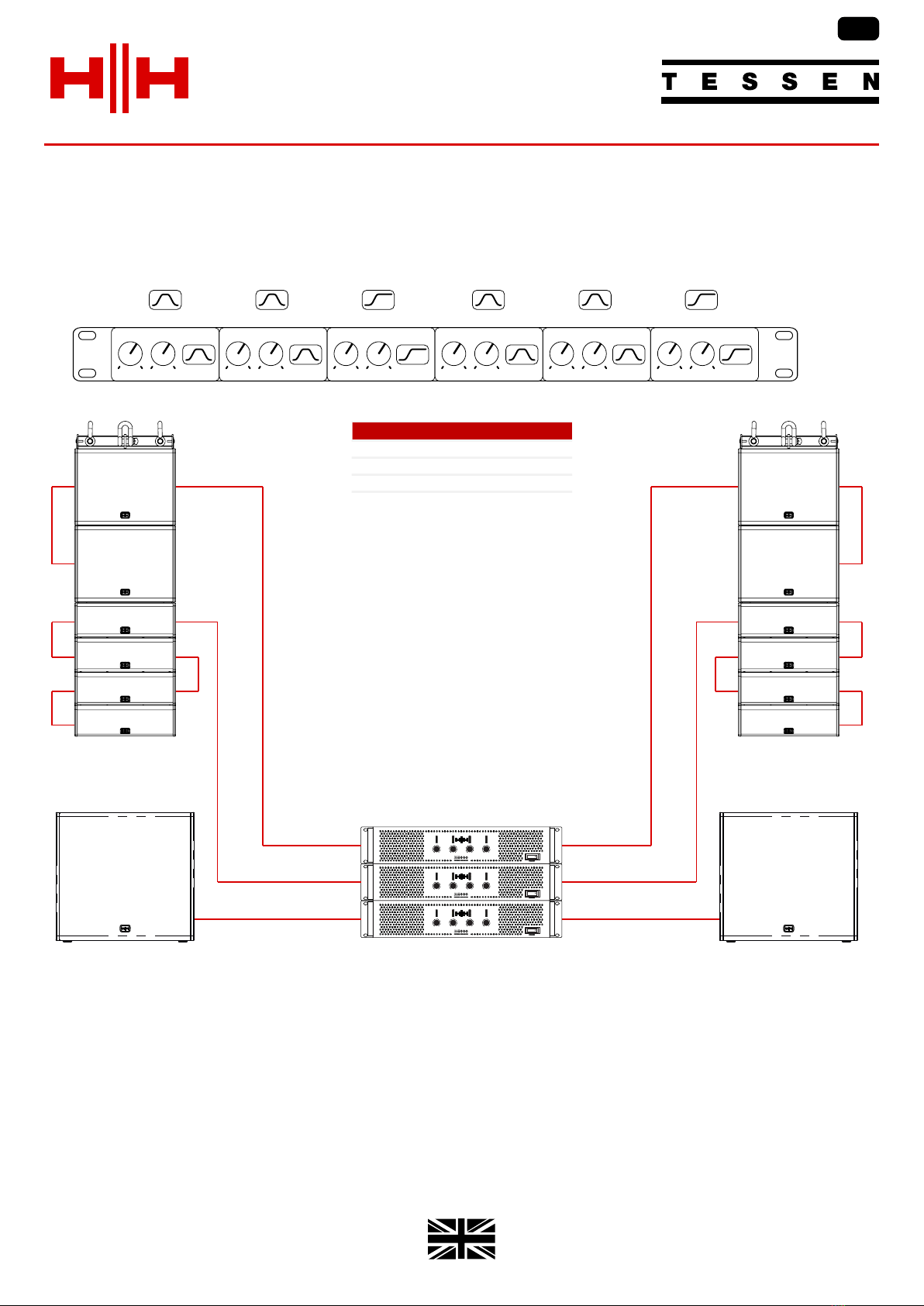

TYPICAL SETUP
Designed and Engineered in the UK by HH Electronics LTD. 6
EN
EN
1200S
60>250Hz
1800S
40>120Hz
2051
250Hz
CHANNEL 1 CHANNEL 1CHANNEL 1
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 2 CHANNEL 2CHANNEL 2
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 3 CHANNEL 3CHANNEL 3
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 4 CHANNEL 4CHANNEL 4
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 5 CHANNEL 5CHANNEL 5
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 6 CHANNEL 6CHANNEL 6
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
1200S
60>250Hz
1800S
40>120Hz
2051
250Hz
FULL SYSTEM
2x TNA-1200S-G2 Passive Subwoofer
2x TNA-1800S-G2 Passive Subwoofer
8x TNA-2051 Passive Top Line Array Box

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
1200S
60>250Hz
1800S
40>120Hz
2051 (1)
250Hz
CHANNEL 1 CHANNEL 1CHANNEL 1
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 2 CHANNEL 2CHANNEL 2
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 3 CHANNEL 3CHANNEL 3
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 4 CHANNEL 4CHANNEL 4
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 5 CHANNEL 5CHANNEL 5
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 6 CHANNEL 6CHANNEL 6
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
1200S
60>250Hz
1800S
40>120Hz
CHANNEL 7 CHANNEL 7CHANNEL 7
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
CHANNEL 8 CHANNEL 8CHANNEL 8
FREQUENCY FREQUENCYFREQUENCY
LEVEL LEVELLEVEL
2051 (2)
250Hz
2051 (1)
250Hz
2051 (2)
250Hz

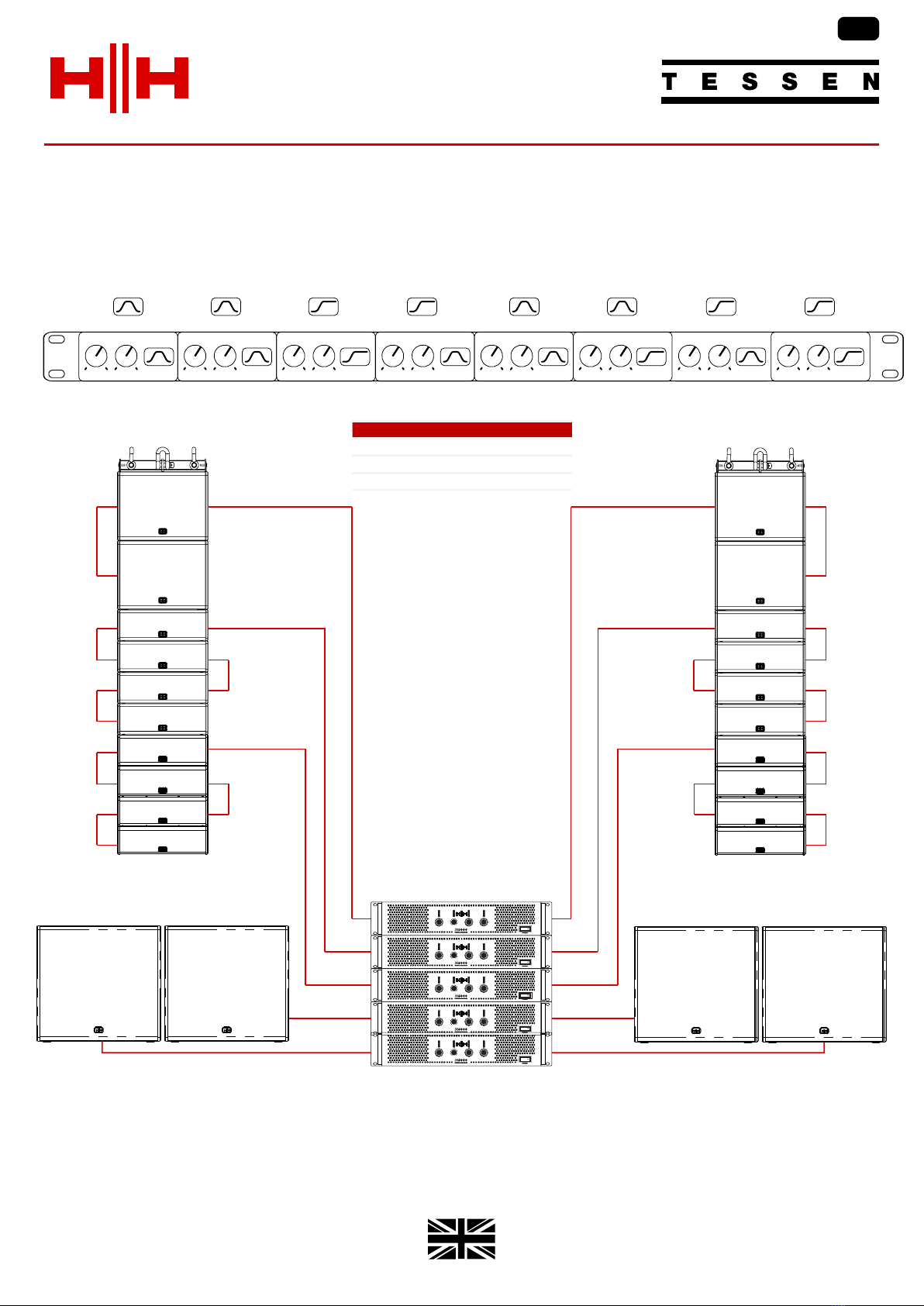

FULL SYSTEM 2
4x TNA-1200S-G2 Passive Subwoofer
4x TNA-1800S-G2 Passive Subwoofer
16x TNA-2051 Passive Top Line Array Box
TYPICAL SETUP 2
7
EN
EN

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
SPECIFICATIONS
8
600
556
562
OVER
FEET
FRONT
110
50
R22.5
253
640
365
RIGHT
508
500
50 50
BASE
640
600
562
300
278
REAR
FRONT - NO GRILLE
500
400
508
332
50 50
42
STACKING REBATES
TOP
For polar plots, EASE modelling files, 2D and 3D drawings files, please check www.hhelectronics.com
1 AES standard Pink Noise 12dB crest factor 2 hours.
2 Measured in Half space (2π) conditions.
3 Calculated maximum SPL based on rated power handling.
EN
EN
Model TNA-1800S-G2
System type 18" Passive Subwoofer, Bass Reflex
Woofer Size 18" HH Designed High Performance Driver, 3" Voice Coil
Nominal System Impedance 4 ohm
Power Rating 500W AES, 1000W Continuous, 2000W Peak
Recommended Amplifier 1000-2000W @ 4 Ohms
Sensitivity 1W/1m 96 dB SPL
Maximum SPL (1m) 129 dB SPL, 135 dB SPL (Peak)
Frequency response 30Hz - 1KHz (-10dB)
40Hz - 500Hz (-3dB)
Recommended LPF Frequency 160Hz
Input Connector NL4 ±1 Twist Lock Connector and M4 Barrier Strip Terminal (10mm Pitch)
Link Connector NL4 ±1 Twist Lock Connector and M4 Barrier Strip Terminal (10mm Pitch)
Enclosure
Main Construction Material Robust all wood construction (15mm plywood) with extensive internal bracing to elimate vibrational modes
Finish Hard wearing black spatter finish
Grille Powdercoated steel with acoustic foam backing
Mounting Points
8x M10 Penn Elcom tie down/flying points for optional TNA-BRK3 frame.16x M8 inserts for optional transport
wheels
Unit dimensions (HWD) 562 x 600 x 640mm, 22.1" x 23.6" x 25.2"
Unit weight 35.7Kg, 78.7 lbs
Carton dimensions (HWD) 740 x 765 x 730mm, 29.1" x 30.1" x 28.7" , 0.413 M3
Packed weight 42.8Kg, 94.4 lbs
EAN Code 5060109457803
In the interest of continued development, HH reserves the right to amend product specification without prior notification.

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
CONSIGNES DE SÉCURITÉ IMPORTANTES
CAUTION:
WARNING:
20. Symboles utilisés sur les produits et dans les manuels des produits, destinés à alerter l'opérateur des zones ou des précautions
supplémentaires pouvant être nécessaires:
Ce symbole est utilisé pour prévenir l'utilisateur de la présence d'une tension non isolée dangereuse à l'intérieur du boîtier de l'appareil, et pouvant être
suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé pour prévenir l'utilisateur de la présence d'instructions d'utilisation et de maintenance dans le mode d'emploi
accompagnant l'appareil.
9. Un appareil avec la construction de la classe I sera relié à une prise munie d'une liaison à la terre. Branchez toujours votre appareil sur une
alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
c) Le fil marron doit être branché sur la borne repérée par la lettre L, ou par la couleur rouge.
2. Gardez ce manuel pour de futures références.
5. N'utilisez pas cet appareil à proximité de plans d'eau.
11. N'utilisez que des fixations approuvées par le fabriquant.
12. Lors de l'utilisation sur pied ou perche de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout
basculement intempestif de celui-ci.
14. Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre appareil. Celui-ci doit être contrôlé s'il a subi des dommages
de manipulation, d'utilisation ou de stockage (humidité, …).
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:
4. Suivez ces instructions.
8. Ne positionnez pas votre appareil à proximité de toute source de chaleur.
15. Ne déconnectez jamais la prise de terre de votre appareil.
10. Protégez les connecteurs de votre appareil et positionnez les câblages pour éviter toutes déconnexions accidentelles.
1. Lisez ces instructions
3. Prêtez attention aux messages de précautions de ce manuel.
13. La fiche secteur est utilisée pour couper l'alimentation de l'appareil et doit rester facilement accessible. Débranchez cet appareil pendant les
orages ou s'il est inutilisé pendant de longues périodes.
16. Si votre appareil est destiné à être monté en rack, des supports arrière doivent être utilisés.
a) Le fil vert et jaune doit être branché sur la borne repérée par la lettre E, ou le symbole de terre, ou par les couleurs vert ou verte et jaune.
b) Le fil bleu doit être branché sur la borne repérée par la lettre N, ou par la couleur noire.
19. Une exposition à de hauts niveaux sonores peut entraîner des dommages irréversibles de l'audition. La
sensibilité au bruit varie considérablement d'un individu à l'autre, mais la majorité de la population ressentira
une perte d'audition après une exposition à une forte puissance sonore pendant une durée prolongée.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre appareil.
L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à l'exposition autorisée
aux niveaux de bruit:
17. Note pour le Royaume-Uni : Si les couleurs des fils du câble d'alimentation ne correspondent pas aux fiches de la prise secteur, procédez
comme suit:
7. N'obstruez pas les systèmes de refroidissement de votre appareil et installez votre appareil en fonction des instructions de ce manuel.
18. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet
contenant un liquide, tels qu'un vase ou autre récipient.
D'après les études menées par l'OSHA, toute exposition au delà des limites décrites ci-dessous entraînera des
pertes de audition chez la plupart des sujets. Le port de système de protection (casque, oreillette de filtrage,
etc…) doit être observé lors de l'utilisation de cet appareil sans quoi des dommages irréversibles peuvent être
occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au delà des limites
décrites ci-dessous.
Risque de choc électrique – NE PAS OUVRIR Afin de réduire les risque de choc électrique, ne pas ouvrir le capot. Il n'y a aucune pièce à
l'intérieur pouvant être réparée par l'utilisateur. Veuillez confier la maintenance à un personnel qualifié.
Si votre appareil est équipé d'un mécanisme de basculement ou si son boîtier est conçu comme retour, veuillez utiliser cette caractéristique avec
prudence. En raison de la facilité avec laquelle l'amplificateur peut être basculé entre les positions droite et inclinée, utilisez uniquement
l'amplificateur sur une surface plane et stable. NE PAS faire fonctionner l'amplificateur sur un bureau, une table, une étagère ou autre plate-forme
inappropriée.
Afin de prévenir tout risque de choc électrique et d'incendie, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet
appareil, lisez attentivement les instructions d'utilisation de ce mode d'emploi.
FREN
FR
9

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
INTRODUCTION
Lorsqu'il est combiné avec le TNA-2051 et le TNA-1200S-G2, le TNA-1800S-G2 offre une installation idéale sur site ou une
solution de source ponctuelle. Idéal pour les lieux, les écoles, les sports, les gymnases, les hôtels et plus encore.
2 : LINK : Connectée en parallèle avec le
connecteur INPUT, cette prise permet
d'ajouter des enceintes supplémentaires à la
chaîne d'enceintes.
DIAGRAMME SYSTÈME:
Le subwoofer passif line array TNA-1800S-G2 est doté d'un woofer basse fréquence de 18" conçu par HH avec un rendement
élevé exceptionnel. Équipé d'un matériel de montage intégré, le TNA-1800-G2 peut être installé rapidement et facilement. Le TNA-
1800S-G2 un SPL max de 135 dB et offre une réponse en fréquence aussi basse que 30Hz.

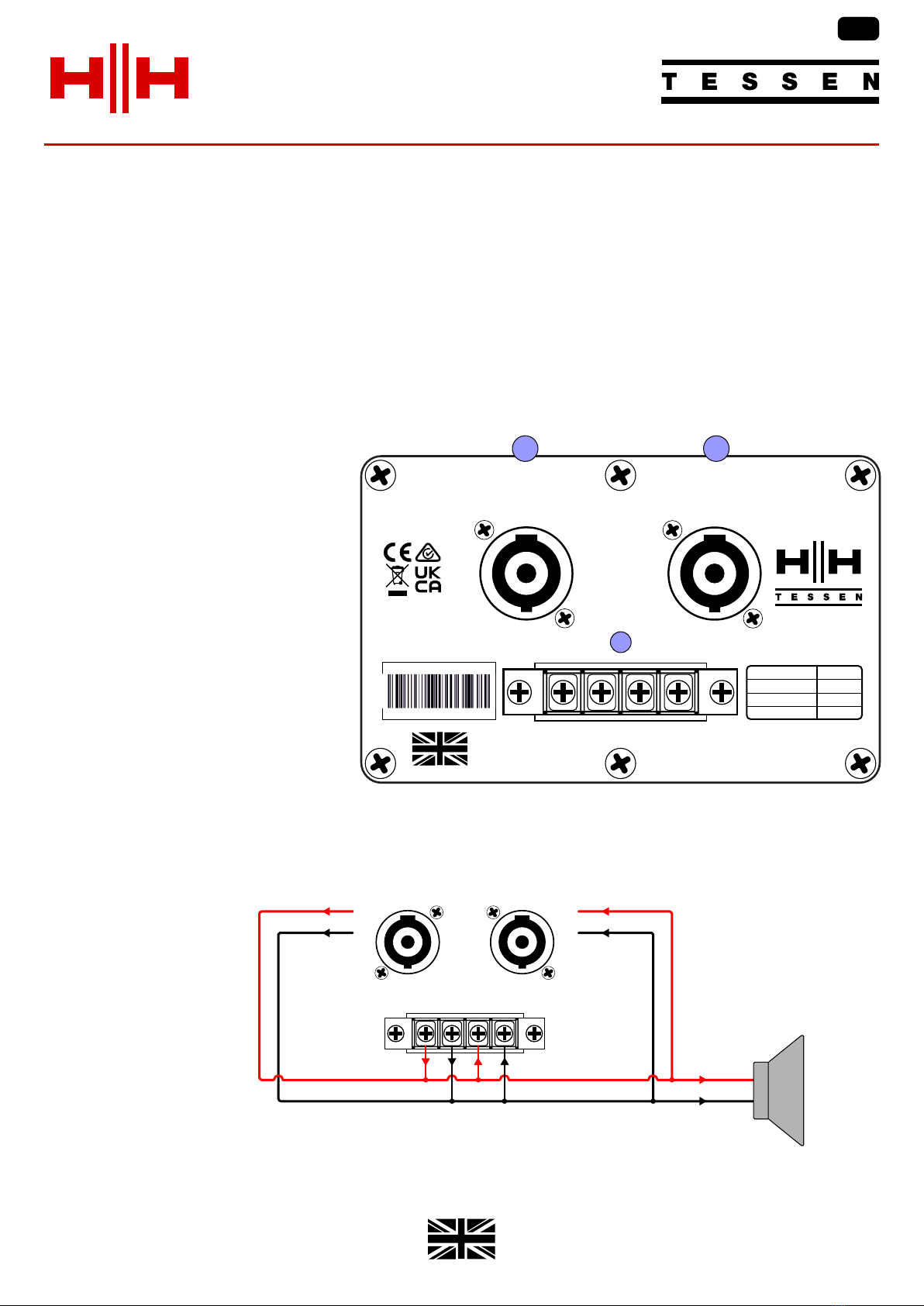

PANNEAU ARRIÈRE
1 : ENTRÉE : À connecter à la sortie de
l'amplificateur choisi. Vérifiez les spécifications
techniques de votre amplificateur pour vous
assurer que son impédance et sa puissance
de sortie conviennent à une utilisation avec
une enceinte TNA-1800S-G2.
3 :BORNIER A VIS M4 : Fournis pour une
flexibilité de câblage supplémentaire. Ceux-ci
sont connectés en interne aux connecteurs
NL4 comme on peut le voir dans le schéma
ci-dessous.
NE PAS CONNECTER UN DEUXIÈME AMPLIFICATEUR À LA SORTIE LINK OU AUX BORNIERS !
FREN
FR
10
LF DRIVER
(NOT CONNECTED)
(NOT CONNECTED)
1+ 1+1+
1- 1-1-
2- 2-2-
2+ 2+2+
LINK
(LINK)
(NOT CONNECTED)
(NOT CONNECTED)
1- 1-1-
2- 2-2-
2+ 2+2+
1+ 1+1+
INPUT
(INPUT)
_
+
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MADE IN CHINA
+
-
+
-
IMPEDANCE
POWER AES
CONTINUOUS
POWER PEAK
8Ω
500W
1000W
2000W
SN:ABC1234567890
MODEL: TNA-1800S-G2
3
12

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
WICHTIGE SICHERHEITSHINWEISE
CAUTION:
WARNING:
ACHTUNG: Beim Einsatz von Elektrogeräten müssen u.a. grundlegende Vorsichtsmaßnahmen befolgt werden:
1. Lesen Sie sich diese Anweisungen durch.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
6. Reinigen Sie es nur mit einem trockenen Tuch.
7. Blockieren Sie keine der Lüftungsöffnungen. Führen Sie die Installation gemäß den Anweisungen des Herstellers durch.
8. Betreiben Sie das Gerät nicht neben Wärmequellen wie Heizungen, Heizgeräten, Öfen oder anderen Geräten (auch Verstärkern), die Wärme
erzeugen.
10. Schützen Sie das Netzkabel, sodass niemand darauf tritt oder es geknickt wird, insbesondere an Steckern oder Buchsen am Gerät.
11. Verwenden Sie nur die vom Hersteller erhältlichen Zubehörgeräte oder Zubehörteile.
12. Verwenden Sie nur einen Wagen, Stativ, Dreifuß, Träger oder Tisch, der den Angaben des Herstellers entspricht oder zusammen mit dem Gerät
verkauft wurde. Wird ein Wagen verwendet, bewegen Sie den Wagen mit dem darauf befindlichen Gerät besonders vorsichtig, damit es nicht
umkippt und möglicherweise jemand verletzt wird.
13. Der Netzstecker bzw. Gerätestecker wird zum Trennen vom Stromnetz verwendet und muß immer leicht zugänglich sein.
9. Verwenden Sie nur Kaltgeräte-Netzkabel aus dem Fachhandel.
5. Setzen Sie dieses Gerät nicht in der Nähe von Wasser ein.
Ziehen Sie den Netzstecker bei Gewitter heraus oder wenn das Gerät längere Zeit nicht benutzt wird.
18. Dieses Gerät darf nicht ungeschützt Wassertropfen und Wasserspritzern ausgesetzt werden und es muss
darauf geachtet werden, dass keine mit Flüssigkeiten gefüllte Gegenstände, wie z. B. Blumenvasen, auf dem Gerät
abgestellt werden.
15. Schließen Sie das Gerät nur an eine Stromquelle an, die am Gerät neben dem Netzkabel angegeben ist.
14. Lassen Sie sämtliche Wartungsarbeiten von qualifizierten Kundendiensttechnikern durchführen. Eine Wartung ist erforderlich, wenn das Gerät
in irgendeiner Art beschädigt wurde, etwa wenn das Netzkabel oder der Netzstecker beschädigt wurden, Flüssigkeit oder Gegenstände in das
Gerät gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal arbeitet oder heruntergefallen ist.
19. Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für
durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem
in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist.
Die US-Arbeitsschutzbehörde (Occupational and Health Administration, OSHA) hat die folgenden zulässigen
Pegel für Lärmbelastung festgelegt:
16. Wenn dieses Produkt in ein Geräte-Rack eingebaut werden soll, muss eine Versorgung über die Rückseite eingerichtet werden.
Der Benutzer sollte auf einfachen Zugang zu allen Netzsteckern,Gerätesteckern und Netz-Schaltern achten
20. Symbole und Nomenklatur, die auf dem Produkt und in den Handbüchern stehen, sollen den Bediener auf die Bereiche, in denen besondere
Vorsicht notwendig sein kann, alarmieren und sind wie folgt:
Laut OSHA kann jede Belastung über den obenstehenden zulässigen Grenzwerten zu einem gewissen
Gehörverlust führen. Sollte die Belastung die obenstehenden Grenzwerte übersteigen, müssen beim Betrieb
dieses Verstärkungssystems Ohrenstopfen oder Schutzvorrichtungen im Gehörgang oder über den Ohren
getragen werden, um einen dauerhaften Gehörverlust zu verhindern. Um sich vor einer möglicherweise gefährlichen Belastung durch hohe
Schalldruckpegel zu schützen, wird allen Personen empfohlen, die mit Geräten arbeiten, die wie dieses Verstärkungssystem hohe Schalldruckpegel
erzeugen können, beim Betrieb dieses Geräts einen Gehörschutz zu tragen.
Wenn Ihr Gerät über einen Kippmechanismus oder eine “Tilt-back“- Funktion verfügt, beutzen Sie diese Funktion mit Vorsicht. Aufgrund der
Leichtigkeit, mit der der Verstärker zwischen geraden und schrägen Rücken Positionen bewegt werden kann, verwenden Sie nur den Verstärker auf
einer ebenen, stabilen Oberfläche. NICHT den Verstärker auf einem Schreibtisch, Tisch, Regal oder sonst eine ungeeignete nicht stabile Plattform
stellen.
Sollen den Benutzer auf das Vorhandensein von "gefährlicher Hoch- Spannung" im Gerätegehäuse hinweisen, um die Gefahr eines elektrischen
Schlages für Personen zu vermeiden..
Gefahr eines elektrischen Schlags - NICHT ÖFFNEN. Um die Gefahr eines elektrischen Schlags zu reduzieren, darf die Abdeckung
entfernen. Keine zu wartenden Teile im Inneren. Überlassen Sie die Wartung qualifiziertem Fachpersonal.
Gefahr eines elektrischen Schlags - NICHT ÖFFNEN. Um die Gefahr eines elektrischen Schlags zu vermeiden, darf die Abdeckung
nicht geöffnet werden.. Überlassen Sie die Wartung qualifiziertem Fachpersonal.
Sollen den Benutzer auf das Vorhandensein wichtiger Betriebs-und Wartungsanweisungen in der begelegten Dokumentation
aufmerksam machen.
EN
DE
11

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
EINLEITUNG
SCHLIESSEN SIE KEINEN ZWEITEN VERSTÄRKER AN DEN LINK-AUSGANG ODER DIE M4-ANSCHLÜSSE
AN!
In Kombination mit dem TNA-2051 und dem TNA-1200S-G2 bietet der TNA-1800S-G2 eine ideale Veranstaltungs- oder Point-
Source-Lösung. Ideal für Veranstaltungen, Schulen, Sport, Fitnessstudios, Hotels und mehr.
Der passive Line-Array-Subwoofer TNA-1800S-G2 verfügt über einen von HH entwickelten 18-Zoll-Tieftöner mit außergewöhnlich
hoher Ausgangsleistung. Ausgestattet mit integrierter Rigging-Hardware kann der TNA-1800-G2 schnell und einfach installiert
werden. Der TNA-1800S-G2 bietet einen maximalen SPL von 135 dB und ein Frequenzgang von nur 30 Hz.
1: INPUT: Zum Anschluss an den Ausgang des
von Ihnen gewählten Verstärkers.
Überprüfen Sie die technischen Daten Ihres
Verstärkers, um sicherzustellen, dass seine
Treiberfähigkeit und Ausgangsleistung für die
Verwendung eines TNA-1800S-G2 geeignet ist.
2: LINK: Parallel mit dem INPUT-Anschluss
verbunden, sodass zusätzliche Boxen hinzugefügt
werden können.

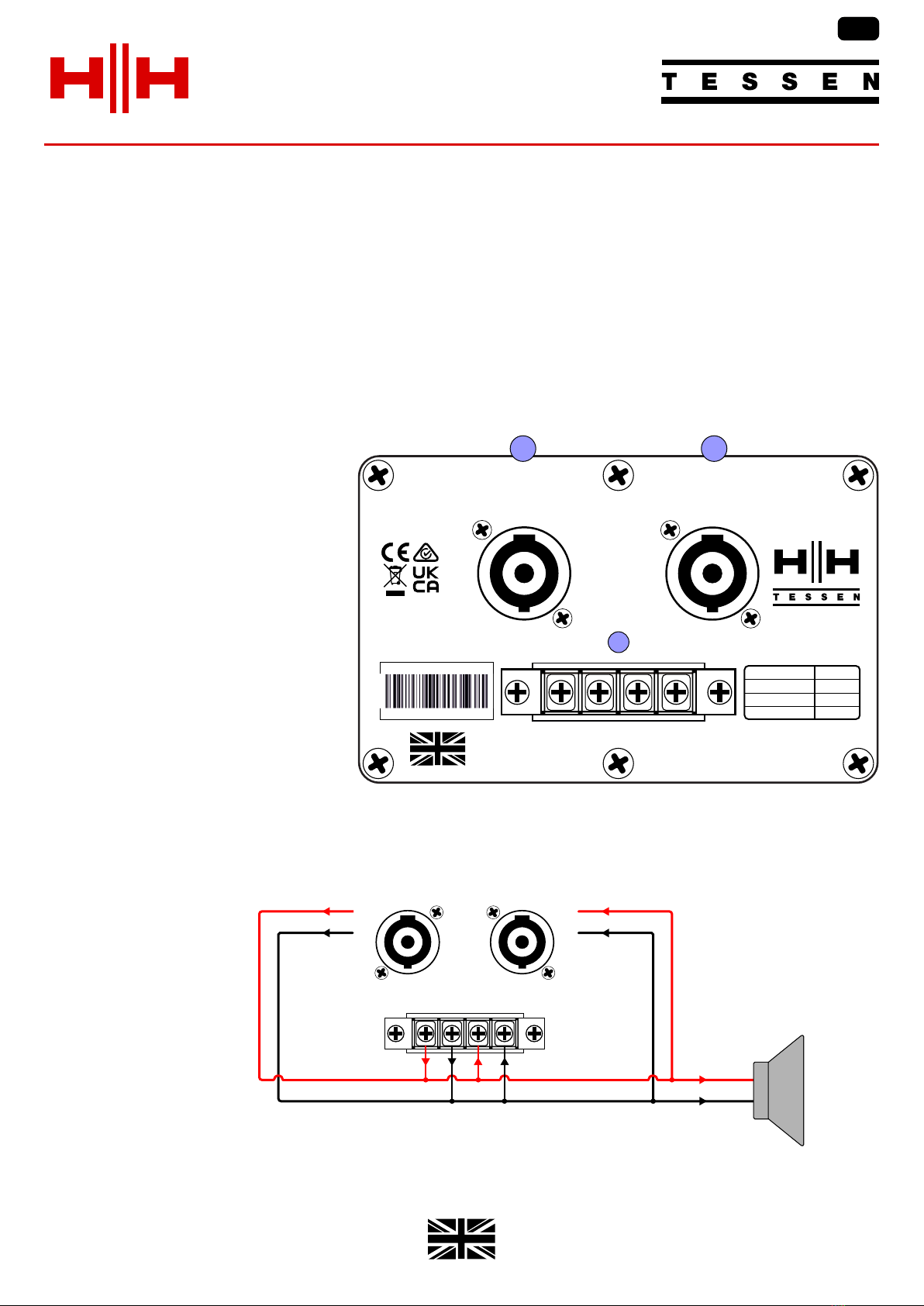

RÜCKSEITE
3: M4-ANSCHLUSSSTECKVERBINDER:
Für zusätzliche Verdrahtungsflexibilität. Diese sind
intern mit den NL4-Anschlüssen verbunden, wie
im Diagramm unten zu sehen.
SYSTEMDIAGRAMM
EN
DE
12
LF DRIVER
(NOT CONNECTED)
(NOT CONNECTED)
1+ 1+1+
1- 1-1-
2- 2-2-
2+ 2+2+
LINK
(LINK)
(NOT CONNECTED)
(NOT CONNECTED)
1- 1-1-
2- 2-2-
2+ 2+2+
1+ 1+1+
INPUT
(INPUT)
_
+
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MADE IN CHINA
+
-
+
-
IMPEDANCE
POWER AES
CONTINUOUS
POWER PEAK
8Ω
500W
1000W
2000W
SN:ABC1234567890
MODEL: TNA-1800S-G2
3
12

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
b) El cable coloreado en azul debe ser conectado al terminal que está marcado con la letra N o el color negro.
Si el aparato cuenta con un mecanismo de inclinación o un gabinete estilo de contragolpe, por favor use esta característica con precaución.
Debido a la facilidad con que puede ser que el amplificador se mueva entre las posiciones recta e inclinada, utilice sólo el amplificador sobre
una superficie nivelada y estable. NO haga funcionar el amplificador en un escritorio, mesa, estantería o plataforma no estable o no apta.

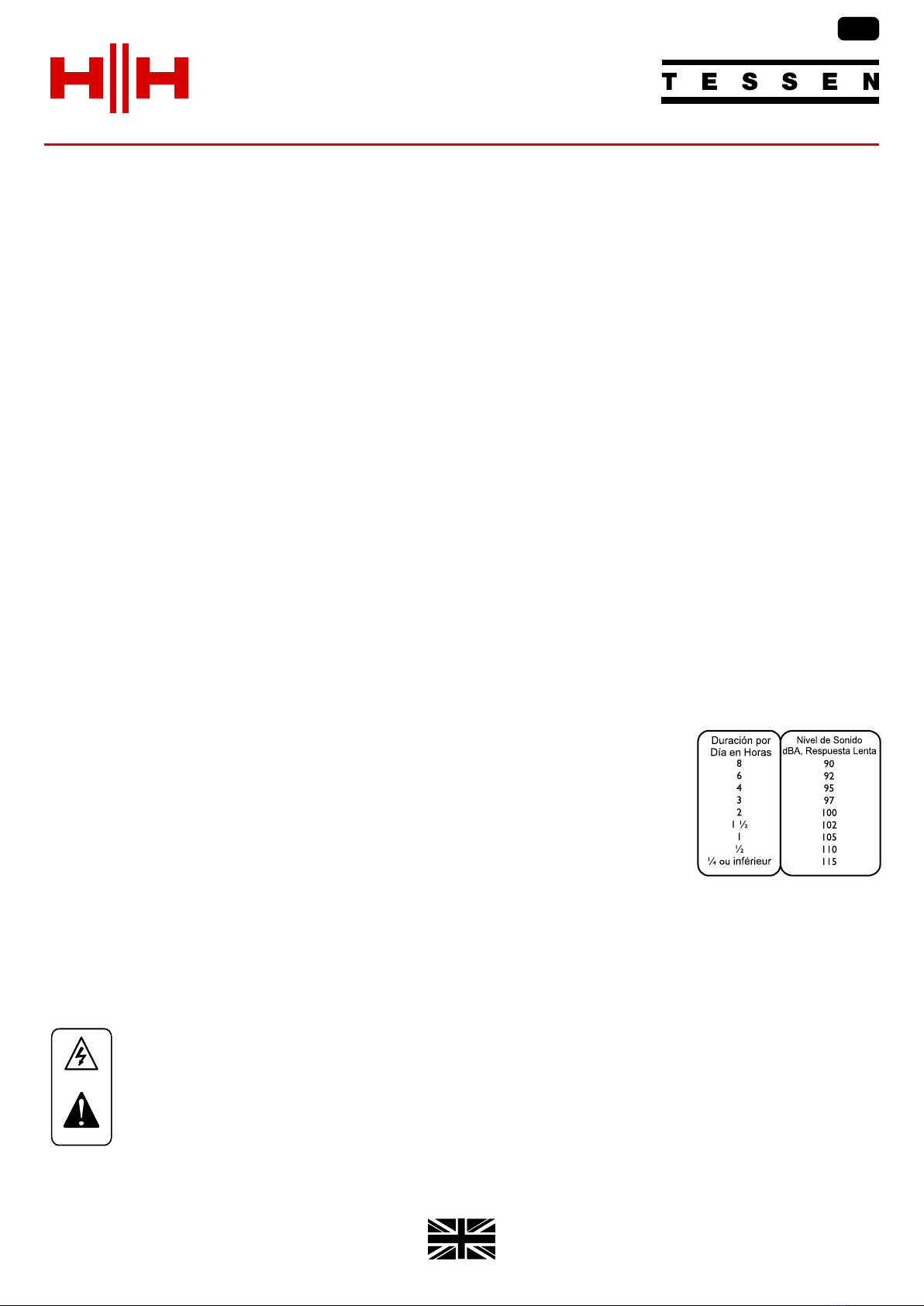

19. La exposición a altos niveles de ruido puede causar una pérdida permanente en la audición. La
susceptibilidad a la pérdida de audición provocada por el ruido varía según la persona, pero casi todo el
mundo perderá algo de audición si se expone a un nivel de ruido suficientemente intenso durante un tiempo
determinado. El Departamento para la Salud y para la Seguridad del Gobierno de los Estados Unidos (OSHA)
ha especificado las siguientes exposiciones al ruido permisibles:
Riesgo de choque eléctrico - NO ABRIR. Para reducir el riesgo de descarga eléctrica, no retire la cubierta. No hay piezas que el
usuario pueda reparar. Solicite la revisión al personal cualificado.
18. Este aparato eléctrico no debe ser sometido a ningún tipo de goteo o salpicadura y se debe tener cuidado
para no poner objetos que contengan líquidos, como vasos, sobre el aparato.
La intención de alertar al usuario de la presencia de "tensión peligrosa" alto dentro del recinto los productos puede ser suficiente para constituir
un riesgo de descarga eléctrica para las personas.
La intención de alertar al usuario de la presencia de importantes de operación y mantenimiento (servicio) en la literatura que
acompaña al producto.
c) El cable coloreado en marrón debe ser conectado al terminal que está marcado con la letra L o el color rojo.
De acuerdo al OSHA, cualquier exposición que exceda los límites arriba indicados puede producir algún tipo
de pérdida en la audición. Protectores para los canales auditivos o tapones para los oídos deben ser usados
cuando se opere con este sistema de sonido para prevenir una pérdida permanente en la audición, si la
exposición excede los límites indicados más arriba. Para protegerse de una exposición a altos niveles de
sonido potencialmente peligrosa, se recomienda que todas las personas expuestas a equipamiento capaz de producir altos niveles de presión
sonora, tales como este sistema de amplificación, se encuentren protegidas por protectores auditivos mientras esta unidad esté operando.
Para evitar descargas eléctricas o incendios, no exponga este aparato a la lluvia ni a la humedad. Antes de usar este aparato, por favor
lea las instrucciones de funcionamiento.
20. Símbolos y nomenclatura utilizada en el producto y en los manuales de producto, destinado a alertar al usuario de las áreas donde la
precaución adicional pueden ser necesarias, son las siguientes:
CUIDADO: Cuando use productos electrónicos, debe tomar precauciones básicas, incluyendo las siguientes:
2. Guarde estas instrucciones.
7. No bloquear ninguna de las salidas de ventilación. Instalar de acuerdo a las instrucciones del fabricante.
9. Un aparato con la construcción de clase I deberá conectarse a una toma de corriente que disponga una conexión con protección. No retire la
patilla protectora del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un
enchufe con toma de tierra tiene dos clavijas y un tercer diente de tierra. La clavija ancha (la tercera) se proporciona para su seguridad. Si el
enchufe proporcionado no encaja en su toma de red, consulte a un electricista para que se reemplace por la obsoleta.
8. No instalar cerca de ninguna fuente de calor como radiadores, estufas, hornos u otros aparatos (incluyendo amplificadores) que produzcan
calor.
10. Proteja el cable de alimentación para que no sea pisado o pinchado, particularmente en los enchufes, habitáculos y el punto de salida del
aparato.
12. Usar solamente un carro, pie, trípode, o soporte especificado por el fabricante, o vendido junto al aparato. Cuando se use un carro, tenga
cuidado al mover el conjunto carro/aparato para evitar que se dañe en un vuelco.
13. El cable de alimentación o conector del aparato se usa como dispositivo de desconexión y debe permanecer accesible. El usuario debe
permitir un acceso fácil a cualquier entrada principal, interruptor haciéndolo así más operativo. Desenchufe este aparato durante tormentas
eléctricas o cuando no se use en largos períodos de tiempo.
6. Limpiar solamente con un trapo seco.
4. Siga todas las instrucciones.
3. Haga caso de todos los consejos.
14. Para cualquier reparación, acuda a personal de servicio cualificado. Se requieren reparaciones cuando el aparato ha sido dañado de alguna
manera, como cuando el cable de alimentación o el enchufe se han dañado, algún líquido ha sido derramado o algún objeto ha caído dentro del
aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona de manera normal, o ha sufrido una caída.
15. Nunca retire la patilla de Tierra. Conecte el aparato sólo a una fuente de alimentación del tipo marcado al lado del cable de alimentación.
16. Si este producto va a ser instalado en una unidad de rack, use algún tipo de apoyo trasero.
a) El cable de color verde y azul debe ser conectado al terminal que está marcado con la letra E‚ el símbolo de Tierra (earth)‚ coloreado en
verde o en verde y amarillo.
5. No usar este aparato cerca del agua.
11. Usar solamente componentes y accesorios proporcionados por el fabricante.
17. Nota para el Reino Unido solamente: Si los colores de los cables en el enchufe principal de esta unidad no corresponden con los terminales
en su enchufe‚ proceda de la siguiente manera:
1. Lea estas instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
CAUTION:
WARNING:
EN
ES
13

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
INTRODUCCIÓN
SISTEMA DE DIAGRAMA:
Cuando se combina con el TNA-2051 y el TNA-1200S-G2, el TNA-1800S-G2 ofrece una opción de instalación perfecta. Ideal para
salas de coincierto, escuelas, gimnasios de deportes, hoteles y muchos más.
El subwoofer pasivo TNA-1800S-G2 cuenta con un woofer de baja frecuencia de 18 pulgadas diseñado por HH con un rendimiento
fuerte excepcional. Equipado con hardware de montaje integrado, el TNA-1800-G2 se puede instalar rápida y fácilmente. El TNA-
1800S-G2 ofrece un SPL máximo de 135 dB y una respuesta de frecuencia desde apenas 30 Hz.
2: LINK: Conectado en paralelo con el conector
INPUT que permite agregar gabinetes adicionales
a la cadena de altavoces.
3: CONECTORES DE TERMINALES M4:
Provistos para mayor flexibilidad de cableado.
Estos están conectados internamente a los
conectores NL4 como se puede ver en el
diagrama a continuación.
PANEL TRASERO
1: ENTRADA: Para conectar a la salida de su
amplificador elegido. Verifique las especificaciones
técnicas de su amplificador para asegurarse de
que su capacidad de transmisión y potencia de
salida sean adecuadas para usar con el TNA-
1800S-G2.
NO CONECTE UN SEGUNDO AMPLIFICADOR A LA SALIDA DE LINK NI A LOS CONECTORES DEL
TERMINAL M4!
EN
ES
14
LF DRIVER
(NOT CONNECTED)
(NOT CONNECTED)
1+ 1+1+
1- 1-1-
2- 2-2-
2+ 2+2+
LINK
(LINK)
(NOT CONNECTED)
(NOT CONNECTED)
1- 1-1-
2- 2-2-
2+ 2+2+
1+ 1+1+
INPUT
(INPUT)
_
+
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MADE IN CHINA
+
-
+
-
IMPEDANCE
POWER AES
CONTINUOUS
POWER PEAK
8Ω
500W
1000W
2000W
SN:ABC1234567890
MODEL: TNA-1800S-G2
3
12

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
15
Risco de choque elétrico - NÃO ABRA. Para reduzir o risco de choque eléctrico, não remover a tampa. Não existem peças no
interior. Consulte um técnico qualificado.
Para evitar choque elétrico ou risco de incêndio, não exponha este aparelho à chuva ou umidade. Antes de utilizar este aparelho,
leia atentamente as instruções de operação.
Com a intenção de alertar o usuário da presença de importantes de operação e manutenção (assistência) na literatura que
acompanha o produto.
Se o seu aparelho possui um mecanismo de inclinação ou um armário estilo propina, por favor, use esse recurso de design com cautela. Devido à
facilidade com que o amplificador pode ser movida entre as posições de costas rectas e inclinada, usar apenas o amplificador numa superfície
plana e estável. NÃO operar o amplificador em uma escrivaninha, mesa, prateleira ou de alguma forma inadequada plataforma nonstable.
AVISO: Ao usar produtos elétricos, adverte básica devem ser sempre seguidas, incluindo as seguintes:
1. Leia estas instruções.
2. Guarde estas instruções de segurança.
3. Preste atenção a todos os avisos.
9. Um aparelho com a construção de classe I devem ser conectado a uma tomada eléctrica com ligação de proteção. Não anule a finalidade de
segurança da ficha polarizada ou do tipo terra. Uma ficha polarizada possui duas lâminas, uma mais larga que a outra. Uma ficha do tipo terra
tem duas lâminas e um terceiro pino de aterramento. A lâmina larga ou o terceiro pino são fornecidos para sua segurança. Se a ficha fornecida
não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.
a) O fio que é colorido verde e amarelo tem de ser ligado ao terminal que está marcada com a letra E, o símbolo de terra, de cor verde ou
c) O fio que é castanho deve ser ligado ao terminal que está marcada com a letra L ou a cor vermelha.Aparelhos elétricos.
5. Não use este aparelho perto da água.
colorido em verde e amarelo.
8. Não instale perto de fontes de calor, como radiadores, aquecedores, fogões ou outros aparelhos (incluindo amplificadores) que produzem calor.
4. Siga todas as instruções.
15. Nunca quebre o pino terra. Ligue apenas a uma fonte de energia do tipo marcadas na unidade adjacente ao cabo de fornecimento de energia.
16. Se este produto for para ser montado em um bastidor de equipamentos, o suporte traseiro deve ser fornecido.17. Nota para o Reino Unido:
Se as cores dos fios do cabo de alimentação da unidade não correspondem com os terminais na ficha, faça o seguinte:
12. Use somente com o carrinho, estrutura, tripé, suporte, ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando utilizar um
carrinho, tenha cuidado ao mover o conjunto carrinho / dispositivo para evitar danos provocados pela queda.13. A ficha da tomada ou aparelho
forem utilizados como dispositivo de desconexão e deve estar sempre acessível. O usuário deve permitir o acesso fácil a qualquer ficha,
acoplador de alimentação e interruptor de rede usada em conjunto com esta unidade, assim, tornando-o acessível. Desligue o aparelho durante
tempestades com raios ou quando não for utilizado por longos períodos de tempo.
b) O fio é de cor azul, que tem de ser ligado ao terminal que está marcada com a letra N ou a cor preta.
10. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, receptáculos de conveniência e no ponto de saída do
aparelho.
18.This não deve ser exposto a respingos e os cuidados devem ser tomados para não colocar objetos que contenham líquidos, tais como vasos,
sobre o aparelho.
14. Solicite a assistência de pessoal qualificado. A manutenção é necessária quando o aparelho tiver sido danificado de qualquer maneira, como
quando o cabo de alimentação ou a ficha estiverem danificados, líquido foi derramado ou objetos caídos dentro do aparelho, o aparelho tenha
sido exposto à chuva ou umidade, não operar normalmente, ou se tiver caído.
19. A exposição a níveis de ruído extremamente alta pode causar uma perda permanente da audição. Os
indivíduos variam consideravelmente a susceptibilidade ao ruído induzido perda de audição, mas quase todo
mundo vai perder alguma audição se expostos a ruído suficientemente intensa durante um tempo suficiente.
Segurança do Trabalho do governo dos EUA e Administração de Saúde (OSHA) especificou os seguintes
exposições de nível de ruído admissíveis: de acordo com OSHA, a exposição em excesso dos limites
admissíveis acima poderia resultar em alguma perda de audição. Tampões ou protectores para o canal auditivo
ou sobre as orelhas, deve ser usada quando se opera este sistema de amplificação de modo a evitar a perda
permanente da audição, se a exposição for superior a dos limites tal como descrito acima. Para garantir contra
a exposição potencialmente perigoso para elevados níveis de pressão de som, recomenda-se que todas as
pessoas expostas a um equipamento capaz de produzir níveis elevados de pressão sonora, como este sistema
de amplificação de ser protegidos por protetores auditivos enquanto esta unidade está em operação.
11. Utilize apenas ligações / acessórios fornecidos pelo fabricante.
20. Símbolos e nomenclatura utilizados no produto e nos manuais de produtos, destinados para alertar o operador para as áreas onde o cuidado
extra pode ser necessário, são os seguintes:
6. Limpe apenas com um pano seco.
Com a intenção de alertar o utilizador para a presença de "tensão perigosa" alto dentro do recinto produtos que poderá ser suficiente para
constituir um risco de choque elétrico para as pessoas.
7. Não bloqueie qualquer uma das aberturas de ventilação. Instale de acordo com as instruções do fabricante.
duração por
Dia em Horas DBA Nível de som,
resposta lenta
INSTRUÇÕES DE SEGURANÇA
CAUTION:
WARNING:
EN
PT

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
INTRODUÇÃO
1: ENTRADA: Para conectar a la salida de su
amplificador elegido. Verifique las
especificaciones técnicas de su amplificador
para asegurarse de que su capacidad de
transmisión y potencia de salida sean
adecuadas para usar con el TNA-1800S-G2.
3: CONECTORES DE TERMINALES M4:
Provistos para mayor flexibilidad de cableado.
Estos están conectados internamente a los
conectores NL4 como se puede ver en el
diagrama a continuación.
O subwoofer passivo TNA-1800S-G2 possui um woofer de baixa frequência de 18" projetado pela HH com saída
excepcionalmente alta. Equipado com hardware de montagem integrado, o TNA-1800-G2 pode ser instalado de maneira rápida e
fácil. O TNA-1800S-G2 oferece um SPL máximo de 135 dB e uma resposta de frequência tão baixa quanto 30Hz.
PAINEL TRASEIRO
Quando combinado com o TNA-2051 e o TNA-1200S-G2, o TNA-1800S-G2 oferece uma solução perfeita para instalação. Ideal
para locais, escolas, ginásios de esportes, academias, hotéis e muito mais.
2: LINK: Conectado en paralelo con el
conector INPUT que permite agregar gabinetes
adicionales a la cadena de altavoces.
SISTEMA DE DIAGRAMA:
NO CONECTE UN SEGUNDO AMPLIFICADOR A LA SALIDA DE LINK NI A LOS CONECTORES DEL
TERMINAL M4!
EN
PT
16
LF DRIVER
(NOT CONNECTED)
(NOT CONNECTED)
1+ 1+1+
1- 1-1-
2- 2-2-
2+ 2+2+
LINK
(LINK)
(NOT CONNECTED)
(NOT CONNECTED)
1- 1-1-
2- 2-2-
2+ 2+2+
1+ 1+1+
INPUT
(INPUT)
_
+
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MADE IN CHINA
+
-
+
-
IMPEDANCE
POWER AES
CONTINUOUS
POWER PEAK
8Ω
500W
1000W
2000W
SN:ABC1234567890
MODEL: TNA-1800S-G2
3
12

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
5. 请勿在近水处使用该电器。
9. 与 I类建筑设备连接时，应连接到带保护的电源插座上。不要忽视极性或接地类型插头的安全作用。极性插头具有两个片状电极，其
中一个较宽。接地类型插头具有两个片状电极和第三只接地脚。宽片状电极或第三只接地极用于保证使用者及电器的安全。如所提供
的插头不适用于插座，须请专业人员更换，切勿自行更换电源插座。
11. 仅可采用制造商提供的附件或配件。
13. 电源插头或该电器的转接插头，应保持其易操作性。用户应使用与该电器匹配的电源插头、连接器和电源开关，应易于操作。在雷
雨或长时间不使用时，拔下该电源插头。
15. 请勿折断电源插头上的接地极。仅可连接到在插头的片状电极旁边已标注符号的极性上。
17. 仅适用于英国的注意事项。如该电器的电源线中电缆颜色与插头片状电极不相符，请按照以下步骤进行操作：
1. 阅读这些说明。
19.如果人处于极高噪音级中可能会造成永久失聪。每个人受噪音导致听力损害的差异很大。然而若长时
间处于极强噪音中，任何人几乎都会造成不同程度的听力损害。美国政府职业安全健康管理局
（OSHA）指定了以下允许范围内的噪音级别，见右表：根据OSHA，任何超出上述允许的极限范围可
导致不同程度的听力损害。在运行该电器时，人体处于超出了以上设定的限制，须佩戴耳塞或配备耳朵
的保护装置，以预防永久性听力损害。为避免可能处于强声压程度的危险，该电器运行时，建议处于强
声压程度下的所有人均配备听力保护装置。
2. 确保此类说明放置于安全处。
3. 注意所有警告。
󸂸告：使用电󶈡产品时，应󶚲终󸇍󷕠基本的注󶟞事项，󶗶括󷉖󷈻各项：
4. 请遵守所有说明。
6. 仅可用干布清洁该电器。
7. 请勿堵塞该电器上的任何通风口。根据制造商的说明进行安装。
8. 请勿将该电器安装在靠近热源，如散热器、热风机、炉子或其他发热设备（包括功率放大器）。
10. 保护电源线，不被踩踏或挤压，尤其在插头、插座以及电源线的连接处。
12. 仅可使用制造商指定的、或与该电器一同出售的货车、台架、三脚架、支架或台桌。使用货车，及移动货车/搬运该电器时，须注
意，避免倾翻产生损坏。
14. 当该电器受到任何方式的损坏时，如：电源线或插头被损坏、液体泼溅或物体落入电器内、该电器放置于有雨水或潮湿处、及该电
器坠落后，无法正常运行，需进行检修时，必须请有资格认证的维修人员进行维修。
16. 如此电器须安装在设备架上，应提供后部支架。
a) 黄绿色电缆须连接至标有字母“E”的电极，为接地符号。颜色为黄绿色或绿色。
b) 蓝色电缆须连接至标有字母“N”的电极，颜色为蓝色或黑色。
c) 棕色电缆须连接至标有字母“L”的电极，颜色为棕色或红色。
18. 该电器不能放置于有水滴或有水溅出的地方，须注意，不要将盛有液体的容器，如花瓶放在该电器上。
20. 用于产品和说明书上的符号和术语是为了提醒操作人员注意需要额外注意的地方，具体如下：
旨在提醒使用者小心产品空箱内的未绝缘“危险电压”，这可能足以对人构成触电危险。
旨在提醒使用者与产品一起提供的说明书中的重要操作和维护（保修）说明。小心触电-不能打开
为了降低触电风险，请不要打开盖子。里面不含任何用户可用的配件。请将维修交于被许可的人员。
为避免触电或火灾，请不要将本产品置于雨中或潮湿环境中。在使用本产品前，请仔细阅读操作说明。
重要安全说明
如果你的产品是倾斜的结构或是后倾款式的箱体，请小心使用该设计󷣻征。由于功󶢇可󷉖在󶬝󶮭和后倾󶢡式󷉁间转
换，请在平坦、󶩥固的󶺣面使用该产品。请不要在桌子、架子或其󶛕不󸆎合、不󶩥固的平󶘘上使用该功󶢇。
2000m
该产品仅适用于非热带气候条件下安全使用该产品仅󸆎用于󶦵󷗴2000m󷉖󷈻地󷌓󶛙全使用
21.
CAUTION:
WARNING:
EN
CN
17

Designed and Engineered in the UK by HH Electronics LTD.
© 2022 HH Electronics Ltd
TNA LINE ARRAY SYSTEM LIVE SOUND & INSTALLATION
介绍
到 NL4 连󶡀󶈡，如󷈻图󶠖示。
后面󷛎
3：M4 端子连󶡀󶈡：提供额󶚗的
󶡀线灵活性。 这些在󷋌󷁛连󶡀
TNA-1800S-G2 󷚎源线阵列󷉡音炮采用 HH 设计的 18" 低频󷉡音炮，󶇲有󷋞色的󷆫输󷋞。配备󸌜成
的󷿺配硬件，TNA-1800-G2 可以快速轻󷛍地󶛙󷿺。TNA-1800S-G2 提供最大声压级为 135 dB，并
提供低至 30Hz 的频󶪂响应。
系统图：
2：LINK：与 INPUT 连󶡀󶈡并
联连󶡀，󷊷许󷒊额󶚗的箱体󶧐加󶗙
扬声󶈡链中。
󶕎 TNA-2051 和 TNA-1200S-G2 结合使用时，TNA-1800S-G2 可提供理想的场地󶛙󷿺或点源󸁇决󶢡
󶤂。󸌼常󸆎合场地、学󶣹、运动场、健󸄸󷗗、酒󶝮等。
1：输󷋅：连󶡀󶗙您选择的󶢇大󶈡的
输󷋞。 检󷛝󶢇大󶈡的技术规格，󷨲
保其驱动󷱮力和输󷋞功󶪂󸆎合󶕎
TNA-1800S-G2 机󷛛一起使用。
请勿󷒊󶮼二个󶢇大󶈡连󶡀󶗙链路输󷋞或 M4 端子连󶡀󶈡！
EN
CN
18
LF DRIVER
(NOT CONNECTED)
(NOT CONNECTED)
1+ 1+1+
1- 1-1-
2- 2-2-
2+ 2+2+
LINK
(LINK)
(NOT CONNECTED)
(NOT CONNECTED)
1- 1-1-
2- 2-2-
2+ 2+2+
1+ 1+1+
INPUT
(INPUT)
_
+
WIRING
± 1 INPUT
± 2 N/A
INPUT LINK
DESIGNED AND ENGINEERED
IN THE UK BY
WWW.HHELECTRONICS.COM
MADE IN CHINA
+
-
+
-
IMPEDANCE
POWER AES
CONTINUOUS
POWER PEAK
8Ω
500W
1000W
2000W
SN:ABC1234567890
MODEL: TNA-1800S-G2
3
12

Model number:
Serial number:
Place of purchase:
Date of purchase:
hhelectronics
www.hhelectronics.com
hhelectronics
hhelectronics
REVISION 1.00
