JBL PB8 User manual

PB8
Congratulations…
…for purchasing a JBL Powered Subwoofer.
When used with your current Audio/Home-Theatre system, the JBL subwoofer will deliver all the realism
and excitement present in today’s music and film digital soundtracks.
This subwoofer has been designed to give you many years of trouble-free listening enjoyment. Though easy
to install, we recommend that you read carefully through this instruction manual, and to save your bill
of sale in the unlikely event that your subwoofer requires servicing.
Safety Instructions
• We recommend that the subwoofer be
unplugged from the wall during lightning
storms, and when not used for an extended
period of time.
• Do not use wherever there is a risk that the
subwoofer may come into contact with water
or excessive moisture such as near pools,
bathtubs and wet basements.
• In the event of a malfunction, do not attempt
to service the product yourself. Please contact
your JBL dealer.
• Before making connections to your receiver or
processor, please make sure the subwoofer is
unplugged from the wall and that your the
audio/video receiver or surround processor is
in off position.
21000 TransCanada
Baie D’Urfé, QC, Canada • H9X 4B7
tel: [phone] • fax: [phone]
www.eriksonconsumer.com
© 2003 Jam Industries Ltd.
Step 1
Subwoofer Placement
Low frequency sound is generally non-directional. This allows for great
flexibility in the placing of a subwoofer, as it is difficult for the human
ear to discern where the low frequency sound originates. Ideally,
however, the subwoofer will be placed on the same plane as the main
left/right speakers.
Placement Tip:
Bass output varies with position. For more bass output, place the
subwoofer near a wall boundary. Placing the subwoofer closer to
a corner of the room will increase the bass output considerably.
Step 2
Connecting The Subwoofer
A) Line Level Connection
(also knows as "Low-Level").
Connect the audio/video receiver or processor’s subwoofer output,
to the JBL Subwoofer’s L/R Line Level input. (Optionally, you may
connect your Left/Right speakers as shown below.
Line-Level connection Tip:
Some receivers and processors have a single subwoofer output. In
such cases it is recommended to use a "Y" adapter.
B) Speaker Level Connection
(also knows as "High-Level").
Connect the audio/video receiver’s Left/Right main channel outputs to
the JBL PB8 L/R Speaker Level Inputs. Make sure to connect "+" (Red)
to "+" ( Red), and "-" ( Black) to "-" (Black). (Optionally, you may
connect your Left/Right speakers as shown below.
High-Level connection Tip:
When using small satellite speakers, connecting the JBL subwoofer
with the Speaker Level inputs and then connecting L/R satellites to
the "Speaker out" will automatically limit the low frequency sent to
the small speakers with the high-pass filter built into the JBL
subwoofer. This is helpful to small speakers, in that they will then
not be required to reproduce frequencies that may be beyond their
operating range.
You may now plug your subwoofer’s power cord to the A/C wall outlet.
You are now ready to use your new JBL subwoofer.
Step 3
Powering Up
A) On/Off Switch
Your may choose to have your Subwoofer turn
on automatically once it senses an incoming
signal. In that case please select the "Auto"
position on the back of the amplifier. The
amplifier will turn itself off to stand-by mode if it does not sense a
signal after approximately 10 seconds. When listening at very low
levels, the amplifier’s signal may be too low to turn the amplifier on
automatically. In such cases please select the "On" position on the
amplifier. When in the "Off" position the Subwoofer will remain in
stand-by mode and not be triggered by an incoming signal.
B) Phase
The Phase switch allows your subwoofer to
match the output of the bass driver in relation
to the other speakers in the listening room.
The correct position for this switch is
whichever way produces more perceived bass. You may experiment by
switching between 0º and 180º, and determining which position
sounds best. In most cases, however, leaving the switch in the 0º
position will produce the best results.
C) Setting the Volume and Crossover Frequency:
The Crossover Frequency control
determines the frequency below which the
subwoofer will play. This frequency is
manually controlled and is continuously
variable between 60-180Hz. You can
experiment with which position works best
with your main speakers by turning
this control until the sound of the low
frequency coming from the subwoofer is
nicely blended with the sound of your main speakers.
Crossover setting tip:
When using small speakers (speakers with a 6" or less main woofer)
set this control toward the "180" position. When using larger
speakers (speakers with an 8" or more main woofer) set the control
closer to the "60" position.
Volume
When setting the volume control at the
subwoofer, begin with your main speakers
playing at a normal listening level and the
volume control at the subwoofer completely
in the off position (counterclockwise
position). Then, begin to turn up the
volume at the subwoofer slowly (clockwise)
until the desired bass response is achieved.
Bass output will then be regulated by your
A/V receiver’s volume control.
Volume setting tip:
Have one person sit at the regular listening position, and a second
person turn up the volume at the subwoofer until the desired bass
output is achieved at the listening position. Remember most natural
sounding bass results when bass reproduction is balanced with the
main speakers.
Do not block the tuned
port: Allow a few inches
of space behind the
subwoofer.
VOLUME
HIGH LEVEL OUT
TO SPEAKERSRL
AUTO
PHASE
POWER LINE IN
L
MIN
OFF
0º 180º
ON
MAX
CROSSOVER
60Hz 180Hz
HIGH LEVEL IN
FROM AMPLIFIERRL
LFE
R
VOLUME
HIGH LEVEL OUT
TO SPEAKERSRL
AUTO
PHASE
POWER LINE IN
L
MIN
OFF
0º 180º
ON
MAX
CROSSOVER
60Hz 180Hz
HIGH LEVEL IN
FROM AMPLIFIERRL
LFE
R
AUTO
OFF ON
PHASE
0º 180º
INSTRUCTIONAL MANUAL
POWERED SUBWOOFER
CROSSOVER
60Hz 180Hz
VOLUME
MIN MAX
100 Watts peak power
8" Reinforced Paper Cone
High-Level & Low-Level @ 120Hz
High-Level w/ High Pass @ 120Hz
Low-Level Full Range
60Hz-180Hz - Continuously variable
34Hz-180Hz
153/4” x 103/4” x 153/8”
26 lbs
PB8
Amplifier Power:
Driver:
Inputs:
Outputs:
Crossover Frequency:
Frequency Response:
Dimensions (HWD):
Weight:
Specifications

Étape 1
Placement du caisson
Les sons de basses fréquences sonts non-directionnels. Ceci donne au caisson
sous-grave une grande flexibilité dans son emplacement, car il est difficile pour
l'oreille humaine de discerné où les sons de basses fréquences origine.
Cependant, dans le cas idéal, le caisson sous-grave sera placé au même plan que
les haut-parleurs principaux de droite/gauche.
Conseil pratique pour le placement:
La présence de basses fréquences varie selon l’emplacement du caisson. Pour
une plus grande présence de basses, placez le caisson près d’un mur. Le
placement du caisson sous-grave dans un coin de la salle augmentera la
sortie des basses fréquences considérablement.
Étape 2
Reliez le caisson sous-grave
A) Raccordement avec l’entrée de bas niveau (RCA)
(" Low level in ") :
Reliez la sortie RCA caisson sous-grave du récepteur ou le processeur audio/vidéo,
à l'entrée de bas niveau du caisson.
Conseil pratique pour le raccordement:
Quelques récepteurs et processeurs audio/vidéo sont munis que d’une sortie
simple de ‘subwoofer’. Dans ces cas-ci il serait recommandable d'utiliser
un adaptateur de type " Y ".
B) Raccordement avec l’entrée de niveau haut-parleur
(Spkr-in ) :
Reliez les sorties principales droite/gauche du récepteur audio/vidéo aux entrées
de niveau haut-parleur (Spkr-in) droit/gauche. Assurez-vous de bien relier la
borne " + " (rouge) à " + " (rouge), et la borne " -" (noir) à " - " (noir).
Conseil pratique pour le raccordement avec niveau
haut-parleur:
Si vous utilisez des petits haut-parleurs satellites, vous pouvez relier le sous
grave avec l’entrée de niveau haut-parleur, et puis relier les satellites de
gauche/droit à la sortie de niveau haut-parleur. Ceci a pour effet de limiter
automatiquement les basses fréquences envoyées aux petits satellites avec le
filtre passe-haut intégré du caisson. Dans ce cas, les haut-parleurs satellites
ne seront pas alors exigés de reproduire des fréquences qui peuvent être
au-delà de leur plage de fonctionnement.
Vous pouvez maintenant brancher le cordon AC du caisson à la prise murale.
Vous êtes maintenant prêt à utiliser votre nouveau caisson sous-grave.
Étape 3
Utilisation
A) Commutateur ‘On/Off’:
Vous pouvez choisir de faire mettre sous tension votre
caisson sous-grave automatiquement une fois qu’il
détecte un signal parvenant de votre récepteur audio,
en choisissant le mode "Auto" en l’endos du caisson
sur l’amplificateur. L'amplificateur se mettra en
position d’attente s’il ne détecte pas de signal après un délais d’environs
10 seconds. A de très bas niveaux d’écoute, le signal de votre récepteur audio peut
être trop faible pour mettre l'amplificateur du caisson sous tension
automatiquement. Veuillez dans ces cas-ci choisir la position "On" sur
l'amplificateur. Dans la position "Off" le caisson restera dans le mode d’attente et
ne sera pas mis en fonction par un signal du récepteur.
B) Commutateur de Phase:
Le commutateur de phase permet à votre subwoofer
d'apparier la sortie du caisson sous-grave aux autres
haut-parleurs dans la salle d’écoute. La position
correcte pour ce commutateur est n'importe la quelle
produit des basses plus perçues. Vous pouvez expérimenter en alternant entre 0º
et 180º, pour déterminer quelle position offre un meilleur rendement. Cependant
dans la plupart des cas en laissant le commutateur dans la position 0º produira
les meilleurs résultats.
C) Fréquence de Croisement:
La fréquence de croisement détermine quelles
fréquences seront amplifiés par le caisson sous-
grave. Cette fréquence de coupure peut être
contrôlée manuellement et est continuellement
variable entre 60-180Hz. Vous pouvez
expérimenter avec la position de cette commande
jusqu'à ce que les basses fréquence produites par le
caisson soient bien intégrées avec le son de vos
enceintes principales.
Conseil pratique sur le réglage de la fréquence
de croisement.
Si des petits haut-parleurs sont utilisés (enceintes avec des haut-parleurs
principaux de 15cm ou moins) placez cette commande vers la position"
180". Si vous utilisez de plus gros haut-parleurs (enceintes avec des haut-
parleurs principaux de 20cm ou plus) placez la commande plus près de la
position " 60 ".
Volume:
Pour régler le volume du caisson, commencez par
faire jouer vos haut-parleurs principaux a un
niveau normal d'écoute et avec la commande de
volume au caisson complètement à la position off
(tourner le contrôle dans le sens contraire des
aiguilles d'une montre). Puis, commencez à
augmenter le volume du caisson lentement (dans
le sens des aiguilles d'une montre) jusqu'à ce que
la réponse de basses fréquences désirée soit
réalisée. Le volume du caisson sera ensuite réglé
par votre commande de volume au récepteur.
Conseil pratique pour le réglage du volume.
Le réglage du volume se fait plus facilement avec l’aide dune deuxième
personne. Faites qu’une personne soit assise à la position régulière d'écoute,
et que la deuxième personne augmente le volume au caisson jusqu’à ce que
le niveau de volume désirée soit réalisé à la position d'écoute. Rappelez-vous
que les résultats les plus satisfaisant sont réalisé quand la reproduction
basses fréquences est équilibrée avec les haut-parleurs principaux.
PB8
Félicitations…
…pour avoir choisi le caisson sous-graves amplifié de JBL.
Quand utilisé avec votre système audio stéréo ou cinéma-maison, le caisson sous-graves amplifié de JBL
vous livrera tout le réalisme et la passion présente dans la musique et les bandes sonores numériques des
films et disques compacts d’aujourd’hui.
Cette enceinte a été conçue pour être facile à installer et à vous donner des années de plaisir d'écoute sans
panne. Cependant, nous recommandons que vous lisez soigneusement ce manuel d'instruction avant
l’installation, et de sauve garder votre facture d’achat dans l'événement peu probable que votre enceinte
exige de l'entretien.
Information de sécurité
• Nous recommandons que le caisson soit débranché
du mur pendant les orages de foudre, et quand
non utilisé pendant une période étendue.
• N'utilisez pas où il y a risque que le caisson
puissevenir en contact avec l'eau ou dans des
emplacements excessivement humides, telle que
proche des piscines, des baignoires ou dans des
sous-sols très humides.
• En cas d'une panne de fonctionnement, n'essaye
pas d'entretenir le produit vous-même. Veuillez
contacter votre marchand autorisé JBL.
• Avant d'établir les raccords à votre récepteur ou
processeur, assurez-vous que le caisson est
débranché du mur et que votre récepteur audio/
vidéo ou votre processeur est dans la position ‘Off’.

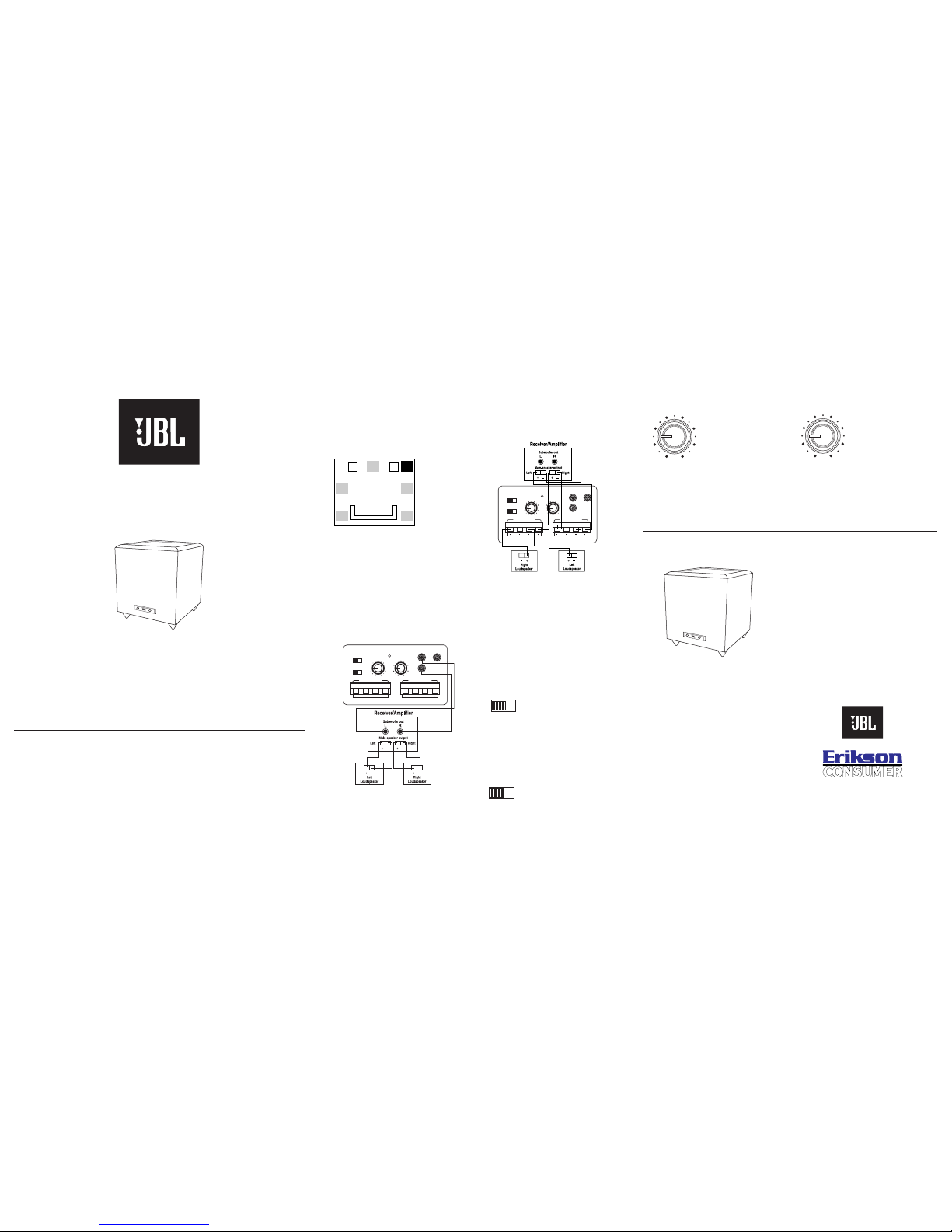

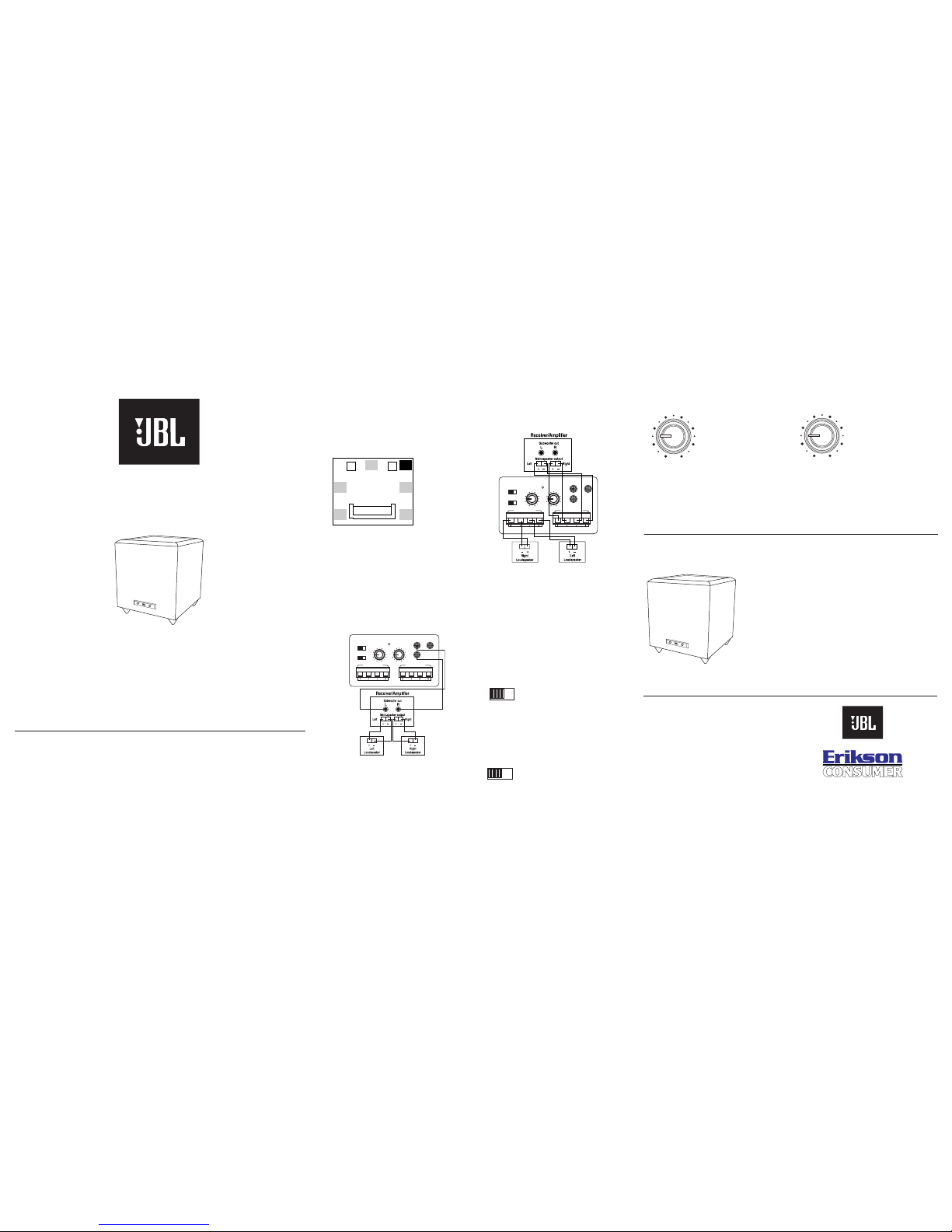

MANUEL D’INSTRUCTION
CAISSON SOUS-GRAVE AMPLIFIÉ
VOLUME
HIGH LEVEL OUT
TO SPEAKERSRL
AUTO
PHASE
POWER LINE IN
L
MIN
OFF
0º 180º
ON
MAX
CROSSOVER
60Hz 180Hz
HIGH LEVEL IN
FROM AMPLIFIERRL
LFE
R
VOLUME
HIGH LEVEL OUT
TO SPEAKERSRL
AUTO
PHASE
POWER LINE IN
L
MIN
OFF
0º 180º
ON
MAX
CROSSOVER
60Hz 180Hz
HIGH LEVEL IN
FROM AMPLIFIERRL
LFE
R
AUTO
OFF ON
PHASE
0º 180º
Ne bloquez pas l’évent
accordé: Permettez quelques
centimètres d'espace derrière
le caisson sous-grave.
Specifications
CROSSOVER
60Hz 180Hz
VOLUME
MIN MAX
21000 TransCanada
Baie D’Urfé, QC, Canada • H9X 4B7
tél: [phone] • fax: [phone]
www.eriksonconsumer.com
© 2003 Jam Industries Ltd.
100 Watts puissance maximale
203mm à cône de papier renforcé
Entrée de bas niveau, entrée de niveau H.P.
Sortie de niveau H.P. avec filtre passe-haut à 120Hz
Sortie de bas niveau à pleine gamme de fréquence
60Hz-180Hz - Continuellement variable
34Hz-180Hz
400 x 324 x 371mm
11.34 kg.
PB8
Amplificateur de Puissance:
Haut-parleur:
Entrées:
Sorties:
Fréquence de Croisement:
Résponse en fréquence:
Dimensions (HLP):
Poids:
