Hilti TE2 User manual

TE 2
TE 2-M
TE 2-S English 1
עברית 9

1

2
3
4
5

6
7
8
9

TE 2
TE 2-M
TE 2-S
en Originaloperatinginstructions....................................... 1
he הוראותהפעלהמקוריות ............................................. 9

*2059547* 2059547 English 1
Original operating instructions
1 Information about the operating instructions
1.1 About these operating instructions
• Read these operating instructions before the product is used or operated for the first time. This is a
prerequisite for safe, trouble-free handling and use of the product.
• Observe the safety instructions and warnings in these operating instructions and on the product.
• Always keep the operating instructions with the product and make sure that the product is accompanied
by these operating instructions only, when the product is given to other persons.
1.2 Explanation of symbols
1.2.1 Warnings
Warnings alert persons to hazards that occur when handling or using the product. The following signal words
are used:
DANGER
DANGER !
▶Draws attention to imminent danger that will lead to serious personal injury or fatality.
WARNING
WARNING !
▶Draws attention to a potential threat of danger that can lead to serious injury or fatality.
CAUTION
CAUTION !
▶Draws attention to a potentially dangerous situation that could lead to personal injury or damage to the
equipment or other property.
1.2.2 Symbols in the operating instructions
The following symbols are used in these operating instructions:
Comply with the operating instructions
Instructions for use and other useful information
Dealing with recyclable materials
Do not dispose of electric equipment and batteries as household waste
1.2.3 Symbols in illustrations
The following symbols are used in illustrations:
These numbers refer to the illustrations at the beginning of these operating instructions.
The numbers in illustrations refer to important work steps or to components important for the
work steps. In the text, the corresponding numbers draw attention to these work steps or compo-
nents, e.g. (3).
Item reference numbers are used in the overview illustration and refer to the numbers used in
the key in the product overview section.
This symbol is intended to draw your special attention to certain points for handling the product.

2 English 2059547 *2059547*
1.3 Product-dependent symbols
1.3.1 Symbols on the product
The following symbols are used on the product:
Drilling without hammer action
Drilling with hammering action (hammer drilling)
Drilling without hammering, 1st gear
Drilling without hammering, 2nd gear
Light hammering action
Forward / reverse
Rated speed under no load
Revolutions per minute
Protection class II (double-insulated)
1.4 Product information
Hilti products are designed for professional use and may be operated, serviced and maintained only by
trained, authorized personnel. This personnel must be specifically informed about the possible hazards. The
product and its ancillary equipment can present hazards if used incorrectly by untrained personnel or if used
not in accordance with the intended use.
The type designation and serial number are printed on the rating plate.
▶Write down the serial number in the table below. You will be required to state the product details when
contacting Hilti Service or your local Hilti organization to inquire about the product.
Product information
Rotary hammer TE 2 | TE 2S | TE 2M
Generation 02
Serial no.
1.5 Declaration of conformity
We declare, on our sole responsibility, that the product described here complies with the applicable directives
and standards. A copy of the declaration of conformity can be found at the end of this documentation.
The technical documentation is filed here:
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany
2 Safety
2.1 General power tool safety warnings
WARNING Read all safety warnings, instructions, illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
▶Keep work area clean and well lit. Cluttered or dark areas invite accidents.
▶Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
▶Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.

*2059547* 2059547 English 3
Electrical safety
▶Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
▶Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
▶Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
▶Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
▶When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
▶If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
▶Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
▶Use personal protective equipment. Always wear eye protection. Protective equipment such as a
dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will
reduce personal injuries.
▶Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power
source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on
the switch or energising power tools that have the switch on invites accidents.
▶Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
▶Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
▶Dress properly. Do not wear loose clothing or jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
▶If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
▶Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore
tool safety principles. A careless action can cause severe injury within a fraction of a second.
Power tool use and care
▶Do not force the power tool. Use the correct power tool for your application. The correct power tool
will do the job better and safer at the rate for which it was designed.
▶Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
▶Disconnect the plug from the power source and/or remove the battery pack, if detachable, from
the power tool before making any adjustments, changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of starting the power tool accidentally.
▶Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
▶Maintain power tools and accessories. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power tool’s operation. If damaged,
have the power tool repaired before use. Many accidents are caused by poorly maintained power
tools.
▶Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
▶Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
▶Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

4 English 2059547 *2059547*
Service
▶Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
2.2 Hammer safety warnings
Safety instructions for all operations
▶Wear ear protectors. Exposure to noise can cause hearing loss.
▶Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury.
▶Hold the power tool by insulated gripping surfaces, when performing an operation where the
cutting accessory may contact hidden wiring or its own cord. Cutting accessory contacting a "live"
wire may make exposed metal parts of the power tool "live" and could give the operator an electric
shock.
Safety instructions when using long drill bits with rotary hammers
▶Always start drilling at low speed and with the bit tip in contact with the workpiece. At higher
speeds, the bit is likely to bend if allowed to rotate freely without contacting the workpiece, resulting in
personal injury.
▶Apply pressure only in direct line with the bit and do not apply excessive pressure. Bits can bend
causing breakage or loss of control, resulting in personal injury.
2.3 Additional safety instructions
Personal safety
▶Modification of the tool is not permitted.
▶Keep the grips dry, clean and free from oil and grease.
▶Check that the side handle is fitted correctly and tightened securely.
▶Improve the blood circulation in your fingers by relaxing your hands and exercising your fingers
during breaks between working.
▶The power tool is not intended for use by debilitated persons who have received no special training.
▶Keep the power tool out of reach of children.
▶Avoid touching rotating parts. Switch the power tool on only after bringing it into position at the
workpiece. Touching rotating parts, especially rotating drill bits or other accessories, may lead to injury.
▶Always lead the supply cord and extension cord away from the power tool to the rear while
working. This helps to avoid tripping over the cord while working.
▶Dust from materials, such as paint containing lead, some wood species, concrete / masonry / stone
containing silica, and minerals as well as metal, may be harmful. Contact with or inhalation of the dust
may cause allergic reactions and/or respiratory or other diseases to the operator or bystanders. Certain
kinds of dust are classified as carcinogenic such as oak and beech dust, especially in conjunction with
additives for wood conditioning (chromate, wood preservative). Material containing asbestos may be
handled only by specialists. Use a dust removal system whenever possible. To achieve a high level
of dust collection, use a suitable vacuum cleaner. When indicated, wear a respirator appropriate
for the type of dust generated. Ensure that the workplace is well ventilated. Follow national
requirements for the materials you want to work with.
▶In the event of a power failure or interruption in the electric supply, switch the power tool off,
unplug the supply cord and release the switch lockbutton (if applicable). This will prevent accidental
restarting when the electric power returns.
▶If the work involves breaking right through, take the appropriate safety measures at the opposite
side. Parts breaking away could fall out and / or fall down and injure other persons.
▶Observe the nationally applicable industrial safety regulations.
Electrical safety
▶Before beginning work, check the working area (e.g. using a metal detector) to ensure that no
concealed electric cables or gas and water pipes are present. External metal parts of the tool may
become live, for example, when an electric power line is damaged accidentally. This presents a serious
risk of electric shock.
▶Check the power tool’s supply cord at regular intervals and have it replaced by a qualified specialist
if found to be damaged. If the power tool’s supply cord is damaged it must be replaced with
a specially-prepared and approved supply cord available from Hilti Customer Service. Check
extension cords at regular intervals and replace them if found to be damaged. Do not touch the
supply cord or extension cord if it is damaged while working. Disconnect the supply cord plug
from the power outlet. Damaged supply cords or extension cords present a risk of electric shock.

*2059547* 2059547 English 5
Personal safety
▶Wear protective gloves. The rotary hammer may get hot during use. There is a risk of injury (cutting or
burning) if the accessory tool is touched while changing it.
3 Description

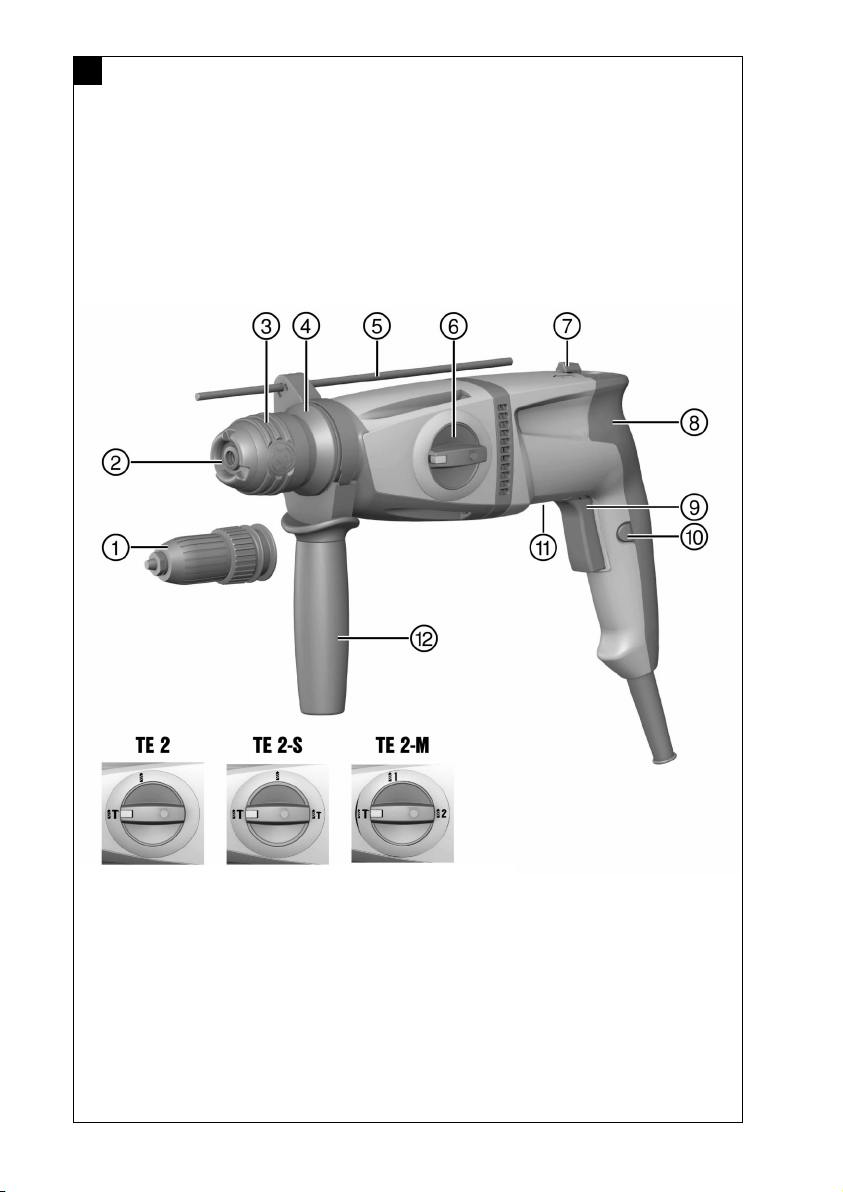

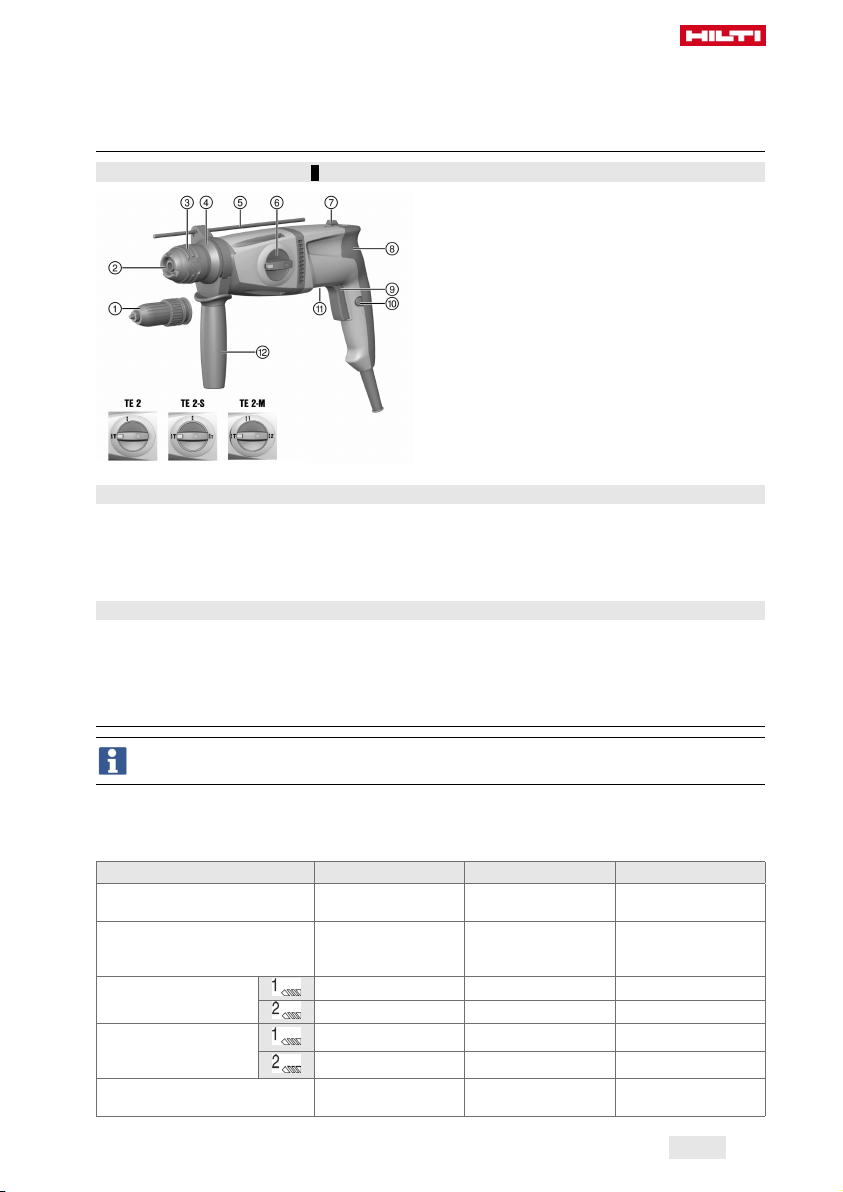

3.1 Overview of the product 1
@Three-jaw chuck (TE 2-M)
;Dust shield
=Chuck
%Chuck locking ring (TE 2-M)
&Depth gauge
(Function selector switch
)Forward / reverse switch
+Grip
§Control switch
/Lockbutton
:Rating plate
∙Side handle
3.2 Intended use
The product described is an electrically powered rotary hammer. It is designed for drilling in concrete,
masonry, drywall / gypsum board, plastic, wood, metal and for driving and removing screws.
▶The power tool may be operated only when connected to a power supply providing a voltage and
frequency in compliance with the information given on its type plate.
3.3 Items supplied
Rotary hammer, side handle, depth gauge, operating instructions.
Other system products approved for use with this product can be found at your local Hilti Store or online at:
www.hilti.group | USA: www.hilti.com
4 Technical data
For details of the rated voltage, current, frequency and/or input power, please refer to the power tool’s
country-specific type identification plate.
When powered by a generator or transformer, the generator or transformer’s power output must be at least
twice the rated input power shown on the rating plate of the power tool. The operating voltage of the
transformer or generator must always be within +5% and -15% of the rated voltage of the power tool.
TE 2 TE 2-S TE 2M
Weight in accordance with
EPTA procedure 01
2.7 kg 2.7 kg 2.9 kg
Drilling diameter range in con-
crete/masonry (hammer drill
bit)
4 mm … 22 mm 4 mm … 22 mm 4 mm … 22 mm
Drilling diameter
range in wood (solid)
4 mm … 20 mm 4 mm … 20 mm 10 mm … 20 mm
•/• •/• 4 mm … 10 mm
Drilling diameter
range in metal
(solid-head drill bit)
3 mm … 13 mm 3 mm … 13 mm 8 mm … 13 mm
•/• •/• 3 mm … 8 mm
Maximum length of the depth
gauge
180 mm 180 mm 180 mm

6 English 2059547 *2059547*
4.1 Noise information and vibration values in accordance with EN 62841
The sound pressure and vibration values given in these instructions were measured in accordance with a
standardized test and can be used to compare one power tool with another. They can also be used for a
preliminary assessment of exposure.
The data given represent the main applications of the power tool. However, if the power tool is used for
different applications, with different accessory tools, or is poorly maintained, the data can vary. This can
significantly increase exposure over the total working period.
An accurate estimation of exposure should also take into account the times when the power tool is switched
off, or when it is running but not actually being used for a job. This can significantly reduce exposure over
the total working period.
Identify additional safety measures to protect the operator from the effects of noise and/or vibration, for
example: maintaining the power tool and accessory tools, keeping the hands warm, organization of work
patterns.
Noise information
Sound power level (LWA)102.1 dB(A)
Uncertainty for the sound power level (KWA)3 dB(A)
Emission sound pressure level (L pA)91.1 dB(A)
Uncertainty for the sound pressure level (KpA)3 dB(A)
Vibration information
Vibration emission value for hammer drilling in concrete (ah, HD)12.1 m/s²
Vibration emission value for drilling in metal (ah, D)2.8 m/s²
Uncertainty for the given vibration value (K) 1.5 m/s²
5 Operation

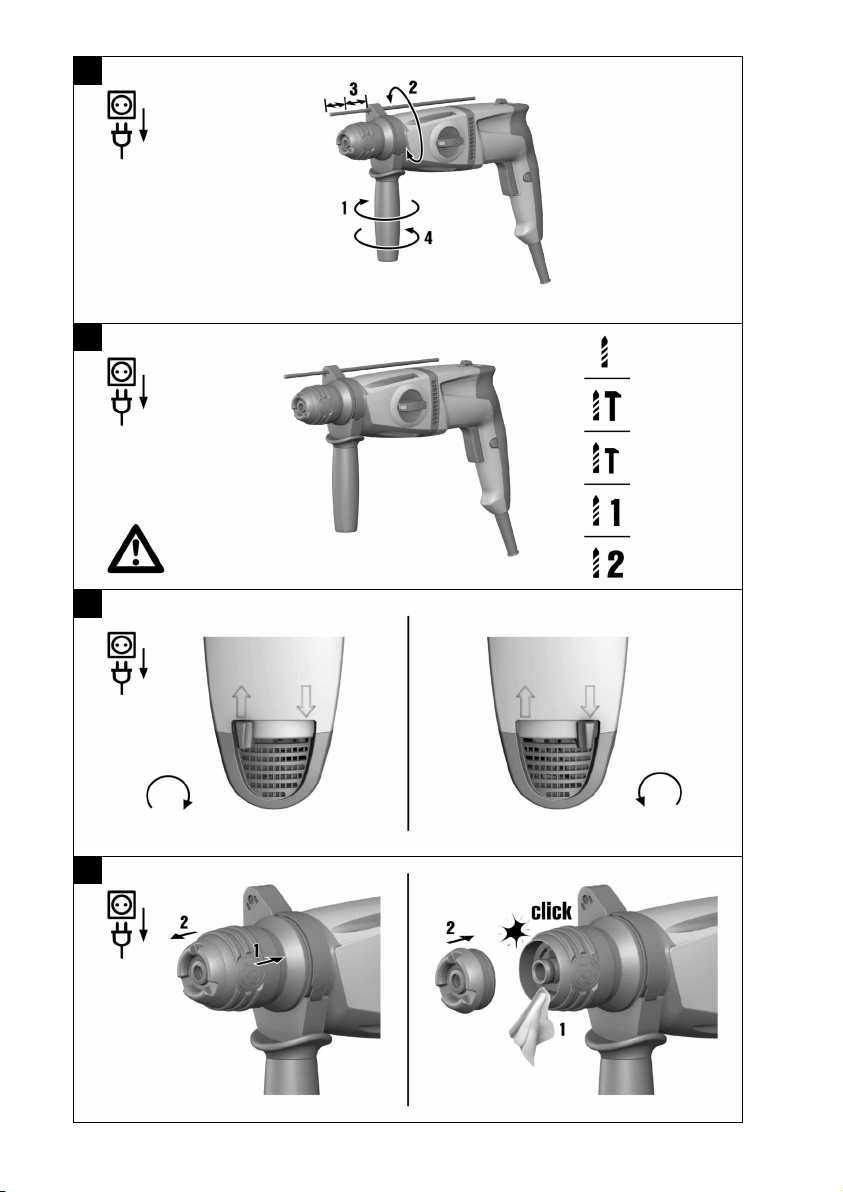

Fitting the side handle
CAUTION
Risk of injury! The depth gauge, if fitted but not used, might hinder the operator.
▶Remove the depth gauge from the tool.
CAUTION
Risk of injury! Loss of control over the product.
▶Check that the side handle is fitted correctly and tightened securely. Check that the clamping
band is engaged in the groove in the product.
2
TE 2-M
Fitting / removing the chuck
3
Fitting/removing the drill bit or other accessory: SDS chuck
Use of unsuitable grease may cause damage to the product. Use only the
recommended grease supplied by Hilti.
4
TE 2-M
Fitting/removing the drill bit or other accessory: Quick-release chuck
5
Adjusting the depth gauge
Always pay attention to the maximum length of the depth gauge.
6
Drilling with hammering action (hammer drilling) 7
TE 2-S
Light hammering action
7

*2059547* 2059547 English 7
TE 2
TE 2-S
Drilling
7
TE 2-M
Drilling in first gear or drilling in second gear
7
Forward / reverse
ATTENTION
Risk of damage Actuation while the tool is running may result in damage to the gearing.
▶Do not operate the forward / reverse switch while the motor is running.
8
6 Care and maintenance
WARNING
Electric shock hazard! Attempting care and maintenance with the supply cord connected to a power outlet
can lead to severe injury and burns.
▶Always unplug the supply cord before carrying out care and maintenance tasks.
Care
• Carefully remove stubborn dirt from the tool.
• Clean the air vents carefully with a dry brush.
• Use only a slightly damp cloth to clean the casing. Do not use cleaning agents containing silicone as
they can attack the plastic parts.
Maintenance
WARNING
Danger of electric shock! Improper repairs to electrical components may lead to serious injuries including
burns.
▶Repairs to the electrical section of the tool or appliance may be carried out only by trained electrical
specialists.
• Check all visible parts and controls for signs of damage at regular intervals and make sure that they all
function correctly.
• Do not operate the product if signs of damage are found or if parts malfunction. Have it repaired
immediately by Hilti Service.
• After cleaning and maintenance, fit all guards or protective devices and check that they function correctly.
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare
parts, consumables and accessories approved by Hilti for use with the product can be found at your
local Hilti Store or online at: www.hilti.group.
6.1 Replacing the dust shield 9
▶Replace the dust shield.
7 Transport and storage
• Do not transport electric tools with accessory tools fitted.
• Always unplug the supply cord before storing an electric tool or appliance.
• Store tools and appliances in a dry place where they cannot be accessed by children or unauthorized
persons.
• Check electric tools or appliances for damage after long periods of transport or storage.
8 Troubleshooting
If the trouble you are experiencing is not listed in this table or you are unable to remedy the problem by
yourself, please contact Hilti Service.

8 English 2059547 *2059547*
8.1 Troubleshooting
Trouble or fault Possible cause Action to be taken
The power tool doesn’t start. Interruption in the electric supply. ▶Plug in another electric tool or
appliance and check whether it
works.
No hammering action. The power tool is too cold. ▶Bring the tip of the drill bit
into contact with the working
surface, switch the rotary
hammer on and allow it to
run. If necessary, repeat the
procedure until the hammering
mechanism begins to operate.
The function selector switch is set
to “Rotary drilling only” .
▶Set the function selector switch
to the “Hammer drilling” position
.
The rotary hammer doesn’t
achieve full power.
The control switch is not fully
pressed.
▶Press the control switch as far
as it will go.
TE 2-S
Function selector switch set to
“Light hammering action” .
▶Set the function selector switch
to the “Hammer drilling” position
.
The gauge (cross section) of the
extension cord conductors is inad-
equate.
▶Use an extension cord with
an adequate conductor cross
section.
The drill bit cannot be re-
leased.
The chuck is not pulled back fully. ▶Pull the tool lock back as far as
it will go and remove the tool.
The drill bit makes no
progress.
The power tool has been set to
reverse rotation.
▶Set the power tool to forward
rotation.
9 Disposal
Most of the materials from which Hilti tools and appliances are manufactured can be recycled. The
materials must be correctly separated before they can be recycled. In many countries, your old tools,
machines or appliances can be returned to Hilti for recycling. Ask Hilti Service or your Hilti representative
for further information.
▶Do not dispose of power tools, electronic equipment or batteries as household waste!
10 RoHS (Restriction of Hazardous Substances)
The following link takes you to the table of dangerous substances: qr.hilti.com/r3682, (TE 2), qr.hilti.com/r3684
(TE 2-M) and qr.hilti.com/r3683 (TE 2-S).
You will find a link to the RoHS table, in the form of a QR code, at the end of this document.
11 Manufacturer’s warranty
▶Please contact your local Hilti representative if you have questions about the warranty conditions.

*2059547* 2059547 עברית 9
הוראותהפעלהמקוריות
1מידעעלהוראותההפעלה
1.1עלהוראותהפעלהאלו
•קראאתהוראותההפעלההאלהבמלואןלפניהשימושהראשון.רקכךניתןלהבטיחעבודהבטוחהונטולתתקלות.
•שיםלבלהוראותהבטיחותולאזהרותשבהוראותהפעלהאלהושעלהמוצר.
•שמוראתהוראותההפעלהתמידבצמודלמוצר,ואםאתהמעביראתהמוצרלאדםאחר,צרףתמידאתהוראותההפעלה
האלה.
1.2הסברהסימנים
1.2.1אזהרות
האזהרותמזהירותמפניסכנותבשימושבמוצר.במדריךזהמופיעותמילותהמפתחהבאות:
סכנה
סכנה!
◀מציינתסכנהמיידית,המובילהלפציעותגוףקשותאולמוות.
אזהרה
אזהרה!
◀מציינתסכנהאפשרית,שיכולהלהוביללפציעותגוףקשותאולמוות.
זהירות
זהירות!
◀מציינתמצבשעלוללהיותמסוכןולהוביללפציעותגוףאולנזקיםלרכוש.
1.2.2סמליםבהוראותההפעלה
הסמליםהבאיםמופיעיםבהוראותהפעלהאלה:
שיםלבלהוראותההפעלה
הנחיותלשימושומידעשימושינוסף
טיפולנכוןבחומריםלמיחזור
איןלהשליךלפסולתהביתיתמכשיריםחשמלייםוסוללות
1.2.3סמליםבאיורים
הסמליםהבאיםמשמשיםבאיורים:
מספריםאלהמפניםלאיורהמתאיםבתחילתהוראותהפעלהאלה.
המספריםבאיוריםמפניםלשלביעבודהחשוביםאולרכיביםשחשוביםלשלביהעבודה.שלביעבודהאלהאורכיבים
אלהמודגשיםבטקסטבמספריםמתאימים,לדוגמה)3(.
מספריהפריטיםמופיעיםבאיורסקירהותואמיםאתהמספריםבמקראבפרקסקירתהמוצר.
סימןזהאמורלעורראתתשומתלבךהמיוחדתבעתהשימושבמוצר.
1.3סמליםהתלוייםבדגםהמוצר
1.3.1סמליםעלהמוצר
הסמליםהבאיםמופיעיםעלהמוצר:
קידוחללאהלימה

10 עברית 2059547 *2059547*
קידוחעםהלימה
קידוחללאהלימההילוך1
קידוחללאהלימההילוך2
הלימהעדינה
כיווןהסיבוב
מהירותסרקנקובה
סיבוביםלדקה
דירוגהגנהII)בידודכפול(
1.4פרטיהמוצר
המוצריםשלHiltiמיועדיםלמשתמשהמקצועי,ורקאנשיםמורשים,שעברוהכשרהמתאימה,רשאיםלתפעל,לתחזקולתקן
אותם.אנשיםאלהחייביםללמודבאופןמיוחדאתהסכנותהאפשריות.המוצרהמתוארוהעזריםשלועלוליםלהיותמסוכנים
כאשראנשיםשלאעברוהכשרהמתאימהמשתמשיםבהםבאופןלאמקצועיאוכאשרנעשהבהםשימוששלאבהתאםלייעוד.
שםהדגםוהמספרהסידורימצויניםעללוחיתהדגם.
◀רשוםאתהמספרהסידוריבטבלההבאה.בכלפנייהלנציגינואולמעבדתשירותישלצייןאתנתוניהמוצר.
נתוניהמוצר
פטישוןTE 2 | TE 2S | TE 2M
דור02
מס'סידורי
1.5הצהרתתאימות
אנומצהיריםבאחריותנוהבלעדיתכיהמוצרהמתוארכאןתואםאתהתקנותוהתקניםהתקפים.בסוףתיעודזהישנוצילוםשל
הצהרתהתאימות.
התיעודהטכנישמורכאן:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2בטיחות
2.1הוראותבטיחותכלליותלכליעבודהחשמליים
אזהרהקראאתכלהוראותהבטיחות,ההנחיות,האיוריםוהנתוניםהטכנייםהמצורפיםלכליהעבודההחשמלי.אי
ציותלהנחיותעלוללהוביללהתחשמלות,לשרפהו/אולפציעותקשות.
שמוראתכלהוראותהבטיחותוההנחיותלעיוןבעתיד.
המונח"כליעבודהחשמלי"המשמשבהוראותהבטיחותמתייחסלכליעבודהחשמלייםהמחובריםלרשתהחשמל)עםכבל
חשמל(אולכליעבודהחשמלייםהמופעליםבאמצעותסוללהנטענת)ללאכבלחשמל(.
בטיחותבמקוםהעבודה
◀שמורעלאזורהעבודהשלךנקיודאגלתאורהמספקת.חוסרסדראותאורהלקויהבמקוםהעבודהעלוליםלגרום
לתאונות.
◀איןלהפעילאתכליהעבודההחשמליבסביבהשקיימתבהסכנתפיצוץאושישנםבהנוזלים,גזיםאואבקדליקים.
כליעבודהחשמלייםיוצריםניצוצות,שעלוליםלהציתאתהאבקאוהאדים.
◀הרחקילדיםואנשיםאחריםמכליהעבודההחשמליבמהלךהשימושבו.אםדעתךתוסחאתהעלוללאבדאתהשליטה
במכשיר.
בטיחותבחשמל
◀תקעהחשמלשלכליהעבודההחשמליחייבלהתאיםלשקעהחשמל.אסורלשנותבשוםאופןאתתקעהחשמל.
אלתשתמשבשקעמתאםביחדעםכליעבודהחשמלייםהכולליםהגנתהארקה.שימושבתקעיםחשמלייםשלאעברו
שינויושקעיחשמלמתאימיםמפחיתאתהסיכוןלהתחשמלות.
◀מנעמגעשלהגוףבשטחיםמוארקיםכגוןצינורות,גופיחימום,תנוריםומקררים.קיימתסכנהגבוההלהתחשמלות
כאשרהגוףשלךמוארק.
◀הרחקכליעבודהחשמלייםמגשםאורטיבות.חדירתמיםלכליהעבודההחשמלימגדילהאתהסיכוןלהתחשמלות.

*2059547* 2059547 עברית 11
◀אלתשתמשבכבלהחשמללמטרותשלאלשמןהואנועד,לדוגמה:אלתריםאתכליהעבודההחשמליבאמצעותהכבל
ואלתנסהלנתקאתהתקעמשקעהחשמלבמשיכהמהכבל.הרחקאתהכבלמחום,שמן,פינותחדותאומחלקים
נעים.כבליםשניזוקואושהסתבכובחלקיםאחריםמגדיליםאתהסיכוןלהתחשמלות.
◀כאשראתהעובדעםכליהעבודההחשמליבחוץ,השתמשרקבכבלמאריךהמיועדלשימושחיצוני.שימושבכבל
מאריךהמתאיםלשימושחיצונימפחיתאתהסיכוילהתחשמלות.
◀אםלאניתןלהימנעמשימושבכליהעבודההחשמליבסביבהלחה,השתמשבממסרפחת.השימושבממסרפחת
מפחיתאתהסיכוןלהתחשמלות.
בטיחותשלאנשים
◀היהערני,שיםלבלמהשאתהעושה,ופעלבתבונהכאשראתהעובדעםכליעבודהחשמלי.אלתפעילכליעבודה
חשמלייםכשאתהעייףאותחתהשפעתסמים,אלכוהולאותרופות.דיברגעאחדשלחוסרתשומת-לבבזמןהשימוש
בכליהעבודההחשמליכדילגרוםפציעותקשות.
◀לבשתמידציודמגןומשקפימגן.לבישתציודמגןאישי,כגוןמסכתאבק,נעליבטיחותמונעותהחלקה,קסדתמגןאו
מגנישמיעה–בהתאםלסוגהשימושבכליהעבודההחשמלי–מקטינהאתהסיכוןלפציעות.
◀מנעהפעלהבשוגג.ודאשכליהעבודההחשמליכבוילפנישאתהמחבראותולאספקתהחשמלו/אולפנישאתה
מחבראתהסוללהולפניהרמתו.אלתניחאתאצבעךעלהמתגבזמןשאתהנושאאתהמכשירואלתחבראותולאספקת
החשמלכאשרהואמופעל,אחרתעלולותלהיגרםתאונות.
◀הרחקכליכוונוןאומפתחותברגיםלפנישאתהמפעילאתכליהעבודההחשמלי.כליעבודהאומפתחותהנמצאים
בקרבתחלקיםמסתובביםעלוליםלגרוםפציעות.
◀הימנעמתנוחותגוףלאנכונות.עמודבאופןיציבושמורתמידעלשיווימשקל.כךתוכללשלוטטוביותרבכליהעבודה
החשמליבמצביםלאצפויים.
◀לבשבגדיםמתאימים.אלתלבשבגדיםרחביםאותכשיטים.הרחקאתהשער,הבגדיםוכפפותמחלקיםנעים.בגדים
רופפים,תכשיטיםושיערארוךעלוליםלהיתפסבחלקיםנעים.
◀כאשרניתןלהתקיןהתקנישאיבתאבקולכידהישלוודאשהםמחובריםלחשמל,וישלהקפידלהשתמשבהםבצורה
נכונה.שימושבהתקןשאיבתאבקמקטיןאתהסכנותהנובעותמהאבק.
◀אלתהיהשאנןבנושאיבטיחותואלתתעלםמהוראותבטיחותשלכליעבודהחשמליים,גםאםשהשתמשתבמכשיר
פעמיםרבותואתהמכיראותוהיטב.התנהגותרשלניתעלולהלהוביללפציעותקשותבתוךשניות.
שימושוטיפולבכליהעבודההחשמלי
◀אלתפעילעומסרבמדיעלהמכשיר.השתמשבכליהעבודההחשמליהמתאיםלעבודהשאתהמבצע.כליהעבודה
החשמליהמתאיםמבטיחלךעבודהטובהובטוחהיותרבתחוםההספקהנקוב.
◀אלתשתמשבכליהעבודהאםהמתגשלואינותקין.כליעבודהחשמלישלאניתןעודלהפעילאולכבותאותומהווה
סכנהוישלתקנו.
◀נתקאתתקעהחשמלמהשקעו/אוהסראתהסוללהלפנישאתהמבצעכוונוניםבמכשיר,מחליףכליםאולאחר
שאתהמפסיקלעבודעםהמכשיר.אמצעיזהירותזהמונעהפעלהבשוגגשלכליהעבודההחשמלי.
◀שמורכליעבודהחשמלייםשאינםבשימושהרחקמהישגידםשלילדים.אלתאפשרלאנשיםשאינםיודעיםכיצד
להשתמשבמכשיראושלאקראואתההוראותלהשתמשבמכשיר.כליעבודהחשמלייםהםמסוכניםכאשרמשתמשים
בהםאנשיםחסריניסיון.
◀טפלבכליעבודהחשמלייםובאביזריםבהקפדה.בדוקאםהחלקיםהנעיםפועליםבצורהחלקהואינםנתקעים,אם
ישנםחלקיםשבוריםאומקולקליםהמשבשיםאתהפעולההתקינהשלכליהעבודההחשמלי.לפניהשימושבמכשיר
דאגלתיקוןחלקיםלאתקינים.תאונותרבותנגרמועקבתחזוקהלקויהשלכליעבודהחשמליים.
◀שמורעלכליהחיתוךחדיםונקיים.כליחיתוךמטופליםהיטב,שלהביהםחדיםנתקעיםפחותוקליםיותרלתפעול.
◀השתמשבכליהעבודההחשמלי,באביזרים,בכליהעבודההנוספיםוכןהלאהבהתאםלהוראותאלה.התחשבבתנאי
העבודהובפעולהשעליךלבצע.שימושבכליהעבודההחשמלילמטרותאחרותמאלהשלשמןהואמיועדעלוללהיות
מסוכן.
◀שמורעלידיותואזוריאחיזהנקייםמלכלוךמשומןומגריז.ידיותואזוריאחיזהחלקיםאינםמאפשריםתפעולבטוח
ושליטהטובהבכליהעבודההחשמליבמצביםלאצפויים.
שירות
◀דאגלתיקוןכליהעבודההחשמלישלךרקבידיטכנאיםמוסמכים,המשתמשיםבחלקיחילוףמקורייםבלבד.כךתבטיח
שמירהעלבטיחותהעבודהבמכשיר.
2.2הוראותבטיחותלפטישונים
הנחיותבטיחותלכלהעבודות
◀השתמשבמגנישמיעה.רעשחזקעלוללפגועבשמיעה.
◀השתמשבידיותהאחיזההנוספותהמצורפותלמכשיר.אובדןהשליטהבמכשירעלוללגרוםלפציעות.
◀אחוזבמכשירבמקומותהאחיזההמבודדיםכאשראתהמבצעעבודותשבהןכליהקידוחעלוללפגועבקוויחשמלי
מוסתריםאובכבלהחשמלשלהמכשיר.מגעבקוויםהמוליכיםזרםעלוללהעבירזרםגםלחלקיםמתכתייםבמכשירשלך
ולגרוםלהתחשמלות.

12 עברית 2059547 *2059547*
הנחיותבטיחותלשימושבמקדחיםארוכים
◀התחלכלקידוחבסל"דנמוך,כשהמקדחנוגעבחלקשבעבודה.קידוחבסל"דגבוהיותרעשוילגרוםלמקדחלהתעקם
מעטכאשרהואמסתובבבחופשיותללאמגעבחלקשבעבודהולגרוםלפציעות.
◀דחףאתהמקדחרקבכיווןהאורכיוללאהפעלתלחץמופרז.המקדחיםעשוייםלהתעקםועקבכךלהישבראולגרום
לאובדןשליטהולפציעות.
2.3הוראותבטיחותנוספות
בטיחותשלאנשים
◀התערבותאוביצועשינוייםבמכשיראסורים.
◀שמורעלידיותהאחיזהיבשות,נקיותוללאשמןאוגריז.
◀ודאכיידיתהאחיזההצדיתמותקנתבצורהנכונהומהודקתהיטב.
◀ערוךהפסקותבעבודהותרגיליהרפיהותרגיליאצבעותכדילשפראתזרימתהדםלאצבעותיך.
◀המכשיראינומיועדלאנשיםחלשיםללאהכשרהמתאימה.
◀הרחקאתהמכשירמהישגידםשלילדים.
◀איןלגעתבחלקיםמסתובבים.הפעלאתהמכשיררקכשאתהנמצאבאזורהעבודה.נגיעהבחלקיםמסתובבים,ובעיקר
בכליםמסתובבים,עלולהלגרוםלפציעות.
◀בעתהעבודהישלהקפידשכבלהחשמלוהכבלהמאריךפרוסיםאחורה,מהמכשירוהלאה.כךתפחיתאתהסיכון
למעודעלהכבלבמהלךהעבודה.
◀אבקשלחומריםדוגמתצבעיםהמכיליםעופרת,סוגיעץמסוימים,בטון/קירותלבנים/אבניםהמכילותקוורץומינרליםכגון
מתכתעלוליםלהזיקלבריאות.נגיעהבסוגיאבקאלהאושאיפתםעלולהלגרוםלתגובותאלרגיותו/אולמחלותבדרכי
הנשימהשלהמשתמשאושלאנשיםהנמצאיםבקרבתמקום.סוגיאבקמסוימים,כגוןאבקשלאלוןאובוק,נחשבים
מסרטנים,במיוחדבשילובעםחומריםאחריםהמשמשיםלטיפולבעץ)כרומט,חומרהגנהלעץ(.רקמומחיםרשאיםלעבוד
בחומריםהמכיליםאסבסט.השתמשבשאיבתאבקכמהשרקניתן.השתמשבשואבאבקניידכדילהשיגשאיבה
ברמהגבוהה.לבשבמקרההצורךמסיכהלהגנהעלהנשימה,המתאימהלסוגהאבקשבואתהעובד.דאגלאוורור
מספיקבמקוםהעבודה.שיםלבלתקנותהחוקהתקפותבמדינתךבנוגעלעבודהבחומריםשבהםאתהמטפל.
◀אםמתרחשתהפסקתחשמלכבהאתהמכשירונתקאתהתקעמשקעהחשמל,שחרראתנעילתמתגההפעלה
במקרההצורך.כךתמנעהפעלהבשוגגשלהמכשירכאשרהחשמלחוזר.
◀בעבודותפריצהישלאבטחאתהאזורבצדהנגדישלמקוםהעבודהשלך.חומריםמעבודותהפריצהעשוייםליפול
ולפצועאנשיםאחרים.
◀שיםלבלדרישותהבטיחותבמדינתך.
בטיחותבחשמל
◀לפניתחילתהעבודהבדוקאתאזורהעבודהכדילאתרקוויחשמלוצינורותגזאומיםמוסתרים;השתמשלכך,
לדוגמה,בגלאימתכות.חלקיםמתכתייםחיצונייםשלהמכשירעלוליםלהוליךחשמלבמקרהשתפגעבטעותכבלחשמל.
לפיכךקיימתסכנהגבוההלהתחשמלות.
◀בדוקבאופןסדיראתכבלהחשמלשלהמכשיר,ובמקרהשזיהיתנזקיםפנהלבעלמקצועמורשהלצורךהחלפתו.אם
כבלהחשמלשלכליהעבודההחשמליניזוק,ישלהחליפובכבלחשמלימתאיםומאושר,שאותוניתןלהשיגמשירות
הלקוחותשלנו.בדוקאתהכבליםהמאריכיםבאופןסדירוהחלףאותםאםניזוקו.אםכבלהחשמלאוהכבלהמאריך
ניזוקובמהלךהעבודהאסורלגעתבכבל.נתקאתתקעהחשמלמשקערשתהחשמל.כבליםשניזוקומהוויםסכנה
כיווןשהםיכוליםלגרוםלהתחשמלות.
בטיחותאישית
◀לבשכפפותמגן.הפטישוןעשוילהתחמםבמהלךהעבודה.בעתהחלפתכליאתהעלוללהיחתךאולהיכוותמהכלי.

*2059547* 2059547 עברית 13
3תיאור
3.1סקירתהמוצר1
@
תפסניתשלושלחיים)TE 2-M(
;
כיסויהגנהמאבק
=
תפסנית
%
נעילתהתפסנית)TE 2-M(
&
מעצורעומק
(
בוררהפעולות
)
מתגכיווןהסיבוב
+
ידיתאחיזה
§
מתגהפעלה
/
לחצןנעילה
:
לוחיתדגם
∙
ידיתאחיזהצדית
3.2שימושבהתאםלייעוד
המוצרהמתוארזהופטישוןחשמלי.הואמיועדלעבודותקידוחבבטון,בקירותלבנים,בקירותגבס,בעץ,בפלסטיקובמתכתוכן
להחדרהושחרורשלברגים.
◀מותרלחבראתהמכשיררקלרשתחשמלבעלתמתחותדירותכמצויןעללוחיתהדגם.
3.3מפרטאספקה
פטישון,ידיתאחיזהצדית,מעצורעומק,הוראותהפעלה.
מוצריםנוספיםהמאושריםעבורהמוצרשלךתמצאב-Hilti Storeאובאינטרנטבכתובת:www.hilti.group|ארה"ב:
www.hilti.com
4נתוניםטכניים
אתהמתחהנקוב,הזרםהנקוב,התדירותו/אוההספקהנקובתמצאבלוחיתהדגםהספציפיתלמדינתך.
בעתהפעלהבאמצעותגנרטוראושנאיהספקהמוצאשלהםחייבלהיותלפחותכפולמההספקהנקובהמצויןעללוחיתהדגםשל
המכשיר.מתחהעבודהשלהשנאיאוהגנרטורחייבלהימצאתמידבטווחשבין+5%לבין-15%ביחסלמתחהנקובשלהמכשיר.
TE 2TE 2-STE 2-M
משקלבהתאםלהליךEPTA
מתאריך01
2.7ק"ג2.7ק"ג2.9ק"ג
טווחקידוחבבטון/קירות)מקדח
פטישון(
4מ"מ…22מ"מ4מ"מ…22מ"מ4מ"מ…22מ"מ
טווחקידוחבעץ)מקדח
מלא(
4מ"מ…20מ"מ4מ"מ…20מ"מ10מ"מ…20מ"מ
•/••/•4מ"מ…10מ"מ
קידוחבמתכת)מקדח
מלא(
3מ"מ…13מ"מ3מ"מ…13מ"מ8מ"מ…13מ"מ
•/••/•3מ"מ…8מ"מ
אורךמרבימעצורעומק
180מ"מ180מ"מ180מ"מ
4.1ערכירעשלפיEN 62841
ערכילחץהקולוהרעידותהמצויניםבהוראותאלהנמדדובהתאםלנוהלהמדידההתקני,וניתןלהשתמשבהםלצורךהשוואהבין
כליעבודהחשמליים.הםמתאימיםגםלהערכהזמניתשלהעומסים.
הנתוניםהמצויניםתקפיםלשימושיםהעיקרייםבכליהעבודההחשמלי.אולםאםמשתמשיםבכליהעבודההחשמלילשימושים
אחרים,בשילובאביזריםאחריםאואםהמכשיראינועוברתחזוקהמספקת,הנתוניםעשוייםלהשתנות.בעקבותזאתפריסת
העומסיםלמשךזמןהעבודהכולועשויהלהיותגבוההבאופןמשמעותי.

14 עברית 2059547 *2059547*
לצורךהערכהמדויקתשלהעומסיםישלקחתבחשבוןגםאתהזמניםשבהםכליהעבודהכבויאושבהםהואאמנםפועלאך
אינובשימושבפועל.בעקבותזאתפריסתהעומסיםלמשךזמןהעבודהכולועשויהלהיותנמוכהבאופןמשמעותי.
ישלקבועהנחיותבטיחותנוספותלהגנהעלהמשתמשמפניההשפעותשלקולו/אורעידות,כגון:תחזוקהשלכליהעבודה
החשמליושלכליהעבודההמחוברים,שמירהעלידייםחמות,ארגוןתהליכיהעבודה.
מידעעלרעשים
רמתהספקקול)LWA (
dB(A)102.1
אי-ודאותברמתהספקהקול)KWA (
dB(A)3
רמתלחץקול)L pA (
dB(A)91.1
אי-ודאותברמתלחץקול)KpA (
dB(A)3
מידעעלרעידות
ערכירעידותשלקידוחבהלימהבבטון)ah, HD (
12.1מ'/שנ'²
ערךפליטתרעידותקידוחבמתכת)ah, D (
2.8מ'/שנ'²
אי-ודאותבערכיהרעידותהמצוינים)K(
1.5מ'/שנ'²
5תפעול
התקנתידיתהאחיזההצדית
זהירות
סכנתפציעה!מעצורעומקמחובראךשאינובשימושעלוללהפריעלמשתמש.
◀הסראתמעצורהעומקמהמכשיר.
זהירות
סכנתפציעה!אובדןהשליטהבמוצר.
◀ודאכיידיתהאחיזההצדיתמותקנתבצורהנכונהומהודקתהיטב.ודאשחבקההידוקנמצאבחריץהמיועדלו
במוצר.
2
TE 2-M
הסרה/התקנהשלהתפסנית
3
הכנסה/הוצאהשלכלי:תפסניתSDS
שימושבגריזלאמתאיםעלוללגרוםנזקלמוצר.השתמשרקבגריזמקורישלHilti.
4
TE 2-M
הכנסה/הוצאהשלכלי:תפסניתמהירה
5
כוונוןמעצורהעומק
שיםלבתמידלאורךהמרבישלמעצורהעומק.
6
קידוחעםהלימה
7
TE 2-S
הלימהעדינה
7
TE 2
TE 2-S
קידוח
7
TE 2-M
קידוחבהילוךראשוןאוקידוחבהילוךשני
7
תנועהימינה/שמאלה
שיםלב
סכנתנזקשימושבמתגבזמןשהמכשירפועלעלוללגרוםנזקלממסרה.
◀איןלהשתמשבמתגכיווןהסיבובבזמןשהמכשירפועל.
8
