Hiltron security BIRD User manual

BIRD
DESCRIZIONE
Il BIRD è un ricevitore VHF completo di antenna collegabile ai
decoder.
DESCRIPTION
The Bird is a receiver complete with VHF antenna connected
to the decoder.
DESCRIPTION
L' BIRD est un rècepteur VHF complet d' 'antenne applicable
aux dècodificateur.
CARATTERISTICHE - SPECIFICATIONAS - CARACTÉRISTIQUES
!Circuito ibrido a bassa emissione di spurie. - Hybrid circuit for low spurious emission. - Circuit electronique fabriqué
avec technologie hybride
!Collegamento al decoder tramite due fili. - Connection to the decoder by two wires. - Connexion au decoder avec
deux fils.
!Ricezione segnali modulati On-Off Keying. - Receiving modulated signals On-Off Keying. - Rèception signal avec
modulation On-Off Keying.
!Alimentazione con filtro RC. - RC filter on main voltage. - Alimentation protegé avec filtre RC pour eliminer les
intèrferences.
!Contenitore inABS. - Box inABS. - Boitier enABS.
!Antenna stilo ad ¼ di onda. - ¼ wave stylus antenna. -Antenne stylo ¼ d'onde.
!Frequenza di ricezione: - Receiving frequency: - Frequence de rèception: 433,92 Mhz
!Portata massima - Max coverage - Rayon d’action: 100mt (in aria libera, con telecomando
TWIN)
100mt (in the air, with TWIN remote control)
100mt (sans obstacle, avec tèlècomande
type TWIN)
!Sensibilità RF con segnale On-Off in ingresso: 224 µV (-100dBm) a
RF sensitivity with On-Off input signal: centro banda - at middle range
Sensibilité RF misuré avec signal type On-Off: - au centre bande
!Banda passante RF a -3dB: - RF range at -3dB: - Bande passante RF avec -3dB:± 300 KHz
!Ricezione alle interferenze ad fc ±10 MHz:
Interferences reception at fc ±10 MHz: -120 dB
Rejèt aux interferences avec fc ±10 MHz: (fc ±5 MHz:-105 dB)
!Dimensioni: - Dimensions: - Dimensions: 35x55x71mm
!Lunghezza dell’antenna: -Antenna lenght: - Longueur du stylo: 150mm

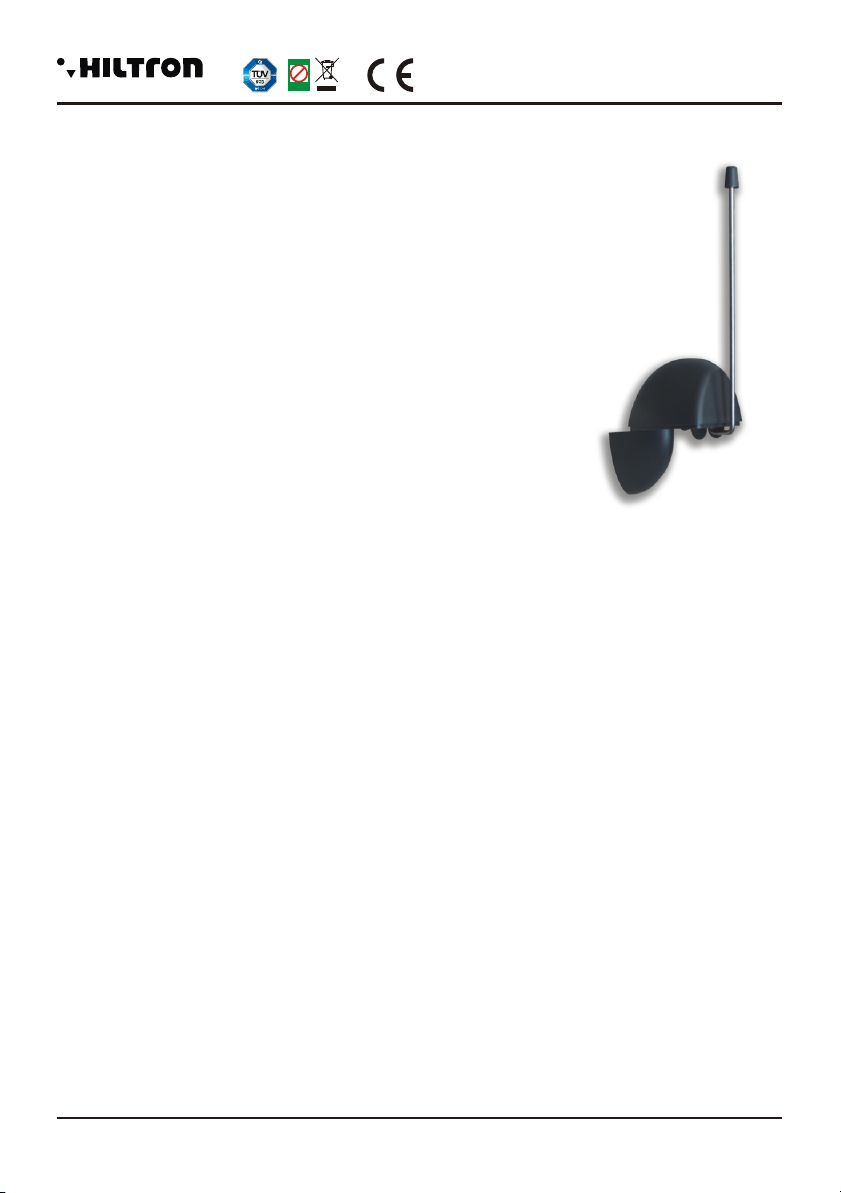

Antenna con ricevitore in VHF
Antenne avec rècepteur VHF
Antenna with VHF receiver
1
EMC/2006/95/CE
Made in Italy
Pb
Lead free
RoHS
compliant
Pb
Lead free
RoHS
compliant
Pb
Lead free
RoHS
compliant
Pb
Lead free
RoHS
compliant
RAEE
security

INSTALLAZIONE - INSTALLATION - INSTALLATION
1. Posizionare il BIRD in un punto ben esposto al radiocomando ed evitare di posizionarlo dietro muri, strutture
metalliche ed altri tipi di ostacoli.
Position the BIRD in a point well exposed to the remote control and avoiding of position it behind walls,
metallic structures and other obstacles.
Fixer l'antenne au point plus exposé possible au èmetteur et éviter de le cacher derriere les murs ou a des
structures metalliques.
2. Collegare il BIRD ai decoder DEC20, DX20, DX30,DX40,DX4000 utilizzando un cavo schermato a due
conduttori (tipo 2S) ed evitare assolutamente di utilizzare due conduttori liberi di altri cavi già utilizzati, ad
esempio, per il lampeggiatore.Chiudere la parte superiore del BIRD,avvitando il coperchio
Connect the BIRD to the decoders DEC20, DX20, DX30,DX40,DX4000 using a shielded cable with two
wires (type 2S) and avoid absolutly to use two wires of cables already used, e.g. for the flasher.Close the top
of BIRD, screwing the lid
Brancher le BIRD au decodeur DEC20, DX20, DX30,DX40,DX4000 avec un câble composé de deux
conducteurs blindage (type 2S) et eviter absolutement de utiliser deux conducteurs livres d'autres cables
déjà utilisées, par example, pour le clignotant electronique.Fermez le haut de la BIRD, visser le couvercle
BIRD
123ADIEF-5.022
* Necessita dei decoder / Needs the decoder / A besoin du décodeur
Pilastro cancello
Gate pillar
Pilastro cancello
Gate pillar
Rondella
Lock washer
Passacavo
Fairlead
Passacavo
Fairlead
